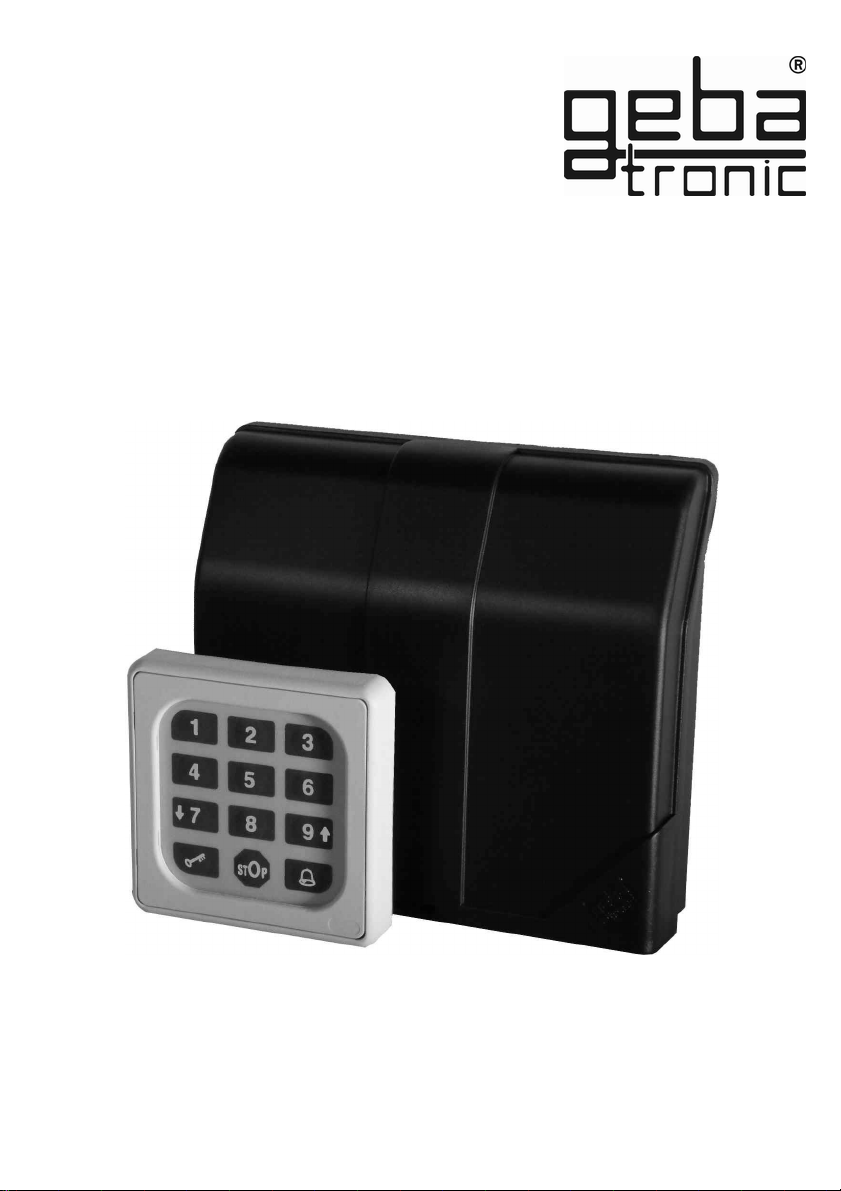

Das Cody Universal 2 besteht aus einer Auswertelogik und einem
Bedienelement. Beide Einheiten werden durch ein einfaches
zweiadriges abel ohne Spezialstecker verbunden. Die
Programmierung des Cody Universals 2 erfolgt über die Tastatur mit
Hilfe des Mastercodes. Mit dem Cody Universal 2 haben Sie die
Möglichkeit einer direkten Ansteuerung eines Rohrmotors oder
vergleichbarer Geräte. Nach Eingabe eines gültigen Passiercodes
kann der Benutzer über die Pfeiltasten AUF und AB den
angeschlossenen Antrieb im Totmannbetrieb ansteuern.
Die beiden Relais sind gegeneinander elektrisch verriegelt, somit ist
es nicht möglich, dass beide Relais gleichzeitig aktiviert werden.
Nach Ablauf der Freigabezeit von 60 Sekunden sperrt das Cody
Universal 2 selbsttätig. Das Gerät kann jedoch innerhalb der
Freigabezeit bewusst durch drücken der Taste gesperrt werden.
Die Freigabezeit ist frei programmierbar und kann bei Bedarf auf die
individuellen Anforderungen eingestellt werden.
Mastercode:
Der Mastercode ist ein achtstelliger Zahlencode, der für alle
Programmiervorgänge des Gerätes benötigt wird. Erst nach Eingabe
dieses Codes läßt sich das Gerät auf Ihre persönlichen Bedürfnisse
programmieren. Werksseitig ist das Cody Universal 2 grundsätzlich
mit dem Mastercode 12345678 bereits vorprogrammiert.
Passiercode:
Der Passiercode ist wahlweise ein vier- bis sechs-stelliger
Zahlencode, mit dem Sie Ihren Torantrieb betätigen. Sie haben die
Möglichkeit, bis zu 50 unterschiedliche Passiercodes zu speichern,
das heißt, dass bis zu 50 verschiedene Personen mit
unterschiedlichen Passiercodes ein Tor öffnen können. Sollten Sie
bei der Eingabe in Begleitung sein, so können Sie vor der
eigentlichen Codeeingabe beliebig viele andere Tasten drücken.
Somit ist weitestgehend ausgeschlossen, dass sich eine fremde
Person Ihren Passiercode merken kann. Das Cody Universal 2
Gerätebeschreibung
2 / 96

erkennt trotzdem Ihren Passiercode als korrekt an! Werkseitig ist das
Cody Universal grundsätzlich mit dem Passiercode 1234 auf dem
Speicherplatz 00 für Relais 1 bereits vorprogrammiert.
ACHTUNG!!!
Nachde Sie sich it den Funktionen des Gerätes vertraut ge acht haben, progra ieren Sie
bitte auf jeden Fall Ihren persönlichen Mastercode ein, sowie auch einen persönlichen
Passiercode, it de Sie den auf Speicherplatz 00 befindlichen Passiercode überschreiben.
Nur so ist Ihr Cody Universal gegen Manipulationen geschützt!
TIPTOMATIC:
Das Cody Universal 2 ist speziell für Garagentore mit einer
TIPTOMATIC-Zeit ausgestattet.
Diese Funktion erlaubt es Ihnen, nach Eingabe eines Passiercodes
das jeweilige Tor innerhalb eines Zeitraumes von 60 Sekunden mit
einer Taste AUF oder ZU , außer der -Taste, zu bedienen,
ohne dass Sie den Passiercode nochmals eingeben müssen.
Die TIPTOMATIC-Zeit kann jedoch auch vor Ablauf der 60 Sekunden
mit der -Taste unterbrochen werden.
Sperrfunktion:
Bei aktivierter Sperrfunktion wird das Cody Universal 2 nach falscher
Passiercode-Eingabe für 20 Sekunden gesperrt (erkennbar an einem
Dreifach-Signalton). Wahlweise können Sie das Cody Universal 2 so
programmieren, dass die Sperrzeit nach jedem Fehlversuch um 10
sek. verlängert wird, bis ein korrekter Passiercode oder der
Mastercode eingegeben wurde.
Das Ende der Sperrzeit wird durch einen langen Signalton
signalisiert.
Version
Duoline
=
=
3 / 96

geba G bH ist von der Gewährleistung und Produkthaftung befreit, wenn ohne unsere vorherige
Zustimmung eigene bauliche Veränderungen vorgenommen werden oder unsachgemäße
Installationen, gegen unsere vorgegebenen Montagerichtlinien, ausgeführt bzw. veranlasst werden.Der
Weiterverarbeiter hat darauf zu achten, dass die EMV-Vorschriften eingehalten werden.
Montageanleitung
Montage der Auswerteeinheit (Innenbereich):
1. Schraubendreher in Schlitz auf Gehäusedeckel einstecken, nach oben hebeln und den
Deckel öffnen.
2. Entfernen Sie die Steuerplatine (nur gesteckt).
3. Montieren Sie die itgelieferten Kabel - Verschraubungen in das Gehäuse und stecken
Sie die Platine wieder auf. Achten Sie hierbei auf richtiges Einschnappen der Platine.
4. Bohren Sie die Befestigungslöcher und schrauben Sie den Befestigungsbügel an der
Wand fest.
5. Die Leitung für die Tastatur führen Sie nun durch den linken Kabel-Eingang
(Dichtnippel) und die Netzleitung durch den rechten Kabel-Eingang. Achten Sie auf dichten Sitz
von Dichtnippel und Kabelverschraubungen, sonst ist der Geräteschutz nicht gewährleistet.
6. Schließen Sie die Leitungen ge äß Anschlussplan an die entsprechenden Kle en an.
Montageanleitung
4 / 96

Technische Daten
Spannung: 20-28V AC/DC, 230-240 V AC
Belastung Relaisausgang: 250V AC 5A
Anschlüsse: 1.5 mm² max.
Temperatur: -20 °C bis +60 °C
Transponder
Cody Dieses Produkt entspricht:
EG-Richtlinien Elektromagnetische Verträglichkeit
EN 61000-6-1 08/2002
EN 61000-6-3 08/2002
EG Niederspannungsrichtlinie 2006/42/EG
Transpond
er
Cody
Netz
230/240VAC
M
Netz
230/240VAC
5 / 96

Werkseitige Einstellung = 1-8
Progra ieranleitung
Codierschalter
Bitte erst lesen - dann progra ieren!!!
Programm 1
Eingabe eines neuen Mastercodes
Bevor Sie Ihr Cody Universal mit Ihren persönlichen Codes programmieren, prüfen Sie bitte
zuvor unter Zuhilfenahme des werksseitigen Passiercodes 1234 und Schlüsseltaste die einwandfreie
Funktion des Gerätes!
Im Normalfall wird jegliche Programmierung unter Zuhilfenahme Ihres persönlichen
Mastercodes vorgenommen. Um sich mit der Art der Programmierung vertraut zu machen,
beginnen Sie mit der Eingabe eines neuen Passiercodes, der den werksseitig voreingestellten
(1234) überschreibt. Dies finden Sie unter Programmpunkt 2 beschrieben. Danach
ändern Sie den Mastercode auf die von Ihnen gewünschte Ziffernkombination.
ACHTUNG
Im Falle, dass Ihnen bei der Programmierung ein Fehler unterlaufen ist, können Sie durch
Betätigung der Schlüsseltaste mit der Programmierung erneut von vorn beginnen.
Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
neuen
Mastercode
eingeben
Achtstelligen
Mastercode
eingeben
Taste
drücken
Der neue Mastercode ist jetzt abgespeichert!
Taste
drücken
Taste
drücken
6 / 96

Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
Mastercode
eingeben
Taste
drücken
Der neue Passiercode ist jetzt abgespeichert!
Taste
drücken
Taste
drücken
Der eingegebene Passiercode ist jetzt auf de ausgewählten
Speicherplatz gespeichert und it de festgelegten Ausgang verbunden!
Progra 2
Eingabe eines neuen Passiercodes
Werkseitige Einstellung = 1-4
Codierschalter
Vier- bis sechs-
stelligen Passiercode
eingeben
Speicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Es können bis zu 50 unterschiedliche Passiercodes auf den Speicherplätzen
00-49 eingegeben werden!
7 / 96

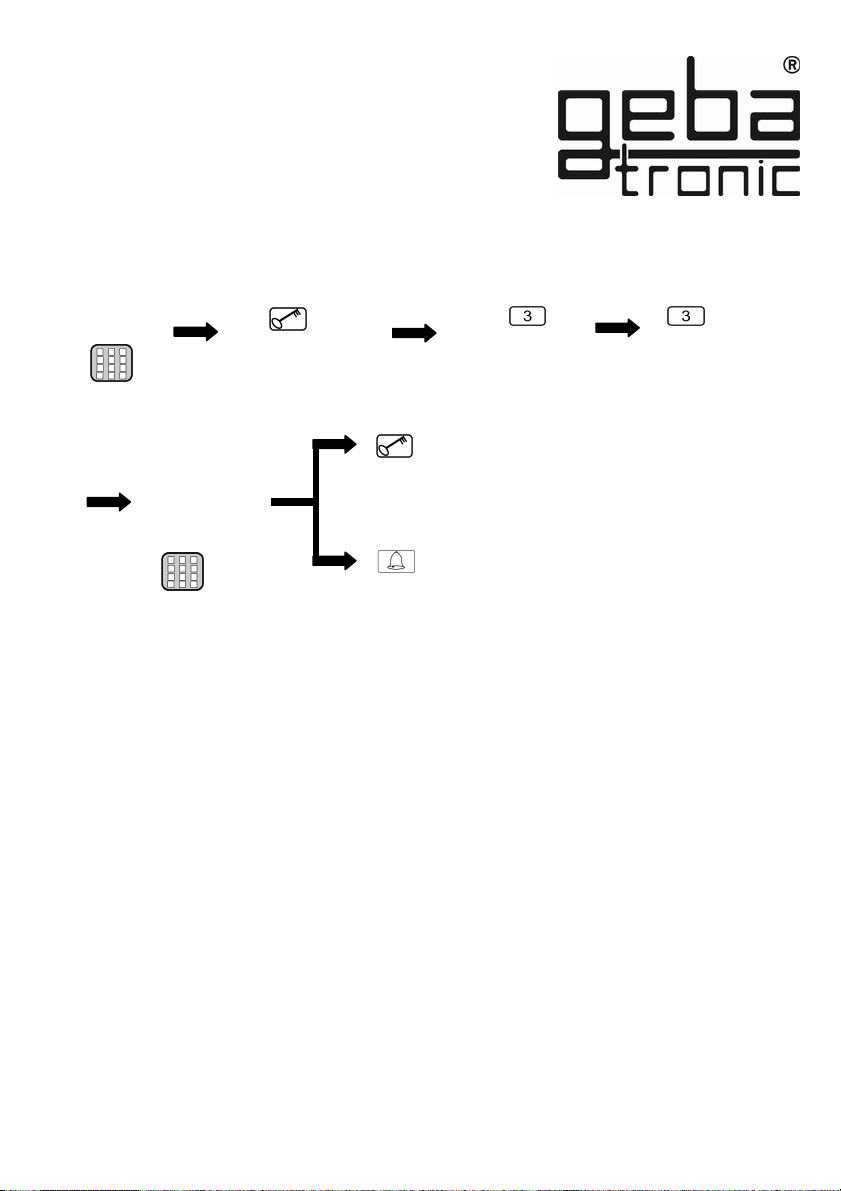

Progra 3
Löschen eines Passiercodes
Codierschalter
Der ausgewählte Speicherplatz des Passiercodes
ist nun gelöscht!
Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Speicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Taste
drücken
8 / 96

Progra 4

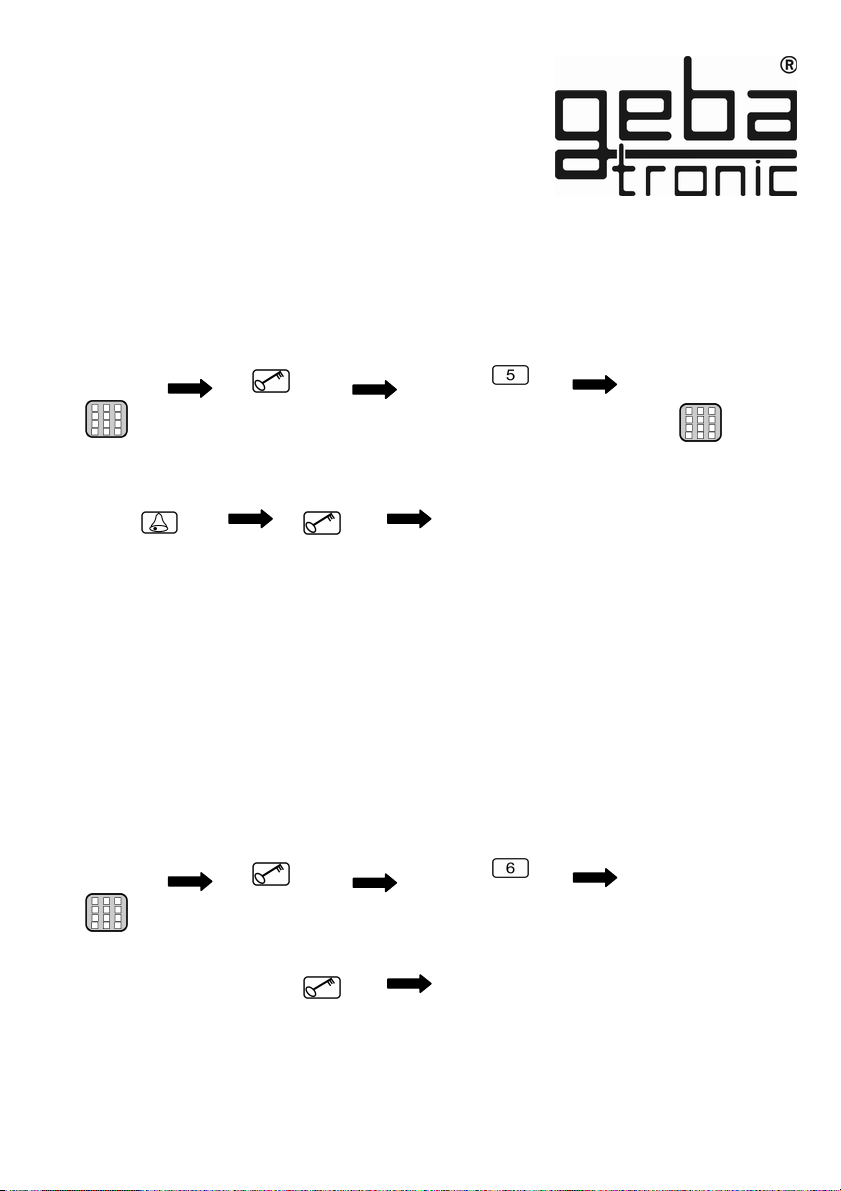

Ändern der Steuerungszeit - Tipto atic-Zeit
Codierschalter
Die geänderte Tipto atic-Zeit ist gespeichert!
Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Diese ist für alle Relais gleich (werksseitig 60 sek.).
Taste
drücken
Zeit
dreistellig
001 bis 255
eingeben
9 / 96

Die geänderte Sperrzeit ist gespeichert!
Progra 5
Ändern der Steuerungszeit - Sperrzeit
Codierschalter
Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Taste
drücken
Zeit
dreistellig
001 bis 255
eingeben
Signalton
-lang-
= dynamisch*
= statisch*
Taste
drücken
*Sperrzeiten:
dyna ische Sperrzeit = bei jeder Fehleingabe wird die Zeit um jeweils
10 sek. verlängert (max.255 sek.)
statische Sperrzeit = bei Fehleingabe wird die Zeit auf den eingestellten Wert
gesetzt ( bei 000 = ausgeschaltet)
10 / 96

Signalton
-lang-
Ein korrekter Code wird erkannt; das entsprechende Relais zieht
an!
Taste
drücken
Vor de eigentlichen Passiercode können beliebig viele andere Tasten gedrückt werden.
Bei Eingabe eines falschen Passiercodes ertönt 3x ein Signalton; die Eingabe eines neuen
Codes ist für die Dauer der Sperrzeit (werksseitig 20 sek.) nicht öglich. Der Ablauf der Sperrzeit
wird durch einen langen Signalton signalisiert.
Progra 6
Eingabe eines Passiercodes
Codierschalter
Vier- bis sechs-
stelligen Passiercode
eingeben
Taste
Taste
drücken
drücken
Duoline-
Version
= 8
= 7
11 / 96

Signalton
(2x lang)
Signalton
-lang-
Achtstelligen
Mastercode
eingeben
Taste
drücken
Der neue Passiercode ist jetzt abgespeichert!
Taste
drücken
Taste
drücken
Der eingegebene Passiercode ist jetzt auf de ausgewählten
Speicherplatz gespeichert und it de festgelegten Ausgang verbunden!
Progra 7
Eingabe eines ein al gültigen
Passiercodes
Codierschalter
Vier- bis sechs-
stelligen Passiercode
eingeben
Speicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Es können bis zu 50 unterschiedliche Passiercodes auf den Speicherplätzen
00-49 eingegeben werden!
12 / 96

Progra 8
Löschen eines ein al gültigen
Passiercodes
Codierschalter
Der ausgewählte Speicherplatz des ein al gültigen
Passiercodes ist nun gelöscht!
Signalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Speicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Taste
drücken
Signalton
1x lang
Progra 9
Löschen aller ein alig gültigen
Passiercodes
Die Speicherplätze der ein alig gültigen Passiercodes
sind nun gelöscht!
Signalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Signalton
1x lang
13 / 96

Progra 1
Einlernen von Transponderschlüsseln
Transponder
Der Transponderschlüssel wurde auf das gewünschte Relais
bzw. Block eingelernt!
Gewünschten
Schlüssel auf
den Leser
legen
LED blinkt
(1x lang)
DIP wieder auf
OFF stellen
DIP des
gewünschten
Relais bzw. Blocks*
(1/2/3) auf ON
stellen
ACHTUNG:
Es ist nicht möglich, Schlüssel unterschiedlicher Farbe in ein und denselben Block einzulernen!
Die Leseeinheit sollte nicht direkt auf Metall montiert werden.
Verwenden Sie dann ein Distanzgehäuse (Art.Nr. 508.000G.00).
*Hinweis:
Cody Universal 2
Die Schlüssel sind auf 3 Blöcke zu je 255 Schlüsseln einer Farbe aufzuteilen. Die Blöcke
entsprechen den ersten 3 DIP- Schaltern.
14 / 96

Transponder
Die eingelernten Schlüssel des ausgewählten Relais
bzw. Blocks wurden nun alle gelöscht!
Progra 2
Löschen von Transponderschlüsseln
Löschen spezifischer Schlüssel:
Der einzelne Transponderschlüssel wurde nun gelöscht!
DIP des
eingelernten
Schlüssels auf ON
stellen
Gewünschten
Schlüssel auf
den Leser
legen
LED blinkt
(2x lang)
DIP wieder auf
OFF stellen
DIP des zu
löschenden Relais
bzw. Blocks (1/2/3)
auf ON stellen
Löschen aller Transponderschlüssel einzelner Relais bzw. Blocks:
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
DIP wieder auf
OFF stellen
15 / 96

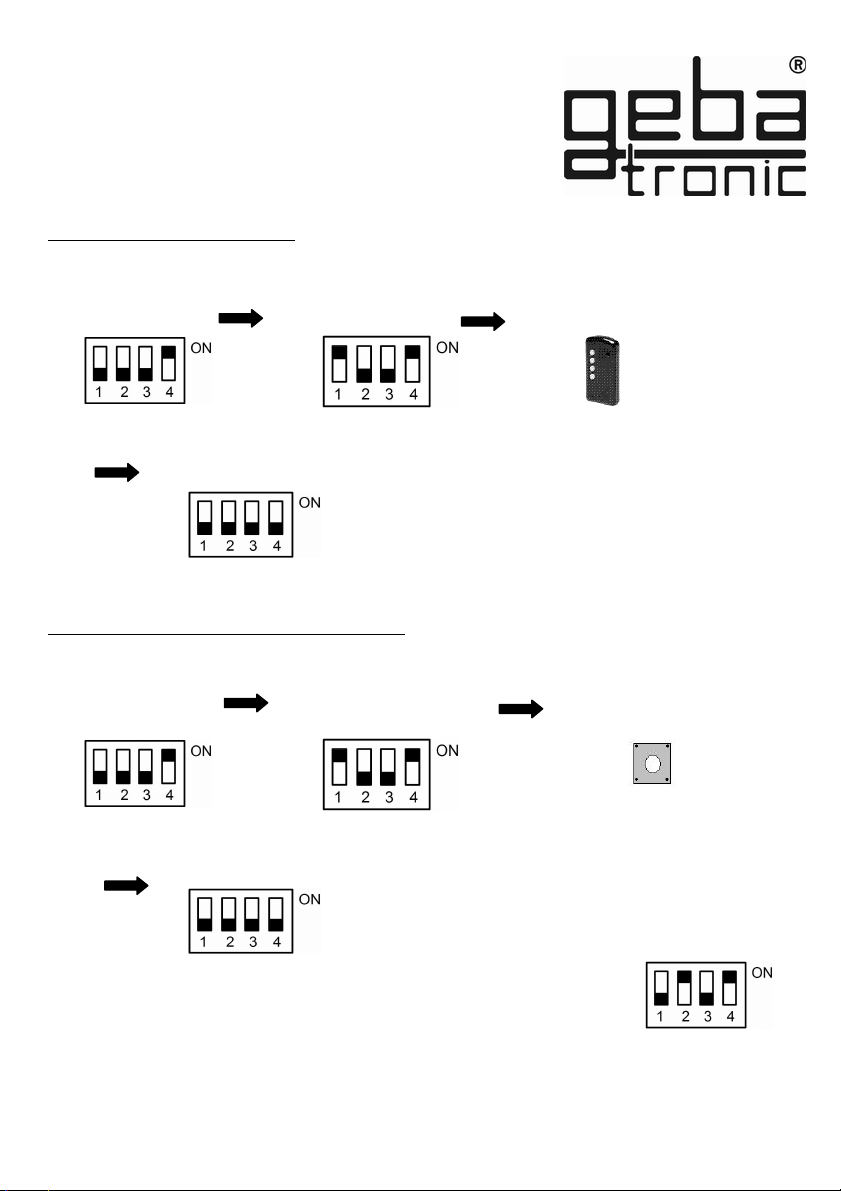

Handsender
Progra 1
Einlernen von Handsendern
Stellen Sie vor dem Einlernen sicher, dass das optionale Funkmodul auf der Logikplatine fest
aufgesteckt ist.

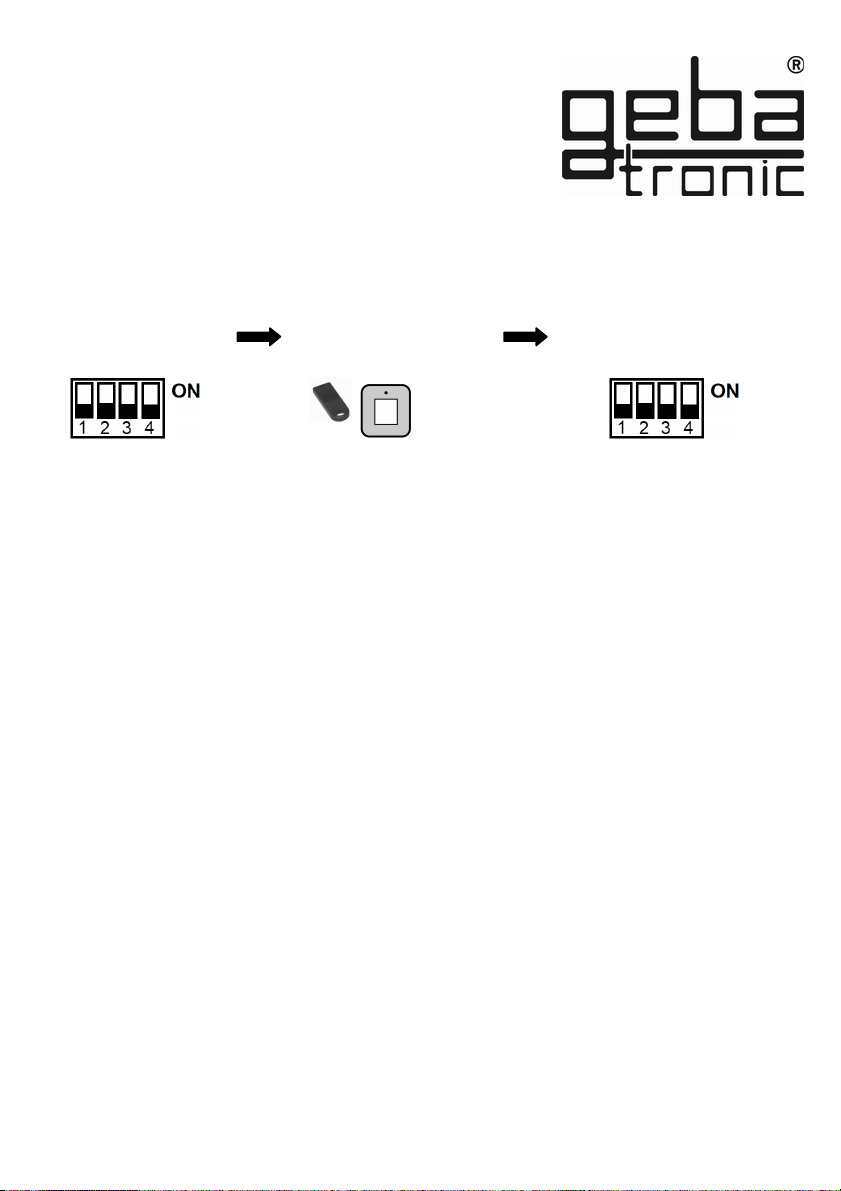

Der Handsender wurde auf das gewünschte Relais eingelernt!
DIP 4 auf ON
stellen
DIP des
gewünschten
Relais 1 auf
ON stellen
Gewünschte Taste des
Handsenders
betätigen
Alle DIP auf OFF
stellen
LED blinkt
(1x lang)
Zu Beispiel Auf-Richtung
DIP 4 auf ON
stellen
Zu Beispiel Zu-Richtung DIP des
gewünschten
Relais 2 auf
ON stellen
Gewünschte Taste des
Handsenders
betätigen
LED blinkt
(1x lang)
Alle DIP auf OFF
stellen
16 / 96

Handsender
Der gewünschte Handsender wurde nun gelöscht!
Progra 2
Löschen von Handsendern
Löschen spezifischer Handsender:
Die eingelernten Handsender des ausgewählten Relais wurden
nun alle gelöscht!
DIP 4 auf ON
stellen
DIP des
verwendeten
Relais 1 auf
ON stellen
zu löschende Taste des
Handsenders > 5 sek.
betätigen
Alle DIP auf OFF
stellen
DIP des zu
löschenden Relais
1 auf ON stellen
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
Alle DIP auf OFF
stellen
DIP 4 auf ON
stellen LED blinkt
(2x lang)
Löschen aller Handsender eines einzelnen Relais:
Wiederhole den Vorgang: Setze DIP für Relais 2 auf ON
17 / 96

Werkseinstellung (Auslieferungszustand):
 Alle Speicherplätze gelöscht (außer 00)
 Mastercode = Zahlenfolge 1 – 8
 Passiercode 00 = Zahlenfolge 1 – 4
 Tiptomatic-Zeit = 60 sek.
 Sperrzeit = 20 sek.
General-Reset
Die Werkseinstellung sind durch den General-Reset wieder
hergestellt!
DIP 4 auf ON
stellen
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
DIP wieder auf
OFF stellen
Generalreset
18 / 96

Hinweis: Option
Cody Universal Service Tool
Mit Hilfe des Service Tools können Sie bequem alle
Programmiereinstellungen vornehmen. Alle Aktionen werden Ihnen
komfortabel über ein LCD-Display angezeigt. Zudem haben Sie die
Möglichkeit, gezielt Transponder, durch Eingabe der jeweiligen
Speicherplatznummer, zu löschen. Nach Betätigung von
Transponder, oder nach Eingabe eines gültigen Passiercodes, wird
Ihnen der jeweilige Speicherplatz im Display angezeigt.
500.STU0.00
19 / 96

The Cody Universal 2 consists of a decoder and a control
element. The units are connected by a simple two-wire cable
without a special plug. Programming of the Cody Universal 2 is
possible with the keypad and the master code.
The Cody Universal 2, gives you the possibility of direct control of
a tubular motor or similar equipment. After entering a valid pass
code, the user can use the arrow keys UP and DOWN
to drive a motor in dead man.
The two relays are electrically interlocked, so it is not possible
that both relays are activated simultaneously.
Mastercode:
The mastercode is an 8 digit numeral code necessary for all
programming procedures.
Only after the input of this code the appliance can be
programmed according to your personal needs. Cody Universal 2
is preset by the company with the master code 12345678.
Pass code:
The pass code is either a four to six digit numeral code, by which
you operate your door drive unit. You have the possibility to store
up to 50 different pass codes, which means that up to 50 different
persons with individual pass codes can open the door. If you are
accompanied by another person when entering your pass code
you can first press as many keys as you like before you finally
enter your code. This ensures that no other person can
notice your pass code. The Cody Universal 2 is preset with the
pass code 1234 on memory slot 00.
device description
20 / 96
