Glacier bay HD67140W-6101 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
MODERN TWO-HANDLE WALL
MOUNT BATHROOM FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
11/2019 REV.01HOMEDEPOT.COM
Model#
HD67140W-6101
HD67140W-6104
HD67140W-6110H
Internet#
312018093
312018089
312018090
SKU#
1005024391
1005024393
1005024392

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................8
Troubleshooting........................................8
Service Parts ........................................... 9
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.

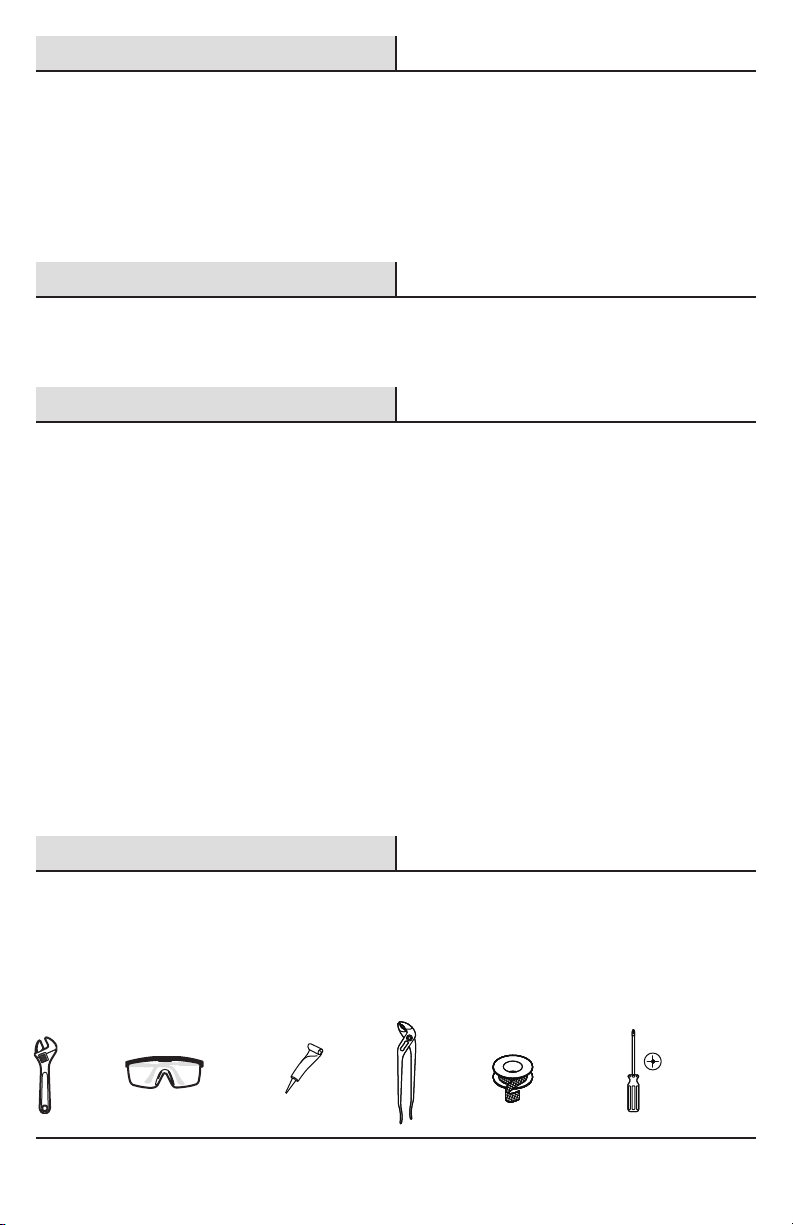

TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................8
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.
Channel
lock pliers
Thread
sealant tape
Phillips
screwdriver

3
Pre-Installation (continued)

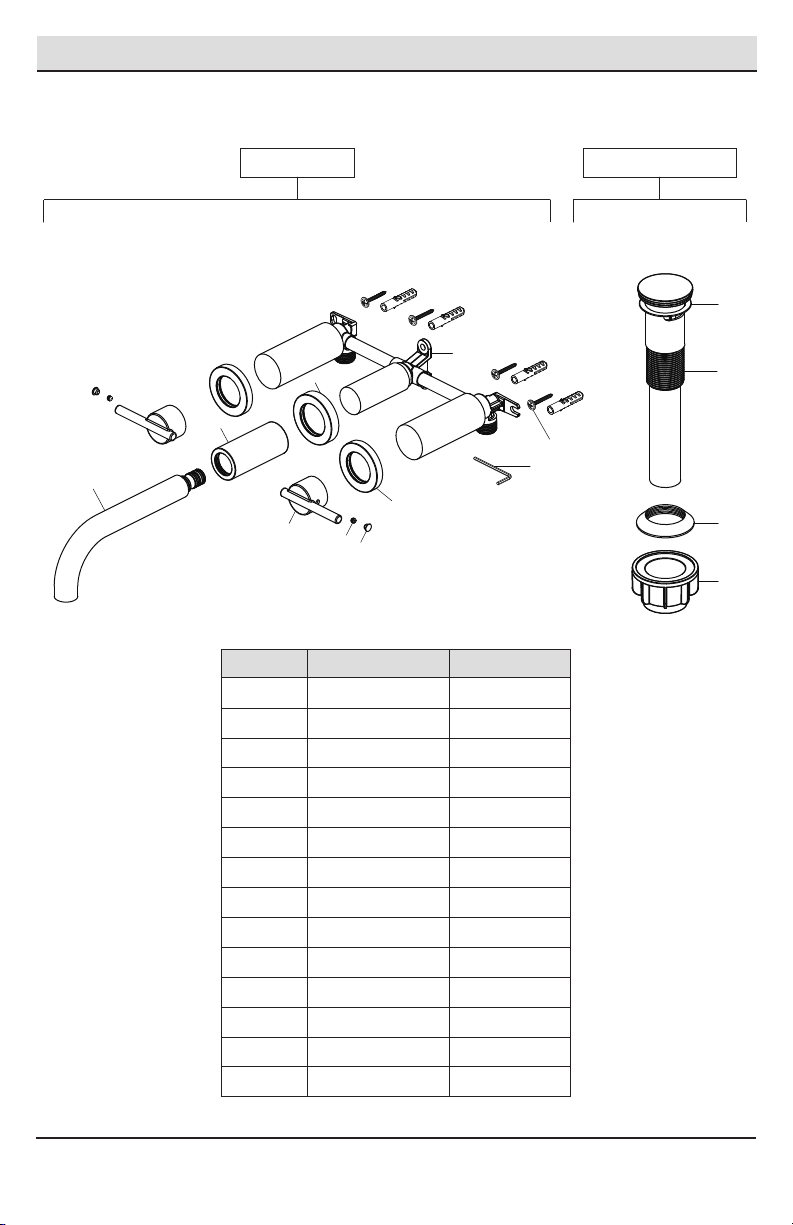

PACKAGE CONTENTS
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Faucet Assembly Press Pop-Up Assembly
Part Description Quantity
A 2Index
B 2Set screw
C 2Handle assembly
D 2Flange
E 1Spout
F 1Spout seat
G 1Flange
H 1Valve body
I 4Screw
J 1Top gasket
K 1Pop-up body
L 1Bottom gasket
M 1Nut
N 12.5mm hex wrench
J
K
L
M
N
A
B
C
D
E
F
G
H
I

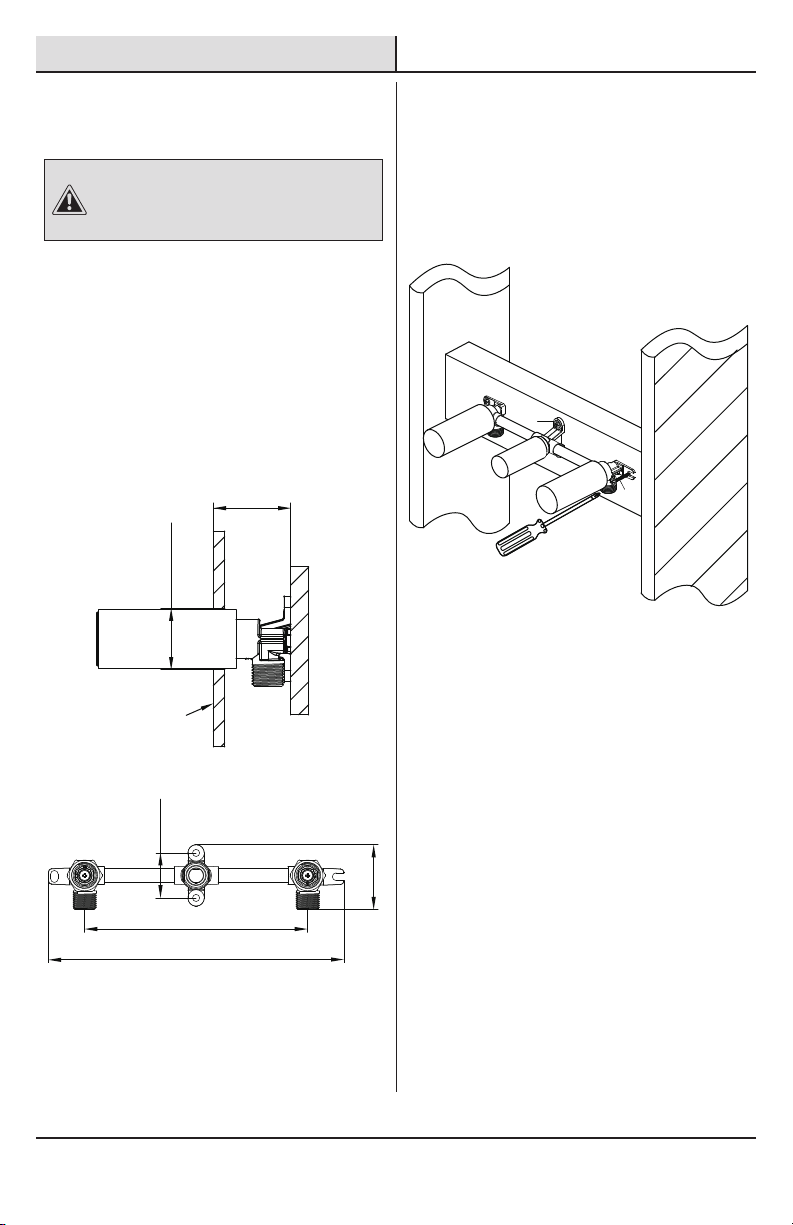

Installation
4
1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface.
□Before installation, drill three holes on the wall.
The valve access hole should be 1-1/2 in. to
1-3/4 in. diameter. The recommended valve depth
to the nished wall min. 2 in. to max 3-1/2 in..
2 Securing the valve body
□Secure the valve body (H) with the screws (I).
Use a Phillips screwdriver to tighten the screws (I).
2 in. to 3-1/2 in.
3* 1-1/2 in. to 1-3/4 in. dia.
Finished wall
8 in.
10-3/5 in.
1-3/5 in.
2-8/25 in.
H
I

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
5
Installation (continued)

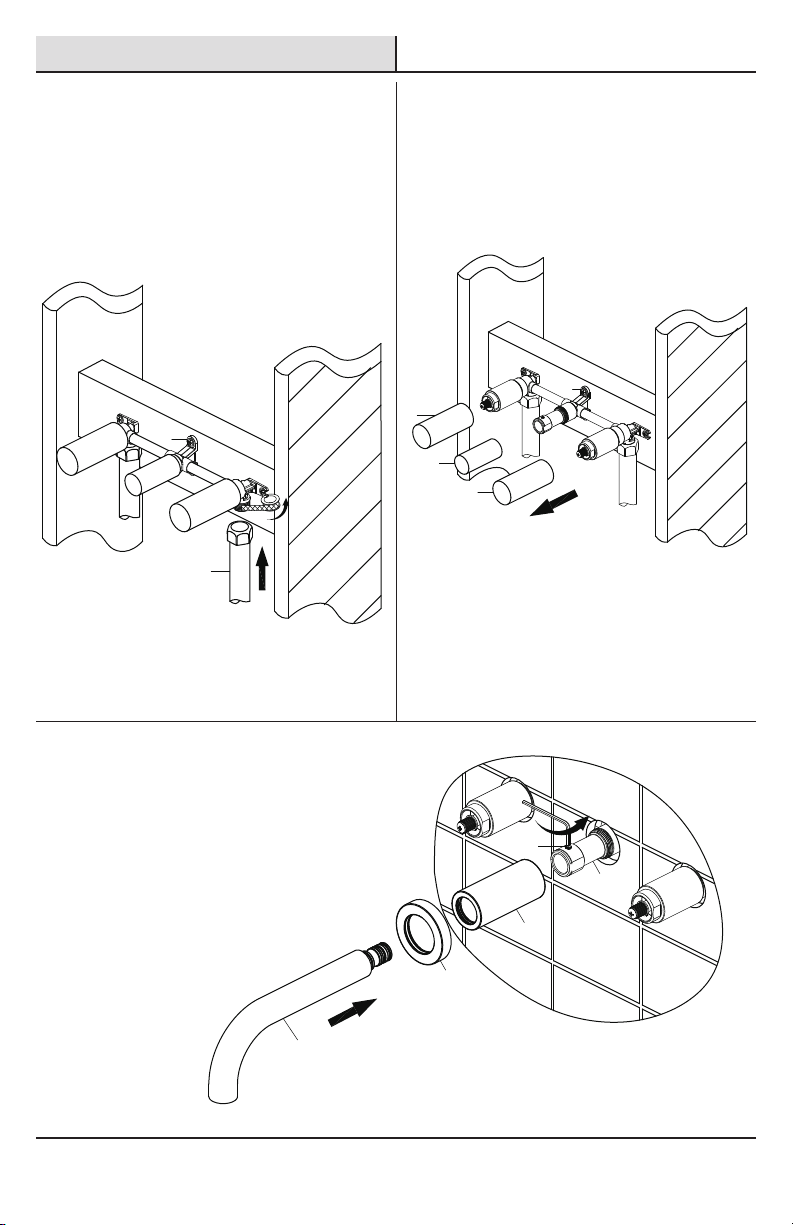

3 Making the water supply
connections
□Wrap thread sealant tape around the valve
body (H) threads in a counterclockwise direction,
as shown. Thread the supply line (1) to valve
body (H), and tighten with a wrench.
4 Removing the protective caps
□Remove the protective caps (1 & 2) from the
valve body (H).
5 Placing the spout
□Unscrew the set screw (1) with the Hex wrench
(Hex: 2.5mm, N) from the valve body (H). Insert
the spout (E) through the ange (G) and spout
seat (F) to the valve body (H).
1
H
1
E
G
F
H
1
2
1
H

6
Installation (continued)
8 Preparing the pop-up assembly
□Remove the bottom gasket (L) and nut (M) from
the top gasket (J) and pop-up body (K).
□Attach these pieces together by pushing the
bottom gasket (L) down into the top of the
nut (M) and twisting together.
J
M
K
L
6 Securing the spout
□Retighten the set screw (1) with the Hex wrench
(Hex: 2.5mm, N) to secure the spout to the valve
body. Slide the spout seat (F) and ange (G) over
the spout until it is ush with the wall.
7 Installing the handle assembly
□Slide the ange (D) to the cold value body (H)
until the wall face. Place the handle assembly (C)
onto the value body (H). Place the set screw (B)
into handle (C) and tighten set screw (B) with the
Hex wrench (Hex: 2.5mm, N). Insert the index (A).
Repeat this procedure for the other handle on
the left (hot) side.
1
G
F
H
D
A
B
C
N

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
7
Installation (continued)

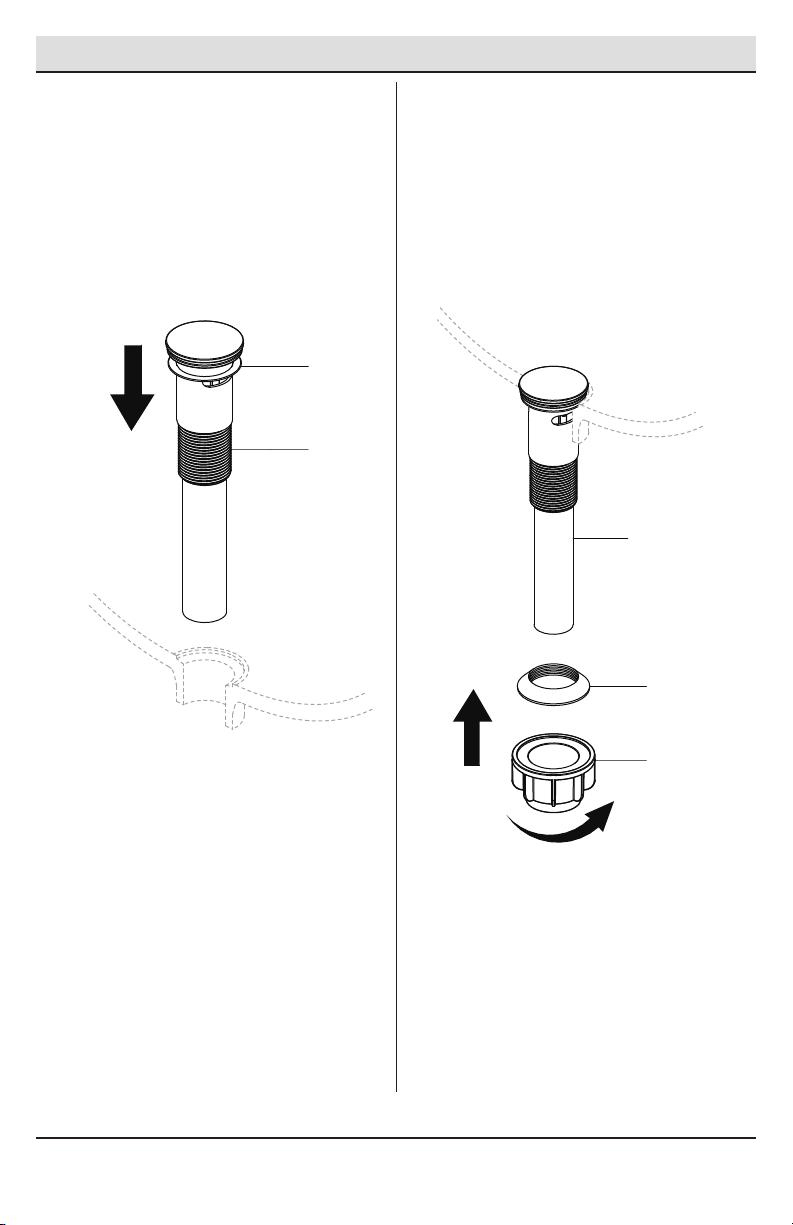

9 Installing the pop-up body
□Insert the pop-up body (K) into the sink. Ensure
that the top gasket (J) rests securely between
the top of the sink and the top of the pop-up
body (K).
10 Securing the pop-up body
□From underneath the sink, screw the bottom
gasket (L) and nut (M) assembly onto the pop-up
body (K) by twisting clockwise until secure.
J
K
M
K
L

Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.
8
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the spout (E) with a coin (1) to ush the water
lines.
Operation
□Ensure the faucet handles are in the off position
and turn on the water supply to check for leaks.
If you discover any leaks, check your connections
to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable). 1
E

9

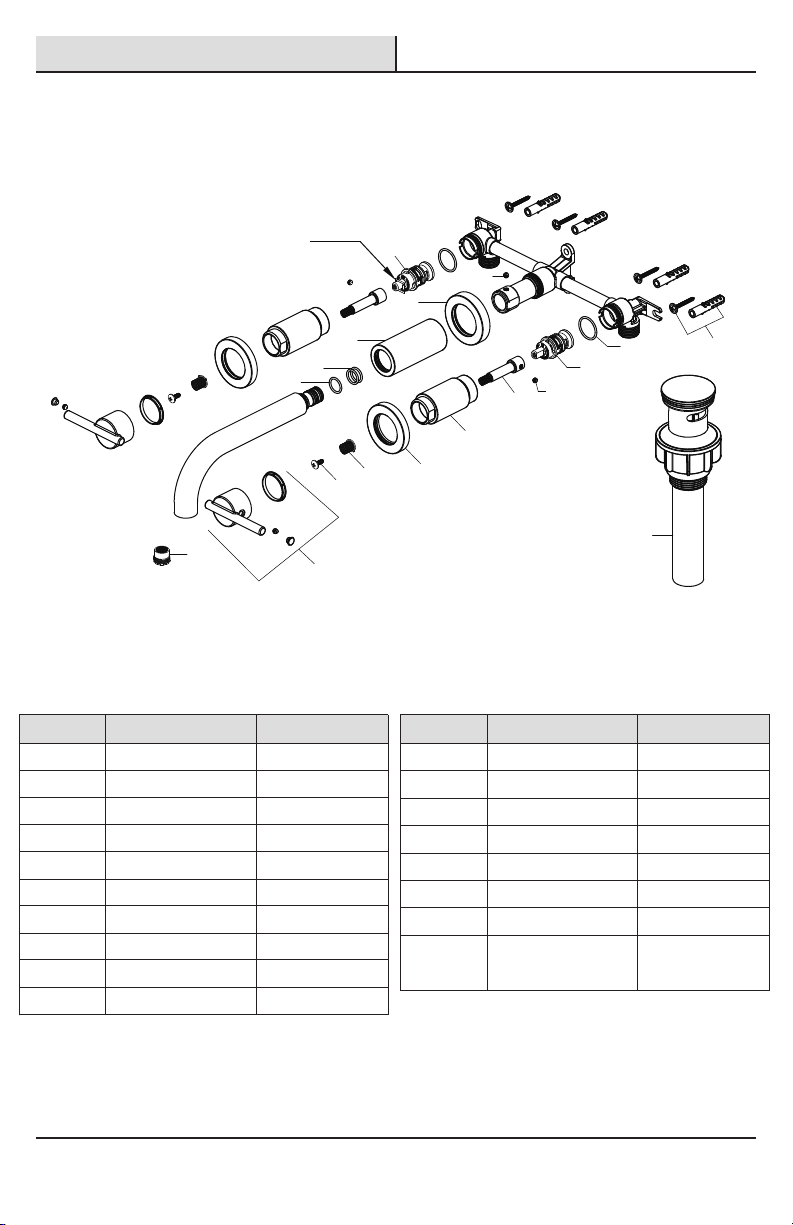

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can be
found by removing
the hot water handle
Part Description Part Number
1 RP30187
2 Handle assembly RP13707*
5Flange RP80421*
Aerator
16 O-ring RP60085
18 Press pop-up
assembly RP40269*
Part Description Part Number
17 O-ring RP60021
11 O-ring RP60104
12 Screw & Anchor RP50175
13 Set screw RP50002
14 Flange RP80422*
15 Spout seat RP80424*
3 RP50049
4 Inverter RP70396
Screw
6 RP80423*
7 Connector RP70534
10 Cartridge C RP20068
Bonnet nut
8 RP50117
9 Cartridge H RP20067
Set screw
12
345
6
78
11 12
13
14
15
16
17
18
9
10

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
MODERN MEZCLADORA PARA BAÑO
CON MONTAJE EN PARED, DE DOS LLAVES
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo de instalación en pared. Nos
esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet
para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir a Glacier Bay!
Internet núm.
312018093
312018089
312018090
Modelo núm.
HD67140W-6101
HD67140W-6104
HD67140W-6110H
SKU núm.
1005024391
1005024393
1005024392

12
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................12
Garantía...................................................12
Pre-instalación .......................................12
.............12
Herramientas y herrajes necesarios....12
Contenido del paquete.........................13
Instalación ..............................................14
Funcionamiento......................................18
Cuidado y limpieza ................................18
Piezas de repuesto ................................19
Planicación de la instalación Solución de problemas...........................18
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Llave
ajustable
Gafas de
seguridad
SILICONE
Sellador
de silicona
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.
Pinzas
ajustables
Cinta
selladora
para roscas
Destornillador
Phillips

13
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Ensamblaje de
la mezcladora
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Press Pop-Up Assembly
Pieza Descripción Cantidad
A 2Índice
B 2Tornillo de jación
C 2Ensamblaje de la llave
D 2Brida
E 1Caño
F 1Base del caño
G 1Brida
H 1Cuerpo de la válvula
I 4Tornillo
J 1Junta superior
K 1Cuerpo emergente
L 1Junta inferior
M 1Tuerca
N 1
Llave hexagonal
de 2.5 mm
J
K
L
M
N
A
B
C
D
E
F
G
H
I

Instalación
14
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
2 Cómo asegurar el cuerpo de
la válvula
□Asegura el cuerpo de la válvula (H) con tornillos (I).
Usa un desarmador Phillips para apretarlos (I).
□Antes de instalar, taladra tres oricios en la pared.
El oricio de acceso de la válvula debe tener entre
3.8 cm y 4.4 cm de diámetro. Se recomienda que
la profundidad de la válvula hasta la pared
terminada sea de 5.1 cm como mínimo y 8.9 cm
como máximo.
5.1 cm a 8.9 cm
3* De 3.8 cm a
4.4 cm de diámetro.
Pared con acabado
20.3 cm
26.9 cm
5.9 cm
4.1 cm
H
I

15
Instalación (continuación)
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
□Coloca cinta selladora para roscas alrededor
de las del cuerpo de la válvula (H) y en sentido
contrario de las manecillas del reloj, tal como
se muestra. Enrosca la tubería de agua (1) al
cuerpo de la válvula (H) y ajusta con una llave.
4Cómo quitar las tapas
protectoras
□Quita las tapas protectoras (1 y 2) del cuerpo
de la válvula (H).
3Cómo realizar las conexiones
de suministro de agua
5 Cómo colocar el caño
□Desenrosca con la llave hexagonal (Hex.: 2.5 mm, N)
el tornillo de jación (1) del cuerpo de la válvula (H).
Inserta el caño (E) a través de la brida (G) y la base
del caño (F) hasta el cuerpo de la válvula (H).
1
H
1
E
G
F
H
1
2
1
H

16
Instalación (continuación)
6 Cómo asegurar el caño
□Vuelve a ajustar el tornillo de jación (1) con la
llave hexagonal (Hex.: 2.5 mm, N) para asegurar
el caño al cuerpo de la válvula. Desliza la base
del caño (F) y la brida (G) sobre el caño hasta
quedar al ras con la pared.
7Cómo instalar el conjunto
del maneral
□Desliza la brida (D) hacia el cuerpo de la válvula
de agua fría (H) hasta el frente de la pared.
Coloca la ensamblaje de la llave (C) en el cuerpo
de la válvula (H). Coloca el tornillo de jación (B)
dentro de la llave (C) y apriétalo con la llave
hexagonal (Hex.: 2.5 mm, N). Inserta el índice (A).
Repite este procedimiento para el otro maneral
en lado (caliente) izquierdo.
J
M
K
L
8Cómo preparar el ensamblaje
emergente
□Retira la junta inferior (L) y la tuerca (M) de la
junta superior (J) y del cuerpo emergente (K).
□Sujeta las dos piezas empujando la junta
inferior (L) hacia abajo en la parte superior
de la tuerca (M) y enroscándolas juntas.
1
G
F
H
D
A
B
C
N

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
17
Instalación (continuación)
J
K
M
K
L
9 Cómo instalar el cuerpo
emergente
□Inserta el cuerpo emergente (K) en el lavamanos.
Asegúrate de que la junta superior (J) descansa
de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo
emergente (K).
10 Cómo asegurar el cuerpo
emergente
□Desde la parte inferior del lavamanos,
enrosca la junta inferior (L) y el ensamblaje
de la tuerca (M) en el cuerpo emergente (K)
en el sentido de las manecillas del reloj
hasta que quede seguro.

1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador para del caño (E) con una moneda (1) al efecto
de purgar las tuberías de agua.
Funcionamiento
□Asegúrate de que las llaves del grifo estén
cerradas y abre el suministro del agua para
comprobar que no haya ltraciones. Si descubres
alguna ltración, verica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Retira el aireador y verica si
hay suciedades.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.
18
1
E

19
Piezas de repuesto
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de
identicación
de la mezcladora
pueden verse al
quitar el maneral
del agua caliente.
1 RP30187
2 Ensamblaje de la llave RP13707*
5Brida RP80421*
Aireador
16 Aro tórico RP60085
18 Presiona el
ensamblaje emergente RP40269*
17 Aro tórico RP60021
11 Aro tórico RP60104
12 Tornillo y Anclaje RP50175
13 Tornillo de jación RP50002
14 Brida RP80422*
15 Base del caño RP80424*
3 RP50049
4 Invertidor RP70396
Tornillo
6 RP80423*
7 Conector RP70534
10 Cartucho C RP20068
Tuerca del bonete
8 RP50117
9 Cartucho H RP20067
Tornillo de jación
Pieza Descripción Número de pieza Pieza Descripción Número de pieza
12
345
6
78
11 12
13
14
15
16
17
18
9
10

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.
