Good Way VAC-2Q Installation and operation manual

VACUUMS
VAC-2 • VAC-2Q • VAC-3A • VAC-3QA • AV-1200
SOOT-VAC™ SOOT RECOVERY SYSTEM
CHIP-MASTER METAL CHIP RECOVERY SYSTEM
TRANSFER LIDS • ADAPTER RINGS
OPERATING & MAINTENANCE
INSTRUCTIONS
®
$1.00

© Copyright 2004 Goodway Technologies Corporation, Stamford, CT, U.S.A.
Goodway is a Trademark of Per K. Reichborn.
Goodway reserves the right to improve products.
Contact the factory for the latest configuration and uses.
SAVE THESE INSTRUCTIONS
CONSERVE ESTAS INSTRUCCIONES
INSTRUCTIONS D’UTILISATION ET DE MAINTENANCE
BETRIEBSANLEITUNG BITTE AUFBEWAHREN
Effective date – April 1, 2004
MADE IN U.S.A.
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-18
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-24
Schematics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-31

1
SAFETY INSTRUCTIONS
IMPORTANT – ALL MODELS
To prevent operator injury and damage to the equipment, please read and
observe the following basic safety precautions:
1. Read all instructions before using.
2. If vacuum does not operate properly or has been damaged, return it to the
factory for service.
3. Do not vacuum hot, burning or smoking material such as cigarettes, matches
or hot ash.
4. Do not vacuum combustible liquids or use in areas where combustible liquids
may be present without taking proper safety measures.
5. Keep objects, loose clothing, hair and body parts away from openings and
moving parts.
6. Keep all openings free of lint, dust or anything that impedes air flow.
7. Be extra careful when cleaning stairs.
8. Use only attachments and filters recommended by Goodway.
9. Strict supervision is required when vacuum is operated near children.
ELECTRICAL VACUUMS
1. To avoid electrical shock, never expose vacuum to rain. Store vacuum
indoors in a cool, dry area.
2. Unplug the power cord when servicing the vacuum, changing filters or leav-
ing the vacuum unattended.
3. Turn off all controls before unplugging the power cord.
4. When unplugging the power cord, grasp the plug – not the cord.
5. Do not use the vacuum if cord or plug is damaged.
6. Do not handle the vacuum with wet hands.
7. Do not roll the vacuum over the power cord, pull the cord, close a door on
the cord or pull the cord around sharp corners. Keep the cord away from hot
surfaces.

2
8. Vacuums are supplied with a three conductor cord and a ground plug and
should be used with a grounding receptacle to protect the operator from
electrical shock. DO NOT remove the grounding pin. If an extension cord
is used, it must be sufficiently heavy and of a three conductor type.
M: Motor M3 in VAC-3A and VAC-3QA Only
X1: Terminal Strip
F1: Radio Interference Supression Capacitors
S1: Switch
S2: Pressure Differential Switch (VAC-2A-HEPA Only)
D: Diode (VAC-2A-HEPA Only)
L: Red Lamp (VAC-2A-HEPA Only)
T: Thermal Overload Fuse
GROUNDING INSTRUCTIONS
This appliance must be grounded. If it should malfunction or breakdown,
grounding provides a path of least resistance for electric current to reduce
the risk of electric shock. This appliance is equipped with a cord having an
equipment-grounded conductor and grounding plug. The plug must be inserted
into an appropriate outlet that is properly installed and grounded in accordance
with all local codes and ordinances.
WARNING: Improper connection of the equipment-grounding conductor can
result in risk of electric shock. Check with a qualified electrician or service
person if you are in doubt as to whether the outlet is properly grounded. Do not
modify the plug provided with the appliance – if it will not fit the outlet, have a
proper outlet installed by a qualified electrician.
VAC-2A/VAC-2QA/VAC-3A/VAC-3QA/GTC-540A ELECTRICAL SCHEMATIC
Lid
Y/G
Mounting Plate
Blue L2
Brown L1
M1 M2 M3
T T T
X1 Lid
Y/G
LD
S2
Y/G
5
4
3
2
1S1
F1

3
AIR VACUUMS
Static electricity can be generated when using air operated equipment. If the
equipment and accessories are not properly grounded, arcing can occur as
static electricity is dissipated. If ungrounded equipment is operated near explo-
sive materials or vapors, fire or explosion may result. FOR MAXIMUM SAFETY,
GROUNDED AIR LINES AND VACUUM HOSES MUST BE USED WITH THIS
EQUIPMENT. CONSULT THE GOODWAY CATALOG FOR GROUNDED VACUUM
HOSES AND ACCESSORIES.
Do not operate near flammable materials such as fuels, thinners, solvents, grain
dust, etc.
ELECTRICAL VACUUMS
OPERATING INSTRUCTIONS
1. Be certain to plug the vacuum into an outlet of the proper voltage.
2. No lubrication of the motor is required.
3. For top performance, clean the filters regularly.
4. FOR DRY RECOVERY, be sure the filter bags are in place.
5. FOR WET RECOVERY, remove the GTC-175 and GTC-176 filter bags.
Leave the VACP-51 Filter Guard in place on the VAC-2, VAC-2Q, VAC-3A and
VAC-3AQ models.
6. Check carbon brushes periodically and replace when worn down to
approximately 1/2" (13mm).
7. To check and replace all VAC's except GTC-540 carbon brushes:
A. Pry spring clip off on the side of each brush holder and lift off the plastic
motor cap.
B. Unclip field wires from the spade terminal on each brush holder.
C. Remove the hex-head screw holding the brush holder in place.
D. Twist and pull out the carbon brush assembly.
E. Reverse the above procedure to replace the brush assembly.
8. To check and replace GTC-540 carbon brushes:
A. Pry off motor cover.
B. Remove 2 screws holding down each brush assembly.
C. Replace brush assembly and reassemble.

4
TROUBLESHOOTING
Loss of Power:
1. Check that power cord is plugged in.
2. Check fuse or circuit breaker.
3. Check cord for breaks or loose contacts.
4. Check switch.
5. Check carbon brushes.
Loss of Suction:
1. Check for clogged filters.
2. Check hose and tools for obstructions or holes.
3. Check vacuum intake for clogging.
4. Check that tank is not too full.
5. Check drum for smooth, even top for proper vacuum seal.
6. Check vacuum lid or drum adapter sealing ring.
7. Check drum for holes or leaks.
AIR VACUUMS
OPERATING INSTRUCTIONS
1. A clean, dry supply of air at a minimum of 50 PSI (3.5 BAR) and
35 CFM (1 m3/min) is required for operation. Maximum performance is
obtained at 70-80 PSI (4.8-5.5 BAR) and 45 CFM (1.3 m3/min).
WARNING: Unrestricted compressed air hoses can whip, causing personal
injury and equipment damage.
2. Use a 1/2" (13mm) air line minimum.
3. Connect a grounded air supply line to the barbed fitting at the intake on the
vacuum lid. Make sure the valve on the lid is in the off position.
4. Connect a grounded 11/2" or 2" (38mm or 51mm) vacuum hose to the vacuum
intake.

5
5. Open the valve on the vacuum lid and begin vacuuming.
6. For top performance, clean the filters regularly.
7. FOR DRY RECOVERY, be sure the filter bags are in place.
8. FOR WET RECOVERY, remove the GTC-175 and GTC-176 filter bags, but
leave the VACP-51 Filter Guard in place.
9. When finished vacuuming, always shut off the main air supply and open
the valve at the vacuum to relieve pressure in the air line.
TROUBLE SHOOTING
Loss of Suction:
1. Make sure air supply is fully turned on.
2. Check the air supply for obstructions or restrictions such as
insufficiently sized air line or regulator.
3. Make sure valve on vacuum lid is fully opened.
4. Check for clogged filters.
5. Check hose and tools for obstructions or holes.
6. Check vacuum intake for clogging.
7. Check that tank is not too full.
8. Check drum for smooth, even top for proper vacuum seal.
9. Check vacuum lid or drum adapter sealing ring.
10. Check drum for holes or leaks.
11. Check the venturi nozzle for clogging and clean if necessary.

6

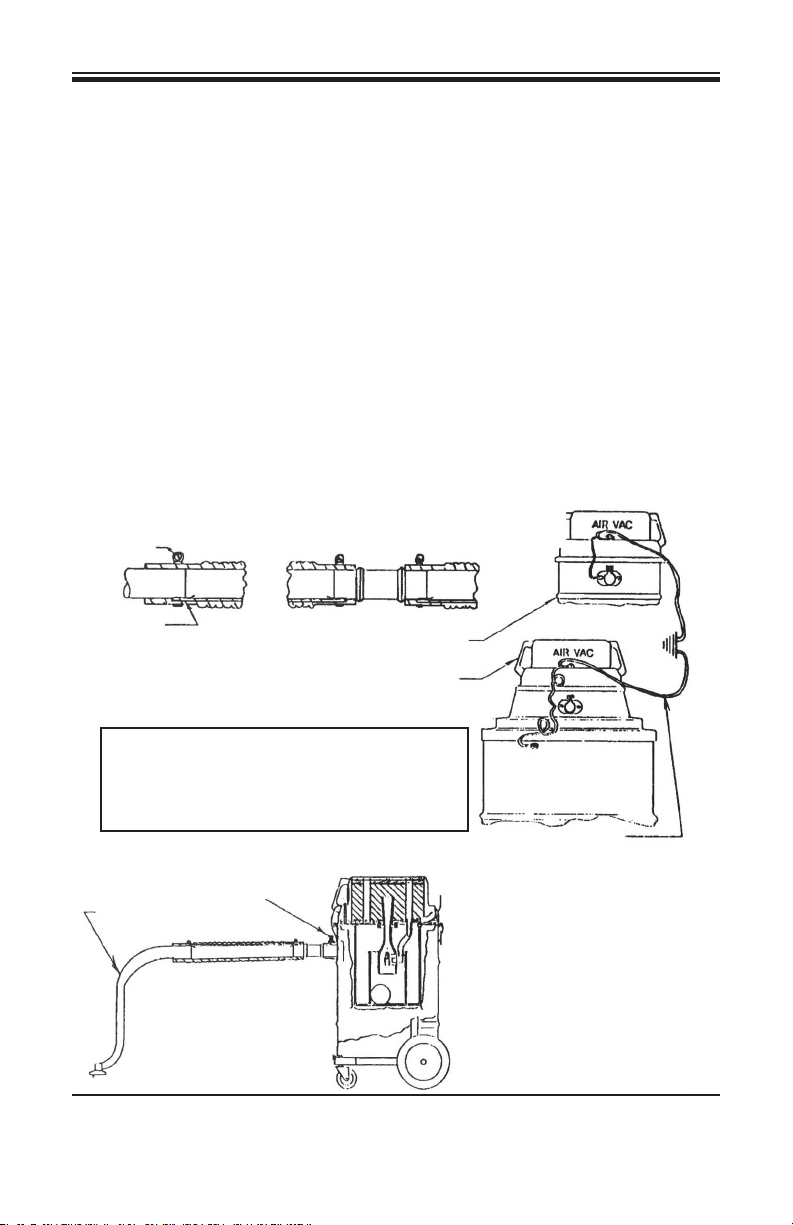

Connecting Wire
to Ground.
(Long enough to take
Head and Adaptors off.)
Air Vac w/Drum Adaptor
Air Vac w/Dolly
Tighten
thumb
screw
All aluminum
accessories are
anodized
Important: On anodized aluminum and
painted accessories sand coatings off part
of tube that goes in hose. Check continuity
from wand to ground pin on plug.
Internal
Ground
Wire
Clamp
Single Connection Double Connection
GROUNDING THE AIR VACUUM

7
Instrucciones de Seguridad
Importante – Para todos los modelos
Para prevenir que se lesione el operario y se dañe el equipo, sírvase leer y observar
las reglas siguientes dedicadas a implementar precauciones básicas de seguridad:
1. Lea todas las instrucciones antes de usar los dispositivos.
2. Si la aspiradora no funciona apropiadamente o se ha dañado, devuélvala a la
fábrica para que la arreglen.
3. No aspire materiales calientes, quemantes o humeantes como cigarrillos, fósforos
o cenizas ardientes.
4. No aspire líquidos combustibles ni use la aspiradora en sitios donde ellos estén
presentes sin llevar a cabo medidas de seguridad apropiadas.
5. Mantenga los objetos, la ropa floja, el cabello y las partes del cuerpo
alejadas de las aberturas y las piezas que se mueven.
6. Conserve las aberturas libres de pelusas, polvo o cualquier material que impida
el paso del aire.
7. Sea más precavido cuando limpie escaleras.
8. Use solamente los accesorios y filtros que recomiende Goodway.
9. Se requiere una supervisión estricta cuando la aspiradora se hace funcionar
cerca de niños.
Aspiradoras Eléctricas
1. Para evitar las sacudidas eléctricas, nunca exponga la aspiradora a la lluvia.
Guárdela en un cuarto fresco y seco.
2. Desenchufe la aspiradora cuando tenga que arreglarla y cambiarle el filtro.
Desenchúfela también cuando la va a dejar sin estar atendida.
3. Apague todos los controles antes de desenchufar el cordón de potencia eléctrica.
4. Cuando desconecte la potencia eléctrica, agarre el enchufe – no tire del cordón.
5. No use la aspiradora si el cordón o el enchufe está dañado.
6. No use la aspiradora con las manos mojadas.

8
7. No permita que la aspiradora pase sobre el cordón de potencia eléctrica. No tire
del cordón, no lo aplaste con las puertas ni lo jale cuando esté apoyado contra
esquinas angulosas. Mantenga el cordón alejado de superficies calientes.
8. Las aspiradoras se proveen con un cordón de tres conductores y un enchufe
de tierra. Se deberán utilizar con una toma de tierra para proteger al operario
contra las sacudidas eléctricas. No saque la clavija de tierra. Si usa un cordón
de extensión, éste deberá ser lo suficientemente pesado y del tipo con tres
conductores.
M: Motor M3 en VAC-3A y VAC-30A solamente
X1: Regleta terminal
F1: Condensadores de Supresión de Interferencia de Radio
S1: Interruptor
S2: Interruptor Diferencial de Presión (VAC-2A-HEPA solamente)
D: Diodo (VAC-2A-HEPA solamente)
L: Lámpara Roja (VAC-2A-HEPA solamente)
T: Fusible de Sobrecarga termal
Instrucciones para la Conexión a Tierra
Este artefacto deberá estar conectado a tierra. En caso de que no funcione
correctamente o se descomponga, la conexión a tierra le va a proporcionar un
paso donde exista la menor resistencia a la corriente, para reducir el riesgo de
sacudidas eléctricas. Este artefacto está equipado con un cordón que posee un
conductor para conectar el equipo a tierra y un enchufe para hacerlo. El enchufe
se deberá insertar en una toma apropiada que haya sido instalada y conectada a
tierra de acuerdo con todos los códigos y ordenanzas locales.
Dibujo Esquemático Eléctrico de los Modelos VAC-2A/VAC-2QA/VAC-3A/VAC-
3QA/GTC-540A
Tapa
Y/G
Placa de Montaje
Azul L2
Marrón L1
M1 M2 M3
T T T
X1 Tapa
Y/G
LD
S2
Y/G
5
4
3
2
1S1
F1

9
Advertencia: Si el conductor para la toma de tierra del equipo no se conecta
apropiadamente, se podrá correr el riesgo de sacudidas eléctricas. Consulte con
un electricista calificado o una persona que se dedique al servicio de reparaciones,
si tiene dudas sobre la conexión a tierra apropiada de la toma que va a usar. No
modifique el enchufe que se le entregó con el artefacto – si no encaja en la toma
existente, contrate a un electricista calificado para que éste instale la que sea
apropiada.
Aspiradoras de Aire
Se puede generar electricidad estática cuando se utiliza equipo que funciona por
medio de aire. Si el equipo y los accesorios no están conectados a tierra en forma
apropiada, se pueden crear arcos de descarga cuando la electricidad estática
se disipa. Si el equipo que no está conectado a tierra se hace funcionar cerca de
vapores o materiales explosivos, pueden generarse incendios o explosiones como
resultado. PARA OBTENER UN MAXIMO DE SEGURIDAD, CON ESTE EQUIPO SE
DEBERAN UTILIZAR TUBERIAS DE AIRE Y MANGUERAS DE ASPIRADORAS QUE
ESTEN CONECTADAS A TIERRA. USE COMO CONSULTA EL CATALOGO GOODWAY
PARA ACCESORIOS Y MANGUERAS DE ASPIRADORAS.
No haga funcionar el equipo cerca de materiales inflamables como combustibles,
diluyentes, solventes, polvo de granos, etc.
Aspiradoras Eléctricas
Instrucciones de Operación
1. Asegúrese de haber enchufado la aspiradora en una toma del voltaje
apropiado.
2. El motor no requiere lubricación.
3. Para obtener un desempeño superior, limpie los filtros en forma regular.
4. Para aspirar en lugares secos, asegúrese que las bolsas de filtro estén
en sus lugares.
5. Para aspirar sobre superficies húmedas, saque las bolsas de filtros GTC-175
y GTC-176. Deje la Guarda de Filtro VACP-51 en su lugar en los modelos
VAC-2, VAC-20, VAC-3A y VAC-30A.
6. Inspeccione las escobillas de carbón periódicamente y reemplácelas cuando
se hayan gastado hasta un nivel de 1/2" (13mm).

10
7. Para inspeccionar y reemplazar las escobillas de carbón de todos los modelos
VAC, excepto el GTC-540:
A. Use palanca para sacar la pinza con resorte que se encuentra en cada
portaescobilla y levante la tapa plástica del motor.
B. Saque los cables de campo del terminal de pala que está en cada
portaescobilla.
C. Saque el tornillo de cabeza hexagonal que mantiene la escobilla en su lugar.
D. Tuerza y tire hasta sacar el ensamblaje de la escobilla de carbón.
E. Invierta el procedimiento indicado anteriormente para reemplazar el
ensamblaje de la escobilla.
8. Para inspeccionar y reemplazar las escobillas de carbón del modelo GTC-540:
A. Use palanca para sacar la cubierta del motor.
B. Saque los 2 tornillos que mantienen asegurado el ensamblaje de cada
escobilla.
C. Reemplace el ensamblaje de la escobilla y ensamble las piezas nuevamente.
Solución de Problemas
Pérdida de Potencia Eléctrica:
1. Verifique que el cordón de potencia eléctrica esté enchufado.
2. Inspeccione el fusible y el dispositivo cortacircuitos.
3. Verifique que el cordón no tenga roturas ni contactos flojos.
4. Inspeccione el interruptor.
5. Inspeccione las escobillas de carbón.
Pérdida de Succión:
1. Verifique que los filtros no estén tapados.
2. Verifique que la manguera y las herramientas no tengan obstrucciones ni agujeros.
3. Inspeccione la admisión de vacío para cerciorarse que no esté tapada.
4. Verifique que el tanque no esté demasiado lleno.
5. Verifique que el tambor tenga la parte superior lisa y pareja para que el sello de
vacío sea apropiado.
6. Inspeccione la tapa de la aspiradora o el anillo de sellado del adaptador del tambor.

11
7. Verifique que el tambor no tenga agujeros ni fugas.
Aspiradoras de Aire
Instrucciones de Operación
1. La operación requiere un suministro de aire limpio y seco con un mínimo de
50 LPC (3,5 BAR) y 35 PCM (1m3/min). El desempeño máximo se obtiene con
70-80 LPC (4,8-5,5 BAR) y 45 PCM (1,3m3/min).
Advertencia: Las mangueras de aire comprimido que no están aseguradas pueden
azotar al personal, lo cual puede generar lesiones personales y daños al equipo.
2. Use una tubería de aire de 1/2" (13mm) como mínimo.
3. Conecte una tubería de suministro de aire conectada a tierra al conector
barbado que se encuentra en el punto de admisión de la tapa de la aspiradora.
Asegúrese que la válvula de la tapa esté en la posición apagada.
4. Conecte una manguera de vacío de 11/2" ó 2" (38mm o 51mm) con conexión a
tierra al punto de admisión de la aspiradora.
5. Abra la válvula que está en la tapa de la aspiradora y comience a aspirar.
6. Para obtener un desempeño superior, limpie los filtros en forma regular.
7. Para aspirar en lugares secos, asegúrese que las bolsas de filtro estén en
sus lugares.
8. Para aspirar sobre superficies húmedas, saque las bolsas de filtros GTC-175
y GTC-176, pero deje la Guarda de Filtro VACP-51 en su lugar.
9. Cuando termine de aspirar, siempre cierre el suministro principal de aire y abra
la válvula del sistema de aspiración para liberar la presión en la tubería de aire.
Solución de Problemas
Pérdida de Succión:
1. Asegúrese que el suministro de aire esté completamente abierto.
2. Inspeccione el suministro de aire para cerciorarse de que no haya
obstrucciones o restricciones provenientes de un regulador o una tubería
de aire de tamaño insuficiente.
3. Asegúrese que la válvula que está en la tapa de la aspiradora esté totalmente
abierta.

12
Cable de Conexión a
Tierra. (Lo suficientemente
largo para poder sacar el
Cabezal y los Adaptadores.)
Aspiradora de Aire
con Adaptador de Tambor
Aspiradora de Aire
con Aguantadora
Se debe apretar
el tornillo
de mariposa
Todos los
accesorios de
aluminio están
anodizados
Importante: Cuando use accesorios pintados y de
aluminio anodizado utilice lija para extraer el
revestimiento de la parte del tubo que se mete en la
manguera. Verifique que haya continuidad desde la
vara hasta la clavija de tierra que está en el enchufe.
Cable
Interno
de Tierra
Grapa
Connexión Unica Connexión Doble
4. Verifique que los filtros no estén tapados.
5. Verifique que la manguera y las herramientas no tengan obstrucciones ni agujeros.
6. Inspeccione la admisión de vacío para cerciorarse que no esté tapada.
7. Verifique que el tanque no esté demasiado lleno.
8. Verifique que el tambor tenga la parte superior lisa y pareja para que el sello de
vacío sea apropiado.
9. Inspeccione la tapa de la aspiradora o el anillo de sellado del adaptador del tambor.
10. Verifique que el tambor no tenga agujeros ni fugas.
11. Inspeccione la tobera de venturi para cerciorarse de que esté tapada y límpiela si
es necesario.
Conexión a Tierra de la Aspiradora de Aire

13
Conseils de sécurité
Important – Pour tous modèles
Pour éviter tout accident à l’utilisateur et tout dommage à l’équipement, veuillez
lire et observer les conseils de sécurité suivants :
1. Lisez les instructions en entier avant l’utilisation.
2. Si l’aspirateur ne fonctionne pas correctement ou s’il a été endommagé,
retournez-le à l’usine pour réparation.
3. N’utilisez pas l’aspirateur pour des objets encore chauds, incandescents
ou qui dégagent de la fumée, comme les cigarettes, les allumettes ou des
cendres chaudes.
4. Prenez des précautions spéciales dans les zones où se trouvent des liquides
inflammables, et évitez ces liquides.
5. Eloignez-vous des ouvertures et pièces mobiles, veillez aux objets, vêtements
lâches, cheveux longs.
6. Nettoyez la poussière des ouvertures, les peluches et tout ce qui pourrait
gêner la circulation d’air.
7. Faites particulièrement attention en nettoyant les escaliers.
8. Utilisez seulement les accessoires et filtres recommandés par Goodway
9. Faites particulièrement attention si vous passez l’aspirateur prés d’enfants.
Aspirateurs électriques
1. N’exposez jamais l’aspirateur sous la pluie, ce qui pourrait produire des
chocs électriques. Rangez l’aspirateur dans une zone tempérée et sèche.
2. Débranchez le cordon d’alimentation lorsque vous ouvrez l’appareil, pour
changer les filtres, ou si vous laissez l’appareil sans surveillance.
3. Fermez tous les contrôles avant de débrancher le cordon d’alimentation.
4. Débranchez le cordon en tirant sur la fiche, pas sur le cordon.
5. N’utilisez pas l’aspirateur si le cordon ou la prise sont abîmés.
6. Ne manipulez pas l’aspirateur avec des mains mouillées.

14
7. Prenez soin du cordon : ne roulez pas l’aspirateur dessus, ne tirez pas
violemment sur le cordon, ne coincez pas le cordon dans une porte et tirez
le cordon loin des coins pointus. Eloignez le cordon des surfaces chaudes.
8. Pour protéger l’utilisateur des chocs électriques, les aspirateurs sont
fournis avec un cordon à trois conducteurs pour les brancher à une prise
avec mise à la terre. Ne retirez pas la fiche de terre. N’utilisez que des
rallonges suffisamment épaisses et à trois conducteurs.
M : moteur M3 pour modèles VAC-3A et VAC-30A seulement
X1 : allonge de terminal
F1 : Capacités de suppression d’interférences radio
S1 : interrupteur
S2 : commutateur de différentiel de pression (VAC-2A-HEPA seulement)
D : diode (VAC-2A-HEPA seulement)
L : lampe rouge (VAC-2A-HEPA seulement)
T : fusible thermique de surcharge
Instructions de mise à la terre
Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou
d’arrêt, la mise à la terre donne un chemin de moindre résistance à l’électricité,
pour éviter les risques de chocs électriques. L’appareil est équipé d’un cordon et
d’une fiche avec conducteur de terre. La fiche doit être branchée sur une prise
avec mise à la terre, pour être conforme aux règlements locaux.
Attention : une connexion incorrecte du conducteur de terre de l’équipement peut
produire un choc électrique. Vérifiez avec un électricien qualifié si vous avez un
doute sur la mise à la terre de la prise. Ne modifiez pas la fiche de l’appareil. Si la
prise ne convient pas, faites-la changer par un électricien qualifié.
Schémas électriques des VAC-2A/VAC-2QA/VAC-3A/VAC-3QA/GTC-540A
boîtier
J/V
plaque de montage
L2 bleu
L1 marron
M1 M2 M3
T T T
X1 boîtier
J/V
LD
S2
J/V
5
4
3
2
1S1
F1

15
Aspirateurs pneumatiques
L’utilisation de matériel pneumatique peut générer de l’électricité statique. Si le
matériel n’est pas correctement mis à la terre, des étincelles d’électricité statique
peuvent se produire. L’utilisation d’un matériel non mis à la terre prés de matériaux
ou de vapeurs explosives peut déclencher le feu ou des explosions. Pour une
sécurité maximum, les lignes pneumatiques et les tuyaux d’aspirateurs mis à la
terre doivent être utilisés avec cet équipement. Consultez le catalogue Goodway
pour les tuyaux et accessoires avec mise à la terre.
N’opérez pas prés de matériaux inflammables tels que le mazout, les dissolvants,
solvants, moutons de poussière, etc.
Aspirateurs électriques
Conseils d’utilisation
1. Branchez l’aspirateur sur une prise de voltage approprié
2. Il n’est pas nécessaire de lubrifier le moteur
3. Nettoyez les filtres régulièrement pour améliorer les performance
4. Pour les opérations à sec, vérifiez que les sacs des filtres sont bien en place.
5. Pour les opérations mouillée, retirez les sacs des filtres GTC-175 et GTC176.
Laissez le filtre VACP-51 en place sur les modèles VAC-2, VAC-20, VAC-3a et
VAC-3AO.
6. Vérifiez régulièrement les brosses en carbone et remplacez les brosses
usées d’environ 1/2 pouce (13mm).
7. Pour vérifier et remplacer les brosses en carbone de tous les VAC sauf GTC-540 :
A. pliez le clip ressort hors du côté de chaque porte brosse et levez le capot
plastique du moteur.
B. Enlevez les clips des fils de la cosse du terminal sur chaque porte brosse.
C. Retirez la vis à tête hexagonale qui maintient le porte brosse.
D. Retirez en le tordant l’assemblage de la brosse en carbone.
E. Procédez de façon inverse pour replacer l’assemblage de la brosse.
8. Pour vérifier et remplacer les brosses en carbone GTC-540 :
A. soulevez le capot moteur.
B. Retirez les deux vis qui tiennent chaque assemblage de brosse.
C. Remplacez l’assemblage de brosse et réassemblez.

16
Dépannage
Perte de puissance :
1. vérifiez que le cordon est branché.
2. Vérifiez le fusible ou coupe-circuit.
3. Vérifiez qu’il n’y a pas de coupures ou de faux contacts sur le cordon.
4. Vérifiez l’interrupteur.
5. Vérifiez les brosses en carbone.
Perte d’aspiration :
1. Vérifiez que les filtres ne sont pas bouchés.
2. Vérifiez que les tuyaux et les outils ne sont pas bouchés ou troués.
3. Vérifiez que l’entrée de l’aspirateur est bien dégagée et pas bouchée.
4. Vérifiez que le réservoir n’est pas trop plein.
5. Vérifiez que le tambour est bien lisse, avec la partie haute aux bords égaux
pour une bonne étanchéité de l’aspirateur.
6. Vérifiez le couvercle de l’aspirateur ou le joint d’étanchéité de l’adaptateur
du tambour.
7. Vérifiez que le tambour n’est pas percé et ne fuit pas.
Aspirateurs pneumatiques
Conseils d’utilisation
1. Il faut une alimentation d’air d’un minimum de 50 PSI (3,5 bar) et de 35 CFM
(1 m3/min). La performance maximum est atteinte à 70-80 PSI (4,8-5,5 bar)
et 45 CFM (1,3 m3/min).
Attention : les tuyaux d’air non fixés peuvent gicler et blesser l’opérateur ou
abîmer le matériel.
2. utilisez une ligne d’air de 1/2 pouce (13mm) minimum.
3. Connectez une ligne d’arrivée d’air avec mise à la terre au raccord de
l’entrée sur le couvercle aspirateur. Vérifiez que la valve sur le couvercle est
en position fermée.

17
4. Connectez un tuyau d’aspiration de 11/2 pouce (38mm ou 51mm) avec mise à
la terre à l’entrée de l’aspirateur.
5. ouvrez la valve sur le couvercle de l’aspirateur et commencez à aspirer.
6. Nettoyez les filtres régulièrement pour une meilleure performance.
7. Pour les opérations à sec : vérifiez que les sacs des filtres sont bien en
place.
8. Pour les opérations mouillées : retirez les sacs des filtres GTC-175 et
GTC-176, mais laissez le collier du filtre VACP-51 en place.
9. Après avoir passé l’aspirateur, arrêtez toujours l’alimentation d’air et ouvrez
la valve de l’aspirateur pour relâcher la pression de la ligne d’air.
Dépannage
Perte d’aspiration :
1. Vérifiez que l’alimentation d’air est complètement ouverte.
2. Vérifiez que l’alimentation d’air n’est pas bouchée ou gênée par une ligne
d’air ou un régulateur de mauvaises dimensions.
3. Vérifiez que la valve sur le couvercle de l’aspirateur est complètement
ouverte.
4. Vérifiez que les filtres ne sont pas bouchés.
5. Vérifiez que les tuyaux et les outils ne sont pas troués ou bouchés.
6. Vérifiez que l’entrée de l’aspirateur n’est pas bouchée.
7. Vérifiez que le réservoir n’est pas trop plein.
8. Vérifiez que le tambour est lisse, le haut avec des bords égaux pour une
bonne étanchéité de l’aspirateur.
9. Vérifiez le couvercle d’aspirateur ou le joint d’étanchéité de l’adaptateur
de tambour.
10. Vérifiez que le tambour n’est pas percé et ne fuit pas.
11. Vérifiez que la buse de ventilation n’est pas bouchée et nettoyez si
nécessaire.

18
Connecter le
conducteur à la terre.
(assez long pour dégager
la tête et les adaptateurs)
Asp. Pneum Avec adaptateur tambour
Asp. Pneum Avec chariot
Serrer
la visse
Les accessoires
tout aluminium
sont anodisés
Important : les accessoires en aluminium
anodisé et peints ont un revêtement
granuleux sur la partie du tube qui entre
dans le tuyau. Vérifiez souvent la tige terre
Conducteur
de terre interne
Bride
Connexion simple Connexion double
Mise à la terre des aspirateurs pneumatiques
