Gorenje OGB 30 E5 User manual

www.gorenje.com
УПЪТВАНЕ ЗА УПОТРЕБА
NÁVOD K OBSLUZE
INSTRUCTIONS FOR USE
HASZNÁLATI ÚTMUTATÓ
NAUDOJIMO INSTRUKCIJA
INSTRUKCJA OBSŁUGI
INSTRUCŢIUNI DE UTILIZARE
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
NÁVOD NA POUŽITIE
UDHËZIME PËR PËRDORIM
OGB 30-150 E5
BGCSENHULTPLRORUSKSQ/MNE

Този уред може да бъде използван от деца на възраст над 8 години, както и от лица с ограничени
физически, сетивни или умствени способности, или от такива с недостатъчен опит и познания,
ако са наблюдавани или инструктирани относно използването на уреда по безопасен начин и
разбират потенциалните опасности.
Децата не бива да си играят с уреда.
Почистването и поддръжката на уреда не бива да се извършва от деца ако не са под наблюдение.
Монтажът трябва да се извърши в съответствие с действащите наредби и инструкциите на
производителя като е необходимо да се извърши от квалифициран инсталатор.
При затворена система под налягане на входната тръба на водонагревателя е необходимо да се
монтира предпазен вентил с номинално налягане 0,6 MPa (6 bar),
0,9 MPa (9 bar) или 1,0 MPa (10 bar) (вж. табелката), който предотвратява повишаването на
налягането в котела с повече от 0,1 MPa (1 bar) над номиналното.
От изходния отвор на предпазния вентил може да капе вода, затова той трябва да бъде отворен
към атмосферата.
Изходът на предпазния вентил трябва да бъде насочен надолу и да е в зона, която не замръзва.
За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки
за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран.
Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото
така се деактивира предпазната защита на водонагревателя!
Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните
с вода!
Водонагревателят е защитен с допълнителнa термична защита в случай на отказ на термостата. В
случай на отказ на термостата водата във водонагревателя може да достигне температура до 130
° C в съответствие със стандартите за безопасност. При извършване на водопроводни работи е
задължително да се има предвид възможността от температурно претоварване.
Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от
замръзване е необходимо да източите водата от него.
Водата се източва от водонагревателя през входната тръба на котела. За тази цел е
препоръчително монтирането на специален T-образен елемент с изпускателен вентил между
предпазния вентил и входната тръба.
Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете
се към най-близкия оторизиран сервизен център за целта.
ПРЕДУПРЕЖДЕНИЯ
Нашите продукти са оборудвани с компоненти, които са безопасни за околната среда и здравето
и са произведени така, че в тяхната последна фаза на живот да можете по най-лесния начин да
ги демонтирате и рециклирате.
С рециклиране на материалите се намалява количеството отпадъци и необходимостта от
произвеждане на суровини (например метал), което отнема много енергия и предизвиква
отделяне на опасни вещества. С рециклирането се намалява използването на природните
ресурси, тъй като отпадъчните части от пластмаса и метал се връщат в различните
производствени процеси.
За повече информация за начина на изхвърляне на опасните отпадъци, посетете вашия
събирателен център за изхвърляне на отпадъци или продавача, от когото сте купили продукта.
461011
2
BG

Фиг. 1: Вертикален стенен монтаж
Размери за свързване и монтаж на бойлера [mm]
A B C G
OGB 30 E5 510 310 235 180
OGB 50 E5 610 400 240 260
OGB 80 E5 830 600 260 360
OGB 100 E5 975 750 255 510
OGB 120 E5 1130 900 260 510
OGB 150 E5 1345 1100 275 510
512
A
> 450
G
B C
G1/2
100
100
500
350
МОНТАЖ
Уважаеми клиенти, благодарим Ви за покупката на нашия продукт.
МОЛЯ, ПРЕДИ ИЗВЪРШВАНЕТО НА МОНТАЖА И ПЪРВАТА УПОТРЕБА
НА ВОДОНАГРЕВАТЕЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО УПЪТВАНЕТО.
Водонагревателят е изработен в съответствие с действащите стандарти и е официално тестван,
разполага със сертификати за безопасност и за електромагнитна съвместимост. Неговите основни
технически характеристики са посочени на табелката, залепена на дъното на водонагревателя в
близост до тръбите за свързване. Свързването на водонагревателя с водопроводната и електрическата
мрежа трябва да се извърши от квалифициран за целта специалист. Работите по неговата вътрешност
с цел извършване на ремонти, отстраняването на котлен камък и проверките или смяната на
антикорозионния предпазен анод могат да бъдат извършвани само от оторизирани сервизи.
Инсталирайте водонагревателя колкото е възможно по-близо до мястото на потребление. Ако монтирате
водонагревателя в помещение, в което има вана или душ, задължително трябва да спазите изискванията
на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Прикрепете го към стената с болтове за стенен
монтаж с номинален диаметър поне 8 мм. Стена с ниска носимоспособност е нобходимо да се укрепи
на мястото на прикрепване. Водонагревателят може да се монтира само вертикално на стената. С оглед
на евентуалните последващи процедури за ремонт Ви препоръчваме да монтирате водонагревателя в
съответствие с монтажните му размери (вж. фиг. 1).
461011
3
BG

СВЪРЗВАНЕ КЪМ
ВОДОПРОВОДНАТА МРЕЖА
Входната и изходната тръба на водонагревателя са обозначени с цвят. Входната тръба за студена вода
е обозначена със синьо, а изходната тръба за топла вода с червено.
Водонагревателят може да се свърже с водопроводната мрежа по два начина. Свързването със
затворена система под налягане позволява потреблението на вода на повече от няколко места.
Отворената система, която не е под налягане позволява потреблението на вода само на едно място.
В зависимост от избраната система за свързване трябва да монтирате подходяща смесителна батерия.
При затворена система под налягане (фиг. 2) е необходимо използването на смесителна батерия за
налягане. За безопасната експлоатация на водонагревателя е необходимо на входната тръба да се
монтира предпазен вентил или група, който предотвратява повишаването на налягането в котела с
повече от 0,1 MPa (1 бар) над номиналното. Отвора за изтичане на предпазния вентил задължително
трябва да се извежда към атмосферата. При нагряване на водата във водонагревателя, налягането
на водата в котела се повишава до граничното, зададено с предпазния вентил. Тъй като връщането на
водата обратно към водопроводната мрежа е възпрепятствано, е възможно да капе вода от отвора за
дренаж на предпазния вентил. Може да насочите капещата вода към канала с помощта на специален
накрайник, който се монтира под предпазния вентил. Дренажната тръба под отвора на предпазния
вентил трябва да бъде монтирана в посока право надолу, и в среда, където няма замръзвания.
В случай, че желаете да избегнете капенето на вода от предпазния вентил, трябва да инсталирате
на входната тръба на водонагревателя разширителен съд с вместимост поне 5% от обема на
водонагревателя.
За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки
за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран. При проверка е
необходимо с придвижване на дръжката или отвиване на гайката на вентила (в зависимост от типа
вентил) да се стартира източване от предпазния вентил. През отвора на вентила трябва да потече вода,
което означава, че вентилът работи безотказно.
При отворена система, която не е под налягане, (фиг. 3) е необходимо на входа за студена вода към
водонагревателя да се монтира еднопосочен вентил, който не позволява изтичането на вода от котела
в случай на спиране на водата в мрежата. При тази система на свързване е позволено монтирането
само на проточен смесител. Обемът на водата във водонагревателя се увеличава поради загряването,
което става причина за капене от тръбата на смесителя. Чрез силно затягане на ръкохватката на
смесителната батерия не може да се предотврати капенето на водата, напротив, може да се повреди
смесителя.
461011
4
BG

Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил,
защото така се деактивира предпазната защита на водонагревателя!
Водонагревателят може да бъде свързан към домашната водопроводна мрежа без редуцир-вентил
ако налягането в мрежата е по-ниско от номиналното налягане. Ако налягането в мрежата надвишава
номиналното налягане, монтирането на редуцир-вентил е задължително.
Преди да включите водонагревателя в електрическата мрежа непременно трябва да го
напълните с вода!
По време на първото зареждане, отворете крана за топла вода на смесителната батерия.
Водонагревателят е пълен, когато през чучура потече вода.
ЛЕГЕНДА
1 Смесители под налягане
2 Разширителен съд
3 Предпазен вентил
a - Тестови вентил
b - Еднопосочен вентил
4 Фуния с връзка към канала
5 Тестови накрайник
6 Редуцир-вентил на налягането
7 Спирателен вентил
8 Еднопосочен вентил
9 Преточен смесител
H Студена вода
T Топла вода

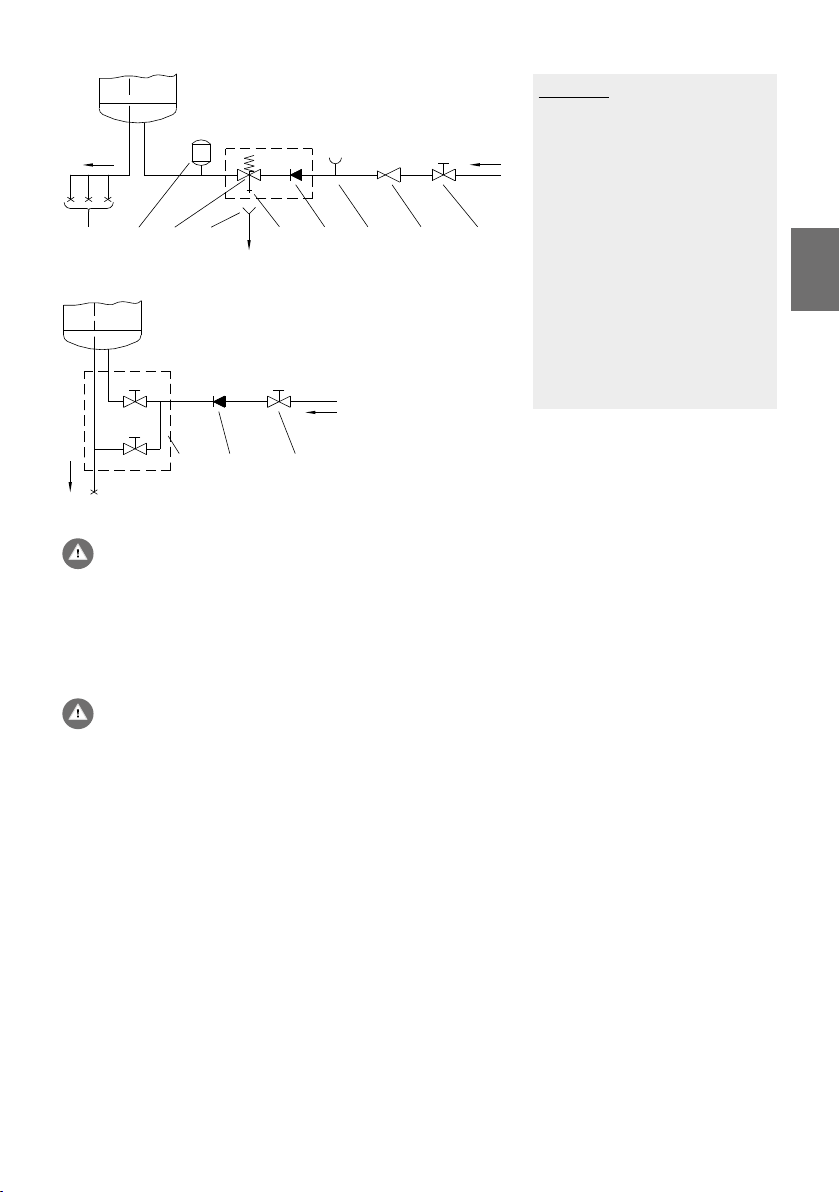

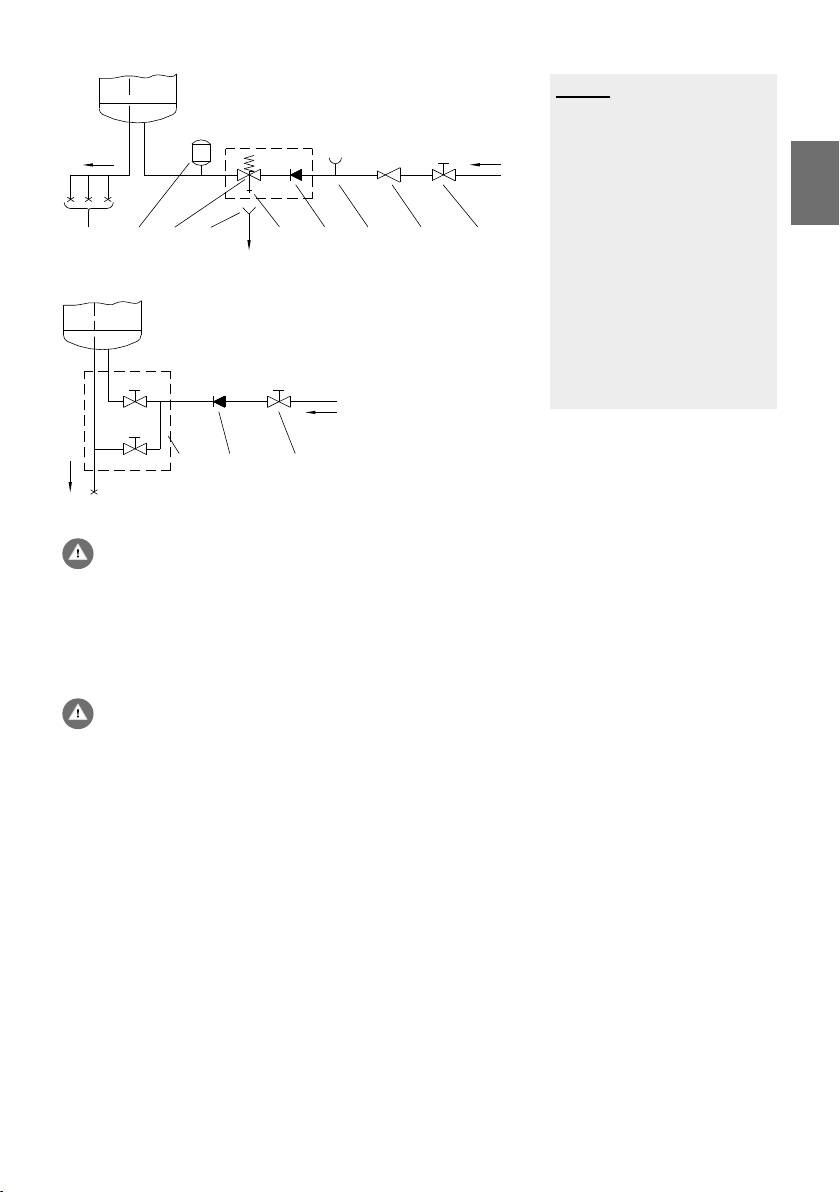

Фиг. 2: Затворена система (под налягане)
Фиг. 3: Отворена система (система, която не е под налягане)
HT
T
H
1 2 3 4 a b 5 6 7
789
HT
T
H
1 2 3 4 a b 5 6 7
789
461011
5
BG

1
N
230 V~
H1
K1
1
2
3
T1 T2
L
N
L
5
3
2
4
СВЪРЗВАНЕ КЪМ
ЕЛЕКТРИЧЕСКАТА МРЕЖА
Преди свързването към електрическата мрежа е необходимо във
водонагревателя да се постави свързващ кабел с минимално напречно
сечение 1,5 mm2(H05VV-F 3G 1.5 mm2), като за тази цел е необходимо
да се свали предпазния капак.
В съответствие с националните правила електрическата инсталация
трябва да включва устройство за двуполюсно прекъсване.
ЛЕГЕНДА
1 Терминална връзка
2 Биметална защита
3 Електронен регулатор
4 Нагревател
5 Температурен сензор
L Фазов проводник
N Неутрален проводник
Предпазен проводник
ВНИМАНИЕ: Преди провеждането на каквато и да било работа във вътрешността на
водонагревателя е необходимо да го изключите от електрическата мрежа! Работата може да
се извършва само от квалифициран специалист!
Фиг. 4: Сваляне на предпазния капак
Фиг. 5: Електрическа схема
461011
6
BG

След като се свърже към водоснабдителната и електрическата мрежа водонагревателят е готов за
употреба. При свързване към захранването водонагревателят преминава в режим на готовност.
В режим на готовност водонагревателят поддържа температура на водата 10 °C.
Фигурата показва един от моделите електронен регулатор. Тъй като водонагревателите, за които е
подготвено това упътване, са с различно оборудване, тук може и да са описани функции и оборудване,
с които Вашият видеонагревател не разполага.
Водонагревател, оборудван с електронен регулатор "EcoBase" позволява регулиране температурата на
водата, индикация на температурата на водата и диагностика за грешки.
Освен функцията "EcoBase" водонагревателят с "EcoSmart" регулатор позволява работа на
водонагревателя в интелигентен режим, чрез който се намалява потреблението на ел. енергия.
Включване/изключване на водонагревателя
Включете водонагревателя чрез продължително натискане (3 сек) на бутон
2
.
Чрез повторно продължително натискане (3 сек) на бутон
2
водонагревателят преминава в режим на
готовност.

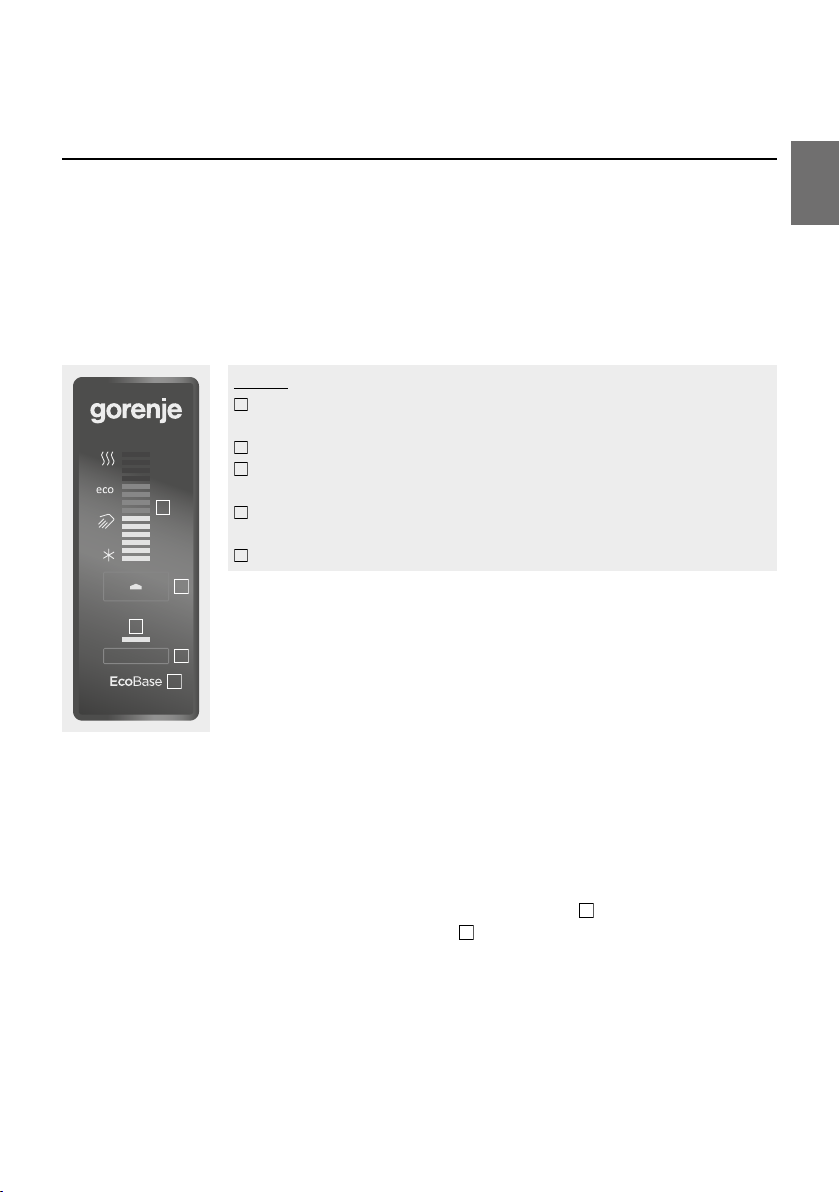

Фиг. 6: Контролен панел
ЛЕГЕНДА
1
- индикатор на зададената/действителната температура на водата във
водонагревателя, индикация за грешки
2
- бутон On/Off, настройка на температурата
3
- индикация за работата на нагревателя (само при моделите "EcoBase")
- индикация за работата на функцията "SMART" (само при моделите "EcoSmart")
4
- бутон за включване/изключване на функцията "SMART"
(само при моделите "EcoSmart")
5
- модел "EcoBase" или "EcoSmart"
1
2
4
5
3
ИЗПОЛЗВАНЕ НА
ВОДОНАГРЕВАТЕЛЯ
461011
7
BG

Работа на водонагревателя – ръчна настройка
Температурата се настройва на желаното температурно ниво чрез натискане на бутон
2
(предварително зададената температура е 57 °C).
- Защита срещу замръзване, температура приблизително 10 °C.
- Температура на водата приблизително 35 °C.
- Температура на водата приблизително 57 °C.
- Температура на водата приблизително 75 °C.
С последващо натискане на бутон
2
при максимална достигната степен " " отново се връщате към
"". Препоръчваме настройка на режим " ". Тази настройка е най-икономична; при нея
температурата на водата е около 57 °С, а отлагането на котлен камък и топлинните загуби са по-малки
в сравнение с тези при по-висока зададена температура.
Контролната лампичка показва работата на електрическия нагревател
3
(само при моделите
"EcoBase") - свети докато водата във водонагревателя достигне зададената температура или до
умишлено изключване. Температурата на водата във водонагревателя се изобразява на дисплей
1
.
Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от
замръзване като настроите температурата на режим " ". При тази настройка водонагревателят ще
поддържа температурата на водата на приблизително 10 °C.
Работа на водонагревателя в режим "EcoSmart"
(само при моделите "EcoSmart")
Този работен режим е подходящ преди всичко при наличие на затвърдени навици по отношение
потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За
работа на водонагревателя в режим "EcoSmart" трябва да активирате функцията записване. По време
на записването електронният регулатор запаметява всички ваши навици, които отчита при затоплянето
на водата след края на записването. Записването се извършва в продължение на 7 дни. Работата в
режим "EcoSmart" намалява потреблението на ел. енергия.
• Чрез натискане на бутон
4
стартирате записване на потребителските си навици. По време на
записването зелената контролна лампа
3
мига. След приключване на 7-дневното записване,
записаният режим започва да се възпроизвежда автоматично. По време на работата на
водонагревателя в режим "EcoSmart" свети зелената контролна лампа
3
.
• С повторното натискане на бутон
4
изключвате записването или работата на функцията "EcoSmart".
Водонагревателят се връща в основния си режим на работа. Водата се затопля в зависимост от
зададената температура.
• Повторното включване на функцията "EcoSmart" е възможно с натискане на бутон
4
. Ако режимът
на работа е записан (записването не е прекратявано), започва да се възпроизвежда. Зелената
контролна лампа
3
свети. Ако записването е било прекратено, започва ново 7-дневно записване.
Зелената контролна лампа
3
мига.
• В случай, че електронният регулатор има вече запаметен работен режим и навиците за потребление
на топла вода се променят, е необходимо да се проведе ново записване. Активирайте го с
продължително натискане на бутон
4
. Записването продължава през следващите 7 дни.
461011
8
BG

Функция антилегионела
В случай, че в продължение на 14 дни водата във водонагревателя не достигне температура 65 °C, се
включва функцията антиолегионела, водата във водонагревателя се затопля до 70 °C и се поддържа в
продължение на 120 минути.
Индикация за грешки
В случай на грешка започват да примигват контролните лампички на дисплея.
Източване на водонагревателя
Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от
замръзване е необходимо да източите водата от него. Водата се източва от водонагревателя през
входната му тръба. За тази цел е препоръчително монтирането на специален T-образен елемент с
изпускателен вентил между предпазния вентил и входната тръба. Преди източването е необходимо
водонагревателят да се изключи от електрическата мрежа, да се отвори кранчето за топла вода на
свързаната смесителна батерия и да се източи топлата вода. Когато водата във водонагревателя се
охлади, вентила за зареждане със студена вода се затваря и се отвива гъвкавата тръба на изхода за
топла вода на водонагревателя. Сега вече може да източите водонагревателя през изпускателния
вентил на входната тръба. Във водонагревателя остава малко количество вода след източването й през
входната тръба. При повторно пълнене на водонагревателя препоръчваме да отворите кранчето за
топла вода на смесителната батерия и да я оставите да тече поне 2 минути през чучура (нека струята
бъде равномерна, със средна сила и диаметър на молив).
Грешка Описание на грешката Сигнализация Решение
E1 • Грешка на температурния
сензор
• Повтарящо се 2x бързо
премигване на контролните
лампички на дисплея.
• Обадете се в сервиза
(водонагревателят не работи).
E5 • Претопляне
(температура > 90 °C)
• Повтарящо се 3x бързо
премигване на контролните
лампички на дисплея.
• Грешката се изтрива
автоматично, когато
температурата падне под
зададената.
• Обадете се в сервиза ако
грешката се повтаря.
E44 • Включване на сухо
• Повтарящо се 4x бързо
примигване на контролните
лампички на дисплея.
• Напълнете водонагревателя
с вода.
• Грешката се трие като се
изключи водонагревателя или
с 3х натискане на бутона.
461011
9
BG

ПОДДРЪЖКА
Почиствайте външната повърхност на уреда с мек парцал и неагресивни течни препарати,
предназначени за почистване на гладки лакирани повърхности. Не използвайте препарати, съдържащи
алкохол или абразивни агенти.
С редовните сервизни проверки ще осигурите безпроблемно функциониране и дълъг жизнен цикъл
на водонагревателя. Гаранцията при ръждясване на котела важи само ако сте извършвали редовните
проверки за износването на предпазния анод. Периодът между отделните редовни проверки не бива
да бъде по-дълъг от посочения в гаранционната декларация. Проверките трябва да бъдат извършвани
от оторизиран сервизен техник и да се документират на гаранционната карта на продукта. Проверява
се износването на антикорозионния предпазен анод и при необходимост се почиства котления камък,
който се наслоява във вътрешността на водонагревателя в зависимост от качеството, количеството и
температурата на изразходваната вода. Сервизът ще определи датата на следващата контрола с оглед
на констатираното след проверката състояние.
Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя,
обърнете се към най-близкия оторизиран сервизен център за целта.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
НА УРЕДА
Тип OGB 30
E5
OGB 50
E5
OGB 80
E5
OGB 100
E5
OGB 120
E5
OGB 150
E5
Вместимост [l] 28,3 48,3 78,0 97,3 118,1 147,1
Количество смесена вода
при 40 °C V40 2) [l] -66 116 137 172 225
Номинално налягане [MPa (bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Маса / пълен с вода [kg] 21/51 28/78 34/114 39/139 44/164 50/200
Антикорозионна защита на
котела емайлиран / Mg анод • / • • / • • / • • / • • / • • / •
Защита срещу прегряване • • • • • •
Защита срещу включване
на сухо ••••••
Инсталирана мощност [W] 2100 2000
Брой и мощност на
нагревателите [W] 3 x 700 2 x 1000
Напрежение [V~] 230
Клас на защита I
Степен на защита IP24
Време за затопляне
от 10 °C до 65 °C [h] 0 59 1 38 2 37 3 16 3 55 4 54
Размери на опаковката [mm] 575 x 600
x 620
575 x 600
x 720
575 x 600
x 940
575 x 600
x 1085
575 x 600
x 1240
575 x 600
x 1455
461011
10
BG

ЗАПАЗВАМЕ СИ ПРАВАТА ДО ПРОМЕНИ,
КОИТО НЕ ОКАЗВАТ ВЛИЯНИЕ ВЪРХУ ФУНКЦИОНАЛНОСТТА НА УРЕДА.
Упътването за употреба е достъпно също така и на нашата интернет страница: http://www.gorenje.com.
1)
Регламент на комисията на ЕС 812/2013; EN 50440
2)
EN 50440
3)
Данните относно енергийната ефективност и потреблението на енергия важат само при включено интелигентно
устройство за управление.
Модел OGB 30
OR
OGB 50
OR
OGB 80
OR
OGB 100
OR
OGB 120
OR
OGB 150
OR
Определен профил на натоварване S M M L L XL
Клас на енергийна ефективност 1) BCCCCC
Енергийна ефективност при
затопляне на водата (ηwh) 1) [%] 35,3 37,2 36,9 38,1 37,4 38,1
Годишно потребление
на ел. енергия 1) [kWh] 525 1382 1393 2687 2739 4399
Дневно потребление
на ел. енергия 2) [kWh] 2,460 6,425 6,490 12,410 12,715 20,322
Настройка на температурата
на термостата ECO
Стойност "smart" 0 0 0 0 0 0
Модел OGB 30
SM
OGB 50
SM
OGB 80
SM
OGB 100
SM
OGB 120
SM
OGB 150
SM
Определен профил на натоварване S M M L L XL
Клас на енергийна ефективност 1) A B B C C C
Енергийна ефективност при
затопляне на водата (ηwh) 1) [%] 38,2 40 40 40 40 40
Годишно потребление
на ел. енергия 1) [kWh] 483 1241 1227 2462 2505 4001
Дневно потребление н
а ел. енергия 2) [kWh] 2,601 6,424 6,471 12,410 12,715 20,401
Настройка на температурата на
термостата ECO
Стойност "smart" 3) 111111
Седмично потребление
на ел. енергия със смарт
управление
[kWh] 12,641 23,119 24,179 47,414 48,914 78,282
Седмично потребление
на ел. енергия без смарт
управление
[kWh] 14,755 26,566 28,411 53,133 54,888 88,899
Модели с основна "EcoBase" регулация
Модели с "EcoSmart" регулация
461011
11
BG

Výrobek mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými,
smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a
znalostí, pouze pokud jsou pod dozorem, nebo pokud jsou poučeni o bezpečném
používání přístroje a rozumí možnému nebezpečí.
Děti si nesmí hrát s přístrojem.
Čištění a údržbu přístroje nesmí provádět děti bez dozoru.
Instalace musí být provedena v souladu s platnými předpisy a podle návodu výrobce.
Provést ji musí pro to vyškolený odborník.
Při uzavřeném, tlakovém systému připojení je potřeba na přívodní potrubí ohřívače
připevnit bezpečnostní ventil s jmenovitým tlakem 0,6 MPa (6 bar), 0,9 MPa (9 bar)
nebo 1,0 MPa (10 bar) (viz. tabulka), který zabrání zvýšení tlaku v kotli o více než 0,1
MPa (1 bar) nad jmenovitým tlakem.
Může dojít k odkapávání vody z odtokového otvoru bezpečnostního ventilu, proto
musí být odtokový otvor otevřený na atmosferický tlak.
Odtok bezpečnostního ventilu musí být umístěn směrem dolů a v prostoru, kde
nemrzne.
Pro správné fungování bezpečnostního ventilu je potřeba pravidelně provádět
kontroly, odstraňovat vodní kámen a prověřovat, zda-li bezpečnostní ventil není
blokován.
Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací ventil, tím
bychom omezili funkci tlakového zabezpečení ohřívače!
Před elektrickým zapojením je potřeba ohřívač nejprve naplnit vodou.
Ohřívač je zabezpečen proti selhání pracovního termostatu dodatečnou teplotní
pojistkou. V případě selhání termostatu v souladu s bezpečnostními standardy může
voda v ohřívači dosáhnout teploty až 130 °C. Při realizaci vodovodných instalací je
potřeba vzít v úvahu, že může dojít k uvedeným teplotním zatížením.
Při odpojení ohřívače z elektické sítě z něj vylijte vodu, pokud hrozí její zmrznutí.
Voda z ohřívače se vyprázdní skrze přívodní potrubí kotle. Za tím účelem je
doporučeno nainstalovat mezi bezpečnostní ventil a přívodní potrubí speciální T-člen
s výpustným ventilem.
Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale informovali o
nich nejbližší autorizovanou servisní službu.
UPOZORNĚNÍ
Naše výrobky jsou vybaveny životnímu prostředí a zdraví neškodnými prvky a jsou
vyrobeny tak, že je můžeme v jejich poslední životní fázi co nejjednodušeji rozložit a
recyklovat.
Recyklováním materiálů snižujeme množství odpadů a snižujeme potřebu výroby
nových materiálů (například kovů), které vyžadují hodně energie a způsobují
vypouštění nebezpečných látek. Postupy recyklace tak snižujeme použití přírodních
zdrojů, neboť můžeme odpadní součásti z plastu a kovů znovu vrátit do různých
výrobních procesů.
Pro více informací o systému nakládání s odpady navštivte své středisko pro
nakládání s odpady nebo prodejce, u kterého byl výrobek koupen.
461011
12
CS

Obr. 1: Svislá instalace na stěnu
Přípojné a montážní míry ohřívače [mm]
A B C G
OGB 30 E5 510 310 235 180
OGB 50 E5 610 400 240 260
OGB 80 E5 830 600 260 360
OGB 100 E5 975 750 255 510
OGB 120 E5 1130 900 260 510
OGB 150 E5 1345 1100 275 510
512
A
> 450
G
B C
G1/2
100
100
500
350
INSTALACE
Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku.
PŘED INSTALACÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY
SI, PROSÍM, POZORNĚ PŘEČTĚTE NÁVOD.
Ohřívač je vyroben v souladu s platnými normami a je řádně vyzkoušen, pro něj byl
vydán bezpečnostní certifikát a certifikát o elektromagnetické kompatibilnosti. Jeho
hlavní technické vlastnosti jsou uvedeny na štítku, nalepeném na dnu ohřívače v blízkosti
přípojného potrubí. Ohřívač smí připojit na vodovodní a elektrickou síť pouze pro to
vyškolený odborník. Zásahy do interiéru z důvodu opravy, odstaranění vodního kamene,
kontroly nebo výměny antikorozní ochranné anody, mohou být provedeny pouze
autorizovanou servisní službou.
Ohřívač umístěte co možná nejblíže odběrnému místu. Pokud ohřívač umístíte do
místnosti, ve které se nachází vana nebo sprcha, je nutné řídit se požadavky normy IEC
60364-7-701 (VDE 0100, Teil 701). Ohřívač připevněte na stěnu pro to určenými šrouby o
nominálním průměru nejméně 8 mm. Stěnu se zhoršenou nosnosní je nutné na místě, kam
ohřívač instalujete, nejprve patřičně zpevnit. Ohřívač je dovoleno připevnit na stěnu pouze
ve svislé poloze. S ohledem na případné pozdější zásahy servisní služby doporučujeme
instalovat ohřívač v souladu s montážními rozměry (viz. obr. 1).
461011
13
CS

PŘIPOJENÍ NA VODOVODNÍ SÍŤ
Přívod a odvod vody jsou na potrubí ohřívače barevně označeny. Přívod studené vody je
označen modrou barvou, odvod teplé vody červenou barvou.
Ohřívač je možné připojit na vodovodní síť dvěma způsoby. Uzavřený, tlakový systém
připojení umožňuje odběr vody na více odběrných místech. Otevřený, netlakový systém
umožňuje odběr vody jen na jednom odběrném místě. Vzhledem k vybranému systému
připojení musíte zabudovat také vhodné míchací baterie.
U uzavřeného, tlakového systému připojení (obr. 2) je na odběrných místech potřeba
použít tlakové míchací baterie. Z důvodu bezpečnosti provozu je nutné na přívodní
potrubí nainstalovat bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje
zvýšení tlaku v kotli o více než 0,1 MPa (1 bar) nad jmenovitým. Výstupní otvor na
bezpečnostním ventilu musí mít výstup na atmosferický tlak. Při ohřívání vody v ohřívači
se tlak vody v kotli zvyšuje až k hranici, která je nastavena na bezpečnostním ventilu.
Vzhledem k tomu, že je zabráněno vracení se vody zpátky do vodovodní sítě, může dojít
k ukapávání vody z odtokového otvoru bezpečnostního ventilu. Kapající vodu můžete
odvést do kanalizace přes zachycující nástavec, který namontujete pod bezpečnostním
ventilem. Výpustné potrubí, umístěné pod výstupem bezpečnostního ventilu, musí být
umístěno směrem přímo dolů a v prostředí, kde nemrzne.
Abyste se vyhli kapání vody z bezpečnostního ventilu, nainstalujte na přívodní potrubí
ohřívače expanzní nádobu o objemu nejméně 5 % objemu ohřívače.
Ke správnému fungování bezpečnostního ventilu je potřeba pravidelně provádět kontroly
za účelem odstranění vodního kamene, zkontroluje se také, zda-li bezpečnostní ventil
není blokován. Při kontrole musíte pohybem páčky nebo odšroubováním matice ventilu
(v závislosti na typu ventilu) otevřít výstup bezpečnostního ventilu. Přitom musí skrze
výstupní otvor ventilu vytéct voda, což je znak, že je ventil nezávadný.
U otevřeného, netlakového systému (obr. 3) je potřeba při vstupu vody do ohřívače
umístit nevratný ventil, zabraňující vytékání vody z kotle, pokud v síti dojde voda. U tohoto
systému připojení je dovoleno použítí pouze průtokové míchací baterie. V ohřívači se kvůli
ohřívání objem vody zvětšuje, to zapříčiňuje kapání vody z potrubí míchací baterie. Silným
utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však baterii
poškodit.
461011
14
CS

HT
T
H
1 2 3 4 a b 5 6 7
789
HT
T
H
1 2 3 4 a b 5 6 7
789
Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací ventil, tím
bychom omezili funkci tlakového zabezpečení ohřívače!
Ohřívač je možné připojit na domácí vodovodní síť bez redukčního ventilu, pokud je tlak v
síti nižší než jmenovitý tlak. Pokud tlak v síti přesahuje jmenovitý tlak, je nutné nainstalovat
redukční ventil.
Před elektrickým zapojením ohřívače je potřeba ohřívač nejprve naplnit vodou!
Při prvním plnění otevřete páčku teplé vody na míchací baterii. Ohřívač je naplněn,
když voda přiteče skrze výpust míchací baterie.
Obr. 2: Uzavřený (tlakový) systém
Obr. 3: Otevřený (netlakový) systém
LEGENDA
1 Tlakové míchací baterie
2 Expanzní nádoba
3 Bezpečnostní ventil
a - zkušební ventil
b - nevratný ventil
4 Nálevka s napojením na odtok
5 Zkušební nástavec
6 Redukční ventil tlaku
7 Uzavírací ventil
8 Nevratný ventil
9 Průtoková míchací baterie
H Studená voda
T Teplá voda
461011
15
CS

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ
Před zapojením do elektrické sítě je do ohřívače potřeba
nainstalovat napájecí šňůru minimálního průřezu alespoň
1,5 mm2(H05VV-F 3G 1,5 mm2), proto je nutné odstranit
ochranný kryt.
Příprava na oddělení všeh pólů musí být vestavěna v elektrické
instalaci v souladu s národními instalačními předpisy.
LEGENDA
1 Přípojná sponka
2 Dvoupólová pojistka
3 Elektronický regulátor
4 Topné těleso
5 Teplotní detektor
L Fázový vodič
N Neutrální vodič
Ochranný vodič
UPOZORNĚNÍ: Před každým zásahem do interiéru ohřívače je nutné ohřívač odpojit
z elektrické sítě. Zásah muže provést pouze vyškolený odborník!
Obr. 4: Odstrnění ochranného krytu
Obr. 5: Schéma elektrického připojení
1
N
230 V~
H1
K1
1
2
3
T1 T2
L
N
L
5
3
2
4
461011
16
CS

POUŽITÍ OHŘÍVAČE
Po připojení na vodovodní a elektrickou síť je ohřívač připraven k použití. Při připojení
na napájecí napětí ohřívač přejde od stavu připravenosti. Ve stavu připravenosti ohřívač
udržuje teplotu vody na 10°C.
Na obrázku je popsán jeden z modelů elektronického regulátoru. Vzhledem k tomu, že
mohou mít ohřívače, pro které je určen tento návod, různá vybavení, mohou být popsány
také funkce a vybavení, které váš ohřívač nemá.
Ohřívač, který je vybavený elektronickým regulátorem "EcoBase", umožňuje nastavení
teploty vody, znázornění teploty vody a diagnostiku závad.
Ohřívač s "EcoSmart" regulátorem, mimo funkce "EcoBase", umožňuje také chytrý režim
fungování ohřívače, se kterým snížíte spotřebu elektrické energie.
Zapnutí / vypnutí ohřívače
Ohřívač vody zapnete delším stisknutím (3s) tlačítka
2
.
Dalším delším stisknutím (3s) slačítka
2
ohřívač přejde do stavu připravenosti.
Obr. 6: Ovládací panel
LEGENDA
1
- ukazatel nastavené/skutečné teploty vody v ohřívači, signalizace závad
2
- tlačítko On/Off, nastavení teploty
3
- indikace fungování topného tělesa (pouze u modelů "EcoBase")
- indikace fungování "SMART" režimu (pouze u modelů "EcoSmart")
4
- tlačítko pro zapnutí/vypnutí "SMART" režimu
(pouze u modelů "EcoSmart")
5
- model "EcoBase" nebo "EcoSmart"
1
2
4
5
3
461011
17
CS

Fungování ohřívače – ruční nastavení
Teplotu nastavujte stisknutím tlačítka
2
na požadovanou teplotu (přednastavená teplota
je 57°C).
- Ochrana proti zmrznutí, teplota přibližně 10 °C.
- Teplota vody přibližně 35 °C.
- Teplota vody přibližně 57 °C.
- Teplota vody přibližně 75 °C.
Když dosáhnete maximální hranice " ", se s následujícím stisknutím tlačítka
2
vrátíte na
začátek " ". Doporučujeme nastavení na pozici " ". Toto nastavení je nejúspornější;
teplota vody bude přibližně 57 °C, vylučování vodního kamene a teplotní ztráty budou
menší než při nastavení na vyšší teplotu.
Fungování elektrického topného tělesa signalizuje červená kontrolka
3
(pouze u modelů
"EcoBase"), která svítí, dokud se voda v ohřívači nesehřeje na nastavenou teplotu, nebo
do záměrného vypnutí. Teplotu vody v ohřívači znázorňuje schéma
1
.
Pokud máte v plánu ohřívač delší dobu nepoužívat, zajistěte jeho obsah před zmrznutím
tím způsobem, že nastavíte teplotu na pozici " ". Při tomto nastavení bude ohřívač
udržovat teplotu vody přibližně na 10 °C.
Fungování ohřívače v režimu "EcoSmart"
(pouze u modelů "EcoSmart")
Tento režim je vhodný především v případě, pokud máte ustálené návyky, co se týká
spotřeby teplé vody (např. sprchování každý den přibližně ve stejnou hodinu). Pro
fungování ohřívače v "EcoSmart" režimu je potřeba zapnout nahrávání. V času nahrávání
si elektronický regulátor zapamatuje vaše návyky, které následně použije při ohřívání vody
po konci nahrávání. Nahrávání trvá 7 dní. Fungování v režimu "EcoSmart" sníží spotřebu
elektrické energie.
• Stiskem tlačítka
4
začnete s nahráváním vašich návyků. V době nahrávání bliká
zelená kontrolní dioda
3
. Když nahrávání po 7 dnech skončí, zaznamenaný režim se
automaticky zapne. V době činnosti ohřívače v režimu "EcoSmart" svítí zelená kontrolní
dioda
3
.
• Opakovaným stisknutím tlačítka
4
vypnete nahrávání a fungování režimu "EcoSmart".
Ohřívač se vrátí do základního režimu fungování . Vodu ohřívá s ohledem na nastavenou
teplotu.
• Opakované zapnutí "EcoSmart" funkce je možné stisknutím tlačítka
4
. Pokud byl již
nahrán režim činnosti (nahrávání nebylo přerušeno), zapne se. Svítí zelená kontrolní
dioda
3
. Pokud bylo nahrávání přerušeno, začne se nové 7 denní nahrávání. Bliká zelená
kontrolní dioda
3
.
• V případě, že má elektronický regulátor uložen režim fungování a návyky při spotřebě
teplé vody se změní, je potřeba začít s novým nahráváním. Znovu nahrávat začnete s
delším stisknutím tlačítka
4
. Nahrávání trvá dalších 7 dní.
461011
18
CS

Funkce antilegionela
Pokud se voda v ohřívači během 14-ti dní neohřeje na teplotu 65 °C, zapne se funkce
antilegionela, která vodu v ohřívači sehřeje na 70 °C a udržuje ji při této teplotě 120 minut.
Indikace závad
V případě závady začnou na displeji blikat kontolní diody.
Vyprázdnění ohřívače
Při odpojení ohřívače z elektrické sítě je nutné z něj vypustit vodu (hrozí její zmrznutí).
Voda z ohřívače se vyprázdní skrze přívodní potrubí ohřívače. Za tím účelem se při
instalaci doporučuje umístit mezi bezpečnostní ventil a přívodní potrubí speciální T-člen
s výpustným ventilem. Před vypoušťením je potřeba ohřívač vypnout z elektrické sítě,
otevřít páčku teplé vody na připojené míchací baterii a vypustit teplou vodu. Když se voda
v ohřívači ochladí, zavře se ventil přívodu studené vody a odmotá se pohyblivé potrubí
na přívodu teplé vody do ohřívače. Nyní můžete ohřívač vyprázdnit přes výpustný ventil
na přítokovém potrubí. Po vyprázdnění vody přítokovým potrubím zůstane v ohřívači
menší množství vody. Při následném plnění ohřívače vodou je doporučeno otevřít páčku
teplé vody na míchací baterii a nechat vodu téct alespoň 2 minuty skrze výpustné potrubí
míchací baterie (proud vody by měl být stejnoměrný, střední síly, tloušťky tužky).
Závada Popis závady Signalizace Řešení
E1
• Závada teplotního čidla
• Opakující se 2x rychlé
bliknutí kontrolní diody
na displeji.
• Kontaktujte servisní
službu (ohřívač
nefunguje).
E5
• Přehřívání
(teplota > 90 °C)
• Opakující se 3x rychlé
bliknutí kontrolní diody
na displeji.
• Závada se automaticky
odstraní, když se teplota
sníží pod nastavenou
hodnotu.
• Pokud se závada opakuje,
kontaktujte servisní
službu.
E44 • Suché zapnutí
• Opakující se 4x rychlé
bliknutí kontrolní diody
na displeji.
• Ohřívač naplňte vodou.
• Závada se odstraní
vypnutím ohřívače, resp.
třísekundovým stisknutím
tlačítka.
461011
19
CS

ÚDRŽBA
Vnějšek ohřívače čistěte měkkým hadrem a neagresivními tekutými čistícími prostředky,
určenými k čištění hladkých lakovaných povrchů. Nepoužívejte čistící prostředky s
obsahem alkoholu a abrazivní čisticí prostředky.
Pravidelnými servisními kontrolami zajistíte správný provoz a dlouhou životnost ohřívače.
Záruka proti korozi kotle je platná pouze v případě, pokud jsou prováděny pravidelné
předepsané kontroly opotřebení ochranné anody. Doba mezi pravidelnými revizemi nesmí
být delší než je uvedeno v záručním listu. Kontroly musí být prováděny autorizovaným
servisem, který Vám kontrolu eviduje v záručním listu výrobku. Při revizi se zkontroluje
opotřebování antikorozní ochranné anody a podle potřeby se odstraní vodní kamen, který
se, v závislosti na kvalitě, množství a teplotě spotřebované vody, usadí uvnitř ohřívače.
Zákaznický servis Vám po revizi ohřívače, s ohledem na jeho stav, také doporučí datum
příští kontroly.
Prosíme, abyste případné poruchy na ohřívači neopravovali sami,
ale informovali o nich nejbližší autorizovanou servisní službu.
TECHNICKÉ VLASTNOSTI
PŘÍSTROJE
Typ OGB 30
E5
OGB 50
E5
OGB 80
E5
OGB 100
E5
OGB 120
E5
OGB 150
E5
Objem [l] 28,3 48,3 78,0 97,3 118,1 147,1
Množství smíchané vody
při 40 °C V40 2) [l] -66 116 137 172 225
Jmenovitý tlak [MPa (bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplněno vodou [kg] 21/51 28/78 34/114 39/139 44/164 50/200
Antikorozní ochrana kotle
Emajlováno / Mg anoda • / • • / • • / • • / • • / • • / •
Ochrana proti přehřívání • • • • • •
Ochrana protu suchému
zapnutí ••••••
Přípojové napětí [W] 2100 2000
Počet a napětí hořáků [W] 3 x 700 2 x 1000
Napětí [V~] 230
Třída ochrany I
Stupeň ochrany IP24
Doba ohřívání z 10 °C na 65 °C [h] 0 59 1 38 2 37 3 16 3 55 4 54
Rozměry krytu [mm] 575 x 600
x 620
575 x 600
x 720
575 x 600
x 940
575 x 600
x 1085
575 x 600
x 1240
575 x 600
x 1455
461011
20
CS
