Bedienungsanleitung 3-349-592-02
Operating Instructions 1/9.20
Mode d’emploi

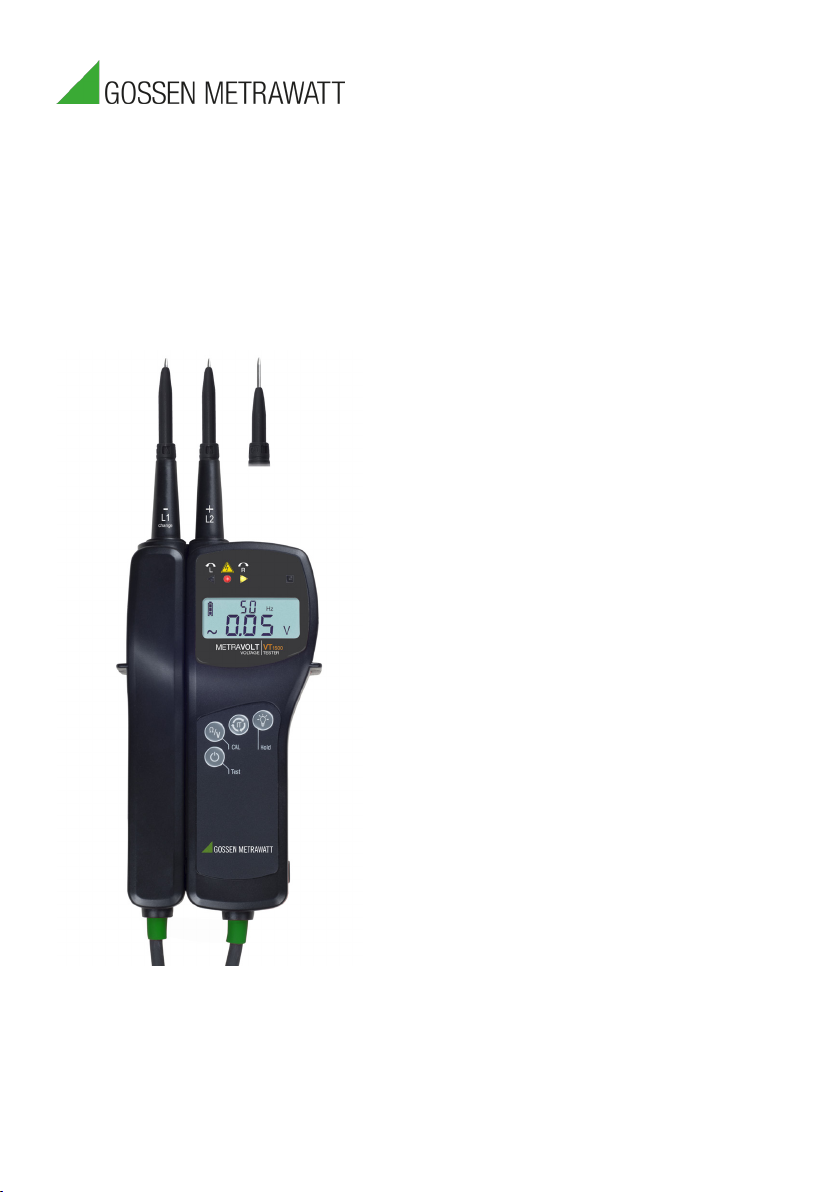

METRAVOLT VT 1500
Spannungs- und Durchgangsprüfer
Voltage-Continuity Tester
Détecteur de tension et de continuité

2
Symbole auf dem Gerät
Achtung! Bedienungsanleitung beachten!
Dieses Gerät muss gemäß den geltenden Richtlinien und
Gesetzen (für Europa:WEEE 2012/19/EU) fachgerecht
entsorgt werden. Bei Fragen zur Altgeräte-Rücknahme
wenden Sie sich bitte an www.gmci-service.com
EG-Konformitätskennzeichnung
TRon
RTo
Einschaltdauer bei höchster Nennspannung
Erholzeit nach Prüfung mit höchster Nennspannung
Gerät zum Arbeiten unter Spannung
Taster (geschaltet)
2
345
1
6
7
8
9
10
12
14

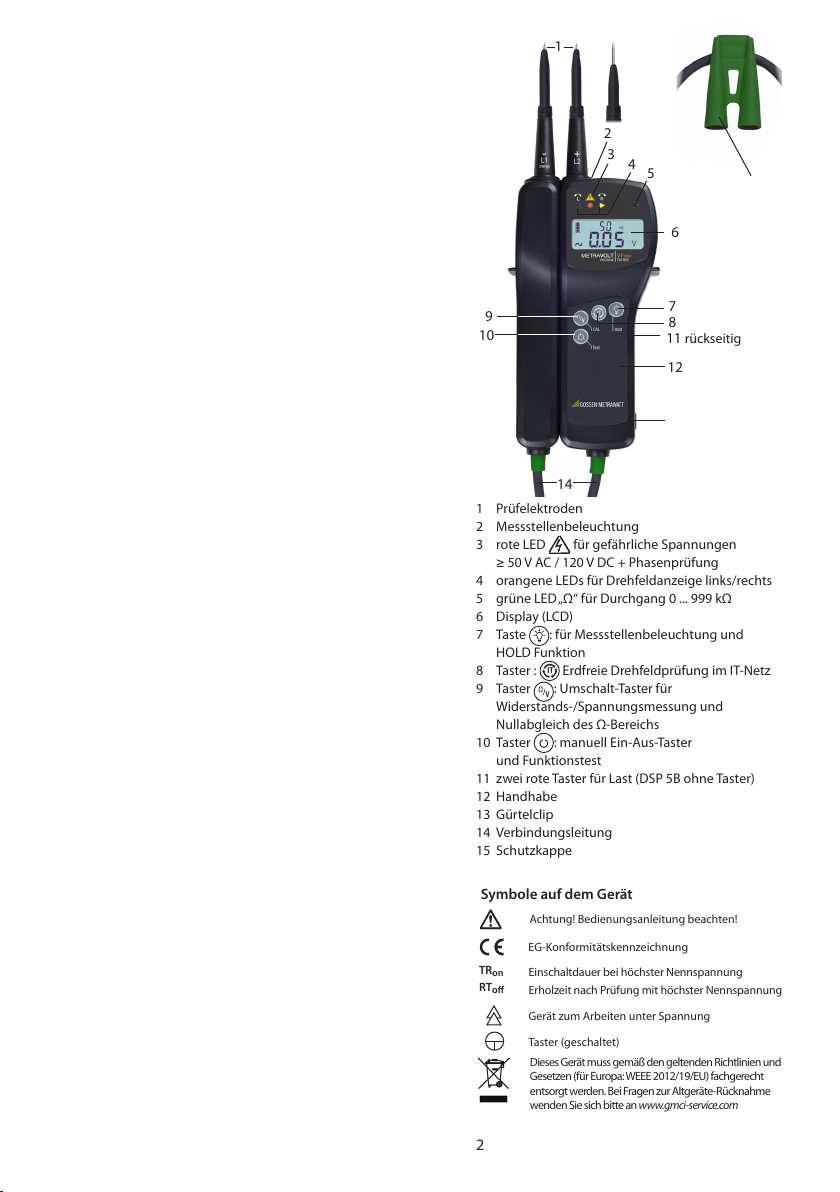

1 Prüfelektroden
2 Messstellenbeleuchtung
3 rote LED für gefährliche Spannungen
≥50 V AC / 120 V DC + Phasenprüfung
4 orangene LEDs für Drehfeldanzeige links/rechts
5 grüne LED„Ω“ für Durchgang 0 ... 999 kΩ
6 Display (LCD)
7 Taste : für Messstellenbeleuchtung und
HOLD Funktion
8 Taster : IT Erdfreie Drehfeldprüfung im IT-Netz
9 Taster Ω/V: Umschalt-Taster für
Widerstands-/Spannungsmessung und
Nullabgleich des Ω-Bereichs
10 Taster : manuell Ein-Aus-Taster
und Funktionstest
11 zwei rote Taster für Last (DSP 5B ohne Taster)
12 Handhabe
13 Gürtelclip
14 Verbindungsleitung
15 Schutzkappe
11 rückseitig
13 rückseitig
15

3
1. Anwendung
Der METRAVOLT VT 1500 ist ein zweipoliger, digital
anzeigender Spannungsprüfer, nach
DIN EN 61243-3 (VDE 0682 Teil 401).
Mit Ihm können Sie Spannungen von
0 V bis 1000 V AC / 1500 V DC bei Frequenzen bis 2 kHz,
sowie Phase, Drehfeldrichtung und Durchgang
prüfen.
Mit dem präzisem Messbereich für Kleinspannungen
0,00 bis 19,99 V können z.B. genaue Messungen von
Batteriespannung durchgeführt werden.
Durchgangsprüfungen im Bereich von 0,00 bis
999 kΩ sind möglich.
Der METRAVOLT VT 1500 ist durch seine hohe
Schutzart (IP 65) auch bei Niederschlägen einsetzbar.
Er kann bis 1000 V in CAT IV-Umgebungen sicher
eingesetzt werden.
Die zuschaltbare Last ermöglicht das Erkennen von
Störspannungen, einen RCD-Schnelltest und den
Anlauftest von digitalen Stromzählern im Bereich
von 0 V bis 1000 V AC / 1200 V DC.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Hierzu
sind besonders die Sicherheitshinweise und die
technischen Daten mit den Umgebungsbedin-
gungen zu beachten.
Eine andere Verwendung ist unzulässig und kann zu
Unfällen oder Zerstörung des Gerätes führen.
Diese führen zu einem sofortigen Erlöschen jeglicher
Garantie- und Gewährleistungsansprüche.
2. Sicherheitshinweise
Sie haben sich für ein Gerät entschieden, das Ihnen
ein sehr hohes Maß an Sicherheit bietet. Bei be-
stimmungsgemäßer Verwendung gewährleistet es
sowohl die Sicherheit der bedienenden Person als
auch die des Gerätes.
Um den sicherheitstechnisch einwandfreien
Zustand zu erhalten und die gefahrlose Verwen-
dung sicherzustellen, ist es unerlässlich, dass Sie
vor dem Einsatz Ihres Gerätes diese Bedienungs-
anleitung sorgfältig und vollständig lesen und
diese in allen Punkten befolgen.
Hohe Sicherheit bietet das Gerät durch
Vorwiderstände mit großen Schutz- und Kriechstre-
cken sowie zwei völlig unabhängige voneinander
arbeitende Prüfsysteme:
- LV-Anzeige, die auch ohne Batterie vorhandene
Spannung durch eine LED sicher anzeigt.
- Digitalanzeige für exakte Prüfwerte.
Der Spannungsprüfer erfüllt alle Anforderungen der
Normvorschrift „Arbeiten unter Spannung –
Spannungsprüfer“ EN 61243-3.

4
Bitte beachten Sie folgende
Sicherheitsvorkehrungen:
Die Spannungsangaben auf dem METRAVOLT
VT 1500 sind Nennwerte. Der Spannungsprüfer
darf nur in Anlagen mit dem angegebenen Nenn-
spannungsbereich benutzt werden.
Eine einwandfreie Anzeige ist nur im Tempera-
turbereich von - 15° C ... + 55° C sichergestellt.
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Prüfelektro-
den nicht zu berühren.
 Die maximal zulässige Einschaltdauer beträgt 2 min.
Nur sachkundige Personen dürfen Arbeiten mit
diesem Produkt duchführen. Der Benutzer muss
mit den Gefahren der Spannungsmessung und
den Einhaltungen der Vorsichtsmassnahmen und
dem ordnungsgemäßen Gebrauch des Span-
nungsprüfers vertraut sein.
Arbeiten dürfen nur mit entsprechender Schutz-
ausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen
unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche
Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften in Deutschland:
DGUV Vorschrift 3 (BGV A3) oder DIN EN 50110-1.
Spannungsprüfer müssen kurz vor und nach
Möglichkeit auch nach dem Einsatz auf Funktion
geprüft werden. Führen Sie den Funktionstest
durch.
Fällt hierbei die Anzeige eines oder mehrerer
Systeme aus, darf das Gerät nicht mehr
verwendet werden.
Die rote LED dient nur als Warnung vor
gefährlichen Spannungen und nicht als
Messwert.
Dieser Spannungsprüfer kann bei ungedrückten
Lasttastern durch die relativ hohe Impedanz bei
vorhandenen Störspannungen die eindeutige
Anzeige „Betriebsspannung nicht vorhanden“
nicht ermöglichen. Wenn die Anzeige „Spannung
vorhanden“ bei einem Teil erscheint, der als von
der Anlage getrennt gilt, wird empfohlen die
Prüfung mit gedrückten Tastern (zugeschalteter
Last) zu wiederholen und den Zustand
„Betriebsspannung nicht vorhanden“
nachzuweisen und festzustellen.
Bei Ermittlung von Außenleitern und der Dreh-
feldrichtung kann die Wahrnehmbarkeit der
Anzeige beeinträchtigt sein, z.B. bei der Verwen-
dung von isolierenden Körperschutzmitteln, bei
ungünstigen Standorten wie Holztrittleitern oder
isolierenden Fußbodenbelägen sowie bei ungün-
stigen Beleuchtungsverhältnissen und bei einem
nicht betriebsmäßig geerdeten Wechselspan-
nungssystem.
Das Batteriefach muss vor Verwendung
geschlossen sein.
Unbefugte dürfen den Spannungsprüfer nicht
zerlegen.

Vor Verwendung des Prüfers ist das Gehäuse und
die Messleitung auf Beschädigungen zu überprü-
fen. Wenn Beschädigungen zu erkennen sind,
darf der Prüfer nicht mehr verwendet werden.
Bei starker Verschmutzungen ist der Prüfer vor
der Verwendung zu säubern.
Die Lagerung des Spannungsprüfers muss in
trockener und sauberer Umgebung erfolgen.
3. Inbetriebnahme
3.1 Batterie
In Ihr Gerät sind bereits Batterien eingesetzt.
Der Batteriezustand wird durch das Batteriesymbol
auf dem Display angezeigt (siehe Abschnitt 7.1).
3.2 Vorbereitung
Schutzkappe von den Elektroden abziehen.
Den Gri mit der Prüfspitze L1 nach oben schieben
und von dem Anzeigeteil trennen.
Für Prüfungen an Schukosteckdosen kann der Gri
am Anzeigeteil eingerastet bleiben, bei anderen
Prüfungen sowie dem Eigentest muss dieser
getrennt werden.
5
ausrasten

3.3 Prüfen von Anzeige und Funktion (Eigentest)
Nach EN 50110 -1 müssen Spannungsprüfer
mindestens unmittelbar vor und nach Möglichkeit
auch nach dem Gebrauch auf einwandfreie Funktion
überprüft werden.
Schritt 1 - Test der Anzeige
Für den Eigentest muss das Gerät ausgeschaltet
sein. Drücken Sie den Taster und halten Sie
diesen gedrückt. Auf dem Display leuchten alle
Segmente, die Hintergundbeleuchtung wechselt
zwischen rot und weiß. Zusätzlich blinken alle
LEDs und der Summer ertönt.
Wenn Sie den Taster los lassen, wird „TEST“
angezeigt und die Funktionsprüfung verlangt.
Schritt 2 - Überprüfen der Funktion
Halten Sie die beiden Prüfelektroden zusammen.
Das Display zeigt„Rdy“ und die grüne LED„Ω“
leuchtet.
Die Gesamtfunktion des Gerätes einschließlich der
Verbindungsleitung ist überprüft und ok.
Wird „Err“ nach ca. 4 s auf rotem Display angezeigt,
war der Eigentest nicht erfolgreich. Der Spanungs-
prüfer darf nicht mehr verwendet werden.
Hinweis: Die batterieunabhängige Anzeige-
funktion der roten LED wird bei dem Eigentest
nicht mitgeprüft. Durch den hoch zuverlässigen
Aufbau und die redundante Digitalanzeige ist
die gesonderte Prüfung vor Gebrauch nicht
erforderlich.
Alternativ kann die Funktion an einer bekannten
Spannungsquelle >50V AC und > 120 V DC
überprüft werden.
Es müssen beide Systeme anzeigen:
- die rote LED
- der Spannungswert auf dem Display
Achtung!
Fällt bei dem Eigentest eine Anzeige auch nur
teilweise aus, darf der Spannungsprüfer nicht mehr
verwendet werden!

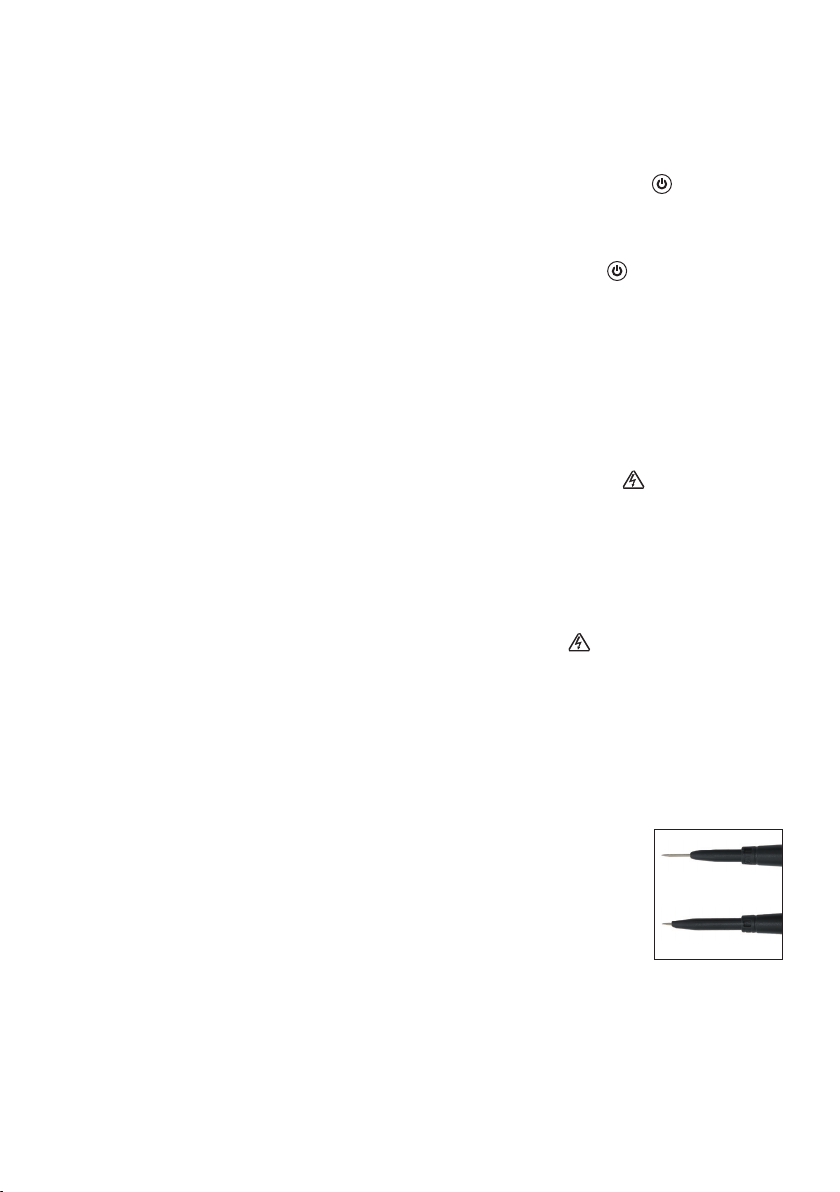

3.4 Einstellen der Elektrodenlänge
Die Länge der Prüfelektroden kann auf 16 mm oder
4 mm eingestellt werden:
Lang: Drehen Sie die Hülse
nach rechts und schieben
Sie diese nach unten bis
sie einrastet.
Kurz: Ziehen Sie die Hülse
heraus und sichern diese
durch eine Drehung nach
links.
Hinweis:
Die im Feld dargestellte Kennzeichnung CAT II / CAT IV
ist für Spannungsprüfer nicht von Bedeutung.
6

7
4. Messen und Prüfen
4.1 Allgemeine Hinweise
Bei einer Spannung ab 12 V schaltet sich der
METRAVOLT VT 1500 automatisch ein oder von
Durchgangsprüfung auf Spannungsprüfung um.
Hinweis:
Bei Spannungen unter 12 V muss das Gerät durch
den Taster ein- bzw. durch den Taster
Ω
/V
umgeschaltet werden.
Das Gerät schaltet sich etwa 30 s nach der letzten
Messung aus.
Hinweis:
Bei einpoligem Anlegen einer Prüfspitze an
Spannung oder an ein statisch aufgeladenes Objekt
kann sich der Spannungsprüfer einschalten. Dieser
Vorgang ist ohne Bedeutung.
4.2 Spannung prüfen
Achtung!
Der Funktionstest (siehe 3.3) muss erfolgreich durch-
geführt worden sein.
Setzen Sie die beiden Prüfelektroden mit sicherem
Kontakt auf die Messstellen.
Folgende Anzeige erscheint:

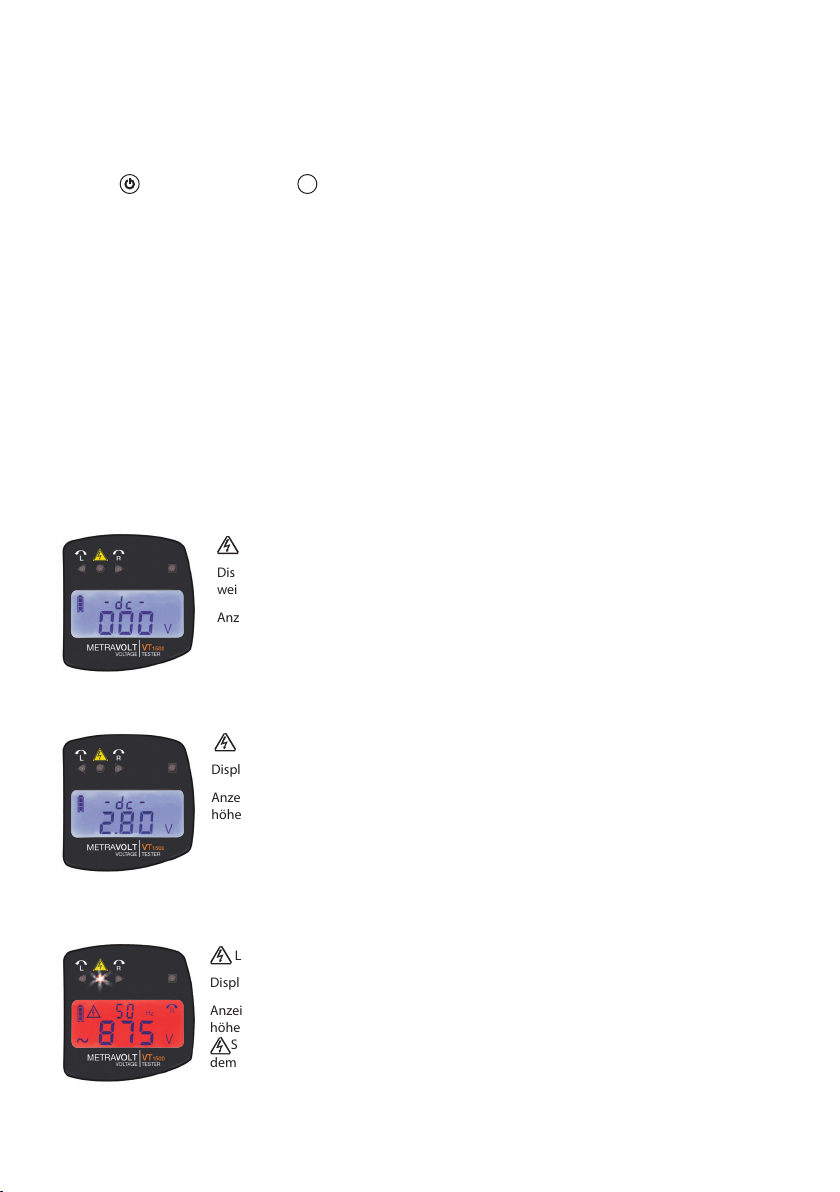

Keine Spannung
LED aus
Displaybeleuchtung
weiß oder aus
Anzeige 0.00 V
Kleinspannungen unter 50 V AC / 120 V DC
LED aus
Displaybeleuchtung weiß
Anzeige der Spannungs-
höhe und Frequenz
Gefährliche Spannungen über 50 V AC/120 V DC
LED leuchtet
Displaybeleuchtung rot
Anzeige der Spannungs-
höhe und Frequenz und
Symbol erscheint auf
dem Display

8
Hinweis: Sie können Prüfungen oberhalb des nach
IEC 61243-3 geprüften Nennspannungsbereiches
durchführen.
Der maximale Anzeigebereich ist 1200V AC / 1500V DC.
Die Lastzuschaltung darf hierbei nur bis maximal
1200 V AC / DC betätigt werden.
Bei Lastprüfungen im unzulässigem Bereich erfolgt
die Warnung„Load“ /„- OL -“ in der oberen
Displayzeile.
Bei Prüfungen oberhalb des geprüften Nennspan-
nungsbereiches wird der Messwert blinkend auf
dem Display angezeigt.
Unzulässige Spannungen über 1200 V AC / 1500 V DC
Vor Spannungen über 1200 V AC / 1500 V DC warnt
die Anzeige„OL“ und eine akustische Warnmeldung.
In diesem Fall muss die Prüfung sofort abgebrochen
werden!
4.3 Frequenzanzeige
In der oberen Displayzeile kann gleichzeitig zur
Spannung die Netzfrequenz in Hz angezeigt werden.
Bei Gleichspannung wird„dc“ signalisiert.
Die Frequenzanzeige kann bei Bedarf ein- oder
ausgeschaltet werden. Halten Sie hierzu bei
eingeschaltetem Gerät die Taste gedrückt bis
die Anzeige„FrEq“ und„on“ /„o“ erscheint.
4.4 Funktion Messwerte„festhalten“ (Hold)
Sie können den angezeigten Messwert auf dem
Display„festhalten“. Drücken Sie während der Span-
nungsmessung die Taste -Hold. Der Wert wird
für ca. 30 s oder bis Sie die Taste -Hold erneut
drücken angezeigt.
4.5 Lastzuschaltung
Wenn beide rückseitigen Taster betätigt werden,
wird ein niedriger Widerstand zugeschaltet.
Die zugeschaltete Last wird durch die Anzeige
„Load“ signalisiert.
Die Last ist spannungs- und zeitabhängig. Sie regelt
sich aus Sicherheitsgründen selbsttätig herunter.
Bei 230 V und 20°C Umgebungstemperatur beträgt
die Last etwa 10 s lang 40 mA. Danach wird sie
hochohmig.
Nach einer Abkühlphase von 30 s ist die Last wieder
bereit.
Die Lastprüfung ist nur im Nennspannungsbereich
zulässig! Bei Spannungen > 1000 V AC / 1200 V DC
erfolgt die Warnung „Load“ /„- OL -“ in der oberen
Displayzeile.
4.5.1 RCD-Schnelltest
Durch die zugeschaltete Last können auch RCDs
(Fi-Schutzeinrichtungen) bis 30 mA bei 230 V
ausgelöst werden:
- Prüfen Sie hierzu die Spannung zwischen Phase
und Schutzleiter (Erde). Die Anzeige zeigt ca. 230 V
- Betätigen Sie beide rückseitigen Taster
- Der RCD löst aus und die Anzeige zeigt 0 V.

4.5.2 Prüfen auf Störspannung
Durch die zugeschaltete Last können induktive und
kapazitive Störspannungen unterdrückt werden:
- Prüfen Sie hierzu die Spannung der vermeintlich
abgeschalteten Leitung / Phase und Neutralleiter.
Die Anzeige zeigt eine Störspannung (z.B. 120 V).
- Betätigen Sie beide rückseitigen Taster
- Die zu prüfende Spannung wird belastet.
Bei eingekoppelten Störspannungen bricht die
geprüfte Spannung sichtbar zusammen.
Bei Betriebsspannung bleibt der zuvor angezeigte
Wert bestehen (z.B. 120 V).
Achtung!
Störspannungen müssen vor der weiteren Arbeit
geerdet werden.
4.5.3 Kondensatorentladung
Durch die zugeschaltete Last können
Kondensatoren entladen werden:
- Prüfen Sie hierzu die Kondensatorspannung
- Betätigen Sie beide rückseitigen Taster
- Der Kondensator wird entladen
4.5.4 Zähleranlauf prüfen
Der METRAVOLT VT 1500 ist durch seine zugeschal-
tete Last zum Anlauftest von digitalen Stromzählern
geeignet:
- Prüfen Sie hierzu die Spannung der Ausgangseite
des Zählers zwischen Phase und Neutralleiter.
Die Anzeige zeigt ca. 230 V.
- Betätigen Sie beide rückseitigen Taster und halten
Sie diese gedrückt.
- Die Anzeige des Stromzählers zeigt ca. 6 - 15 W
Leistung an.
Dieser Vorgang muss für alle Phasen zu wiederholen.
Zudem muss die Drehfeldrichtung geprüft werden.
(siehe 4.6)
9

4.6.2 Prüfen der Drehfeldrichtung
Das Drehfeld zwischen zwei Phasen im geerdeten
Drehstromnetz wird durch Anlegen beider Prüfspitzen
und Umfassen des Handgries des Anzeigeteils wie
folgt festgestellt:
- Suchen Sie einpolig die Außenleiter
(siehe Phasenprüfung).
- Legen Sie beide Prüfspitzen an zwei Außenleiter
an (Anzeige 400 V).
- Liegt die Phase L1 an der Prüfspitze vom
Handgri (- L1) und L2 an der Prüfspitze vom
Anzeigeteil (+L2), so leuchtet die LED „R“ bei
Rechtsdrehfeld. Leuchtet die LED „L“ so liegt
ein Linksdrehfeld vor.
- Das Prüfergebnis ist durch Tauschen der
beiden Prüfspitzen zu kontrollieren. Hierbei muss
die entgegengesetzte Drehrichtung angezeigt
werden.
Falls 230 V statt 400 V angezeigt wird, ist möglicher-
weise der Neutralleiter mit einer der beiden Prüfspit-
zen kontaktiert.
4.6.3 Drehfeldrichtungsprüfung
ohne Erdbezug (IT-Netze)
Der Prüfbereich ist 20 - 1200 V AC / 50 Hz
- Bestimmen Sie die Außenleiter mit Hilfe des
Polsuchers oder zweipolig gegen Erde
- Drücken Sie die IT Taste um die Prüfung zu
beginnen. Im Display erscheint „rdy“ und
„– U –“ welches die Prüfbereitschaft signalisiert.
- Messen Sie die ersten 2 Phasen, z.B. L1 zu L2.
Im Display erscheint anschließend die Meldung
„chang“ und „L1“. Wechseln Sie den Griteil L1
innerhalb von 5 s zur nächsten Phase.
Achtung! Der Anzeigeteil (L2) muss dabei an der
ursprünglichen Phase verbleiben!
- Sobald der Handgri (L1) getauscht wurde
erscheint im Display die Drehfeldrichtung der
aktuell gemessenen Phasen: „RiG“ für ein
Rechts- bzw „LEF“ für ein Linksdrehfeld.
Die Drehfeldrichtung wird zusätzlich durch die
LEDs angezeigt. Ein erneutes Zurücktauschen zur
vorherigen Phase ist nicht möglich.
4.6 Phase und Drehfeldrichtung prüfen
Achtung!
Diese Prüfungen funktionieren erst ab Spannungen
von 165 V (50 Hz) gegen Erde.
Bei diesen Prüfungen muss das Gerät an der Hand-
habe des Anzeigeteils fest umfasst werden.
Hinweis: Es können isolierende Handschuhe
getragen werden.
Prüfungen können durch ungünstige Standorte wie
Holztrittleitern oder stark isolierende Fußboden-
beläge und bei nicht betriebsmäßig geerdeten
Wechselspannungssystemen beeinträchtigt werden.
4.6.1 Phasenprüfung
Die Ermittlung des Außenleiters erfolgt durch
Anlegen der Prüfspitze +L2 an den Leiter.
Wird„POL“ auf dem Display angezeigt und leuchtet
die LED, ist der Leiter spannungsführend.
10

- Das Prüfergebnis ist durch Tauschen der
beiden Prüfspitzen zu kontrollieren. Hierbei muss
die entgegengesetzte Drehrichtung angezeigt
werden.
Hinweis: Wird die Meldung„chang“ und „Err“
angezeigt war der Wechsel zur nächsten Phase feh-
lerhaft (abgerutscht). Die Prüfung muss wiederholt
werden.
4.7 Widerstand und Durchgang prüfen
Drücken Sie bei eingeschaltetem Gerät auf den
Taster
Ω
/V
.
„OL“ und„MΩ“ wird angezeigt.
Setzen Sie beide Prüfelektroden mit sicherem
Kontakt auf die Messstellen auf.
Bei Widerstandswerten von 0,00 ... 1,99 kΩ
wird der Messwert in„kΩ“ angezeigt.
Gleichzeitig leuchtet die grüne LED„Ω“ und der
Schallgeber gibt Signal.
Bei Widerstandswerten von 2,0 kΩ ... 999 kΩ
wird der Messwert in„kΩ“ angezeigt.
Gleichzeitig blinkt die LED„Ω“.
Der Schallgeber ist aus.
Bei Widerstandswerten über 1 MΩ
wird „OL“ und„MΩ“ angezeigt.
Die LED„Ω“ und der Schallgeber sind aus.
Funktion Messwerte„festhalten“ (HOLD)
Solange Sie den Taster -Hold gedrückt halten,
können Sie den aktuell gemessenen Widerstands-
wert auf dem Display festhalten.
Nullabgleich
Der Nullpunkt im Widerstandmessbereich kann bei
Bedarf wie folgt kalibriert werden:
Halten Sie die beiden Prüfelektroden fest zusammen
und den Taster
Ω
/V
gedrückt,„CAL“ erscheint.
Die Elektroden müssen solange zusammen gehalten
werden bis die Zeit abgelaufen ist. Wenn„0,00 kΩ“
angezeigt wird und die LED„Ω“ leuchtet, ist die
Kalibrierung erfolgreich beendet.
Hinweis: Bei der Durchgangsprüfung ist der Pluspol
der Messspannung, die mit +L2 gekennzeichnete
Prüfspitze. Wird in diesem Betriebsmodus eine
Spannung >12 V angelegt, schaltet das Gerät auf
Spannung prüfen um.
5. Messstellenbeleuchtung
Der METRAVOLT VT 1500 ist mit einer Messstellen-
beleuchtung ausgestattet.
Drücken Sie vor der Messung den Taster um das
Licht ein-/auszuschalten.
Hinweis: Diese Funktion ist bei Durchgangs-
prüfungen nicht verfügbar.
11

6. Technische Daten METRAVOLT VT 1500:
Nennspannung: zertiziert nach IEC 61243-3
0 ... 1000 V AC / 1500 V DC
Anzeigebereich: 0,03 V ... 1500 V DC
0,15 V ... 1200 V AC
Messbereiche/ 0,10 V ... 19,99 V ± 1 % + 3 D
Genauigkeit: 20,1 V ... 99,9 V ± 1 % + 3 D
100 V ... 1200 V AC ± 1 % + 3 D
100 V ... 1500 V DC ± 1 % + 3 D
< 500 Hz (TRMS)
> 500 Hz (Sin e) ± 10 % + 3 D
Frequenz: 16 - Hz ... 10 kHz < 500 V,
16 - Hz ... 2 kHz > 500 V
Anzeige von Spannung/Phase/Drehfeld:
rote LED für Spannung,
gelbe für Drehfeldrichtung,
LC-Anzeige, zweifarbig
hintergrundbeleuchtet,
7-Segment-Ziern, 2 Zeilen,
0 ... 1999 Digit
Anzeige von Widerstand/Durchgang/Dioden:
grüne LED für Durchgang bis
999 kΩ und Dioden,
LCD 3½-stellig für kΩ-Messwert,
Buzzer ≤ 1,00 kΩ für 5 Sekunden
Messbereich - Widerstand:
0,00 ... 999 kΩ (5 % + 5 D)
Messbereiche - Frequenz:
16 - Hz ... 99,9 Hz / 100 ... 9999 Hz
Eingangswiderstand:
317 kΩ bei 50 V / 50 Hz
200 kΩ bei 1000 V AC,
589 kΩ bei 1000 V DC
Strom Scheitelwert: 3,5 mA bei 1000 V
ungeschaltet
< 300 mA bei 1000 V geschaltet
Einschaltdauer ton / Erholzeit to :
bei 230 V / 400 V unbegrenzt
bei UN2 min ton / 2 min to
Überspannungskategorie:
CAT IV 1000 V
nach IEC 60664-1 (VDE 0110)
Stoßspannungsfestigkeit:
>19,2 kV Gehäuse-Isolierung
zum Anwender
> 12,0 kV Schaltung zwischen
den Prüfspitzen
Isolations-Prüfspannung:
6 kV / 5 s - Stückprüfung
Gehäuse und Leitung
Betriebstemperaturen:
-15°C ... + 55°C
Stromversorgung: 2 x 1,5 V AAA LR03
Automatik-Aus nach 30 s
ohne Messung
mehrstuge Batterieanzeige
Gehäuse: ABS/PC/TPE,
Display-Scheibe PC schlagfest,
Handgri zum Einrasten,
Gürtelclip
12
2
3
2
3
2
3

7. Batterie
7.1 Batterieanzeige
Der aktuelle Zustand der Batterie wird über die
dreistuge Batterieanzeige im Display angezeigt.
Anzeige des Battriezustandes
Batterie ersetzen –
Prüfung noch möglich
(Symbol blinkend:
Keine Prüfungen mehr zulässig!)
Achtung!
Wenn das leere Batteriesymbol blinkt, sind keine
Messungen mehr möglich, die Batterien müssen
dann sofort gewechselt werden.
7.2 Batterie wechseln
Lösen Sie auf der Rückseite des Geräts die
Schraube zur Befestigung des Batteriefachdeckels
und nehmen Sie den Deckel ab.
Wechseln Sie die Batterien unter Beachtung der
Polarität.
Es sind zwei 1,5 V AAA LR03 Batterien zu verwenden.
Bei ausgelaufenen Batterien müssen Sie das
Batterie-Elektrolyt vollständig entfernen.
Setzen Sie den Batteriefachdeckel wieder auf und
schrauben diesen fest.
Wenn Sie den Spannungsprüfer längere Zeit nicht
benutzen, sollten Sie die Batterien aus dem Gerät
entfernen.
Hinweis:
Der Prüfer enthält im Auslieferungszustand Batterien.
Diese Batterien sind nicht dazu bestimmt aufgeladen
zu werden. Der Versuch kann Sach- und Personen-
schäden nach sich ziehen. Die Batterien dürfen nicht
geönet werden.
Batterien dürfen nicht in den Hausmüll. Bitte geben
Sie die Batterien im Handel oder an den Recycling-
höfen der Kommunen ab. Die Rückgabe ist unentgelt-
lich und gesetzlich vorgeschrieben.
8. Wartung / Lagerung
8.1 Allgemeine Informationen
Der METRAVOLT VT 1500 ist völlig wartungsfrei. Den-
noch ist folgendes für den sicheren Betrieb zu
beachten: Bewahren Sie Ihren Spannungsprüfer stets in
trockenem und sauberem Zustand auf. Das Gehäuse
können Sie mit einem mit Isopropanol (Alkohol) oder
Seifenwasser befeuchteten Tuch reinigen.
Verschmutzungsgrad:
3
Schutzart: IP 65, Gerät bei Niederschlägen
verwendbar
Leitung: PUR-Mantelleitung, 1000 V, 1 m,
mit Schutzkappe
Normen: DIN EN 61243-3 VDE 0682-401:2015-08
IEC 61243-3:2014 + Cor.:2015
Wiederholungsprüfung / Kalibrierung:
alle 6 Jahre
Maße / Gewicht: 275 x 89 x 35 mm
(Gri und Anzeigeteil)
275 x 60 x 35 mm (Anzeigeteil)
270 g
13

8.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung
empfohlen. Sie soll die Frist von 6 Jahre nicht
überschreiten. Je nach Einsatzbedingungen und
Häugkeit der Benutzung kann eine frühere Prüfung
vom Anwender festgelegt werden.
Die Seriennummer mit Herstelldatum
(WWJJNN=Woche Jahr Nummer) ist auf der Rück-
seite des Geräts, nahe dem Gürtelclip, eingeprägt.
Wiederholungsprüfungen werden vom Hersteller an-
geboten und durch eine Prüfplakette gekennzeichnet.
8.3 Rücknahme und umweltverträgliche Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der
Kategorie 9 nach ElektroG (Überwachungs- und
Kontrollinstrumente). Dieses Gerät fällt unter
die WEEE-Richtlinie. Nach WEEE 2012/19/EU und
ElektroG kennzeichnen wir unsere Elektro- und Elek-
tronikgeräte mit dem nebenstehenden
Symbol nach DIN EN 50419. Diese Geräte dürfen
nicht mit dem Hausmüll entsorgt werden. Bezüglich
der Altgeräte-Rücknahme wenden Sie sich bitte an
unseren Service, Anschrift siehe Kap. 9.
9. Reparatur- und Ersatzteil-Service
Kalibrierzentrum und Mietgeräteservice
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Beuthener Straße 41
90471 Nürnberg
Germany
Telefon [phone]
Telefax [phone]
E-Mail [email protected]
www.gmci-service.com
Diese Anschrift gilt nur für Deutschland.
Im Ausland stehen Ihnen unsere jeweiligen Vertre-
tungen oder Niederlassungen zur Verfügung.
10. Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
Gossen Metrawatt GmbH
Hotline Produktsupport
Telefon D 0900 1 8602-00
A/CH [phone]
Telefax [phone]
E-Mail [email protected]
14

15
11. Eingeschränkte Garantie und
Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste
Elektronik und hochwertige Werkstoe gewährlei-
sten wir, dass dieser Prüfer für die Dauer von
3 Jahren frei von Material- und Fertigungsdefekten
bleibt.
Diese Gewährleistung gilt nicht für Batterien,
unsachgemäße Handhabung, nicht bestimmungs-
gemäße Verwendung, önen des Gehäuses, falsche
Lagerung oder Schäden durch Unfälle.
Es werden keine weiteren Garantien wie die Eignung
für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- oder
Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.

16

Gossen Metrawatt GmbH
Südwestpark 15
90449 Nürnberg, Germany
Telefon [phone]
Telefax [phone]
E-Mail: [email protected]om
www.gossenmetrawatt.com
3-349-592-02
Operating Instructions 1/9.20
METRAVOLT VT 1500
Voltage-Continuity Tester

18
Symbols on the instrument
Attention! Observe user instructions!
This device must be disposed of properly and in compli-
ance with the applicable guidelines and regulations (for
Europe: WEEE 2012/19/EU). Please contact www.gmci-
service.com with regard to the return of old devices.
Indicates European Conformity
TRon
RTo
On-time at highest nominal voltage
Recovery time after tests with highest nominal voltage
Device for live working
Push button (switched)
1 Test electrodes
2 Flashlight
3 Red LED for hazardous voltage
≥50 V AC / 120 V DC + Phase test
4 Orange LEDs for rotating eld left/right
5 Green LED„Ω“ for continuity 0 ... 999 kΩ
6 Display (LCD)
7 Button : for ashlight and function HOLD
8 Button
IT : rotating eld for IT-powergrids
9 Button Ω/V: change-over switch for
resistance and voltage measurements and
zero balancing of the kΩ range
10 Button : switch on/o and function test
11 Two red push buttons for load
12 Handle
13 Belt clip
14 Connecting line
15 Protection cap for test electrodes
2
345
1
6
7
8
9
10
12
14
11 at the back
13 at the back
15

19
1. Application
The METRAVOLT VT 1500 is a two-pole voltage tester
with digital display.
It complies with DIN EN 61243-3 (VDE 0682 part 401).
With the METRAVOLT VT 1500 you can determine
the existence and the strength of voltages within a
range of 0 V to 1000 V AC / 1500 V DC at frequencies
upto 2 kHzas well as phase, phase sequence and
continuity.
The precise measuring range for low voltages from
0.00 to 19.99 V, for example, allows for the accurate
testing of battery voltages.
With the integrated continuity tester it is also pos-
sible to measure resistances within a range of 0.00 to
999 kΩ.
Due to its high protection category IP 65 the
METRAVOLT VT 1500 can be used in precipitation.
It can safely be used up to 1000 V in CAT IV environ-
ments.
The connectable load allows for the detection of in-
terference voltages, an RCD fast test and the start-up
test of digital electricity meters within a range of
0 V to 1000 V AC / 1200V DC.
1.1 Intended Use
This device is intended for use in applications as
described in the operating instructions only. Thus,
it is imperative to observe the notes on safety and
the technical data in conjunction with the ambient
conditions.
Any other form of usage is not permitted and can
lead to accidents or destruction of the unit.
Any misuse will result in the expiry of all guarantee
and warranty claims.
2. Safety Precautions
You have selected an instrument which provides
you with a high level of safety. When used for its
intended purpose, safety of the operator, as well as
that of the instrument, is assured.
In order to maintain awless technical safety con-
ditions, and to assure safe use, it is imperative that
you read these operating instructions thoroughly
and carefully before placing your instrument
into service, and that you follow all instructions
contained therein.
The instrument provides a high level of safety by
means of resistors with large creep distances as
well as two absolutely independently working test
systems.
- LV-indication of existent voltage indicated
by one LED, even without battery.
- digital indicator for exact test values.
The voltage tester fullls all requirements of the
applicable standard „Live working –
Voltage detectors“ EN 61243-3.

20
Please observe the following safety precautions:
The voltages indicated on the METRAVOLT VT
1500 are rated voltages. The voltage tester may
only be used in systems working within this rated
voltage range.
Faultless indication of display values is only
guaranteed between -15°C ... +55°C.
Hold the instrument by its handles only, to avoid
covering the display or touching the test
elecrodes.
 The maximum on-period is 2 minutes.
Only qualified persons may carry out work with
this device. The user needs to be familiar with
the risks involved in measuring voltage as well as
with the observance of safety regulations and the
proper use of the voltage detector.
Work may only be performed with the appropri-
ate personal protective equipment.
Observe the minimum object distance to other
plant components that are energized or earthed
and use personal protective equipment as speci-
fied by national accident prevention regulations
(in Germany: DGUV V3 or EN 50110-1).
The function of the voltage tester must be
checked briefly before and whenever possible
after use.
Carry out the function test.
If the indication of one or several systems fails in
the course of checking, the instrument must not
be used again.
The red LED (LV-indication) only serves
as an indication for hazardous voltage and not as
measurement value.
Due to its relatively high internal impedance in
the case of existing interference voltages, this
voltage detector cannot reliably indicate the
absence of operating voltage when the load
buttons are not pressed.
If the display shows“voltage present” on a
part that is considered to be separated from the
installation, it is recommended to repeat the test
while pressing the push buttons (connected load)
in order to verify and establish the condition
“operating voltage not present”.
 In the case of determination of phase conductors
and phase sequence the perceptibility of the display
may be impaired, e.g. when using insulating
protective gear, in unfavourable locations, for
example on wooden ladders or insulating floor
coverings, as well as under unfavourable lighting
conditions and in an improperly earthed AC voltage
system.
Before use, the battery compartment must be
closed.
 The voltage tester may only be dismantled by
authorised personnel.
 Before using the device check the housing and
connecting line for visible damage. If damages
are visible the voltage tester may not be placed into
operation. In case of strong dirt contamination, the
tester must be cleaned before use.
 The tester has to be stored in a clean and dry
environment.
