Graco 1A05ABB - Lovin' Hug Open Top Swing User manual

TM
Lovin' Hug
www.gracobaby.com
OWNER'S MANUAL
MANUEL D'UTILISATEUR
MANUAL DEL PROPIETARIO
©2011 Graco PD161994B 03/11

2
Failure to follow these warnings and the
assembly instructions could result in serious injury or death.
• PLEASE SAVE OWNER’S
MANUAL FOR FUTURE USE.
• TO PREVENT SERIOUS INJURY
OR DEATH FROM CHILD
FALLING OR BEING
STRANGLED IN STRAPS:
• Always use seat belt. After
fastening buckles, adjust belts
to get a snug fit around your
child.
• Never leave child unattended.
• Stop using swing when child
attempts to climb out or
reaches 30 pounds (13.6 kg).
• Some newborns cannot sit in
a reclined or upright position
and have special needs. Check
with your doctor about when
to start using this swing. Do
not use with a child that
weighs less than 5.5 pounds
(2.5 kg). Use in most reclined
position until child can sit up
unassisted.
• STRANGULATION HAZARD:
• DO NOT place swing in any
location where there are cords,
such as window blind cords,
drapes, phone cords, etc.
• Strings can cause
strangulation. DO NOT place
items with a string around
your child’s neck, such as hood
strings or pacifier cords.
• DO NOT suspend strings over
the swing or attach strings to
toys.
• DISCONTINUE USING YOUR
SWING should it become
damaged or broken.
• THIS PRODUCT REQUIRES
ADULT ASSEMBLY. Follow
assembly instructions
carefully. If you experience
any difficulties, please contact
the Customer Service
Department.
• ELECTRONIC TOYS (on
certain models): Do not open.
No serviceable parts inside.
Remove and immediately discard
plastic tab from slot in toy.
• ELECTRONIC MIX N’ MOVE
TOYS (on certain models) are
not intended for use in water.

3
Manquer de suivre ces avertissements et les instructions
d'assemblage peut entraîner de sérieuses blessures ou un décès.
• VEUILLER GARDER LE
MANUEL D’UTILISATEUR POUR
USAGE ULTÉRIEUR.
• POUR PRÉVENIR DE SÉRIEUSES
BLESSURES OU
LA MORT D'UN ENFANT
EN TOMBANT OU PAR
ÉTRANGLEMENT AVEC LES
COURROIES:
•Toujours se servir de la ceinture
de sécurité. Après avoir attaché
les boucles, régler les ceintures
pour qu'elles s'ajustent
parfaitement au corps de
l'enfant.
• Ne jamais laisser l’enfant sans
supervision.
• Cessez l’usage de la balançoire
lorsque l’enfant tente de se
hisser hors de la balançoire
ou atteint 30 livres (13.6 kg).
• Il y a des nouveau-nés qui ne
peuvent pas s'asseoir dans une
position inclinée ou assise et ont
des besoins spéciaux. Vérifiez
avec votre docteur pour savoir
quand commencer à utiliser
cette balançoire. Ne pas utiliser
avec un enfant qui pèse moins
de 5,5 livres
(2,5 kg). Utilisez dans la
position la plus inclinée jusqu'à
ce que l'enfant puisse s'asseoir
sans aide.
• CESSEZ L'UTILISATION DE
VOTRE BALANÇOIRE si elle
est endommagée ou cassée.
• DANGER D'ÉTRANGLEMENT:
• NE PAS installer la balançoire
à un endroit ou il y a des
cordons, tels les stores, les
rideaux ou téléphones, etc.
• Les cordons peuvent causer des
étranglements. NE PAS placer
d'articles attachés à un cordon
autour du cou de votre enfant,
suspendre des cordons
au-dessus de la balançoire ou
attacher des cordons aux
jouets.
• NE PAS suspendre de ficelles
sur la balançoire ou attacher
des cordons aux jouets.
• CE PRODUIT EXIGE
ASSEMBLAGE PAR UN
ADULTE. Suivre
soigneusement les
instructions d’assemblage.
Si vous rencontrez des difficultés,
contactez le département du
service à la clientèle.
• LES JOUETS ÉLECTRONIQUES
MIX N MOVE(TM) (sur
certains modèles) ne sont pas
conçu pour utiliser dans l'eau.
• JOUETS ÉLECTRONIQUE (sur
certain modèles): Ne pas
ouvrir. Aucune pièces serviable
à l'intérieur. Retirez et
immédiatement jeter la languette
de plastique de la fente du jouet.

4
Si no se cumplen estas advertencias y se siguen las instrucciones
de armado, podría resultar en lesiones graves o la muerte.
• POR FAVOR, CONSERVE EL
MANUAL DEL PROPIETARIO
PARA UTILIZARLO EN EL
FUTURO.
• PARA EVITAR LESIONES
GRAVES O LA MUERTE
DEBIDO A LA CAÍDA DEL
NIÑO O LA
ESTRANGULACIÓN CON LAS
CORREAS:
• Use siempre el cinturón de
seguridad. Después de ajustar
las hebillas, ajuste las correas
para obtener un calce
apretado alrededor de su
niño.
• Nunca deje a su niño
desatendido.
• Deje de usar el columpio
cuando el niño trate de
subirse a la baranda o
pese 30 libras (13.6 kg).
• Algunos recién nacidos
no pueden sentarse en la
posición reclinada o vertical y
tienen necesidades especiales.
Consulte a su médico cuándo
comenzar a usar este
columpio. No lo use con
un niño que pese menos
de 5,5 libras (2,5 kg). Úselo
en la posición más reclinada
hasta que el niño pueda
sentarse sin ayuda.
• DEJE DE USAR EL COLUMPIO
si resulta dañado o roto.
• PELIGRO DE
ESTRANGULACIÓN:
• NO coloque el columpio en
ningún lugar donde haya
cordones, tales como
cordones de cortinas,
persianas, teléfonos, etc.
• Los cordones pueden causar
estrangulación. NO coloque
artículos con un cordón
alrededor del cuello de su
bebé, tal como cordones de
capuchas o cordones de
chupetes.
• NO suspenda los cordones
sobre el columpio ni ponga
cordones a los juguetes.
• ESTE PRODUCTO REQUIERE
EL ARMADO DE UN ADULTO.
Siga las
instrucciones de
armado detenidamente.
Si experimenta alguna
dificultad, por favor contacte
al Departamento de Servicio
al Cliente.
• LOS JUGUETES
ELECTRÓNICOS MIX N'
MOVE (en ciertos modelos)
no deben usarse en el agua.
• JUGUETES ELECTRÓNICOS
(en ciertos modelos): No
lo abra. No hay piezas que se
puedan reparar en el interior.
Saque y tire inmediatamente
la lengueta de plástico de la
ranura del juguete.

5

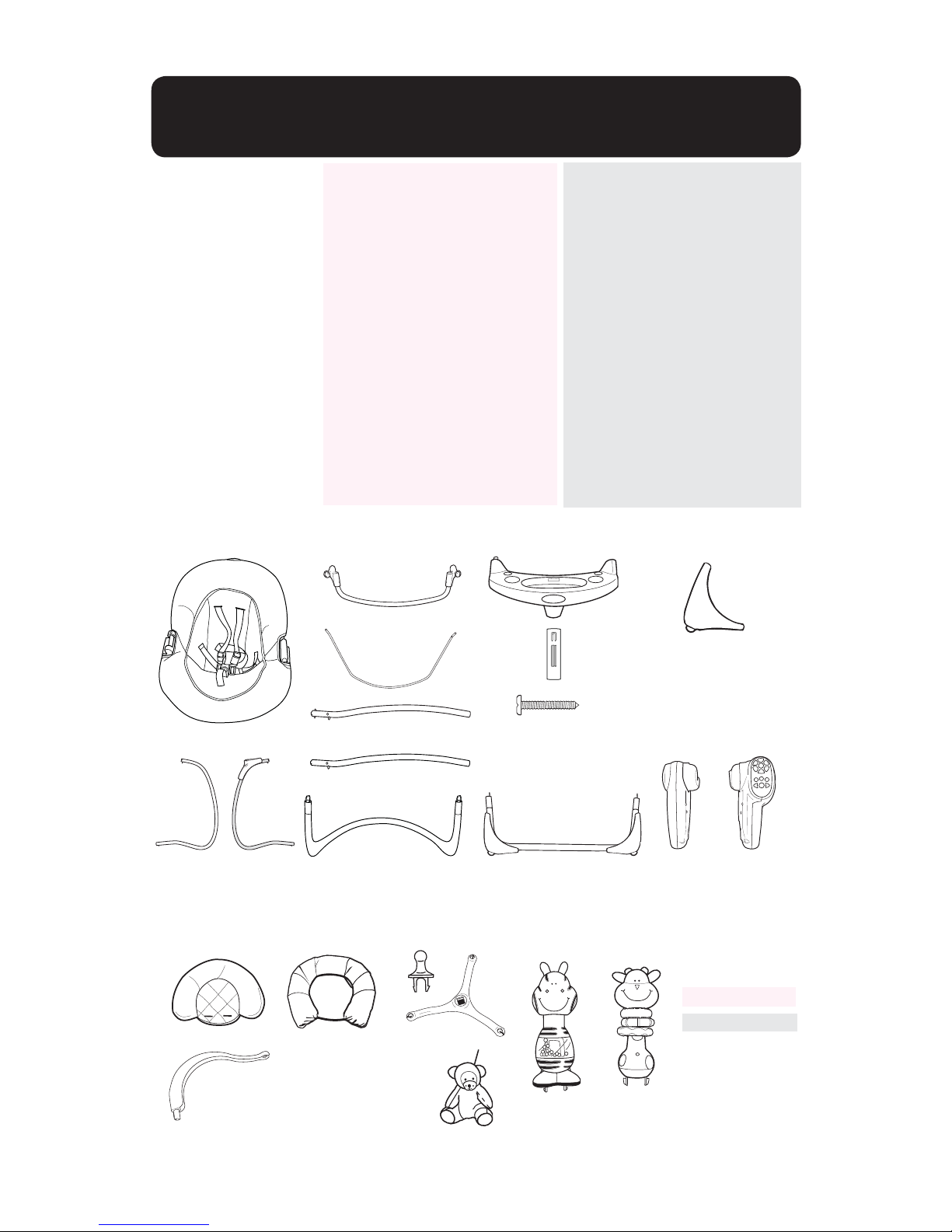

Parts list • Liste des pièces
• Lista de las piezas
This model may
not include some
features shown
below. Check
that you have all
the parts for this
model BEFORE
assembling your
product. If any
parts are missing,
call Customer
Service.
Tools required:
Screwdriver
Este modelo podría no
incluir algunas de las
características que se
indican a continuación.
Verifique que tiene
todas las piezas de este
modelo ANTES de armar
su producto. Si falta
alguna pieza, llame al
Departamento de
Servicio al Cliente.
Herramientas
necesarias:
Destornillador
Ce modèle pourrait ne
pas inclure certaines
caractéristiques illustrées
ci-dessous. Vérifiez que
vous avez toutes les
pièces pour ce modèle
AVANT d'assembler
ce produit. S'il vous
manque des pièces,
communiquez avec notre
service à la clientèle.
Outils nécessaires:
Tournevis
ALL MODELS • TOUS MODÈLES • TODOS MODELOS
FEATURES ON CERTAIN MODELS • CARACTÉRISTIQUES SUR
CERTAINS MODÈLES • CARACTERÍSTICAS EN CIERTOS MODELOS
Styles vary
Modèles varier
Los estilos variar
4X2X
4X2X
3X
4X2X
2X

6
Assembly • Montage • Montaje
E
Insert seat wire into holes on
inside of brackets as shown.
Ponga el alambre del
asiento en los agujeros en
el interior de los soportes
como se indica.
Insérer la tige du siège
dans les orifices situés à
l’intérieur des supports,
tel qu’illustré.
FAttach 2 hooks to seat wire
on rear of seat.
Coloque 2 ganchos al
alambre del asiento en la
parte trasera del asiento.
Fixer 2 crochets à la tige du
siège à l'arrière du siège.
G
SNAP!
ENCLENCHEZ!
¡RUIDO!
Fasten 2 snaps on seat pad
around the seat wire.
Sujete las 2 trabas en la
almohadilla del asiento
alrededor del alambre
del asiento.
Attacher 2 boutons-
pression du coussin de siège
autour de la tige du siège.
SNAP!
ENCLENCHEZ!
¡RUIDO!

7
Insert arms into brackets
on each side as shown.
Ponga los brazos en los
soportes en cada costado
como se indica.
Insérer les accoudoirs dans
les supports de chaque
côté, tel qu’illustré.
HSnap 2 straps on lower
edge of seat pad around
the seat wire.
Sujete las 2 correas en
el borde inferior de la
almohadilla del asiento
alrededor del alambre
del asiento.
Attacher 2 courroies situées
sur le rebord inférieur du
coussin de siège autour
de la tige du siège.
I
SNAP!
ENCLENCHEZ!
¡RUIDO!
SNAP!
ENCLENCHEZ!
¡RUIDO!

8
J

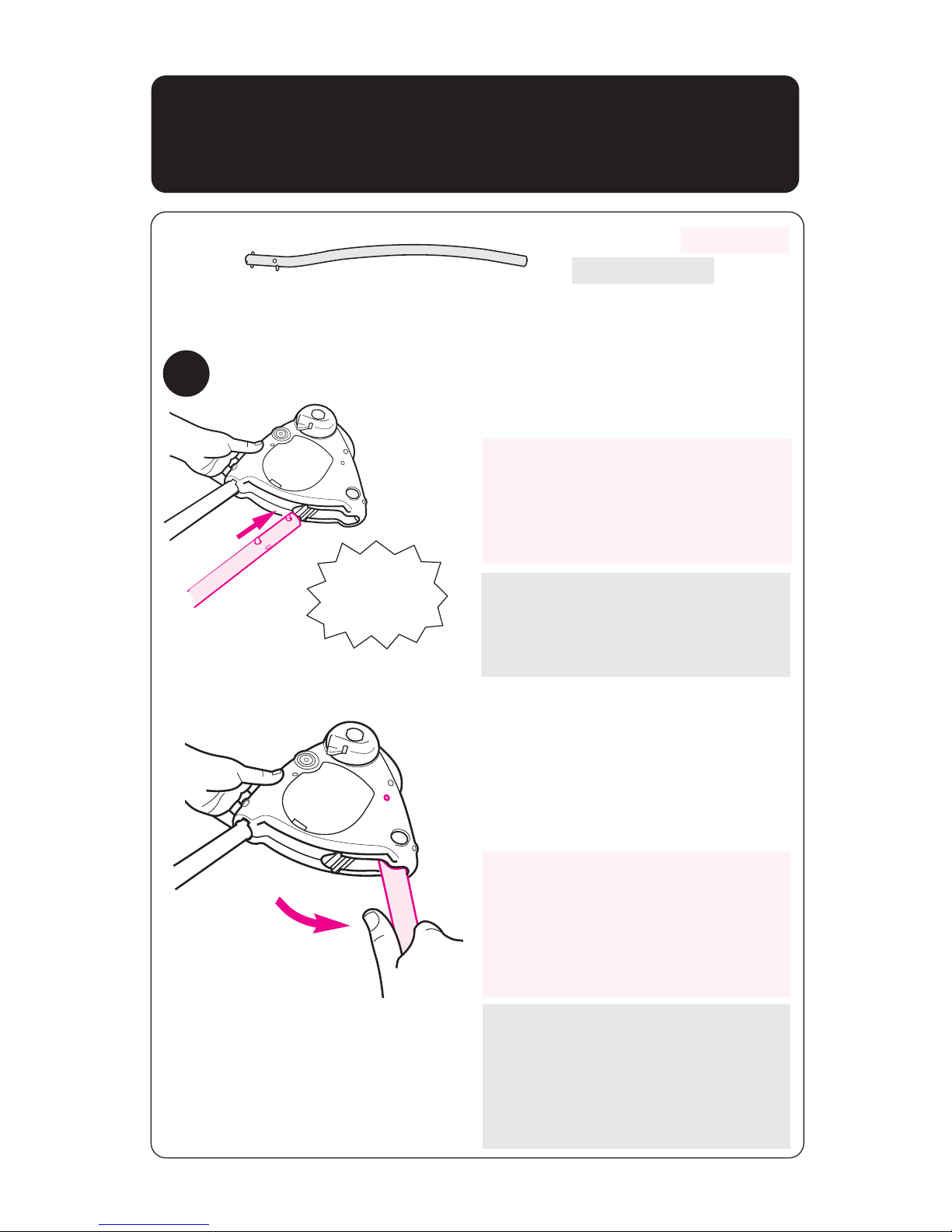

Snap rear tube onto the
curved part of the hanger
tubes. Tube ends should
snap into holes on curved
part of hanger tubes.
Abroche el tubo trasero en
la parte curva de los tubos
del colgante. Los extremos
del tubo deberán
abrocharse en los agujeros
en la parte curva los tubos
del colgante.
Enclencher le tube arrière
sur la portion incurvée des
tubes de suspension. Les
extrémités du tube doivent
s'enclencher dans les orifices
situés sur la partie incurvée
des tubes de suspension.
SNAP!
ENCLENCHEZ!
¡RUIDO!

9
Attaching Tray
• Installation du plateau
• Instalación de la bandeja
K
M
L

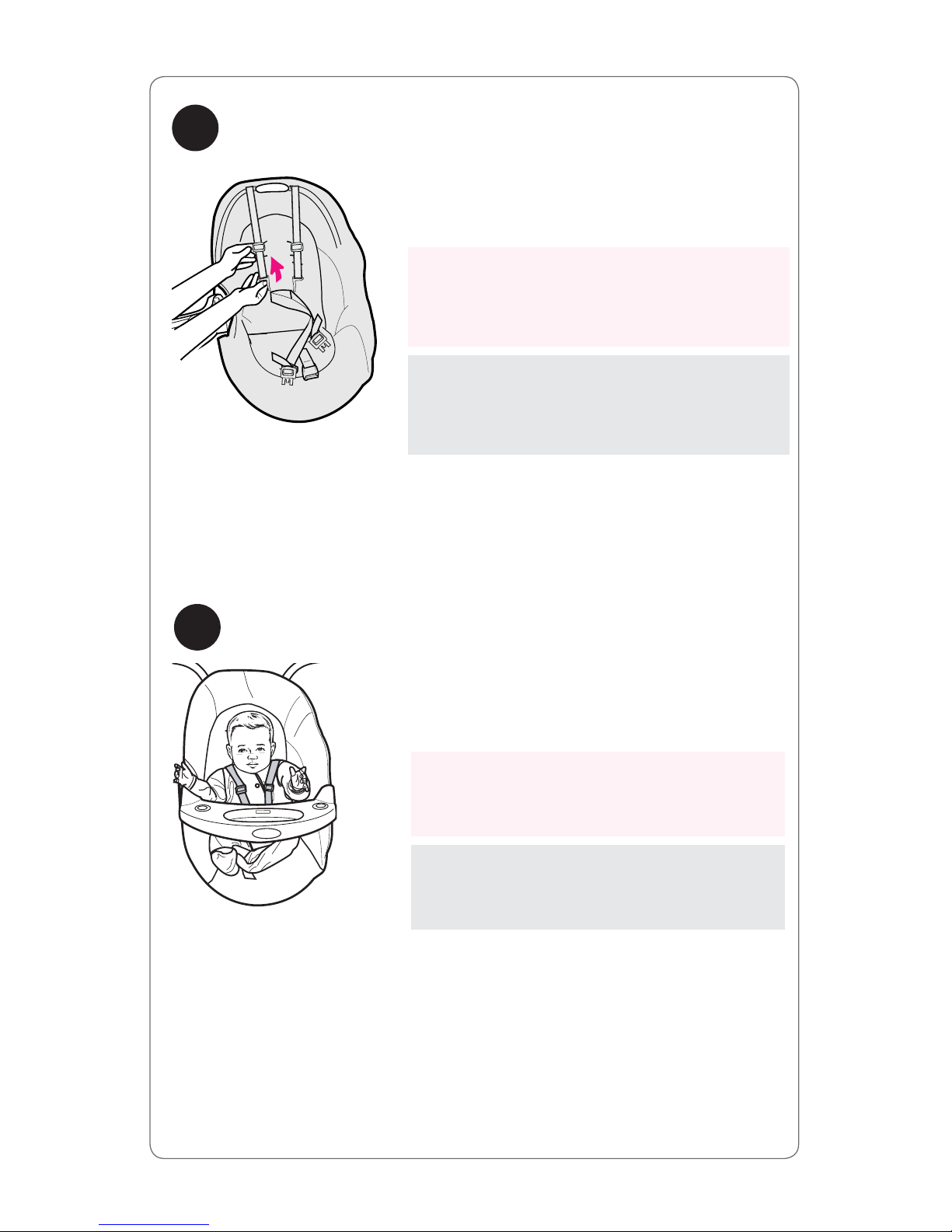

Squeeze recline handle on
seat and lower seat before
attaching tray.
Apriete la manija de
reclinación del asiento y
baje el asiento antes de
instalar la bandeja.
Serrer la poignée
d’inclinaison sur le siège
et abaisser le siège avant
de fixer le plateau.
To open, lift tray.
Para abrirla, levante la bandeja.
Pour ouvrir, soulever le plateau.
Line up tray on edge of
seat and insert peg into
hole and close tray.
Alinee la bandeja en el
borde del asiento e inserte
la estaca en el agujero y
cierre la bandeja.
Aligner le plateau avec le
rebord du siège, insérer la
cheville dans l’orifice et
fermer le plateau.
SNAP!
ENCLENCHEZ!
¡RUIDO!

10
SNAP!
ENCLENCHEZ!
¡RUIDO!
Rear leg
Patte arrière
Pata trasera
One button
Seul bouton
Solo botón
Attaching Rear Legs
• Installation des pattes arrière
• Colocación de las patas traseras
SNAP!
ENCLENCHEZ!
¡RUIDO!
Insert rear legs into holes
in housings as shown.
Button MUST snap
through hole.
Inserte las patas traseras en
los agujeros del armazón
como se indica. El botón
DEBE trabarse a través del
agujero.
Insérer les pieds arrière
dans les orifices situés dans
les boîtiers, tel qu’illustré.
Le bouton DOIT
s’enclencher dans l’orifice.
12
13
2X
EN
EE

11
SNAP!
ENCLENCHEZ!
¡RUIDO!
Front leg Patte avant
Pata delantero
The double buttons must fit into
the channels inside the battery
housing. Button MUST snap
through hole.
Los botones dobles deben caber
en los canales en el interior del
armazón de las pilas. Le bouton
DOIT s’enclencher dans l’orifice.
Les deux boutons doivent
s’insérer dans les sillons à
l’intérieur du boîtier à piles. El
botón DEBE trabarse a través del
agujero.
Gire la pata hacia afuera hasta
que el botón simple se trabe en
su ranura. VERIFIQUE que la
pata esté debidamente instalada
girándola en el armazón.
Faire pivoter la patte vers
l’extérieur jusqu’à ce que le
bouton seul s’enclenche dans sa
coche. S’ASSURER que les pattes
sont bien fixées en les tournant
dans les boîtiers.
Swing the leg outward until the
single button snaps into its
notch. CHECK that the leg is
properly attached by twisting
them in the housings.
Attaching Front Legs
• Installation des pattes avant
• Colocación de las patas delanteras
14
EF

12
SNAP!
ENCLENCHEZ!
¡RUIDO!
Front leg Patte avant
Pata delantero
15
EG
CHECK that the leg is properly
attached by twisting them in the
housings.
REPEAT step 12 with other
housing and leg.
Button MUST snap through
hole.
VERIFIQUE que la pata esté
debidamente instalada girándola
en el armazón.
REPITA l paso 12 con la otra pata
y armazón.
El botón DEBE trabarse a través
del agujero.
S’ASSURER que les pattes sont
bien fixées en les tournant dans
les boîtiers.
RÉPÉTER l‘étape 12 avec l’autre
boîtier et patte.
Le bouton DOIT s’enclencher
dans l’orifice

13
13
14
Front tube • Tube avant
• Tubo delantero
Front tube
Tubo delantero
Tube avant 2X
2X
Place feet with the
text “FRONT
BOTTOM” onto the
front tube as shown.
The text “FRONT
BOTTOM” should
face floor.
Installer les pieds
portant l'inscription «
FRONT BOTTOM » sur
le tube avant, tel
qu’illustré. Le texte «
FRONT BOTTOM » doit
être orienté vers le
plancher .
Ponga la pata con el
texto FRONT
BOTTOM (FRENTE
ABAJO) en el tubo
delantero como se
indica. El texto
FRONT BOTTOM
deberá mirar al piso.
Secure front foot
with screw.
Repeat on other
side.
Fixer le pied avant avec
une vis. Répéter cette
opération de l’autre côté.
Asegure la pata
delantera con un
tornillo. Repita el
procedimiento del otro
lado.
EH
EI

14
CHECK that all tubes are
securely attached.
CHECK that the parts of
the frame are assembled
in the positions shown.
VERIFIQUE que todos los
tubos estén instalados
apretadamente.
VERIFIQUE que las piezas
del armazón estén armadas
en las posiciones indicadas.
S’ASSURER que tous les
tubes sont bien fixés.
S’ASSURER que toutes les
pièces de l’armature sont
bien montées dans les
positions illustrées.
Front base tube
Tube de la base avant
SNAP!
ENCLENCHEZ!
¡RUIDO!
Tubo de la base delantera
EJ

15
Rear tube • Tube arrière • Tubo trasero
Motor housing
Armazón del motor
Boîtier du moteur
Rear base tube
Tubo de la base trasera
Tube de la base arrière
EK
CHECK that all tubes are
securely attached.
CHECK that the parts of
the frame are assembled
in the positions shown.
VERIFIQUE que todos los
tubos estén instalados
apretadamente.
VERIFIQUE que las piezas
del armazón estén armadas
en las posiciones indicadas.
S’ASSURER que tous les
tubes sont bien fixés.
S’ASSURER que toutes les
pièces de l’armature sont
bien montées dans les
positions illustrées.
SNAP!
ENCLENCHEZ!
¡RUIDO!
Rear tube
Tube arrière
Tubo trasero

16
SNAP!
ENCLENCHEZ!
¡RUIDO!
EL Snap hanger tubes into
brackets on each side of
housing. NOTE: You may
need to start one hanger
tube into swing mount
while inserting the other.
CHECK that hanger tubes
are secure in brackets by
pulling firmly on them.
Trabe los tubos del colgante
en los soportes en cada
costado del armazón.
NOTA: Podría necesitar
comenzar un tubo del
colgante en el montante del
columpio mientras inserta el
otro.
VERIFIQUE que los tubos
del colgante estén
asegurados en los soportes
tirando firmemente de ellos.
Enclencher les tubes de
suspension dans les supports
situés de chaque côté
du boîtier. REMARQUE :
Il peut être nécessaire de
commencer à insérer un
tube de suspension dans la
base de la balançoire tout
en insérant l'autre.
S'ASSURER que les tubes de
suspension sont bien
enclenchés dans leurs
supports en les tirant
fermement.

17
WARNING
Falling Hazard:
Always use the
seat belt.
ADVERTENCIA
Peligro de caida:
Use siempre el
cinturón de seguridad.
MISE EN GARDE
Danger de chute:
Toujours utiliser la
ceinture du siège.
To Secure Child • Attacher l’enfant
• Para asegurar al niño
Use slide adjuster at shoulder and
waist for tighter adjustment. To
change shoulder harness slots, see
page 18.
Utilisez le régulateur coulissant à
l’épaule et à la taille pour un
ajustement plus précis. Pour
changer des fentes de harnais
d’épaule voir la page 18.
Use el ajuste deslizable en el hombro
y la cintura para hacer ajustes más
apretado. Para cambiar ranuras del
arnés del hombro vea la página 18.
EM
FN
FE

18
Les courroies doivent aller dans les fentes
de niveau ou juste au-dessus des épaules.
Évitez de tordre les courroies.
The harness straps must go into the slot
that is even with or slightly above the
shoulders. Avoid twisting straps.
FG
FF
Las correas del arnés deben pasar por las
ranuras a la altura o apenas por encima
de los hombros. Evite doblar las cintas.
When changing harness strap slots,
MAKE SURE harness straps are going
through same slots in seat pad.
Lorsque vous changez les fentes du
passage de la courroie, ASSUREZ-VOUS
que la courroie du harnais passe à travers la
même fente dans le coussin.
Cuando cambia las ranuras de la correa del
arnés, ASEGÚRESE de que las correas del
arnés pasan por las mismas ranuras en la
almohadilla.

19
To Adjust Recline (4 positions)
• Réglage de l’inclinaison (4 positions)
• Para ajustar la reclinación (4 posiciones)
Para reclinarlo, apriete la
manija de arriba del asiento.
To recline, squeeze handle at
top of seat.
Pour incliner, serrer la poignée
au sommet du siège.
Para levantarla, empuje el
respaldo del asiento hacia
arriba.
To raise, push seat back up.
Soulever le dossier en
poussant pour redresser.
Use la posición más reclinada para los recién nacidos y bebés
pequeños. Use la posición más vertical para los niños más
grandes y más activos.
Use the most reclined position for newborn and young babies.
Use the more upright position for older, more active infants.
Installer les nouveaux nés et les jeunes bébés dans la position la
plus inclinée. Utiliser la position assise pour les bébés plus âgés
ou plus actifs.
FH
FI

20
Installing Batteries (not included)
• Installation des piles (non comprises)
• Instalación de las pilas (no se incluyen)
With baby out of swing, open the battery compartment lid
by inserting a screwdriver into the coin slot. Insert three
D (LR20-1.5V) cell batteries.
CHECK that the batteries are put in correctly.
Your swing will not run if the batteries are put in backwards.
Lorsque le bébé est hors de la balançoire, soulever le
couvercle du compartiment des piles en insérant un tournevis
dans la fente. Insérer trois piles D (LR20-1,5V).
S’ASSURER que les piles sont placées correctement. La
balançoire ne fonctionnera pas si les piles sont placées à l’envers.
Con el bebé fuera del columpio, abra la tapa del
compartimiento de las pilas insertando un destornillador en
la ranura de la moneda. Ponga tres pilas tamaño
D (LR20-1,5 voltios).
VERIFIQUE que las pilas están puestas correctamente.
Su columpio no funcionará si las pilas están puestas al revés.
FJ
+-
+-
+-
