Graco 495st Instruction Manual

308921
Rev. A
Related manuals / Manuais associados
Manuels afférents / Manuales relacionados
308645. . . . . . .
308190. . . . . . .
308644. . . . . . .
308922. . . . . . .
231584
8125B
232676
OPERATION – UTILIZAÇÃO
FONCTIONNEMENT –
FUNCIONAMIENTO
495st
3000 psi (210 bar, 21 MPa) Maximum Working Pressure
Pressão máxima de trabalho de 3000 psi (210 bar, 21 MPa)
Pression maximale de service 3000 lb/po
2
(210 bar, 21 MPa)
3000 psi (210 bar, 21 MPa) Presión máxima de operación
232676, 232677, 231819, 231422
231584, 231818, 231423
231585
All models not available in all countries.
Nem todos os modelos existem à disposição em todos os países.
Tous les modèles ne sont pas disponibles dans tous les pays.
Hay modelos que no se distribuyen en todos los países.
You need:
Stwo adjustable wrenches
Stwo 5 gallon (19 liters) metal pails
Scompatiblecleaningfluids
Power: groundedoutlet
Japan: 100V, 15A
United Kingdom: 110V, 15A
North/Latin Am.: 120V, 15A
Europe/South Am.: 230V, 10A
Australia/Asia: 240V, 10A
S12 AWG, (1.5 mm2) grounded
extension cord up to
300 feet (100 M)
READ ALL INSTRUCTION AND WARNINGS
BEFORE SETTING UP OR OPERATING THIS UNIT.
INSTRUCTIONS
LatexOil Base
Clothing:
Srespirator
Ssafety glasses
INSTRUÇÕES
LEIA TODAS AS INSTRUÇÕES E ADVERTÊNCIAS
ANTES MONTAR OU UTILIZAR ESTA UNIDADE.
Você precisa de:
Sduas chaves inglesas
Sdois baldes metálicos de 20 litros
Slíquidos de limpeza compatíveis
À base de óleo Látex
Vestuário:
Smáscara de respiração
Sóculos protetores
Potência eléctrica: tomada
ligada à terra
Japão: 100V, 15A
Reino Unido: 110V, 15A
Am. do Norte/Látina: 120V, 15A
Europa/Am. do Sul: 230V, 10A
Australia/Ásia: 240V, 10A
S12 AWG, (1,5 mm2) fio de
extensão ligado à terra até
100 M
INSTRUCTIONS
LIRE TOUTES LES INSTRUCTIONS ET AVERTISSEMENTS
AVANT DE PRÉPARER OU FAIRE FONCTIONNER CET
APPAREIL.
Matériel requis:
Sdeux clés à molette
Sdeux seaux métalliques de 20 litres
Snettoyantsliquides compatibles
LatexÉmail(base d’huile)
Protection personnelle:
Srespirateur
Slunettes de protection
Alimentation électrique:
prise mise à la terre
Japon: 100V, 15A
Royaume-Uni: 110V, 15A
Am. Latine/du Nord: 120V, 15A
Europe/Am. du Sud: 230V, 10A
Australie/Asie: 240V, 10A
S12 AWG, (1.5 mm2) cordon
prolongateur mis à la terre
300 pi (100 m) max.
INSTRUCCIONES
LEA TODAS LAS INSTRUCCIONES Y ADVERTENCIAS
ANTES DE PREPARAR U OPERAR ESTA UNIDAD.
Necesita:
Sdos llaves ajustables
Sdos recipientes metálicos de 20 l.
Sfluidos de limpieza compatibles
Óleo Látex
Vestuario:
Smascarilla
Sgafas de seguridad
Potencia eléctrica: toma de
corriente puesta a tierra
Japón: 100V, 15A
Reino Unido: 110V, 15A
Am. del Norte/Latina: 120V, 15A
Europa/Am. del Sur: 230V, 10A
Australia/Asia: 240V, 10A
SCordón de extensión con
tierra de 12 AWG (1.5 mm2)
de hasta 100 metros
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
Graco Inc. is registered to I.S. EN ISO 9001

308921
2

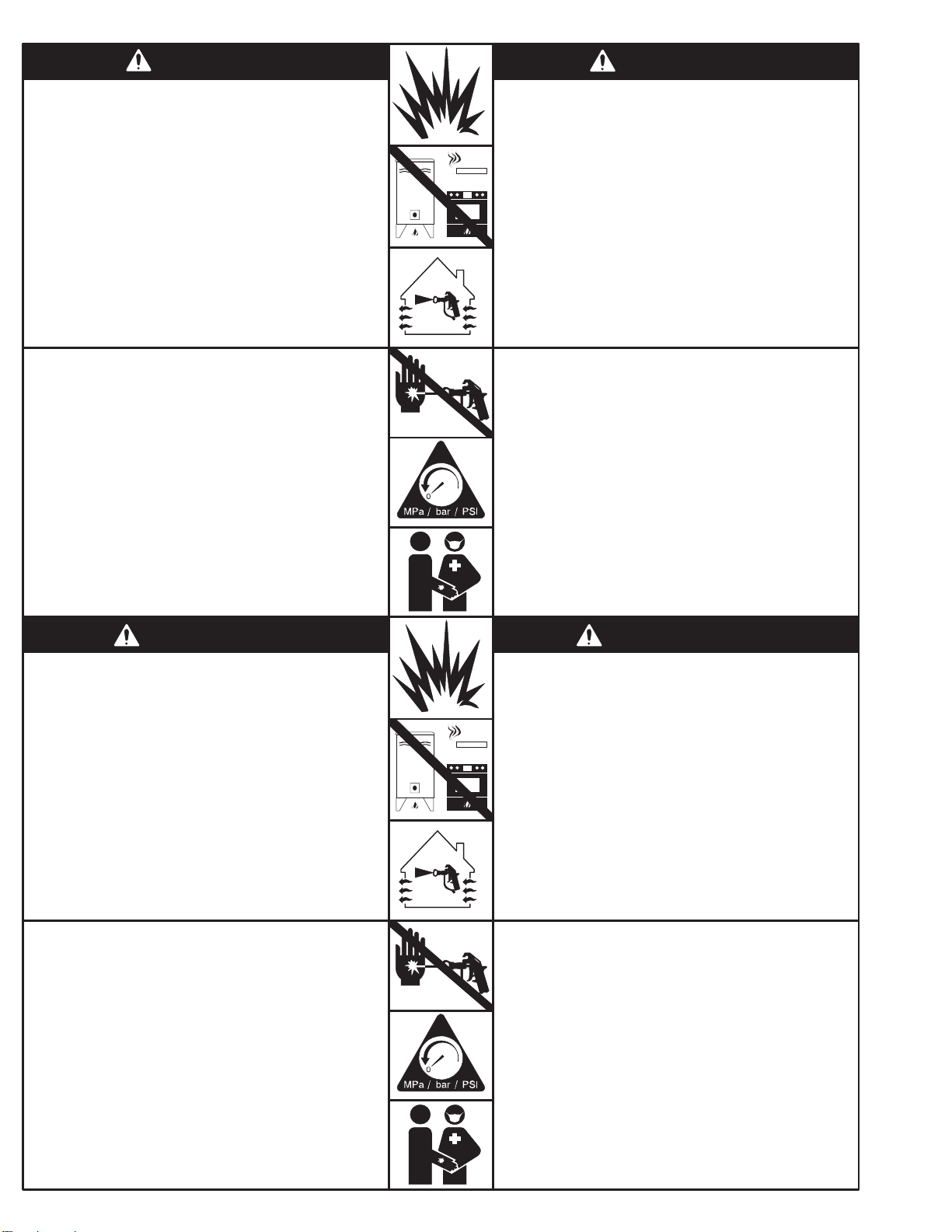

Fireandexplosion can occur when spraying or flushing flammable
fluid in an area where air circulation is poor and flammable vapors
can be ignited by an open flame or sparks.
To help prevent a fire and explosion:
DUse outdoors or in an extremely well ventilated area.
DDo not use 1,1,1–trichloroethane, methylene chloride, other halo-
genated hydrocarbon solvents or fluids containing such solvents
in pressurized aluminum equipment. Such use could result in a
chemical reaction, with the possibility of explosion.
DRemove, extinguish or unplug all ignition sources; tape wall switche.
Do not smoke in spray area.
DGround Sprayer, object being sprayed, paint and solvent pails.
DHold gun firmly to side of a grounded pail when triggering into pail.
DUse a properly grounded outlet.
DUse only conductive airless paint hose.
Fluid injection is a serious injury! If high pressure fluid pierces
yourskin, the injury might look like “just a cut”. But it is a serious
wound! Get immediate medical attention.
To help prevent injection, always:
DEngage trigger safety latch when not spraying.
DPoint gun away from yourself or anyone else.
DRelieve pressure before checking or repairing any leak.
DRelieve pressure when you turn off the sprayer or stop spraying
Never allow children to use this unit.If you are injured using this
equipment, get immediate medical treatment.
WARNING ADVERTÊNCIA
Poderá ocorrer incêndio e explosão quando for pulverizado ou inje-
tado líquido inflamável numa área onde houver má circulação de ar;
vapores inflamáveis poderão incendiar-se a partir de uma chama ou
fagulhas a descoberto.
Para ajudar a evitar incêndio e explosão:
DUtilize no exterior ou numa área muito bem ventilada.
DNão utilize 1,1,1-tricloroetano, cloreto de metileno, outros sol-
ventes de hidrocarbonetos halogenados ou líquidos contendo tais
solventes em equipamento de alumínio pressurizado. Tal utilização
poderá resultar numa reação química, com possibilidade de explo-
são.
DRetire, elimine ou desligue todas as fontes de ignição; coloque fita
adesiva na tomada da parede. Não fume na área de pulverização.
DPonha em contato com a terra o pulverizador, o objeto a ser pulveri-
zado, e os baldes de tinta e de solventes.
DSegure a pistola firmemente de encontro ao lado de um balde em
contato com a terra, quando estiver descarregando para dentro do
mesmo.
DUtilize uma tomada bem ligada à terra.
DUtilize somente tubos flexíveis condutores para pintura a alta
pressão.
A injeção de líquido é um ferimento grave! Se o líquido a alta
pressão penetrar na sua pele, o ferimento poderá parecer
“simplesmente um corte”. Mas é um ferimento grave! Procure o
médico imediatamente.
Para ajudar a evitar injeção de líquido, faça sempre o seguinte:
DEngate o trinco de segurança do gatilho quando não estiver pulveri-
zando.
DSempre aponte a pistola para longe de você mesmo(a) ou de outras
pessoas.
DAlivie a pressão antes de verificar ou reparar qualquer vazamento.
DAlivie a pressão quando desligar o pulverizador ou parar de pulveri-
zar.
Nunca permita que crianças utilizem esta unidade. Se sofrer algum
ferimento durante a utilização deste equipamento, procure o médico
imediatamente.
MISE EN GARDE
Risqued’incendieetd’explosion imminent pendant la pulvérisation
ou le rinçage à pression de fluides inflammables dans une zone à
mauvaise circulation d’air et en présence de gaz inflammables pouvant
s’allumer par une flamme nue ou des étincelles.
Pour éviter les risques d’incendie et d’explosion:
DManipuler les fluides à l’air libre ou dans une zone extrêmemen
bien aérée.
DNe jamais utiliser de trichloroéthane 1,1,1, de chlorure de méthylène,
d’autres solvants à base d’hydrocarbures halogénés, ni de produits
contenant de tels solvants dans un équipement sous pression en
aluminium. Cela pourrait provoquer une réaction chimique avec
risque d’explosion.
DRetirer, éteindre ou déboucher toute source d’inflammation, recouvrir
tout interrupteur mural avec du ruban adhésif. Ne pas fumer dans la
zone de pulvérisation.
DMettre à la terre le pulvérisateur, l’objet à pulvériser ainsi que les
seaux de peinture et de solvants.
DTenir le pistolet fermement contre la paroi d’un seau mis à la terre
lorsqu’on pulvérise dans le seau.
DUtiliser une prise correctement reliée à la terre.
DN’utiliser qu’un flexible pour peinture pulvérisée sans air.
L’injection de fluide constitue une lésion grave! Si un fluide
haute pression perce la peau, la blessure peut paraître comme
une “simple coupure”. Mais il s’agit bien d’une lésion grave! Consulter
immédiatement un médecin.
Pouréviter les risques d’injection,toujours:
DBloquer le loquet de sécurité de la gâchette à la fin de la pulvé-
risation.
DPointer le pistolet loin de soi-même et toute autre personne à
proximité.
DDécharger la pression avant de vérifier ou réparer une fuite.
DDécharger la pression après la mise hors tension du pulvérisateur
ou à la fin de la pulvérisation.
Ne jamais permettre aux enfants d’utiliser cet appareil. En cas de
blessure pour avoir utilisé cet appareil, consulter immédiatement un
médecin.
ADVERTENCIA
Pueden ocurrir incendiosyexplosiones cuando se pulveriza fluido
inflamable o cuando se lava con este tipo de fluido en un área donde
la circulación de aire es deficiente y los vapores inflamables se
pueden encender al contacto con el fuego o chispas.
Para prevenir incendios y explosiones:
DUse en espacios abiertos o en un área muy bien ventilada.
DNo utilice nunca tricloretano-1,1,1, cloruro de metileno, u otros disol-
ventes a base de hidrocarburos halógenos o fluidos que contengan
tales disolventes en un equipo a presión de aluminio. El uso de
estas sustancias puede provocar una intensa reacción química, con
riesgos de explosión.
DRetire, apague o desconecte todas las fuentes de ignición; asegure
el interruptor de la pared con cinta. No fume en el área de pulveriza-
ción.
DPonga a tierra el pulverizador, el objeto que recibe el chorro pulveri-
zado, las cubetas de pintura y disolvente.
DSostenga firmemente la pistola a un lado de la cubeta puesta a
tierra cuando dispare dentro de ella.
DUse una toma de corriente bien puesta a tierra.
DUse solamente mangueras para pintura conductora sin aire.
¡La inyección de fluido en la piel es una lesión seria! Si fluido
de alta presión le penetra la piel, la lesión podría parecer “sólo
un corte”. ¡Es una lesión seria! Consulte de inmediato al médico.
Para prevenir la inyección en la piel, siempre:
DEnganche el seguro del gatillo cuando no use el pulverizador.
DNo apunte la pistola ni a sí mismo ni a los demás.
DAlivie la presión antes de inspeccionar o reparar cualquier filtración.
DAlivie la presión cuando apague el pulverizador o deje de usarlo.
No permita que niños usen esta unidad. Si se lesiona usando este
equipo, sométase de inmediato a tratamiento médico.

 
12
54
Drain Valve / Válvula de
drenagem / Vidange /
Válvula de vaciado
Pressure Control / Controle da pressão
Système de contrôle de la pression /
Dispositivo de control de la presión
Trigger Lock / Fecho do gatilho / Loquet de sécurité /
Seguro del gatillo
PRESSURE RELIEF / ALÍVIO DE PRESSÃO / DÉCHARGE DE PRESSION /
ALIVIO DE LA PRESIÓN
CONTROLS / CONTROLES / COMMANDES / CONTROLES
Follow1–5 when you stop
spraying.
On/Off Switch / Interruptor de ligar e
desligar / Interrupteur marche/arrêt /
Interruptor de encendido/apagado


3
Suivre les étapes 1 à 5 lorsqu’on arrête
depulvériser.
Siga los pasos 1–5 cuando deje de usar el
pulverizador.
Siga os passos de 1–5
quando parar de pulverizar.

308921
4
WASTE
RESÍDUOS
À JETER
DESECHO
WASTE
RESÍDUOS
À JETER
DESECHO
WASTE
RESÍDUOS
À JETER
DESECHO
PAINT
TINTA
PEINTURE
PINTURA
WASTE
RESÍDUOS
À JETER
DESECHO
WASTE
RESÍDUOS
À JETER
DESECHO
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
15
13 1412
7
9108 11
1’
2
46
13
20”
Watch for paint.
Cuidado com a tinta.
Vérifier l’arrivée de la peinture.
Observecuandosalgapintura.
Watch for paint.
Cuidado com a tinta.
Vérifier l’arrivée de la peinture.
Observecuandosalgapintura.
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
PAINT
TINTA
PEINTURE
PINTURA
STARTUP / PARTIDA / DÉMARRAGE / ALIVIO DE LA PRESIÓN
Flush / Descarga / Vidange / Enjuague 4→11
Flushwith warm
soapywater.
Faça a descarga com
águamornae sabão
dissolvido.
Rincer avec de l’eau
tièdesavonneuse.
Enjuagueconaguatibia
conjabón.
Flushwith mineral
spirits.
Faça a descarga com
álcoolmineral.
Rincer avec une
essenceminérale.
Enjuaguecon
alcoholmineral.
Prime / Preparação / Amorçage / Cebado 12→15
10”
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
5
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA

308921 5
1234
123
12
CHANGE PAINT / TROCA DE TINTA /
CHANGEMENT DE PEINTURE /
CAMBIAR PINTURA
Prime
Preparação
Amorçage
Cebado
CLEAR CLOG / DESOBSTRUÇÃO / DÉCRASSEMENT /
DESTAPAR
SPRAY / PULVERIZAÇÃO / PULVÉRISATION / PULVERIZACIÓN
Flush
Descarga
Vidange
Enjuague
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA

308921
6
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
20”
19 20 21
1715
13
14 16
89
10 11 12
2534
6
1
7
18
SHUTDOWN / DESATIVAÇÃO / ARRÊT / PARADA
Flush
Descarga
Vidange
Enjuague
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión Mineral Spirits
Álcool mineral
Essence minérale
Alcohol mineral
Mineral Spirits
Álcool mineral
Essence minérale
Alcohol mineral
20”
WASTE
RESÍDUOS
À JETER
DESECHO
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA

308921 7
Graco Standard Warranty
Garantia standard da Graco
Garantie standard de Graco
Garantía estándar Graco
Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from de-
fects in material and workmanship on the date of sale by an authorized Graco distributor to the original purchaser for use. With the
exception of any special,extended, orlimited warranty publishedby Graco, Gracowill, fora period oftwelve months fromthe dateof
sale,repairorreplaceanypartoftheequipmentdeterminedbyGracotobedefective.Thiswarrantyappliesonlywhentheequipment
is installed, operated and maintained in accordance with Graco’s written recommendations.
This warranty does not cover, and Graco shallnot be liablefor general wearand tear, or anymalfunction, damageor wearcausedby
faultyinstallation,misapplication,abrasion,corrosion,inadequateorimpropermaintenance,negligence,accident,tampering,orsub-
stitutionof non–Graco component parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of
Graco equipment with structures, accessories, equipment or materials not supplied by Graco, or the improper design, manufacture,
installation, operation or maintenance of structures, accessories, equipment or materials not supplied by Graco.
This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for
verification of the claimed defect. If the claimed defect is verified, Graco will repair orreplace free of chargeany defective parts. The
equipmentwillbereturnedtotheoriginalpurchasertransportationprepaid.Ifinspectionoftheequipmentdoesnotdiscloseanydefect
in material or workmanship, repairs will be made at a reasonable charge, which charges may include the costs of parts, labor, and
transportation.
THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESSOR IMPLIED,INCLUDING BUT
NOT LIMITED TO WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.
Graco’ssoleobligationandbuyer’ssoleremedyforanybreachofwarrantyshallbeassetforthabove.Thebuyeragreesthatnoother
remedy(including,butnotlimitedto,incidentalorconsequentialdamagesforlostprofits,lostsales,injurytopersonorproperty,orany
otherincidentalorconsequentialloss)shallbeavailable.Anyactionforbreachofwarrantymustbebroughtwithintwo(2)yearsofthe
date of sale.
GRACO MAKES NOWARRANTY, AND DISCLAIMSALL IMPLIEDWARRANTIES OF MERCHANTABILITY AND FITNESSFOR
A PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD
BUT NOT MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches,
hose,etc.),aresubjecttothewarranty,ifany,oftheirmanufacturer.Gracowillprovidepurchaserwithreasonableassistanceinmaking
any claim for breach of these warranties.
In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplyingequipment
hereunder, or the furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract,
breach of warranty, the negligence of Graco, or otherwise.

308921
8
PARA CLIENTES BRASILEIROS DA GRACO
Aspartesconfirmamquesolicitaramqueopresentedocumento,assimcomotodososdemaisdocumentos,notaseprocessoslegaisinseridos,atribuí-
dosou instituídos de acordo com o mesmo ourelacionados direta ou indiretamente com o este documento, sejamredigidos em inglês.
AUX CLIENTS DE GRACO AU CANADA
Lespartiesconviennentavoirdemandéqueleprésentdocument,ainsiquetoutautredocument,avisetprocéduresjudiciairesinclus,donnésdansles
présentesou institués en vertu des présentes, ou en relation directe ou indirecte aux présentes, soient rédigés en anglais.
PARA CLIENTES DE GRACO EN COLOMBIA
Laspartesreconocenquehansolicitadoqueelpresentedocumento,comoasimismotodoslosdocumentos,notificacionesycompromisoslegalesque
sesuscriban,presentadoso instituidos por el presente o relacionados directa e indirectamente conéste, sean redactados en inglés.
ADDITIONAL WARRANTY COVERAGE / COBERTURA DE GARANTIA ADICIONAL /
GARANTIE PROLONGÉE / COBERTURA ADICIONAL DE LA GARANTÍA
Graco does provide extended warranty and wear warranty for products described in the “Graco Contractor Equipment Warranty
Program”.
A Graco fornece prorrogação de garantia e garantia de desgaste para os produtos descritos no “Graco Contractor Equipment
Warranty Program” (Programa de garantia de equipamento do empreiteiro da Graco).
Graco n’offre pas de garantie prolongée ni de garantie contre l’usure pour les produits décrits dans le “Programme de garantie des
équipements pour entrepreneur de Graco”.
Graco ofrece una garantía extendida y una garantía de desgaste para los productos consignados en el “Programa de Garantía de
Equipo Graco para Contratistas”.
TO PLACE AN ORDER OR FOR SERVICE , contact your Graco distributor.
PARA EFETUAR ENCOMENDAS OU PARA ASSISTÊNCIA TÉCNICA , contate o seu distribuidor da Graco.
POUR PLACER UNE COMMANDE OU DEMANDER DU SERVICE , contactez votre distributeur Graco.
PARA REMITIR UN PEDIDO O SOLICITAR SERVICIO , póngase en contacto con el distribuidor de Graco.
Allwritten and visual data containedin thisdocument reflectsthe latest productinformation availableat the timeof publication.Graco reservesthe
right to make changes at any time without notice.
Todos os dados escritos e visuais contidos neste documento refletem as mais recentes informações sobre o produto disponíveis na época da
publicação.A Graco reserva-se o direitode efetuar alteraçõesem qualquer momentosem avisoprévio.
Toute informationécrite et graphiqueincluse dans cedocument reflèteles caractéristiques lesplus récentes desproduits au momentd’aller sous
presse. Graco se réserve le droit d’apporter des modifications en tout temps sans avis.
Toda lainformación escrita y visual contenida eneste documento refleja la informaciónde producto más reciente manejadaal momento de la
publicación.Graco se reserva elderecho deintroducir cambiosen cualquiermomento sin aviso.
SalesOffices: Minneapolis,Detroit, LosAngeles
ForeignOffices: Belgium, Canada,England, Korea,France,Germany, Hong Kong, Japan
Escritórios de Vendas:Minneapolis,Detroit,LosAngeles
Escritóriosestrangeiros: Bélgica,Canadá,Inglaterra,Coréia,França,Alemanha, HongKong, Japão
Bureauxdesventes:Minneapolis, Détroit,LosAngeles
International:Belgique,Canada,Angleterre,Corée,France,Allemagne,HongKong, Japon
Oficinade ventas:Minneapolis,Detroit,LosAngeles
Oficinasinternacionales: Bélgica,Canadá, Inglaterra,Corea,Francia, Alemania,Hong Kong,Japón
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
http://www.graco.com
PRINTEDIN USA 308921 12/1998
