Instructions / Instructions / Instrucciones
Istruzioni / Instructies /
Mark X™
PC Board Repair Kit 287993 311514 rev.A

2311514A
Pressure Control Replacement / Remplacement du système de contrôle de la
pression / Cambio del control de presión / Sostituzione del controllo della /
Vervangen van de drukregelaar
Pressure Control Removal
Warning: Do Pressure Relief;
page 27. Unplug sprayer. Wait
5 minutes before servicing.
1 Remove four screws and
cover. 2 Disconnect display connector from motor
control board.
3 Remove bottom two screws
and allow control panel to
hang.
Dépose du système de contrôle de la pression
Avertissement: Effectuer la
Décompression; page 27.
Débrancher le pulvérisateur.
Attendre 5 minutes avant
l’entretien.
1 Enlever les quatre vis et le
capot. 2 Débrancher le connecteur d’affichage de la carte de
commande moteur.
3 Enlever les deux vis du bas
et laisser le panneau de
commande pendre.
Desmontaje del dispositivo de control de presión
Advertencia: Realice el Proce-
dimiento de descompresión;
página 27. Desenchufe el pulve-
rizador. Espere 5 minutos antes
de realizar el servicio.
1 Saque los cuatro tornillos
y la tapa. 2 Desenchufe el conector de la pantalla de la tarjeta de
control del motor.
3 Retire los dos tornillos
inferiores y deje que panel
de control cuelgue
libremente.
Rimozione del controllo di pressione
Avvertenza: Eseguire la
procedura di decompressione;
pagina 27. Scollegare lo
spruzzatore. Attendere 5 minuti
prima di eseguire l’intervento di
manutenzione.
1 Rimuovere le quattro viti ed
il coperchio. 2 Scollegare il connettore del display dalla scheda
di controllo del motore.
3 Rimuovere leduevitiinferiori
elasciare appeso liberamente
il pannello di controllo.
De drukregeling verwijderen
Waarschuwing: Voer de
Drukontlastingsprocedure op
blz. 27 uit. Haal de stekker van
het spuitapparaat uit het stop-
contact. Wacht 5 minuten voor
u met het onderhoud begint.
1 Verwijder de vier schroeven
en het deksel. 2 Ontkoppel de displaystekker van de besturingskaart van
de motor.
3 Verwijder de onderste twee
schroeven en laat het
regelpaneel vrij omlaag
hangen.
WLD
ti7561a
TIA

311514A 3
Pressure Control Removal
4 Disconnect transducer
connector from motor
control board.
5 Disconnect motor resolver
power connector from
motor control board.
6 Disconnect motor two wire
connector from motor
control board.
7 Disconnect potentiometer
connector from motor
control board.
Dépose du système de contrôle de la pression
4 Débrancher le connecteur
du capteur de la carte de
commande moteur.
5 Débrancher le connecteur
d’alimentation du séparateur
moteur de la carte de
commande du moteur.
6 Débrancher le connecteur
à deux fils moteur de la
carte de commande du
moteur.
7 Débrancher le connecteur
du potentiomètre de la
carte de commande
moteur.
Desmontaje del dispositivo de control de presión
4 Desenchufe el conector del
transductor de la tarjeta de
control del motor.
5 Desenchufe el conector
de potencia del separador
del motor de la tarjeta de
circuito impreso de control
del motor.
6 Desenchufe el conector
de dos hilos del motor
de la tarjeta de circuito
impreso de control del
motor.
7 Desenchufe el conector del
potenciómetro de la tarjeta
de control del motor.
Rimozione del controllo di pressione
4 Scollegare il contatto del
trasduttore dalla scheda
di controllo del motore.
5 Scollegare il connettore
di alimentazione del
trasduttore del motore dalla
scheda di controllo del
motore.
6 Scollegare il connettore
a due fili del motore dalla
scheda di controllo del
motore.
7 Scollegare il connettore del
potenziometrodalla scheda
di controllo del motore.
De drukregeling verwijderen
4 Ontkoppel de stekker van
de drukomzetter van de
besturingskaart van de
motor.
5 Ontkoppel de stroom-
stekkervande motorsensor
van de besturingskaart.
6 Ontkoppel de tweedraads
motorstekker van de
besturingskaart.
7 Ontkoppel de stekker van
de potentiometer van de
besturingskaart van de
motor.
WLEWLEWLEWLE

4311514A
Pressure Control Removal
8 Remove two bottom
screws. Remove top two
screws and partially
remove control housing.
9 Remove blue (NEUTRAL)
connector from motor
control board. Remove
black (LINE) connector
from filter board.
10 Remove 10/14A switch
connector from motor
control board.
Dépose du système de contrôle de la pression
8 Déposer les deux vis du
bas. Déposer les deux
vis du dessus et enlever
partiellement le boîtier
de commande.
9 Débrancher le connecteur
bleu (NEUTRE) de la carte
de commande du moteur.
Débrancher le connecteur
noir (LIGNE) de la carte
du filtre.
10 Enlever de commutateur
10/14 A de la carte de
commande du moteur.
Desmontaje del dispositivo de control de presión
8 Retire los dos tornillos
inferiores. Retire los dos
tornillos superiores y des-
monte parcialmente el
alojamiento del dispositivo
de control.
9 Retire el conector azul
(NEUTRO) de la tarjeta de
control del motor. Retire el
conector negro (LÍNEA)
de la tarjeta de circuito
impreso del filtro.
10 Retire el conector del
interruptor 10/14A del
motor de la tarjeta de
circuito impreso de control
del motor.
Rimozione del controllo di pressione
8 Rimuovere le due viti
inferiori. Rimuovere le due
viti superiori e smontare
parzialmente il corpo del
controllo.
9 Rimuovere il connettore
blu (NEUTRO) dalla
scheda di controllo del
motore. Rimuovere il
connettore nero (LINEA)
dalla scheda del filtro.
10 Rimuovere il connettore
dell’interruttore 10/14A
dalla scheda di controllo del
motore.
De drukregeling verwijderen
8 Verwijder de twee onderste
schroeven. Verwijder de
twee bovenste schroeven
en verwijder het besturings-
huis gedeeltelijk.
9 Verwijder de blauwe
stekker (NEUTRAAL) van
de motorkaart. Verwijder
de zwarte stekker (LIJN)
van de filterkaart.
10 Verwijder de 10/14A
schakelaarstekker van
de motorkaart.
ti7818a
WLD

311514A 5
Pressure Control Removal
11 Slide transducer grommet out
of control housing and remove
control housing.
12 Disconnect motor connector
from motor control board. 13 Disconnect two coil connectors from motor control board. Caution: Note screw locations now for replacement later. Screws in the
wrong positions can damage the
motor control board.
14 Remove screws 1 through 9
and motor control board.
Dépose du système de contrôle de la pression
11 Glisser le passe-fil du capteur
hors du boîtier decommande et
enlever le boîtier de commande.
12 Débrancher le connecteur de la
carte de commande du moteur. 13 Débrancher les deux connec- teurs de la bobine de la carte
de commande du moteur.
Attention : Noter maintenant l’empla-
cement des vis pour leur repose
ultérieure. La carte de commande du
moteur peut être endommagée par
des vis posées au mauvais endroit.
14 Déposer les vis 1 à 9 et enlever
la carte de commande du moteur.
Desmontaje del dispositivo de control de presión
11 Deslice el ojal del transductor
para sacarlo del alojamiento del
dispositivo de control y des-
monte éste.
12 Desenchufe el conector del
motor de la tarjeta de circuito
impreso de control del motor.
13 Desconecte los dos conectores
de bobina del motor de la tarjeta
de circuito de control del motor.
Precaución: Anote las posiciones de
los tornillos para volver a colocarlos
más adelante. Si los atornilla en la
posición incorrecta, podría dañar la
tarjeta de control del motor.
14 Saque los tornillos del 1 al 9
y la tarjeta de circuito impreso
de control del motor.
Rimozione del controllo di pressione
11 Estrarre la guarnizione del
trasduttore dal corpo del
controllo e rimuovere il corpo
del controllo.
12 Scollegare il connettore del
motoredallaschedadicontrollo
del motore.
13 Scollegare i due connettori
a bobina dalla scheda di
controllo del motore.
Avvertenza: Prendere nota della
posizione delle viti per reinserirle in
seguito. Una posizione errata delle
viti può danneggiare la scheda di
controllo del motore.
14 Rimuovere le viti da 1 a 9 e la
scheda di controllo del motore.
De drukregeling verwijderen
11 Schuif de doorvoer van
de drukomzetter uit het
besturingshuis en verwijder
het besturingshuis.
12 Ontkoppel de motorstekker
van de besturingskaart van
de motor.
13 Haal de twee spoelstekkers los
van de besturingskaart van de
motor.
Opgelet: Schrijf de locaties van de
schroeven op zodat u ze later weer
goed kunt terugzetten. Schroeven die
op de verkeerde plaats zitten, kunnen
de motorkaart beschadigen.
14 Verwijder schroef 1 t/m 9 en
de motorkaart.

6311514A
Pressure Control Installation

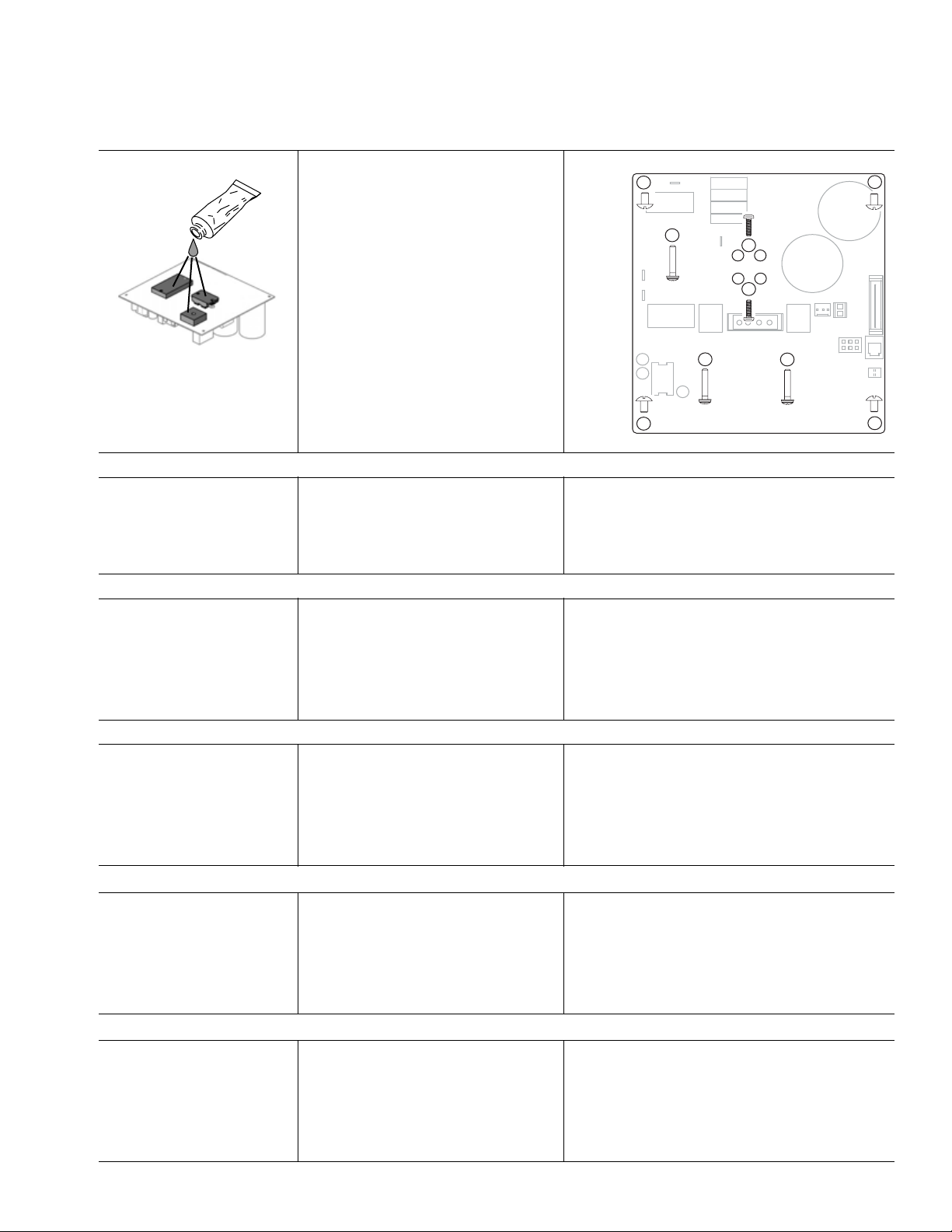

1 Apply an even layer of thermal
compound 110009 to
completely cover component
areas (shaded) on rear of
motor control board.
Caution:
• To reduce risk of motor control board failure, do
not overtighten screws. This can damage electrical
components.
• Electrostatic discharges can damage
components on board. Use ground strap
when handling board.
2 Install motor control board: Install motor control board with
all nine screws loosely in place in numbered sequence.
Loosen screws A - D if necessary to install screws 3 - 9.
Torque screws to 1.58 - 1.92 N·m (14 - 17 in-lb), in
sequence as follows: 1 - 5, A - D, 6 - 9.
Pose du système de contrôle de la pression
1 Appliquer une couche égale de
pâtethermoconductrice110009
pour entièrement couvrir les
zones à composants (ombrées)
à l’arrière de la carte de
commande du moteur.
Attention :
• Ne pas trop serrer les vis pour réduire les risques
de panne sur la carte de commande du moteur.
En effet, un serrage trop fort peut endommager
les composants électriques.
• Les décharges électrostatiques peuvent
endommager les composants de la carte.
Porter un bracelet de mise à la terre pour
manipuler une carte.
2 Placer la carte de commande du moteur. La fixer à l’aide
des neuf vis légèrement vissées en séquence numérique.
Au besoin, desserrer les vis A - D pour poser les vis 3 - 9.
Visser les vis au couple de 1,58 - 1,92 N·m (14 - 17 in-lb) en
respectant la séquence suivante : 1 - 5, A - D, 6 - 9.
Instalación del dispositivo de control de presión
1 Aplique una capa uniforme de
producto térmico 110009 que
cubracompletamentelaszonas
de los componentes
(sombreados) en la parte
trasera de la tarjeta de control
del motor.
Precaución:
• Para reducir el riesgo de que la tarjeta de control
del motor falle, no apriete excesivamente
los tornillos. Podría dañar los componentes
eléctricos.
• Las descargas electrostáticas podríandañar los
componentes de la tarjeta de circuito impreso.
Al manipular la tarjeta de circuito impreso utilice
una correa de conexión a tierra.
2 Instale la tarjeta de control del motor: Instale la tarjeta de
control del motor con los nueve tornillos colocados, pero sin
apretar, siguiendo la secuencia numerada. Afloje los
tornillos A - D si fuera necesario para instalar los tornillos 3 - 9.
Apriete los tornillos a un par de 1,58 – 1,92 N·m
(14 - 17 in-lb), en la secuencia siguiente: 1 - 5, A - D, 6 - 9.
Installazione del controllo di pressione
1 Applicare uno strato omogeneo
di composto termico 110009
che ricopra completamente
le aree dei componenti
(schermati) sul retro della
scheda di controllo del motore.
Avvertenza:
• Per ridurre il rischio di guasti alla scheda
di controllo del motore, non serrare
eccessivamente le viti in quanto ciò potrebbe
causare danni ai componenti elettrici.
• Le scariche elettrostatiche possono
danneggiare i componenti sulla scheda.
Utilizzare una fascia per la messa a terra
quando si tocca o si installa la scheda.
2 Installare la scheda del controllo del motore. Installare la
scheda del controllo del motore inserendo tutte e nove le
viti, senza serrarle, seguendo una sequenza numerata.
Allentare le viti A - D se necessario, per installare le viti 3 - 9.
Serrare le viti fino a 1,58 – 1,92 N·m (14- 17 pollici-libbra),
secondo la seguente sequenza:. 1 - 5, A - D, 6 - 9.
De drukregelaar installeren
1 Breng een gelijkmatige laag
thermisch middel 110009 aan
en bedek daarmee volledig
de (gearceerde) gebieden aan
de achterkant van de motor.
Voorzichtig:
• Om het risico op beschadiging van de
besturingskaart te verkleinen, mag u de
schroeven niet te strak aandraaien. Hierdoor
kunnen de elektrische onderdelen beschadigd
raken.
• Door elektrostatische ontlading kunnen onder-
delen op de kaart beschadigd raken. Gebruik
een aardingsband als u de kaart beetpakt.
2 Installeer de motorkaart: Breng de motorkaart losjes aan
met alle negen schroeven in de aangegeven volgorde. Draai
schroeven A t/m D los als dat nodig is om schroeven 3 t/m 9
te installeren.
Draai de schroeven aan tot 1,58 – 1,92 N·m (14 - 17 in-lb)
in deze volgorde: 1 - 5, A - D, 6 - 9.
WLD






$%
&'
WLD

311514A 7
Pressure Control Installation
3 Connect two coil connectors
to motor control board. 4 Connect motor connector to motor control board. 5 Slide transducer grommet into control housing.
Pose du système de contrôle de la pression
3 Brancher les deux
connecteurs de la bobine
sur la carte de commande
moteur.
4 Fixer le connecteur du
moteur sur la carte de
commande moteur.
5 Glisser le passe-fil dans
le boîtier de commande.
Instalación del dispositivo de control de presión
3 Conectelos dos conectores
de bobina del motor en la
tarjeta de circuito del motor.
4 Enchufe el conector del
motor a la tarjeta de circuito
impreso de control del motor.
5 Deslice el ojal del conector
en el alojamiento de control.
Installazione del controllo di pressione
3 Collegare i due connettori
a bobina alla scheda di
controllo del motore.
4 Collegare il connettore del
motore alla scheda di
controllo del motore.
5 Inserire la guarnizione del
trasduttore nel corpo del
controllo.
De drukregelaar installeren
3 Sluit de twee spoelstekkers
aan op de besturingskaart
van de motor.
4 Sluit de motorstekker aan
op de motorbesturings-
kaart.
5 Schuif de doorvoer van
de drukomzetter in het
besturingshuis.
ti7585

8311514A
Pressure Control Installation
6 Install 10/14A switch
connector to motor control
board.
7 Install blue (NEUTRAL)
connector to motor control
board and black (LINE)
to filter board.
8 Install control housing with
two top screws and two
bottom screws.
9 Connect potentiometer
connector to motor control
board.
Pose du système de contrôle de la pression
6 Placer le commutateur
10/14 A sur la carte de
commande du moteur.
7 Raccorder le connecteur
bleu (NEUTRE) à la carte
de commande du moteur,
et le connecteur noir
(LIGNE) à la carte du filtre.
8 Fixer le boîtier de com-
mande avec les deux vis
du dessus et les deux vis
du dessous.
9 Brancher le connecteur du
potentiomètre sur la carte
de commande moteur.
Instalación del dispositivo de control de presión
6 Instale el conector del
interruptor 10/14A en la
tarjeta de circuito impreso
de control del motor.
7 Instale el conector azul
(NEUTRO) en la tarjeta
de control del motor y el
conector negro (LÍNEA)
en la tarjeta de circuito
impreso del filtro.
8 Instale el alojamiento de
control con los dos tornillos
superiores y los dos
tornillos inferiores.
9 Enchufe el conector del
potenciómetro a la tarjeta
de control del motor.
Installazione del controllo di pressione
6 Installare il connettore
dell’interruttore 10/14A
nella scheda di controllo
del motore.
7 Installare il connettore blu
(NEUTRO) nella scheda
di controllo del motore.
8 Installare il corpo del
controllo utilizzando due viti
superiori e due viti inferiori.
9 Collegare il connettore del
potenziometro alla scheda
di controllo del motore.
De drukregelaar installeren
6 Installeer de 10/14A
schakelaarstekker op
de motorkaart.
7 Installeerde blauwestekker
(NEUTRAAL) op de
motorkaart. Installeer de
zwarte stekker (LIJN) op
de filterkaart.
8 Installeer het besturings-
huis met twee schroeven
boven en twee onder.
9 Sluit de stekker van de
potentiometer aan op de
besturingskaart van de
motor.
WLD
ti7818a
WLE

311514A 9
Pressure Control Installation
10 Connect motor two-wire
connector to motor control
board.
11 Connect motor resolver
connector to motor control
board.
12 Connect transducer
connector to motor control
board.
13 Install control panel with
two screws.
Pose du système de contrôle de la pression
10 Raccorder le connecteur à
deux fils moteur à la carte
de commande du moteur.
11 Raccorder le connecteur
d’alimentation du sépara-
teur moteur à la carte de
commande du moteur.
12 Brancher le connecteur du
capteur sur la carte de
commande moteur.
13 Fixer le panneau de
commande à l’aide des
deux vis.
Instalación del dispositivo de control de presión
10 Conecte el conector de dos
hilos a la tarjeta de circuito
impreso de control del
motor.
11 Conecte el conector del
separador del motor a la
tarjeta de circuito impreso
de control del motor.
12 Enchufe el conector del
transductor a la tarjeta
de control del motor.
13 Instale el panel de control
con los dos tornillos.
Installazione del controllo di pressione
10 Collegare il connettore
a due fili del motore alla
scheda di controllo del
motore.
11 Collegare il connettore del
trasduttore del motore alla
scheda di controllo del
motore.
12 Collegare il connettore del
trasduttore alla scheda di
controllo del motore.
13 Installare il pannello con
due viti.
De drukregelaar installeren
10 Sluit de tweedraads
motorstekker aan op de
besturingskaart van de
motor.
11 Sluit de stroomstekker van
de motorsensor aan op de
besturingskaart.
12 Sluit de stekker van de
drukomzetter aan op de
besturingskaart van de
motor.
13 Installeer het regelpaneel
met twee schroeven.
WLEWLEWLE
TIA

10 311514A
TO PLACE AN ORDER, contact your Graco distributor, or call 1-800-690-2894 to identify the nearest distributor.
All written and visual data contained in this document reflects the latest product information available at the time of publication.
Graco reserves the right to make changes at any time without notice.
This manual contains English, French, Spanish, Italian and Dutch; mm 311421
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441
www.graco.com
6/2006, Audited 2/2006
Pressure Control Installation
14 Connectdisplayconnector to
motor control board. 15 Install cover with four screws.
Pose du système de contrôle de la pression
14 Brancher le connecteur de
l’afficheur sur la carte de
commande moteur.
15 Fixer le capot à l’aide
des quatre vis.
Instalación del dispositivo de control de presión
14 Enchufe el conector de la
pantalla de visualización a la
tarjeta de circuito impreso de
control del motor.
15 Instale la cubierta con
los cuatro tornillos.
Installazione del controllo di pressione
14 Collegare il connettore del
display alla scheda di
controllo del motore.
15 Installare il coperchio con
le quattro viti.
De drukregelaar installeren
14 Sluit de stekker van
de display aan op de
besturingskaart van
de motor.
15 Bevestig het deksel met vier
schroeven.
ti7561a
