Grohe Allure Brilliant 13 301 User manual

D.....1 I.....2 N.....3 GR .....5 TR .....6 BG .....7 RO .....9
GB .....1 NL .....2 FIN .....4 CZ .....5 SK .....6 EST .....8 CN .....9
F.....1 S.....3 PL .....4 H.....5 SLO .....7 LV .....8 RUS .....9
E.....2 DK .....3 UAE .....4 P.....6 HR .....7 LT .....8
Design & Quality Engineering GROHE Germany
Allure Brilliant
99.673.031/ÄM 221189/08.11
13 301
Allure Brilliant
D.....1 I.....2 N.....3 GR .....5 TR .....6 BG .....7 RO .....9
GB .....1 NL .....2 FIN .....4 CZ .....5 SK .....6 EST .....8 CN .....9
F.....1 S.....3 PL .....4 H.....5 SLO .....7 LV .....8 UA .....9
E.....2 DK .....3 UAE .....4 P.....6 HR .....7 LT .....8 RUS ...10

6mm
2,5mm
2.
1.
10

1
Application:
Operation with unpressurised storage heaters is not possible.
Specifications
If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.
Avoid major pressure differences between hot and cold water
supply.
GB This technical product information is exclusively
for the installer or trained specialists.
Please pass these instructions on to the user.
Flow pressure: min. 0.5 bar – recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure: approx. 20 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C

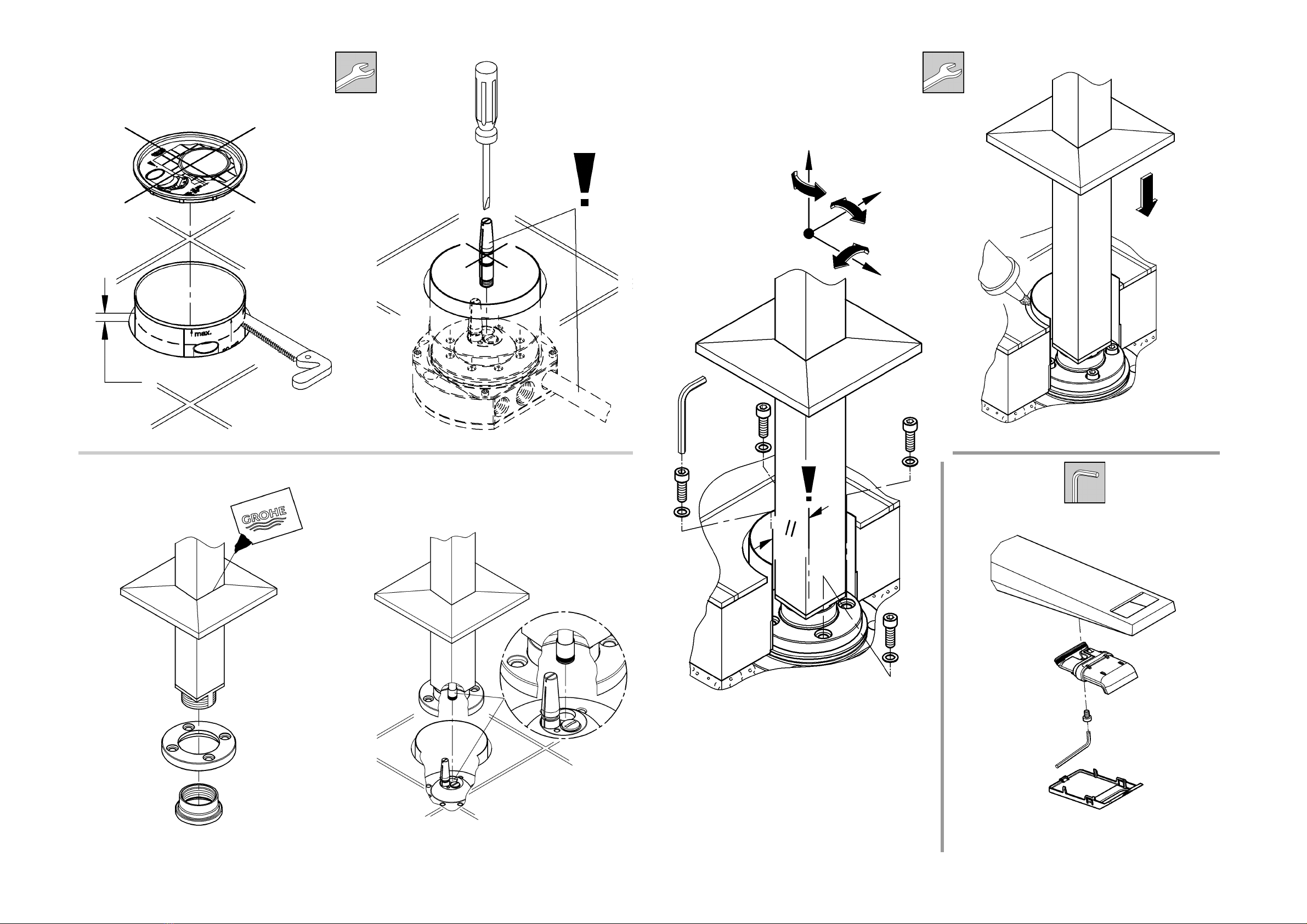

Installation:
Ensure that the supply pipe engages in the
corresponding aperture of the back section.
Maintenance:
Inspect and clean all components and replace if
necessary.
Shut off water supply for maintenance work.
Replacement parts: see exploded drawing
(* = special accessories)
Care: see Care Instructions
Anwendungsbereich:
Der Betrieb mit drucklosen Speichern (offenen
Warmwasserbereitern) ist nicht möglich.
Technische Daten
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasser-
anschluss sind zu vermeiden!
DDiese Technische Produktinformation ist
ausschließlich für den Installateur oder
eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!
Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck ca. 20 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C
Installation:
Es ist darauf zu achten, dass das Zulaufrohr in die
entsprechende Bohrung des Unterputzkörpers
eingreift.
Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.
Bei Wartungsarbeiten Wasserzufuhr absperren!
Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)
Pflege: siehe Pflegeanleitung
Domaine d'application:
Un fonctionnement avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible!
Caractéristiques techniques
Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars. Eviter les différences
importantes de pression entre les raccordements d'eau chaude
et d'eau froide!
FLa documentation technique/produit est
exclusivement destinée aux plombiers et aux
personnels qualifiés.
Penser à la remettre à l’utilisateur.
Pression dynamique: minimale 0,5 bar –
recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars: env. 20 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C
Installation
Veiller à ce que le tuyau d’arrivée d’eau s’engage
dans le logement respectif du corps encastré.
Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.
Fermer les arrivées d’eau en cas de maintenance.
Pièces de rechange voir vue explosée
(* = accessoires spéciaux).
Entretien: voir les instructions d’entretien

2
Gamma di applicazioni:
Non è possibile il funzionamento con accumulatori di acqua
calda a bassa pressione (accumulatori di acqua calda a
circuito aperto).
Dati tecnici
Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua ca
IQueste informazioni tecniche sul prodotto sono ad
uso esclusivo dell’installatore e di personale
qualificato!
Si prega di consegnarle all’utente!
Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar
Pressione di esercizio max. 10 bar
Pressione di prova 16 bar
Portata alla pressione di 3 bar: circa 20 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C
Installazione:
Fare attenzione che il tubo di alimentazione si
innesti nel foro del corpo da incasso.
Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.
Chiudere l’entrata dell’acqua durante i lavori di
manutenzione!
Pezzi di ricambio: vedi immagini esplose
(* = accessori speciali).
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria
Toepassingsgebied:
Het werken met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!
Technische gegevens
Bij statische drukken boven 5 bar dient een drukreduceerventiel
te worden ingebouwd.
Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!
NL Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde
monteurs!
Overhandig deze aan de gebruiker!
Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk: ca. 20 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C
Installeren:
Let erop dat de toevoerbuis in de betreffende
boring van het inbouwhuis valt.
Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.
Sluit bij onderhoudswerkzaamheden de watertoevoer
af!
Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing
Campo de aplicación
No es posible el funcionamiento con acumuladores sin
presión (calentadores de agua sin presión).
Datos técnicos
Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.
¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!
E¡Esta información técnica de productos está
destinada exclusivamente para el instalador o
profesionales del sector!
¡Por favor, entréguesela al usuario!
Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión de trabajo de 3 bares:
aprox. 20 l/min
Temperatura de la entrada del agua caliente máx. 80 °C
Recomendada (ahorro de energía): 60 °C
Instalación:
Debe tenerse en cuenta que el tubo de suministro
agarre en el taladro correspondiente del cuerpo
empotrable.
Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.
¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!
Recambios: véase la vista de despiece
(* = Accesorio especial)
Cuidados: véanse las instrucciones de conservación

3
Användningsområde:
Drift med lågtrycksbehållare (öppna varmvattenberedare) är
inte möjlig!
Tekniska data
En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.
Större tryckdifferenser mellan kallvatten- och
varmvattenanslutningen måste undvikas!
SDenna tekniska produktinformation är
uteslutande avsedd för installatören eller
anvisade fackmän!
Var vänlig lämna vidare till användaren!
Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar
Driftstryck: max. 10 bar
Provtryck: 16 bar
Kapacitet vid 3 bar flödestryck: ca 20 l/min
Temperatur varmvatteningång max. 80 °C
Rekommenderat (energibesparing): 60 °C
Installation:
Kontrollera att tilloppsröret greppar i
motsvarande borrhål i iväggenheten.
Underhåll:
Kontrollera och rengör alla delarna, byt vid behov.
Spärra vattentillförseln vid underhållsarbeten!
Reservdelar: se sprängskiss
( * = specialtillbehör).
Skötsel: se Skötselanvisning
Anvendelsesområde:
Anvendelse i forbindelse med trykløse beholdere (åbne
vandvarmere) er ikke mulig!
Tekniske data
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
bør undgås!
DK
Denne Tekniske Produktinformation er kun til vvs-
installatøren og erfarne fagfolk!
Giv den venligst videre til brugeren!
Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar
Driftstryk maks. 10 bar
Prøvetryk 16 bar
Gennemstrømning ved 3 bar tilgangstryk: ca. 20 l/min.
Temperatur ved varmtvandsindgangen maks. 80 °C
Anbefalet (energibesparelse) 60 °C
Installation:
Sørg for, at tilløbsrøret griber ind i hullet i det
indmurede element.
Vedligeholdelse:
Kontrollér alle dele, rens dem, skift dem evt. ud.
I forbindelse med vedligeholdelsesarbejde skal der
lukkes for vandet!
Reservedele: se eksplosionstegning
(* = specialtilbehør)
Pleje: se plejeanvisningen.
Bruksområde:
Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er
ikke mulig.
Tekniske data
Ved statisk trykk over 5 bar monteres en
trykkreduksjonsventil.
Unngå store trykkdifferanser mellom kaldt- og
varmtvannstilkoblingen!
NDenne tekniske produktinformasjonen er
utelukkende laget for installatører og annet
faglært personell!
Vennligst gi denne produktinformasjonen videre
til brukeren!
Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar
Driftstrykk: maks. 10 bar
Kontrolltrykk: 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk: ca. 20 l/min
Temperatur varmtvannsinngang maks. 80 °C
Anbefalt (energisparing): 60 °C
Installering:
Pass på at tilførselsrøret griper inn i hullet
til innbyggingsenheten.
Vedlikehold:
Kontroller alle delene, rengjør og skift eventuelt
ut.
Steng vanntilførselen ved vedlikeholdsarbeider!
Reservedeler: se sprengskisse
(* = ekstra tilbehør)
Pleie: se pleieveiledningen

4
Käyttöalue:
Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista.
Tekniset tiedot
Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä
on vältettävä!
FIN
Tämä tekninen tuotetiedote on tarkoitettu
yksinomaan asentajille tai koulutuksen saaneille
ammattimiehille!
Anna se edelleen laitteen käyttäjälle!
Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar
Käyttöpaine: maks. 10 bar
Tarkastuspaine: 16 bar
Läpivirtaus, kun virtauspaine on 3 baria: n. 20 l/min
Lämpötila lämpimän veden tulossa maks. 80 °C
Suositus (energian säästämiseksi): 60 °C
Asennus:
Huolehdi siitä, että tuloputki tarttuu
piiloasennusrungon vastaavaan reikään.
Huolto:
Tarkasta ja puhdista kaikki osat, vaihda
tarvittaessa uusiin.
Sulje veden tulo, kun teet huoltotöitä!
Varaosat: ks. räjäytyskuva
(* = lisätarvike)
Hoito: ks. hoito-ohjeet
Zakres stosowania
Użytkowanie z bezciśnieniowymi podgrzewaczami wody
(pracującymi w systemie otwartym) nie jest możliwe.
Dane techniczne
Jeżeli ciśnienie statyczne przekracza 5 bar, należy
wmontowaćreduktor ciśnienia.
Należy unikaćwiększych różnic ciśnienia między wodązimną
a ciepłą!
PL Informacja techniczna o produkcie przeznaczona
jest wyłącznie dla instalatorów lub osób z
przygotowaniem fachowym!
Informacjęnależy przekazaćużytkownikowi!
Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar
Ciśnienie robocze: maks. 10 bar
Ciśnienie kontrolne: 16 bar
Przepływ przy ciśnieniu przepływuwynoszącym 3 bar:
ok. 20 l/min
Temperatura na doprowadzeniu gorącej wody maks. 80 °C
Zalecana (energooszczędna): 60 °C
Instalacja:
Rura doprowadzająca powinna znaleźć się
w odpowiednim otworze korpusu podtynkowego.
Konserwacja:
Sprawdzićwszystkie części, oczyścići ewent.
wymienić.
Podczas prac konserwacyjnych zamknąć dopływ wody!
Części zamienne: zob. rysunek poglądowy
(* - akcesoria)
Pielęgnacja: zob. Instrukcja pielęgnacji

5
Πεδίο εφαρµογής:
Ηλειτουργία µεσυσσωρευτές χωρίς πίεση (ανοιχτοί
θερµοσίφωνες)δεν είναι δυνατή.
Τεχνικά στοιχεία
Σε πιέσεις ηρεµίας µεγαλύτερες από 5barθα πρέπει να
τοποθετηθεί µια συσκευή µείωσης της πίεσης.
Αποφύγετε µεγαλύτερες διαφορές πίεσης µεταξύ της
σύνδεσης ζεστού και κρύου νερού!
GR Αυτή ητεχνική πληροφορία προϊόντος
προορίζεται αποκλειστικά για τον εγκαταστάτη ή
για τους εξειδικευµένους τεχνίτες!
Παρακαλούµεπαραδώστε την και στο χρήστη!
Πίεση ροής:ελάχιστη 0,5 – συνιστώµενη 1 – 5 bar
Πίεση λειτουργίας µέγιστη 10 bar
Πίεση ελέγχου:16bar
Ροή µεπίεση στα 3 bar: περ. 20 l/min
Θερµοκρασία στην είσοδο ζεστού νερού µέγ. 80 °C
Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C
Εγκατάσταση:
Θα πρέπει να προσέξετε ώστε οσωλήνας
παροχής να πιάνει στις αυλακώσεις του
χωνευτού σώµατος τοποθέτησης.
Συντήρηση:
Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν
χρειάζεται, αντικαταστήστε τα.
Κλείστε την παροχή του νερού για τις εργασίες
συντήρησης!
Ανταλλακτικά:βλέπε αναλυτικό σχεδιάγραµµα
(* = πρόσθετος εξοπλισµός)
Περιποίηση: βλέπε Οδηγίες περιποίησης
Oblast použití:
Provoz s beztlakovými zásobníky (otevřenými zařízeními na
přípravu teplé vody) není možný.
Technické údaje
Při statických tlacích vyšších než 5 barůse musí namontovat
redukční ventil.
Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!
CZ Tato technická informace o výrobku je určena
pouze pro instalatéry nebo zaškolené odborné
pracovníky!
Předejte prosím k dispozici uživateli!
Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů
Provozní tlak: max. 10 barů
Zkušební tlak: 16 barů
Průtok při proudovém tlaku 3 bary: cca 20 l/min
Teplota na vstupu teplé vody max. 80 °C
Doporučeno (úspora energie): 60 °C
Instalace:
Dbejte na to, aby přívodní potrubí zapadlo do
příslušného otvoru podomítkového tělesa.
Údržba:
Všechny díly zkontrolujte, vyčistěte a podle
potřeby vyměňte.
Před zahájením údržby uzavřete přívod vody!
Náhradní díly: viz vyobrazení dílův rozloženém
stavu (* = zvláštní příslušenství)
Ošetřování: viz návod k údržbě
Felhasználási terület:
Nyomás nélküli melegvíztárolókkal (nyílt üzeművízmelegítőkkel)
nem működtethető.
Műszaki adatok
5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő
szükséges!
Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb
nyomáskülönbséget!
HEzt a műszaki termék-információt kizárólag
szerelők ill. felkészült szakemberek számára
állították össze.
Kérjük adják tovább a felhasználónak!
Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar
Üzemi nyomás: max. 10 bar
Vizsgálati nyomás: 16 bar
Átfolyás 3 bar áramlási nyomásnál: kb. 20 l/perc
Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C
Javasolt (energia megtakarítás): 60 °C
Felszerelés:
Ügyeljen arra, hogy a betáplálócsőbelekapjon
a falba szerelhetőtest megfelelőfuratába.
Karbantartás:
Az összes alkatrészt ellenőrizni, tisztítani, és
esetl. cserélni kell.
A karbantartási munkák során zárja le a víz
hozzávezetést!
Pótalkatrészek: lásd a robbantott ábrát
(* = speciális tartozékok)
Ápolás: lásd az Ápolási útmutatót

6
Campo de aplicação:
Não é possível o funcionamento com reservatórios sem
pressão (esquentadores abertos).
Dados Técnicos
Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.
Evitar grandes diferenças de pressão entre a ligação da água
fria e a ligação da água quente!
PEstas Informações Técnicas sobre o produto
destinam-se exclusivamente aos instaladores ou
pessoal especializado instruido para o efeito!
Por favor, entregue-as ao utilizador!
Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar
Pressão de serviço: máx. 10 bar
Pressão de teste: 16 bar
Débito a 3 bar de pressão de caudal: aprox. 20 l/min
Temperatura na entrada de água quente máx. 80 °C
Recomendada (para poupança de energia): 60 °C
Instalação:
Tenha em atenção, que o tubo de entrada
intervenha na respectiva perfuração da estrutura
encastrável.
Manutenção:
Verificar, limpar e, se necessário, substituir todas
as peças.
Para efectuar trabalhos de manutenção, fechar o
abastecimento de água!
Peças sobresselentes: ver desenho explodido
(* = acessórios especiais)
Conservação: ver as instruções de conservação
Kullanım sahası:
Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak
mümkün değildir.
Teknik Veriler
Akışbasıncın 5 barın üzerinde olmasıdurumunda, bir basınç
düşürücü takılmalıdır.
Soğuk ve sıcak su bağlantılarıarasında yüksek basınç
farklılıklarından kaçının!
TR Bu teknik ürün bilgisi sadece montajcıveya
eğitimli uzmanlara yöneliktir!
Lütfen kullanıcıya teslim ediniz!
Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar
İşletme basıncı: maks. 10 bar
Kontrol basıncı:16bar
3 bar akışbasıncında akım: yakl. 20 l/dak
Su girişısısımaks. 80 °C
Tavsiye edilen (enerji tasarrufu): 60 °C
Montaj:
İletim borularının ankastre batarya yuvasına ait
ilgili deliğe girmesine dikkat edilmelidir.
Bakım:
Tüm parçalarıkontrol edin, temizleyin, gerekirse
değiştirin.
Bakım çalışmalarında su girişini kapatın!
Yedek parçalar: bkz. patlama görünümü
(* = özel aksesuar)
Bakım: bkz. bakım talimatı
Oblast' použitia:
Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi
vody) nie je možná.
Technické údaje
Pri statických tlakoch vyšších než 5 barov sa musí
namontovat' redukčný ventil.
Je potrebné zabránit' vyšším tlakovým rozdielom medzi
prípojkou studenej a teplej vody!
SK
Táto technická informácia o výrobku je určená len
pre inštalatérov alebo zaškolených odborných
pracovníkov!
Dajte prosím k dispozícii užívateľovi!
Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov
Prevádzkový tlak: max. 10 barov
Skúšobný tlak: 16 barov
Prietok pri hydraulickom tlaku 3 bary: cca 20 l/min
Teplota na vstupe teplej vody max. 80 °C
Odporúčaná (úspora energie): 60 °C
Inštalácia:
Dbajte na to, aby prívodné potrubie zapadlo do
príslušného otvoru podomietkového telesa.
Údržba:
Všetky diely skontrolujte, vyčistite a podľa
potreby vymeňte.
Pred zahájením údržby uzavrite prívod vody!
Náhradné diely: pozri vyobrazenie dielov v
rozloženom stave (* = zvláštne príslušenstvo)
Ošetrovanie: pozri návod na údržbu

7
Področje uporabe
Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode) !
Tehnični podatki
Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi
reducirni ventil.
Preprečite večje razlike v tlaku med priključkom hladne in
tople vode!
SLO
Tehnične informacije o izdelku so izključno
namenjene instalaterjem ali ustreznemu
strokovnemu osebju!
Prosimo, predajte navodilo naprej uporabniku!
Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar
Obratovalni tlak maks. 10 bar
Preskusni tlak: 16 bar
Pretok pri delovnem tlaku 3 bar: ca. 20 l/min
Temperatura vhoda tople vode maks. 80 °C
Priporočljivo (prihranek energije): 60 °C
Vgradnja:
Paziti morate, da dovodna cev prijemlje v
ustrezno izvrtino vgradnega dela.
Vzdrževanje
Preglejte vse dele, po potrebi očistite ali
zamenjajte.
Pred pričetkom vzdrževalnih del zaprite dovod vode!
Nadomestni deli: Glej razstavljen prikaz
(* = posebna oprema)
Nega: Glej navodilo za nego
Područje primjene:
Upotreba s bestlačnim spremnicima (otvorenim grijačima
vode) nije moguća.
Tehnički podaci
Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi
reduktor tlaka.
Potrebno je izbjegavati veće razlike u tlakovima između
priključaka za hladnu i toplu vodu!
HR Ove tehničke informacije o proizvodima
namijenjene su isključivo za instalatera ili
ovlaštenog stručnjaka!
Dajte ih svakom novom korisniku!
Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar
Radni tlak: maks. 10 bar
Ispitni tlak: 16 bar
Protok kod hidrauličnog tlaka od 3 bar: oko 20 l/min
Temperatura na dovodu tople vode maks. 80 °C
Preporučuje se (ušteda energije): 60 °C
Ugradnja:
Pri tome treba paziti, da dovodna cijev zahvaća u
odgovarajuću rupu podžbuknog tijela.
Održavanje:
Pregledajte sve dijelove, očistite ih i po potrebi
zamijenite.
Kod radova održavanja zatvorite dovod vode!
Vijčani spoj uvrnuti i čvrsto privući.
Rezervni dijelovi: pogledajte povećani prikaz
(* = dodatna oprema)
Njega: pogledajte upute za njegu
Област на приложение:
Експлоатация сбезнапорни резервоари (отворени
водонагреватели) не евъзможна.
Технически данни
При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.
Да се избягват големи разлики вналягането между
водопроводите за студената итоплата вода!
BG Техническите данни за продукта са
предназначени само за монтъора или за
съответно информираните специалисти!
Предайте на потребителите на арматурата!
Налягане на водната струя:мин. 0,5 бара –
препоръчва се 1 – 5 бара
Работно налягане:макс. 10 бара
Изпитвателно налягане: 16 бара
Разход при 3 бара налягане на потока:прибл. 20 л/мин
Температура на топлата вода при входа макс. 80 °C
Препоръчва се (Икономия на енергия): 60 °C
Монтаж:
Захранващата тръба трябва да влезе в
съответния отвор на тялото за вграждане.
Техническо обслужване:
Проверете всички части, почистете ги, ако е
необходимо, ги подменете.
При работи по поддръжка на арматурата водата
трябва да еспряна!
Резервни части:виж скицата сотделните части,
посочваща последователността на монтажа
(* = специални части)
Поддръжка: виж инструкциите за поддръжка

8
Kasutusala:
Ei ole võimalik kasutada koos survevaba boileriga (lahtise
veekuumutiga)!
Tehnilised andmed
Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.
Vältige suuri surveerinevusi külma- ja kuumaveetorust
siseneva vee vahel!
EST
Käesolev tehniline tooteinformatsioon on
suunatud eranditult paigaldajale või pädevale
spetsialistile.
Palume edastada see kasutajale!
Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari
Surve töörežiimis: maksimaalselt 10 baari
Testimissurve: 16 baari
Läbivool 3-baarise veesurve korral: ca 20 l/min
Siseneva kuuma vee temperatuur maksimaalselt 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C
Paigaldamine:
Jälgige, et juurdevoolutoru läheks peitsegisti
korpuse vastavasse avasse.
Tehniline hooldus:
Kõik osad tuleb kontrollida, puhastada ja
vajadusel asendada.
Hooldustööde ajaks palume sulgeda vee juurdevoolu!
Tagavaraosad: vt koostejoonist
(* = lisatarvikud)
Hooldamine: vt hooldusjuhiseid.
Lietojums:
Izmantošana ar zema spiediena ūdens uzkrājējiem
(atklātajiem karstāūdens sildītājiem) nav iespējama.
Tehniskie dati
Ja spiediens miera stāvoklīlielāks par 5 bāriem, iemontēt
reduktoru.
Jāizvairās no lielas spiediena starpības siltāun aukstāūdens
pieslēgumos!
LV Šītehniskāinformācija par produktu ir paredzēta
tikai uzstādītājam vai profesionāliem
speciālistiem!
Lūdzam nodot izmantotājam!
Hidrauliskais spiediens: vismaz 0,5 bāri /
ieteicams no 1 līdz 5 bāriem
Darba spiediens: maksimāli 10 bāri
Kontrolspiediens: 16 bāri
Caurtece pie 3 bāru plūsmas spiediena: apmēram 20 l/min
Ieplūstošāsiltāūdens temperatūra: maksimāli 80 °C
Ieteicamātemperatūra (enerģijas taupīšanai): 60 °C
Instalācija:
Raugieties, lai pieplūdes caurule tiktu ievietota
pareizajāzemapmetuma korpusa urbumā.
Tehniskāapkope:
Pārbaudiet, tīriet un pēc iespējas apmainiet visas
daļas.
Tehniskās apkopes laikānoslēgt ūdens padevi!
Rezerves daļas: skatīt detaļu attēlojumu
(* = speciālie piederumi).
Apkope: skatīt kopšanas pamācību
Naudojimo sritis
Negalima naudoti su neslėginiais vandens kaupikliais
(atvirais vandens šildytuvais).
Techniniai duomenys
Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio
reduktorių.
Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių
skirtumui!
LT Ši techninėinformacija apie gaminįskirta tik
santechnikui ir apmokytam personalui!
Prašome jąperduoti vartotojui.
Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai
Darbinis slėgis: maks. 10 barų
Bandomasis slėgis: 16 barų
Vandens prataka esant 3 barųvandens slėgiui: apie 20 l/min.
Įtekančio karšto vandens temperatūra: maks. 80 °C
Rekomenduojama temperatūra (taupant energiją): 60 °C
Įrengimas
Atkreipkite dėmesįįtai, kad tiekimo vamzdis
patektųįatitinkamąpotinkinio korpuso kiaurymę.
Techninėpriežiūra
Patikrinkite ir nuvalykite detales. Jei reikia,
pakeiskite jas naujomis.
Atlikdami techninės priežiūros darbus, užsukite vandenį!
Atsarginės detalės: žr. išmontuoto įrenginio
iliustraciją(* = specialūs priedai)
Priežiūra: žr. priežiūros nurodymus

9
Domeniu de utilizare:
Utilizarea în reţea cu cazane nepresurizate (cazane deschise)
nu este posibilă.
Specificaţii tehnice
La presiuni de repaus de peste 5 bar se va monta un reductor
de presiune.
Se vor evita diferenţe de presiune mari între racordurile de
apăcaldăşi rece!
RO Aceste informaţii tehnice despre produs sunt
destinate exclusiv pentru instalator sau
personalul de specialitate instruit!
Vărugăm săle transmiteţi utilizatorului!
Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar
Presiune de lucru: max. 10 bar
Presiunea de încercare: 16 bar
Debitul la presiunea de curgere de 3 bar: cca. 20 l/min
Temperaturăla intrare apăcaldămax. 80 °C
Recomandat (pentru economisire de energie): 60 °C
Instalare:
Trebuie avut grijăca tubul de alimentare săintre
în orificiul corespunzător al corpului de sub
tencuială.
Întreţinere:
Toate piesele se verifică, se curăţă, eventual se
înlocuiesc.
În timpul lucrărilor de întreţinere se va închide
alimentarea cu apă!
Piese de schimb: a se vedea reprezentarea
desfăşurată( * = accesorii speciale).
Îngrijire: a se vedea instrucţiunile de îngrijire
Сфера застосування:
Експлуатацію збезнапірними накопичувачами (відкритими
водонагрівачами) не передбачено.
Технічні характеристики
Якщо статичний тиск перевищує 5 бар, необхідно вмонтувати
редуктор тиску.
Тиск утрубах для гарячої та холодної води повинен бути
приблизно однаковим!
UA
Ця технічна інформація про продукт призначена
виключно для слюсаря-сантехніка чи спеціалістів,
які пройшли відповідний інструктаж!
Передайте її користувачу!
Гідравлічний тиск:мінім. 0,5 бар / рекомендовано 1–5 бар
Робочий тиск:макс. 10 бар
Випробний тиск:16бар
Пропускна здатність при гідравлічному тиску 3 бар:
прибл. 20 л/хв.
Температура гарячої води на вході макс. 80 °C
Рекомендовано (економне споживання енергії): 60 °C
Встановлення:
Необходимо следить за тем, чтобы подводящая
труба вошла всоответствующее отверстие
скрытого корпуса.
Технічне обслуговування:
Перевірити, очистити чи, якщо необхідно,
замінити всі деталі.
Під час проведення технічного обслуговування
перекрити воду!
Запчастини: див. зображення приладу врозібраному
стані (* = спеціальне приладдя)
Обслуговування : див.інструкцію зобслуговування
应用：
不允许与非增压式蓄热热水器一起操作。
规格
如果静压超过 5 公斤，必须加装减压阀。
避免冷热水间产生大的压差。
CN 本产品技术信息专为安装人员或经过培训的
专业人员提供。
请向用户提供这些说明。
水流压力： 最小 0.5 公斤－推荐使用 1 - 5 公斤
工作压力： 最大 10 公斤
测试压力： 16 公斤
水流压力为 3 公斤时的流量： 约为 20 升/分钟
热水入水口温度 最高 80 oC
推荐 （节能）： 60 oC
安装：
确保给水管 与后部上对应的孔啮合。
维护：
检查和清洁所有部件，根据需要更换部件。
维护时应关闭进水管。
备件：参见分解图
（* = 特殊零件）
保养：参见 “保养指南”

10
RUS
Излив
Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.
Grohe AG, Германия
Комплект поставки 13 301
смеситель для ванны X
излив X
Розетка X
Техническое руководство X
Инструкция по уходу X
Вес нетто, кг 8,0
Область применения:
Эксплуатация сбезнапорными накопителями (открытые
водонагреватели) не предусмотрена.
Технические данные
При давлении вводопроводе более 5 бар рекомендуется
установить редуктор давления.
Необходимо избегать больших перепадов давлений в
подсоединениях холодной игорячей воды!
RUS
Данная техническая документация по изделию
предназначена только для слесаря-сантехника
или соответствующих специалистов!
Пожалуйста передайте её пользователю!
Давление воды:миним. 0,5 бар – рекомендуется 1 – 5 бар
Рабочее давление:макс. 10 бар
Испытательное давление:16бар
Расход при давлении воды 3 бар:прибл. 20 л/мин
Температура горячей воды на входе макс. 80 °C
Рекомендовано (экономия энергии): 60 °C
Установка:
Необходимо следить за тем, чтобы
подводящая труба вошла всоответствующее
отверстие скрытого корпуса.
Техническое обслуживание:
Все детали проверить, очистить, при
необходимости заменить.
При работах по техобслуживанию перекрыть
подачу воды!
Запчасти:см. рисунок со сборочными деталями
(* = специальные принадлежности)
Уход: см. инструкцию по уходу
