Gutta BS Plus 160 User manual

Rechteckvordach mit WasserspeierRechteckvordach mit Wasserspeier
BS Plus 160 -BS Plus 160 - Art.-Nr.: 7500503 / 7500506
BS Plus 200 -BS Plus 200 - Art.-Nr.: 7500509 / 7500512
Sonderanfertigung - Art.-Nr.: 7500523 - 7500572
Montageanleitung
Assembly instructions
Instructions de montage
Montagevoorschriften
D
GB
F
NL
Nr.: 9219118

23
Recommandations
importantes !
• Avant le montage, veuillez lire exactement les in-
structions de montage et vérifier s‘il n‘y a pas de
défaut ou si le produit n’a pas été endommagé pen-
dant le transport, car aucune responsabilité ne sera
assumée pour les pièces déjà montées.
• Vérifiez avant le montage, si le type, la dimension
et la couleur correspondent.
• Les fabrications sur mesure ne seront pas échan-
gées.
• L‘auvent doit être seulement utilisé pour la fonc-
tion prescrite, dans le cas contraire, toutes
prestations de garanties seront annulées !
• Nettoyez l‘auvent environ tous les trois mois. Uti-
lisez seulement des produits d‘entretien recom-
mandés dans le commerce (pas de récurant ou de
solvant). Si nécessaire, les pièces laquées peuvent
être également entretenues avec un polish pour au-
tomobile.
• Nettoyez les gouttières régulièrement
(l‘accumulation d‘eau pourrait endommager
l‘auvent).
• Les moyens de fixation sont à adapter selon la
nature du mur. Une fixation sûre et suffisante est
à garantir.
• Nettoyez l‘auvent si une épaisse couche de neige
et de glace le recouvre.
• ATTENTION DANGER ! Ne montez pas sur l‘auvent.
• Recommandation : Le montage devrait être ef-
fectué par 2 personnes. En supplément, vous devez
étancher avec de la pâte de silicone usuelle.
• L‘installation électrique doit être effectuée ou en-
levée par un électricien qualifié.
• Une fois la période de garantie légale arrivée à
son terme, cette garantie ne s’applique plus sur les
pièces d’usure.
• Pour cet auvent, nous livrons également des acces-
soires des accessoires séparés. Veuillez vous informer
auprès de votre dépositaire.
• Sous réserve de modifications de la construction.
Wichtige Hinweise!
• Vor der Montage bitte Montageanleitung genau-
estens durchlesen und Produkt auf evtl. Transport-
schäden bzw. Fehler überprüfen, da für Schäden an
bereits montierten Produkten keine Haftung über-
nommen werden kann.
• Prüfen Sie vor dem Einbau, ob Typ, Maß und Farbe
übereinstimmen.
• Maßanfertigungen sind vom Umtausch ausge-
schlossen.
• Das Vordach darf nur für den vorgeschriebenen
Zweck verwendet werden, anderenfalls erlischt der
Produkthaftungsanspruch!
• Reinigen Sie das Vordach bitte in Abständen von
ca. 3 Monaten. Verwenden Sie nur vom Handel emp-
fohlene Pflegemittel (keine Scheuer- oder Lösungs-
mittel). Die lackierten Teile können auch bei Bedarf
mit Autopolitur behandelt werden.
• Die Wasserabläufe sind regelmäßig zu reinigen
(ansonsten Beschädigungsgefahr durch Stauwas-
ser).
• Die Befestigungsmittel sind der jeweiligen Be-
schaffenheit der Wand anzupassen. Eine ausrei-
chende Befestigung ist zu gewährleisten.
• Bei erhöhter Schnee- und Eislast ist das Vordach
abzuräumen.
• Achtung Unfallgefahr! Vordach ist nicht begehbar.
• Empfehlung: Die Montage sollte von zwei Personen
durchgeführt werden. Zusätzlich müssen Sie mit ei-
nem handelsüblichen Silikon abdichten.
• Die Elektroinstallation muss vom Elektro-Fach-
mann ausgeführt oder abgenommen werden.
• Auf Verschleißteile besteht nach Ablauf der ge-
setzlichen Garantiezeit kein Garantieanspruch.
• Zu diesem Vordach liefern wir auch separates
Zubehör. Bitte informieren Sie sich bei Ihrem Fach-
händler.
• Änderung der Konstruktion vorbehalten.
Important
Reccommendations!
• Prior to assembly please study the assembly in-
structions in detail and check the consignment for
possible faulty parts or damage during transpor-
tation. No liability will be assumed for damage to
products already assembled.
• Please check that type, dimensions and colour
correspond before assembly
• Custom-made parts cannot be exchanged.
• The canopy may only be used for the intended
purpose, otherwise no claims for product liability
can be accepted!
• Clean the canopy every 3 months and only use a re-
commended cleaning product (no scrubbing 0agents
or solvents). If necessary, the lacquered parts can
also be treated with with car polish.
• The water drains should be cleaned regularly (in
order to avoid damages caused by accumulated
water).
• In each case, the canopy fastenings must be sui-
table for the construction of the wall in question.
Secure attachment must be warranted.
• Accumulated snow and ice should be removed from
the canopy.
• Caution - Danger of Accident! The canopy is not
load bearing; do not climb or place your weight on
the canopy.
• Recommendation: Assembly should be carried
out by two persons. You must also seal the canopy
using standard commercial silicone.
• The electrical installation must be carried out or
removed by a qualified electrician.
• No guarantee claims can be accepted for parts
subject to wear and tear after the statutory guaran-
tee period has expired.
• We can also supply separate accessories for this
canopy. Please ask your local trader for further.
• The design is subject to alterations.
GB
D F
Belangrijke opmerkingen!
• Lees de montagehandleiding voor de installatie
zorgvuldig door en controleer het product op
mogelijke transportschade of fouten, aangezien er
geen aansprakelijkheid kan worden aanvaard voor
schade aan reeds geïnstalleerde producten.
• Controleer voor de installatie of het type, de
afmetingen en de kleur overeenkomen.
• Op maat gemaakte producten zijn uitgesloten
van inruil.
• De overkapping mag alleen voor het voorge-
schreven doel worden gebruikt, anders vervalt de
productaansprakelijkheidsclaim!
• Maak de luifel met tussenpozen van ca. 3 maan-
den schoon. Gebruik alleen door de handel aanbe-
volen verzorgingsproducten (geen schuurmiddelen
of oplosmiddelen). De gelakte onderdelen kunnen
indien nodig ook met autopoetsmiddel worden
behandeld.
• De waterafvoeren moeten regelmatig worden
gereinigd (anders bestaat er een risico op schade
door achtergrondwatervrees).
• De bevestigingsmaterialen moeten worden
aangepast aan de desbetreffende toestand van de
NL
wand. Er moet voor voldoende bevestiging worden
gezorgd.
• In geval van verhoogde sneeuw- en ijsbelasting
moet de luifel worden verwijderd.
• Attentie Risico op ongelukken! De overkapping is
niet toegankelijk.
• Aanbeveling: De installatie moet door twee
personen worden uitgevoerd. Daarnaast moet je
afdichten met een commerciële silicone.
• De elektrische installatie moet worden uitge-
voerd of verwijderd door een gekwalificeerde
elektricien.
• Na afloop van de wettelijke garantietermijn be-
staat er geen aanspraak op garantie op slijtdelen.
• Wij leveren ook losse accessoires voor deze
overkapping. Neem contact op met uw vakhan-
delaar voor meer informatie.
• Wij behouden ons het recht voor om de construc-
tie te wijzigen.
3/8“
Ø 3,5 mm
Ø 12,0 mm

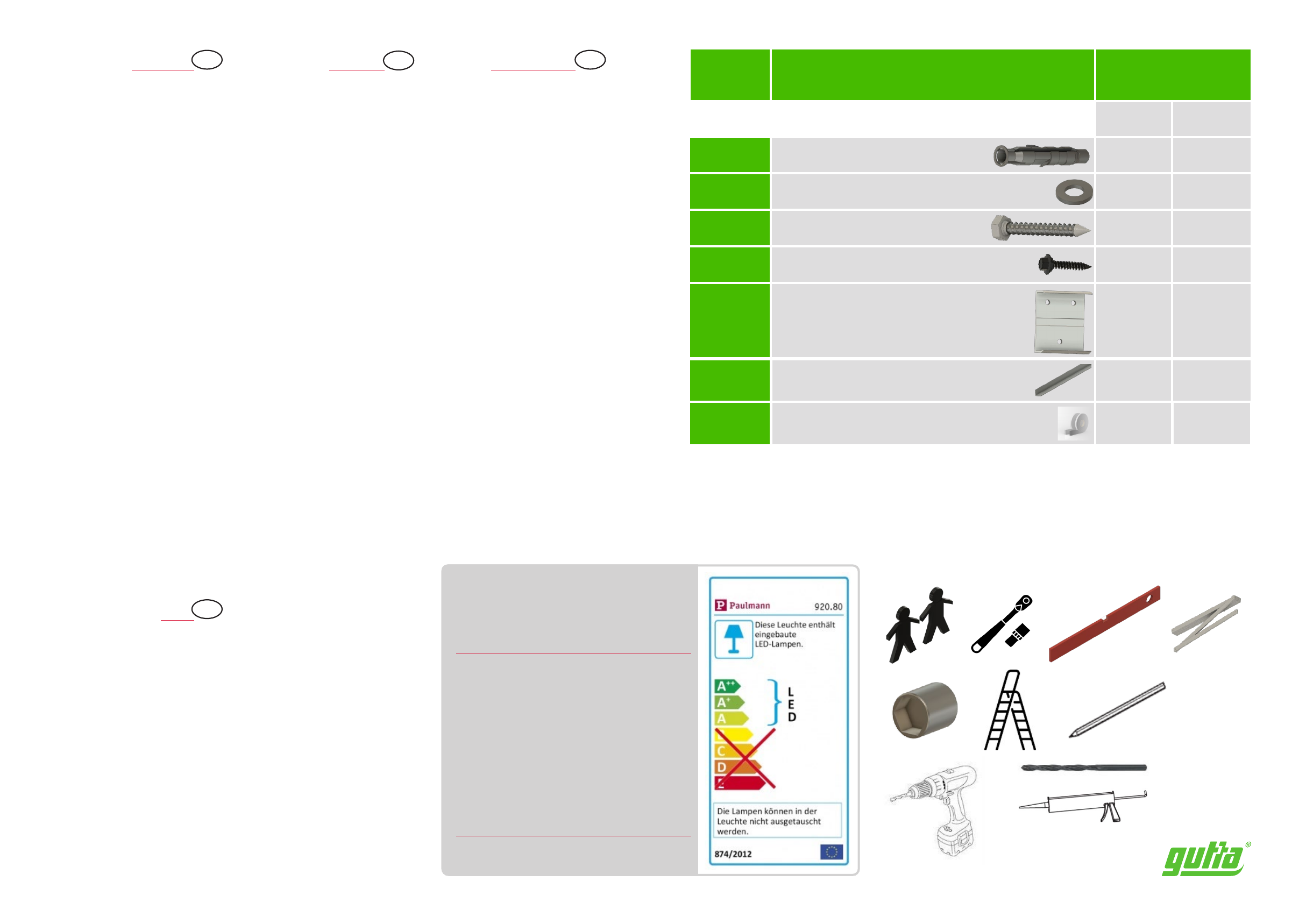

Nr. |No.
No. |Aantal
Bezeichnung |Designation
Désignation |Aanwijzing
Stück |Pieces
Piéces |Stuk
BS plus 160 BS plus 200
1. Dübel |Plugs
Cheville |Pluggen Ø 12 mm 6 9
2. Unterlegscheibe |Washers
Laveuse | Sluitring 69
3. Schraube |Screw
Vis |Schroef 10 x 80 mm 6 9
4. Metallschraube |Metal srew
Vis à métal | Metaalschroef 4,8 x 35 mm 12 18
5.
Wandhalter - Vordach
Wall bracket - Canopy 110 x 137 mm
Support mural - Auvent
Muurbeugel- Voordeurluifel
32
6. Alu Winkel | Aluminum uncle
Oncle en aluminium |Aluminium hoek 1 1
7.
Fugendichtband |Joint sealing tape
Bande de scellement pour joints
Afdichtingstape voor de verbinding
1 1
bereits vormontiert
bereits vormontiert
already pre-assembled
already pre-assembled
déjà préassemblé
déjà préassemblé
reeds voorgemonteerd
reeds voorgemonteerd
This lamp contains integrated LED bulbs.
Cette lampe contient des sources lumineuses LED intégrées.
Deze lamp bevat ingebouwde LED-lichtbronnen.
The bulbs in the lamp cannot be replaced.
Les illuminants ne peuvent pas être remplacés.
De verlichting kan niet worden vervangen.
Lamp Luminaire Luminaire

45
Wandhalter montieren | Mount wall bracket | Montage du support mural | Bevestiging van de muurbeugel
1. Abstände messen, im Wasser ausrichten, Bohrlöcher anzeichnen (Wandhalter als Schablone verwenden).
2. Bohren Sie die Löcher mit einem Ø 12 mm Bohrer.
3. Dübel in die Wand einsetzen, nun die Wandhalter mit je 3 Schrauben und Unterlegscheiben lose anziehen.
4. Wandhalter mit Wasserwaage ausrichten und nun die Schrauben fest anziehen.
1. Measure distances, align in water, mark drill holes (use wall holder as template)
2. Drill the holes with a Ø 12 mm drill bit
3. Insert dowels into the wall, now loosely tighten the wall brackets with 3 screws and washers each.
4. Align the wall brackets with a spirit level and now tighten the screws.
1. Mesurer les distances, les aligner dans l‘eau, marquer les trous de forage (utiliser le support mural comme modèle)
2. Percer les trous avec une mèche de Ø 12 mm.
3. Insérez des chevilles dans le mur, puis serrez les supports muraux avec trois vis et trois rondelles chacun.
4. Alignez les supports muraux avec un niveau à bulle et serrez maintenant les vis.
1. Afstanden meten, uitlijnen in water, boorgaten markeren (gebruik muurbeugel als sjabloon)
2. Boor de gaten met een Ø 12 mm boor.
3. Steek de deuvels in de muur, draai nu de muurbeugels losjes aan met 3 schroeven en ringen elk.
4. Richt de muurbeugels uit met een waterpas en draai nu de schroeven vast.
Montage | Mounting Instructions | Assemblage | Montage - BS Plus 160 / 200
2.
3.
BS 160 8x
BS 200 12x
Neigung | Pitch | pente de toit | Helling
max. 0,5%
BS 160 | BS 200 1x
Stromanschluss für LED Panel vorbereiten | Preparing the power cable
Préparation du câble d‘alimentation | Bereid de stroomaansluiting voor op het LED-paneel
Nehmen sie das LED Panel ab und ziehen Sie das Stromkabel durch das Vordach.
Disconnect the LED panel and pull the power cable through the canopy.
Débranchez le panneau LED et tirez le câble d‘alimentation à travers la verrière.
Verwijder het LED-paneel en trek de voedingskabel door de kap.
Befestigung von oben |at the top |Pièce jointe supérieure |Montage van bovenaf
Bringen Sie das Fugendichtband an den Winkel an. Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm vor.
Setzen Sie die Schrauben wie angezeigt.
Attach the combination strap to the angle. Drill the holes with a Ø 3.5 mm drill bit.
Insert the screws as shown.
Fixez la sangle combinée à la cornière. Percez les trous avec une mèche de Ø 3,5 mm.
Insérez les vis comme indiqué.
Breng het voegafdichtingsband aan op de hoek. Boor de gaten voor met een Ø 3,5 mm boor.
Plaats de schroeven zoals aangegeven.
bereits vormontiert
bereits vormontiert
already pre-assembled
already pre-assembled
déjà préassemblé
déjà préassemblé
reeds voorgemonteerd
reeds voorgemonteerd
Anbaumaße | Mounting dimensions | Dimensions de montage | Montageafmetingen - BS Plus 160 / 200
mind. Höhe | min. High | hauteur minimale | minimumhoogte = 2250 mm
BS 160 = 1310 mm / BS 200 = 1710 mm
BS 200 = 825 mm 60 mm
1.
Montage | Mounting instructions | Assemblage | Montage - BS Plus 160 / 200
BS 160 BS 200
6x 9x
6x 9x
6x 9x
2x 3x
Neigung | Pitch | pente de toit | Helling
max. 0,5%

67
6.
Montage | Montage |Instructions | Assemblage - BS Plus 160 / 200
4. Befestigung von unten | Fastening from below | Fixation par le bas | Montage van onderaf
1. Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm vor. | Pre-drill the holes with a Ø 3.5 mm drill bit.
Pré-percer les trous avec une mèche de Ø 3,5 mm. | Boor de gaten voor met een Ø 3,5 mm boor.
2. Setzen Sie die Schrauben wie angezeigt. | Insert the screws as indicated.
Insert rer les vis comme indiqué. | Plaats de schroeven zoals aangegeven.
5. Anschluss LED Panel |Power connection for LED
Connexion d‘alimentation pour LED Panel |Aansluiting LED-paneel
Klemmen Sie das LED Panel an das Stromkabel und befestigen Sie dieses wieder am Vordach.
Connect the LED panel to the power cable and reattach it to the canopy.
Connectez le panneau DEL au câble d‘alimentation et rebranchez-le à la verrière.
Klem het LED-paneel op de voedingskabel en bevestig het weer aan de kap.
BS 160 - 4 x
BS 200 - 6 x
Silikonfuge | silicone joint | joint silicone | Siliconenvoeg
Bringen Sie eine Silikonfuge zwischen Wand und Vordach an.
Place a silicone joint between wall and canopy.
Placer un joint en silicone entre le mur et la verrière.
Installeer een siliconenvoeg tussen de wand en de luifel.
Montage Seitenblende | Assembly side panel
Instructions panneau latéral | Montage zijpaneel

D - 38/20 - 500 - OP - Montageanleitung-Nr.: 9219118
www.gutta.com
Gutta Werke GmbH
Bau- und Heimwerkerprodukte
Bahnhofstraße 51 - 57
D-77746 Schutterwald
Telefon [phone]
Telefax 0781 6093200
[email protected]
www.scobalit.de
Scobalitwerk Wagner GmbH
Zürnkamp 27
D-21217 Seevetal-Meckelfeld
Telefon [phone]
Telefax 040 70011446
[email protected]
Scobalitwerk Wagner GmbH
Industriepark 3
D-97273 Kürnach
Telefon [phone]
Telefax 09367 984429
[email protected]
Scobalitwerk Wagner GmbH
Hermann-Ilgen-Straße 7
D-04808 Wurzen
Telefon [phone]
Telefax 03425 814709
[email protected]
Scobalitwerk Wagner GmbH
Buchenstraße 1
D-56584 Anhausen
Telefon [phone]
Telefax 02639 962571
[email protected]
Scobalitwerk Wagner GmbH
Bahnhofstraße 51-57
D-77746 Schutterwald
Telefon [phone]
Telefax 0781-6093207
[email protected]
Hohlkammerplatten Profilplatten
Paneele Ebene Platten
Hobbyplatten Effektplatten
Vordächer
Bitumenwellplatten
Rasengitter
Produktübersicht / Product range / Gamme de produits
