GYS PSW 6043U User manual

1
User’s Manual
Notice d’utilisation
V1-28/04/2015
PSW 6043U – PSW 6047U

2
- Description:
Pure sine wave power inverter is a kind of products which change the DC electricity to AC
electricity.It has been widely used in cars, steamboats, mobile officing post and
telecommunications, public security, emergency and other field.
This power inverter has adopted the international lead circuit design, with the advantage of small
size, light, stable, and high conversion efficiency. It has five kind of protect function such as:
input under voltage protection, input over voltage protection, overload protection, over
temperature protection, output short circuit protection. Please read this carefully before using.
This manual applies to 300W .600W, 1200W and 1500W series of products.
Features and Application
• Pure sine wave output
• High efficiency and portable
• Intelligent to control the fan
• Advanced microprocessor design
• With under voltage/over voltage/over load/short circuit/overheat protection function
Ⅱ
. Products and cables diagram:
- AC outlet - Cooling fan
- USB port - ON / OFF Switch
- External fuse - Power indicator (green)
- DC input “+” terminal (red) Fault indicator (red)
DC input “-” terminal (black)

3

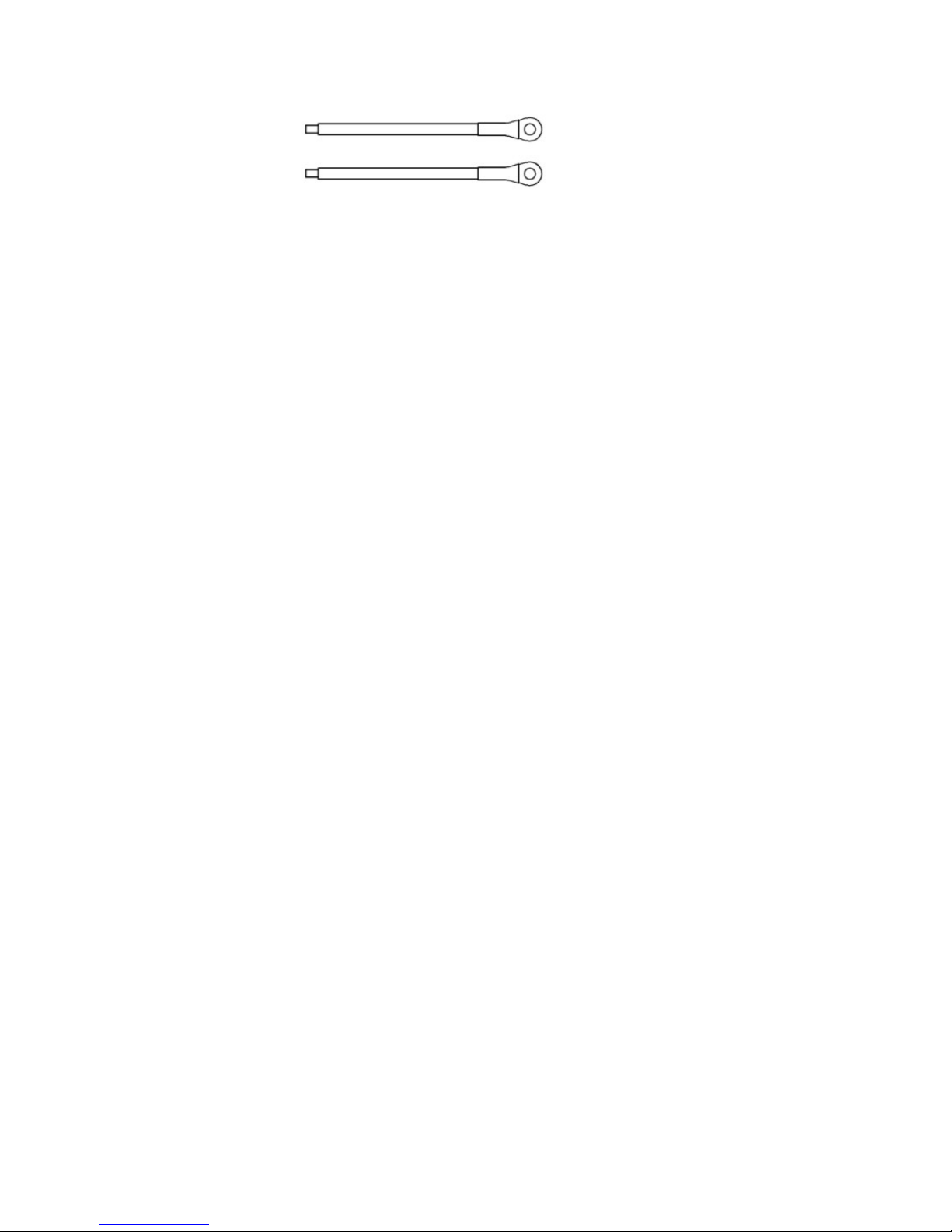

Battery cable (red=pos, black=neg)
(The above pictures just for reference, maybe little difference from real products)
Ⅲ
. Connection Explanation:
Connecting In a wrong way will destroy the power inverter as well as the electrical
equipment, please follow the following steps and sequence and make sure use the products in a
right way.
1. There are one red cable and one black cable for battery, screw tightly red cable with
inverter’s “+” and battery’s “+” terminal; screw tightly black cable with inverter’s “-” and
battery’s “-” terminal; please don’t reverse polarity, or it will damage inverter and
battery.
2. Turn on the inverter switch, green light on; then insert the plug of electrical appliance into the
AC output socket of inverter.
3. For better operation, we recommend consumer to use with battery that exceed 100AH.
- Scope ofApplication and Related Matters:
1. Scope of application:
a. Only use for class Ⅱappliance
Electric power tool series：Electric Saw,Drilling machine,lapping machine,sandblast
machine,stamping machina,grass eliminator,air compressor;；
Office equipment:Computer,printer,displayer,duplicator,scanistor,facsimile apparatus；
Household appliances:dust collector,fan,fluorescent lamp,filament lamp,sewing machine;
Kitchen series:Mircowave oven,refrigerator,freezer,coffe machine,blender,ice machine;hot oven;
Commerical installation series:Metal halogen light,high voltagesodium lam,watercraft,cars,solar
energy andwind power generation;
Electric Field series:TV, radio,game player,VCR,power amplifier;monitoring
equipment,servicer,satellite communication euqipments
Notice:While using please follow the related power of the inverter , do not over load.It is better
to keep the inverter work at 85% of it's related power.
b.Scope of electric appliance that inapplicability
①All electric appliances that exceed the rated power of the inverter；
②Generally capacitive load and perceptual load appliances are not inapplicability: Air
condition, high power electric drill, fridge, microwave oven, blender；
③We do not recommend using this inverter with appliances which have strict
requirement on power supper, such as precise equipments, if use ordinary power
inverters with this kind of equipment will affect the measuring data.
c. Scope of electric appliance that inapplicability with the USB （Only for inverters with
USB port）

4
①USB is only for charging , do not have date exchange function;
②Before charging please check carefully if the charging current of the appliance is
under the inverters current, if it is exceed the charging current of the inverter please
do not use, or it may destroy the USB port.
③Some appliance must charging use certain charger, please don’t charge with USB
port.
2. Please check the voltage carefully before use:
Inverter’s input voltage must be same as battery’s voltage; appliance’s working voltage
must be same as inverter’s output voltage; once all are same, connect them in right way
based on “Connection Explanation” of the manual.
3. Please use the inverter in ventilate condition and make sure the fan is not blocked.
e. Do not put the inverter under rain or in humid place, keep it dry. In order to keep a
long lifespan of the inverter, please keep it work under 85% of the related power.
4. The inverter have input under voltage protect function, input over voltage protect
function, over load protection function, over temperature protect function and short
circuit protect function. If these happened, the inverter will stop work and after the
breakdown, the inverter will restart work automatically.
5. To save energy, the fan will not work unless the under two situations:
①The fan will work when the load is exceed 30% of the related power of the
inverter;
②When the inside temperature of the inverter exceed 60 degree, fan work.
6. About extended cable using:
①We do not recommend use extended cable between the inverter and the battery,
because it will case lost of DC electricity and affect the effect of the inverter.
②If really need use extended we suggest you use high quality cable to reduce the loss
of electricity.
7. Other matters：
①This is modified pure sine wave inverter; When measuring the voltage please use
precise equipment. (RMS)
②When supper power to audio system, radio or TV, the appliance may have
interference and this is normal phenomenon;
③W hen usi ng i n cars, pl ease stop use the i nverter w hi l e the engi ne stopped；
④Pl ease do not open the i nverter, i f need m endi ng pl ease ask professional to mend
it.
- Security matters:
1. Please do not operate the inverter while your hand is wet, Keep it from the touch of
children.
2. The temperature of the shell will be high after longtime working, so do not touch it in case
scalded;
3. Do not put metal into the inverter in case not to electric shock.

5
4. Do not touch the metal of the socket while insert the plug to the socket of the inverter.
5. Keep the inverter away from explosives;
6. Keep all AC electric away from the inverter, it will damage the inverter and also may
cause electric shock.
- Protect function and Restart work method;
Function
State description
Restart work method
LED light
alarm
AC output
Input low
voltage alarm Green on Red off Alarm AC have output
When the voltage of the
batter return to the
related voltage, alarm
stop automatically.
Input low
voltage shut
down
Green on
Red on No alarm No AC output
When the voltage of the
batter return to the
related voltage the
inverter will restart
work, green light on, red
light off.
Input over
voltage
protection
Green on
Red on No alarm No AC output
When the voltage of the
batter return to the
related voltage the
inverter will restart
work, green light on, red
light off.
Over load
protection Green on Red on No alarm No AC output
Reduce the load to
related rang the inverter
will restart work, green
light on, red light off
Over
temperature
shut down
Green on
Red on Alarm No AC output
When the inside
temperature return to
related rang, inverter
will restart work, green
light on ,red light off.
Output short
circuit Green on Red off No Alarm No AC output When short circuit
stopped, inverter restart
to work automatically.
（PS:：If with USB port ,the USB port can work normally under all kinds of protection
condition.）
-Waste dispose
：
Please do not discard the products when it is useless, otherwise it will cause environmental
pollution.

6
-Specification
：
specification 6043U 6047U
Input voltage
DC 12V
（
DC 11-15V
）
DC 24V
（
DC 22-30V
）
Output voltage
AC 220V ± 10%
Output frequency
50 ± 1Hz
USBoutput
DC 5V
，
500mA
Continuous power
600W
1500W
Peak power
1200W
3000W
Output wave
Pure sine wave
Distortion rate
< 3
％
Effiency
＞
85%
No load current
＜
0.95A
Input under
voltage alarm
12V input
DC 10.2 – 10.8V
24V input
DC 20.4 – 21.6V
Input under
voltage shut down
12V input
DC 9.2 – 9.8V
24V input
DC 18.4 – 19.6V
Input over voltage
shut down
12V input
24V input
DC 15 – 16V
DC 30 – 32V
Over load shut down
660W – 780W
1600W – 1800W
Working temperature
5 – 35
℃
Heat dissipation method
fan
Cable
Red/Black Battery Cable

7
I. Description:
Un convertisseur inverter pur sinus est un appareil qui transforme le courant continu de 12V en un courant
alternatif de 230V. Ce produit est largement utilisé pour diverses applications type véhicules, structures et
appareils mobiles de télécommunications, de sécurité publique, d'urgence et de divers domaines.
Ce convertisseur a adopté le design international de circuit de plomb, et a l’avantage d’’être de petite taille,
léger, stable et hautement efficace à la conversion. De taille réduite, léger et stable, ce produit bénéficie
d’une efficacité de conversion optimale. Il est équipé de 5 protections : protection de sous ou surtension en
entrée, protection de surcharge, protection de surchauffe, protection de court-circuit en sortie.
Merci de lire attentivement la notice avant tout utilisation. Ce manuel s'applique aux modèle 600W et
1500W.
Caractéristiques et applications
• Courant pur sinus offrant un signal électrique régulier
• Appareil hautement performant et mobile
• Contrôle de ventilation intelligent
• Design avancé du microprocesseur
• Multi protections : sous-tension / surtension / surcharge / surchauffe / court-circuit
Ⅱ
. Produits et diagrammes câbles :
1- Prise de courant 4- Borne rouge “+” (positive)
2- Port USB 5- Ventilateur
3- Fusible externe 6- Bouon Marche/Arrêt
7- Voyant de mise sous tension vert

8
Câbles de batterie (rouge = positif; noir = négatif)
Ⅲ
. Instructions de connexion:
Une mauvaise connexion détruira le convertisseur ainsi que l’équipement électrique, veuillez
suivre les étapes suivantes et assurez-vous d’utiliser le produit de manière appropriée.
1. Il y un cable noir et un cable rouge pour la batterie, vissez fermement le côté rouge sur le
“+” positif et le côté noir sur le “-“ négatif. Ne les inversez pas ou cela détruira
l’appareil.
2. Mettez le convertisseur en marche et le voyant vert s’allumera. Insérez la prise de votre
équipement elétrique dans la prise AC du convertisseur
3. Note: Quand vous utilisez le convertissseur, nous recommandons d’utiliser une batterie
excédant les 100AH.
IV. Champ d’application et autres usages
1. Champ d’application
a) Usage conseillé:
• Outils électriques - ex : Scie électrique, perceuse, ponceuse, compresseur
• Equipement de bureau - ex : Ordinateur, imprimante, écran, télécopieur, scanneur, lampe
• Appareils électroménagers – ex : Aspirateur, ventilateur, machine à coudre, micro-onde, réfrigérateur,
congélateur, machine à café, mixeur, machine à glaçons.
• Installations commerciales - ex : Utilitaires, voitures, installation à énergie solaire, éolienne ou
embarcations diverses type marine
• Divers appareils électriques : TV, radio, console de jeux, amplificateur, équipement de surveillance ou
de télécommunication
REMARQUE: Bien vérifier la puissance maximale du convertisseur. Il est conseillé d’utiliser le produit à
85%
b) Usage déconseillé:
Tout appareil excédant la capacité maximale du convertisseur (micro-ondes, réfrigérateur…)
Tout appareil nécessitant une source d’alimentation très precise ou ayant des exigences très
strictes.

9
c) Usage du port USB:
• Le port USB sert uniquement à alimenter un appareil compatible, il ne sert pas à échanger des données.
• Ne pas brancher d’appareil excédant 500mA, cela risquerait d’endommager le port USB.
• Respecter les recommandations du constructeur lorsque l’appareil nécessite un chargeur spécifique.
2. Veillez à vérifier la tension avant utilisation:
La tension d'entrée du convertisseur doit être la même que la tension de la batterie; La tension de
fonctionnement de l'appareil doit être la même que la tension de sortie du convertisseur; une fois
que tout correspond, les connecter en suivant les instructions de connections (III)
3. Se il vous plaît utiliser le convertisseur dans de bonnes conditions de ventilation et assurez-vous
que le ventilateur n’est pas bloqué.
e. Ne pas mettre le convertisseur sous la pluie ou dans des endroits humides, garder au sec. Afin
d’optimiser la durée de vie du convertisseur, veuillez ne pas excéder 85% de la puissance connexe.
4. Le convertisseur dispose de protections en cas de sous-tension, de surtension, de surcharge, de
surchauffe ou de court-circuit. Si ceux-ci ont eu lieu, le convertisseur se coupe et redémarre
automatiquement une fois le problème résolu.
5. Usage d'une rallonge :
• Nous déconseillons l’usage de rallonge entre la batterie et le convertisseur qui pourrait diminuer les
performances de l’appareil.
• Si vous devez impérativement utiliser une rallonge, nous conseillons d’utiliser des câbles de haute
qualité pour réduire les risques de pertes électriques.
6. Ventilation
• Pour économiser de l’énergie, le ventilateur fonctionne sous deux conditions :
-Pour toute charge au-delà de 30% de la capacité totale du convertisseur.
-Quand la température interne du produit dépasse les 60°C.
7. Autres
Ceci est un convertisseur à onde pur sinus; Lors de la mesure de la tension veuillez utiliser un équipement
de précision. (RMS)
Lors de l’utilisation d’un système audio, de radio ou de télévision, le convertisseur peut créer avoir des
interférences avec l’appareil.
Lorsque vous utilisez le convertisseur dans une voiture, veuillez arrêter le convertisseur si vous stoppez le
moteur.
Veuillez ne pas ouvrir, démonter ou modifier le produit. Si une réparation est nécessaire, faites appel à un
professionnel.
V. Précautions de sécurité
T ENVIRONNEMENT D’UTILISATION
Au moment de l’installation, bien vérifier les points suivants :
• Milieu sec : Ne pas exposer l’appareil à l’humidité ou à proximité de liquides.
• Température : Utiliser le produit entre 5 et 35°C

10
• Sécurité : Ne pas utiliser le produit à proximité de liquides inflammables.
• Ventilation : Veiller à ne pas obstruer les aérations et laisser au moins 10 cm devant les ventilateurs.
• Poussière : Ne pas mettre le produit dans des endroits poussiéreux qui pourraient détériorer
l’électronique interne au produit.
A lire impérativement avant utilisation :
• Ne pas manipuler l’appareil avec les mains humides et ne pas laisser l’appareil à la portée d’enfants pour
éviter le risque de blessure ou de choc électrique.
• La température de la carrosserie peut être élevée suite à une longue utilisation, il est nécessaire de
laisser refroidir le produit avant de le manipuler.
• Ne pas insérer d’objets en métal dans le produit pour éviter les chocs électriques. • Ne pas exposer le
convertisseur à l‘humidité ou à proximité de liquides.
• Lors du branchement sur la batterie, ne pas utiliser un outil en métal qui pourrait causer des
courts-circuits et endommager le produit.
• Eviter tout contact avec l’acide de la batterie et au besoin nettoyer à l’eau claire. En cas de contact avec
les yeux, consultez un médecin.
• Si un dysfonctionnement se présente, débrancher immédiatement le convertisseur.
• Veiller à ce que l’aération soit suffisante et que les entrées et sorties d’air de l’appareil ne soient pas
obstruées.
• Ne pas démonter ou modifier le produit.
VI. Liste desAlertes
Protection
Etat
Explications
Diode LED Alarme
Courant de Sortie
AC
Alarme de
sous tension Non Oui Oui
Lorsque le voltage
retourne à la normale,
l’alarme stoppe
automatiquement
Coupure de
sous tension Verte Oui Rouge Oui Non Non
Lorsque le voltage
retourne à la normale, le
convertisseur redémarre
automatiquement
Coupure de
surtension Verte Oui Rouge Oui Non Non
Lorsque le voltage
retourne à la normale, le
convertisseur redémarre
automatiquement

11
Coupure de
Surcharge Verte Oui Rouge Oui Non Non
La puissance demandée
par l’appareil
branché au convertisseur
est trop
importante, il faut
réduire la charge.
Coupure de
surchauffe Verte Oui Rouge Oui Oui Non
Lorsque la température
retourne à la normale, le
convertisseur redémarre
automatiquement
.
Coupure de
Court-circuit Verte Oui Rouge Non Non Non
Lorsque le problème de
court-circuit est résolu,
le convertisseur
redémarre
automatiquement
VII. Recyclage
Produit faisant l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique car cela nuit à
l’environnement.
. Specification
：
Spécification 6043U 6047U
Voltage d’entrée
DC 12V
（
DC 11-15V
）
DC 24V
（
DC 22-30V
）
Voltage de sortie
AC 220V ± 10%
Fréquence de sortie
50 ± 1Hz
Port USB
DC 5V
，
500mA
Puissance Continue
600W
1500W
Puissance Maximale
1200W
3000W
Signal électrique
Pure sine wave
Taux de distortion
< 3
％
Efficacité
＞
85%
Seuil minimal de charge
＜
0.95A
Seuil d’alarme de
sous-tension
12V
DC 10.2 – 10.8V
24V
DC 20.4 – 21.6V
Seuil de coupure de
sous-tension
12V
DC 9.2 – 9.8V
24V
DC 18.4 – 19.6V
Seuil de coupure de
surtension
12V
24V
DC 15 – 16V
DC 30 – 32V

12
Seuil de coupure de surcharge
660W – 780W
1600W – 1800W
Température d’utilisation
5 – 35
℃
Dissipation de la chaleur
Ventilateur
Câbles
Câbles de batterie rouge et noir
