WARNING: Before using this appliance, read this operator’s manual and follow all its safety rules and
operating instructions.
DESCRIPTION
Model TUNKHA15AL features a 1,5 ton maximum capacity. Lifting range for this jack is from 90 mm to 358
mm. Jack features an overload valve which helps prevent equipment failure. Bypass system provides safe
operation.
Specifications
•Maximum load capacity 1,5 t
•Lifting height 268 mm
SAFETY INSTRUCTIONS
Read operating instructions
Study, understand and follow all instructions in this manual before
operating the jack. Failure to heed these warnings may result in
loss of load, damage to the jack and/or jack failure resulting in
personal injury or property damage.
Position the jack
Position the jack to only lift on the areas of the vehicle specified
by the vehicle manufacturer.
Use support stands
After lifting the vehicle always support the load with appropriately
rated vehicle supports stands before working on the vehicle.
Do not overload the jack
Do not overload this jack beyond its rated capacity. Overloading
this jack beyond its rated capacity can cause damage to or failure
of the jack.
Use on hard level surface
This jack is designed only for use on hard level surfaces capable
of sustaining the load. Use on other than hard level surfaces can
result in jack instability and possible loss of load.
Center load on jack saddle
Center load on jack saddle before lifting vehicle. Off-center loads
and loads lifted when jack is not level can cause loss of load or
damage to the jack.
Check the jack before each use for visible signs of damage
and for normal operation. Do not use if any defect is found.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
KEEP HANDS AND FEET CLEAR OF THE
JACK HINGE MECHANISM AND GROUND
CONTACT AREA WHEN LOWERING THE
LOAD!

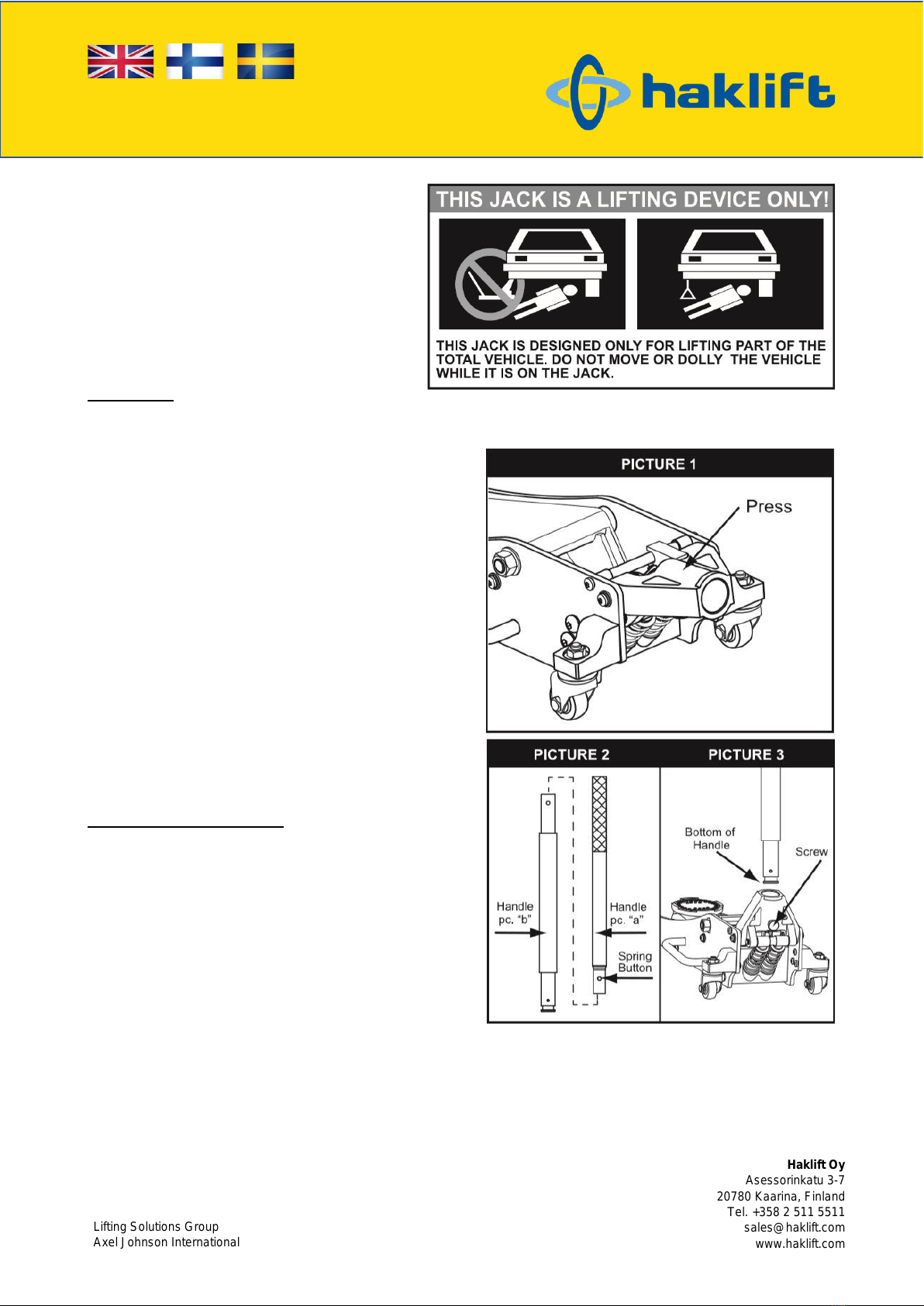

ASSEMBLY

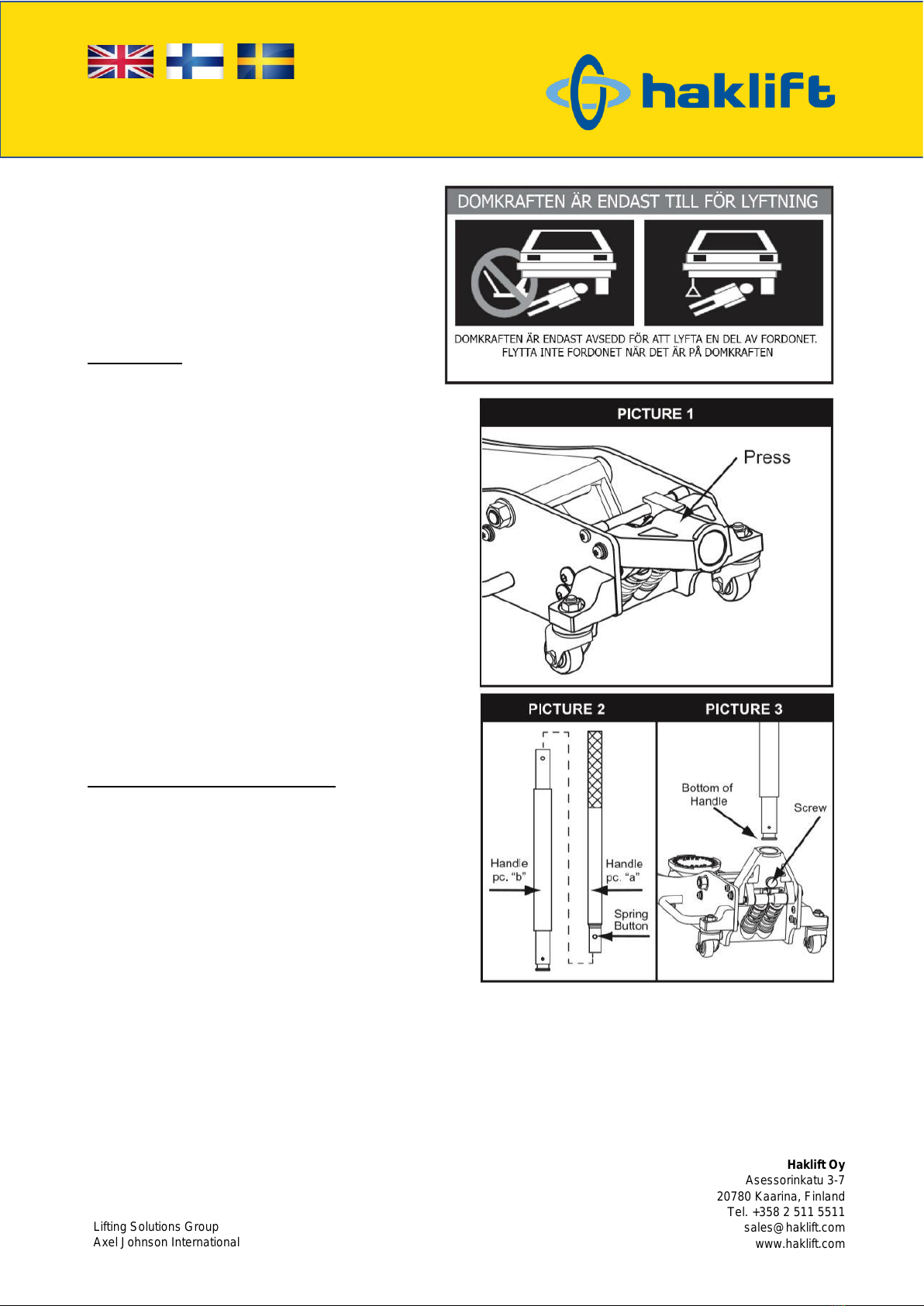

Handle assembly

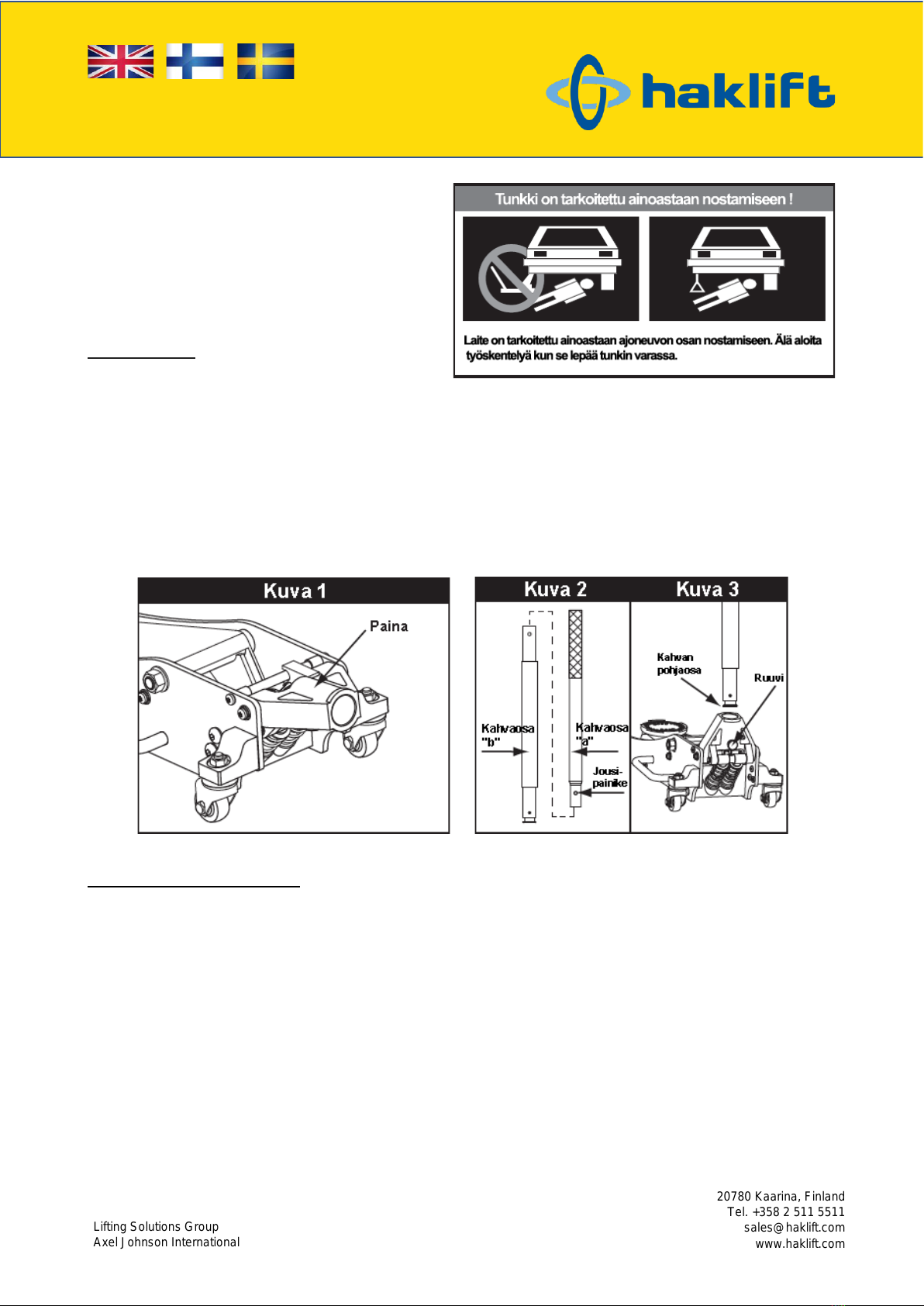

Prior to assembly remove the clip attached to the handle
socket (picture 1). This peace is there for shipping
purposes only and is not part of the jack.
Refer to picture 2 when performing this step. Push in the
spring button located on handle piece ”a” and insert
handle ”a” into handle ”b”. Please watch your fingers
while performing this step, being careful not to get
pinched.
Fully unfasten the screw located in the handle socket to
insert the assembled handle (picture 3).
Line up the square hole located at the bottom of the
handle over the square bolt inside the handle socket.
Secure the handle in place by tightening the screw in the
handle socket.

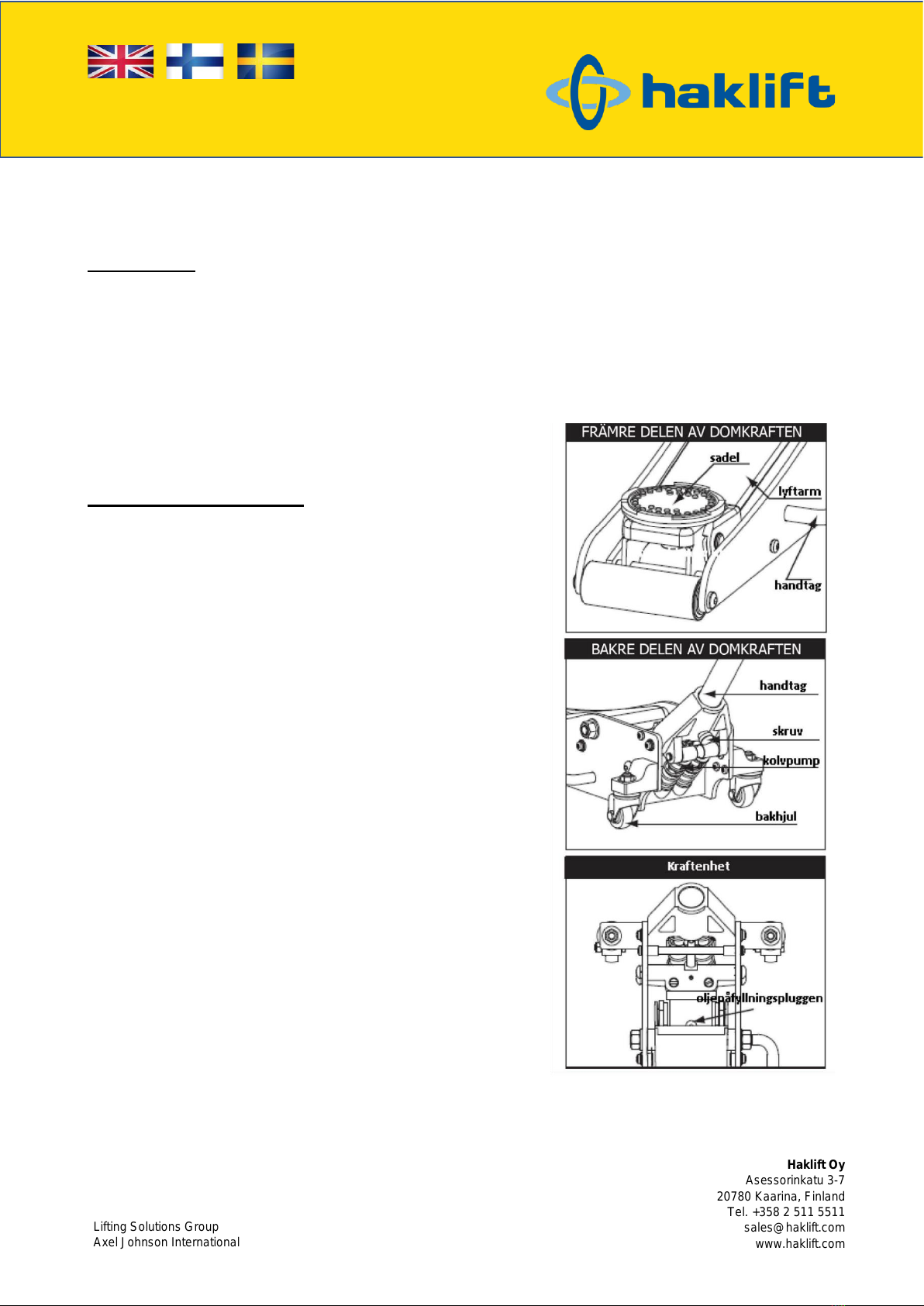

FEATURES & OPERATION
Operation
Raising the jack
•Close the release valve by turning the handle
clockwise as far as it will go.
•Block the vehicle’s wheels for lifting stability.
•Refer to the vehicle manufacturer owner’s
manual to locate approved lifting points on the
vehicle. Position the jack so that the saddle is
centered and will contact the load lifting point
firmly.
•Pump jack handle until saddle nears contact with the vehicle. Check to see that the saddle is centered
and will contact the load lifting point firmly.
•Continue to pump the jack handle to lift the vehicle to the desired height. After lifting, support the load
with appropriately rated vehicle support stands before working on the vehicle.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Lowering the jack
•Carefully open the release valve by slowly turning the handle counterclockwise.
How it works
With release valve closed
•An upward stroke of the jack handle draws oil from the reservoir tank into the plunger cavity. Hydraulic
pressure holds the valve closed, which keeps the oil in the plunger cavity.
•A downward stroke of the jack handle releases oil into the cylinder, which forces the ram out. This
raises the saddle.
•When the ram reaches maximum extension, oil is bypassed back into the reservoir to prevent an over
extended ram stroke and possible damage to the jack.
•Opening the release valve allows oil to flow back into the reservoir. This releases hydraulic pressure
on the ram, which results in lowering the saddle.
MAINTENANCE
To add oil:
•Position the jack on level ground and lower the saddle. Remove the breathing screw.
•Fill the oil case until oil level is just beneath the lower rim of oil fill hole. Replace breathing screw.
•Perform the air purge procedure described below.
To replace oil:
•Fully open release valve by turning handle counterclockwise as far as it will go.
•Turn the jack over so that old oil will drain from the oil fill hole.
•Refill through oil fill hole. Keep dirt and other material clear when pouring. Fill to just beneath lower
rim of hole. Replace breathing screw.
•Perform air purge procedure described below.
Lubrication:
•Add lubricating oil (WD-40) to all moving parts when needed.
•For light duty use lubricate every six months.
•For heavy and constant use lubrication recommended every month.
Rust preventation:
•Check ram and pump plunger on the power unit assembly every two months (or sooner, based on
usage) for any signs of rust or corrosion. Lift the jack as high as it goes and look under and behind the
lifting arm. If signs of rust are visible, clean as needed and wipe down with an oily cloth or WD-40.
•When storing the jack, always have the saddle and pump plunger in the down position.
On a regular basis (at least once a year –more frequent if required by working conditions) a thorough
inspection of the product shall be carried out and documented by a qualified person.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
ALWAYS USE A GOOD GRADE HYDRAULIC JACK OIL. DO NOT USE HYDRAULIC BRAKE FLUID,
ALCOHOL, GLYCERINE, DETERGENT, MOTOR OIL OR DIRTY OIL. USE OF AN UN-RECOMMENDED
FLUID CAN CAUSE DAMAGE TO YOUR JACK.
Air purge procedure:
During shipment or after oil refill, air may get into the hydraulic system causing poor lifting performance. Then
system air purge is required as follows:
1. Turn the release valve fully counterclockwise to fully open the release valve.
2. Pump handle rapidly several times.
3. Turn the release valve clockwise to close it.
4. Pump handle until the lift arm reaches maximum height and continue to pump several times to remove
trapped air in the ram.
5. Turn the release valve fully counterclockwise to lower lift arm to lowest position. Use force on saddle
if necessary.
6. Turn the release valve clockwise to closed position and check for proper pump action. It may be
necessary to perform the above steps more than once to assure air is evacuated totally.

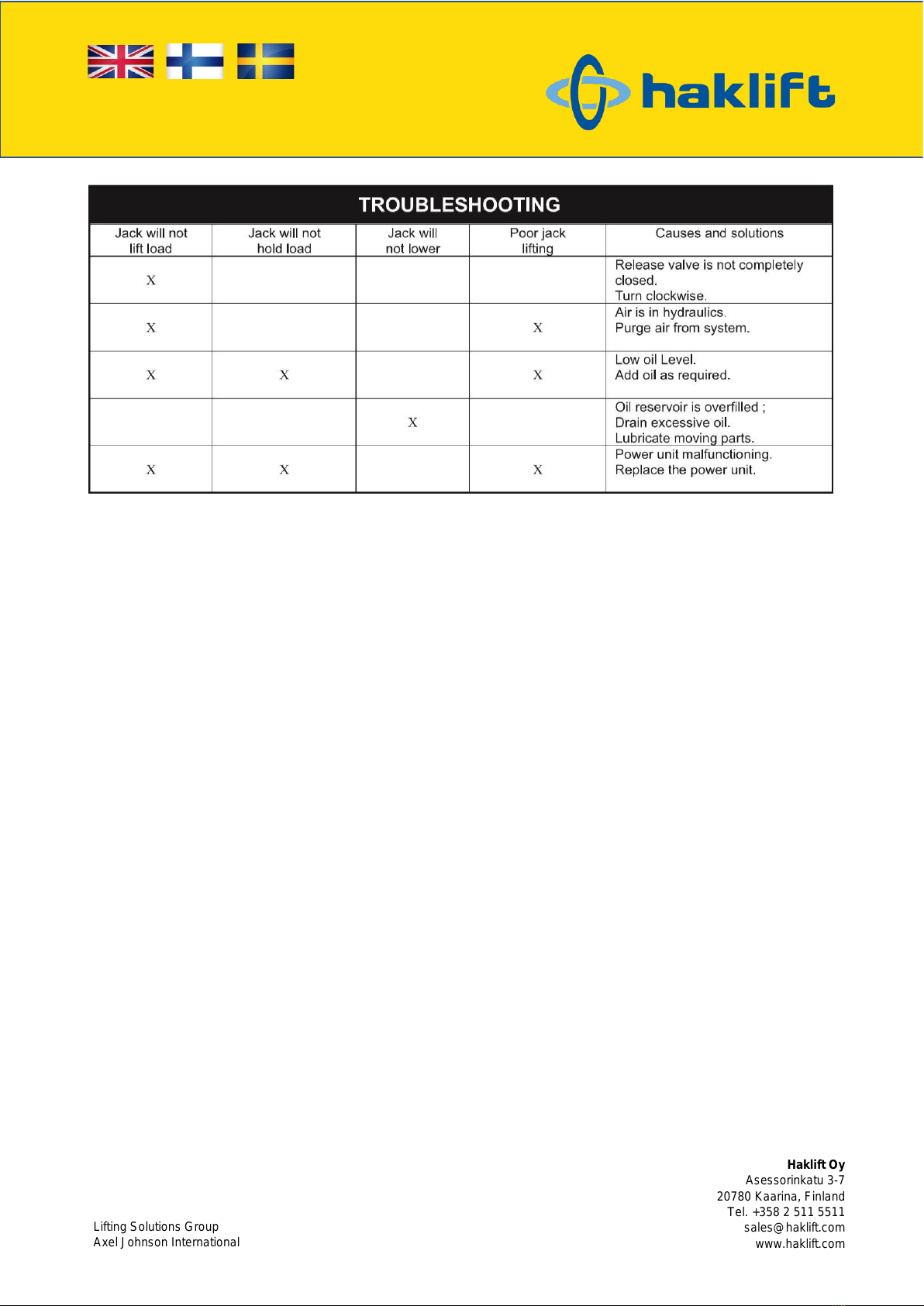

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
VAROITUS: Ennen laitteen käyttöönottoa lue tämä käyttöohje, noudata niitä ja seuraa tarkoin
turvallisuusohjeita.
KUVAUS
Mallin TUNKHA15AL maksimikapasiteetti on 1500 kg ja sen nostoväli 90 mm - 358 mm. Tunkissa on
ylilastausventtiili, joka auttaa estämään henkilö- ja omaisuusvauriot. Bypass-järjestelmä mahdollistaa
turvallisen nostamisen.
Ominaisuudet
•Max. lastauskapasiteetti 1,5 t
•Nostovara 268 mm
TURVALLISUUSOHJEET
Lue käyttöohjeet
Lue ymmärtäen kaikki tämän manuaalin ohjeet ennen laitteen käyttöä.
Ohjeiden huomiotta jättäminen saattaa johtaa vakaviin henkilö- tai
omaisuusvaurioihin.
Aseta tunkki
Aseta tunkki ajoneuvovalmistajan antamien ohjeiden mukaiseen
nostokohtaan.
Käytä tukielementtejä
Auton nostamisen jälkeen tue kuorma tukielementtien avulla ennen
työskentelyn aloittamista.
Älä lastaa ylipainoa tunkille
Tunkkia ei saa lastata yli ohjeiden mukaisen kapasiteetin. Ylilastaaminen
saattaa aiheuttaa henkilö- tai omaisuusvaurioita sekä laitteen
rikkoutumisen.
Käyttö vain tasaisilla kovilla pinnoilla
Laite on tarkoitettu käytettäväksi ainoastaan tasaisilla kovilla pinnoilla.
Käyttö muilla pinnoilla saattaa aiheuttaa tunkin joutumisen
epätasapainoon sekä kuorman vaurioitumisen.
Keskitä kuorma tunkkisatulalle
Keskitä kuorma tunkkisatulalle ennen sen nostamista. Lasti, jota ei ole
keskitetty tai joka nostetaan tunkin ollessa epätasapainossa, saattaa
vaurioitua tai aiheuttaa tunkin rikkoutumisen.
Tarkasta tunkki näkyvien vaurioiden varalta ja normaalin toiminnan
varmistamiseksi ennen jokaista käyttökertaa. Älä käytä, jos jokin
vika ilmenee.

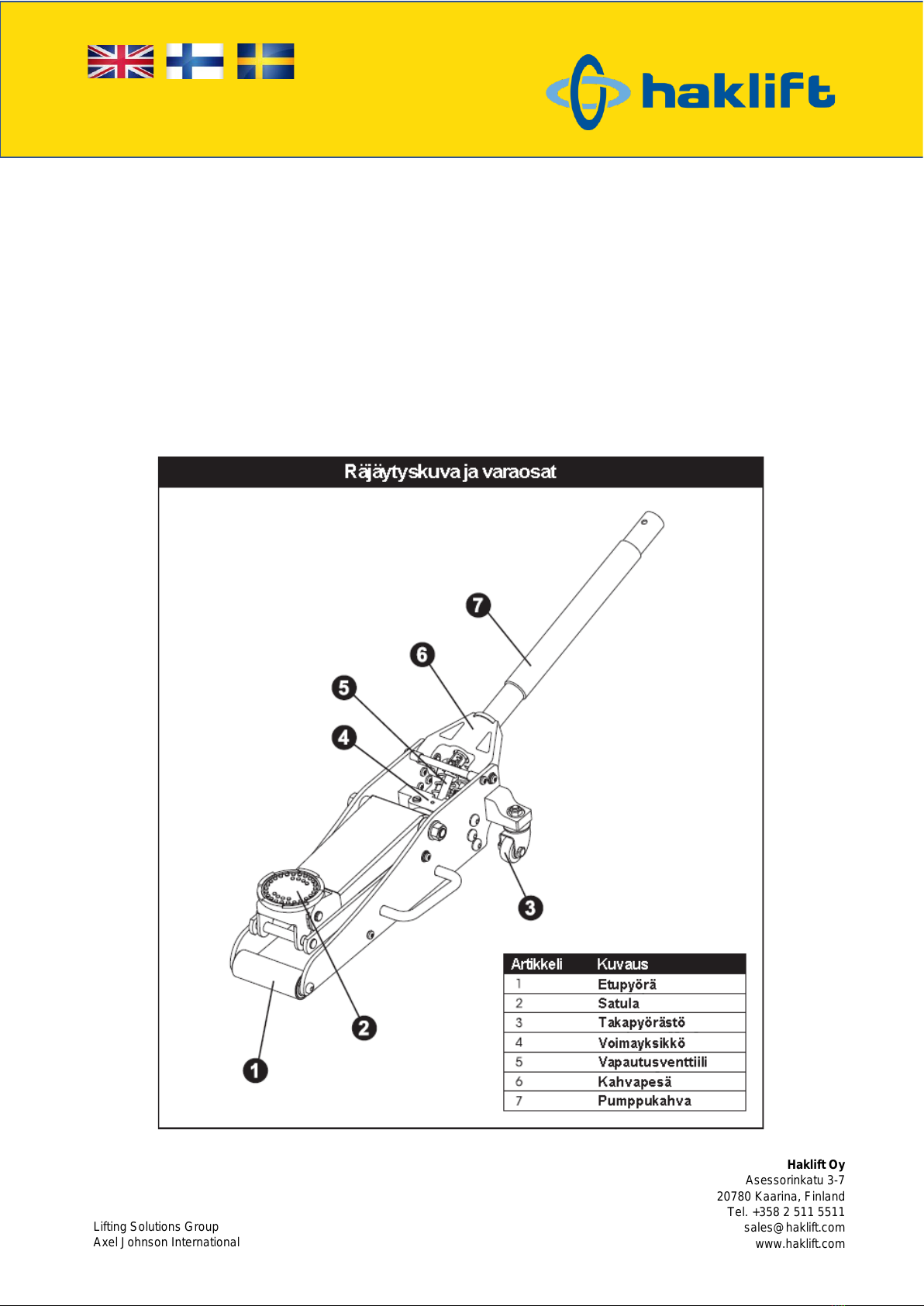

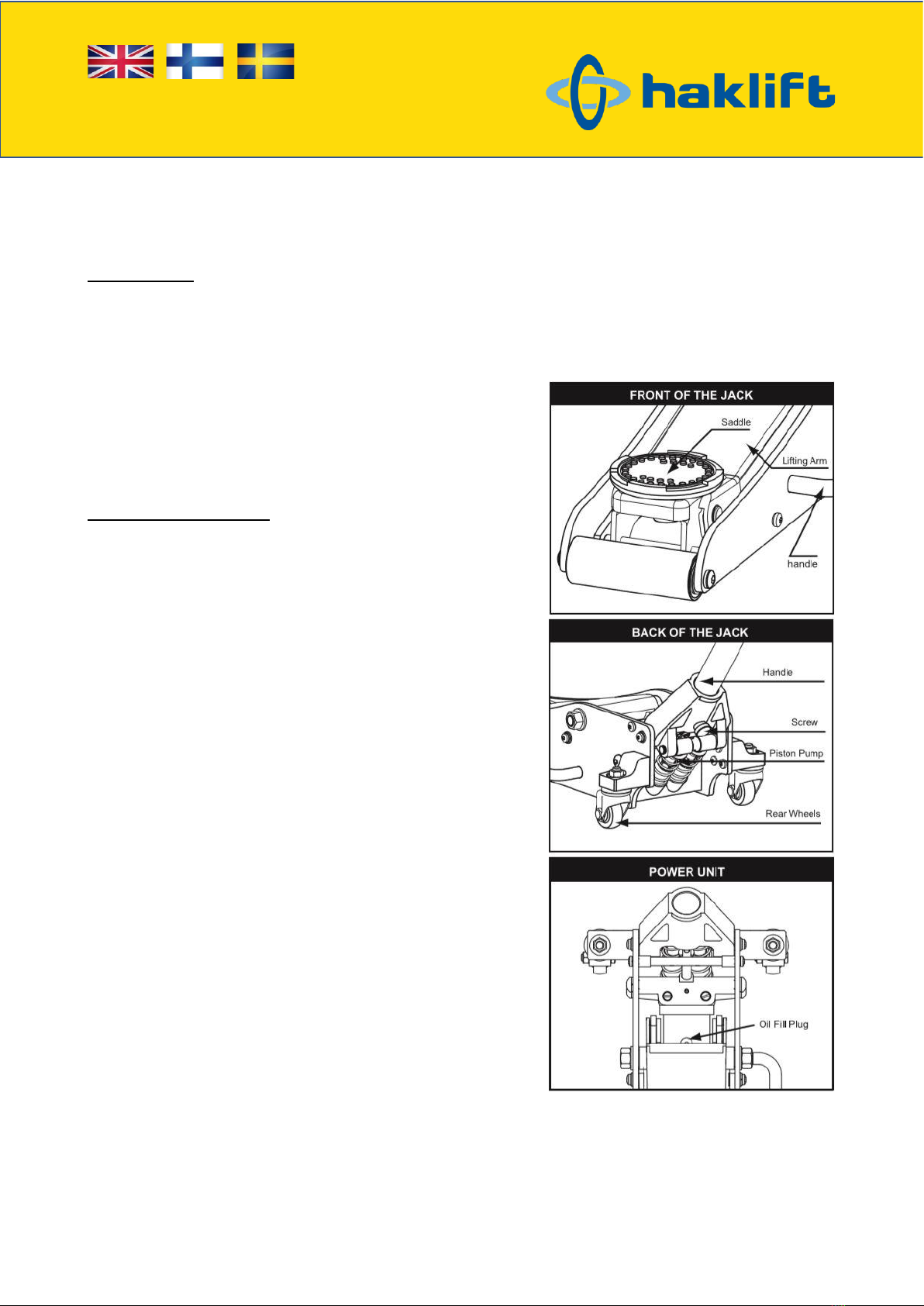

(Saddle = satula
Lifting arm = nostovarsi
Handle = kahva
Screw = kahvapesän ruuvi
Piston pump = mäntäpumppu
Rear wheels = takapyörät
Oil fill plug = öljyntäyttöaukko)
Front/back of the jack = tunkin etu/takaosa
Power unit = voimayksikkö)

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
PIDÄ KÄDET JA JALAT POISSA TUNKIN
NOSTOMEKANISMIN LÄHETTYVILTÄ
SEKÄ LASTAUSALUEELTA KUORMAA
LASKETTAESSA!
KOKOAMINEN
Kahvalaitteisto
−Ennen kokoamista irrota liitin, joka on kiinnitetty kahvapesään (kuva 1). Liitin on pakkaustarvike, eikä
kuulu laitteen kokoonpanoon.
−Katso kuva 2, kun suoritat seuraavan vaiheen. Paina kahvakappaleessa ''a'' oleva jousipainike alas ja
liitä osa ''a'' osaan ''b''. Varo sormiasi osia kiinnittäessäsi.
−Irrota kokonaan kahvapesässä sijaitseva ruuvi, jotta voit viedä kahvamekanismin kokoamisen loppuun
(kuva 3).
−Aseta neliskulmainen kolo kahvan pohjassa vasten neliskulmaista pulttia kahvapesässä.
−Varmista kahvan kiinnitys kiristämällä kahvapesässä olevaa ruuvia.
OMINAISUUDET JA KÄYTTÖ
Käyttö
Nostaminen
−Sulje vapautusventtiili kääntämällä kahvaa myötäpäivään niin pitkälle kuin mahdollista.
−Lukitse ajoneuvon pyörät varmistaaksesi sen pysyminen paikallaan.
−Katso ajoneuvon manuaalista auton oikea nostokohta. Aseta tunkki siten, että satula on keskitettynä,
tukevasti vasten kuorman nostokohtaa.
−Pumppaa tunkin nostokahvaa, kunnes satula asettuu vasten ajoneuvon nostokohtaa. Tarkista, että
satula on keskitettynä tukevasti.
−Pumppaa nostokahvaa, kunnes ajoneuvo on halutulla korkeudella. Nostamisen jälkeen tue kuorma
asiaankuuluvin tukielementein ennen työskentelyn aloittamista.
Laskeminen
−Avaa varovasti vapautusventtiili kääntämällä kahvaa vastapäivään.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Miten laite toimii
Vapautusventtiilin ollessa suljettuna
−Painallus tunkin kahvan yläosasta vetää öljyä öljytankista mäntäkammioon. Hydraulinen paine pitää
venttiilin suljettuna, mikä edelleen pitää öljyn mäntäkammiossa.
−Painallus alaosasta vapauttaa öljyn sylinteriin, mikä edelleen pakottaa männän ulos. Tämä nostaa
satulan.
−Kun mäntä on ääriasennossa, öljy pääsee takaisin öljytankkiin, mikä estää männän pääsyn yli
maksimiasennon ja edelleen tunkin vaurioitumisen.
−Vapautusventtiilin avaaminen päästää öljyn takaisin tankkiin, mikä vapauttaa hydraulisen paineen
mäntään, mikä edelleen laskee tunkkisatulan alas.
HUOLTOTOIMENPITEET
Öljyn lisääminen:
−Aseta tunkki tasaiselle alustalle ja laske satula. Poista hengitysruuvi.
−Täytä tankki, kunnes öljypinta on juuri täyttöaukon alemman reunuksen alapuolella. Kiinnitä
hengitysruuvi.
−Ilmaa järjestelmä ohjeiden mukaisesti.
Öljyn vaihtaminen:
−Avaa vapautusventtiili täysin kääntämällä sitä vastapäivään niin pitkälle kuin mahdollista.
−Käännä tunkki ympäri siten, että vanha öljy valuu ulos täyttöreiästä.
−Täytä täyttöreiän kautta. Huolehdi, ettei öljyn mukana ajaudu roskia tai likaa koneistoon. Täytä
täyttöreiän alemman reunuksen tasolle/juuri alapuolelle. Kiinnitä hengitysruuvi.
−Ilmaa järjestelmä ohjeiden mukaisesti.
Voitelu:
−Lisää voiteluöljyä (WD-40) kaikkiin liikkuviin osiin tarvittaessa.
−Vähäisessä käytössä voitele kerran puolessa vuodessa.
−Jatkuvassa käytössä voitele kuukauden välein.
Ruostesuojaus:
−Tarkista mäntä ja pumppuosa voimayksikössä kahden kuukauden välein tai useammin korroosion
varalta. Nosta tunkki niin ylös kuin mahdollista, ja tarkista alapinnat ja nostovarren takaosa. Puhdista
ja pyyhi öljyisellä rätillä (WD-40).
−Varastoitaessa tunkki aseta aina satula ja mäntä ala-asentoon.
Tuotteelle on suoritettava perusteellinen tarkastus säännöllisesti (vähintään kerran vuodessa –useammin, jos
työolot sitä edellyttävät) pätevän henkilön toimesta. Tarkastukset tulee dokumentoida.
KÄYTÄ AINA KORKEALUOKKAISTA HYDRAULISEEN TUNKKIIN TARKOITETTUA ÖLJYÄ.
HYDRAULINEN JARRUNESTE VAURIOITTAA LAITETTA. ALKOHOLI, GLYSERIINI,
JARRUNESTEET TAI LIKAINEN ÖLJY VOIVAT VAURIOITTAA LAITETTA.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Ilmauksen suorittaminen
Kuljetuksen tai öljynvaihdon yhteydessä hydrauliikkajärjestelmään saattaa päästä ilmaa, seurauksena
toiminnan heikentyminen. Laite ilmataan seuraavasti:
1. Käännä vapautusventtiili täysin auki, vastapäivään.
2. Pumppaa kahvaa nopeasti useita kertoja.
3. Käännä vapautusventtiiliä myötäpäivään sulkeaksesi venttiilin.
4. Pumppaa kahvasta, kunnes vipu on maksimikorkeudella. Jatka pumppaamista ilman poistamiseksi.
5. Käännä vapautusventtiiliä vastapäivään vivun laskemiseksi ala-asentoon. Laske satula manuaalisesti,
mikäli tarpeen.
6. Käännä vapaustusventtiiliä myötäpäivään kiinni-asentoon ja tarkista, että pumppu toimii
asianmukaisesti. Tarvittaessa toista menettely useampaan otteeseen, kunnes järjestelmässä ei ole
ilmaa.
