Hama Photo Player User manual

0 0055748/10.07

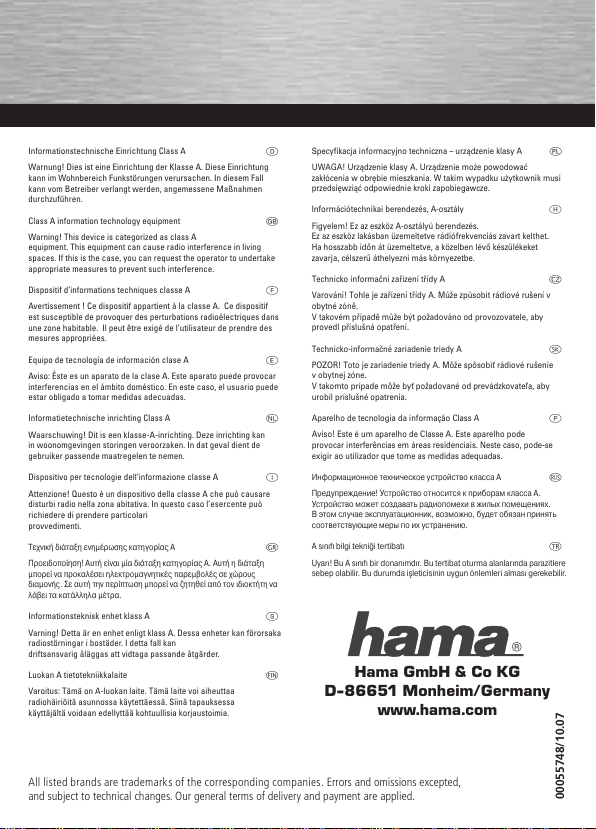

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
Informationstechnische Einrichtung Class A d
Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung
kann im Wohnbereich Funkstörungen verursachen. In diesem Fall
kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen.
Class A information technology equipment g
Warning! This device is categorized as class A
equipment. This equipment can cause radio interference in living
spaces. If this is the case, you can request the operator to undertake
appropriate measures to prevent such interference.
Dispositif d’informations techniques classe A f
Avertissement ! Ce dispositif appartient à la classe A. Ce dispositif
est susceptible de provoquer des perturbations radioélectriques dans
une zone habitable. Il peut être exigé de l’utilisateur de prendre des
mesures appropriées.
Equipo de tecnología de información clase A e
Aviso: Éste es un aparato de la clase A. Este aparato puede provocar
interferencias en el ámbito doméstico. En este caso, el usuario puede
estar obligado a tomar medidas adecuadas.
Informatietechnische inrichting Class A o
Waarschuwing! Dit is een klasse-A-inrichting. Deze inrichting kan
in woonomgevingen storingen veroorzaken. In dat geval dient de
gebruiker passende maatregelen te nemen.
Dispositivo per tecnologie dell‘informazione classe A i
Attenzione! Questo è un dispositivo della classe A che può causare
disturbi radio nella zona abitativa. In questo caso l’esercente può
richiedere di prendere particolari
provvedimenti.
Τεχνική διάταξη ενημέρωσης κατηγορίας A k
Προειδοποίηση! Αυτή είναι μία διάταξη κατηγορίας A. Αυτή η διάταξη
μπορεί να προκαλέσει ηλεκτρομαγνητικές παρεμβολές σε χώρους
διαμονής. Σε αυτή την περίπτωση μπορεί να ζητηθεί από τον ιδιοκτήτη να
λάβει τα κατάλληλα μέτρα.
Informationsteknisk enhet klass A s
Varning! Detta är en enhet enligt klass A. Dessa enheter kan förorsaka
radiostörningar i bostäder. I detta fall kan
driftsansvarig åläggas att vidtaga passande åtgärder.
Luokan A tietotekniikkalaite m
Varoitus: Tämä on A-luokan laite. Tämä laite voi aiheuttaa
radiohäiriöitä asunnossa käytettäessä. Siinä tapauksessa
käyttäjältä voidaan edellyttää kohtuullisia korjaustoimia.
Specyfikacja informacyjno techniczna – urządzenie klasy A q
UWAGA! Urządzenie klasy A. Urządzenie może powodować
zakłócenia w obrębie mieszkania. W takim wypadku użytkownik musi
przedsięwziąć odpowiednie kroki zapobiegawcze.
Információtechnikai berendezés, A-osztály
h
Figyelem! Ez az eszköz A-osztályú berendezés.
Ez az eszköz lakásban üzemeltetve rádiófrekvenciás zavart kelthet.
Ha hosszabb időn át üzemeltetve, a közelben lévő készülékeket
zavarja, célszerű áthelyezni más környezetbe.
Technicko informační zařízení třídy A c
Varování! Tohle je zařízení třídy A. Může způsobit rádiové rušení v
obytné zóně.
V takovém případě může být požadováno od provozovatele, aby
provedl příslušná opatření.
Technicko-informačné zariadenie triedy A v
POZOR! Toto je zariadenie triedy A. Môže spôsobiť rádiové rušenie
v obytnej zóne.
V takomto prípade môže byť požadované od prevádzkovateľa, aby
urobil príslušné opatrenia.
Aparelho de tecnologia da informação Class A p
Aviso! Este é um aparelho de Classe A. Este aparelho pode
provocar interferências em áreas residenciais. Neste caso, pode-se
exigir ao utilizador que tome as medidas adequadas.
Информационное техническое устройство класса А
u
Предупреждение! Устройство относится к приборам класса А.
Устройство может создавать радиопомехи в жилых помещениях.
В этом случае эксплуатационник, возможно, будет обязан принять
соответствующие меры по их устранению.
A sınıfı bilgi tekniği tertibatı t
Uyarı! Bu A sınıfı bir donanımdır. Bu tertibat oturma alanlarında parazitlere
sebep olabilir. Bu durumda işleticisinin uygun önlemleri alması gerekebilir.
All manuals and user guides at all-guides.com

all-guides.com

DIGITAL
00055748
TV-Cardreader
»Photo Player«
All manuals and user guides at all-guides.com

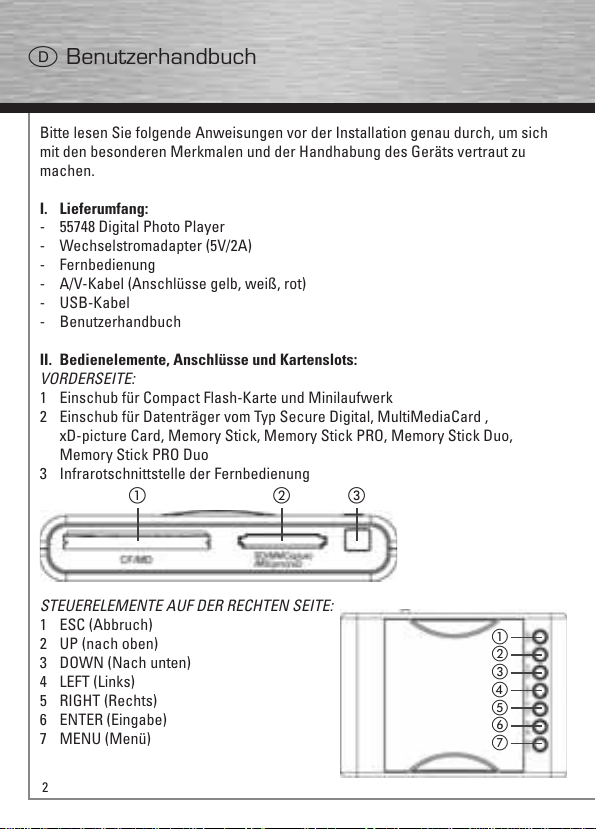

dBedienungsanleitung
2
Bitte lesen Sie folgende Anweisungen vor der Installation genau durch, um sich
mit den besonderen Merkmalen und der Handhabung des Geräts vertraut zu
machen.
I. Lieferumfang:
- 55748 Digital Photo Player
- Wechselstromadapter (5V/2A)
- Fernbedienung
- A/V-Kabel (Anschlüsse gelb, weiß, rot)
- USB-Kabel
- Benutzerhandbuch
II. Bedienelemente, Anschlüsse und Kartenslots:
VORDERSEITE:
1 Einschub für Compact Flash-Karte und Minilaufwerk
2 Einschub für Datenträger vom Typ Secure Digital, MultiMediaCard ,
xD-picture Card, Memory Stick, Memory Stick PRO, Memory Stick Duo,
Memory Stick PRO Duo
3 Infrarotschnittstelle der Fernbedienung
STEUERELEMENTE AUF DER RECHTEN SEITE:
1 ESC (Abbruch)
2 UP (nach oben)
3 DOWN (Nach unten)
4 LEFT (Links)
5 RIGHT (Rechts)
6 ENTER (Eingabe)
7 MENU (Menü)
dBenutzerhandbuch
' % #
'
#
!
&
$
"
%
All manuals and user guides at all-guides.com

3
gOperating Instruction

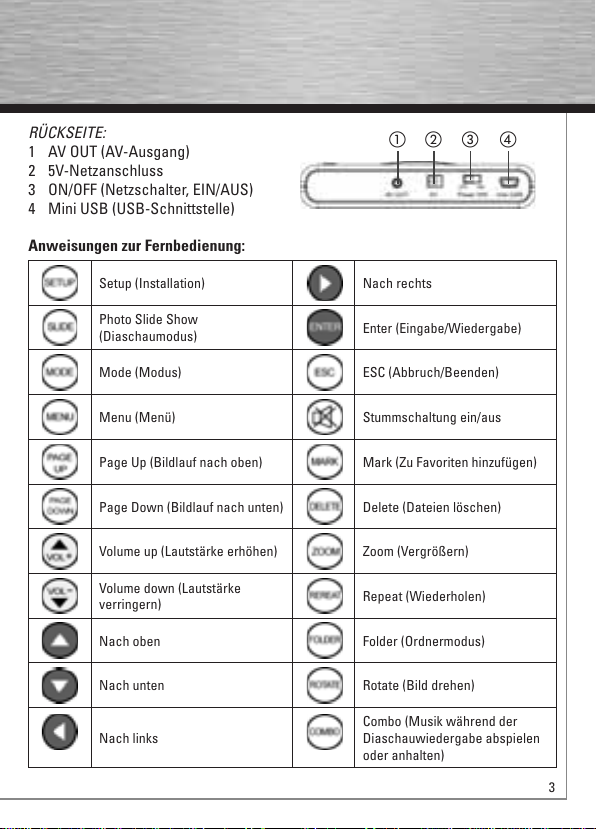

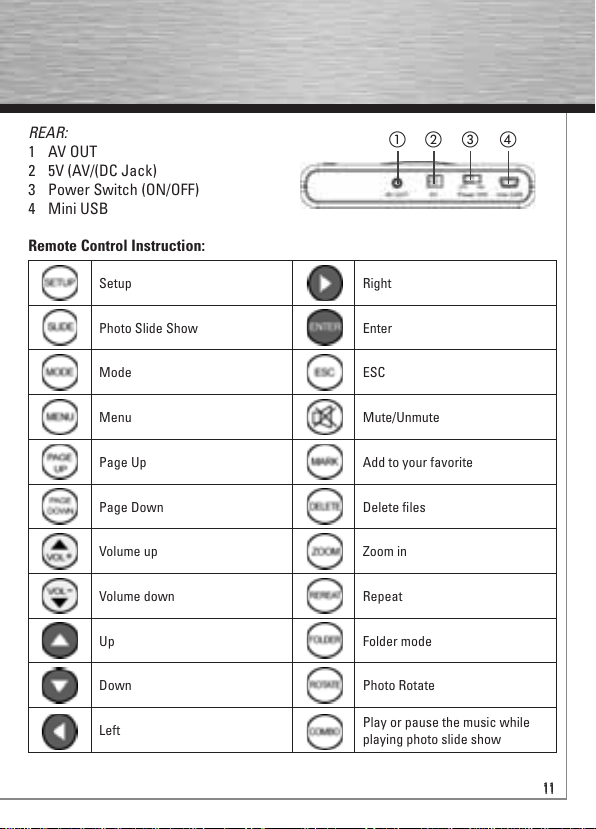

RÜCKSEITE:
1 AV OUT (AV-Ausgang)
2 5V-Netzanschluss
3 ON/OFF (Netzschalter, EIN/AUS)
4 Mini USB (USB-Schnittstelle)
Anweisungen zur Fernbedienung:
Setup (Installation) Nach rechts
Photo Slide Show
(Diaschaumodus) Enter (Eingabe/Wiedergabe)
Mode (Modus) ESC (Abbruch/Beenden)
Menu (Menü) Stummschaltung ein/aus
Page Up (Bildlauf nach oben) Mark (Zu Favoriten hinzufügen)
Page Down (Bildlauf nach unten) Delete (Dateien löschen)
Volume up (Lautstärke erhöhen) Zoom (Vergrößern)
Volume down (Lautstärke
verringern) Repeat (Wiederholen)
Nach oben Folder (Ordnermodus)
Nach unten Rotate (Bild drehen)
Nach links
Combo (Musik während der
Diaschauwiedergabe abspielen
oder anhalten)
' % # !
All manuals and user guides at all-guides.com

4
Installationsfunktionen
Anzeigemenüs Untermenüs Funktionsbeschreibung
Language (Sprache)
English (Englisch)
SprachauswahlDeutsch
Français (Französisch)
Slide Interval (Diaabfolge)
5 Sek.
Tempo des Bildwechsels
10 Sek.
30 Sek.
60 Sek.
File Description (Dateibe-
schreibung)
On (Ein)
Off (Aus)
Folder Mode (Ordnermodus) On (Ein)
Off (Aus)
TV Video System (TV/Video-
System)
NTSC Auswahl des regionalen
TV-Ausgabeformats
PAL
Aspect Ratio (Bildgröße)
NORMAL (Normalansicht)
SMART (Automatische
Anpassung)
ZOOM (Vergrößerung)
Background Music (Hinter-
grundmusik)
ON (Ein)
OFF (Aus)
All manuals and user guides at all-guides.com

5

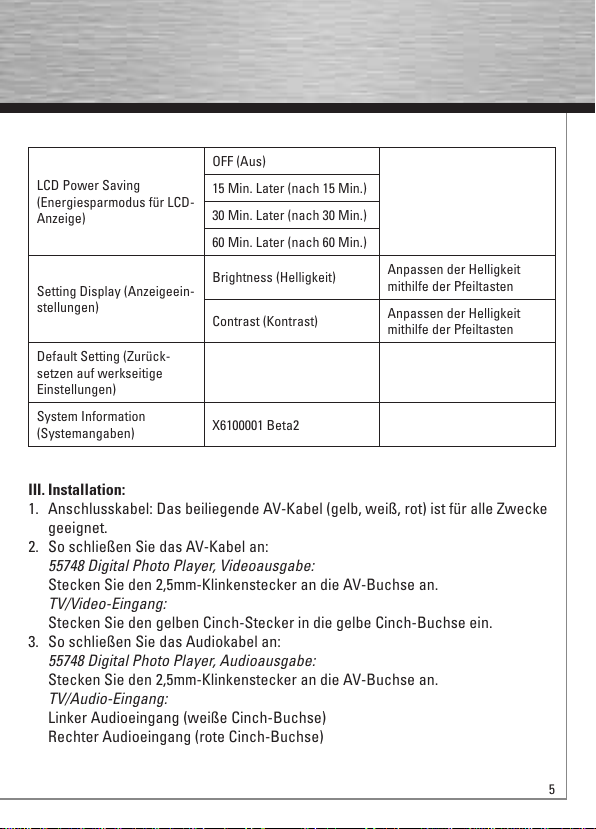

LCD Power Saving
(Energiesparmodus für LCD-
Anzeige)
OFF (Aus)
15 Min. Later (nach 15 Min.)
30 Min. Later (nach 30 Min.)
60 Min. Later (nach 60 Min.)
Setting Display (Anzeigeein-
stellungen)
Brightness (Helligkeit) Anpassen der Helligkeit
mithilfe der Pfeiltasten
Contrast (Kontrast) Anpassen der Helligkeit
mithilfe der Pfeiltasten
Default Setting (Zurück-
setzen auf werkseitige
Einstellungen)
System Information
(Systemangaben) X6100001 Beta2
III. Installation:
1. Anschlusskabel: Das beiliegende AV-Kabel (gelb, weiß, rot) ist für alle Zwecke
geeignet.
2. So schließen Sie das AV-Kabel an:
55748 Digital Photo Player, Videoausgabe:
Stecken Sie den 2,5mm-Klinkenstecker an die AV-Buchse an.
TV/Video-Eingang:
Stecken Sie den gelben Cinch-Stecker in die gelbe Cinch-Buchse ein.
3. So schließen Sie das Audiokabel an:
55748 Digital Photo Player, Audioausgabe:
Stecken Sie den 2,5mm-Klinkenstecker an die AV-Buchse an.
TV/Audio-Eingang:
Linker Audioeingang (weiße Cinch-Buchse)
Rechter Audioeingang (rote Cinch-Buchse)
All manuals and user guides at all-guides.com

all-guides.com

6

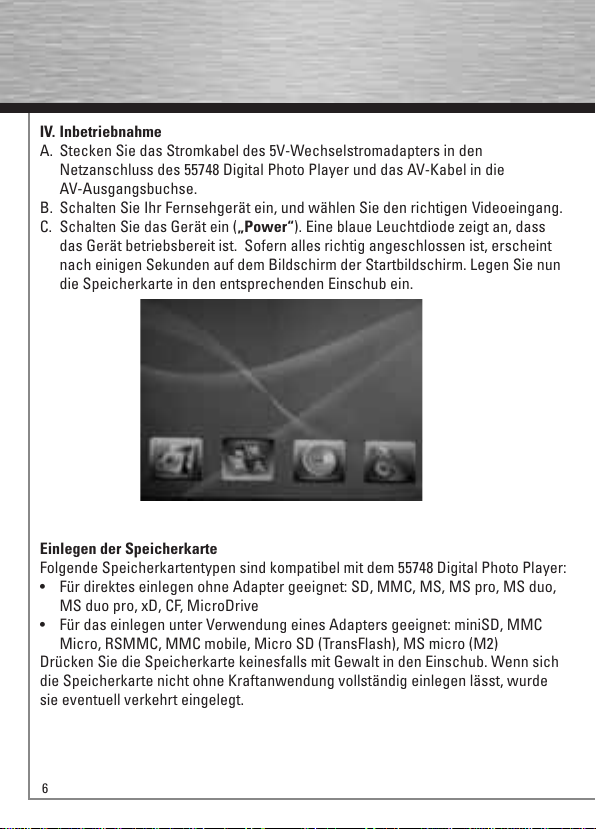

IV. Inbetriebnahme
A. Stecken Sie das Stromkabel des 5V-Wechselstromadapters in den
Netzanschluss des 55748 Digital Photo Player und das AV-Kabel in die
AV-Ausgangsbuchse.
B. Schalten Sie Ihr Fernsehgerät ein, und wählen Sie den richtigen Videoeingang.
C. Schalten Sie das Gerät ein („Power“). Eine blaue Leuchtdiode zeigt an, dass
das Gerät betriebsbereit ist. Sofern alles richtig angeschlossen ist, erscheint
nach einigen Sekunden auf dem Bildschirm der Startbildschirm. Legen Sie nun
die Speicherkarte in den entsprechenden Einschub ein.
Einlegen der Speicherkarte
Folgende Speicherkartentypen sind kompatibel mit dem 55748 Digital Photo Player:
• Für direktes einlegen ohne Adapter geeignet: SD, MMC, MS, MS pro, MS duo,
MS duo pro, xD, CF, MicroDrive
• Für das einlegen unter Verwendung eines Adapters geeignet: miniSD, MMC
Micro, RSMMC, MMC mobile, Micro SD (TransFlash), MS micro (M2)
Drücken Sie die Speicherkarte keinesfalls mit Gewalt in den Einschub. Wenn sich
die Speicherkarte nicht ohne Kraftanwendung vollständig einlegen lässt, wurde
sie eventuell verkehrt eingelegt.
All manuals and user guides at all-guides.com

7

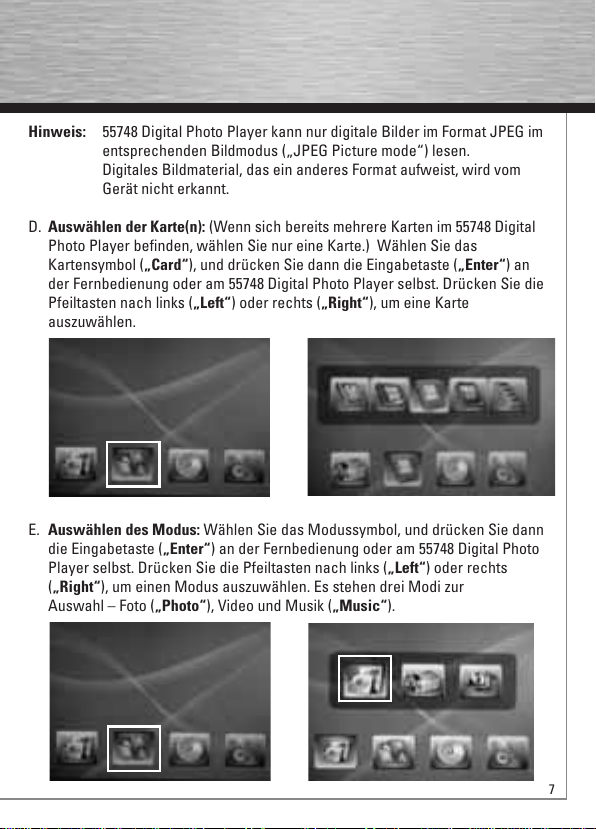

Hinweis: 55748 Digital Photo Player kann nur digitale Bilder im Format JPEG im
entsprechenden Bildmodus („JPEG Picture mode“) lesen.
Digitales Bildmaterial, das ein anderes Format aufweist, wird vom
Gerät nicht erkannt.
D. Auswählen der Karte(n): (Wenn sich bereits mehrere Karten im 55748 Digital
Photo Player befinden, wählen Sie nur eine Karte.) Wählen Sie das
Kartensymbol („Card“), und drücken Sie dann die Eingabetaste („Enter“) an
der Fernbedienung oder am 55748 Digital Photo Player selbst. Drücken Sie die
Pfeiltasten nach links („Left“) oder rechts („Right“), um eine Karte
auszuwählen.
E. Auswählen des Modus: Wählen Sie das Modussymbol, und drücken Sie dann
die Eingabetaste („Enter“) an der Fernbedienung oder am 55748 Digital Photo
Player selbst. Drücken Sie die Pfeiltasten nach links („Left“) oder rechts
(„Right“), um einen Modus auszuwählen. Es stehen drei Modi zur
Auswahl – Foto („Photo“), Video und Musik („Music“).
All manuals and user guides at all-guides.com

8
F. Einzelbildansicht: Wählen Sie das Fotosymbol („Photo“), und folgen Sie dann
dem Fotoauswahlmodus. Drücken Sie die Pfeiltasten auf der Fernbedienung
oder am Digital Photo Player, um nach oben („UP“), unten („DOWN“), links
(„LEFT“) oder rechts („RIGHT“) zu gehen. Fotos können als Vollbild
angezeigt werden. Drücken Sie auf „Zoom“, um einen Bildausschnitt zu
vergrößern. Drücken Sie auf „Rotate“ („Rotieren“), um das Bild zu drehen.
Drücken Sie auf den Links- („LEFT“) oder Rechtspfeil („RIGHT“), um zum
vorigen bzw. nächsten Bild zu gehen. Drücken Sie auf die Abbruchtaste
(„ESC“), um zum Startbildschirm zurückzukehren.
G. Musikwiedergabe: Wählen Sie das Musiksymbol („Music“), und folgen Sie
dann dem Auswahlmodus für Musik. Drücken Sie auf den „Nach oben“-
(„UP“) oder den „Nach unten“-Pfeil („DOWN“), um den gewünschte Musiktitel
auszuwählen. Drücken Sie auf der Fernbedienung oder am Digital Photo Player
auf die Eingabetaste („Enter“), um mit der Musikwiedergabe zu beginnen.
Mithilfe der Links- oder Rechtstaste („LEFT“ bzw. „RIGHT“) können Sie die
Lautstärke (Vol-/Vol+) des Digital Photo Players regeln. Drücken Sie die
Eingabetaste („Enter“), um eine Pause bei der Musikwiedergabe einzulegen.
All manuals and user guides at all-guides.com

9

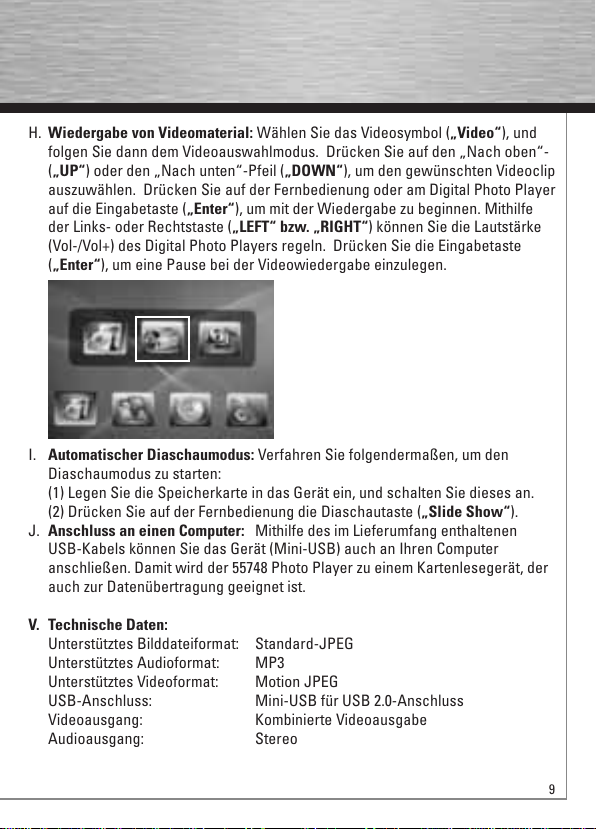

H. Wiedergabe von Videomaterial: Wählen Sie das Videosymbol („Video“), und
folgen Sie dann dem Videoauswahlmodus. Drücken Sie auf den „Nach oben“-
(„UP“) oder den „Nach unten“-Pfeil („DOWN“), um den gewünschten Videoclip
auszuwählen. Drücken Sie auf der Fernbedienung oder am Digital Photo Player
auf die Eingabetaste („Enter“), um mit der Wiedergabe zu beginnen. Mithilfe
der Links- oder Rechtstaste („LEFT“ bzw. „RIGHT“) können Sie die Lautstärke
(Vol-/Vol+) des Digital Photo Players regeln. Drücken Sie die Eingabetaste
(„Enter“), um eine Pause bei der Videowiedergabe einzulegen.
I. Automatischer Diaschaumodus: Verfahren Sie folgendermaßen, um den
Diaschaumodus zu starten:
(1) Legen Sie die Speicherkarte in das Gerät ein, und schalten Sie dieses an.
(2) Drücken Sie auf der Fernbedienung die Diaschautaste („Slide Show“).
J. Anschluss an einen Computer: Mithilfe des im Lieferumfang enthaltenen
USB-Kabels können Sie das Gerät (Mini-USB) auch an Ihren Computer
anschließen. Damit wird der 55748 Photo Player zu einem Kartenlesegerät, der
auch zur Datenübertragung geeignet ist.
V. Technische Daten:
Unterstütztes Bilddateiformat: Standard-JPEG
Unterstütztes Audioformat: MP3
Unterstütztes Videoformat: Motion JPEG
USB-Anschluss: Mini-USB für USB 2.0-Anschluss
Videoausgang: Kombinierte Videoausgabe
Audioausgang: Stereo
All manuals and user guides at all-guides.com

dBedienungsanleitung
10
Before Installation, please read the following instruction to understand the
product’s specialty and how to use.
I. Package contents:
- 55748 Digital Photo Player
- AC/DC Power Adaptor (5V/2A)
- Remote Control
- A/V Cable (Yellow, White, Red)
- USB Cable
- User Guide
II. Structure and button instruction:
FRONT:
1 Compact Flash and Micro Drive socket
2 Secure Digital, MultiMediaCard , xD-picture Card, Memory Stick,
Memory Stick PRO, Memory Stick Duo, Memory Stick PRO Duo socket
3 Remote control IR
RIGHT SIDE CONTROL BUTTONS:
1 ESC
2 UP
3 DOWN
4 LEFT
5 RIGHT
6 ENTER
7 MENU
' % #
'
#
!
&
$
"
%
gOperating Instruction
All manuals and user guides at all-guides.com

all-guides.com

11
gOperating Instruction
11
gOperating Instruction
REAR:
1 AV OUT
2 5V (AV/(DC Jack)
3 Power Switch (ON/OFF)
4 Mini USB
Remote Control Instruction:
Setup Right
Photo Slide Show Enter
Mode ESC
Menu Mute/Unmute
Page Up Add to your favorite
Page Down Delete files
Volume up Zoom in
Volume down Repeat
Up Folder mode
Down Photo Rotate
Left Play or pause the music while
playing photo slide show
' % # !
All manuals and user guides at all-guides.com

12

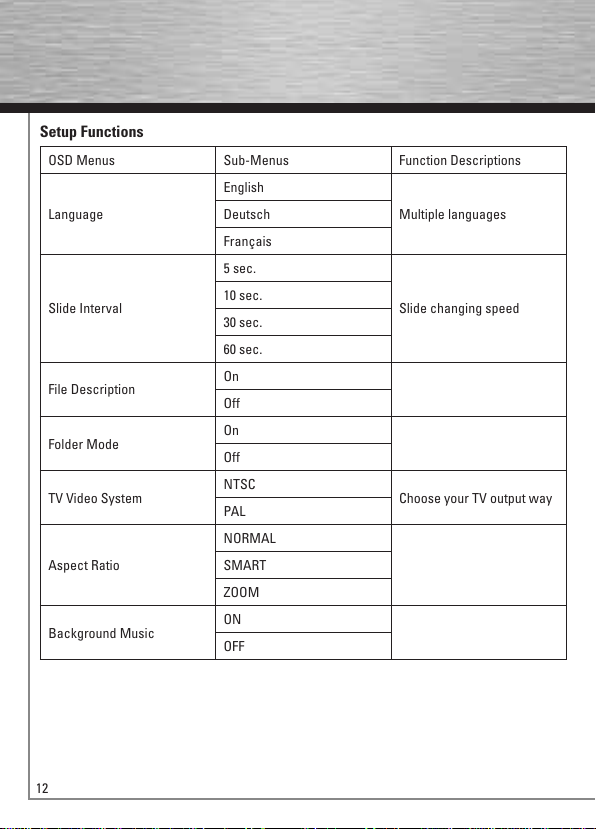

Setup Functions
OSD Menus Sub-Menus Function Descriptions
Language
English
Multiple languagesDeutsch
Français
Slide Interval
5 sec.
Slide changing speed
10 sec.
30 sec.
60 sec.
File Description On
Off
Folder Mode On
Off
TV Video System NTSC Choose your TV output way
PAL
Aspect Ratio
NORMAL
SMART
ZOOM
Background Music ON
OFF
All manuals and user guides at all-guides.com

13
LCD Power Saving
OFF (Aus)
15 Min. Later
30 Min. Later
60 Min. Later
Display Setting Brightness Keys adjust brightness
Contrast Keys adjust contrast
Default Setting
System Information X6100001 Beta2
III. Installation:
1. Cable choice: only needs one A/V cables (Yellow, White, and Red).
2. Connect A/V cable:
55748 Digital Photo Player Video Output :
Audio 2.5mm cable connect to AV Jack output
TV Video Input :
Yellow cable to the Yellow RCA Jack
3. Connect the Audio:
55748 Digital Photo Player Audio Output:
Audio 2.5mm cable connect to AV Jack output
TV Audio Input:
Audio Left Input (White RCA Jack)
Audio Right Input (Red RCA Jack)
All manuals and user guides at all-guides.com

14

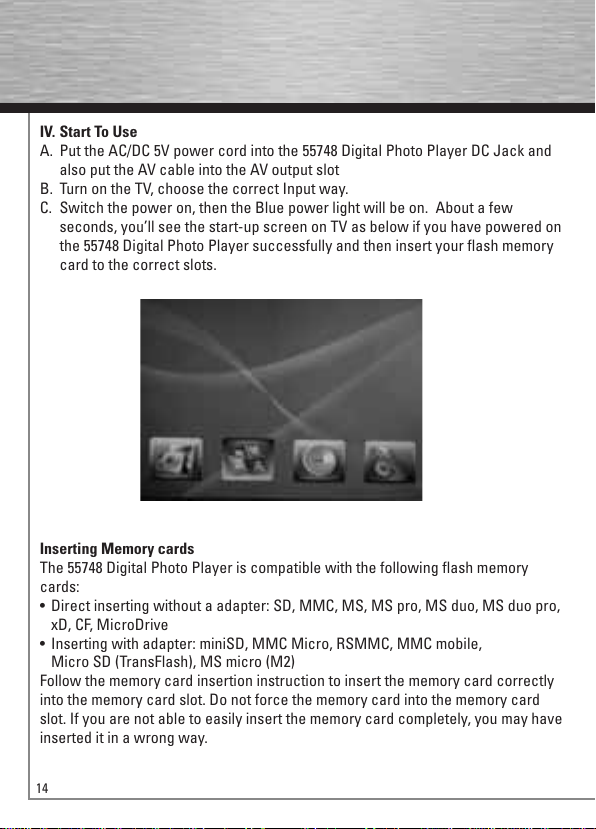

IV. Start To Use
A. Put the AC/DC 5V power cord into the 55748 Digital Photo Player DC Jack and
also put the AV cable into the AV output slot
B. Turn on the TV, choose the correct Input way.
C. Switch the power on, then the Blue power light will be on. About a few
seconds, you’ll see the start-up screen on TV as below if you have powered on
the 55748 Digital Photo Player successfully and then insert your flash memory
card to the correct slots.
Inserting Memory cards
The 55748 Digital Photo Player is compatible with the following flash memory
cards:
• Direct inserting without a adapter: SD, MMC, MS, MS pro, MS duo, MS duo pro,
xD, CF, MicroDrive
• Inserting with adapter: miniSD, MMC Micro, RSMMC, MMC mobile,
Micro SD (TransFlash), MS micro (M2)
Follow the memory card insertion instruction to insert the memory card correctly
into the memory card slot. Do not force the memory card into the memory card
slot. If you are not able to easily insert the memory card completely, you may have
inserted it in a wrong way.
All manuals and user guides at all-guides.com

15

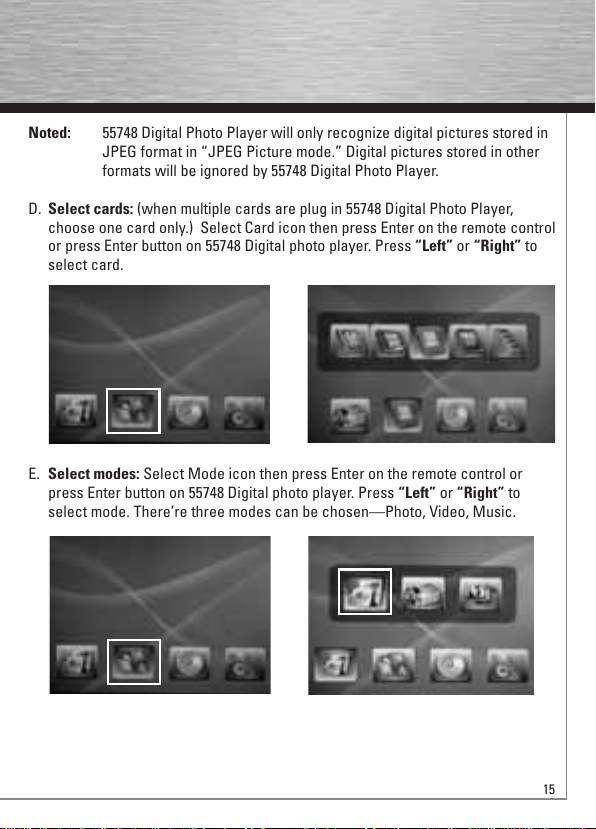

Noted: 55748 Digital Photo Player will only recognize digital pictures stored in
JPEG format in “JPEG Picture mode.” Digital pictures stored in other
formats will be ignored by 55748 Digital Photo Player.
D. Select cards: (when multiple cards are plug in 55748 Digital Photo Player,
choose one card only.) Select Card icon then press Enter on the remote control
or press Enter button on 55748 Digital photo player. Press “Left” or “Right” to
select card.
E. Select modes: Select Mode icon then press Enter on the remote control or
press Enter button on 55748 Digital photo player. Press “Left” or “Right” to
select mode. There’re three modes can be chosen—Photo, Video, Music.
All manuals and user guides at all-guides.com

all-guides.com
