HAMPTON BAY HB-4190 series User manual

Mode: On-Time Works: Day Night
Test 5 Seconds x x
Auto 1, 5, or 10 Min x
Manual To Dawn* x
Accent 3,6 Hr, to Dawn x
Motion Sensing Cast
Aluminum Lantern
HB-4190 Series
Features
•Light comes on when motion is detected.
•Automatically turns light off.
•Dusk Accent lighting.
•Photocell keeps the light off during day-
light hours.
Requirements
•The Light Control requires 120 volts AC.
•If you want to use Manual Mode, the con-
trol must be wired through a switch.
•Some codes require installation by a
qualified electrician.
© 2003 595-5770-01
OPERATION
* resets to Auto Mode at dawn.
Set the ON-TIME switch
on the bottom of the cover
plate to TEST. TEST 1510MIN
Set ON-TIME switch to 1,
5 or 10 minutes.
1 Second
OFF
then ...
Manual mode only works at
night because daylight re-
turns the sensor to AUTO.
Flip the light switch off for
one second then back on to
toggle between AUTO and
MANUAL MODE.
Manual mode works only
with the ON-TIME switch in
the 1, 5, or 10 position. ... back on.
Mode Switching Summary
Dual Brite®Dimmer Control
Light comes on half bright for selected time
after dusk (3 hr., 6 hr., until dawn). If motion
is sensed, the light turns on full bright for the
ON-TIME (1, 5, or 10 minutes) then returns to
dim mode.
This package includes:
•Lantern
•Easy to use universal mounting bracket
(X-Bar)
•Mounting hardware
•Wire nuts
ON-TIME Switch at 1,
5, or 10 minutes
Flip light switch
off for one second
then back on*
*Ifyougetconfusedwhileswitchingmodes,
turn the power off for one minute, then
back on. After the calibration time the
control will be in the AUTO mode.
MANUAL MODE
AUTO
TEST
Note: When first turned on wait about 1 1/2
minutes for the circuitry to calibrate.
TEST
AUTO
MANUAL MODE
TEST 1510MIN

2
595-5770-01

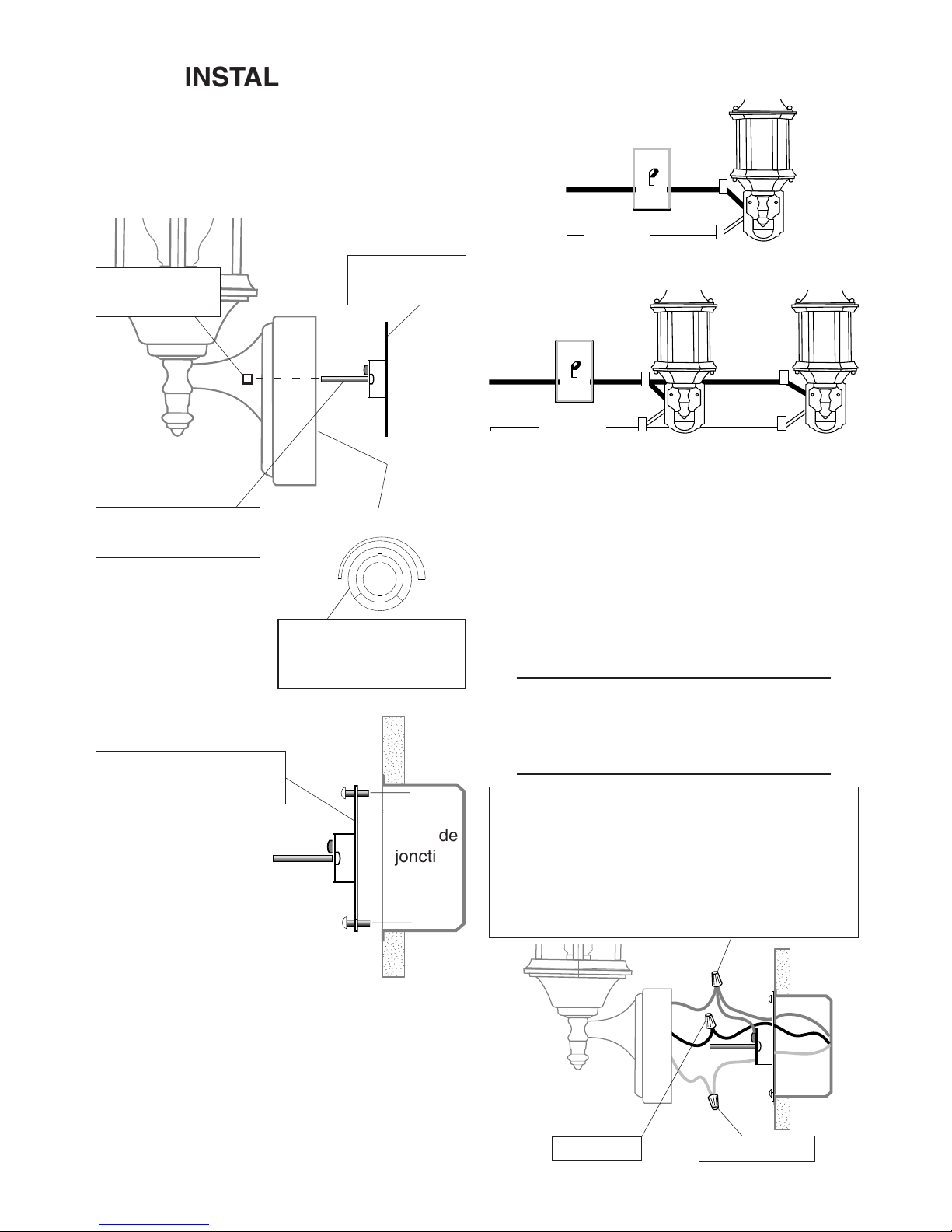

INSTALLATION
Forbestperformance,mountthefixtureabout
6 feet (1.8 m) above the ground.
1. Remove
two nuts.
2. Remove
X-Bar.
;
;
;
;
;
;
;
;
Junction
Box
5. Attach X-Bar to
junction box
Due to the size and weight of the fixture, you
may find it helpful to have an assistant hold
the fixture in place while connecting the
wires.
WIRING
One Motion Light
BLACK
WHITE
Two Motion Lights
BLACK
BLACK
WHITE
Recommended Grounding Method
Use a green ground "pigtail" (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire
connector. Secure the other end of the "pigtail"
with the GND screw on the X-bar.
❒Twist the junction box wires and the fix-
ture wires together as shown below. Se-
cure with wire connectors. If you have a
metal junction box, you may not need the
green “pigtail”. If you are unsure about
the grounding method, consult your local
building code.
CAUTION: DO NOT connect the RED wire
unless you want to control other lights
from the motion sensor.
Black to black White to white
MAX
MIN
3. Tighten screws
finger tight.
SENSITIVITY
❒Turn power off at the circuit breaker or
fuse.
4. Set sensitivity on
fixture back to the
mid-position.

3
595-5770-01

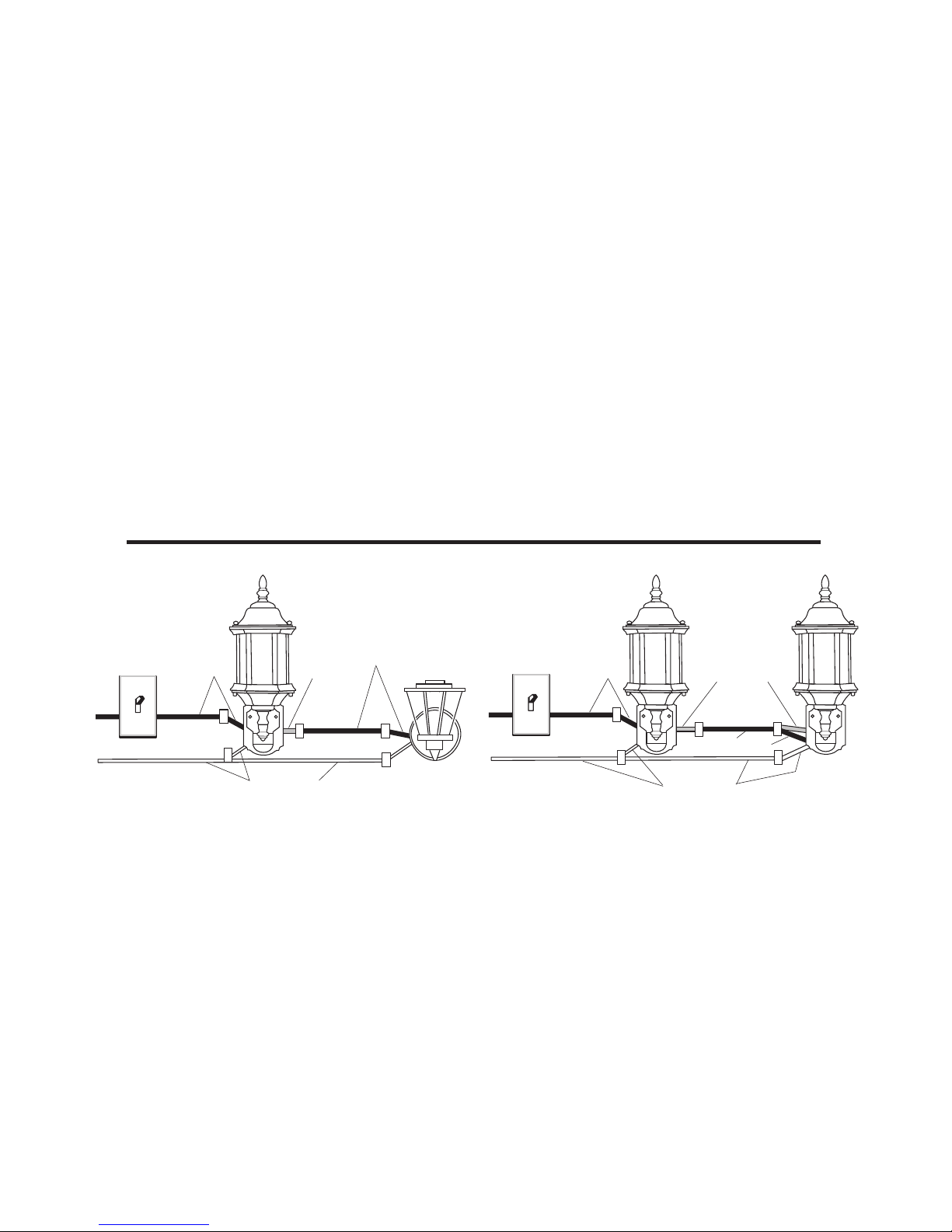

Wiring to Motion Light &
Standard Fixture
BLACK
WHITE
BLACK
(Standard)
❒When wiring to additional standard
fixture only: Strip the motion sensor's
red wire and connect to the standard
light's black wire. Connect all white wires
together. Total fixture ratings must not
exceed 360 Watts (3.0 A.).
NOTE: All wiring between fixtures should be
run in accordance with the National Elec-
trical Code (Canadian Electrical Code in
Canada) through conduit or another ac-
ceptable means. Contact a qualified
electrician if there is any question as
to the suitability of the system.
❒This fixture is provided with a sensor rated
for 360 Watts. Since the fixture is only rated
100 Watts (180 Watts candelabra), 260
Watts (180 Watts candelabra) of additional
load may be controlled by this sensor.
❒When determining what a fixture is rated
for, do not simply look at the rating on the
lamp in the fixture. Look at the marking
which specifies the maximum lamp watt-
age for which the fixture is suitable.
❒Once you have selected the fixtures to be
connected and determined their maxi-
mum ratings, add these ratings up. For
instance, if you have 3 fixtures rated 100
Watts, 150 Watts, and 75 Watts respec-
tively, you have a total load of 325 Watts.
RED
WHITE
BLACK
BLACK
Master Slave

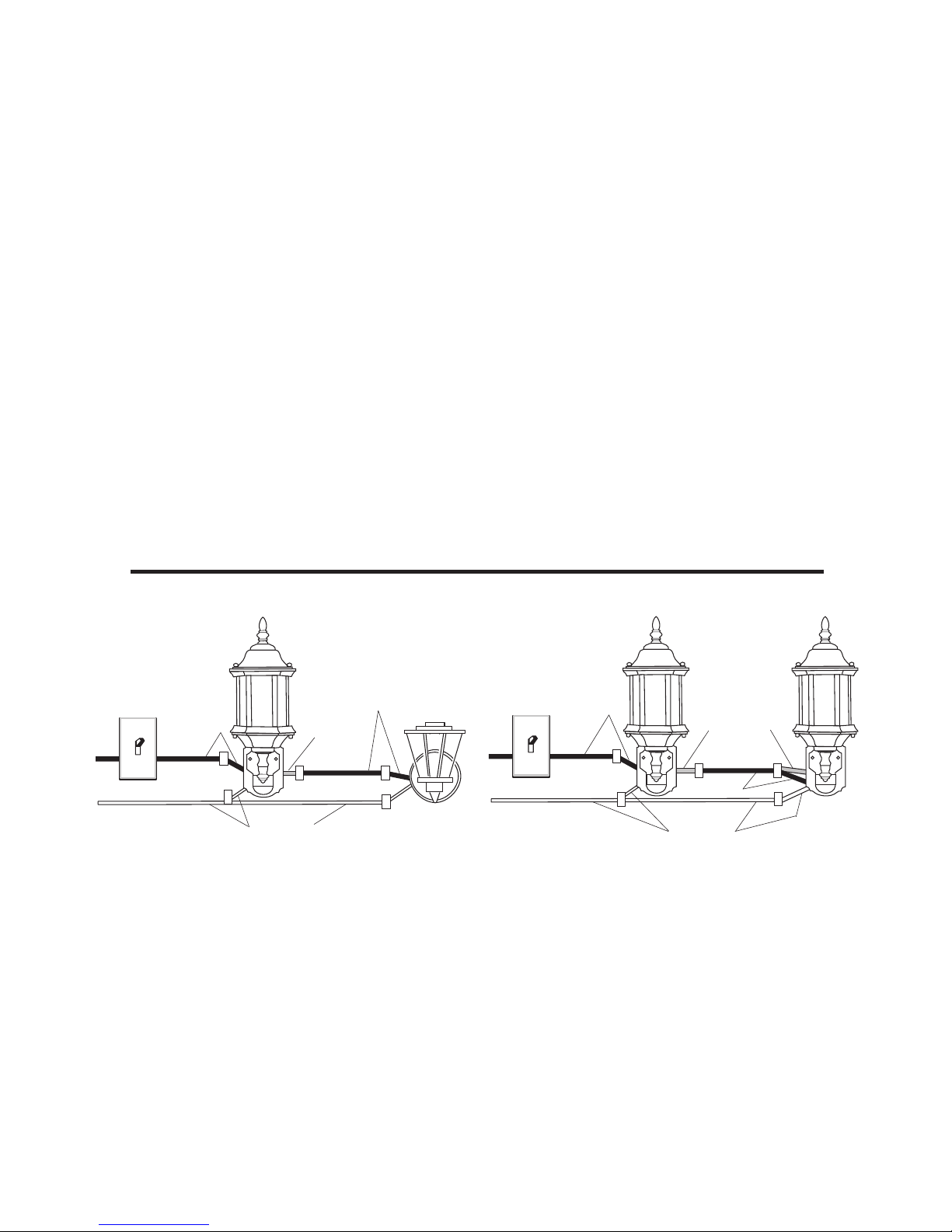

Wiring to Control One Motion Sensing
Lantern (Slave) from Another (Master)
RED
OPTIONAL WIRING

4
595-5770-01
COMPLETE THE INSTALLATION
❒Stuff the wires into the junction box. Make
sure none of the wires get pinched.
Slide the fixture onto the
mounting screws and
tighten nuts.
❒Install one 100 Watt max. light bulb, or
three 60 Watt bulbs in candelabra style.
❒Install the fixture top. Secure with
decorative screws.
❒After completing the tests on page 5,
caulk fixture mounting surface with
silicone weather sealant.
Junction
Box

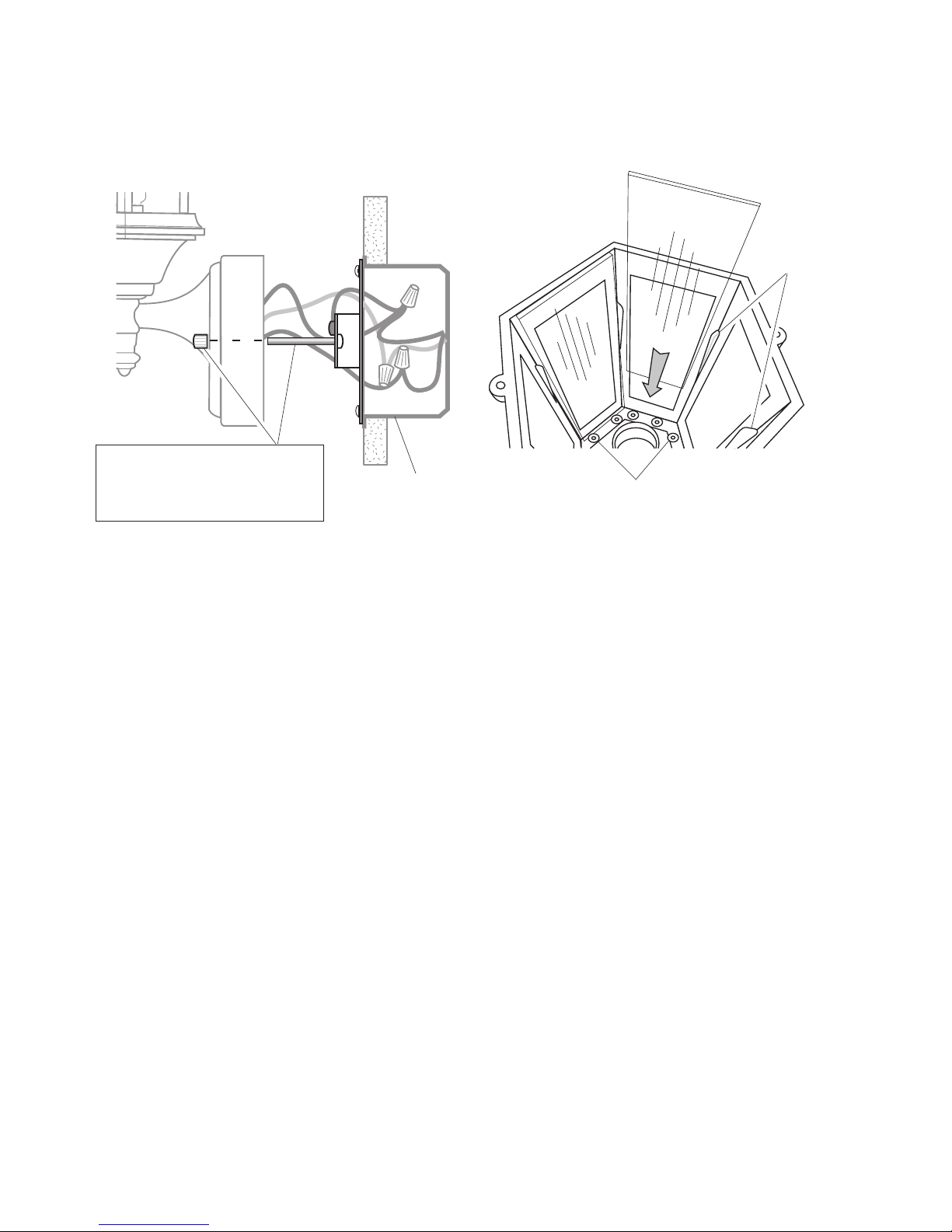

Model 4193 Glass Installation
❒Model 4193 only: install the six pieces of
glass by sliding them down as shown. The
glass panels should rest upon the corner
guides on each side, and against the
rubber bumpers at the bottom.
Note: As with any glass, handle with care.
Corner
Guides
Rubber Bumpers

5
595-5770-01

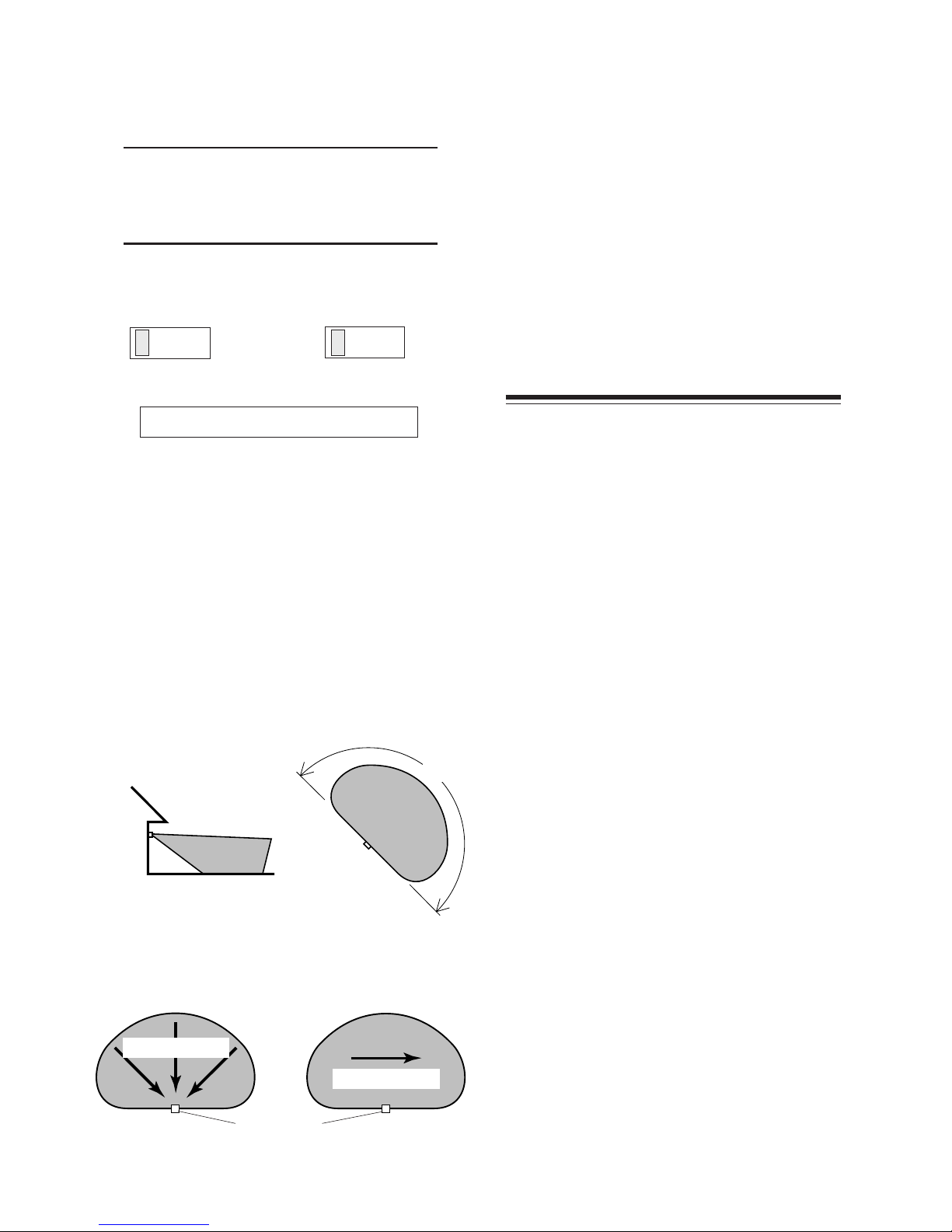

TESTING
❒Turn on the circuit breaker and light
switch.
The detector is less sensitive to motion
directly towards it and more sensitive to
across motion.
Sensor
Motion
Least Sensitive Most Sensitive
❒Walk through the coverage area noting
where you are when the lights turn on.
❒If you need to change the sensitivity,
temporarily remove the fixture and make
the adjustment. Too much sensitivity may
increase false triggering.
❒Set the amount of TIME you want the light
to stay on after motion is detected. (1, 5 or
10 minutes).
❒Set the amount of time after dusk you
want the lights on accent level.
SPECIFICATIONS
Range . . . . . . . . . . . . . Up to 30 ft. (9.1 m)
[varies with
surrounding
temperature].
Sensing Angle . . . . . . . Up to 180°
Electrical Load . . . . . . Up to 100 Watt
Maximum
Incandescent, Up
to (3) 60 Watt
Maximum
Candelabra.
Sensor Capacity . . . . . Up to 360 Watt (3.0
A.) Maximum
Power Requirements . 120 VAC, 60 Hz
Operating Modes . . . . TEST, AUTO and
MANUAL MODE
Time Delay . . . . . . . . . 1 , 5, 10 minutes
Dual Brite®timer . . . . . 3, 6 hrs, Dusk-to-
Dawn
The Hampton Bay Lighting Company re-
serves the right to discontinue products and
to change specifications at any time without
incurring any obligation to incorporate new
features in products previously sold.
NOTE: Sensor has a 1 1/2minute warm up
periodbeforeitwilldetectmotion.When
first turned on, wait 1 1/2minutes.
TEST 1 5 10 MIN
ON-TIME
OFF 3 6 DUSK TO
HOUR DAWN
Avoid aiming the control at:
•Objects that change temperature rapidly,
such as heating vents and air condition-
ers. These heat sources could cause false
triggering.
•Areas where petsor trafficmay trigger the
control.
•Nearby large, light-colored objects
reflecting light may trigger the shut-off
feature. Do not point other lights at the
sensor.
30 ft.
(9.1 m)
Maximum Range Maximum
Coverage Angle
6 ft.
(1.8 m)
180°
Motion
❒Switch the on-time to TEST position and
Dual Brite®switch to the OFF position.

6
595-5770-01
SYMPTOM
Light comes
on for no ap-
parentreason.
Light stays
on continu-
ously.
Light flashes
on and off.
POSSIBLE CAUSE
1. Light Control may be sens-
ing small animals or auto-
mobile traffic
(Reduce sen-
sitivity)
.
1. Thesensorispointedtoward
aheatsource like an air vent,
dryervent,orbrightly-painted
heat-reflective surface.
(Reduce sensitivity.)
1. Light Control is in the Test
mode and warming up.
(Flashing is normal under
these conditions)
.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Bulb is loose or burned out.
3. Fuse is blown or circuit
breaker is turned off.
4. Daylight turn-off is in effect
(recheck after dark) .
5. Incorrect circuit wiring, if
this is a new installation.
1. Light Control may be in-
stalled in a relatively dark
location.
2. LightControl is in Test.
(Set
control switch to an ON-
TIME position.)
SYMPTOM
Light will not
come on.
Light comes
onindaylight.
TROUBLESHOOTING GUIDE
If you experience a problem, follow this guide.

7
595-5770-01
Luces de Coches
Detectores de
Movimiento
LUZ DE ADORNO
Para una iluminación ornamental de baja
intensidad,ponga elinterruptor deDualBrite®
en la posición de 3, 6, ó del Dusk-to-Dawn
(atardecer-al-amanecer).Cuando se detecte
movimiento, las luces se pondrán en alta
intensidad.
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Serie HB-4190
Características
•La luz se prende cuando se detecta
movimiento.
•Apaga la luz automáticamente.
•Iluminaciónornamental debajaintensidad.
•La fotocélula mantiene la luz apagada du-
rante las horas del día.
Requisitos
• El Control de Luz requiere 120 VCA.
•Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.
•Algunos códigos requieren instalación
por un electricista calificado.
Este paquete contiene:
•Farol
•Soporte universal de fácil uso (X-Bar)
•Ferretería de montaje
•Conectores de alambre
© 2003 595-5770-01 S
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el x
amanecer*
Adorno 3, 6 hrs, hasta x
el amanecer
PRUEBA
ON-TIME
Ponga el interruptor de tiempo
(ON-TIME),alfondodeldetector,
en la posición de prueba (TEST). TEST 1510
1 segundo
APAGADO
luego ...
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un
segundo y vuélvalo a prender.
El modo manual funciona sólo
cuandoelinterruptordetiempo
(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.
ON-TIME
TEST 1510
Pongael interruptorde tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.
MODO MANUAL
...préndalo.
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
10 minutos
Apague el interruptor
por un segundo y
préndalo de nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
*Si se confunde mientras cambia de fases,
apaguelaelectricidadporunminutoypréndala
de nuevo. Después del tiempo de calibración
el control estará en fase AUTO(MATICA).
Resumen de las modalidades del
interruptor
AUTOMATICO
Nota: Cuando lo prenda por primera vez
espere 1 1/2minutos para que el
circuito se claibre.

8
595-5770-01
;
;
;
;
;
;

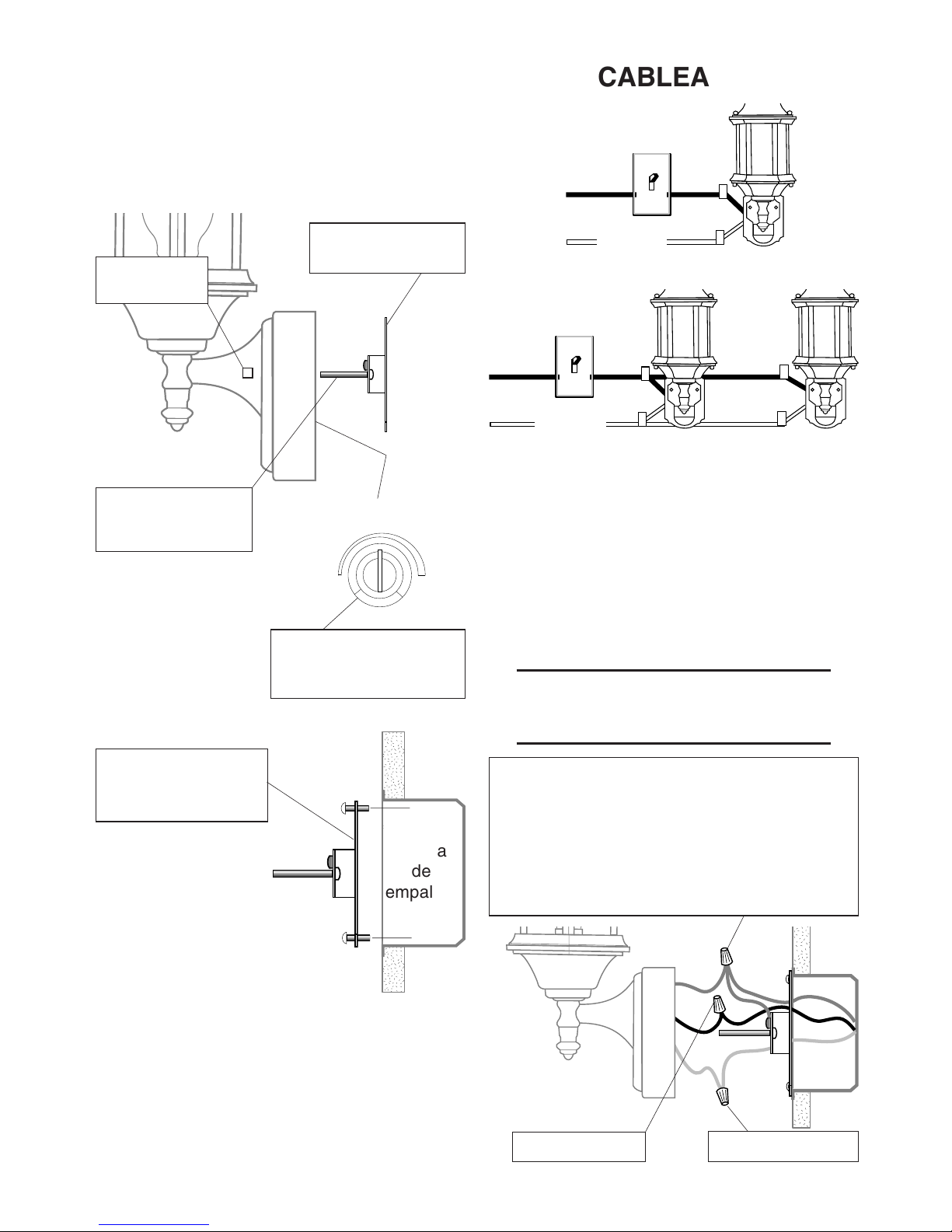

CABLEADOINSTALACION
Para un mejor funcionamiento, instale el
aparato a casi 1.8 m del suelo.
❒Desconecte la energía en el
cortacircuito.
5. Monte el soporte
X-Bar a la caja de
empalme.
4. Fije de nuevo el
alcance de sensibilidad
a la posición del medio.
2. Quite la banda
"X" de montaje.
3. Ajuste los
tornillos tan sólo
con los dedos. MAX
MIN
SENSITIVITY
;
;
;
;
;
;
;
;
la caja
de
empalme
Debido al tamaño y peso del aparato, será
prudenteque su asistente sotengael aparato
mientras se conectan los cables.
Negro a negro Blanco a blanco
Método recomendado de conexión a tierra
Use un "cable flexible" verde de a tierra (no
provisto) y tuerza un extremo con el cable
desnudo del aparato y con el cable de a tierra de
la caja. Asegúrelos con un conector de cables.
Asegure el otro extremo del "cable flexible" con
el tornillo de a tierra de la placa de montaje.
❒Tuerza los cables de la caja de empalme
con los cables del aparato, como se
muestra abajo. Asegúrelos con
conectores de cables. Si tiene una caja
de empalme de metal, no necesita el
"cable flexible". Si no está seguro del
método de conexión a tierra, consulte
con el código local de construcción.
CUIDADO: NO conecte el cable ROJO
excepto que desee controlar otras luces
desde el detector de movimiento.
Luz de dos movimientos
BLANCO
NEGRO NEGRO
NEGRO
BLANCO
Luz de un movimiento
1. Quite las
dos tuercas.

9
595-5770-01
Conexión a la luz de movimento y al
aparato estándar
BLANCO
NEGRO NEGRO
(Estándar)
❒En caso de conectar al aparato
estándar solamente: Pele el alambre
rojo del detector de movimiento y
conéctelo al alambre negro de la luz
estándar. Conecte todos los alambres
blancos. La capacidad total no debe
exceder los 360 Vatios (3.0 A).
NOTA: Todo el cableado entre los aparatos
debe estar hecho de acuerdo al Código
Eléctrico Nacional (Código Eléctrico
Canadiense en Canadá) por medio de un
conductoocualquierotromedioaceptable.
Comuníquese con un electricista
calificado si tiene cualquier pregunta
referentealaadaptabilidaddelsistema.
❒Este aparato viene con un detector con una
potenciade360Vatios.Puestoqueelaparato
tiene sólo una potencia de 100 Vatios (180
Vatios candelabro), la carga adicional de
260 Vatios (180 Vatios candelabro) puede
ser controlada por el detector.
❒Cuandodeseedeterminarla clasificación
de un aparato no vea tan sólo la potencia
de la lámpara. Mire la indicación que
especifique el voltaje máximo de la
lámpara que el aparato puede aceptar.
❒Una vez que ha escogido los aparatos
que se conectarán y ha determinado sus
máximas potencias, súmelas. Por
ejemplo, si tiene 3 aparatos de 100 , 150
y75 Vatiosrespectivamente,usted tendrá
un total de 325 Vatios.
ROJO
Maestra Esclava
NEGRO ROJO
NEGRO
BLANCO
Conexión para controlar una luz de
movimiento (esclava) desde otra (maestra)
CONEXION ALTERNA

10
595-5770-01
COMPLETE LA INSTALACION
❒Meta los cables en la caja de empalme.
Asegúrese que los cables que no estén
pinchados.
;
;
;
;
;
;
❒Instale una bombilla de 100 Vatios Máx.,
ó 3de 60 Vatios en estilo candelabro.
❒Instale la parte de arriba. Asegúrela con
tornillos decorativos.
❒Después de completar la prueba de la
página 11, calafatee el aparato y la
superficie de montaje con un sellador
de silicona contra la intemperie.
Deslice al apartato sobre
los tornillos de montaje y
ajuste las tuercas. la caja de
empalme
Instalación del vidrio del Modelo
4193
❒Modelo 4193 solamente: Instale las seis
piezas de vidrio deslizándolas hacia abajo
tal como se indica. Los paneles de vidrio
debendescansarenlasgu’asdelasequinas
en cada lado, y por detrás de los
amortiguadoresdegomadelaparteinferior.
Nota: A igual que con cualquier clase de
vidrio, trátelo con cuidado.
Gu’as de las
esquinas
Amortiguadores de goma
