HAMPTON BAY Motion Sensing Diecast Metal Lantern User manual

FEATURES
• Automatically comes on when motion is detected.
• Automatically turns light off.
• Photocell keeps the light off during daylight
hours.
© 2006 598-1270-00
UNPACKING
Be sure to remove all contents from packaging and
verify all items are present before assembling this light
fixture. This package includes the following items:
• Lantern (Includes: Top Cover, Glass Fixture, Fixture
Base)
• Universal mounting bracket (X-Bar)
• Mounting hardware
• Wire nuts
• Owner’s Manual
Before installation, record the model number
listed inside the fixture. Attach receipt in case
of possible warranty issues.
Model Number:
REQUIREMENTS
• The Light Control requires 120 volts AC.
• If you want to use Manual Mode, the control must
be wired through a switch.
• Some electrical codes require installation by a
qualified electrician.
Motion Sensing
Diecast Metal Lantern

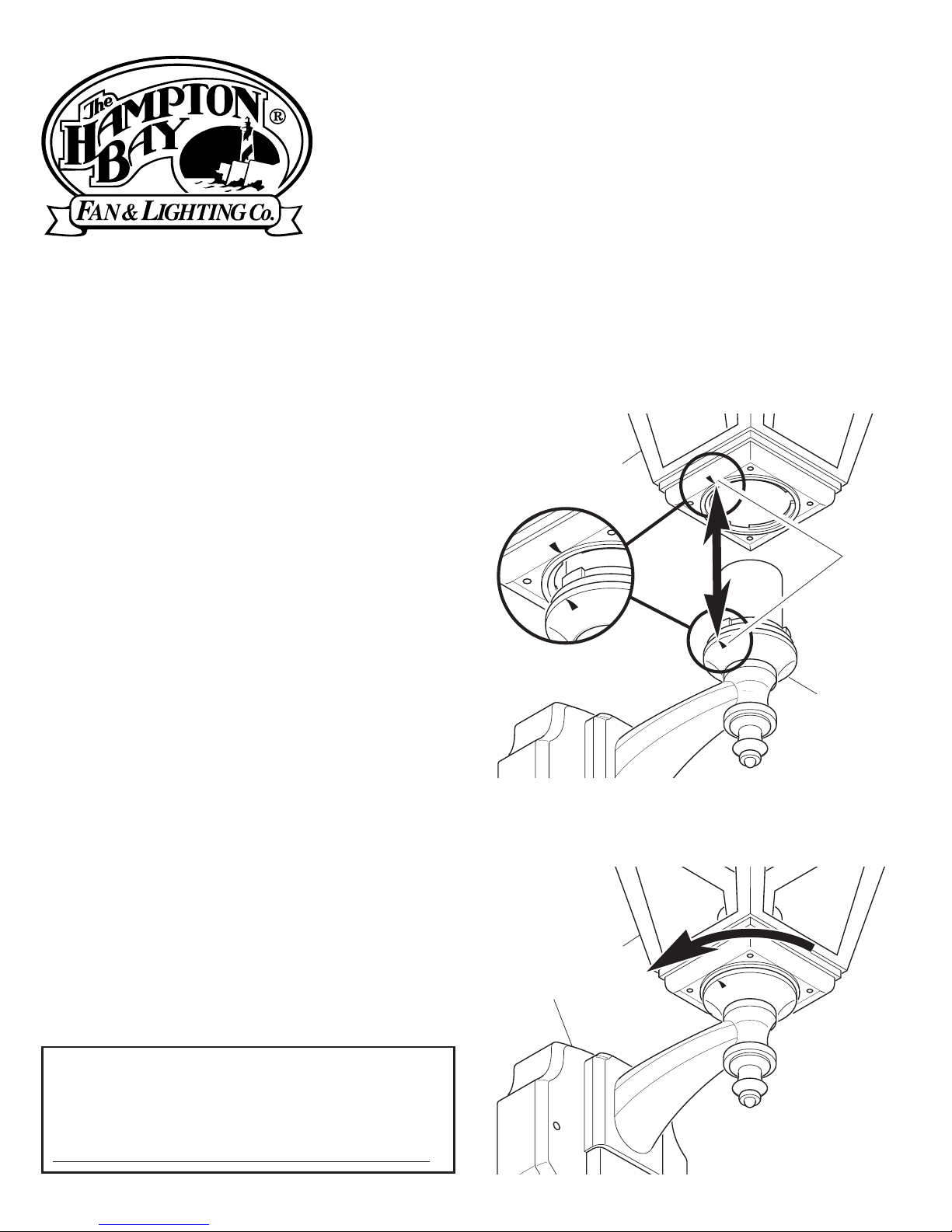

LANTERN ASSEMBLY
1. Place glass fixture onto base assembly.
2. Line up the arrow on the bottom of glass fixture
with the arrow on the fixture base (see illustration
below).
Glass Fixture
Arrows
Fixture
Base
Glass Fixture
Fixture Base
3. Gently push the two pieces together and rotate
the glass fixture 90° as shown below.

2598-1270-00

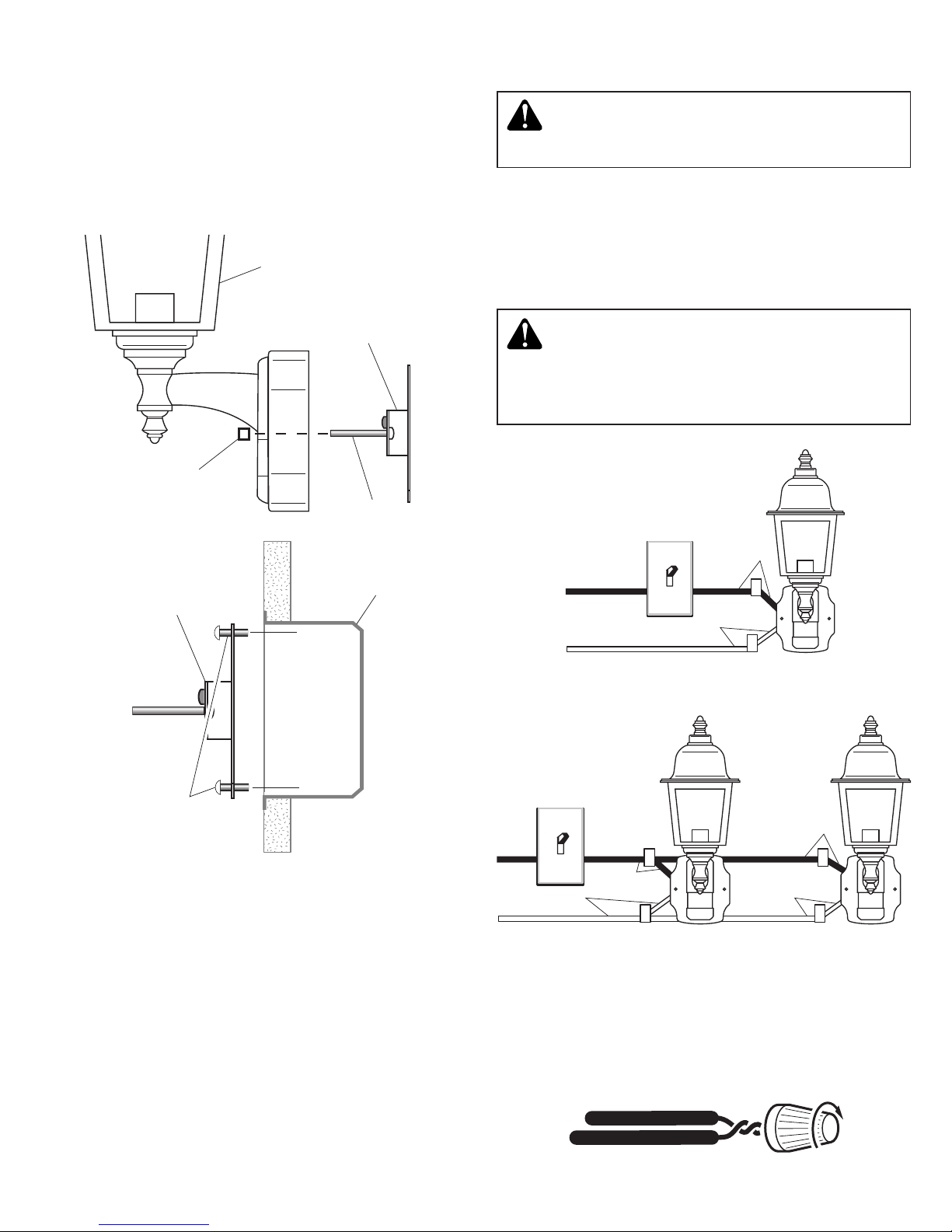

WIRINGINSTALLATION
For best performance, mount the fixture about 6 feet
(1.8 m) above the ground.
1. Remove two decorative nuts.
2. Remove X-Bar.
3. Tighten mounting screws on X-Bar finger tight.
4. Attach X-Bar to junction box.
Junction Box
X-Bar
Decorative Nut
Lantern
Lantern Mounting
Screw
X-Bar One Motion Light
BLACK
WHITE
Two Motion Lights
BLACK
BLACK
WHITE
CAUTION: DO NOT connect the RED wire
unless you want to control other lights from
the motion sensor (see Optional Wiring).
WHITE
Note: All wiring should be run in accordance with the
National Electrical Code through conduit or another
acceptable means. Contact a qualified electrician
if there is any question as to the suitability of
the system.
WARNING: Turn power off at circuit breaker
or fuse.
Bracket Mounting
Screw
Connect the fixture wires to the wires in the junction
box. Twist the wires together and secure with wire
connectors.
Note: We recommend having an assistant help hold
the lantern assembly during the wiring process.

3
598-1270-00

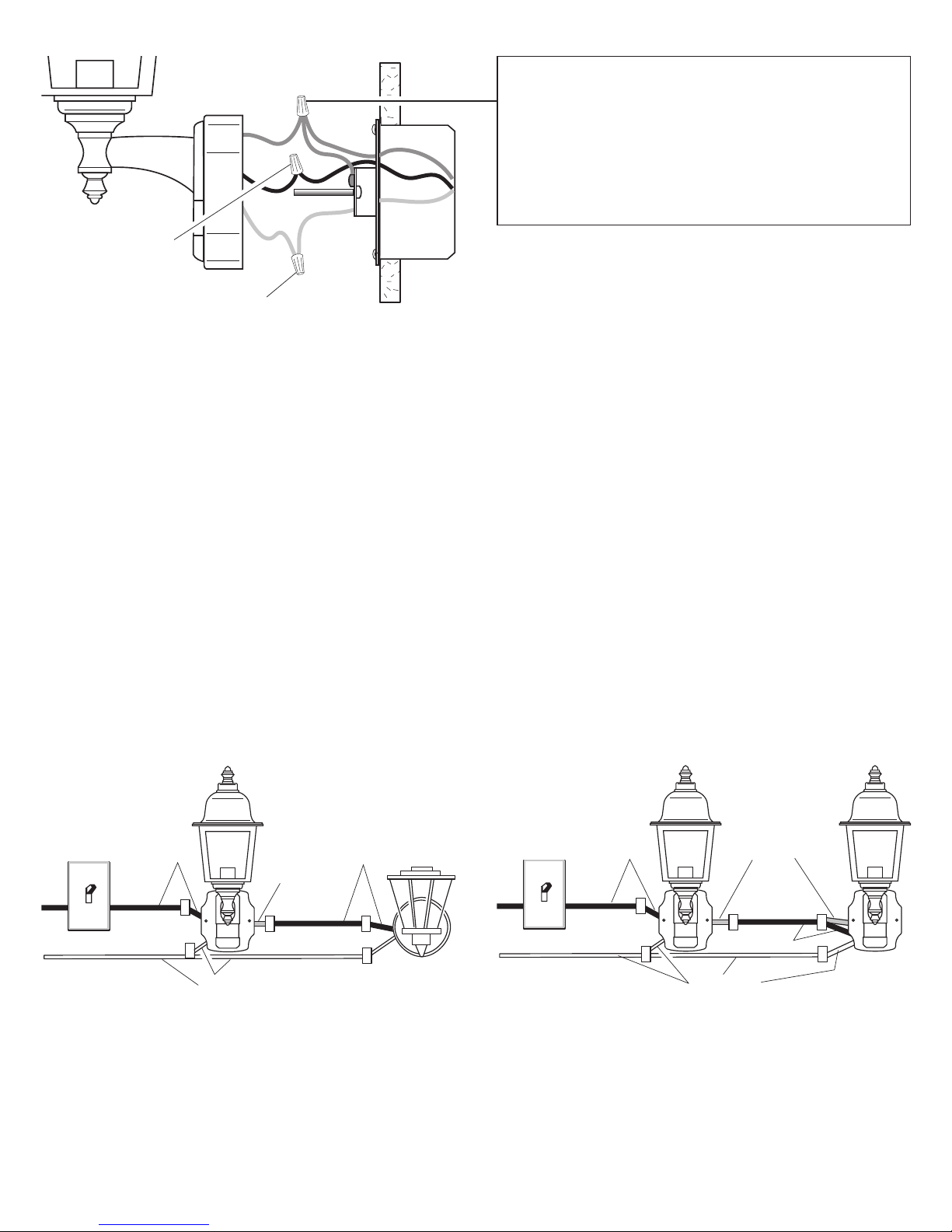

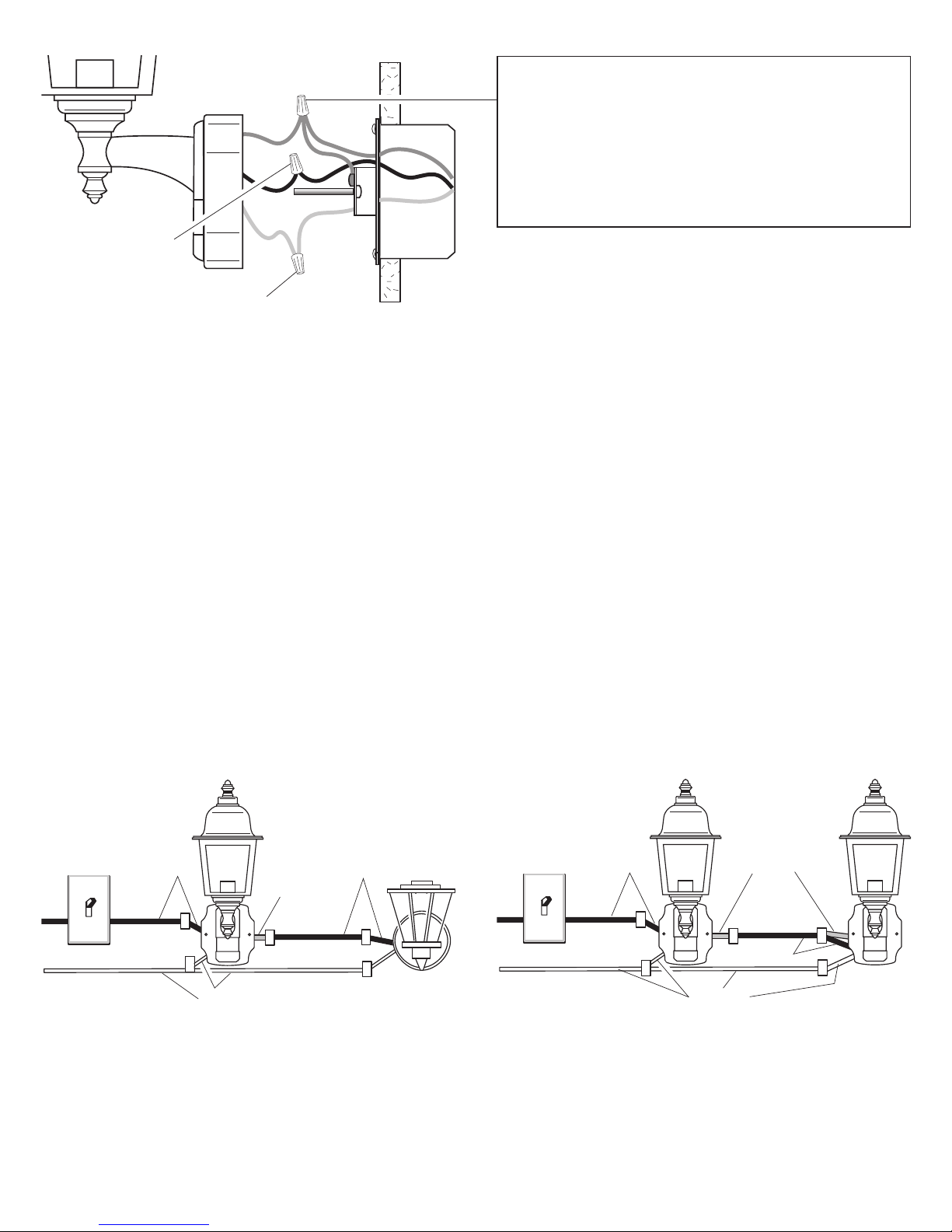

Recommended Grounding Method
Use a green ground “pigtail” (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire con-
nector. Secure the other end of the “pigtail” with
the GND screw on the X-bar.
Black to black
White to white
Wiring to Motion Light & Standard Fixture
BLACK
WHITE
BLACK
(Standard)
RED
WHITE
BLACK
BLACK
Master Slave
Wiring to Control One Motion Sensing Lantern (Slave)
from Another (Master)
RED
OPTIONAL WIRING
This fixture is provided with a sensor rated for 360 Watts. Since the fixture is only rated 100 Watts, 260 Watts of
additional lighting may be controlled by this sensor.
When determining what a fixture is rated for, do not simply look at the rating on the lamp in the fixture. Look
at the marking which specifies the maximum lamp wattage for which the fixture is suitable.
Once you have selected the fixtures to be connected and determined their maximum ratings, add these rat-
ings up. For instance, if you have 3 fixtures rated 100 Watts, 150 Watts, and 75 Watts respectively, you have
a total load of 325 Watts.
When wiring to control a standard light fixture: Strip the motion sensor’s red wire and connect to the
standard light’s black wire. Connect all white wires together. Total fixture ratings must not exceed 360 Watts
(3.0 A).
When wiring to control another motion sensing light fixture: Strip the red wire in both light fixtures. Con-
nect the red wire of the controlling (master) fixture to the red and black wires of the controlled (slave) fixture.
Connect all white wires together. Total fixture ratings must not exceed 360 Watts (3.0 A).
If you have metal junction box, you may not need the
green “pigtail”. If you are unsure about the grounding
method, consult your local building code.

4598-1270-00
TESTING AND ADJUSTMENTS
1. Turn on the circuit breaker and light switch.
Note: Sensor has a 1 1/2 minute warm up period
before it will detect motion. When first turned on
wait 1 1/2 minutes.
2. Set:
ON-TIME switch to TEST
SENSITIVITY dial to Midway
3.
Walk through the coverage area noting where you
are when the lights turn on. In TEST mode, light
will stay on for 5 seconds after sensing motion and
then turn off.
4. Adjust the SENSITIVITY to increase or decrease
the range as needed. Too much sensitivity may
cause false triggering due to heat sources in the
coverage area (see Adjustment of Coverage Area
or Troubleshooting section).
5. Set the amount of ON-TIME you want the light
to stay on after motion is detected (1, 5, or 10
minutes).
Maximum Range Maximum
Coverage Angle*
(Top View)

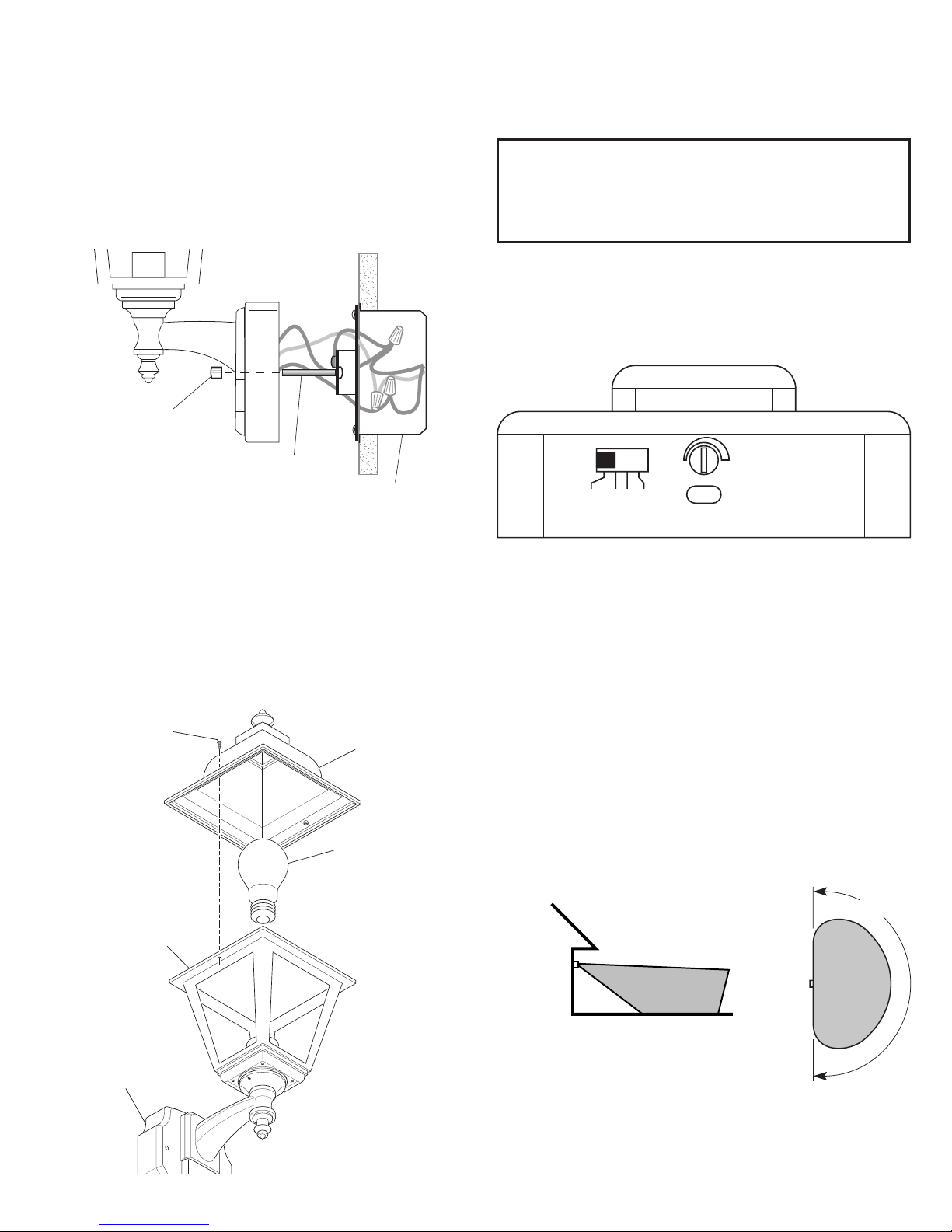

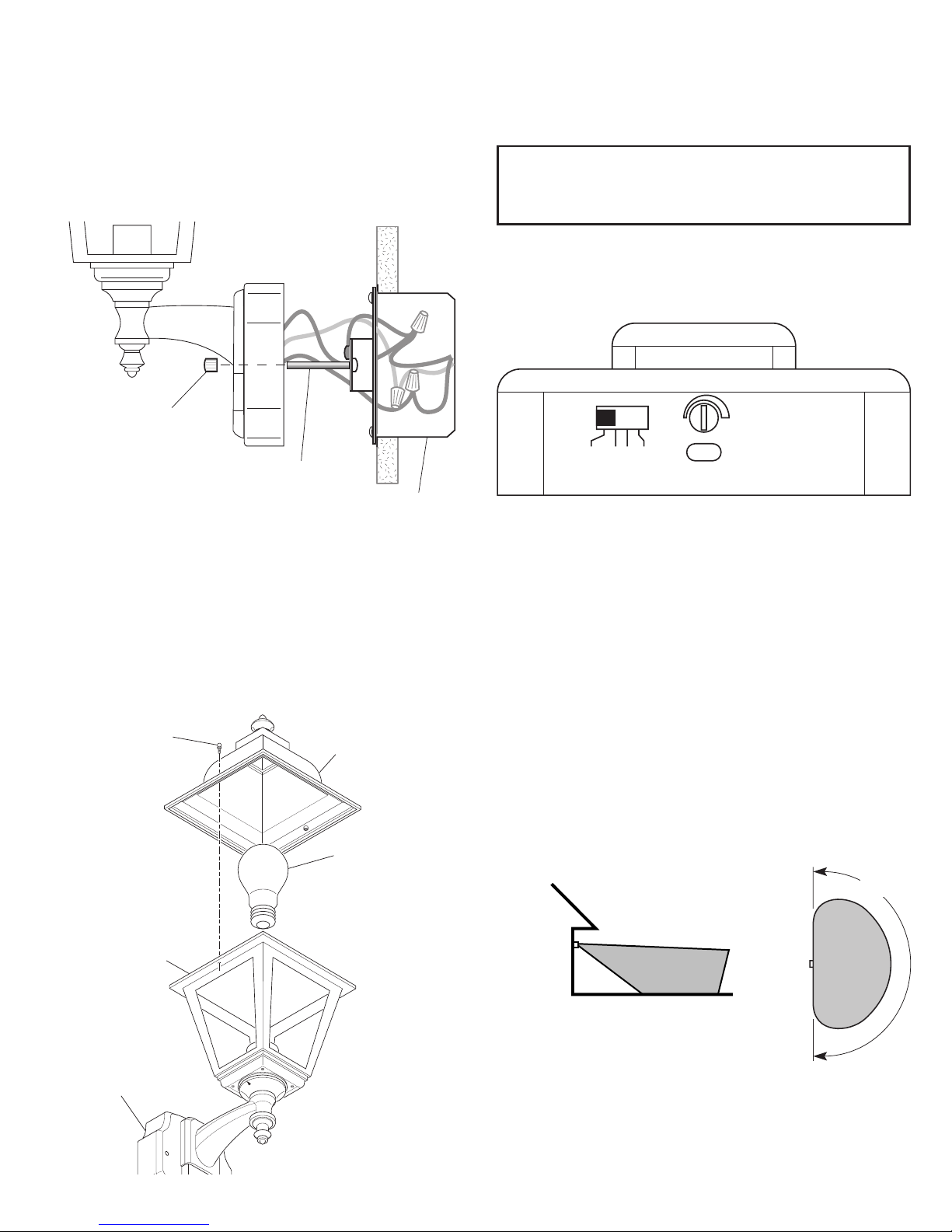

FINAL ASSEMBLY
1. Push the wires into the junction box. Make sure
none of the wires get pinched.
2. Slide the fixture assembly onto the mounting screws.
Tighten decorative nuts removed in step 1 of Instal-
lation section securely against fixture base.
Junction Box
Mounting Screw
Decorative Nut
3. Install one medium base light bulb (100 Watt
maximum).
4. Place top cover onto fixture and attach using
the two decorative nuts (included). Hand tighten
only.
5. After completing the tests on page 5, caulk around
fixture base with silicone weather sealant.
Top Cover
Decorative Nut
Light Bulb (100
Watt Maximum)
Fixture Assembly
Caulk Around
Fixture Base
TEST 1 5 10
MINUTE
– +
SEN
30 ft.
(9.1 m)
6 ft.
(1.8 m)
180°

5
598-1270-00
Note: When first turned on wait about 1 1/2 minutes
for the circuitry to calibrate.
* resets to Auto Mode at dawn.
Least Sensitive Most Sensitive
The sensor is less sensitive to motion directly
towards it and more sensitive to motion across
coverage area.
Sensor
Motion Motion
OPERATION
Mode: On-Time Works: Day Night
Test 5 Seconds x x
Auto 1, 5, or 10
Minutes
x
Manual To Dawn* x
MANUAL MODE
AUTO
TEST
ON-TIME Switch at 1, 5, or
10 minutes
... back on.
1 Second OFF
then...
Manual mode only works at night
because daylight returns the sen-
sor to AUTO.
Flip the light switch off for one
second then back on to toggle
between AUTO and MANUAL
MODE.
Manual mode works only with
the ON-TIME switch in the 1, 5,
or 10 position.
MODE SWITCHING SUMMARY
Flip light switch off
for one second then
back on*
* If you get confused while switching modes, turn
the power off for one minute, then back on. After the
calibration time the control will be in the AUTO mode.
MANUAL MODE
ADJUSTMENT OF COVERAGE AREA
The sensor on this light fixture detects “motion” by the
movement of heat across the coverage area. However,
following are examples of objects that also produce
heat and can cause the sensor to trigger:
• Pools of Water • Air Conditioners
• Dryer Vents • Animals
• Heating Vents • Automobile Traffic
If you suspect that a heat source of this type is trig-
gering the sensor, reduce the sensitivity.
SPECIFICATIONS
Range ...........................Up to 30 ft. (9.1 m) [varies
with surrounding tempera-
ture].
Sensing Angle ..............180°
Electrical Load ..............Up to 100 Watt Maximum
Incandescent
Bulb Type ......................Medium Base, Type “A”,
100 Watt Maximum
Sensor Capacity ...........360 Watt (3.0 A) Maximum
Power Requirements ....120 VAC, 60 Hz
Operating Modes ..........TEST, AUTO, and
MANUAL MODE
ON-Timer ......................1, 5, 10 minutes
Test Timer .....................5 Seconds
Manual Mode Timer ......Dusk-to-Dawn

6598-1270-00
TROUBLESHOOTING GUIDE
If you experience a problem, follow this guide.
No Service Parts Available for this Product
SYMPTOM POSSIBLE CAUSE SOLUTION
Lights will not come
on.
1. Light switch is turned off.
2. Lamp is loose or burned out.
3. Fuse is blown or circuit breaker is turned
off.
4. Daylight turn-off is in effect.
5. Incorrect circuit wiring, if this is a new
installation.
1. Turn light switch on.
2. Check lamp and replace if burned out.
3. Replace fuse or turn circuit breaker on.
4. Recheck after dark.
5. Verify wiring is correct.
Lights come on in
daylight.
1. Light control may be installed in a relatively
dark location.
2. Light control is in TEST.
1. The fixture is operating normally under these
conditions.
2. Set control switch to 1, 5, or 10 minutes.
Lights come on for no
apparent reason.
Light control may be sensing small animals or
automobile traffic.
Reduce sensitivity.
Lights stay on continu-
ously.
The sensor may be picking up a heat source
like an air vent, dryer vent, or brightly painted,
heat-reflective surface.
Reduce sensitivity.
Lights flash on and
off.
Light control is in the TEST mode and warm-
ing up.
Flashing is normal under these conditions.

7
598-1270-00
© 2006 598-1270-00 S
CARACTERÍSTICAS
• Se enciende automáticamente al detectar movi-
miento.
• Apaga la luz automáticamente.
• La fotocélula mantiene la luz apagada durante las
horas diurnas.
DESEMPAQUE
Asegúrese de retirar todo el contenido del empaque
y verificar que todos los elementos estén incluidos
antes de ensamblar este aparato de luz. Este paquete
incluye los siguientes elementos:
• Farol (Incluye: Tapa superior, Aparato de vidrio,
Base del aparato)
• Soporte de montaje universal (X-Bar)
• Ferretería de montaje
• Conectores de alambre
• Manual del propietario
REQUISITOS
• El control de la luz requiere 120 voltios CA.
• Si desea usar el modo manual, el cableado del control
debe instalarse a través de un interruptor.
• Algunas normativas eléctricas exigen que la
instalación la realice un electricista calificado.
Antes de instalar, registre el número del modelo
mostrado dentro del aparato. Fije el recibo en
caso posibles reclamos por la garantía.
Número del modelo:

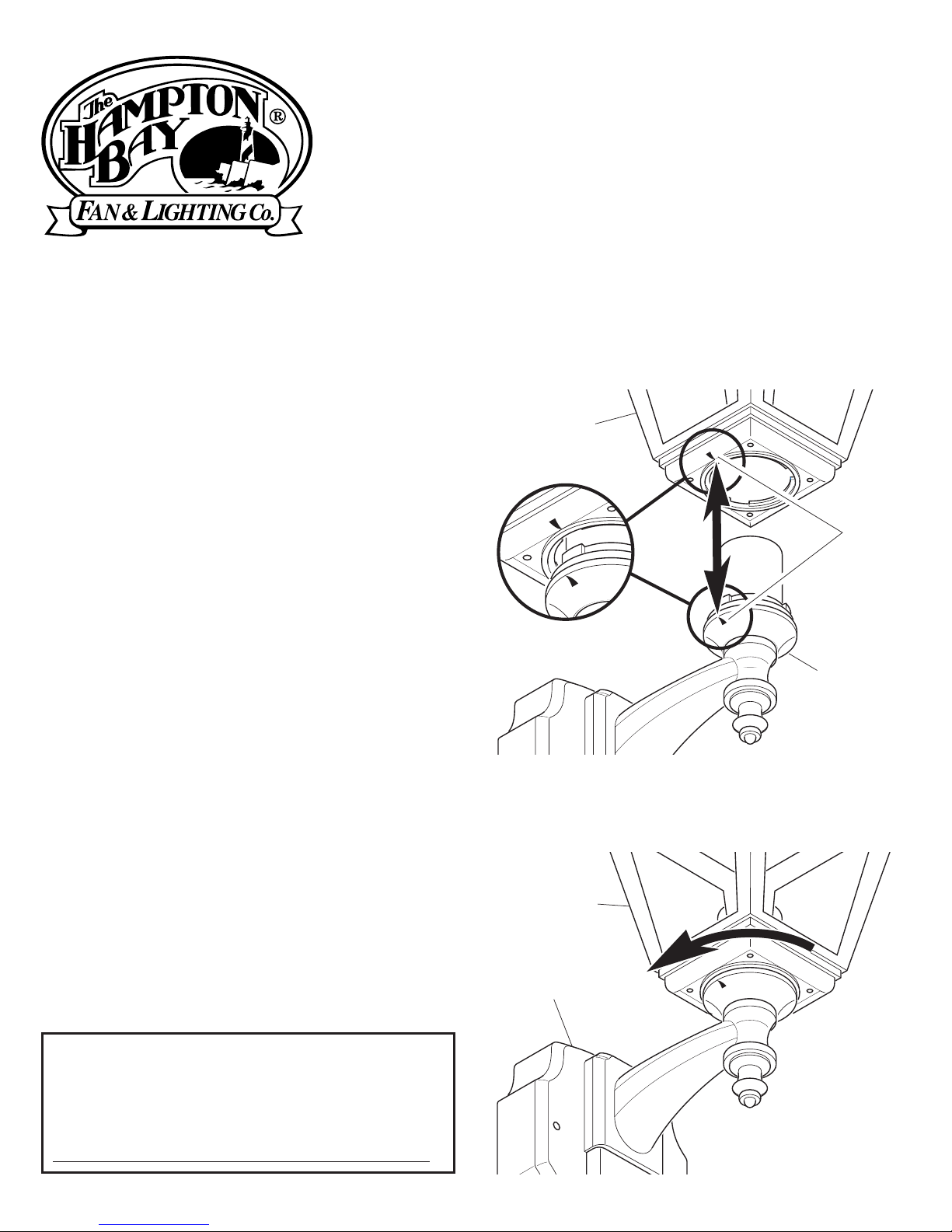

MONTAJE DEL FAROL
1. Ponga el aparato de vidrio sobre el conjunto de
la base.
2. Alinee la flecha del fondo del aparato de vidrio
con la flecha de la base del aparato (vea la
ilustración que sigue).
Aparato de vidrio
Flechas
Base del
aparato
Aparato de vidrio
Base del aparato
3. Una las dos piezas delicadamente y gire el apa-
rato de vidrio por 90° como se muestra abajo.
Faroles de Metal Troquelado
Detectoras de Movimiento

8598-1270-00
CABLEADOINSTALACION
Para un mejor funcionamiento, instale el aparato a
casi 1.8 m del suelo.
1. Quite dos tuercas decorativas.
2. Quite la banda “X” de montaje.
3. Ajuste los tornillos de montaje sobre el soporte
X-Bar sólo con los dedos.
4. Monte el soporte X-Bar a la caja de empalme.
la caja de empalme
X-Bar
Tuerca decorativa
Farol
X-Bar
Luz de un movimiento
NEGRO
BLANCO
Luz de dos movimientos
NEGRO
NEGRO
BLANCO BLANCO
CUIDADO: NO conecte el cable ROJO
excepto que desee controlar otras luces des-
de el detector de movimiento (Vea Conexion
Alterna).
Nota: Todo el cableado debe realizarse de acuerdo
con el Código Eléctrico Nacional usando tubería ó
algún otro medio aceptable. Póngase en contacto
con un electricista calificado si tiene alguna
pregunta referente a la aptitud del sistema.
ADVERTENCIA: Desconecte la energía en
el cortacircuito.
Tornillo de montaje
del farol
Tornillo de
montaje del soporte
Conecte los alambres del aparato a los alambres
de la caja de empalme. Tuerza juntos los alambres
y asegúrelos con conectores de alambre.
Nota: Recomendamos tener un asistente que ayude
a sostener el conjunto del farol durante el proceso
de cableado.

9
598-1270-00
Método recomendado de conexión a tierra
Use un “cable flexible” verde de a tierra (no pro-
visto) y tuerza un extremo con el cable desnudo
del aparato y con el cable de a tierra de la caja.
Asegúrelos con un conector de cables. Asegure el
otro extremo del “cable flexible” con el tornillo de a
tierra de la placa de montaje.
Negro a negro
Blanco a blanco
Conexión a la luz de movimento y al aparato estándar
NEGRO
BLANCO
NEGRO
(Estándar)
ROJO
BLANCO
NEGRO
NEGRO
Maestra Esclava
Conexión para controlar una luz de movimiento
(esclava) desde otra (maestra)
ROJO
CONEXION ALTERNA
Este aparato viene con un detector con una potencia de 360 Vatios. Puesto que este aparato tiene sólo una
potencia de 100 vatios, 260 vatios de luz adicional pueden ser controlados por este detector.
Cuando desee determinar la clasificación de un aparato no vea tan sólo la potencia de la lámpara. Mire la
indicación que especifique el voltaje máximo de la lámpara que el aparato puede aceptar.
Una vez que ha escogido los aparatos que se conectarán y ha determinado sus máximas potencias, sú-
melas. Por ejemplo, si tiene 3 aparatos de 100 , 150 y 75 Vatios respectivamente, usted tendrá un total de
325 Vatios.
Cuando prepare una conexión para controlar un aparato de luz estándar:
Pele el alambre rojo del de-
tector de movimiento y conéctelo al alambre negro de la luz estándar. Conecte todos los alambres blancos.
La capacidad total no debe exceder los 360 Vatios (3.0 A).
Cuando prepare una conexión para controlar otro aparato de luz detector de movimiento: Pele el alambre
rojo en ambos aparatos de luz. Conecte el alambre rojo del aparato controlador (maestro) a los alambres
rojo y negro del aparato controlado (esclavo). La capacidad total no debe exceder los 360 vatios (3.0 A).
Si tiene una caja de empalme de metal, no necesita
el “cable flexible”. Si no está seguro del método de
conexión a tierra, consulte con el código local de
construcción.

10 598-1270-00
PRUEBAS Y AJUSTES
1. Conecte el disyuntor y el interruptor de la
luz.
2. Ponga:
El interruptor de TIEMPO en TEST (PRUEBA)
El cuadrante SENSITIVITY (de SENSIBILIDAD)
en medio recorrido
3. Camine por el área de cobertura y note su ubi-
cación cuando se enciendan las luces. En la fase
TEST (PRUEBA), luego de detectar movimiento,
la luz quedará encendida por 5 segundos y luego
se apagará.
4. Regule la SENSIBILIDAD para aumentar o
disminuir el alcance según lo que necesite.
Demasiada sensibilidad puede ocasionar falsas
alarmas debido a fuentes de calor en la zona de
cobertura (vea la sección Ajuste de la zona de
cobertura ó la sección análisis de averías).
5. Ponga la DURACIÓN (ON-TIME) que desea
para que la lámpara quede encendida luego de
detectar movimiento (1, 5, ó 10 minutos).
Nota: El detector tiene un período de calentamiento
de 1 1/2 minutos antes de detectar movimiento.
Cuando encienda por primera vez, espere 1 1/2
minutos.
Alcance Máximo Angulo de
Cobertura Máxima*
(Vista desde arriba)
FINAL ASSEMBLY
1. Meta los alambres en la caja de empalme. Ase-
gúrese que ninguno de estos alambres quede
pellizcado.
2. Deslice el conjunto del aparato sobre los torni-
llos de montaje. Ajuste bien contra la base del
aparato las tuercas de montaje que se quitaron
en el paso 1 de la sección de Instalación.
Tornillo de montaje
3. Instale una base media para bombilla (100 vatios
máximo).
4. Ponga la tapa superior sobre el aparato y sujé-
tela con las dos tuercas decorativas (incluidas).
Ajústelas sólo con la mano.
5. Después de completar las pruebas de la página
5, calafatee alrededor de la base del aparato con
un sellador de silicona contra la intemperie.
Bombilla (100
vatios máximo)
Montaje del aparato
Calafatee alrededor
de la base del aparato
la caja de empalme
Tuerca decorativa
Tuerca decorativa
Tapa superior
TEST 1 5 10
MINUTE
– +
SEN
9.1 m
1.8 m
180°

11
598-1270-00
OPERACIÓN
Nota: Cuando encienda por primera vez, espere 1 1/2
minutos para que los circuitos se calibren.
*Vuelva a colocar en la fase automática al amanecer.
Dentro del área de cobertura el detector es menos
sensible a movimientos en su dirección y más sensible
a movimientos transversales.
Detector
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el
amanecer*
x
Lo menos sensible Lo más sensible
Movimiento Movimiento
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
...préndalo.
1 segundo
APAGADO
luego...
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un se-
gundo y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición de
1, 5 ó 10 minutos.
RESUMEN DE LAS MODALIDADES
DEL INTERRUPTOR
Apague el interruptor por un se-
gundo y préndalo de nuevo*
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
MODO MANUAL
REGULACIÓN DEL ÁREA DE
COBERTURA
El detector de este aparato de luz detecta “movi-
miento” debido al movimiento del calor a través del
área de cobertura. Sin embargo, a continuación tiene
ejemplos de objetos que también producir calor y
pueden hacer que el detector se active:
• Charcos de agua • Acondicionadores de aire
• Ventosas de la secadora • Animales
• Ventosas de calefacción • Tráfico automotor
Si sospecha que una fuente de calor de este tipo está
activando el detector, reduzca la sensibilidad.

12 598-1270-00
ESPECIFICACIONES
Alcance .........................Hasta 9.1 m (varía con la
temperatura circundante).
Angulo de detección .....180°
Carga Eléctrica .............Hasta 100 vatios máximo
de luz incandescente
Tipo de bombilla ...........Casquillo mediano, tipo “A”
de 100 vatios máximo
Capacidad del
Detector ........................Hasta 360 Vatios (3.0 A)
máximo
GUIA DE INVESTIGACION DE AVERIAS
Si tiene algún problema por favor siga esta guía.
No hay piezas de servicio disponibles para este producto.
SÍNTOMA POSIBLE CAUSA SOLUCIÓN
Las luces no se pren-
den.
1. El interruptor de luz está apagado.
2. La bombilla está floja o quemada.
3. El fusible está quemado o el cortacircuitos
está apagado.
4. La modalidad de apagado durante el día
está en efecto.
5. Alambrado incorrecto, si ésta es una nueva
instalación.
1. Encienda el interruptor de luz.
2. Revise la lámpara y cámbiela si está quemada.
3. Cambie el fusible encienda el disyuntor.
4. Revíselo después del anochecer.
5. Verifique que el cableado esté correcto.
Las luces se prenden
durante el día.
1. El control de luz puede estar instalado en
un lugar relativamente obscuro.
2. El Control de Luz está en fase de Prue-
ba.
1. El aparato está funcionando normalmente bajo
estas condiciones.
2. Fije el interruptor de control a 1, 5 o 10 minu-
tos.
Las luces se prenden
sin ninguna razón
aparente.
El Control de Luz puede estar detectando ani-
males pequeños o el trásito de automóviles.
Reduzca la sensibilidad.
Las luces se quedan
prendidas continu-
amente.
El sensor puede detectar fuentes de calor,
como ductos de calefacción y de aire acon-
dicionado, o superficies resplandecientes que
reflejan la luz.
Reduzca la sensibilidad.
La luce se prenden y
se apagan.
El Control de Luz está en fase de Prueba y
calentándose.
El prenderse y apagarse es normal bajo estas
condiciones. Apague el Aumento
Requisitos de Energía ..120 VCA, 60 Hz
Fases de Operación .....PRUEBA, AUTOMÁTICO y
MANUAL
Temporizador de duración
(del encendido) .............1, 5, 10 minutos
Temporizador
de prueba .....................5 segundos
Temporizador de la
fase manual ..................Del atardecer al amanecer

13
598-1270-00
© 2006 598-1270-00 F
CARACTÉRISTIQUES
• S’allume automatiquement lors de la détection d’un
mouvement.
• S’éteint automatiquement.
• Cellule photo-électrique qui garde l’éclairage fermé
pendant la journée.
DÉBALLAGE
Retirez tout le contenu de l’emballage et assurez-
vous d’avoir en main tous les éléments avant de
débuter l’assemblage. L’emballage contient les
éléments suivants :
• Lanterne (comprend : couvercle supérieur, lumi-
naire de verre, socle du luminaire)
• Console de montage universelle (Barre-X)
• Ferrures de montage
• Serre-fils
• Guide du propriétaire
EXIGENCES
• La commande d’éclairage exige du courant 120 V
c.a.
• Pour utiliser le mode de fonctionnement manuel,
la commande d’éclairage doit être reliée à un
interrupteur.
• Dans certaines localités, le code de l’électricité
exige que l’installation soit confiée à un élec-
tricien qualifié.
Avant l’installation, inscrivez ici le numéro de
modèle qui se trouve à l’intérieur de l’appareil.
Joignez-y le reçu d’achat pour les réclamations
sous garantie.
Numéro de modèle :
ASSEMBLAGE DE LA LANTERNE
1. Placez le luminaire de verre sur le socle.
2. Faites coïncider la flèche au bas du luminaire
de verre avec celle sur le socle (voir l’illustration
ci-dessous).
Luminaire de
verre
Flèches
Socle du
luminaire
Luminaire de
verre
Socle du luminaire
3. Insérez doucement les deux pièces l’une dans
l’autre, puis faites une rotation de 90 °, comme
illustré ci-dessous.
Lanterne en métal coulé à
détecteur de mouvement

14 598-1270-00
CÂBLAGEINSTALLATION
Pour un rendement optimal, montez le luminaire à
environ 1,8 m au-dessus du sol.
1. Retirez les deux écrous décoratifs.
2. Enlevez la barre-X.
3. Serrez à la main les vis de la croix en « X ».
4. Fixez la barre-X à la boîte de jonction.
Boîte de jonction
Barre-X
Écrou décoratif
Lanterne
Barre-X
Une lanterne à détecteur de mouvement
NOIR
BLANC
Deux lanternes à détecteure de mouvement
NOIR
NOIR
BLANC BLANC
AVERTISSEMENT: NE PAS raccorder le fil
ROUGE à moins que vous ne vouliez comman-
der d’autres luminaires au moyen du détecteur
de mouvement (voir Câblage Facultatif).
Note : Tous les fils doivent être installés dans un
conduit ou un autre dispositif acceptable, conformé-
ment au Code national de l’électricité. Contactez un
électricien qualifié pour toute question relative à
la pertinence de l’installation.
MISE EN GARDE : Coupez l’alimentation
au disjoncteur ou au fusible.
Vis de montage de
la lanterne
Vis de
montage du support
Branchez les fils du luminaire aux fils dans la boîte
de raccordement. Torsadez ces fils ensemble, puis
ajoutez-y un connecteur de fils.
Note : Il est recommandé de demander à une autre
personne de tenir la lanterne pendant le passage

15
598-1270-00
Méthode de mise à la terre recommandée
Utilisez une «queue de cochon» verte (non four-
nie) et torsadez-en une extrémité avec le fil nu du
luminaire et le fil de terre de la boîte de jonction.
Utilisez un serre-fils. Fixez l'autre extrémité de la
«queue de cochon» avec la vis de terre (GND)
sur la plaque de montage.
noir/noir
blanc/blanc
Si la boîte de jonction est en métal, vous pourriez
nécessiter une «queue de cochon» verte. Si vous
avez des doutes sur la méthode de mise à la terre,
consultez votre code du bâtiment.
Câblage vers luminaire à détecteur de
mouvement et luminaire standard
NOIR
BLANC
NOIR
(Standard)
ROUGE
BLANC
NOIR
NOIR
Maître Satellite
Câblage vers luminaire à détecteur de mouvement (se-
condaire) en provenance d’un autre luminaire (principal)
ROUGE
CÂBLAGE FACULTATIF
Ce luminaire est pourvu d'un capteur de 360 W. Comme ce luminaire ne consomme que 100 W, le capteur peut
commander 260 W d’éclairage supplémentaire.
Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez pas de simplement lire l'in-
tensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant le wattage d'ampoule maximal de l'appareil.
Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maximale respective,
additionnez les intensités. Par exemple, si vous avex 3 appareils dont l'intensité est 100 Watts, 150 Watts et
75 Watts respectivement, la charge totale est 325 Watts.
Câblage d’un luminaire standard : dénudez le fil rouge du détecteur de mouvement et raccordez-le au
fil noir du luminaire standard. Raccordez tous les fils blancs ensemble. L'intensité maximale ne noit pas
dépasser 360 Watts (3,0 A).
Câblage d’un autre luminaire à détecteur de mouvement : dénudez le fil rouge des deux luminaires.
Branchez le fil rouge du luminaire de commande (maître) aux fils rouge et noir du luminaire commandé
(satellite). Branchez tous les fils blancs ensemble. La consommation totale des luminaires ne doit pas être
supérieure à 360 W (3,0 A).

16 598-1270-00
ESSAIS ET RÉGLAGES
1. Ré-enclenchez le disjoncteur puis ouvrez
l’interrupteur.
2. Réglages :
Commutateur ON TIME à TEST
Cadran SENSITIVITY au milieu
3. Déplacez-vous dans la zone de couverture en
notant l’endroit où vous vous trouvez lorsque
l’éclairage s’allume. En mode TEST, l’éclairage
demeure allumé pendant 5 secondes après qu’un
mouvement est détecté.
4. Réglez la SENSIBILITÉ (SENSITIVITY) afin
d’augmenter ou de réduire la couverture, au besoin.
Une trop grande sensibilité pourrait entraîner des
déclenchements intempestifs attribuables à des
sources de chaleur dans la zone de couverture
(consultez les sections Réglage de la zone de
couverture ou Dépannage).
5.
Réglez la période (ON TIME) pendant laquelle vous
souhaitez que l’éclairage fonctionne après détection
d’un mouvement (1, 5 ou 10 minutes).
Note : Le capteur exige 1 1/2 minute avant de dé-
tecter les mouvements. Lors de la première mise
sous tension, attendez 1 1/2 minute.
Portée maximale Angle de
couverture maximale
(Vue en plongée)
ASSEMBLAGE FINAL
1. Repoussez les fils dans la boîte de raccordement.
Assurez-vous qu’aucun des fils n’est pincé.
2. Faites glisser le socle du luminaire sur les vis
de montage. Serrez solidement sur le socle les
écrous décoratifs retirés à l’étape 1, à la section
Installation.
Vis de montage
3. Installez une ampoule à culot moyen (maximum
de 100 W).
4. Placez le couvercle supérieur sur le luminaire
et fixez-le au moyen des deux écrous décoratifs
fournis. Serrez à la main seulement.
5. Après avoir effectué les essais de la page 5, ap-
pliquez un agent d’étanchéité à base de silicone
autour du socle mural.
Ampoule (100
W maximum)
Luminaire
Agent d’étanchéité
autour du socle
Couvercle supérieur
Écrou décoratif
Écrou décoratif
Boîte de jonction
TEST 1 5 10
MINUTE
– +
SEN
9,1 m
1,8 m
180°

17
598-1270-00
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
Note: Après mise en circuit, attendre enfiron
1 1/2 minute pour que l’étalonnage du circuit
soit complété.
Le capteur est moins sensible aux déplacements
directement vers lui; il est plus sensible aux mouve-
ments traversant la zone de couverture.
Capteur
Mode: Temps en circuit:
En fonction:
jour nuit
Essai 5 secondes x x
Auto 1, 5 ou 10 min. x
Manuel au choix, amanecer* x
Le moins sensible Le plus sensible
MouvementMouvement
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
... à nouveau en circuit
hors circuit pendant
1 seconde, puis ...
Le mode manuel ne fonc-
tionne que la nuit parce que
la lumière du jour remet le
capteur en mode AUTO.
Mettre l’interrupteur hors
circuit pendant une seconde,
plus en circuit pour alterner
entre les modes AUTO et
MANUEL.
Le mode manuel ne fonction-
ne que lorsque l’interrupteur
ON-TIME est aux positions
1, 5 ou 10.
RÉSUMÉ DU MODE DE COMMUTATION
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit
* Si vous ne savez plus dans quel mode se trouve
l’appareil, couper l’alimentation pendant une minute
puis la rétablir. Après le temps d’étalonnage, la com-
mande reviendra au mode AUTO.
PRIORITÉ MANUELLE
PRIORITÉ MANUELLE
AUTO
TEST
RÉGLAGE DE LA ZONE DE
COUVERTURE
Le capteur de ce luminaire détecte les mouvements
lors des « déplacements de chaleur » dans la zone
de couverture. Quoi qu’il en soit, les objets suivants
produisent aussi de la chaleur et peuvent entraîner
le déclenchement du capteur :
• Piscine • Appareil de climatisation
• Évent de sécheuse • Animaux
• Évent de ventilation • Circulation automobile
Si vous croyez qu’une source de chaleur de ce type
déclenche le capteur, réduisez sa sensibilité.

18 598-1270-00
Aucune pièce de rechange n’est disponible pour ce produit.
SYMPTOM POSSIBLE CAUSE SOLUTION
L’éclairage ne s’al-
lume pas.
1. L’interrupteur d’éclairage est hors ten-
sion.
2. L’ampoule est lâche ou grillée.
3. Le fusible a sauté ou le disjoncteur a été
déclenché.
4. La fonction de fermeture pendant le jour
est activée.
5. Mauvais câblage du circuit, dans le cas
d’une nouvelle installation.
1. Mettre l’interrupteur sous tension.
2. Vérifier l’ampoule et la remplacer si elle est
grillée.
3. Remplacer le fusible ou réenclencher le dis-
joncteur.
4. Essayer de nouveau après la tombée de la
nuit.
5. S’assurer que le câblage est approprié.
L’éclairage s’allume
en plein jour.
1. La commande peut être installée dans un
endroit relativement sombre.
2. La commande d’éclairage est en mode
essai.
1. Le luminaire fonctionne normalement dans de
telles conditions.
2. Réglez le commutateur de commande à 1, 5
ou 10 minutes.
L’éclairage s’allume
sans raison appa-
rente.
Le capteur détecte peut-être de petits animaux ou
la circulation automobile.
Réduisez la portée
L’éclairage demeure
allumé continuelle-
ment.
Le capteur peut percevoir une source de
chaleur comme une sortie d’air, un évent de
sécheuse ou une surface de couleur claire
réfléchissant la chaleur
Réduisez la portée
L’éclairage clignote. La commande d’éclairage est en mode essai
et se réchauffe.
Le clignotement est normal dans ces deux cas.
GUIDE DE DÉPANNAGE
Si vous éprouvez des difficultés, suivez ce guide.
FICHE TECHNIQUE
Portée .........................Jusqu’à 9,1 m [varie selon la
température environnante].
Angle de détection ......180°
Charge électrique .......Jusqu’à deux ampoules incan-
descentes, pour un maximum
de 100 W
Type d’ampoule ..........Culot moyen, type A, 100 W
maximum
Capacité du
détecteur .......................Pour un maximum de 360W
(3,0 A)
Courant requis ............120 V c.a., 60 Hz
Modes de
fonctionnement ...........ESSAI, AUTO et MANUEL
Minuterie de
fonctionnement ...........1, 5 ou 10 minutes
Minuterie d’essai ........5 secondes
Minuterie du mode
MANUEL ..................... Du coucher au lever du soleil

19
598-1270-00
NOTES/NOTAS _________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________

20 598-1270-00
NOTES/NOTAS _________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
______________________
