HAMPTON BAY 253-425 User manual

INSTRUCTION MANUAL
HOME DEPOT SKU# 253-425 (UPC# 046335954373)
EXTERIOR WALL LANTERN
Page 1

Thank you for purchasing this Hampton Bay Exterior Wall
Lantern. This product has been manufactured with the highest
standards of safety and quality.
1.Easy to install
2.Solid cast aluminum resists elements.
3.For energy savings this fixture has been engineered to safely
use a Self Ballasted Compact Fluorescent Lamp in place of an
incandescent lamp.
FEATURES:
Page 2
Before returning to your local Home Depot, please call our
Customer Service Team at 1-877-527-0313 or visit
www.homedepot.com. Please reference your SKU (253-425) or
UPC (046335954373).
QUESTIONS, PROBLEMS, MISSING PARTS:

TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY (not
CAUTION:
1.Before starting installation of this fixture or removal of a
previous fixture, disconnect the power by turning off the circuit
breaker or by removing the fuse at the fuse box.
2.CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS. If you have any non-electrical
questions about this fixture, please call our Customer Service
Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (253-425) or UPC (046335954373).
3.KEEP your receipt and these Instructions for Proof of
Purchase.
Page 3

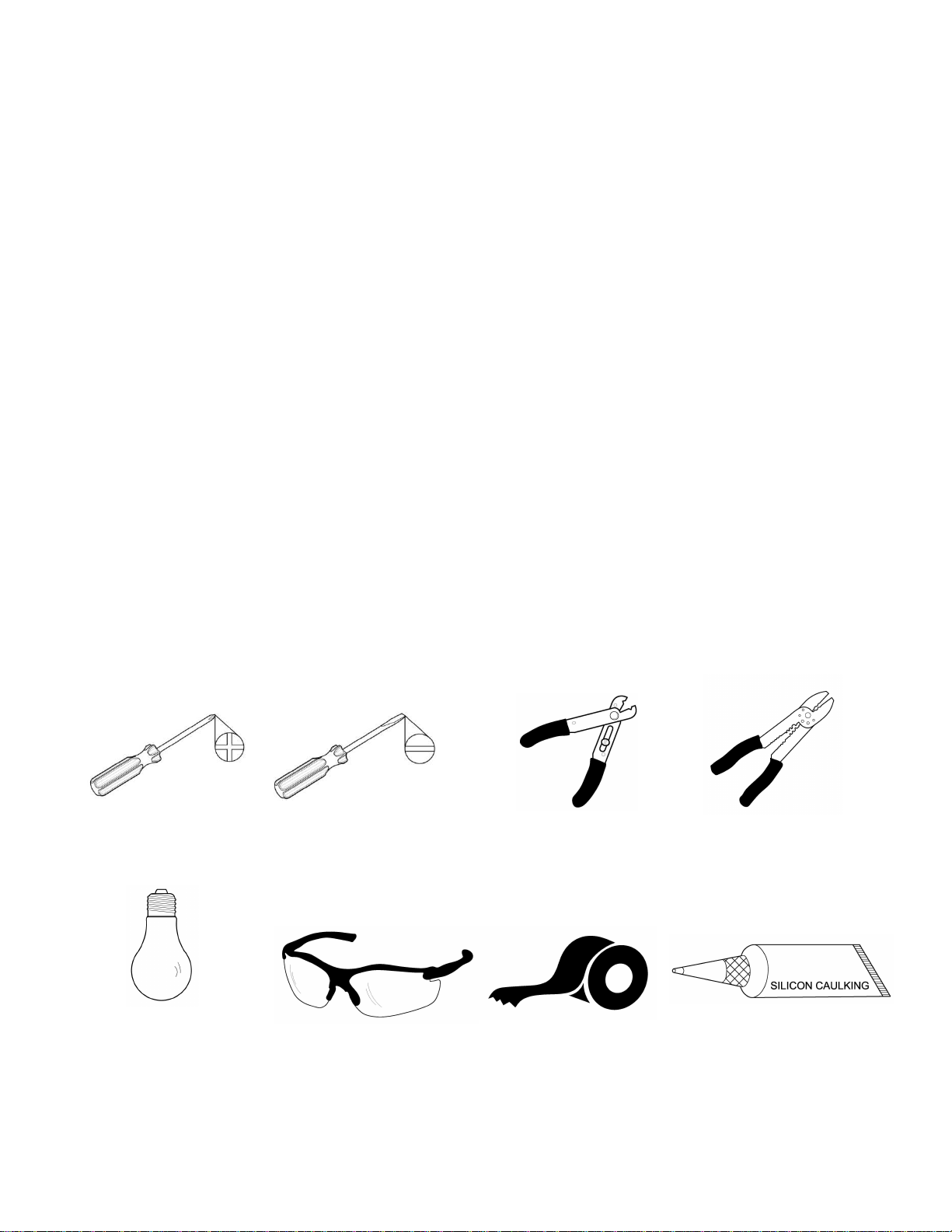

TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY (not
included):
Safety
goggles
Wire
strippers
Phillips
screwdriver
Electrical
tape
Wire
cutters
Silicon Rubber
Sealant
for exterior use
Flathead
screwdriver
Light Bulb (100 watt
maximum or CFL
equivalent)

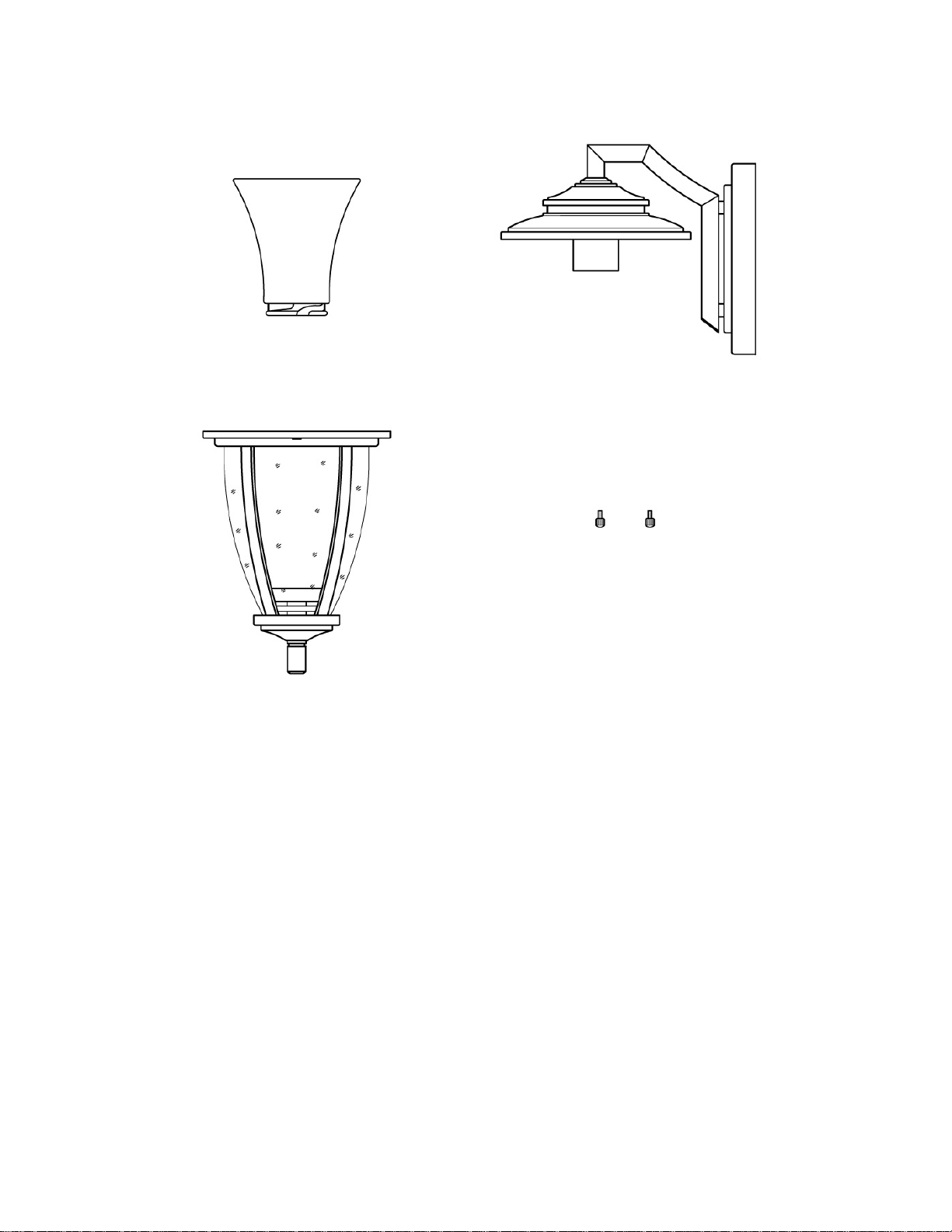

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
1 ea Main Fixture Body (#1)
2 ea Cage Screw (#18)
1 ea Inner Glass Shade
(#19)
ASSEMBLY INSTRUCTIONS:

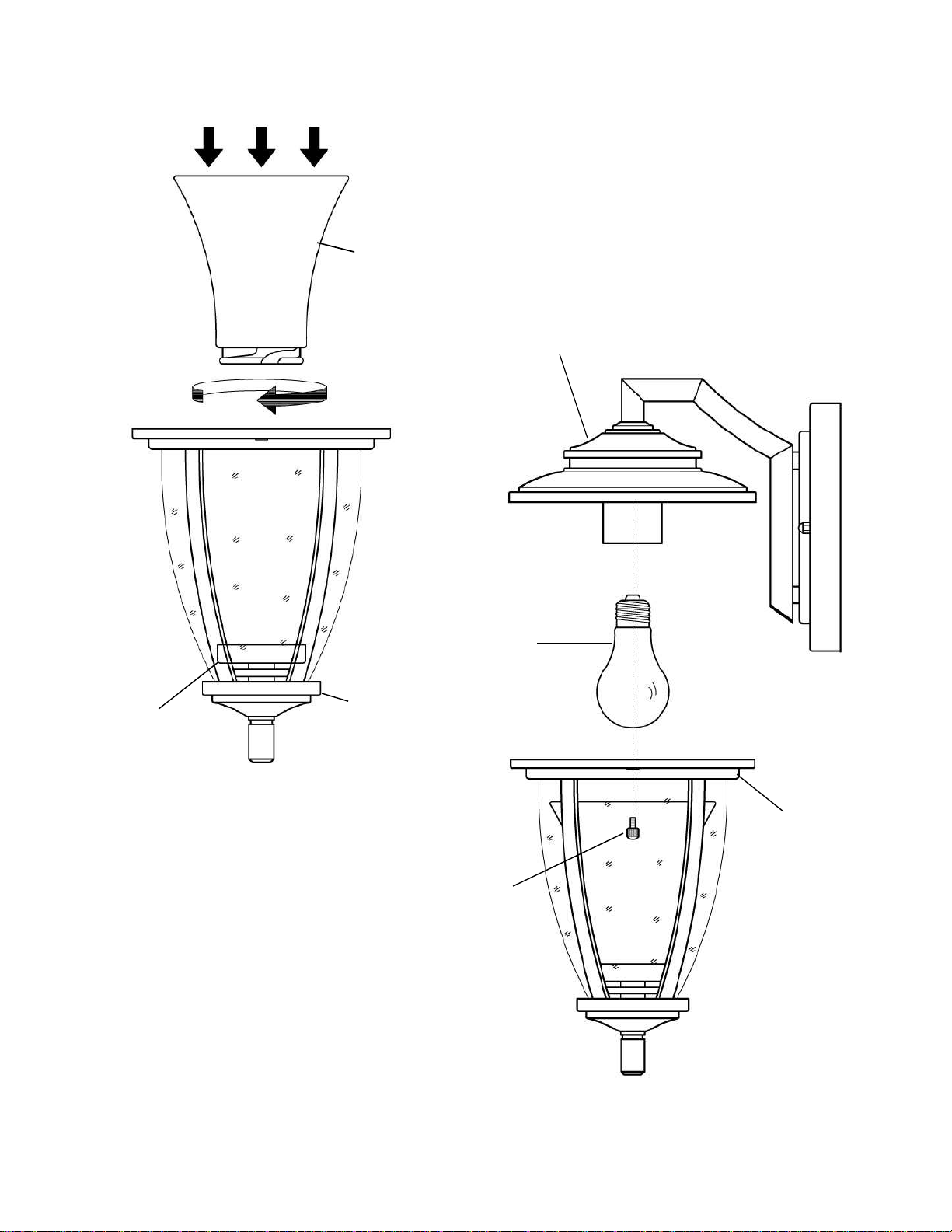

1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Insert the Inner Glass Shade (#19) into the Cage (#17) and into the Cage
Cup (#20). Twist the Inner Glass Shade (#19) clockwise until it locks into
place, as shown. (Fig. 1)
3. Install up to a 100 watt incandescent Light Bulb (#2) or an equivalent Listed
SBCFL (Self-Ballasted Compact Fluorescent Lamp [not provided]) in the
socket of the Main Fixture Body (#1). Do not exceed a 100 watt
incandescent light bulb, or a 26 watt SBCFL. (Fig. 2)
4. Attach the Cage (#17) to the Main Fixture Body (#1) using the provided
Cage Screws (#18). (Fig. 2)
Page 4
1 ea Cage (#17)

ASSEMBLY:
1. Main Fixture Body
19. Inner
Glass Shade
2. Light Bulb
Page 5
17. Cage
18. Cage
Screw
20. Cage
Cup
Fig. 1
Fig. 2

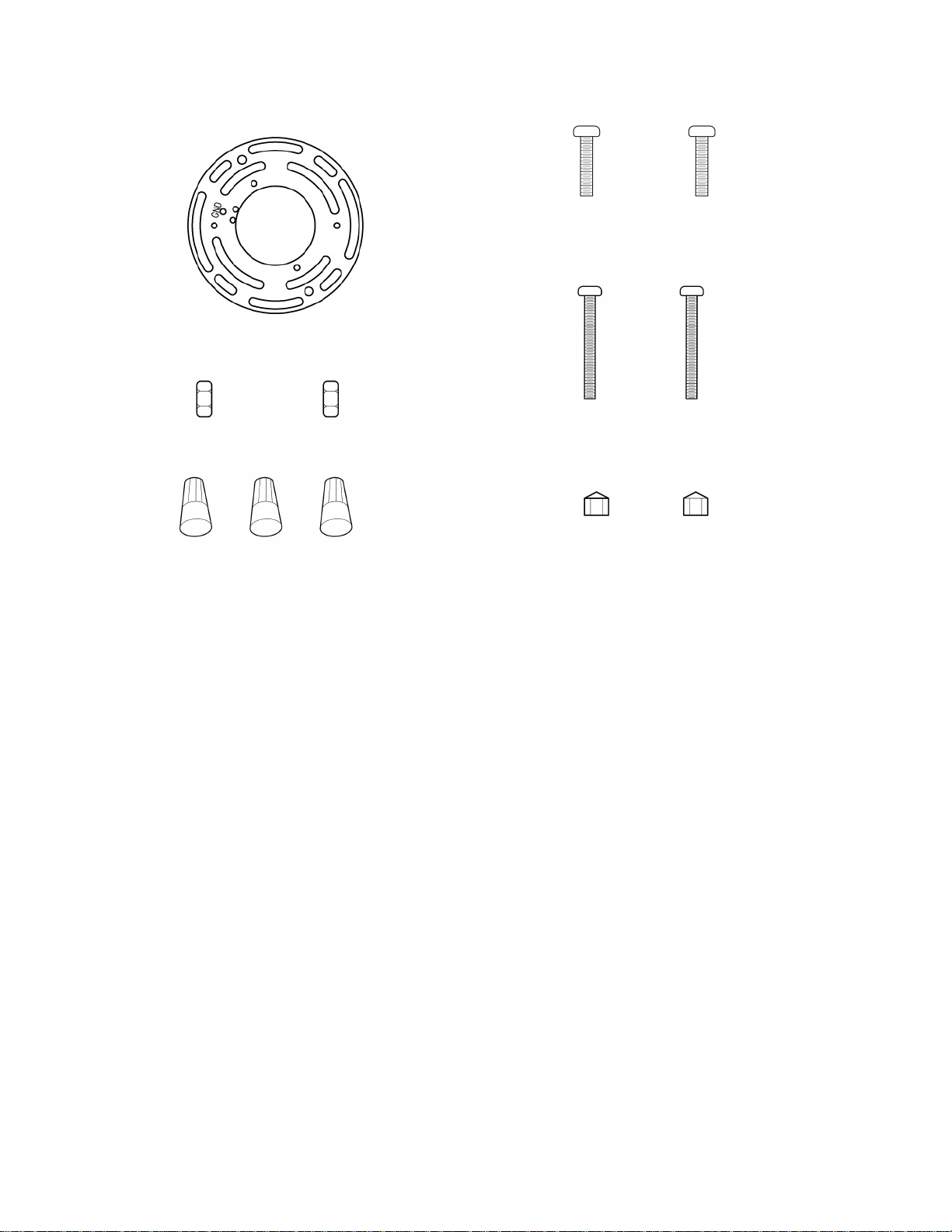

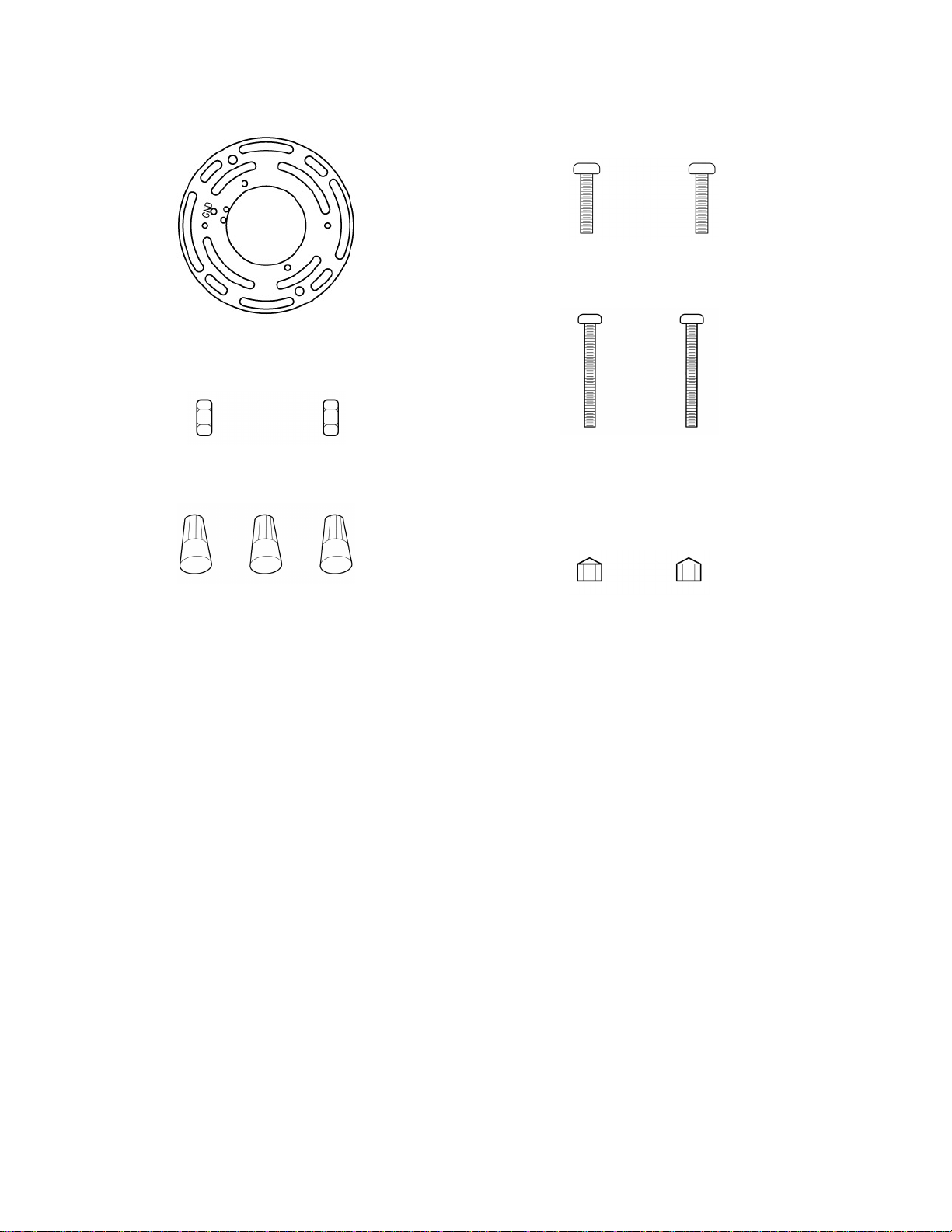

PARTS INCLUDED FOR INSTALLATION (parts are not to
scale):
3 ea Wire
Nuts (#14)
2 ea Bracket Mounting
Screws (#8)
1 ea Mounting
Bracket (#7)
2 ea Fixture Mounting
Screws (#6)
2 ea Hex
Nuts (#9)
2 ea Lock
Page 6
Nuts (#14)
INSTALLATION INSTRUCTIONS:
1. Thread the Fixture Mounting Screws (#6) into the provided holes of the Mounting Bracket (#7) as shown. Thread
the Hex Nuts (#9) onto the Fixture Mounting Screws (#6), as shown. Do not tighten the Hex Nuts (#9) at this time.
(Fig. 3)
2. Pull the power supply wires out from the Outlet Box (#4), and mount the Mounting Bracket (#7) to the Outlet Box
(#4), using the Bracket Mounting Screws (#8). (Fig. 3)
3. Attach the Black Supply Wire (#5) to the Black Fixture Wire (#12) and the White Supply Wire (#16) to the White
Fixture Wire (#13) using Wire Nuts (#14). Connect the Fixture Ground Wire (#11) and the Supply Ground Wire
(#15) together using a Wire Nut (#14). Wrap all wire connections with electrical tape for a more secure connection.
Note: If you have electrical questions, consult your local electrical code for approved grounding methods. (Fig. 3)
4. Place the Wall Plate (#10) over the Outlet Box (#4) and onto the Fixture Mounting Screws (#6), and adjust the
Fixture Mounting Screws (#6) until they protrude out from the Wall Plate (#10) 1/4". Remove the Wall Plate (#10)
and secure the position of the Fixture Mounting Screws (#6) by tightening the Hex Nuts (#9) against the Mounting
Bracket (#7). Place the Wall Plate (#10) back onto the Fixture Mounting Screws (#6), and secure it into place using
the Lock Nuts (#3) provided. (Fig. 3)
5. After installing the fixture, caulk the upper 2/3s of the Wall Plate (#10) to mounting surface. Leave bottom 1/3 un-
caulked for drainage of any water that might leak into the enclosure. The manufacturer recommends a non-drying
exterior caulking material. A good example is a clear silicone rubber sealant for exterior use. (Fig. 3)
6. Installation is complete. Turn on power at the circuit breaker or fuse box. Turn the light switch on to activate the
fixture.
Nuts (#3)

INSTALLATION:
10. Wall
Plate
3. Lock
Nut
11. Fixture
Ground
Wire
16. White
Supply
Wire
5. Black
Supply
Wire
15. Supply
Ground
Wire
4. Outlet
Box
7. Mounting
Bracket
8. Bracket
Mounting
Screw
9. Hex Nut 6. Fixture
Mounting
Screw
Page 7
13. White
Fixture
Wire
14. Wire
Nut
Wire
12. Black
Fixture
Wire
Fig. 3

Possible Cause Corrective Action
1. Power is off. 1. Make sure power supplyis on.
2. Faultyswitch. 2. Test or replace switch.
3. Faultywire connection. 3. Check wiring.
Fuse blows or circuit
breaker trips when light is
turned on.
1.Crossed wires or power wire is
grounding out. 1. Check wire connections.
Light will not turn on.
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use
clean water, never a solvent) to wipe the surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off
the circuit breaker or by removing the fuse at the fuse box. Next, use a dry or
slightly dampened clean cloth (use clean water, never a solvent) to wipe the
interior surface of the fixture.
3.
Do
not
use
any
cleaners
with
chemicals,
solvents
or
harsh
abrasives
.
Use
only
a
Page 8
3.
Do
not
use
any
cleaners
with
chemicals,
solvents
or
harsh
abrasives
.
Use
only
a
dry soft cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and
workmanship for a period of two (3) years from date of purchase. This warranty applies only to the
original consumer purchaser and only to products used in normal use and service. If this product is
found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair
or replacement of of the product at the manufacturer’s discretion, provided that the product has not
been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the instructions supplied with the product. This warranty
shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear. The manufacturer does not warrant and
specially disclaims any warranty, whether expressed or implied, of fitness for a particular
purpose, other than the warranty contained herein. The manufacturer specifically disclaims
any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor/expense costs involved in the replacement or repair
of said product.

MANUAL DE INSTRUCCIONES
FAROL DE PARED PARA EXTERIORES
HOME DEPOT SKU# 253-425 (UPC# 046335954373)
Page 9

Gracias por comprar este Farol de Pared para Exteriores de
Hampton Bay. Este producto ha sido fabricado con los
estándares más altos de seguridad y calidad
1.Fácil de instalar.
2.El sólido aluminio fundido resiste los elementos.
3.Para fines de ahorro de energía, este luminario ha sido
diseñado para usar de manera segura un Foco fluorescente
compacto con balasto integrado en lugar de un foco
incandescente.
CARACTERÍSTICAS:
Antes de regresar el producto a su Home Depot, llame a nuestro
Equipo de Servicio al Cliente al 1-877-527-0313 o visite
www.homedepot.com. Dé como referencia el SKU (253-425) o
UPC (046335954373).
PREGUNTAS, PROBLEMAS, PARTES FALTANTES:
Page 10

PRECAUCIÓN:
1.Antes de iniciar la instalación de este luminario o la remoción
de un luminario anterior, desconecte la energía eléctrica al
apagar el disyuntor de circuitos o al quitar el fusible en la caja
de fusibles.
2.CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE
DUDAS CON LAS CONEXIONES ELÉCTRICAS. Si tiene
preguntas acerca de este luminario, que no estén relacionadas
con las conexiones eléctricas, llame a nuestro Equipo de
Servicio al Cliente al 1-877-527-0313 o visite
www.homedepot.com. Dé como referencia su SKU(253-425) o
UPC (046335954373).
3.CONSERVE su recibo y estas Instrucciones como
comprobante de compra.
HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN Y EL
ENSAMBLAJE (no incluidas):
Page 11
PelacablesDesarmador
Phillips Pinzas para
cables
Desarmado
r de punta
plana
Gafas de
seguridad Cinta de aislar Sellador de silicón para uso
exterior
Foco (100 vatios
máximo o CFL
equivalente)

PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no
se muestran a escala):
2 Tornillos para la jaula
(#17)
1 Cuerpo principal del
luminario (#1)
1 ea Pantalla de cristal de
interior (#19)
INSTRUCCIONES DE ENSAMBLAJE:
1. Desempaque el luminario con cuidado. Coloque todas las superficies sobre una
superficie limpia.
2. Inserte la pantalla de cristal de interior (#19) en la jaula (# 17) y en la copa de la
jaula (#20). Gire a la derecha la pantalla de cristal de interior (#19), como se
muestra. (Fig. 1)
3. Instale un foco de hasta 100 vatios (#2) o un Foco Fluorescente Compacto con
Balasto Integrado (no incluido) en el portafocos del cuerpo principal del luminario
(#1). No exceda de un foco incandescente de 100 vatios o un foco fluorescente
compacto con balasto integrado de 26 vatios (Fig. 2).
4. Fije la jaula (#17) en el cuerpo principal del luminario (#1) utilizando los tornillos
para la jaula (#18) que se incluyen (Fig. 2).
Page 12
1 Jaula (#18)

ENSAMBLAJE:
1. Cuerpo
principal del
luminraio
19. Pantalla
de cristal de
interior
2. Foco
17. Jaula
18. Tornillo
para la jaula
Page 13
17. Jaula
20. Copa de
la jaula

3 Tuercas para cables (#14)
2 Tornillos para
montar la ménsula
(#8)
INSTRUCCIONES DE INSTALACIÓN:
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no
se muestran a escala):
1 Ménsula de
montaje (#7)
2 Tornillos para montar
el luminario (#6)
2 Tuercas hexagonales (#9)
2 Tuercas de seguridad (#3)
1. Enrosque los tornillos para montar el luminario (#6) en los agujeros provistos en la ménsula de montaje (#7), como
se muestra. Enrosque las tuercas hexagonales (#9) en los tornillos para montar el luminario (#6), como se muestra.
No apriete las tuercas hexagonales (#9) en este momento (Fig. 3).
2. Saque los cables de alimentación de la caja de distribución (#4) y monte la ménsula de montaje (#7) sobre la caja
de distribución (#4), utilizando los tornillos para montar la ménsula (#8) (Fig. 3).
3. Conecte el cable negro de alimentación (#5) con el cable negro del luminario (#12) y el cable blanco de
alimentación (#16) con el cable blanco del luminario (#13), utilizando las tuercas para cables (#14). Conecte el
cable del luminario a tierra (#11) con el cable de alimentación a tierra (#15), utilizando una tuerca para cables (#14).
Envuelva todas las conexiones de los cables con cinta de aislar para una conexión más segura (Fig. 3). Nota: Si
tiene dudas con las conexiones eléctricas, consulte el código eléctrico de su localidad para los métodos aprobados
para las conexiones a tierra.
4. Coloque la placa de pared (#10) cobre la caja de distribución (#4) y en los tornillos para montar el luminario (#6) y
ajuste los tornillos para montar el luminario (#6) hasta que sobresalgan ¼” de la palca de pared (#10). Quite la
placa de pared (#10) y asegure la posición de los tornillos para montar el luminario (#6) al apretar las tuercas
hexagonales (#9) contra la ménsula de montaje (#7). Coloque la placa de pared (#10) otra vez sobre los tornillos
para montar el luminario (#6) y asegúrela con las tuercas de seguridad (#8) que se incluyen (Fig. 3).
5. Después de haber instalado el luminario, calafatee las 2/3 partes superiores de la placa de pared (#12) en la
superficie de montaje. Deje la 1/3 parte inferior sin calafatear para el drenaje del agua que se pueda filtrar en la
carcasa. El fabricante recomienda un material que no se seque para exteriores. Un buen ejemplo es un sellador de
silicón para uso en exteriores (Fig. 3).
6. La instalación ha terminado. Encienda la energía eléctrica en el disyuntor de circuitos o la caja de fusibles.
Encienda el interruptor para activar el luminario.
Page 14

INSTALACIÓN:
10. Placa
de pared
3. Tuerca
de seguridad
11. Cable
del luminario
a tierra
16. Cable
blanco de
alimentación
5. Cable
negro de
alimentación
15. Cable de
alimentación
a tierra
4. Caja de
distribución
7. Ménsula
de montaje
8. Tornillo para
montar la
ménsula
9. Tuerca
hexagonal 6. Tornillo
para montar
el luminario
13. Cable
blanco del
luminario 14. Tuerca
para cables
12. Cable
negro del
luminario
Page 15

SOLÚCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
Causa posible Acción correctiva
1. La energía eléctrica está apagada. 1.Asegúrese de que la energía
eléctrica esté encendida.
2. Hayuna falla en el interruptor. 2.Pruebe o cambie el
interruptor.
3. Hayuna falla en la conexión de los
cables. 3. Verifique los cables.
El fusible se funde o el
disyuntor de circuitos se
dispara cuando se
enciende la luz.
1. Los cables están cruzados o el cable
de alimentación no está haciendo
tierra.
1. Verifique las conexiones de
los cables.
La luzno enciende.
1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente
humedecido (use agua limpia, nunca un solvente).
2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al
apagar el disyuntor de circuitos o quitar el fusible en la caja de fusibles. Después,
use un paño seco o ligeramente humedecido (use agua limpia, nunca un solvente)
para limpiar la superficie interior del luminario.
GARANTÍA LIMITADA
El fabricante garantiza que este luminario estará libre de defectos en sus materiales y mano de
obra por un periodo de 3 (tres) años a partir de la fecha de compra. Esta garantía aplica
únicamente al comprador original y a productos bajo uso y servicio normal. Si se encuentra que
este producto está defectuoso, la única obligación del fabricante, y el único recurso que usted
tiene, es la reparación o cambio del producto, a la sola discreción del fabricante, provisto que el
producto no haya sido dañado de alguna manera por medio de mal uso, abuso, accidente,
modificaciones, alteraciones, negligencia o mal manejo. Esta garantía no aplicará a un producto
que se encuentre que haya sido instalado, configurado o usado incorrectamente, en desacuerdo
con las instrucciones provistas con el producto. Esta garantía no aplicará a una falla del producto
como resultado de un accidente, mal uso, abuso, negligencia, alteración, mala instalación u otra
falla que no esté relacionada con material o mano de obra defectuosos. Esta garantía no aplicará
al acabado de alguna parte del producto, como la superficie y/o desgaste, ya que se consideran
uso y desgaste normales. El fabricante no garantiza y especialmente renuncia a cualquier
garantía, ya sea expresa o implícita, de adaptación para un fin en particular, que no sea la
garantía contenida aquí. El fabricante renuncia específicamente a cualquier
responsabilidad y no será responsable de pérdidas o daños consecuenciales o
incidentales, incluyendo de manera enunciativa, pero no limitativa, costos de mano de
obra/gastos relacionados en el cambio o reparación de dicho producto.
3. No use limpiadores con químicos, solventes o abrasivos fuertes. Use sólo un
trapo seco para sacudir o limpiar con cuidado.
Page 16

LANTERNE MURALE D’EXTÉRIEUR
MODE D’EMPLOI
HOME DEPOT SKU# 253-425 (UPC# 046335954373)
Page 17

Merci d’avoir acheté cette lanterne murale d’extérieur Hampton
Bay. Cet article a été fabriqué selon les normes de sécurité et de
qualité les plus rigoureuses.
1. Facile à installer.
2. Fait de fonte robuste qui résiste aux intempéries.
3. Aux fins d’économie d’énergie, ce luminaire a été conçu de
manière à pouvoir utiliser, en toute sécurité, une lampe
fluorescente compacte (LFC) à ballast intégré en
remplacement d’une lampe à incandescence.
CARACTÉRISTIQUES :
Page 18
Avant de retourner l’article à votre magasin Home Depot, veuillez
communiquer avec le service à la clientèle au 1-877-527-0313 ou
visitez le www.homedepot.com. Veuillez fournir le numéro de
l’article (253-425) ou le CUP (046335954373) à titre de référence.
QUESTIONS, PROBLÈMES, PIÈCES MANQUANTES :

OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE ET
MISE EN GARDE :
1.Avant de commencer à installer ce luminaire ou à enlever
l’ancien luminaire, coupez le courant au niveau du disjoncteur
ou retirez le fusible de la boîte de fusible.
2.CONSULTEZ UN ÉLECTRICIEN CERTIFIÉ SI VOUS AVEZ
DES QUESTIONS CONCERNANT L’INSTALLATION
ÉLECTRIQUE. Si vous avez des questions autres que celles
concernant l’installation électrique, veuillez communiquer avec
notre équipe du service à la clientèle au 1-877-527-0313 ou
visitez le www.homedepot.com. Vous devez fournir le numéro
d’UGS (253-425) ou le CUP (046335954373) à titre de
référence.
3.CONSERVEZ votre reçu de caisse et ces instructions comme
preuve d’achat.
Page 19
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE ET
L’INSTALLATION (non compris) :
Lunettes
de
sécurité
Ruban
isolant
Scellant de
silicone
pour l’extérieur
Pince à
dénuder
Tournevis
Phillips Coupe-
fils
Tournevis à
tête plate
Ampoule (100
watts maximum ou
lampe
fluocompacte
équivalente)

PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations
ne sont pas à l’échelle) :
1 corps du luminaire (nº 1)
2 vis de cage
(nº 18)
1 abat-jour en verre de
interior (nº 19)
MODE D’ASSEMBLAGE :
1. Déballez délicatement le luminaire. Placez toutes les pièces sur une surface propre.
2. Insérez l’abat-jour en verre de interior (nº 19) dans la cage (nº 17) et dans la coupe de la cage
(nº 20). Tournez l’abat-jour en verre de interior (nº 19) dans le sens horaire, comme indiqué.
(Fig. 1)
3. Installez une ampoule de 100 watts max. (nº 2) ou une LFCBI (lampe fluorescente compacte à
ballast intégré [non comprise]) dans la douille du corps du luminaire (n°1). La puissance de
l’ampoule incandescente ne doit pas dépasser 100 watts et celle de la LFCBI ne doit pas
dépasser 26 watts. (Fig. 2)
4. Fixez la cage (nº 17) au corps du luminaire (nº 1) à l’aide des vis de cage (nº 18) prévues à
cette fin. (Fig. 2)
Page 20
1 cage (nº 17)
