INSTRUCTIONS MANUAL

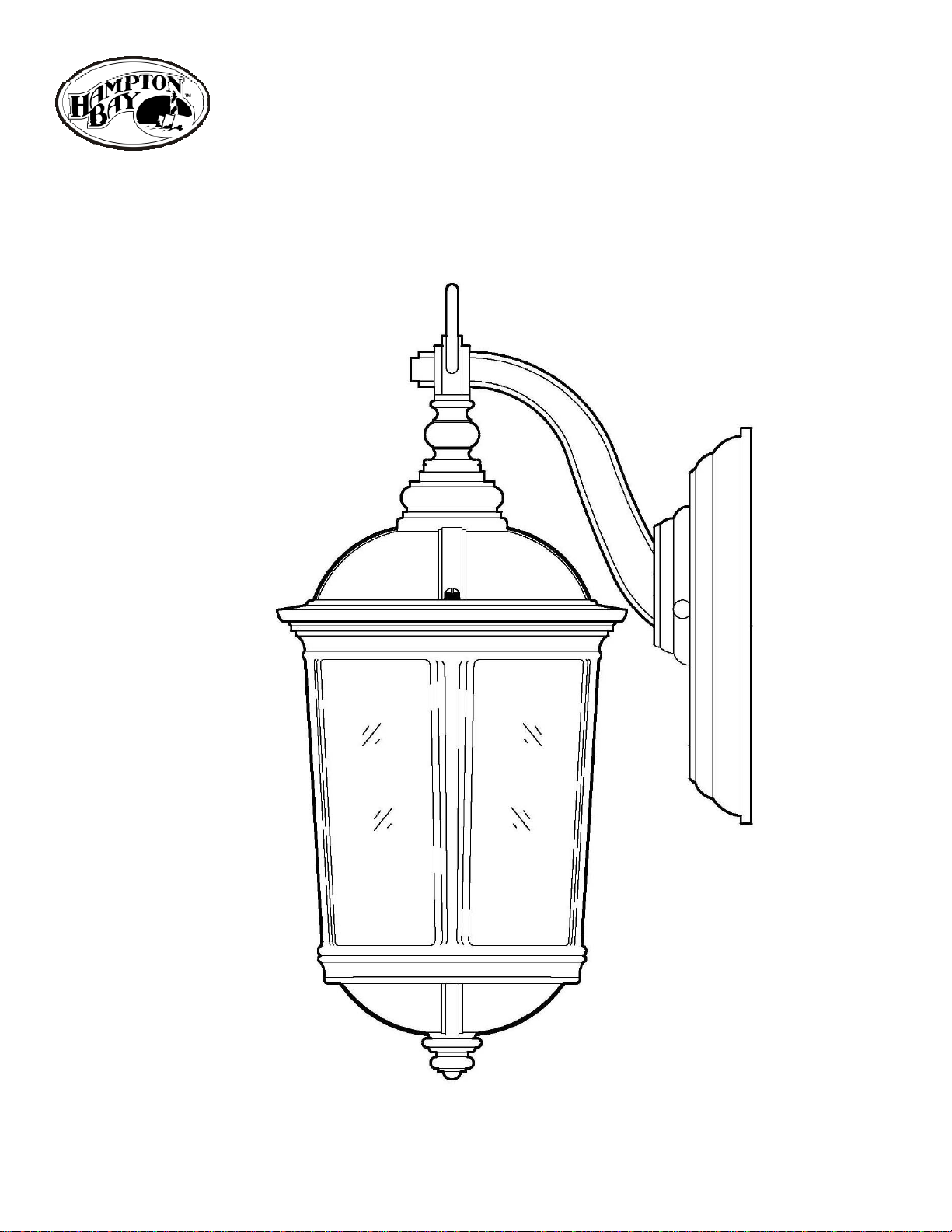

EXTERIOR WALL LANTERN
HOME DEPOT SKU# 702-480 (UPC# 046335946590)
Page 1

Page 2
Thank you for purchasing this Hampton Bay Exterior Wall Lantern. This
product has been manufactured with the highest standards of safety and
quality.
1. Easy to install
2. Beautifully crafted Mystic Bronze Finish with Water Glass.
3. Solid cast aluminum resists elements.
4. For energy savings this fixture has been engineered to safely use a
Self Ballasted Compact Fluorescent Lamp in place of an incandescent
lamp.
FEATURES:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (702-480) or UPC (046335946590).
QUESTIONS, PROBLEMS, MISSING PARTS:

Page 3
TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY
(not included):
CAUTION:
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS. If you have any non-electrical
questions about this fixture, please call our Customer Service Team at
1-877-527-0313 or visit www.homedepot.com. Please reference your
SKU (702-480) or UPC (046335946590).
3. KEEP your receipt and these Instructions for Proof of Purchase.
Safety
goggles
Wire
strippers
Phillips
screwdriver
Electrical
tape
Wire
cutters
Silicon Rubber
Sealant
for exterior use
Flathead
screwdriver
Light Bulb (100
watt maximum or
CFL equivalent)

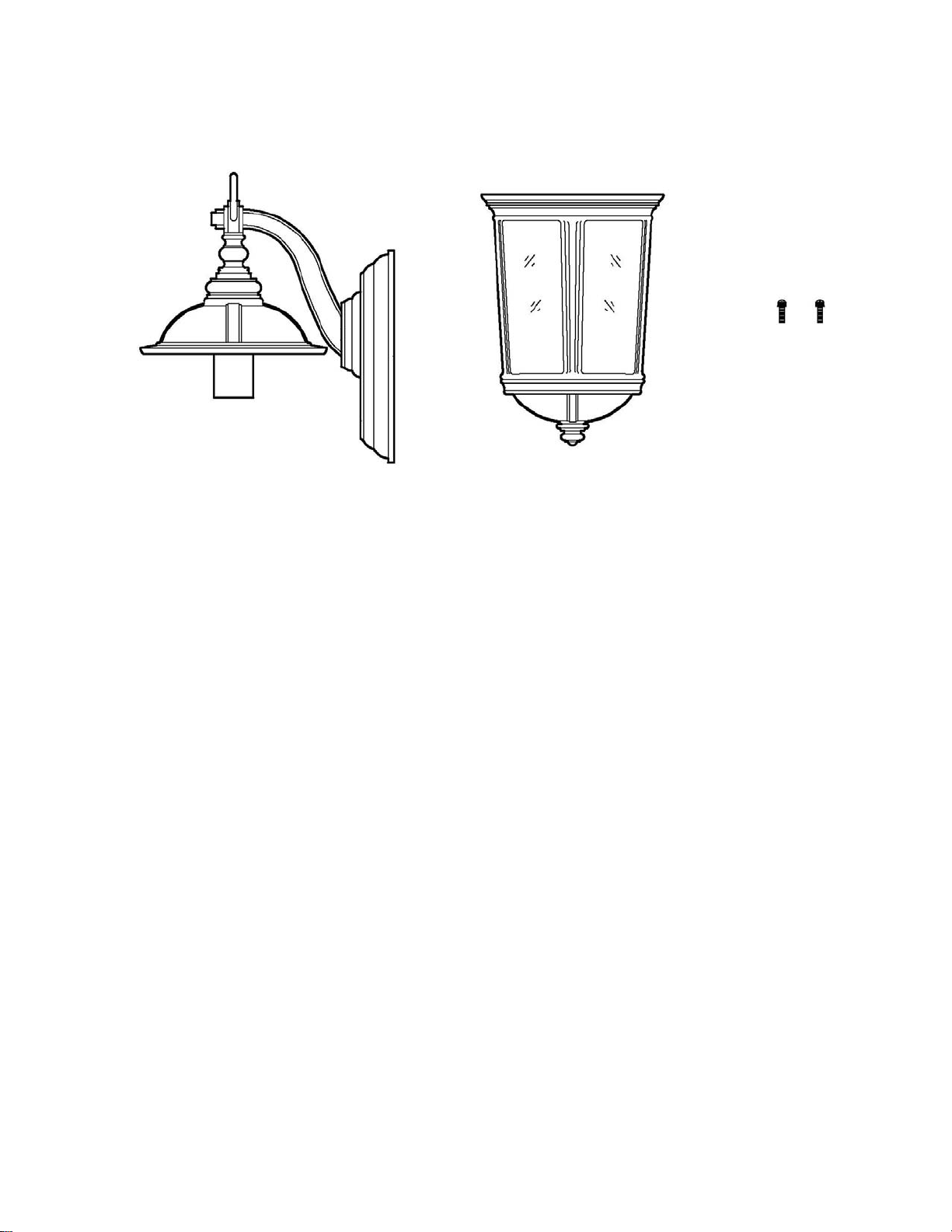

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
ASSEMBLY INSTRUCTIONS:
Page 4
1 ea Main
Fixture Body
(#1)
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Install up to a 100 watt incandescent Light Bulb (#2) or an equivalent
Listed SBCFL (Self-Ballasted Compact Fluorescent Lamp [not
provided]) in the socket of the Main Fixture Body (#1). Do not
exceed a 100 watt incandescent light bulb, or a 26 watt SBCFL.
3. Attach the Cage (#17) to the Main Fixture Body (#1) using the
provided Cage Screws (#18).
1 ea Cage (#17)
2 ea Cage
Screw
(#18)

ASSEMBLY:
Page 5
1. Main
Fixture
Body
2. Light Bulb
17. Cage
18. Cage
Screw

Page 6
3 ea Wire
Nuts (#14)
2 ea Bracket Mounting
Screws (#8)
INSTALLATION INSTRUCTIONS:

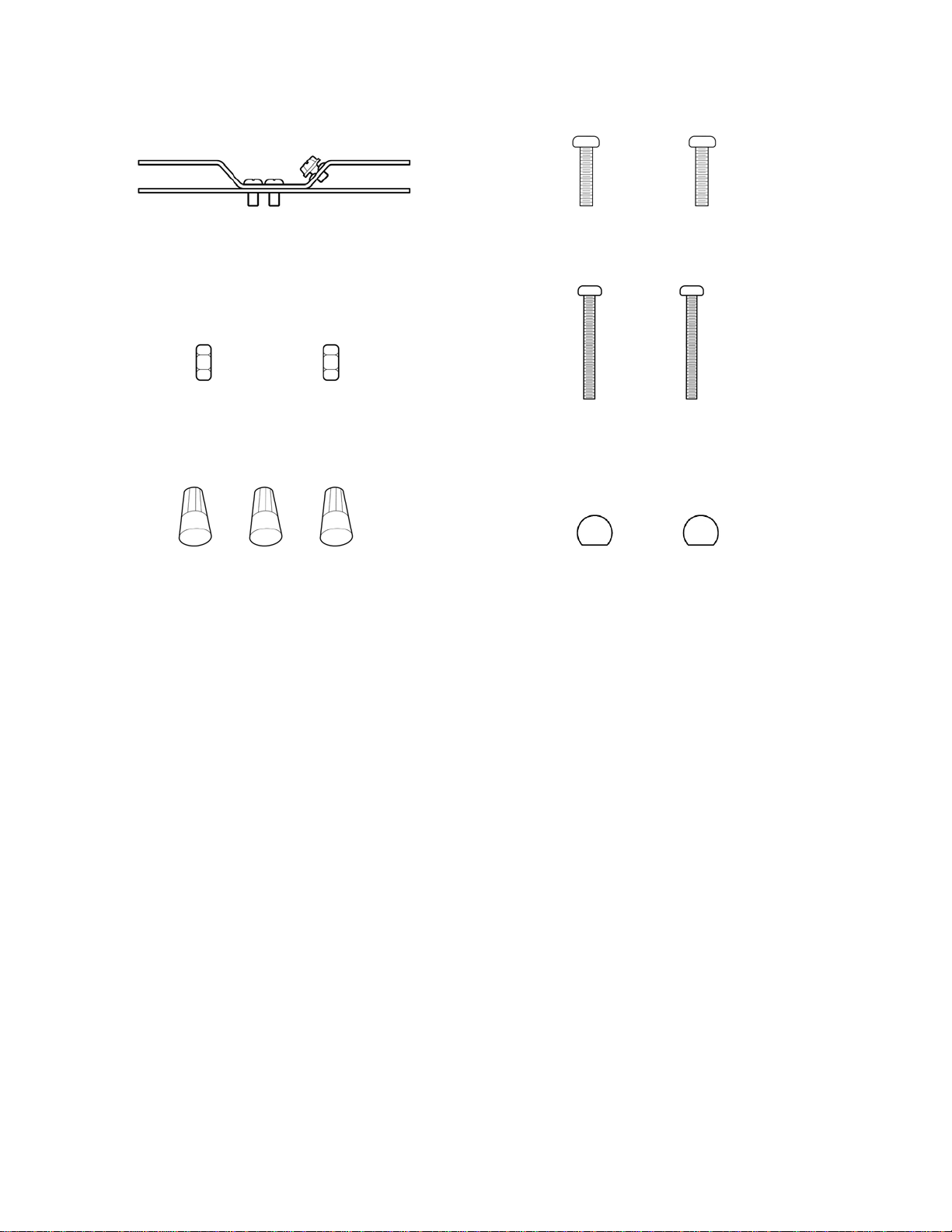

PARTS INCLUDED FOR INSTALLATION (parts are not to
scale):
1. Thread the Fixture Mounting Screws (#6) into the provided holes of the Mounting Bracket (#7) as shown. Thread the Hex
Nuts (#9) onto the Fixture Mounting Screws (#6), as shown. Do not tighten the Hex Nuts (#9) at this time.
2. Pull the power supply wires out from the Outlet Box (#4), and mount the Mounting Bracket (#7) to the Outlet Box (#4), using
the Bracket Mounting Screws (#8).
3. Attach the Black Supply Wire (#5) to the Black Fixture Wire (#12) and the White Supply Wire (#16) to the White Fixture Wire
(#13) using Wire Nuts (#14). Connect the Fixture Ground Wire (#11) and the Supply Ground Wire (#15) together using a
Wire Nut (#14). Wrap all wire connections with electrical tape for a more secure connection. Note: If you have electrical
questions, consult your local electrical code for approved grounding methods.
4. Place the Wall Plate (#10) over the Outlet Box (#4) and onto the Fixture Mounting Screws (#6), and adjust the Fixture
Mounting Screws (#6) until they protrude out from the Wall Plate (#10) 1/4". Remove the Wall Plate (#10) and secure the
position of the Fixture Mounting Screws (#6) by tightening the Hex Nuts (#9) against the Mounting Bracket (#7). Place the
Wall Plate (#10) back onto the Fixture Mounting Screws (#6), and secure it into place using the Lock Nuts (#3) provided.
5. After installing the fixture, caulk the upper 2/3s of the Wall Plate (#10) to mounting surface. Leave the bottom 1/3 un-caulked
for drainage of any water that might leak into the enclosure. The manufacturer recommends a non-drying exterior caulking
material. A good example is a clear silicone rubber sealant for exterior use.
6. Installation is complete. Turn on power at the circuit breaker or fuse box. Turn the light switch on to activate the fixture.
1 ea Mounting
Bracket (#7)
2 ea Fixture Mounting
Screws (#6)
2 ea Hex
Nuts (#9)
2 ea Lock
Nuts (#3)

Page 7
INSTALLATION:
10. Wall
Plate
3. Lock
Nut
13. White
Fixture
Wire
11. Fixture
Ground
Wire
14. Wire
Nut
16. White
Supply
Wire
5. Black
Supply
Wire
15. Supply
Ground
Wire
4. Outlet
Box
7. Mounting
Bracket
8. Bracket
Mounting
Screw
9. Hex
Nut
6. Fixture
Mounting
Screw
12. Black
Fixture
Wire

Page 8
Possible Cause Corrective Action
1. Power is off. 1. Make sure power supply is on.
2. Faulty switch. 2. Test or replace switch.
3. Faulty wire connection. 3. Check wiring.
Fuse blows or circuit breaker
trips when light is turned on. 1. Crossed wires or power wire is grounding out. 1. Check wire connections.
Light willnot turn on.
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the interior surface of the
fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of three (3) years from date of purchase. This warranty applies only to the original consumer
purchaser and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of of the product at
the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse,
accident, modifications, alterations, neglect or mishandling. This warranty shall not apply to any product
that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product,
such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not
warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a
particular purpose, other than the warranty contained herein. The manufacturer specifically
disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor/expense costs involved in the replacement or repair of said
product.

MANUAL DE INSTRUCCIONES
FAROL DE PARED PARA EXTERIORES
HOME DEPOT SKU# 700-318 (UPC# 046335946590)
Page 9

Gracias por comprar este Farol de Pared para Exteriores de Hampton
Bay. Este producto ha sido fabricado con los estándares más altos de
seguridad y calidad.
1. Fácil de instalar.
2. Acabado en hierro envejecido trabajado de manera excepcional con
vidrio de fantasía.
3. El sólido aluminio fundido resiste los elementos.
4. Para fines de ahorro de energía, este luminario ha sido diseñado para
usar de manera segura un Foco fluorescente compacto con balasto
integrado en lugar de un foco incandescente.
CARACTERÍSTICAS:
Antes de regresar el producto a su Home Depot, llame a nuestro Equipo
de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com.
Dé como referencia el SKU (700-318) o UPC (046335946590).
PREGUNTAS, PROBLEMAS, PARTES FALTANTES:
Page 10

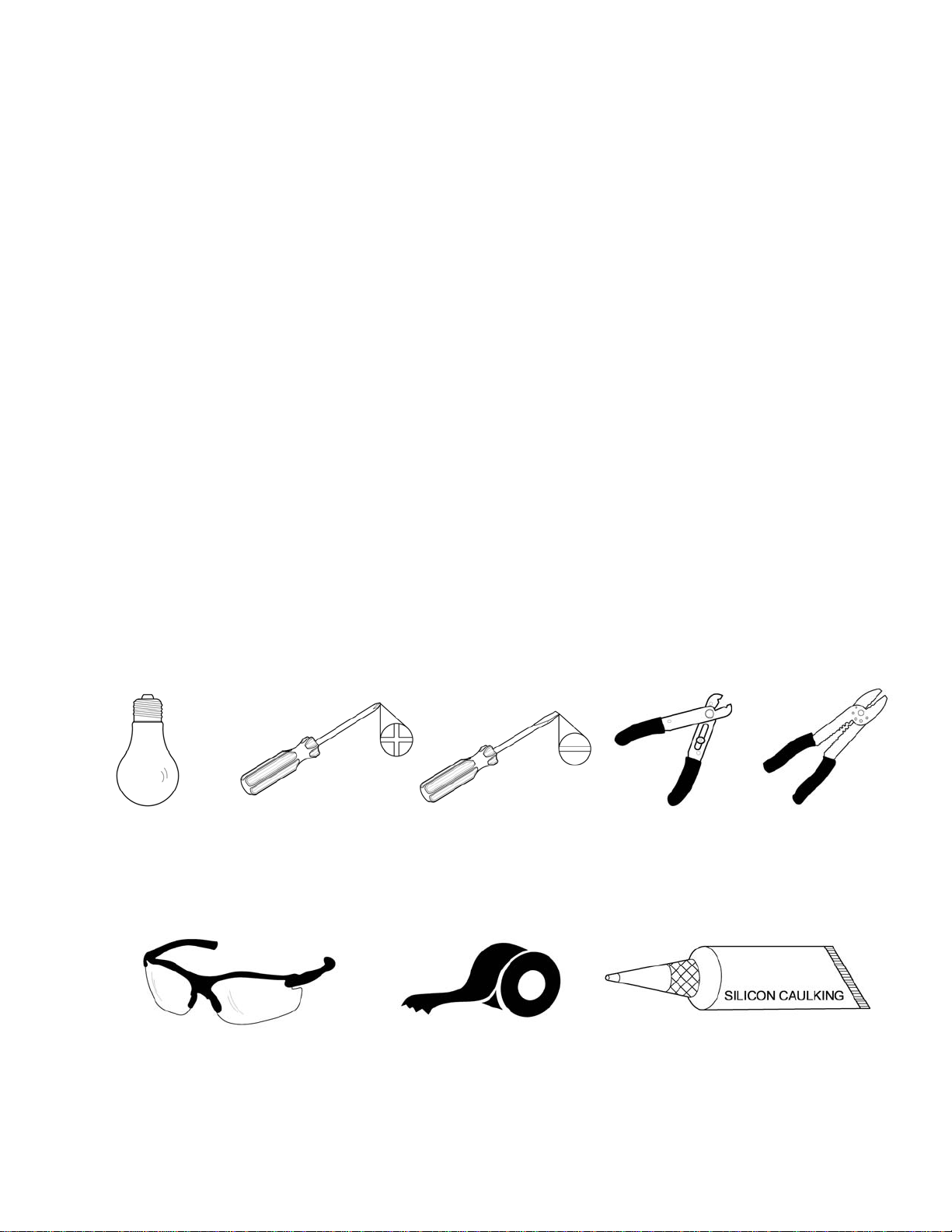

HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN Y
EL ENSAMBLAJE (no incluidas):
PRECAUCIÓN:
1. Antes de iniciar la instalación de este luminario o la remoción de un
luminario anterior, desconecte la energía eléctrica al apagar el
disyuntor de circuitos o al quitar el fusible en la caja de fusibles.
2. CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE
DUDAS CON LAS CONEXIONES ELÉCTRICAS. Si tiene
preguntas acerca de este luminario, que no estén relacionadas con las
conexiones eléctricas, llame a nuestro Equipo de Servicio al Cliente
al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia
su SKU (700-318) o UPC (046335946590).
3. CONSERVE su recibo y estas Instrucciones como comprobante de
compra.
Pelacables
Desarmador
Phillips
Pinzas
para
cables
Desarmador
de punta
plana
Gafas de
seguridad Cinta de aislar Sellador de silicón para uso exterior
Foco (100 vatios
máximo o CFL
equivalente)
Page 11

PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se
muestran a escala):
1 Cuerpo
principal del
luminario (#1)
INSTRUCCIONES DE ENSAMBLAJE:
1. Desempaque el luminario con cuidado. Coloque todas las superficies
sobre una superficie limpia.
2. Instale un foco de hasta 100 vatios (#2) o un Foco Fluorescente
Compacto con Balasto Integrado (no incluido) en el portafocos del
cuerpo principal del luminario (#1). No exceda de un foco
incandescente de 100 vatios o un foco fluorescente compacto con
balasto integrado de 26 vatios.
3. Fije la jaula (#17) en el cuerpo principal del luminario (#1) utilizando
los tornillos para la jaula (#18) que se incluyen.
Page 12
Juala (#17)
2 Tornillos
para la jaula
(#18)

ENSAMBALJE:
1. Cuerpo principal
del luminario
2. Foco
Page 13
17. Jaula
18. Tornillo
para la jaula

3 Tuercas para cables (#14)
2 Tornillos para la
ménsula de montaje
(#8)
INSTRUCCIONES DE INSTALACIÓN:
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se
muestran a escala):
1. Enrosque los tornillos para montar el luminario (#6) en los agujeros provistos en la ménsula de montaje (#7), como se muestra.
Enrosque las tuercas hexagonales (#9) en los tornillos para montar el luminario (#6), como se muestra. No apriete las tuercas
hexagonales (#9) en este momento.
2. Saque los cables de alimentación de la caja de distribución (#4) y monte la ménsula de montaje (#7) sobre la caja de
distribución (#4), utilizando los tornillos para montar la ménsula (#8).
3. Conecte el cable negro de alimentación (#5) con el cable negro del luminario (#12) y el cable blanco de alimentación (#16) con
el cable blanco del luminario (#13), utilizando las tuercas para cables (#14). Conecte el cable del luminario a tierra (#11) con el
cable de alimentación a tierra (#15), utilizando una tuerca para cables (#14). Envuelva todas las conexiones de los cables con
cinta de aislar para una conexión más segura. Nota: Si tiene dudas con las conexiones eléctricas, consulte el código eléctrico
de su localidad para los métodos aprobados para las conexiones a tierra.
4. Coloque la placa de pared (#10) cobre la caja de distribución (#4) y en los tornillos para montar el luminario (#6) y ajuste los
tornillos para montar el luminario (#6) hasta que sobresalgan ¼” de la palca de pared (#10). Quite la placa de pared (#10) y
asegure la posición de los tornillos para montar el luminario (#6) al apretar las tuercas hexagonales (#9) contra la ménsula de
montaje (#7). Coloque la placa de pared (#10) otra vez sobre los tornillos para montar el luminario (#6) y asegúrela con las
tuercas de seguridad (#3) que se incluyen.
5. Después de haber instalado el luminario, calafatee las 2/3 partes superiores de la placa de pared (#10) en la superficie de
montaje. Deje la 1/3 parte inferior sin calafatear para el drenaje del agua que se pueda filtrar en la carcasa. El fabricante
recomienda un material que no se seque para exteriores. Un buen ejemplo es un sellador de silicón para uso en exteriores.
6. La instalación ha terminado. Encienda la energía eléctrica en el disyuntor de circuitos o la caja de fusibles. Encienda el
interruptor para activar el luminario.
1 Ménsula de
montaje (#7)
2 Tornillos para montar el
luminario (#6)
2 Tuercas
hexagonales (#9)
2 Tuercas de seguridad (#3)
Page 14

INSTALACIÓN:
10. Placa
de pared
3. Tuerca
de
seguridad
13. Cable
blanco del
luminario
11. Cable del
luminario
a tierra
14. Tuerca
para cables
16. Cable
blanco de
alimentación
5. Cable
negro de
alimentación
15. Cable de
alimentación
a tierra
4. Caja de
distribución
7. Ménsula
de montaje
8. Tornillo
de la
ménsula de
montaje
9. Tuerca
hexagonal
6. Tornillo para
montar el
luminario
12. Cable
negro del
luminario
Page 15

Causa posible Acción correctiva
1. La energía eléctrica está apagada. 1. Asegúrese de que la energía
eléctrica esté encendida.
2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor.
3. Hay una falla en la conexión de los cables. 3. Verifique los cables.
El fusible se funde o el
disyuntor de circuitos se
dispara cuando se enciende la
luz.
1. Los cables están cruzados o el cable de
alimentación no está haciendo tierra. 1. Verifique las conexiones de los cables.
La luz no enciende.
SOLUCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente humedecido
(use agua limpia, nunca un solvente).
2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al apagar el
disyuntor de circuitos o quitar el fusible en la caja de fusibles. Después, use un paño seco
o ligeramente humedecido (use agua limpia, nunca un solvente) para limpiar la superficie
interior del luminario.
3. No use limpiadores con químicos, solventes o abrasivos fuertes. Use sólo un trapo seco
para sacudir o limpiar con cuidado.
GARANTÍA LIMITADA
El fabricante garantiza que este luminario estará libre de defectos en sus materiales y mano de obra por un
periodo de 3 (tres) años a partir de la fecha de compra. Esta garantía aplica únicamente al comprador
original y a productos bajo uso y servicio normal. Si se encuentra que este producto está defectuoso, la única
obligación del fabricante, y el único recurso que usted tiene, es la reparación o cambio del producto, a la sola
discreción del fabricante, provisto que el producto no haya sido dañado de alguna manera por medio de mal
uso, abuso, accidente, modificaciones, alteraciones, negligencia o mal manejo. Esta garantía no aplicará a un
producto que se encuentre que haya sido instalado, configurado o usado incorrectamente, en desacuerdo con
las instrucciones provistas con el producto. Esta garantía no aplicará a una falla del producto como resultado
de un accidente, mal uso, abuso, negligencia, alteración, mala instalación u otra falla que no esté relacionada
con material o mano de obra defectuosos. Esta garantía no aplicará al acabado de alguna parte del producto,
como la superficie y/o desgaste, ya que se consideran uso y desgaste normales. El fabricante no garantiza
y especialmente renuncia a cualquier garantía, ya sea expresa o implícita, de adaptación para un fin
en particular, que no sea la garantía contenida aquí. El fabricante renuncia específicamente a
cualquier responsabilidad y no será responsable de pérdidas o daños consecuenciales o incidentales,
incluyendo de manera enunciativa, pero no limitativa, costos de mano de obra/gastos relacionados en
el cambio o reparación de dicho producto.
Page 16

MODE D’EMPLOI
LANTERNE MURALE D’EXTÉRIEUR
HOME DEPOT UGS Nº 700-318 (CUP Nº 046335946590)
Page 17

Page 18
Merci d’avoir acheté cette lanterne murale d’extérieur Hampton Bay.
Cet article a été fabriqué selon les normes de sécurité et de qualité les
plus rigoureuses.
1. Facile à installer.
2. Fabrication soignée au fini vieux fer avec verre granuleux.
3. Fait de fonte robuste qui résiste aux intempéries.
4. Aux fins d’économie d’énergie, ce luminaire a été conçu de manière à
pouvoir utiliser, en toute sécurité, une lampe fluorescente compacte
(LFC) à ballast intégré en remplacement d’une lampe à
incandescence.
CARACTÉRISTIQUES :
Avant de retourner l’article à votre magasin Home Depot, veuillez
communiquer avec le service à la clientèle au 1-877-527-0313 ou visitez
le www.homedepot.com. Veuillez fournir le numéro de l’article (700-
318) ou le CUP (046335946590) à titre de référence.
QUESTIONS, PROBLÈMES, PIÈCES MANQUANTES :

Page 19
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE ET
L’INSTALLATION (non compris) :
MISE EN GARDE :
1. Avant de commencer à installer ce luminaire ou à enlever l’ancien
luminaire, coupez le courant au niveau du disjoncteur ou retirez le
fusible de la boîte de fusible.
2. CONSULTEZ UN ÉLECTRICIEN CERTIFIÉ SI VOUS AVEZ
DES QUESTIONS CONCERNANT L’INSTALLATION
ÉLECTRIQUE. Si vous avez des questions autres que celles
concernant l’installation électrique, veuillez communiquer avec notre
équipe du service à la clientèle au 1-877-527-0313 ou visitez le
www.homedepot.com. Vous devez fournir le numéro d’UGS (700-
318) ou le CUP (046335946590) à titre de référence.
3. CONSERVEZ votre reçu de caisse et ces instructions comme preuve
d’achat.
Pince à
dénuder
Tournevis
Phillips Coupe- fils
Tournevis à
tête plate
Lunettes
de
sécurité
Ruban
isolant Scellant de silicone pour l’extérieur
Ampoule (100 watts
maximum ou lampe
fluocompacte
équivalente)

PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne
sont pas à l’échelle) :
1 corps du
luminaire (nº 1)
MODE D’ASSEMBLAGE :
1. Déballer délicatement le luminaire. Placez toutes les pièces sur une
surface propre.
2. Installez une ampoule de 100 watts max. (nº 2) ou une LFCBI (lampe
fluorescente compacte à ballast intégré [non comprise]) dans la
douille du corps du luminaire (n° 1). La puissance de l’ampoule
incandescente ne doit pas dépasser 100 watts et celle de la LFCBI ne
doit pas dépasser 26 watts.
3. Fixez la cage (nº 17) au corps du luminaire (nº 1) à l’aide des vis de
cage (nº 18) prévues à cette fin.
Page 20
2 vis de cage
(nº 18)
1 cage (nº 17)
