HAMPTON BAY 046335920415 User manual

INSTRUCTIONS MANUAL
FLUORESCENT CEILING FLUSH MOUNT
FIXTURE
Page 1
HOME DEPOT SKU# 801-304 (UPC# 046335920415)

Page 2
Thank you for purchasing this Hampton Bay Fluorescent Ceiling Flush
Mount Fixture. This product has been manufactured with the highest
standards of safety and quality.
FEATURES:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (801-304) or UPC (046335920415).
QUESTIONS, PROBLEMS, MISSING PARTS:
1. Easy to install.

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS OR NEED TO REPLACE THE
BALLAST. If you have any non-electrical questions about this
fixture, please call our Customer Service Team at 1-877-527-0313 or
visit www.homedepot.com. Please reference your SKU (801-304) or
UPC (046335920415).
3. KEEP your receipt and these Instructions for Proof of Purchase.

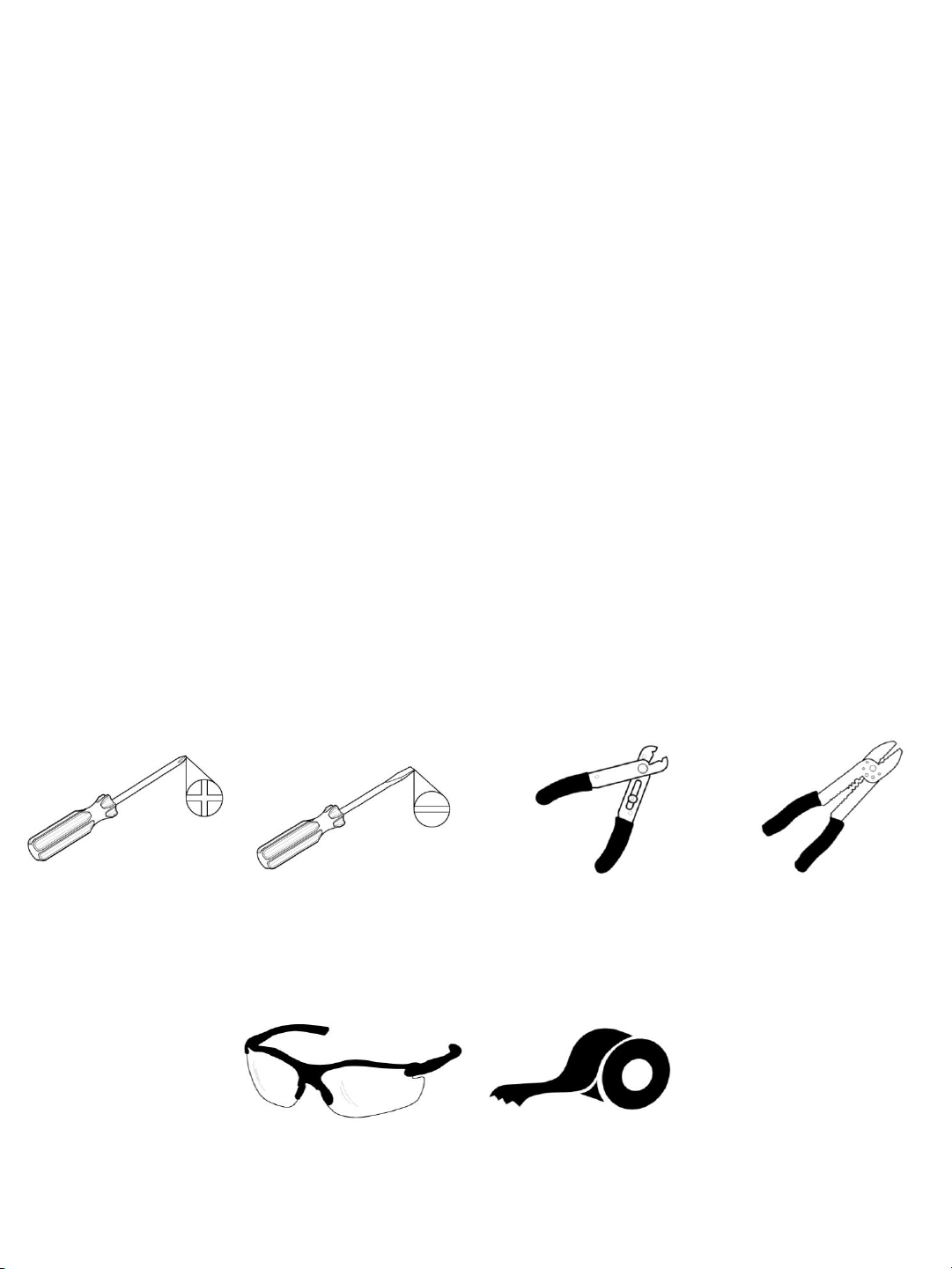

TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY (not
included):
Safety
goggles
Wire
strippers
Phillips
screwdriver
Electrical
tape
Wire
cutters
Flathead
screwdriver

PARTS INCLUDED FORASSEMBLY (parts are not to scale):
ASSEMBLY INSTRUCTIONS:
Page 4
1 ea Fixture Pan (#1)
1 ea 22 W Fluorescent
Light Bulb (#2)
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Before continuingAssembly, please proceed to the Installation Instructions.
3. Connect the provided 22 W Fluorescent Light Bulb (#2) to one of the Ballast Lamp
Connectors (#4). Connect the provided 32 W Fluorescent Light Bulb (#3) to the
remaining Ballast Lamp Connector (#4). Attach the 22 W Fluorescent Light Bulb (#2)to
the Fixture Pan (#1) by snapping it into the provided Lamp Clips (#5). Similarly, attach
the 32 W Fluorescent Light Bulb (#3) to the Fixture Pan (#1) using the remaining Lamp
Clips (#5). (Fig. 1)
4. Secure the Acrylic Lens (#17) and Frame (#18)to the Fixture Pan (#1) using the Thumb
Nuts (#19), as shown. (Fig. 2)
1 ea 32 W Fluorescent
Light Bulb (#3)
1 ea Acrylic Lens (#17)
1 ea Frame (#18)
4 ea Thumb Nuts (#19)

ASSEMBLY:
Page 5
5. Lamp
Clips
2. 22 W Fluorescent
Light Bulb
3. 32 W Fluorescent
Light Bulb
4. Ballast Lamp
Connector
1. Fixture Pan
1. Fixture Pan
18. Frame

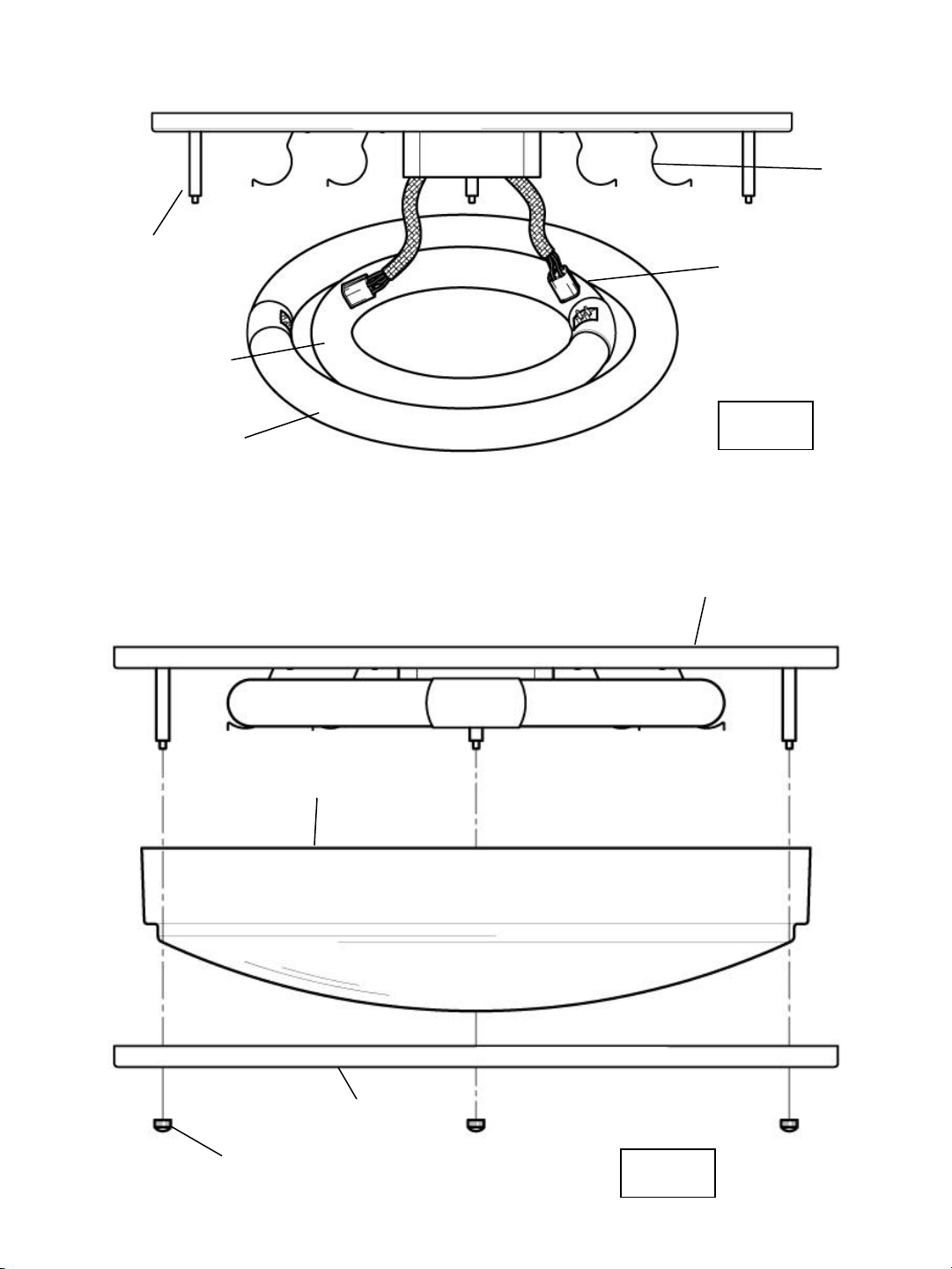

Fig. 1
Fig. 2
17. Acrylic
Lens
19. Thumb
Nuts

Page 6

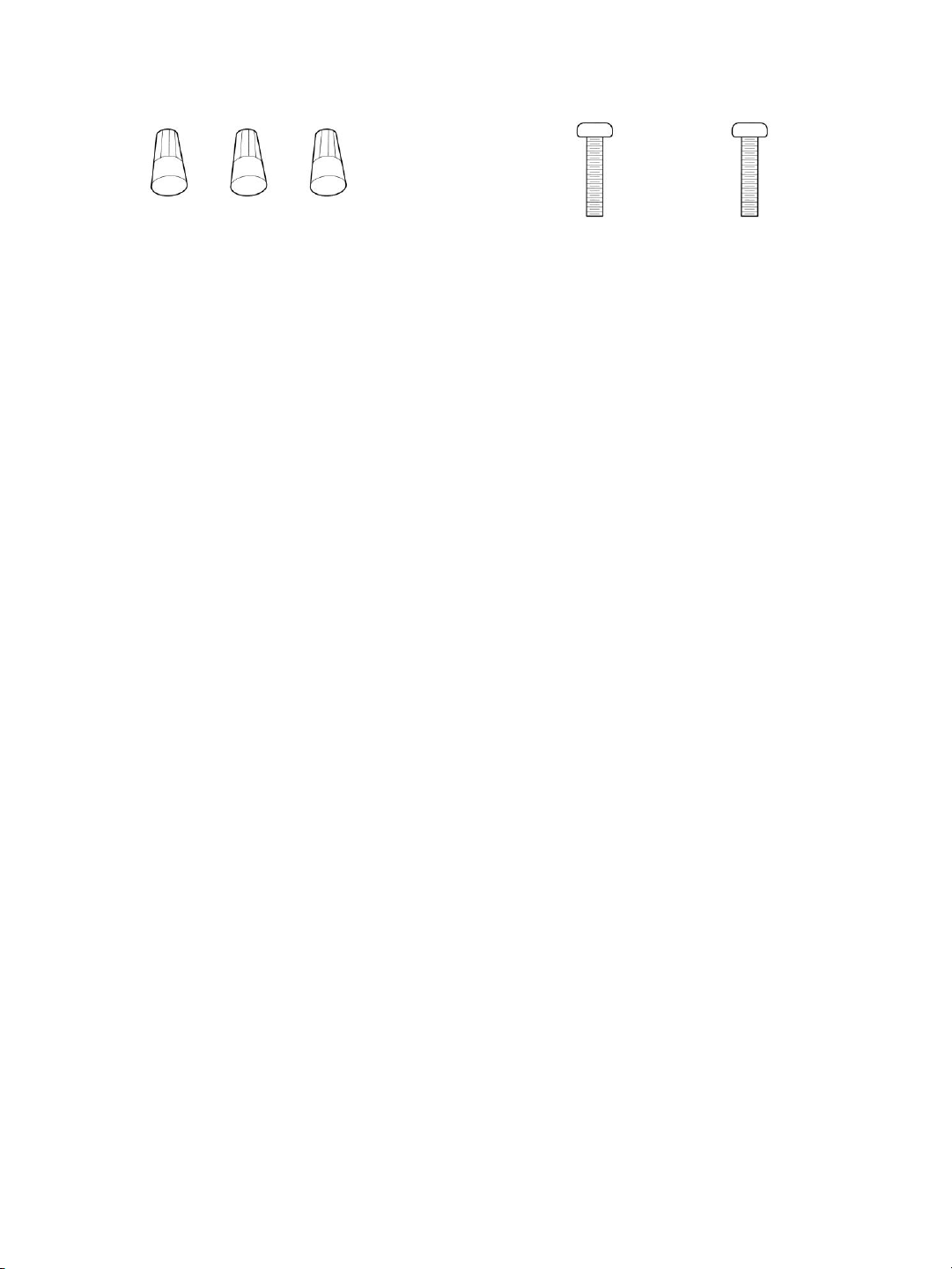

PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
INSTALLATION INSTRUCTIONS:
3 ea Wire Nuts (#10) 2 ea Mounting Screws (#8)
1. Thread the Mounting Screws (#8) into the Outlet Box (#6) so that they extend
approximately ½” below the Ceiling (#7). (Fig. 3)
2. Pull the power supply wires out from the Outlet Box (#6). Attach the Black
Supply Wire (#14)to the Black Fixture Wire (#15) and the White Supply
Wire (#9) to the White Fixture Wire (#11) using Wire Nuts (#10). Connect the
Fixture Ground Wire (#12) and the Supply Ground Wire (#13) together using
a Wire Nut (#10). (Fig. 3) Wrap all wire connections with electrical tape for a
more secure connection. Note: If you have electrical questions, consult your
local electrical code for approved grounding methods.
3. Carefully, tuck all the wires and wire connections into the Outlet Box (#6).
Place the Fixture Pan (#1) over the Outlet Box (#6) and onto the Mounting
Screws (#8), making sure they feed through the Keyhole Slots (#16). (Fig. 4)
4. Slide the Fixture Pan (#1) in a direction, so that the Mounting Screws (#8)
slide into the narrow ends of the Keyhole Slots (#16). Tighten the Mounting
Screws (#8) so that the Fixture Pan is secured flush against the Ceiling (#7).
(Fig. 5 and 5-1)
5. Proceed to Step 3of the Assembly Instructions.
6. Installation is complete. Turn on power at the circuit breaker or fuse box.
Turn the light switch on to activate the fixture.

Page 7
INSTALLATION:
11. White Fixture Wire
12. Fixture Ground Wire
10. Wire Nut
9. White Supply Wire 14. Black Supply Wire
13. Supply Ground Wire
8. Mounting Screw
15. Black Fixture Wire
6. Outlet Box
7. Ceiling
1. Fixture Pan Fig. 3

INSTALLATION (CONT.):
6. Outlet Box
8. Mounting Screw
1. Fixture
Pan
6. Outlet Box
1. Fixture
Pan
7. Ceiling
7. Ceiling

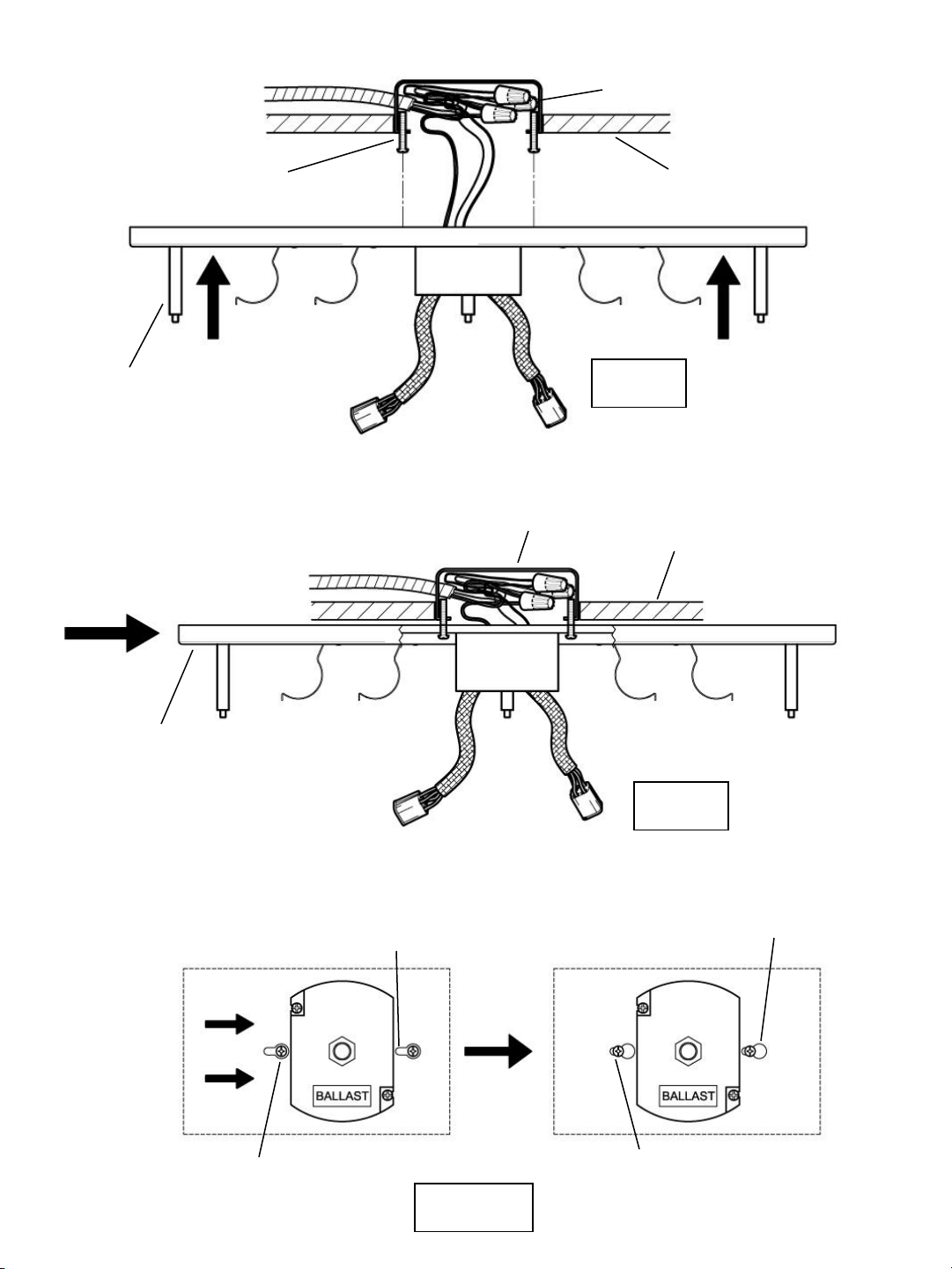

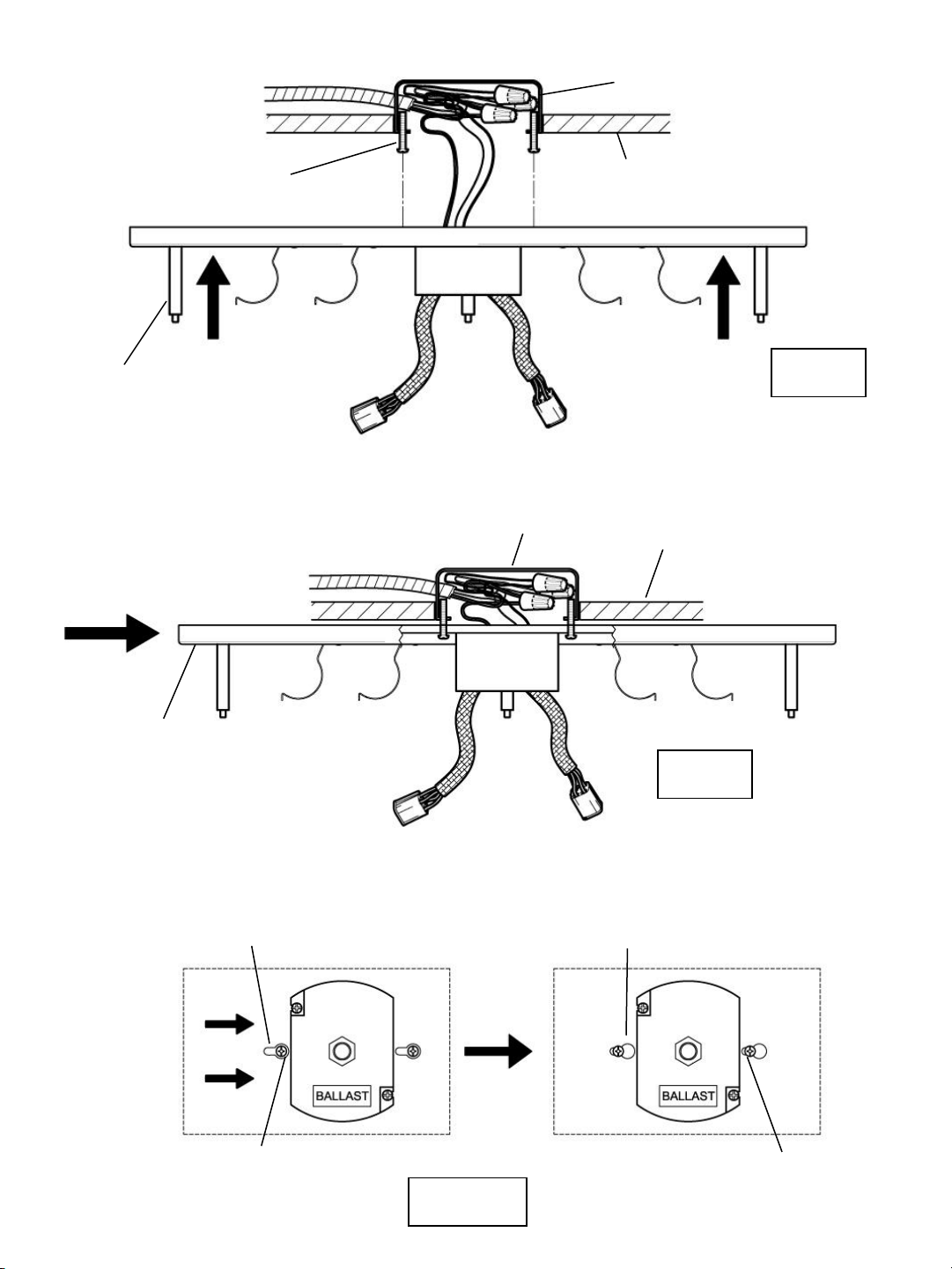

Fig. 4
Fig. 5
Page 8
Bottom View
8. Mounting Screw
16. Keyhole
Slot
8. Mounting
Screw
16. Keyhole Slot
Fig. 5-1

Possible Cause Corrective Action
1. Power is off. 1. Make sure power supply is on.
2. Faulty switch. 2. Test or replace switch.
3. Faulty wire connection. 3. Check wiring.
Fuse blows or circuit breaker
trips when light is turned on.
1. Crossed wires or power wire is grounding
out.
1. Check wire connections.
Light will not turn on.
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the interior surface of the
fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of three (3) years from date of purchase. This warranty applies only to the original consumer
purchaser and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of of the product at
the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse,
accident, modifications, alterations, neglect or mishandling. This warranty shall not apply to any product
that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product,
such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not
warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a particular
purpose, other than the warranty contained herein. The manufacturer specifically disclaims any
liability and shall not be liable for any consequential or incidental loss or damage, including but not
limited to any labor/expense costs involved in the replacement or repair of said product.
Page 9
BALLAST REPLACEMENT:
This product is ENERGY STAR® listed. The ballast can be replaced without having to cut
wires. Please contact a qualified electrician if ballast replacement is needed.

Page10

LUMINARIO DE TECHO CON LUZ
FLUORESCENTE
HOME DEPOT SKU# 801-304 (UPC# 046335920415)
MANUAL DE INSTRUCCIONES
Page 11

Gracias por comprar este Luminario de Techo con Luz Fluorescente de
Hampton Bay. Este producto ha sido fabricado con los estándares más
altos de seguridad y calidad.
CARACTERÍSTICAS:
Antes de regresar el producto a su Home Depot, llame a nuestro Equipo
de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com.
Dé como referencia el SKU (801-304) o UPC (046335920415).
PREGUNTAS, PROBLEMAS, PARTES FALTANTES:
Page 12
1. Fácil de instalar.

HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN Y
ELENSAMBLAJE (no incluidas):
PRECAUCIÓN:
1. Antes de iniciar la instalación de este luminario o la remoción de un
luminario anterior, desconecte la energía eléctrica al apagar el
disyuntor de circuitos o al quitar el fusible en la caja de fusibles.
2. CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE
DUDAS CON LAS CONEXIONES ELÉCTRICAS O PARA
REEMPLAZAR EL BALASTO. Si tiene preguntas acerca de este
luminario, que no estén relacionadas con las conexiones eléctricas,
llame a nuestro Equipo de Servicio al Cliente al 1-877-527-0313 o
visite www.homedepot.com. Dé como referencia su SKU (801-304)
o UPC (046335920415).
3. CONSERVE su recibo y estas Instrucciones como comprobante de
compra.
Page 13

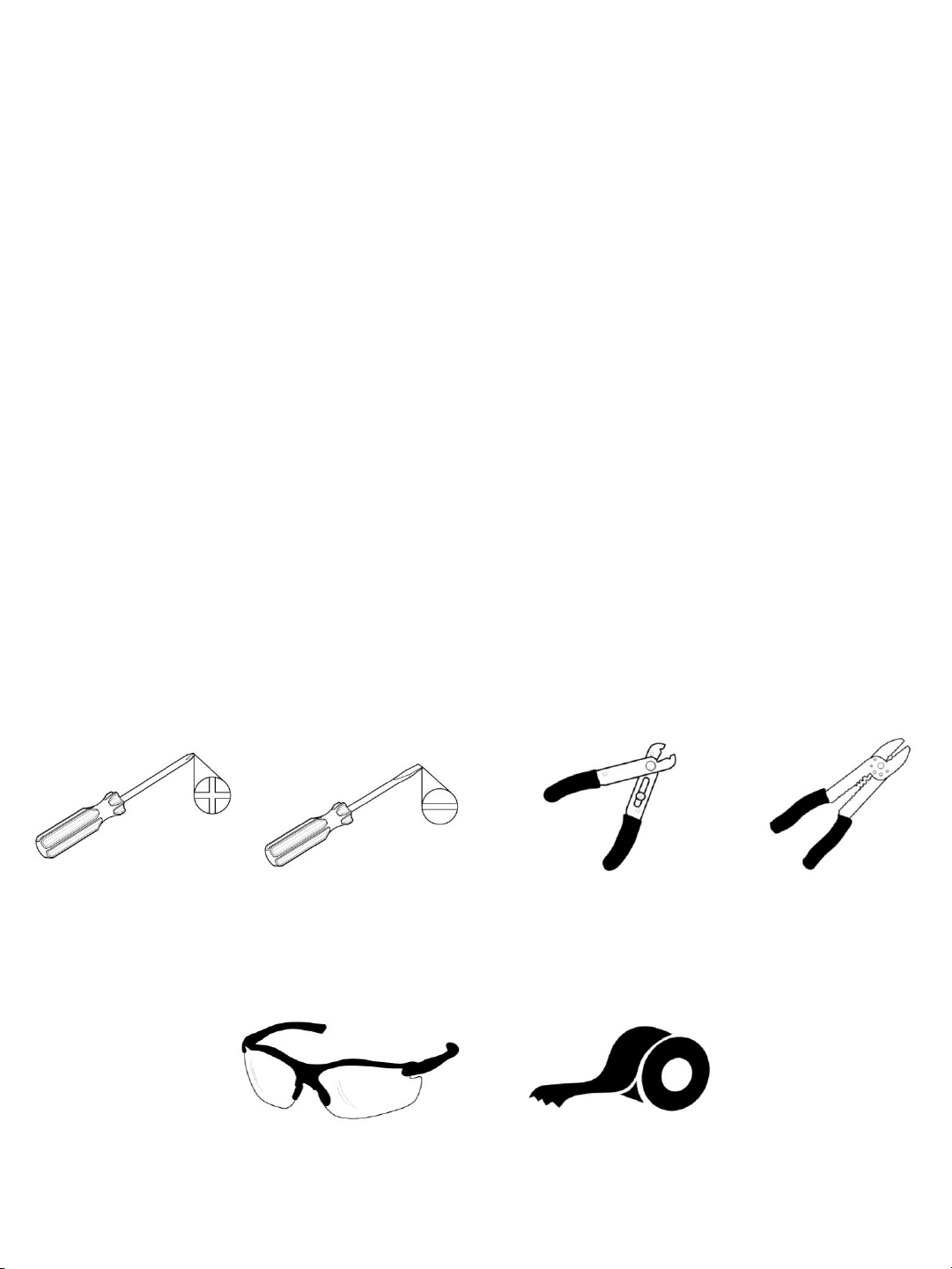

Gafas de
seguridad
PelacablesDesarmador
de punta de
cruz
Cinta de
aislar
Pinzas
para
cables
Desarmador
de punta
plana

1 Base del luminario (#1)
1. Desempaque el luminario con cuidado. Coloque todas las partes sobre una superficie
limpia.
2. Antes de continuar con el ensamblaje, prosiga con las Instrucciones de instalación.
3. Conecte el foco fluorescente de 22 W(#2) que se incluye en uno de los conectores de
balasto (#4). Conecte el foco fluorescente de 32 W(#3) que se incluye en el conector de
balasto restante (#4). Fije el foco fluorescente de 22 W(#2) en la base del luminario (#1)
insertándolo a presión en los clips para focos (#5) que se incluyen. De manera similar, fije
el foco fluorescente de 32 W(#3) en la base de luminario (#1) utilizando los clips para
focos (#5) restantes (Fig. 1).
4. Asegure el lente de acrílico (#17) y la armazón (#18)en la base del luminario (#1)
utilizando las tuercas de mariposa (#19), como se muestra (Fig. 2).
1 Lente de acrílico (#17)
1Armazón (#18)
4 Tuercas de mariposa (#19)
1 Foco fluorescente de 22 W (#2)
1 Foco fluorescente de 32 W (#3)
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se
muestran a escala):
INSTRUCCIONES DE ENSAMBLAJE:
Page 14

1. Base del
luminario
18. Armazón
Fig. 1
Fig. 2
17. Lente de
acrílico
19. Tornillo
para la jaula
ENSAMBLAJE:
5. Clips
para los
focos
2. Foco fluorescente
de 22 W
3. Foco fluorescente
de 32 W
4. Conector de
balasto
1. Base del
luminario
Page 15

PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se
muestran a escala):
INSTRUCCIONES DE INSTALACIÓN:
3 Tuercas para cables
(#10) 2 Tornillos de montaje (#8)
1. Enrosque los tornillos de montaje (#8) en la caja de distribución (#6) para que
sobresalgan ½” aprox. por debajo del techo (#7) (Fig. 3).
2. Saque los cables de alimentación de la caja de distribución (#6). Conecte el cable
negro de alimentación (#14)con el cable negro del luminario (#15) y el cable
blanco de alimentación (#9) con el cable blanco del luminario (#11) utilizando
tuercas para cables (#10). Conecte el cable a tierra del luminario (#12) y el cable a
tierra de alimentación (#13) utilizando una tuerca para cables (#10)(Fig. 3).
Envuelva todas las conexiones de cables con cinta de aislar para una conexión más
segura. Nota: Si tiene dudas acerca de las conexiones eléctricas, consulte a su
código eléctrico local para los métodos aprobados para la conexión a tierra.
3. Meta con cuidado todos los cables y conexiones de cables en la caja de distribución
(#6). Coloque la base del luminario (#1) sobre la caja de distribución (#6) y en los
tornillos de montaje (#8), asegurándose de que pasen por los agujeros de bocallave
(#16)(Fig. 4).
4. Deslice la base del luminario (#1) en una dirección, de tal manera que los tornillos
de montaje (#8) se deslicen por los extremos estrechos de los agujeros de bocallave
(#16). Apriete los tornillos de montaje (#8) para que la base del luminario quede
asegurada al ras del techo (#7) (Fig. 5 y 5-1).
5. Continúe con el Paso 3 de las Instrucciones de ensamblaje.
6. La instalación ha terminado. Encienda la energía eléctrica en el disyuntor de
circuitos o la caja de fusibles. Encienda el interruptor de luz para activar el
luminario.
Page 16

11. Cable blanco
del luminario 12. Cable a tierra
del luminario
10. Tuerca
para cables
9. Cable blanco
de alimentación 14. Cable negro
de alimentación
13. Cable a tierra de
alimentación
8. Tornillo de montaje
15. Cable negro
del luminario
6. Caja de
distribución
7. Techo
1. Base del
luminario
INSTALACIÓN:
Fig. 3
Page 17

6. Caja de
distribución
8. Tornillo de montaje
1. Base del
luminario
6. Caja de
distribución
1. Base del
luminario
8. Tornillo
de montaje
16. Agujero de bocallave
8. Tornillo de montaje
16. Agujero de bocallave
Vista inferior
7. Techo
7. Techo
Fig. 4
Fig. 5
Fig. 5-1
INSTALACIÓN (CONTINUACIÓN):
Page 18

SOLUCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
GARANTÍA LIMITADA
El fabricante garantiza que este luminario estará libre de defectos en sus materiales y mano de obra por un
periodo de tres (3) años a partir de la fecha de compra. Esta garantía aplica únicamente al comprador
original y a productos bajo uso y servicio normal. Si se encuentra que este producto está defectuoso, la única
obligación del fabricante, y el único recurso que usted tiene, es la reparación o cambio del producto, a la sola
discreción del fabricante, provisto que el producto no haya sido dañado de alguna manera por medio de mal
uso, abuso, accidente, modificaciones, alteraciones, negligencia o mal manejo. Esta garantía no aplicará a un
producto que se encuentre que haya sido instalado, configurado o usado incorrectamente, en desacuerdo con
las instrucciones provistas con el producto. Esta garantía no aplicará a una falla del producto como resultado
de un accidente, mal uso, abuso, negligencia, alteración, mala instalación u otra falla que no esté relacionada
con material o mano de obra defectuosos. Esta garantía no aplicará al acabado de alguna parte del producto,
como la superficie y/o desgaste, ya que se consideran uso y desgaste normales. El fabricante no garantiza
y especialmente renuncia a cualquier garantía, ya sea expresa o implícita, de adaptación para un fin en
particular, que no sea la garantía contenida aquí. El fabricante renuncia específicamente a cualquier
responsabilidad y no será responsable de pérdidas o daños consecuenciales o incidentales, incluyendo
de manera enunciativa, pero no limitativa, costos de mano de obra/gastos relacionados en el cambio o
reparación de dicho producto.
Causa posible Acción correctiva
1. La energía eléctrica está apagada.
1. Asegúrese de que la energía
eléctrica esté encendida.
2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor.
3. Hay una falla en la conexión de los cables. 3. Verifique los cables.
El fusible se funde o el
disyuntor de circuitos se
dispara cuando se enciende la
1. Los cables están cruzados o el cable de
alimentación no está haciendo tierra.
1. Verifique las conexiones de los
cables.
La luz no enciende.
1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente humedecido
(use agua limpia, nunca un solvente.
2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al apagar el
disyuntor de circuitos o quitar el fusible en la caja de fusibles. Después, use un paño seco
o ligeramente humedecido (use agua limpia, nunca un solvente) para limpiar la superficie
interior del luminario.
3. No use limpiadores con químicos, solventes o abrasivos fuertes. Use sólo un trapo seco
para sacudir o limpiar con cuidado.
Page 19
REEMPLAZO DE BALASTO :
Este producto está en la lista de ENERGY STAR®. El balasto puede ser sustituido sin
necesidad de cortar los cables. Por favor, póngase en contacto con un electricista calificado si
el balasto necesita ser reemplazado.

Page 20
