Hamron 220-140 User manual

Bruksanvisning för bensindriven högtryckstvätt
Bruksanvisning for bensindrevet høytrykksspyler
Instrukcja obsługi spalinowej myjki wysokociśnieniowej
Operating Instructions for Petrol Driven High-pressure Washer
220-140

SE - Bruksanvisning i original
NO - Bruksanvisning i original
PL - Instrukcja obsługi w oryginale
EN - Operating instructions in original © Jula AB
Date of production: 2013-12-03

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
SYMBOLER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
DELAR � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
UPPACKNING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
ANSLUTNING TILL VATTENLEDNING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
HÖGTRYCKSSLANG � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
MONTERING AV TILLBEHÖR � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
FÖRE ANVÄNDNING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
START � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
STOPP� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
INSTÄLLNING AV STRÅLFORM � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
TRYCKINSTÄLLNING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
ANVÄNDNING AV KEMIKALIER� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
AVSTÄNGNING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
RENSNING AV MUNSTYCKE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �20
RENGÖRING AV VATTENINLOPPSFILTER� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �20
RENGÖRING AV BRÄNSLESIL � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
RENGÖRING AV LUFTFILTER� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
BYTE AV TÄNDSTIFT� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �22
FÖRVARING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �22
FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
FELSÖKNINGSSCHEMA � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �23
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
SYMBOLER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �25
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
DELER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �28
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
OPPAKKING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �29

TILKOBLING TIL VANNLEDNING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �29
HØYTRYKKSSLANGE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �30
MONTERING AV TILBEHØR � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
FØR BRUK � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �32
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
START � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �34
STOPP� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �36
INNSTILLING AV STRÅLEFORM� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �36
INNSTILLING AV TRYKK � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �36
BRUK AV KJEMIKALIER� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
SLÅ AV� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
RENGJØRING AV MUNNSTYKKE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �38
RENGJØRING AV VANNINNTAKSFILTER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �39
RENGJØRING AV DRIVSTOFFSIL� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �39
RENGJØRING AV LUFTFILTER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �39
BYTTE TENNPLUGG � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �40
OPPBEVARING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �40
FEILSØKING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
FEILSØKINGSSKJEMA� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 41
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
SYMBOLE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �44
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
CZĘŚCI� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �46
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
ROZPAKOWYWANIE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �47
PODŁĄCZANIE DO INSTALACJI WODNEJ � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �47
WĄŻ WYSOKOCIŚNIENIOWY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �48
MONTAŻ AKCESORIÓW � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �49
PRZED UŻYCIEM � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �50
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
URUCHAMIANIE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �52
ZATRZYMYWANIE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �54
REGULACJA STRUMIENIA� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �54
REGULACJA CIŚNIENIA� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �54

STOSOWANIE SUBSTANCJI CHEMICZNYCH � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �55
WYŁĄCZANIE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �55
KONSERWACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
CZYSZCZENIE DYSZY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �56
CZYSZCZENIE FILTRA DOPŁYWU WODY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 57
CZYSZCZENIE SITKA PALIWA � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 57
CZYSZCZENIE FILTRA POWIETRZA � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 57
WYMIANA ŚWIECY ZAPŁONOWEJ � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �58
PRZECHOWYWANIE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �58
WYKRYWANIE USTEREK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
SCHEMAT WYKRYWANIA USTEREK � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �59
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
SYMBOLS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �62
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
PARTS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �65
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
UNPACKING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �66
CONNECTION TO WATER PIPE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �66
HIGH-PRESSURE HOSE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 67
FITTING ACCESSORIES� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �68
BEFORE USE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �69
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
STARTING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 71
STOPPING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 73
ADJUSTING THE SPRAY PATTERN� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 73
SETTING THE PRESSURE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �73
USING CHEMICALS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 74
STOPPING � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 74
MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
CLEANING THE NOZZLE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �75
CLEANING THE WATER INLET FILTER� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �76
CLEANING THE FUEL FILTER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 76
CLEANING THE AIR FILTER � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �76
REPLACING THE SPARK PLUG � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 77
STORAGE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 77

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
TROUBLESHOOTING CHART � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �78

SE
7
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov�
VARNING! Högtrycksstrålar kan vara farliga om de används fel� Låt aldrig barn eller personer som inte kän-
ner till apparaten eller har tagit del av dessa anvisningar använda den�
• Rikta aldrig munstycket mot människor eller djur och låt aldrig sprutdimman komma i kontakt med
huden�
• Använd aldrig verktyget apparaten om någon skyddsanordning eller kåpa är borttagen�
• Försök inte demontera eller reparera apparaten�
• Anslut aldrig någon annan vätska än vatten till vatteninloppet�
• Spruta aldrig antändliga vätskor – explosionsrisk�
• Tryckavlasta apparaten före byte av tillbehör genom att stänga av vattentillförseln och hålla avtrycka-
ren intryckt tills inget vatten kommer ut genom munstycket�
• Utsätt inte apparaten för vatten eller annan vätska� Rikta inte strålen mot apparaten�
• Bär alltid skyddskläder och skyddsglasögon� Vattentrålen kan slunga iväg partiklar och skräp med hög
hastighet�
• Sprutlansen rycker till när du trycker in avtryckaren – håll lansen stadigt och var beredd att parera
rycket�
• Följ alltid de regler som gäller för ditt vattenledningsnät� Enligt DIN 1998 får högtryckstvättar anslutas
till dricksvattennät endast om matarslangen är försedd med bakströmningsspärr�
• Koppla bort vattentillförseln och töm systemet helt när apparaten inte används� Förvara torrt och svalt�
• Använd endast kemikalier som är avsedda för användning med högtryckstvätt�
VARNING! Högtrycksstrålar kan vara farliga om de används fel� Rikta inte strålen mot dig själv eller någon
annan, till exempel för att rengöra kläder eller skor�
• Rikta inte strålen mot människor eller djur, mot spänningsförande elutrustning eller mot hög-
tryckstvättaggregatet�
• Högtrycksslangar, monteringsdetaljer och kopplingar är säkerhetskritiska delar� Använd endast slangar,
monteringsdetaljer och kopplingar som tillverkaren rekommenderar�
VARNING! Vatten som har passerat bakströmningsstopp är inte tjänligt som dricksvatten�
• Använd inte apparaten om viktiga delar, till exempel säkerhetsanordningar, högtrycksslangar och
avtryckarhandtag, är skadade�
SYMBOLER
Nedanstående symboler används i handboken och/eller på apparaten�

SE
8
SYMBOL FÖRKLARING
Läs alla anvisningar noga före användning, för att minimera risken för personskada�
VARNING! Om inte alla anvisningar och säkerhetsanvisningar följs nns risk för
personskada och/eller egendomsskada�
Använd skyddsglasögon�
FARA! Risk för brand eller explosion� Stäng av motorn före bränslepåfyllning� Kon-
trollera att arbetsområdet är fritt från antändligt material� Spruta aldrig antändliga
vätskor – explosionsrisk�
FARA! Avgaserna från motorn innehåller kolmonoxid, en luktlös och livsfarlig gas��
Apparaten får endast användas utomhus och i väl ventilerade utrymmen�
VARNING! Risk för injektionsskada och/eller allvarlig personskada� Rikta aldrig
munstycket mot människor eller djur och låt aldrig sprutdimman komma i kontakt
med huden� Apparaten får endast användas av kvalicerad personal�
VARNING! Risk för personskada� Vattentrålen kan slunga iväg föremål� Använd
ANSI-godkända skyddsglasögon�
VARNING! Risk för frätskada� Spruta aldrig frätande eller giftiga ämnen� Använd
endast kemikalier som är avsedda för användning med högtryckstvätt�
VARNING! Rikta aldrig strålen mot människor, djur, spänningsförande elutrustning
eller högtryckstvättaggregatet�och låt aldrig sprutdimman komma i kontakt med
huden�
VARNING! Risk för elolycksfall� Rikta inte strålen mot personer, spänningsförande
elutrustning eller mot högtryckstvättaggregatet�
VARNING! Risk för personskada� Håll barn borta från apparaten� Sprutlansen rycker
till när du trycker in avtryckaren – håll lansen stadigt med båda händerna�
VARNING! Risk för brännskada� Motorn och avgasröret blir mycket varma under
drift� Låt inte slangarna komma i kontakt med heta komponenter�
Maskinen är inte lämpad för anslutning till drickvattennätet� Denna högtryckstvätt
får endast anslutas till det kommunala vattenledningssytemet, om det installeras en
därtill lämplig backventil�
Het yta� Vidrör ej!

SE
9
TEKNISKA DATA
Motortyp Fläktkyld 4-takts toppventilmotor
Antal cylindrar 1
Cylindervolym 87 cm3
Bränsle Bensin (blyfri)
Bränsletankens volym 1,6 l
Oljevolym 0,4 l
Oljekvalitet SAE 10W-30
Max� vattentemperatur 50 °C
Max� tillförseltryck 3–6 bar
Max� pumptryck 110 bar
Drifttryck 70 bar
Max� vattenöde 6 l/min
Längd 455 mm
Bredd 330 mm
Höjd 465 mm
Vikt 17,45 kg
Ljudtrycksnivå, LpA 86,7 dB(A), K= 3 dB
Uppmätt ljudeektsnivå, LwA 99,5 dB(A), K= 2,3 dB
Garanterad ljudeektsnivå, LwA 102 dB(A)
Vibrationsnivå överstiger inte 4,5 m/s²
Använd alltid hörselskydd!

SE
10
BESKRIVNING
DELAR
1� Tanklock
2� Bränsletank
3� Tändstift
4� Choke
5� Sprutpistol
6� Sprutlans
7� Luftlterkåpa
8� Handtag, startsnöre
9� Bränslekran
10� Gasreglage
11� Motorströmbrytare
12� Oljelock
13� Vattenutlopp
14� Kemikalieslang
15� Vatteninlopp
16� Cirkulationsslang

SE
11
MONTERING
UPPACKNING
Packa upp och kontrollera apparaten med avseende på transportskador� Kontrollera att alla delar
enligt listan nns� Kontakta återförsäljaren om delar saknas eller är skadade�
• 1 st� bensindriven högtryckstvätt
• 1 st� sprutpistol
• 1 st� slanghållare
• 1 st� nål för rensning av munstycke
• 1 st� handtag
• 1 st� kemikalieslang med lter
• 1 st� slang
• 1 st� kranadapter
• 1 st� sprutlans
• 1 st� skruvnyckel för tändstift
ANSLUTNING TILL VATTENLEDNING
Följ alltid de regler som gäller för ditt vattenledningsnät� Enligt DIN 1998 får högtryckstvättar anslutas
till dricksvattennät endast om matarslangen är försedd med bakströmningsspärr�
OBS! Denna högtryckstvätt får endast anslutas till det kommunala vattenledningssytemet, om det
installeras en därtill lämplig backventil� Vatten som har passerat bakströmningsstopp är inte tjänligt
som dricksvatten�
OBS! Använd bara vatten som inte är förorenat� Om det nns risk för ytsand i inloppvattnet (t�ex�
från egen vattenkälla) ska extra lter monteras� Använd lämpliga lter�
OBS! Längden på slangen mellan backventilen och högtryckstvätten skall vara minst 10 meter för att
dämpa eventuell tryckstöt�

SE
12
Anslut en vattenslang (ingår ej) till apparatens vatteninlopp�
Vatteninlopp
• Minsta slangdimension är 1/2” (13 mm)� Slangen ska vara armerad�
HÖGTRYCKSSLANG
ANSLUTNING AV SPRUTPISTOL
Anslut sprutpistolen till högtrycksslangen�

SE
13
OBS! Dra åt ordentligt, men inte för hårt – risk för egendomsskada�
ANSLUTNING TILL APPARAT

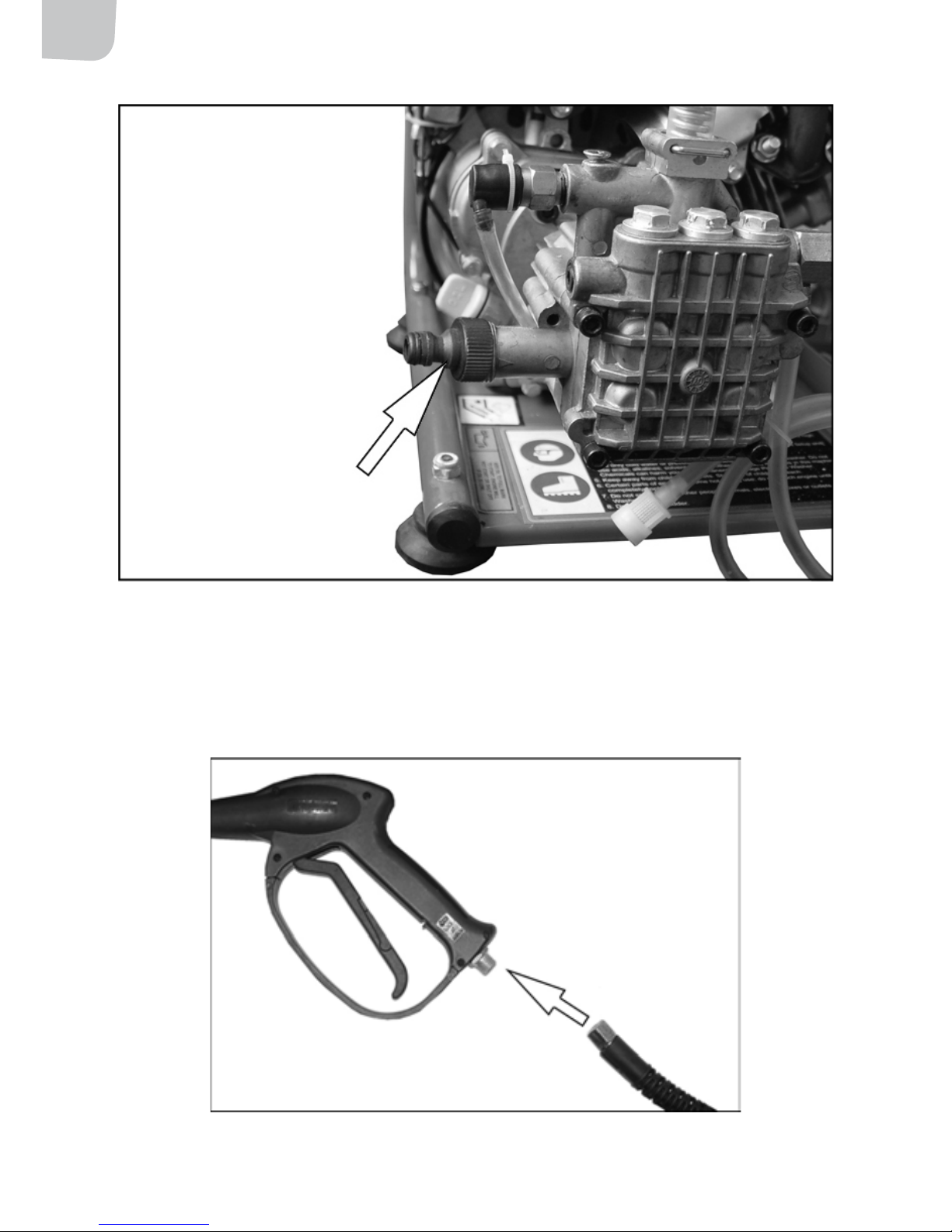

Anslut högtrycksslangen till apparatens vattenutlopp� Dra åt anslutningen för hand� Använd inte
verktyg�
OBS! Kontrollera att anslutningen är tät�
MONTERING AV TILLBEHÖR
Skruva fast sprutlansen på sprutpistolen�

SE
14
FÖRE ANVÄNDNING
VARNING! Stäng av motorn och placera apparaten på plant underlag�
VARNING! Var noga med att inte röra vid heta delar – risk för brännskada�
VIKTIGT! Motorn levereras utan olja� Fyll på olja till korrekt nivå enligt anvisningarna nedan före första
användning�
PÅFYLLNING AV MOTOROLJA
1� Avlägsna oljepåfyllningslocket med
mätstickan och torka av stickan�
2� Sätt tillbaka locket/mätstickan utan att
skruva åt och ta ut igen för att kontrol-
lera oljenivån�
3� Om oljenivån är låg, fyll på olja till
markeringen H (högst 0,4 l)�
– Vi rekommenderar SAE 10W-30�
– Överfyll inte�
4� Sätt tillbaka oljepåfyllningslocket�
H – max�
L – min�
OBS! Kör inte motorn med för lite olja – risk för allvarlig motorskada�
BRÄNSLEPÅFYLLNING
• Hantera bränsle i utrymme med god ventilation, utomhus och på betryggande avstånd från
antändningskällor�
• Låt motorn svalna i minst 2 minuter före bränslepåfyllning�
• Förvara bränsle oåtkomligt för barn�
• Undvik att spilla bränsle vid påfyllning�

SE
15
1� Avlägsna tanklocket�
– I bränsletanken sitter en bränslesil�
Kontrollera bränslesilen regelbundet
och rengör den vid behov�
2� Fyll tanken med blyfri bensin genom
bränsleltret�
– Fyll inte över bränslesilen�
– Använd blyfri bensin, minst 86
oktan�
3� Sätt tillbaka och dra åt tanklocket kor-
rekt efter bränslepåfyllning�
MAX� BRÄNSLENIVÅ

SE
16
HANDHAVANDE
START
1� Öppna vattenkranen helt�
VARNING! Apparaten kan skadas om den startas
utan vattentillförsel�

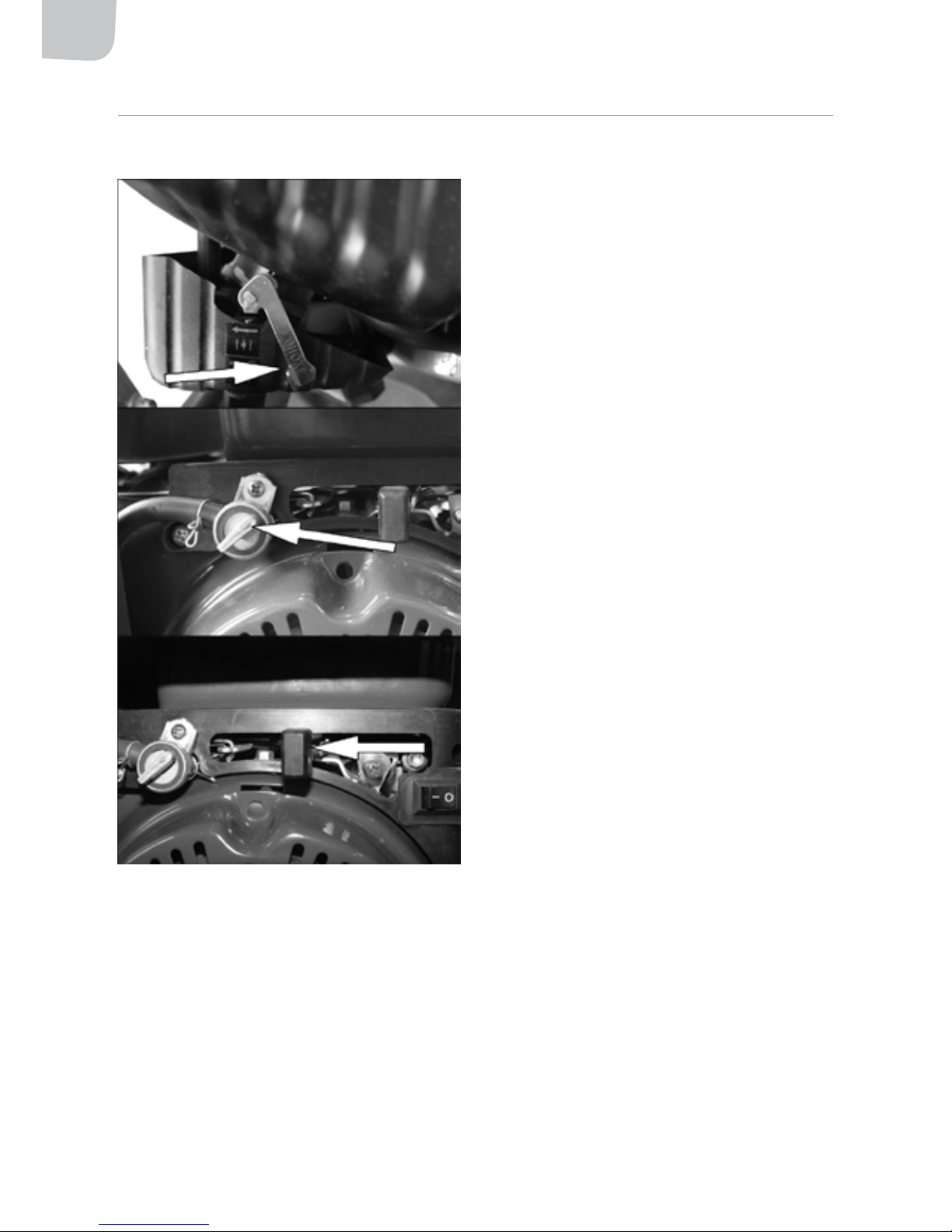

2� För chokereglaget till helt stängt läge
(ON)�
3� Öppna bränslekranen (ON)�
4� För gasreglaget 3/4 av vägen åt vänster�

SE
17

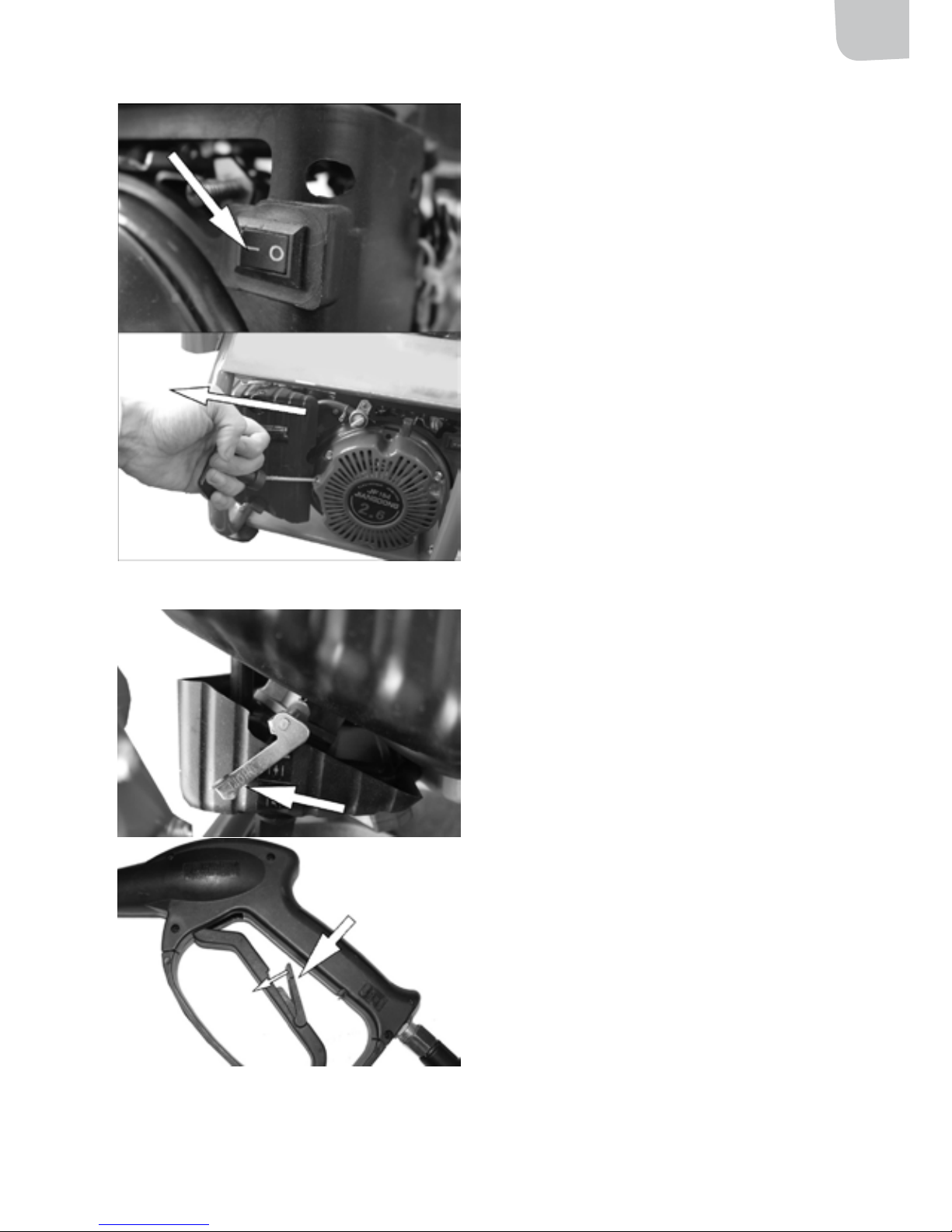

5� Sätt motorströmbrytaren i läge I�
6� För att starta motorn, dra långsamt i
startsnöret tills det tar emot och dra
sedan snabbt�
7� Dra i startsnöret upprepade gånger tills
motorn startar�
VARNING! Håll i starthandtaget när snöret dras
in efter start� Om snöret dras in för fort kan
starthandtaget orsaka personskada och/eller
egendomsskada�
8� För chokereglaget till öppet läge (OFF)�
– Därmed är apparaten klar att
använda�
9� Frigör avtryckarspärren�
10� Se till att ha säkert fotfäste och håll sta-
digt i sprutpistolen och sprutlansen med
båda händerna� Tryck in avtryckaren för
att aktivera vattenödet�
– Sprutlansen rycker till när du trycker
in avtryckaren – håll lansen stadigt
och var beredd att parera rycket�
Avtryckarspärr
(öppet läge)

SE
18
STOPP
1� Släpp avtryckaren�
OBS! Apparaten försätts automatiskt i cirkulationsläge�
VARNING! Låt inte apparaten vara i cirkulationsläge mer än 2 minuter, det kan skada pumpen�
2� Sätt avtryckarspärren i låst läge�
3� Stäng av apparaten om den inte ska
användas på 5 minuter eller mer�
Avtryckarspärr
(låst läge)
INSTÄLLNING AV STRÅLFORM
Sprutmunstycket är justerbart – du kan ställa in vattenstrålen från smal, samlad stråle till bred, förde-
lad stråle� Ställ in önskad strålform enligt anvisningarna nedan�
1� Håll sprutlansen i ena handen�
2� Vrid munstycket med andra handen�
3� Strålformen ändras när munstycket
vrids�
– Använd smal, samlad stråle för
rengöring av små ytor där en liten
stråle krävs�
– Använd bred stråle för rengöring av
stora ytor�
TRYCKINSTÄLLNING
Apparatens utgående tryck är inställt från fabrik� Åtgärderna nedan ger lägre vattentryck mot den
tvättade ytan�
1� Öka avståndet till den tvättade ytan�
2� Sänk motorvarvtalet med hjälp av gasreglaget�
3� Använd bredare stråle�
ANVÄNDNING AV KEMIKALIER
Använd vid behov kemikalier för mer eektiv rengöring�

SE
19
1� Placera injekteringsslangen i en behållare med lämplig kemikalielösning och spruta�
2� Låt verka några minuter�
VIKTIGT! Om du får kemikalier i ögonen, spola omedelbart med stora mängder rent vatten� Sök
läkare, om så behövs�
3� Skölj den tvättade ytan genom att avlägsna slangen från kemikaliebehållaren och spruta på
vanligt sätt�
AVSTÄNGNING
1� Efter användning av kemikalier, placera injekteringsslangen i en behållare med rent vatten
och kör apparaten så att slangen spolas igenom�
OBS! Pumpen kan skadas om inte detta utförs�

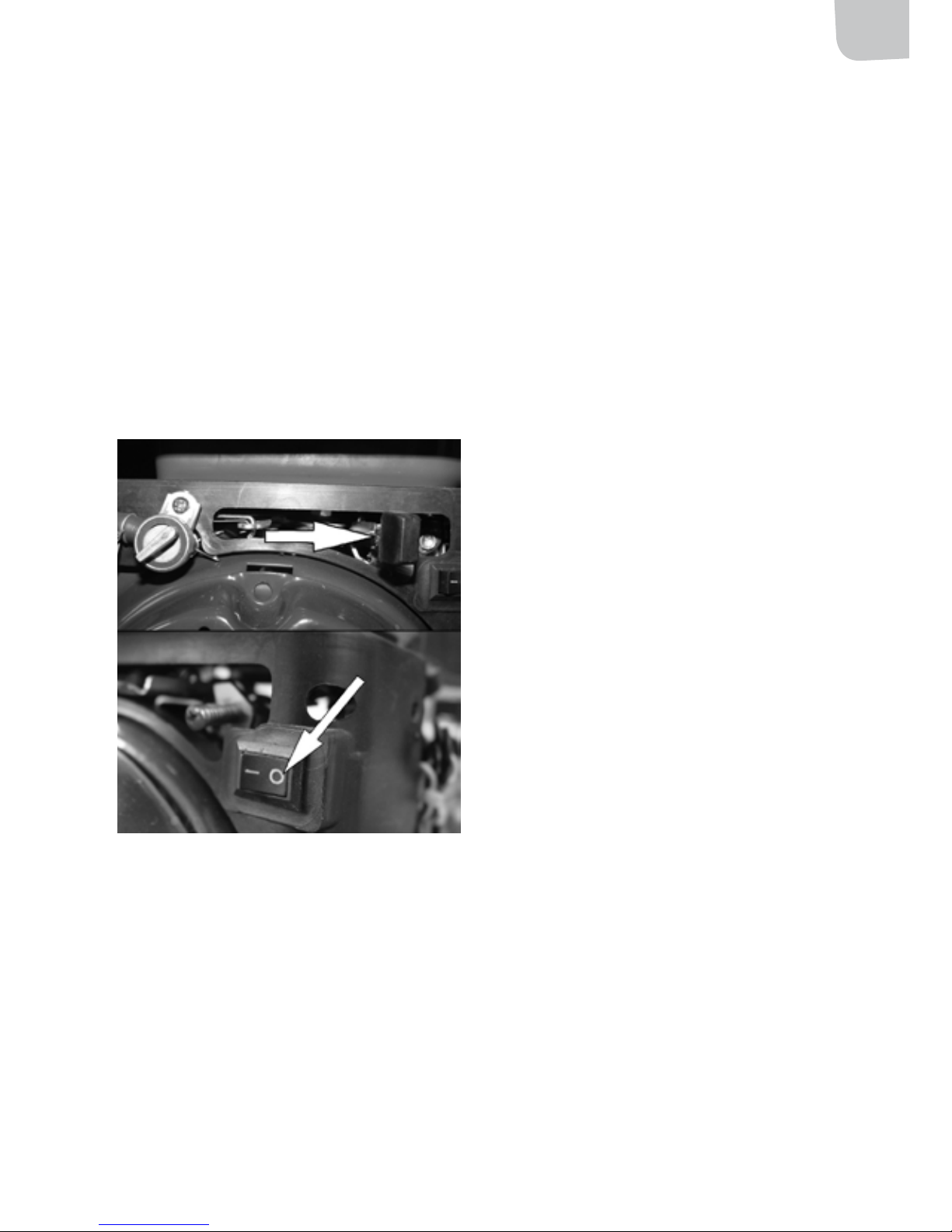

2� För gasreglaget så långt det går åt
höger�
3� Sätt motorströmbrytaren i avstängt läge
(O)�
OBS! Stäng aldrig av vattentillförseln medan motorn är igång�
4� Stäng vattenkranen�
5� Tryckavlasta apparaten genom att stänga av vattentillförseln och hålla avtryckaren intryckt
tills inget vatten kommer ut genom munstycket�

SE
20
6� Stäng bränslekranen�

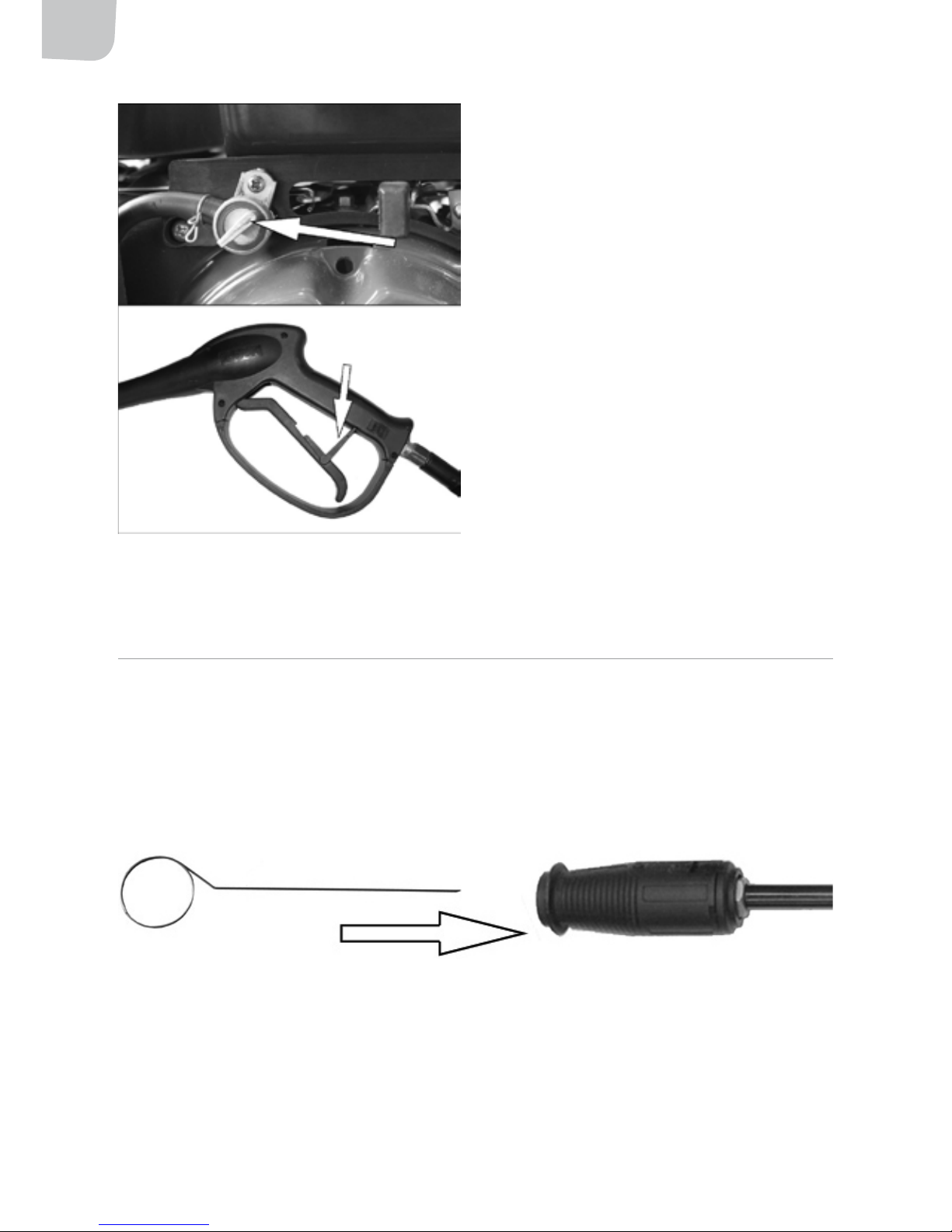

7� Sätt avtryckarspärren i låst läge�
Avtryckarspärr
(låst läge)
8� Stäng bränslekranen�
UNDERHÅLL
RENSNING AV MUNSTYCKE
1� Stäng av apparaten och stäng vattenkranen�
2� Tryckavlasta apparaten genom att hålla avtryckaren intryckt tills inget vatten kommer ut
genom munstycket�
3� Lossa lansen från sprutpistolen�
4� Rensa munstycket med den medföljande nålen och dpola vatten baklänges genom mun-
stycket�
Nål för rensning av munstycke
5� Spola vatten genom lansen under 30 sekunder för att avlägsna eventuella lösa partiklar�
6� Montera lansen på sprutpistolen och öppna vattenkranen�
RENGÖRING AV VATTENINLOPPSFILTER
Kontrollera ltret regelbundet och rengör, om så behövs�
Table of contents
Languages:
Other Hamron Pressure Washer manuals

Hamron
Hamron HPW140-B User manual

Hamron
Hamron HPW-140 User manual

Hamron
Hamron 220-115 User manual

Hamron
Hamron 220-142 User manual

Hamron
Hamron 220-137 User manual

Hamron
Hamron 220-141 User manual

Hamron
Hamron 220-131 User manual

Hamron
Hamron 220-151 User manual

Hamron
Hamron 220-116 User manual

Hamron
Hamron 001-200 User manual
Popular Pressure Washer manuals by other brands

Evolution
Evolution GF10150PHR operating instructions

Kärcher
Kärcher K 5.520 manual

VONROC
VONROC PW501AC Original instructions

Porter-Cable
Porter-Cable D25806-025-2 instruction manual

Dibo
Dibo JMB-ME 200/15 TG AK Original instruction manual

Briggs & Stratton
Briggs & Stratton SpeedClean 020239-0 owner's manual
