Hans Grohe Axor One 45720000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Magyar 8
Suomi 9
Svenska 9
Lietuviškai 10
Hrvatski 10
Türkçe 11
Română 11
Ελληνικά 12
Slovenski 12
Estonia 13
Latvian 13
Srpski 14
Norsk 14
БЪЛГАРСКИ 15
Shqip 15
16 
Axor One
45720000

Montage
siehe Seite 17
Reinigung (siehe Seite 19) und bei-
liegende Broschüre
Serviceteile (siehe Seite 17)
Bedienung (siehe Seite 17)
Durchflussdiagramm
(siehe Seite 18)
Maße (siehe Seite 18)
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Die Brause darf nur zur Bade-, Hygiene- und Körper-
reinigungszwecke eingesetzt werden.
Montagehinweise
• Der vormontierte Filtereinsatz muss verwendet werden,
um den Normdurchfluss der Handbrause zu gewähr-
leisten und um Schmutzeinspülungen aus dem Lei-
tungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädi-
gungen an Funktionsteilen der Handbrause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Montage
voir pages 17
Nettoyage (voir pages 19) et bro-
chure ci-jointe
Pièces détachées (voir pages 17)
Instructions de service (voir
pages 17)
Diagramme du débit
(voir pages 18)
Dimensions (voir pages 18)
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
La douchette ne doit servir qu'a se doucher, à se
nettoyer et à pratiquer une hygiène corporelle.
Instructions pour le montage
• La garniture filtrante prémontée doit être utilisée pour
garantir le débit normal de la douchette et éviter l'infil-
tration de saletés provenant du réseau de conduites.
Ces infiltrations de saletés risquent de porter préjudice
et/ou d'endommager les éléments fonctionnels de la
douchette et n'entrent pas dans le cadre de la respon-
sabilité de Hansgrohe.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
2

Assembly
see page 17

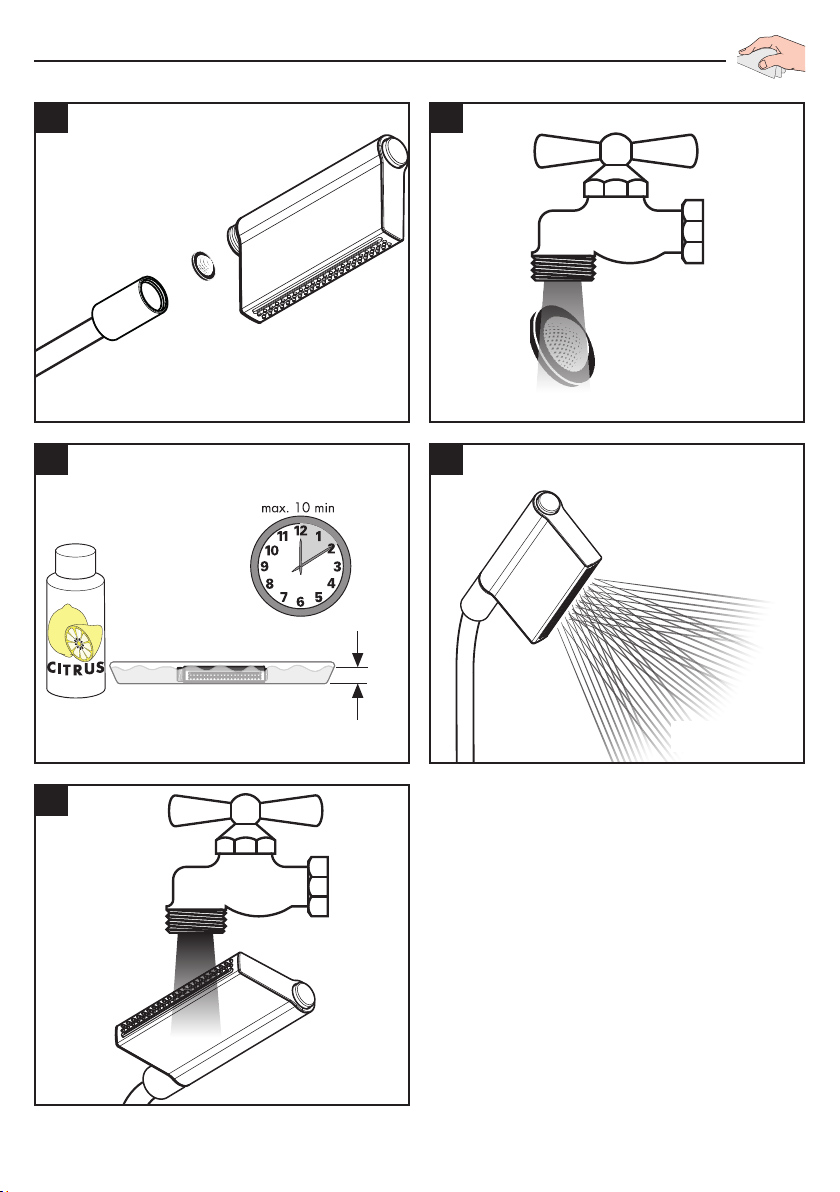

Cleaning (see page 19) and en-
closed brochure
Spare parts (see page 17)
Operation (see page 17)

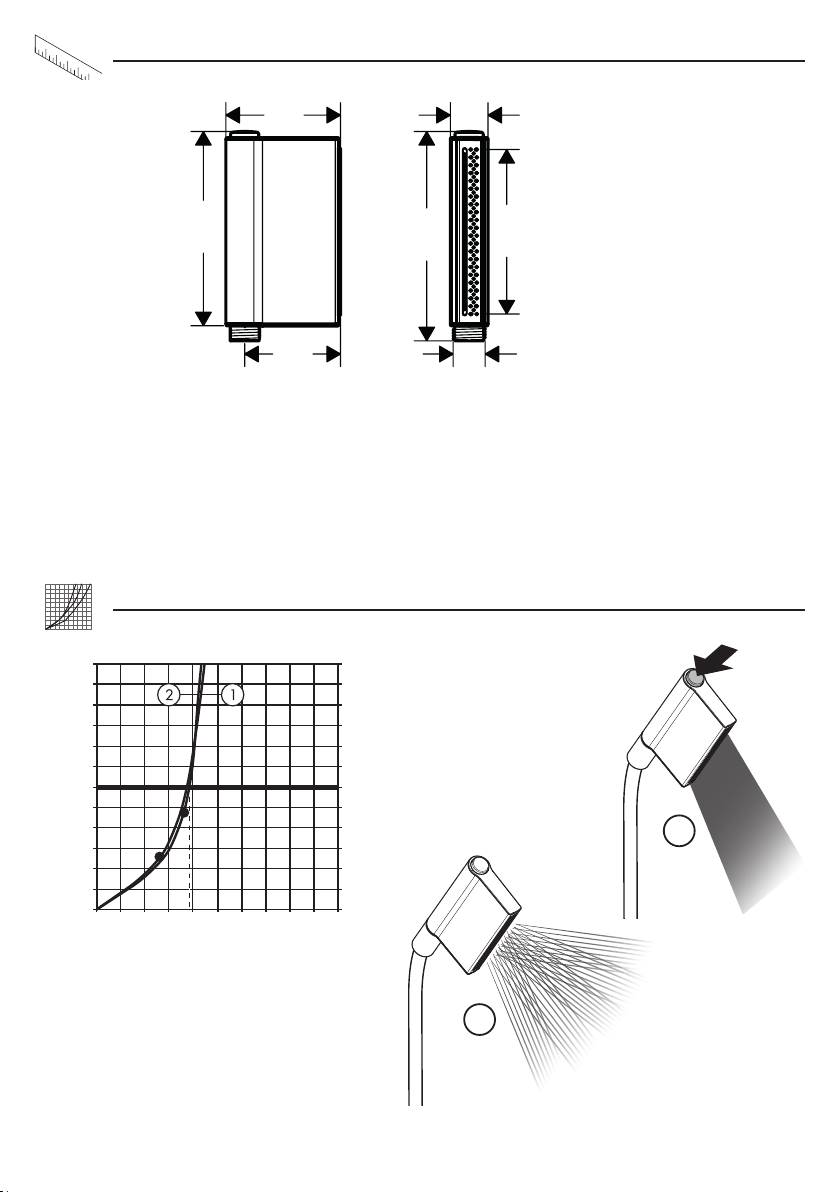

Flow diagram
(see page 18)
Dimensions (see page 18)
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The shower may only be used for bathing, hygiene
and body cleaning purposes.
Installation Instructions
• The premounted filter insert must be used to ensure
a normal flow of the shower and to prevent dirt from
entering through the pipes. Dirt entering can affect the
function and/or lead to damages to the shower. Hans-
grohe will not be held liable for this type of damage.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Montaggio
vedi pagg. 17
Pulitura (vedi pagg. 19) e brochure
allegata
Parti di ricambio (vedi pagg. 17)
Procedura (vedi pagg. 17)
Diagramma flusso
(vedi pagg. 18)
Ingombri (vedi pagg. 18)
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
La doccia deve essere impiegata solo per il bagno e
utilizzo igienico e pulizia del corpo.
Istruzioni per il montaggio
• L'inserto filtrante premontato deve essere utilizzato per
garantire il flusso normale della doccetta e per evitare
risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o
danneggiare parti funzionali della doccetta. Per danni
risultanti da ciò non risponde la Hansgrohe
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
3

Montaje
ver página 17
Limpiar (ver página 19) y folleto
anexo
Repuestos (ver página 17)
Manejo (ver página 17)
Diagrama de circulación
(ver página 18)
Dimensiones (ver página 18)
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
La roseta de ducha solo debe utilizarse para fines
de baño, higiene y limpieza corporal.
Indicaciones para el montaje
• El inserto de filtro premontado debe utilizarse para
garantizar el caudal normado de la ducha manual y
evitar que penetre suciedad procedente de la red de
conducción. La suciedad puede limitar el funciona-
miento y provocar daños en partes funcionales de
la ducha manual. Hansgrohe no asumirá ninguna
responsabilidad por los daños que de ello se deriven.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Montage
zie blz. 17
Reinigen (zie blz. 19) en bijgevoeg-
de brochure
Service onderdelen (zie blz. 17)
Bediening (zie blz. 17)
Doorstroomdiagram
(zie blz. 18)
Maten (zie blz. 18)
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
De douche uitsluitend toepassen in badkamers ten
behoeve van lichaamsreiniging.
Montage-instructies
• Het voorgemonteerde filterelement moet gebruikt
worden om het normdebiet van de handdouche te
garanderen en om vuil uit de waterleiding te weren.
Vuil uit de waterleiding kan de werking negatief
beïnvloeden en / of de handdouche beschadigen;
voor daaruit voortvloeiende schade is Hansgrohe niet
aansprakelijk.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
4

Montering
se s. 17
Rengøring (se s. 19) og vedlagt
brochure
Reservedele (se s. 17)
Brugsanvisning (se s. 17)
Gennemstrømningsdiagram
(se s. 18)
Målene (se s. 18)
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Bruseren må kun bruges til at bruse, til hygiejne og
rengøring af kroppen.
Monteringsanvisninger
• For at garantere håndbruserens standardgennem-
strømning og for at undgå tilsmudsninger fra lednings-
nettet, skal man bruge den formonterede filterindsats.
Tilsmudsningen kan påvirke funktionen og/eller føres
til skader på håndbruserens funktionskomponenter.
Hans Grohe er ikke ansvarligt for heraf resulterende
skader
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Montagem
ver página 17
Limpeza (ver página 19) e brochura
em anexo
Peças de substituição (ver página
17)
Funcionamento (ver página 17)
Fluxograma
(ver página 18)
Medidas (ver página 18)
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O chuveiro só pode ser utilizado para fins de
higiene pessoal.
Avisos de montagem
• O elemento filtrante pré-montado tem que ser utiliza-
do para garantir o fluxo normalizado do chuveiro de
mão e para evitar a entrada de sujidade proveniente
da rede. A sujidade proveniente da rede pode influen-
ciar o funcionamento e/ou provocar danos nas peças
funcionais do chuveiro de mão. A Hansgrohe não se
responsabiliza por danos daí resultantes.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
5

Montaż
patrz strona 17
Czyszczenie (patrz strona 19) i dołą-
czona broszura
Części serwisowe (patrz strona 17)
Obsługa (patrz strona 17)
Schemat przepływu
(patrz strona 18)
Wymiary (patrz strona 18)
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Należy użyć zamontowaną uprzednio wkładkę filtra,
aby zapewnić przepisowy przepływ przez prysznic
ręczny i zapobiec przedostawaniu się zanieczyszczeń
z instalacji sieciowej. Przedostające się zanieczysz-
czenia mogą mieć negatywny wpływ na działanie
i/lub prowadzić do usterek w działaniu elementów
prysznica ręcznego; za powstałe z tego tytułu szkody
firma Hansgrohe nie ponosi odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,25 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Montáž
viz strana 17
Čištění (viz strana 19) a přiložená
brožura
Servisní díly (viz strana 17)
Ovládání (viz strana 17)
Diagram průtoku
(viz strana 18)
Rozmìry (viz strana 18)
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Sprcha smí být používána pouze za účelem koupání
a tělesné hygieny.
Pokyny k montáži
• Pro zaručení normalního průtoku ruční sprchy a
zabránění vzniku usazenin z přívodního vedení se
musí použít předmontovaná filtrační vložka. Usazeniny
nečistot mohou ovlivnit funkci sprchy a/nebo vést k po-
škození funkčních dílů sprchy. Za takto vzniklé škody
firma Hansgrohe neručí.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
6

Montáž
viď strana 17
Čistenie (viď strana 19) a priložená
brožúra
Servisné diely (viď strana 17)
Obsluha (viď strana 17)
Diagram prietoku
(viď strana 18)
Rozmery (viď strana 18)
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Sprcha sa smie používať len na účely kúpania a
telesnej hygieny.
Pokyny pre montáž
• Predmontovaná filtračná vložka sa musí použiť, aby sa
zaručil normovaný prietok ručnej sprchy a odstránili
naplaveniny nečistôt z rozvodnej siete. Naplaveniny
nečistôt môžu ovplyvniť funkčnosť a/alebo môžu viesť
k poškodeniam funkčných dielov ručnej sprchy, pričom
za takto spôsobené škody spoločnosť Hansgrohe
neručí.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
安装
参见第页 17
清洗 (参见第页19)并附有小
手册
备用零件 (参见第页17)
操作 (参见第页17)
流量示意图
(参见第页18)
大小 (参见第页18)
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该莲蓬头仅允许作淋浴、卫生保健和身体清洁
目的使用。
安装提示
• 必须使用预装配好的过滤器芯，以保障手持花
洒达到标准水流量并避免从管网中冲出污物。
污物可损害功能和/或导致损坏手持花洒的功能
件，对由此所产生的损害汉斯格雅公司将不承
担责任。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,25-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
7

Монтаж
см. стр. 17
Очистка (см. стр. 19) и прилагае-
мая брошюра
Κомплеκт (см. стр. 17)
Эксплуатация (см. стр. 17)
Схема потока
(см. стр. 18)
Размеры (см. стр. 18)
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Источник разбрызгивания разрешается исполь-
зовать только в гигиенических целях для принятия
ванны и личной гигиены.
Указания по монтажу
• Необходимо установить предварительно смонтиро-
ванный фильтрующий элемент, чтобы обеспечить
нормальный поток для ручного душа и предотвра-
тить попадание загрязнений из канализационной
сети. Попадание загрязнений ухудшает работу и/
или приводит к повреждению функциональных
деталей ручного душа. Компания Hansgrohe не
несет ответственности за ущерб, причиненный в
результате несоблюдения этого требования
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,25 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Szerelés
lásd a oldalon 17
Tisztítás (lásd a oldalon 19) és mellé-
kelt brossúrával
Tartozékok (lásd a oldalon 17)
Használat (lásd a oldalon 17)
Átfolyási diagramm
(lásd a oldalon 18)
Méretet (lásd a oldalon 18)
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A zuhanyt csak fürdő- higiéniai- és testtisztítási célra
szabad használni.
Szerelési utasítások
• Az előre felszerelt szűrőbetétet kell használni a
kézi zuhany szabvány átfolyásának biztosításához,
és hogy elkerülje a szennyeződések befolyását a
vezetékből. A szennyeződések befolyásolhatják a
működést és /vagy a kézi zuhany működő részeinek
rongálódásához vezethetnek, az ebből származó
károkért a Hansgrohe nem vállal felelőséget
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
8

Asennus
katso sivu 17
Puhdistus (katso sivu 19) ja oheinen
esite
Varaosat (katso sivu 17)
Käyttö (katso sivu 17)
Virtausdiagrammi
(katso sivu 18)
Mitat (katso sivu 18)
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Suihkua saa käyttää vain kylpy-, hygienia ja kehon-
puhdistustarkoituksiin.
Asennusohjeet
• Esiasennettua suodatinpatruunaa on käytettävä, jotta
käsisuihkun normaali läpivirtaus on taattu ja likahiuk-
kasten huuhtoutuminen vesijohtoverkostosta estyy.
Likahiukkaskertymät voivat aiheuttaa toimintahäiriöitä
ja/tai vahingoittaa käsisuihkun toiminnallisia osia,
Hansgrohe ei vastaa näin syntyvistä vaurioista.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Montering
se sidan 17
Rengöring (se sidan 19) och medföl-
jande broschyr
Reservdelar (se sidan 17)
Hantering (se sidan 17)
Flödesschema
(se sidan 18)
Måtten (se sidan 18)
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Duschen får bar användas till dusch-, bad- och
personlig hygien.
Monteringsanvisningar
• Den förmonterade filterinsatsen måste användas om
normalflödet hos handduschen ska vara garanterat
och för att undvika att smuts spolas in från ledningsnä-
tet. Smuts som spolas in kan påverka funktionen och/
eller leda till skador på funktionsdelar i handduschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
9

Montavimas
žr. psl. 17
Valymas (žr. psl. 19) ir pridedama
brošiūra
Atsarginės dalys (žr. psl. 17)
Eksploatacija (žr. psl. 17)
Pralaidumo diagrama
(žr. psl. 18)
Išmatavimai (žr. psl. 18)
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Dušo galva naudojama tik maudymosi, higieniniais ir
kūno švarinimo tikslais.
Montavimo instrukcija
• Reikia naudoti sumontuotą filtro elementą, kad būtų už-
tikrintas norminis per rankinį dušą pratekantis srautas
ir būtų išvengta teršalų, galinčių patekti iš vamzdyno.
Patekę teršalai gali pakenkti veikimui ir/arba sugadinti
veikiančias dalis. Už žalą, atsiradusią dėl šių priežas-
čių, bendrovė „Hansgrohe" neatsako.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,25 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Sastavljanje
pogledaj stranicu 17
Čišćenje (pogledaj stranicu 19) i
priložena brošura
Rezervni djelovi (pogledaj strani-
cu 17)
Upotreba (pogledaj stranicu 17)
Dijagram protoka
(pogledaj stranicu 18)
Mjere (pogledaj stranicu 18)
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Tuš se smije primjenjivati samo za kupanje, tuširanje i
osobnu higijenu.
Upute za montažu
• Mora se rabiti predmontirani filtarski umetak, kako
bi se regulirao protok vode kroz ručni tuš i izbjeglo
unošenje prljavštine iz vodovoda. Prljavština može
dovesti do djelomičnog ili potpunog oštećenja dijelo-
va ručnog tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
10

Montajı
bakınız sayfa 17
Temizleme (bakınız sayfa 19) ve
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 17)
Kullanımı (bakınız sayfa 17)
Akış diyagramı
(bakınız sayfa 18)
Ölçüleri (bakınız sayfa 18)
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Su püskürtücü yalnızca banyo, hijyen ve yıkanma
amaçları için kullanılabilir.
Montaj açıklamaları
• Ön montajı yapılan filtre elemanı, el püskürtücüsü-
nün standart akışını sağlamak ve hat şebekesindeki
kirlenmeleri önlemek için kullanılmalıdır. Kirlenmeler
işlevi olumsuz etkileyebilir ve/veya el püskürtücüsünün
işlev parçalarında hasarlara yol açabilir. Hansgrohe,
bundan dolayı kaynaklanabilecek hasarlara karşı
sorumluluk üstlenmez.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Montare
vezi pag. 17
Curăţare (vezi pag. 19) şi broşura
alăturată
Piese de schimb (vezi pag. 17)
Utilizare (vezi pag. 17)
Diagrama de debit
(vezi pag. 18)
Dimensiuni (vezi pag. 18)
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
Duşul poate fi utilizat doar în scopuri de spălare,
igienizare şi de întreţinere a igienei corporale.
Instrucţiuni de montare
• Cartuşul de filtru premontat se va utiliza pentru asigu-
rarea debitului normal al telefonului de duş şi pentru
evitarea penetrării impurităţilor din reţeaua de apă.
Aceste impurităţi pot afecta funcţionarea duşului şi/
sau pot cauza deteriorarea elementelor funcţionale
ale telefonului de duş, firma Hansgrohe nu-şi asumă
răspunderea pentru daunele cauzate de aceste
impurităţi
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
11

Συναρμολόγηση
βλ. Σελίδα 17
Καθαρισμός (βλ. Σελίδα 19) και
συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. Σελίδα 17)
Χειρισμός (βλ. Σελίδα 17)
Διάγραμμα ροής
(βλ. Σελίδα 18)
Διαστάσεις (βλ. Σελίδα 18)
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να απο-
φεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα στο
ντους και το σώμα.
Το ντους επιτρέπεται να χρησιμοποιείται μόνο για το
μπάνιο, τον καθαρισμό και την υγιεινή του σώματος.
Οδηγίες συναρμολόγησης
• Το τοποθετημένο στοιχείο φίλτρου πρέπει να χρη-
σιμοποιηθεί, για να διασφαλιστεί η αναγκαία ροή
νερού του τηλεφώνου του ντους και να αποφευχθεί η
εκροή ακαθαρσιών από το δίκτυο παροχής ύδατος. Η
εκροή ακαθαρσιών μπορεί να επηρεάσει τη λειτουργία
και/ή να προκαλέσει ζημιές σε λειτουργικά μέρη του
τηλεφώνου του ντους, για τις οποίες η Hansgrohe δεν
ευθύνεται.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Montaža
glejte stran 17
Čiščenje (glejte stran 19) in priložena
brošura
Rezervni deli (glejte stran 17)
Upravljanje (glejte stran 17)
Diagram pretoka
(glejte stran 18)
Mere (glejte stran 18)
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Izogibati se je treba stiku prhalnega curka z obču-
tljivimi deli telesa (npr. očmi). Med telesom in prho
mora biti vedno zadosten razmik.
Prha se sme uporabljati le z namenom vzdrževanja
higiene oziroma umivanja kopalnice in telesa.
Navodila za montažo
• Za zagotovitev standardiziranega pretoka ročne prhe
in za preprečevanje vtoka umazanije iz vodovodnega
omrežja se mora uporabiti predmontiran filtrski vložek.
Vtok umazanije lahko poslabša delovanje ročne prhe
in/ali pripelje do poškodovanja njenih funkcionalnih
delov. Za tako nastalo škodo podj. Hansgrohe ne
odgovarja
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
12

Paigaldamine
vt lk 17
Puhastamine (vt lk 19) ja kaasas-
olev brošüür
Varuosad (vt lk 17)
Kasutamine (vt lk 17)
Läbivooludiagramm
(vt lk 18)
Mõõtude (vt lk 18)
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Duši veejoad ei tohi kokku puutuda tundlike keha-
osadega (nt silmad). Jätke duši ja keha vahele piisav
vahe.
Dušši tohib kasutada ainult vanniskäimiseks, hügiee-
niks ja keha pesemiseks.
Paigaldamisjuhised
• Käsiduši normaalse läbivoolu tagamiseks ja torustikust
pärit mustuse vältimiseks tuleb kasutada eelmontee-
ritud filtrit. Mustus võib talitlust halvendada ja/või
tekitada käsiduši talitlusosadel kahjustusi, mille korral
Hansgrohe ei vastuta.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,25 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Montāža
skat. lpp. 17
Tīrīšana (skat. lpp. 19) un klāt pievie-
notais buklets
Rezerves daļas (skat. lpp. 17)
Lietošana (skat. lpp. 17)
Caurplūdes diagramma
(skat. lpp. 18)
Izmērus (skat. lpp. 18)
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
Dušu drīkst izmantot vienīgi vannošanās, higiēnas un
ķermeņa tīrīšanas nolūkiem.
Norādījumi montāžai
• Iepriekš iemontētais filtra elements ir jāizmanto, lai
nodrošinātu normālu plūsmu dušas sprauslās un izvai-
rītos no netīrumu ieplūšanas no ūdensvada. Netīrumu
ieplūšana var ietekmēt funkciju un/vai radīt bojājumus
dušas sprauslas elementos, par šādiem bojājumiem
Hansgrohe neatbild.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
13

Montaža
vidi stranu 17
Čišćenje (vidi stranu 19) i priložena
brošura
Rezervni delovi (vidi stranu 17)
Rukovanje (vidi stranu 17)
Dijagram protoka
(vidi stranu 18)
Mere (vidi stranu 18)
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
Tuš sme da se koristi samo za kupanje, tuširanje i
ličnu higijenu.
Instrukcije za montažu
• Mora se koristiti predmontirani filterski uložak, kako
bi se regulisao protok vode kroz ručni tuš i izbeglo
prodiranje prljavštine iz vodovoda. Prljavština može
dovesti do delimičnog ili potpunog oštećenja delova
ručnog tuša. Za eventualna oštećenja prouzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Montasje
se side 17
Rengjøring (se side 19) og vedlagt
brosjyre
Servicedeler (se side 17)
Betjening (se side 17)
Gjennomstrømningsdiagram
(se side 18)
Mål (se side 18)
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Dusjen skal kun brukes for bading, til hygieneformål
og til kroppsrengjøring
Montagehenvisninger
• Den forhåndsmonterte filterinnsatsen skal brukes for
å garantere hånddusjens standardgjennomstrømning
og for å forhindre smussinnspylinger fra ledningsnet-
tet. Smussinnspylinger kan påvirke funksjonen negativt
og/eller føre til skader på hånddusjens funksjonsdeler.
Hansgrohe påtar seg inget ansvar for skader som
resulteres av dette.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
14

Монтаж
вижте стр. 17
Почистване (вижте стр. 19) и при-
ложена брошура
Сервизни части (вижте стр. 17)
Обслужване (вижте стр. 17)
Диаграма на потока
(вижте стр. 18)
Размери (вижте стр. 18)
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Трябва да се избягва контакта на струите на раз-
пръсквателя с чувствителни части на тялото (напр.
очите). Между разпръсквателя и тялото трябва да
се спазва достатъчно разстояние.
Позволено е използването на разпръсквателя
само за къпане, хигиена и цели на почистване на
тялото.
Указания за монтаж
• Предварително монтираната филтърна вложка
трябва да се използва, за да се осигури нормалния
поток към ръчния разпръсквател и да се избегне
натрупване на замърсявания от водопроводната
мрежа. Натрупването на замърсявания може да
наруши функцията и/или да доведе до увреждания
на функционалните части на ръчния разпръсквател,
Hansgrohe не носи отговорност за получилите се по
този начин щети
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,25 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Montimi
shih faqen 17
Pastrimi (shih faqen 19) dhe
broshura bashkëngjitur
Pjesët e servisit (shih faqen 17)
Përdorimi (shih faqen 17)
Diagrami i qarkullimit
(shih faqen 18)
Përmasat (shih faqen 18)
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
Dushi duhet të përdoret vetëm për qëllimet e
banjave, të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Njësia e montuar e filtrit duhet përdorur për të
garantuar një rendiment rrjedhjeje të spërkatëses
së dorës në bazë të normës si dhe për të evituar
thithjen e papastërtive nga rrjeti i ujësjellësit. Ndotjet
mund të ndikojnë në mënyrë negative në dhe mund
të dëmtojnë pjesët funksionale të spërkatëses së
dorës. Hansgrohe nuk mban përgjegjësi për dëmet e
shkaktuara në këtë mënyrë.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
Presioni i rekomanduar: 0,25 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
15


17
19

17
17

18
18












•




Hansgrohe


0,6 
0,4- 0,25 
PSI 147101
60°C 
470°C 


16

17
Montage
Bedienung
Serviceteile
94246000

18
Maße
Durchflussdiagramm
124
73
61
24
134
105
G 1/2
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
Axor One
45720000
1
2

19
Reinigung
25 mm
3 4
1 2
5
> 1 min

20
Prüfzeichen
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 04/2016 9.04139.01
