Hans Grohe Aquaclub Set 27309 Series User manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

Unica Vario
28656XXX
Aquaclub Set
27310XXX
Porter Set
Aquaclub 1
27589XXX
Aquaclub Set
27309XXX
Montageanleitung

2
DOptimaleFunktionnurinVerbindungmitHansgroheHandbrausen
und Hansgrohe Brausenschläuchen garantiert.
Brausenschläuche sind nur zum Anschluss von Brausen an
Armaturen geeignet. Eine Absperrung nach dem Schlauch in
Fließrichtung ist unzulässig!
FUne function optimale est seulement garantie en combinaison
avec des douches à main et des flexibles Hansgrohe.
Les flexibles de douche ne doivent être utilisés que pour le
raccordement d ’une douche à main à un robinet. Le montage
d ’un système d ’arrêt après le flexible, en direction du courant
d ’eau est strictement interdit.
GB Optimal functioning is only guaranteed with the combination of Hansgrohe handshowers and
Hansgrohe shower hoses.
Shower hoses are only suitable for a connection from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
IFunzionalità ottimale solamente in combinazione con doccette e flessibili Hansgrohe.
I flessibili devono essere inseriti solo tra l ’uscita dell ’acqua e la doccetta. Non deve essere intro-
dotta alcuna prolunga tra il flessibile e l ’uscita dell ’acqua.
ESólo se garantiza una función óptima en combinación con teleduchas y flexos de Hansgrohe.
Los flexos deben usarse exclusivamente para la conexión entre grifería y teleducha. Cualquier
función de cierre tras el flexo y en la dirección del flujo del agua no está permitida.
NL Optimal funktioneren gegarandeerd bij kombinatie met Hansgrohe handdouche en
doucheslang.
De doucheslangen zijn alleen geschikt voor de aansluiting van douches aan kranen. Een versperring
ná de doucheslang in de stroomrichting is niet toelaatbaar.
DK Optimal funktion garanteres for anvendelse i forbindelse med Hansgrohe håndbrusere og Hansgrohe
bruseslanger.
Bruserslanger bør kun anvendes i forbindelse med tilslutning mellem brusere og armatur. Det er
ikke tilladt at montere en afspærringsventil mellem bruser og slange!
PO bom funcionamento é apenas garantido em combinação com chuveiros de mão e tubos flexíveis
Hansgrohe.
Os tubos flexíveis são apenas adequados para uma ligação do chuveiro à misturadora. Nunca
instale uma válvula de corte entre a misturadora e o tubo flexível.
PL Poprawność funkcjonowania gwarantowana tylko z główkami prysznicowymi i wężami pryszni-
cowymi Hansgrohe.
Węże prysznicowe przeznaczone są do podłączenia tylko z armaturą. Zabezpieczenie na wężu
jest niedopuszczalne.

3

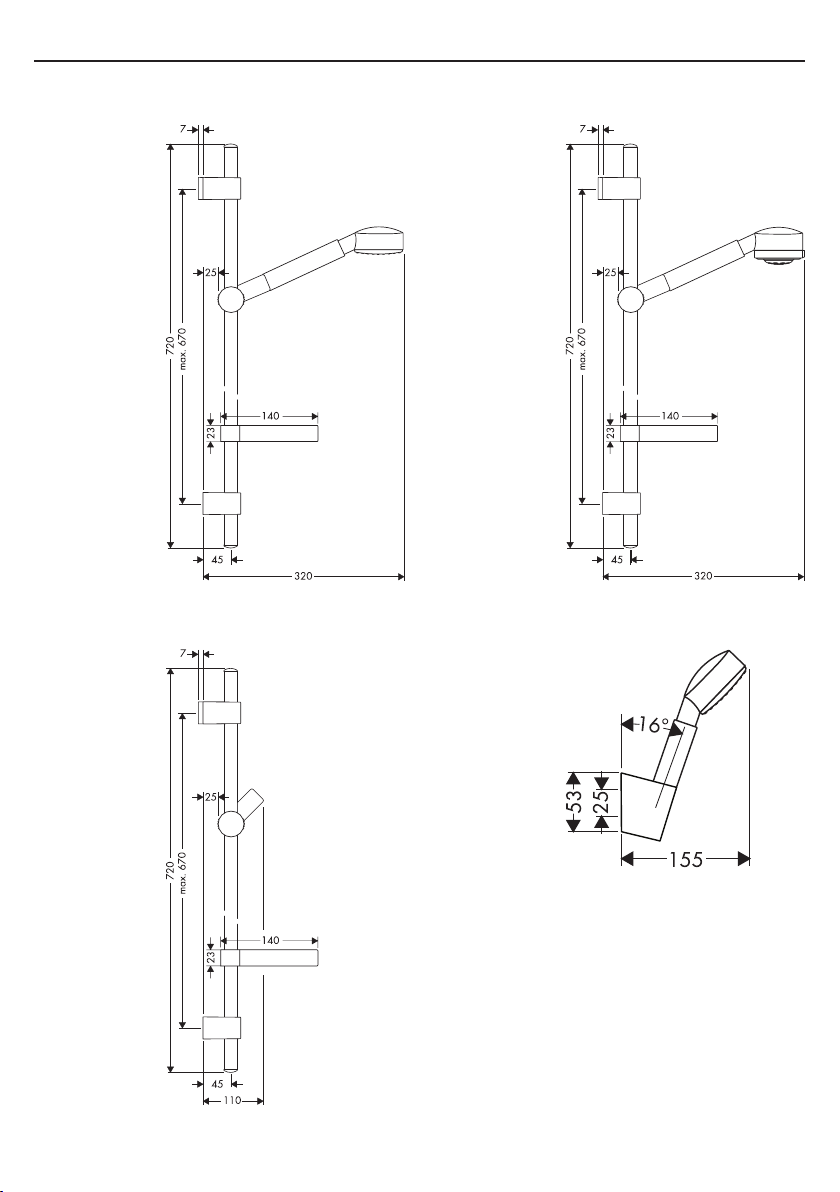

Aquaclub 3 Set
27310XXX
Aquaclub 1 Set
27309XXX
Porter Set Aquaclub 1
28589XXX
Unica Vario
28656XXX

4
Aquaclub 1
28352000
Aquaclub 3
28353000
Normalstrahl
Jet de pluie
Normal spray
Getto normale a pioggia
Chorro de lluvia
Normale douchestraal
Normalstråle
Operação normal
Strumień normalny
Normalstrahl
Jet de pluie
Normal spray
Getto normale a pioggia
Chorro de lluvia
Normale douchestraal
Normalstråle
Operação normal
Strumień normalny
Softstrahl
Jet doux aéré
Soft spray
Getto areato
Chorro espumoso
Softstraal
Softstråle
Operação soft
Strumień miękki
Tonic
Ab • ist die Funktion gewährleistet.
A partir de • le fonctionnement est garanti.
From • the function is guaranteed.
Dal • si garantisce la funzionalità.
Mínimo • para el correcto funcionamiento.
Vanaf • is het functioneren gegarandeerd.
Frau • er funktionen anvendelig.
• A partir deste ponto inicia-se o funcionamento correcto.
Od • możliwe jest funkcjonowanie

5
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60 °C
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bars = 147 PSI)
Température max. d'eau chaude: 60 °C
Claasification accoustique et débit
27309XXX / 27310XXX: ACS
Technical Data
Operating pressure: max. 0.6 MPa
Recommended operating pressure: 0.1 - 0.4 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 60 °C
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60 °C
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 60 °C
Technische gegevens
Werkdruk: max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI
Temperatuur warm water: max. 60 °C
Tekninske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60 °C
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60 °C
Dane techniczne
Ciśnienie
max. 0,6 MPa
Ciśnienie zalecane: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura
wody gorącej: max. 60° C

6
D
Bei der Montage des Produktes durch qualifi-
ziertes Fachpersonal ist darauf zu achten, dass
die Befestigungsfläche im gesamten Bereich
der Befestigung plan ist (keine vorstehenden Fu-
gen oder Fliesenversatz), der Wandaufbau für
eine Montage des Produktes geeignet ist und
insbesondere keine Schwachstellen aufweist.
Die beigelegten Schrauben und Dübel sind nur
für Beton geeignet. Bei anderen Wandaufbau-
ten sind die Herstellerangaben des Dübelher-
stellers zu beachten.
GB
Where the contractor mounts the product, he
should ensure that the entire area of the wall to
which the mounting plate is to be fitted, is flat
(no projecting joints or tiles sticking out), that
the structure of the wall is suitable for the instal-
lation of the product and has no weak points.
The enclosed screws and dowels are only
suitable for concrete. For another wall cons-
tructions the manufacturer‘s indications of the
dowel manufacturer have to be taken into ac-
count.
F
Lors du montage du produit par un ouvri-
er qualifié, il faut faire attention à ce que
la surface de fixation soit plane sur toute
son étendue (aucun dépassement de joint
ni de carrelage), que la construction de la
paroi soit adaptée à l‘installation du produ-
it et surtout ne présente aucun point faible.
Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres construc-
tions, il faudra tenir compte des préconisations
du fabriquant de cheville.
I
Quando il personale tecnico specializzato
esegue il montaggio del prodotto è neces-
sario assicurarsi che la superficie di fissag-
gio sia piana in tutta l’area di fissaggio
(senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia
adatta per il montaggio del prodotto e so-
prattutto che non ci siano dei punti deboli.
Le viti e i tasselli in dotazione sono adatti solo
per calcestruzzo. In caso di altre strutture della
parete vanno osservare le indicazioni del pro-
duttore dei tasselli.
E
En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que la
superficie de fijación en toda el área de la fijaci-
ón sea plana (sin juntas que sobresalen ni azule-
jos desplazados), que la estructura de la pared
sea adecuada para un montaje del producto
y que, ante todo, no presente puntos débiles.
Los tornillos y tacos adjuntos son sólo apro-
piados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
NL
Bij de montage van het produkt door een vak-
kundige installateur moet men erop letten dat
het bevestigingsoppervlak op één oppervlak zit
(dus geen opliggende voegen of verspringende
tegels), de wand geschikt is voor montage van
produkten en zeker geen zwakke plekken bevat.
De bijgevoegde schroeven en duvels zijn al-
leen geschikt voor beton. Bei andere wandso-
orten dient u te letten op de voorschriften van
de fabrikant van de schroeven en duvels.

7
DK
Ved montering er det vigtigt at sikre sig,
at hele befæstigelsesfladen er plan (ingen
ujævne fuger eller fliser), samt at væggen er
egnet til montering af produktet og specielt,
at væggen ikke har nogen svage punkter.
De medfølgende skruer og dübler er kun eg-
net til beton. Ved anden vægopbygning bør
producenten af dübler kontaktes for nærmere
information.
P
Durante a montagem do produto por técni-
cos qualificados, deve ter-se em atenção que
a superfície de fixação seja plana em toda
a área da fixação (sem juntas sobrepostas/
salientes ou ladrilhos deslocados), que o dis-
positivo de montagem na parede seja ade-
quado para uma montagem na parede e que
este não apresente nenhuns pontos fracos.
Os parafusos e buchas incluídos no volume
de fornecimento são apenas adequados para
betão. Para outros métodos de montagem na
parede devem ser respeitadas as indicações
do fabricante das buchas.
PL
Przy montażu produktu przez wykwalikowany
personel fachowy należy zważać na to, by
powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin
wzgl. wzajemnie przesuniętych płytek), rodzaj
ściany nadawał się do montażu produktu i
zwłaszcza, by nie było żadnych słabych stron.
Umieszczone w dostawie śruby i kołki
rozporowe są przeznaczone tylko do betonu.
Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta
kołków rozporowych.

8
DMaße möglichst dem Fliesenraster anpassen.
FAdapter si possible, les mesures à la dimension
des carreaux.
GB Adjust the dimensions to the tile pattern if
required.
IAdattare le misure alla dimensione delle pias-
trelle.
EAdaptar las medidas al retículo de los azule-
jos.
NL Maten indien mogelijk aan het tegelwerk
aanpassen.
DK Afpas om muligt målene med fugerne.
PSe possivel adaptar às medidas dos azule-
jos.
PL Wymiary należy dopasować do rastra podzia-
łu płytek ceramicznych na ścianie.

9
Montage/Assembly/Montaggio/Montaje/Montering/Montagem/Montaż
1
2 3a
3b 4 SW 5 mm
Silikon
*
Silikon (essigsäurefrei!)
Silicone (sans acide acétique !)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)
Silikon
*
Silikon (essigsäurefrei!)
Silicone (sans acide acétique !)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)

10
Porter Set Aquaclub 1
5 6
Silikon (essigsäurefrei!)
Silicone (sans acide acétique !)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)
*
Silikon
*

11

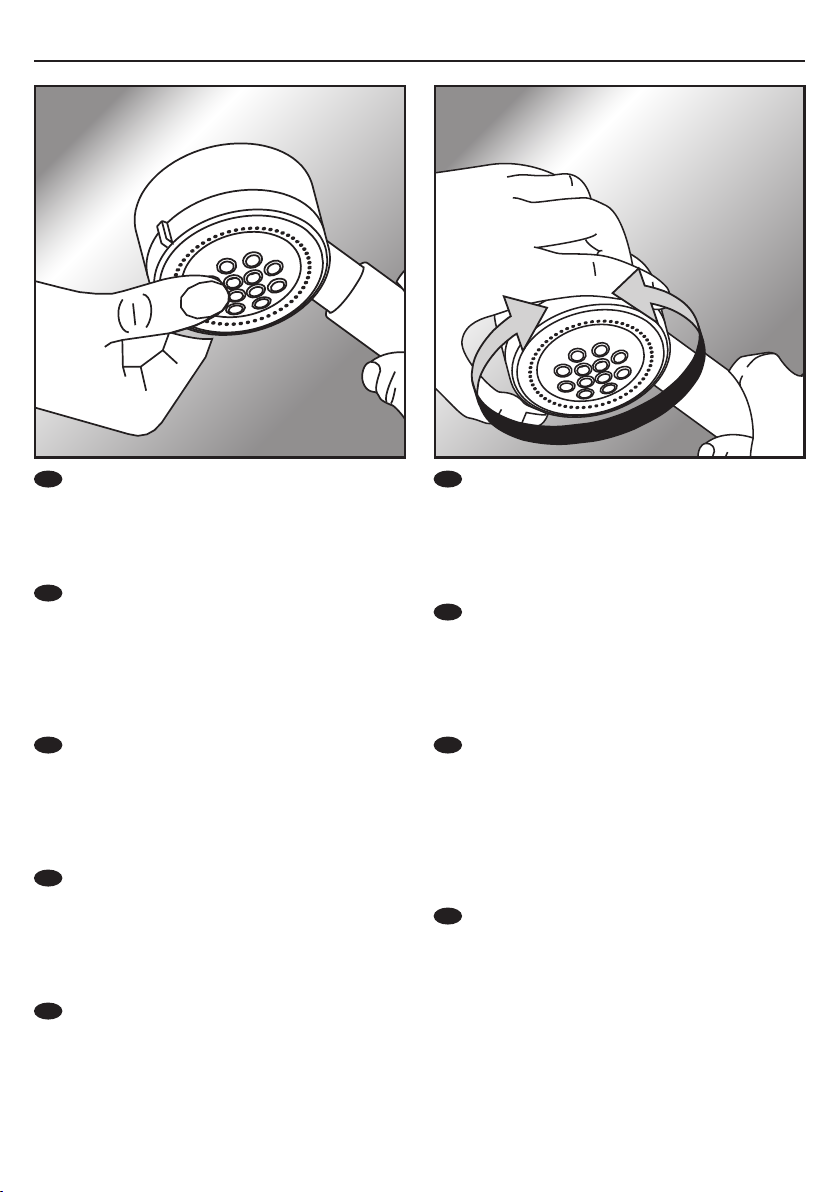

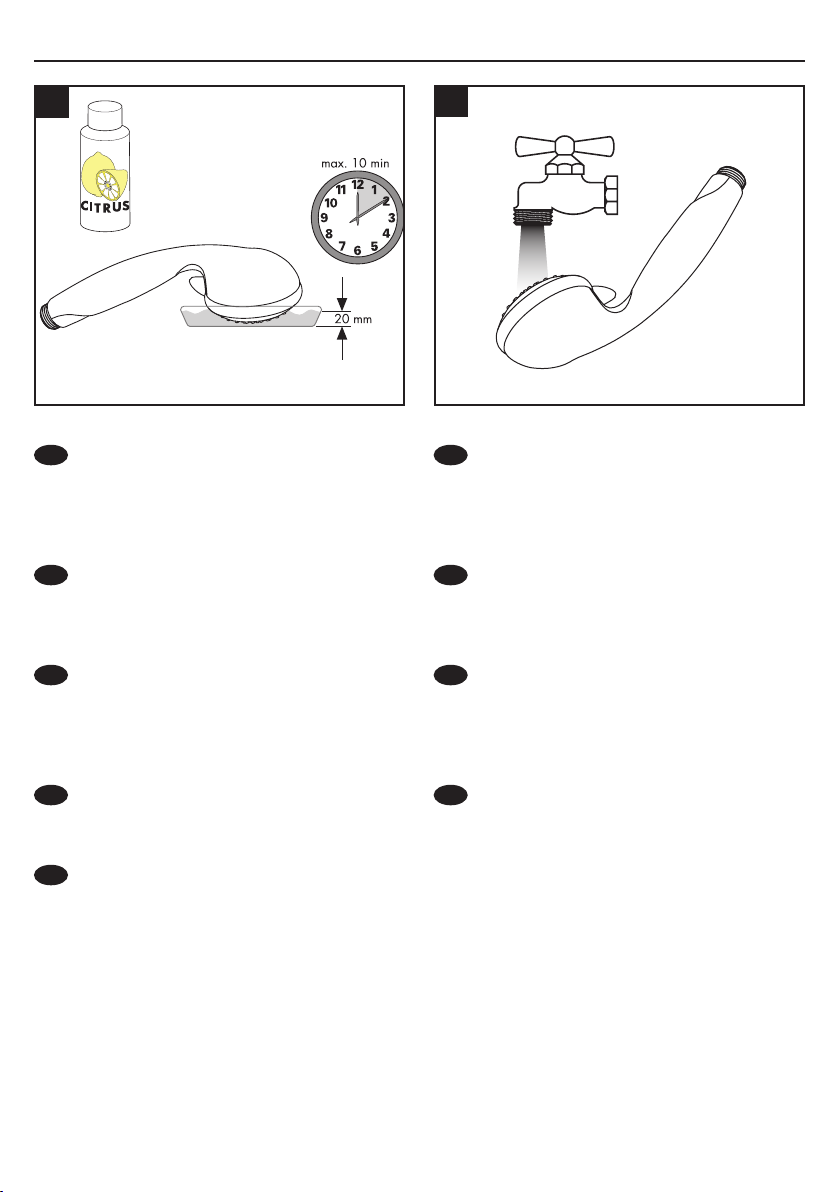

Reinigung/Nettoyage/Cleaning/Pulitura/Limpiar/Reinigen/Rengøring/Limpeza/Czyszczenie
DEinfach sauber: Kalk lässt sich von den
Noppen ganz leicht abrubbeln.
Durch das QuickClean-System werden
Kalkrückstände in den Strahlköpfen am
Brausenkopf automatisch beseitigt.
FLa propreté en toute simplicité: les dépôts
formés sur les buses élastiques en silicone
s’éliminent par un simple passage de la
main.
Le système QuickClean élimine automatique-
ment les dépôts de calcaire des ouvertures du
jet pluie.
GB Just clean: simply rub over the spray nozzles
to remove lime scale.
Hand shower with QuickClean®, the clea-
ning function against dirt. Small cleaning
pins remove the dirt deposits when the jet
types are changed.
IFacile da pulire: Il calcare viene eliminato
semplicemente dagli ugelli elastici in sili-
cone.
Il sistema QuickClean elimina automatica-
mente i depositi di calcare che si formano nei
fori del getto pioggia.
EFácil aseo: La cal se puede retirar sencilla-
mente frotando con los dedos de las toberas
elásticas de silicona.
Ducha manual con función de limpieza
QuickClean®. Cambiando del chorro, las
paqueñas espigas de limpieza eliminan
cualquier impureza.
QUICK
CLEAN
QUICK
CLEAN
NL Eenvoudig schoon: Kalk kan eenvoudig van
de noppen worden gewreven.
Handdouche met QuickClean®, de reini-
gingsfunctie tegen vuil. Bij het omstellen van
de straalsoorten verwijderen kleine reini-
gingspennen de vuilafzettingen.
DK Enkel rengøring: Det er let at fjerne kalkafle-
jringer fra stråledyserne.
Håndbruser med QuickClean®, rensefunk-
tionerne mod tilsmudsning. Ved skift mel-
lem stråleformen renser små rensestifter for
smudsaflejringer.
PSimplesmente limpo: o calcário pode ser
simplesmente retirado das saliências através
de fricção.
Chuveiro de mão com QuickClean®, a
função de limpeza contra sujidade. Durante
a modificação do tipo de jacto, pequenos
pernos de limpeza removem os depósitos de
sujidade.
PL Po prostu czysto: Pęczki można całkiem
łatwo oczyścić z kamienia.
Prysznic ręczny z funkcją czyszczenia
QuickClean®brudu. Przy przestawianiu rod-
zajów strumienia małe kołki czyszczące
usuwają nagromadzony brud.

12
Reinigung/Nettoyage/Cleaning/Pulitura/Limpiar/Reinigen/Rengøring/Limpeza/Czyszczenie
12
DHansgrohe Handbrausen können in Verbin-
dung mit hydraulisch und thermisch gesteu-
erten Durchlauferhitzern eingesetzt werden,
wenn der Fließdruck vor der Armatur min-
destens 0,15 MPa beträgt.
FLes douchettes Hansgrohe fonctionnent avec
les chauffe eaux instantanés à partir de 0,15
MPa de pression à condition.
GB Hansgrohe hand showers can be used to-
gether with hydraulically and thermically
controlled continuous flow heaters if the flow
pressure is at least 0,15 MPa in fornt of the
shower fitting.
ILe doccette Hansgrohe funzionano anche
con scaldabagni instantanel se la pressione
è di almeno 0,15 MPa.
ELas teleduchas de Hansgrohe se pueden ser
utilizado junto con calentadores continuos
de agua que sean manejados de manera
hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15
MPa.
NL Hansgrohe handdouches kunnen worden
gebruikt in combinatie met hydrolisch en
thermisch gestuurde doorstroomtoestellen
bij een minimale druk van 0,15 MPa.
DK Hansgrohe håndbrusere kan anvendes i for-
bindelse med hydraulisk og termisk styrede
gennemstrømningsvandvarmere, og ved et
tryk på min. 0,15 MPa.
POs chuveiros de mão Hansgrohe podem ser
utilizados com esquentadores controlados
quer hidráulica quer térmicamente desde que
a pressão seja no mínimo de 0,15 MPa.
PL Główki prysznicowe Hansgrohe mogą być
stosowane w połączeniu z hydraulicznie i
termicznie sterowanymi podgrzewaczami
przepływowymi, i przy ciśnieniu przepływu
przynajmniej 0,15 MPa.

13
DDie der Handbrause beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beeinträchtigen
und/oder zu Beschädigungen an Funktionsteilen der Handbrause führen, für hieraus ergebende
Schäden haftet Hansgrohe nicht.
FLe joint à filtre fourni avec la douchette à main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le fonctionnement de ce produit et même endom-
mager des pieces mobiles. Des réclamations à la suite de l’usage de la douchette sans joint-tamis
de hansgrohe ne peuvent pas faire partie de notre garantie.
GB The mesh washer must be insert to protect the hand shower against incoming dirt by pipework.
Incoming dirt leads to defects or/and can damage parts of the hand shower; such caused faults
voids all liability and guarantee claims.
IPer proteggere la doccetta da eventuali impurita provenienti dalle tubazioni dell’acqua, deve essere
inserito il filtro nell’impugnatura della doccetta stessa. Tali impurita possono infatti causare difetti
e/o danneggiare parti della doccetta; in questo caso la Hansgrohe non risponde dei danni.
ELa junta de filtración que se suministra con la teleducha evita que las partículas de suciedad proceden-
tes de las tuberías lleguen a la teleducha. Debe colocarse entre el flexo y la teleducha. Infiltraciones
de suciedad deterioran el funcionamiento de la teleducha y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de Hansgrohe.
NL Het bij de handdouche verpakte zeefje moet worden ingebouwd om vuil uit de waterleiding te weren.
Vuil uit de leidingen kan de werking van de handdouche negatief beïnvloeden en/of de handdouche
beschadigen. Voor deze schade is Hansgrohe niet verantwoordelijk.
DK Den vedlagte smudsfangssi skal indsættes i håndbruseren for at undgå snavs fra rørsystemet. Indskyllet
snavs kan have indflydelse på bruserens funktion og/eller føre til beskadigelser på håndbruserens
funktionsdele.
PO filtro de rede deve ser colocado para proteger o chuveiro de mão de areias e resíduos rovenientes
da tubagem. Resíduos e areias podem danificar componentes, ou provocar mau funcionamento do
chuveiro de mão; as avarias assim provocadas anulam a nossa responsabilidade e anulam a nossa
garantia.
PL Znajdujący się w opakowaniu ltr sitkowy musi zostać zainstalowany, aby skutecznie usuwać
zanieczyszczenia stałe znajdujące się w instalacji. Zanieczyszczenia, które przedostaną się do
główki prysznicowej z powodu braku takiego ltra sitkowego mogą spowodować jej uszkodzenie.
W takich przypadkach Hansgrohe nie ponosi odpowiedzialności za powstałe szkody.

14

15

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
03/2008 9.05671.01
