Montageanleitung
Cento
14050000

2
3
14050000
Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
安装连接软管
SW 10 mm SW 19 mm
50 N/cm

2
3
7
5
1
2
3
4
1.1
6
5a
8
Installationskitt
Mastic d'installation
Installation kit
(not included)
Mastice d'installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski
水管胶泥
X

4
5
Deutsch
Montage
Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft
werden!
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch einset-
zen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussschläuche und Gewindestift schie-
ben und mit Mutter festziehen.
4. Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
5. Zugstange mit Ablaufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmässig mit Waterdimmer
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer: 7 l/min 3 bar
Durchflussleistung ohne Waterdimmer: 14 l/min 3 bar
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen: beantragt
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 1,5 bar beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
Waterdimmer (Durchflußbegrenzer 5a), der hinter
dem Luftsprudler sitzt entfernt werden.

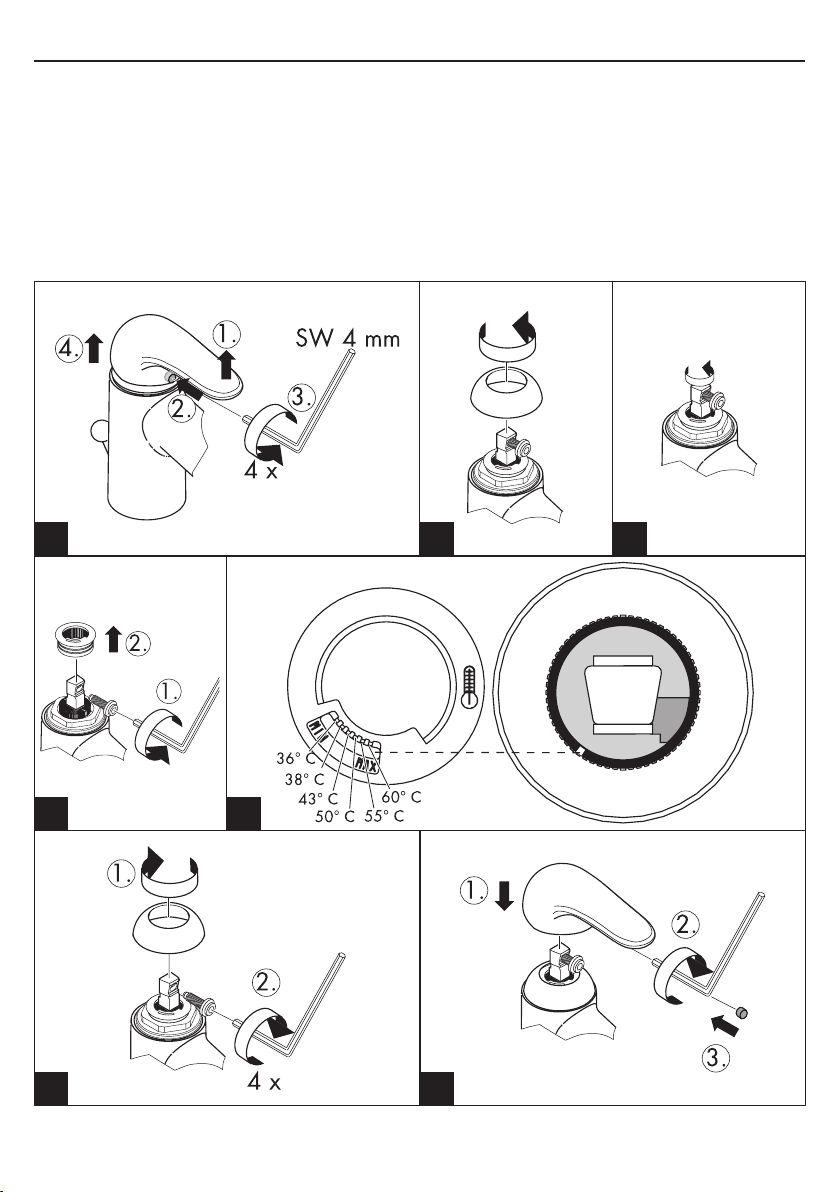

Einhandmischer mit Warmwasserbegrenzung, Jus-
tierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine Warm-
wassersperre nicht notwendig.

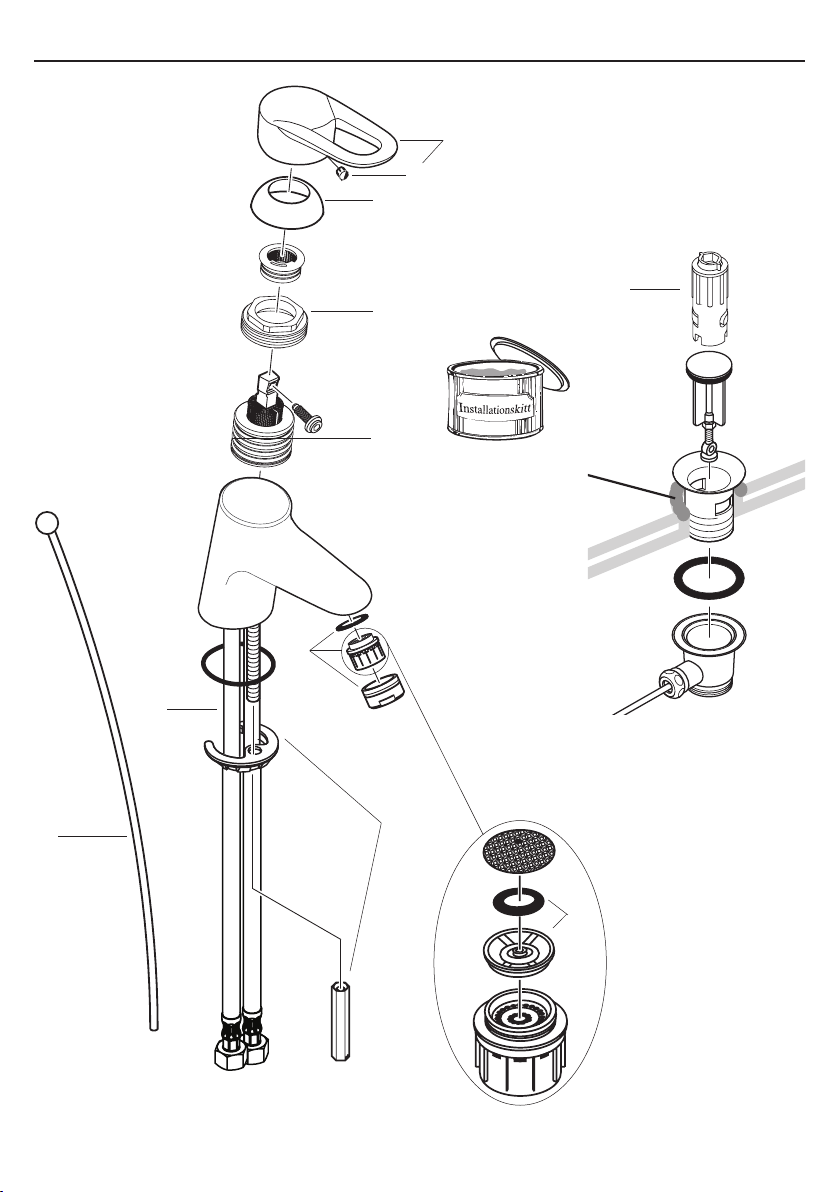

Serviceteile (siehe Seite 3)
1 Griff 14894000
1.1 Griffstopfen 96338000
2 Kappe 94192000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Luftsprudler (10) 13085000
6 Zugstange 92620000
7 Schaftbefestigung 96016000
8 Anschlussschlauch 97206000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfangenthalten)

4
5
Montage
La robinetterie doit être installée, rincée
et contrôlée conformément aux normes
valables!
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en placele disque métallique avec le
disque caoutchouc et serrer l'écrou.
4. Branchement impératif avec robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
5. Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou en appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Informations techniques
Cette robinetterie est équipée en série d’un
waterdimmer (limiteur de débit)
Débit avec waterdimmer à 3 bars: 7 l/min
Débit sans waterdimmer à 3 bars: 14 l/min
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Les mitigeurs monocommandes Hansgrohe fonction-
nent également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 1,5 bars.
Dans ce cas, veuillez enlever sur le mitigeur de
lavabo le waterdimmer (limiteur de débit 5a) qui
se trouve derrière le mousseur.
Français
Mitigeur avec limitation de la température: pour le
réglage voir page 14.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
1 étrier de commande 14894000
1.1 cache vis 96338000
2 rosace 94192000
3 écrou 9419400
4 cartouche cpl. 92730000
5 aérateur (10) 13085000
6 tirette cpl. 92620000
7 fixation cpl. 96016000
8 flexible de raccordement 97206000
Accessoires en option:
X clé de montage 58085000
(non livrés avec)

6
7
English
Assembly
The fitting must be installed, flushed and
tested after the valid norms!
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer over
the threaded pins and tighten the nuts.
4. Connect the supply pipes to the isolation
valves;
cold right - hot left.
5. Connect the pull rod to the pop-up waste.
The hot and cold water supply’s should be of equal
pressures.
Operation
The mixer is activated by lifting the lever handle.
Move to the left = hot water,
move to the right = cold water.
Technical Data
This mixer series-produced with waterdim-
mer (flow limiter)
Rate of flow with waterdimmer: 7 l/min 3 bars
Rate of flow without waterdimmer: 14 l/min 3 bars
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled con-
tinuous flow heaters if the flow pressure is at least
1.5 bars.
If the continuous water heater causes any problems
or there is not enough flow of water, the waterdimmer
(5a) located behind the aerator must be removed.
To adjust the hot water limiter on single lever mixers,
please see page 14.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3)
1 handle 14894000
1.1 screw cover 96338000
2 flange 94192000
3 nut 94194000
4 cartridge cpl. 92730000
5 aerator (10) 13085000
6 pop up rod 92620000
7 fixing set 96016000
8 connection hose 97206000
Special accessories
X special tool set 58085000
(not part of delivery)

6
7
Montaggio
La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
1. Spurgare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore ne lavabo.
3. Inserire la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare il dado.
4. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
5. Collegare la barra di trazione alle valvola di
scarico.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell'acqua fredda e dell'acqua calda.
Uso
Il miscelatore si apre sollevando la maniglia a
forma di staffa.
Rotazione verso sinistra = acqua calda, rotazione
verso destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim (limitatore di flusso).
Potenza di erogaz. con waterdimmer: 7 l/min 3 bar
Potenza di erogaz. senza waterdimmer: 14/min 3 bar
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 1,5 bar.
In questo caso togliere il waterdimmer (limitatore di
flusso 5a) che si trova dietro il rompigetto.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagi-
na 14. In combinazione con le caldaie istantanee,
il limitatore di erogazione di acqua calda non è
necessario.
Italiano
Parti di ricambio (vedi pagg. 3)
1 Maniglia 14894000
1.1 Tappino 96338000
2 Cappuccio 94192000
3 Dado 94194000
4 Cartuccia 92730000
5 Rompigetto (10) 13085000
6 Tirante 92620000
7 Set di fissaggio compl. 96016000
8 Raccordo flessibile 97206000
Accessori speciali
X chiave per montaggio 58085000
(non compresi)

8
9
Montaje
El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre la pieza roscada y apretar la
tuerca.
4. Empalmar los tubos de unión con las llares de
escuadra. Frío hacia la derecha, caliente hacia
la izquierda.
5. Unir la varilla del tirador al desagüe.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Giro hacia la izquierda = agua caliente, giro hacia
la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie „Wa-
terdimmer“.
Caudal máximo con waterdimmer: 7 l/min 3 bares
Caudal máximo sin waterdimmer: 14 l/min 3 bares
Presión en servicio: max. 10 bares
Presión recomendada en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores instantáneos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 1,5 bares.
En el caso arriba descrito hay que quitar el water-
dimmer (limitador del caudal 5a) el cual se encuentra
detrás del aireador.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 14.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Español
Repuestos (ver página 3)
1 Manecilla 14894000
1.1 Tapón 96338000
2 Florón 94192000
3 Tuerca 94194000
4 Cartucho 92730000
5 Aireador completo (10) 13085000
6 Tirador completo 92620000
7 Set de fijación completo 96016000
8 Conexión flexible 97206000
Opcional
X Llave de montaje 58085000
(no incluido)

8
9
Montage
Leidingen doorspoelen volgens Norm.
De mengkraan vervolgens monteren en
controleren!
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeve aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aanslui-
ten.
Links = warm water, rechts = koud water.
4. Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de koud- en warm wa-
teraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met Waterdimmer (doorstroombe-
grenzer).
Doorstroomcapaciteit met waterdimmer:7 l/min (3 bar))
Doorstroomcap. zonder waterdimmer: 14 l/min(3bar)
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
In dit geval moet de waterdimmer (doorstroom-re-
gelaar 5a) worden verwijderd.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbe-
grenzing niet noodzakelijk.
Nederlands
Service onderdelen (zie pag. 3)
1 greep 14894000
1.1 greepstopje 96338000
2 afdekkap 94192000
3 moer 94194000
4 kardoes kompl. 92730000
5 perlator kompl. (10) 13085000
6 trekstang kompl. 92620000
7 schachtbevestigingsset kompl. 96016000
8 aansluitslang 97206000
Toebehoren:
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)

10
11
Montering
Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturen i servanten med mellemlags-
skive.
3. Skyd skive og mellemlagsskive over gevindstussen
og trekk til skruerne.
4. Tilslutingsslangerne tilsluttes:
koldt højre, varmt venstre.
5. Montér løftop-stang til afløbsventilen.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Tekninske data
Armaturet er forsynet med Waterdimmer
(gennemstrømningsbegrænser)
Gennemstrømnigskap. med waterdimmer:7 l/min 3 bar
Gennemstrømnigskap. uden waterdimmer:14 l/min 3 bar
Driftstryk: max. 10 bar
Anbefalet driftstryk: 1 - 5 bar
Prøvetryk: 16 bar
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 1,5 BAR.
Afmontér waterdimmer (gennemstrømnings-begræn-
seren 5a).
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 14.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Dansk
Reservedele (se s. 3)
1 Greb 14894000
1.1 Dækknap til grep 96338000
2 Dækskive 94192000
3 Møtrik 94194000
4 Indmat 92730000
5 Perlator kpl. (10) 13085000
6 Løftop-stang 92620000
7 Festedel 96016000
8 Tilslutningsslange 97206000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
(leveres ikke)

10
11
Montagem
A misturadora deve ser instalada, purgada
e testada de acordo com as normas em
vigor!
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a porca de aperto e apertar
as porcas.
4. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
5. Ligue a vareta à alavanca da válvula automáti-
ca.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer (limitador de caudal).
Caudal com waterdimmer: 7 l/min 3 bar
Caudal sem waterdimmer: 14 l/min 3 bar
Pressão de funcionamento: max. 10 bar
Pressão de func. recomendada: 1 - 5 bar
Pressão testada: 16 bar
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 1,5 bar.
Neste caso o waterdimmer (limitador de caudal 5a)
existente por trás do emulsor deverá ser retirado.
Misturadora momocomando equipada com limitador
de temperatura (vide pàg.14).
Não se aplica quando são utilizados esquentadores
instantâneos.
Português
Peças de substituição (ver página 3)
1 Manípulo 14894000
1.1 Tampão 96338000
2 Espelho 94192000
3 Porca 94194000
4 Cartucho (completa) 92730000
5 Emulsor (10) 13085000
6 Vareta 92620000
7 Porca de fixação 96016000
8 Tubo flexível 97206000
Acessórios especiais
X chave especial 58085000
(não vem incluído)

12
13
Polski
Montaż
Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm!
1. Przepłukać instalację
2. Wstawić armaturę z uszczelką na umywalkę.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podłączyć wężyki do zaworków kątowych, zim-
na woda-prawa strona, ciepła-lewa strona.
5. Podłączyć cięgło z odpływem.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda cieplejsza.
Obrót uchwytu w prawo = woda zimniejsza.
Dane techniczne
Armatura produkowana seryjnie z funkcją
Waterdimmer (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu: 7 l/min 3 bar
Wydajność przepływu bez
ogranicznika przepływu: 14 l/min 3 bar
Ciśnienie max.: max. 10 bar
Ciśnienie zalecane: 1 - 5 bar
Ciśnienie próbne: 16 bar
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura
wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrze-
waczami wody, sterowanymi hydraulicznie i termicz-
nie, jeśli ciśnienie wody wynosi min. 1.5 bar.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogranicznik
przepływu (5a) znajdujący się za perlatorem.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 14.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Części serwisowe (zobacz str. 3)
1 Uchwyt 14894000
1.1 Korek maskujący 96338000
2 Osłona 94192000
3 Nakrętka 94194000
4 Wkład kpl. 92730000
5 Napowietrzacz (perlator) (10) 13085000
6 Cięgło 92620000
7 Mocowanie 96016000
8 Wąż przyłączeniowy 97206000
Wyposażenie dodatkowe
X Zestaw klucza montażowego 58085000
(nie zawiera się)

12
13
安装
注意！必须按照现行的规定安装，冲洗
和测试产品
1. 将进水管洗净。
2. 把龙头和垫圈装在盥洗台上。
3. 将垫圈和固定片套到软管和螺销上，
并用螺母固定。
4. 连接三角阀和连接软管：左热右冷。
5. 连接拉杆和排水阀。
冷热水管间过大的压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转：热水
向右偏转：冷水
技术参数
本产品配有Waterdimmer (流量限制装置)
有流量限制装置时的流量：7升/分钟3巴
无流量限制装置时的流量：14升/分钟3巴
工作压力： 最大10巴
推荐工作压力： 1~5巴
测试压力： 16巴
热水温度： 最高80°C
推荐热水温度： 65°C
如果水压达到1.5巴以上，汉斯格雅单手
柄龙头可以和液压式或热控式直流式热
水器一起使用。
如果使用直流式热水器有问题，或要求更
大的水流量，可以把位于水波器后面的流
量限制器 (5a) 拆除。
带有热水控制器的单手柄龙头的调节方
法，参见第14页。
如果与连续流热水器一起使用，则不必
作任何调节。
备用零件
1 手柄 14894000
1.1 螺钉帽 96338000
2 法兰 94192000
3 螺母 94194000
4 阀体 92730000
5 水波器 13085000
6 提拉杆 92620000
7 固定件 96016000
8 连接软管 97206000
特殊附件 (参见第3页)
X 安装工具 58085000
(不在供货范围内)

14
15
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 3 bar.
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 3 bar.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 3 bars.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 3 bar.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 3 bar.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 3 bar.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 3 bar.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 3 bar.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 3 bary.
热水限制：热水温度60°C，冷水温度10°C，流动压力3巴
21 3
4 5
6 7

14
15

16
11/2005 9.09508.03
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
