Hans Grohe Metropol S 14465 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH Ⴆ޺൫Ҧ / ቄላඨૺ 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρµολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ϊϳϣΟΗϟ΍ΕΎϣϳϠόΗϡ΍ΩΧΗγϻ΍ϝϳϟΩ 30
Focus S
31743000
Focus
31945000
31946000
Talis Classic
14145XXX
14146XXX
Talis E²
31645000
31646000
Talis S / Talis
32475000
32477000
Metris Classic
31485XXX
31486XXX
Metris S
31465000
31466000
Metropol S
14465XXX
14466XXX
PuraVida
15445XXX
15447XXX
Metris
31493000
31487000
Metropol E
14475XXX
14477XXX
Focus E
31744000
Metris E
31475000
31476000

Assembly see page 31
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective, sedimentation -Exchange cartridge
Diverter not operating -Residue -Clean converter / grease O-rings
-Water pressure to low -Increase water pressure
-Diverter defective -Exchange diverter
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Test certificate (see page 44)
Spare parts (see page 38)
Cleaning
see enclosed brochure.
Maintenance (see page 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: The safety device
must be checked regularly according to DIN
EN 1717 in accordance with national or
regional regulations (at least once a year).
Operation (see page 42)
Flow diagram (see page 35)
cShower outlet
dTub outlet
Dimensions (see page 34)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 33. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!

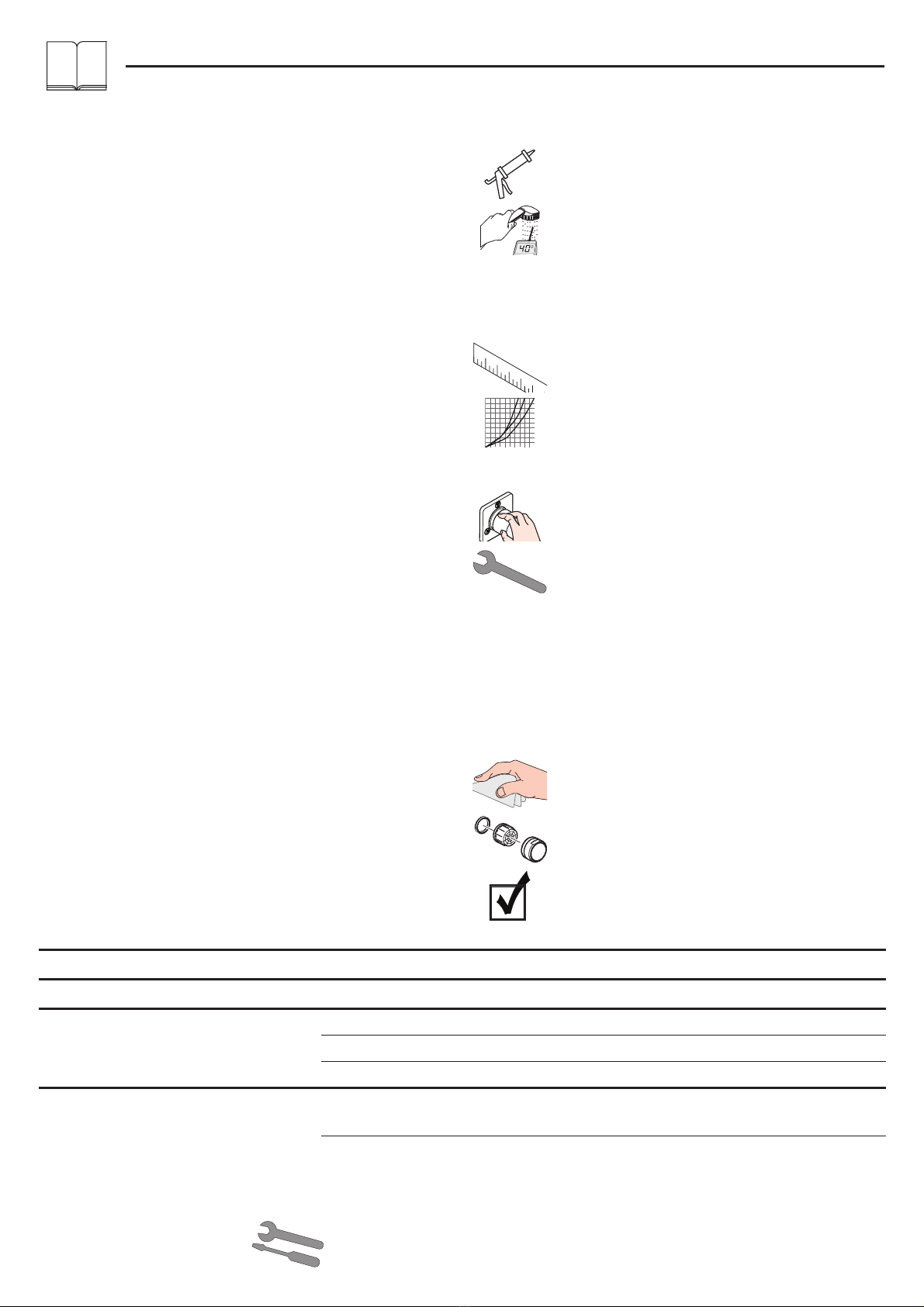

Symbol descriptionSafety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Safety against
backflow
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
4

Montering se sidan 31
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt, avlagringar -Byt ut patron
Omkopplare fungerar inte -Avlagringar -Rengör omkastare / smörj O-ringar
-För lågt vattentryck -Öka vattentrycket
-Omkopplare defekt -Byt ut omkopplare
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
-Varmvattenreglering felaktigt
inställd
-Ställ in varmvattenreglering
-Korsflöde -Byt ut patron
Testsigill (se sidan 44)
Reservdelar (se sidan 38)
Rengöring
se den medföljande broschyren
Skötsel (se sidan 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Enligt DIN EN
1717 måste säkerhetsanordningarnas funktion
kontrolleras regelbundet och i överensstämmelse
med nationella eller regionala bestämmelser
(DIN 1988 en gång per år).
Hantering (se sidan 42)
Flödesschema (se sidan 35)
cAvlopp dusch
dAvlopp kar
Måtten (se sidan 34)
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
SymbolförklaringSäkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Självspärr mot
återflöde
Produkten är enbart avsedd för dricksvatten!
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Svenska
17

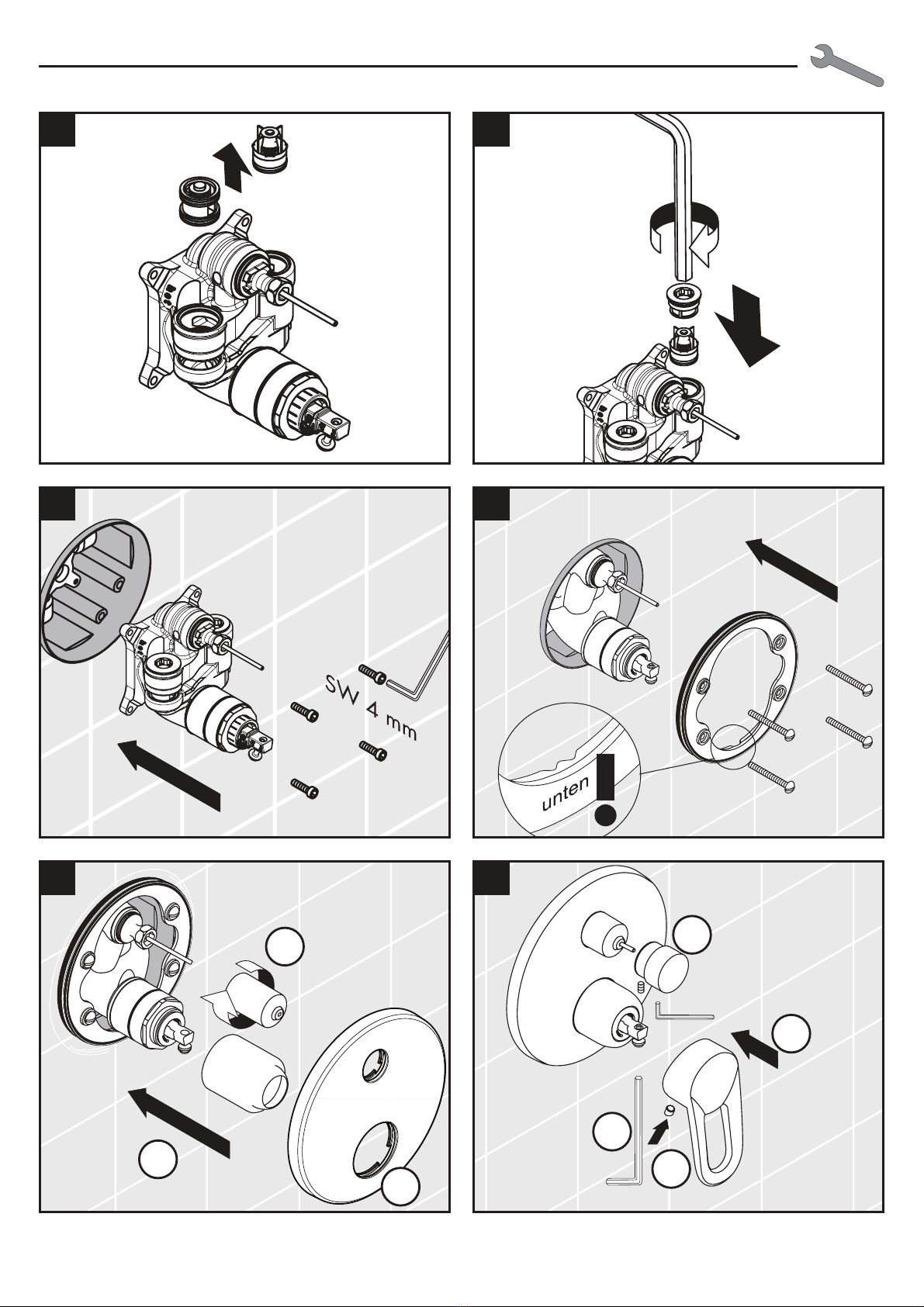

31
2.
1. 2.
SW 5 mm
1 2
SW 4 mm
5 Nm
5 6
!
43

32
PuraVida
15445XXX/15447XXX
8
9
1.
2.
3.
1.
2. 3.
4.
1.
2.
3.
7
10
SW 4 mm
5 Nm
SW 2 mm /
SW 3 mm
4 Nm

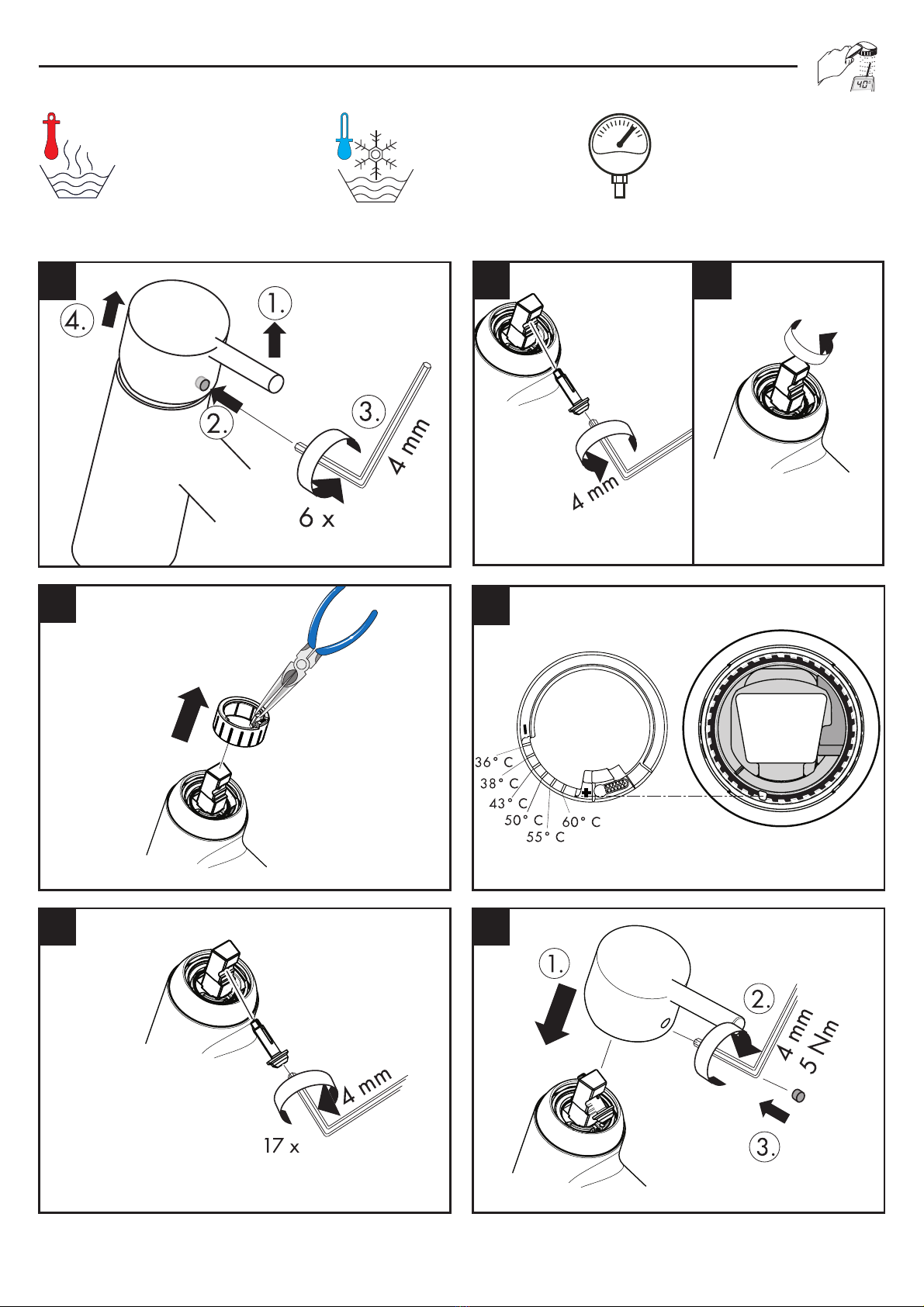

33
+
2
13
45
67
60 °C 10 °C
0,3 MPa
0,3 МПа
ϝΎϜδΑΎΠϴϣ

34
Talis
32475000 /
32477000
Metris S
31465000 /
31466000
Metris
31487000 /
31493000
Focus S
31743000
Focus
31945000 /
31946000
Metropol S
14465XXX /
14466XXX
PuraVida
15445XXX /
15447XXX
Talis Classic
14145XXX /
14146XXX
Metris Classic
31485XXX /
31486XXX
Talis E²
31645000 /
31646000
Metropol E
14475XXX /
14477XXX
Metris E
31475000 /
31476000
Focus E
31744000

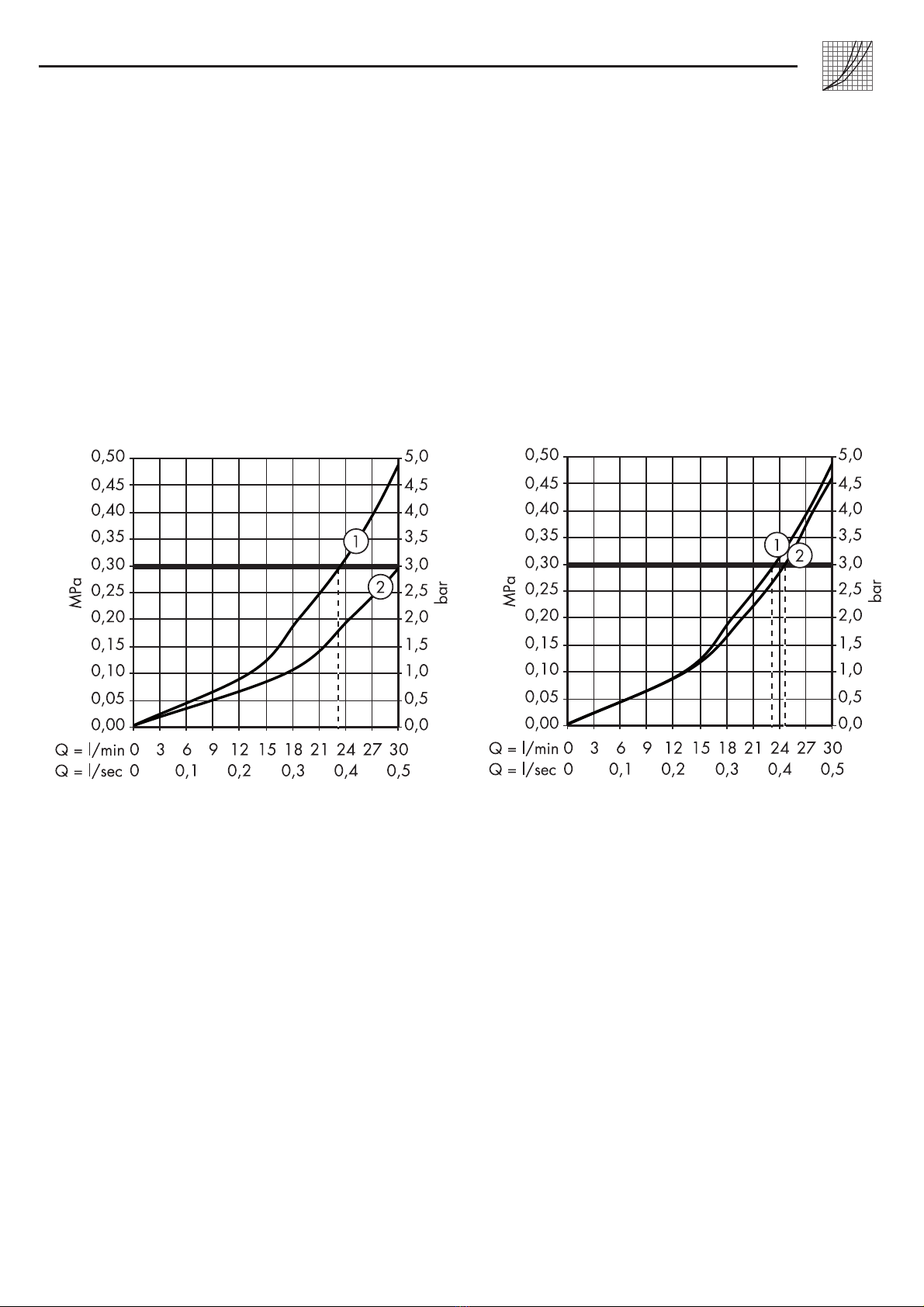

35
Metris 31493000
Metropol E 14475XXX
Talis Classic 14145XXX
Metris Classic 31485XXX
Talis 32475000
Metris S 31465000
Metropol S 14465XXX
PuraVida 15445XXX
Talis E² 31645000
Focus S 31743000
Focus 31945000
Metris E 31475000
Focus E 31744000
Metris 31487000
Metropol E 14477XXX
Talis Classic 14146XXX
Metris Classic 31486XXX
Talis 32477000
Metris S 31466000
Metropol S 14466XXX
PuraVida 15447XXX
Talis E² 31646000
Focus 31946000
Metris E 31476000

36
1 2
2.
1.
3.
4.
SW 2 mm /
SW 3 mm
SW 4 mm
43
2.
1.
3.
14146XXX / 14466XXX / 14477XXX / 15447XXX / 31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000
65
SW 10 mm

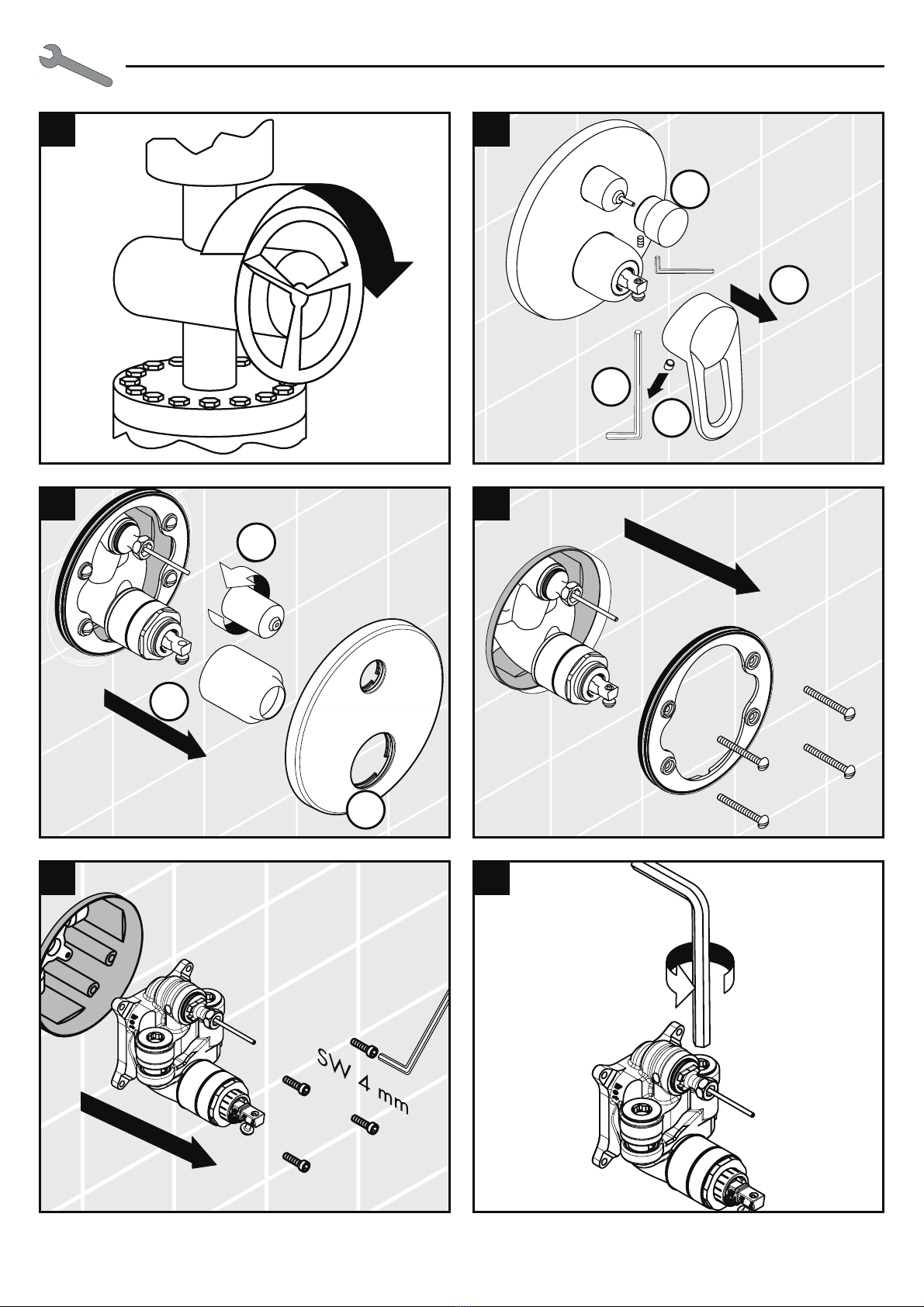

37
12
2.
1.
3.
4.
SW 4 mm
5 Nm
SW 2 mm /
SW 3 mm
4 Nm
10
11
1.
3.
2.
14146XXX / 14466XXX / 14477XXX / 15447XXX / 31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000
96655000
96753000
7 8
SW 10 mm
8 Nm
9

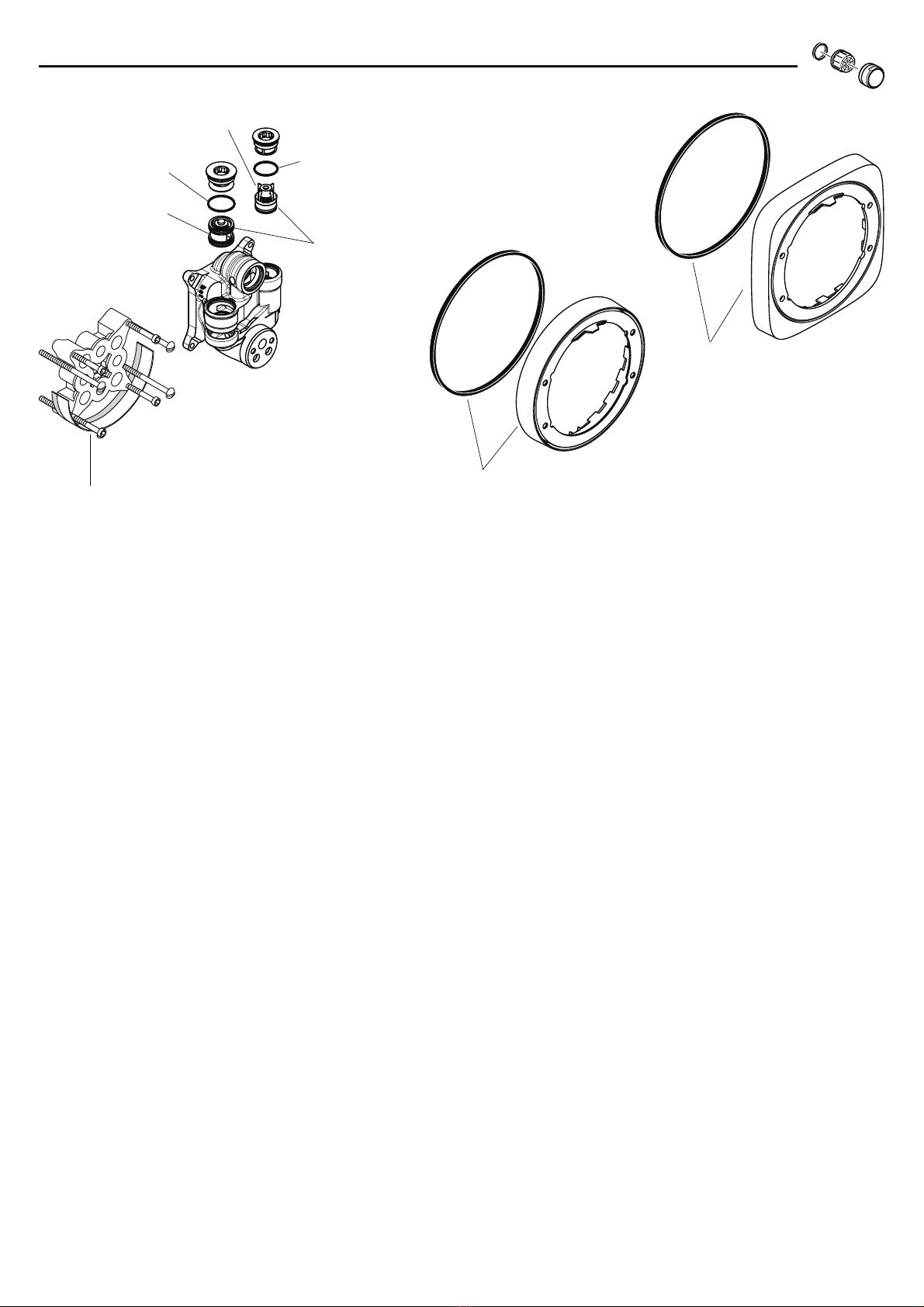

38
96338000
31692000
98791XXX
(Ø 150 mm)
98790XXX
98795XXX
98793000
(Ø 145 mm)
95014000
98796000
98207000
(16x2,3)
92602000
(20x2,5)
98133000
(16x2)
96454000
98418000
(43x3)
98794XXX 98142000
(23x3)
95008000
95140000
98400000
(39x1,5)
94073000
92730000
96525000
96338000
98532000
96338000
14193XXX
96338000
31093000
96338000
14895XXX
96338000
31793000
96338000
32096000
96338000
95519000
97667000
(M4x10)
96338000
95273XXX
95275XXX
95274XXX
98142000
(23x3)
98418000
(43x3)
96338000
98795XXX
31294XXX
95410XXX
98418000
(43x3)
98142000
(23x3)

39
PuraVida
15597000
XXX = Farbcodierung // Couleurs // Colors // Trattamento // Acabados // Kleuren // Overflade //
Acabamentos // kody wykończenia powierzchni // kód povrchové úpravy // kód povrchovej úpravy //
࿼ೢջઐ // Код цвета поверхности // Színkódok // Värikoodi // Färgkodning // Spalva // Boje //
Renkler // cod de culori // Χρώȝατα // Barve // Värvikood // Krāsas // Oznake boja //
Oznake boja // Oznake boja // Oznake boja //
000 = chrom // chromé // chrome plated // cromato // cromado // verchroomd // Krom // cromado // chrom //
chrom // chróm //؃ۮ // хром // króm // kromi // krom // chrom // krom // krom // crom //
Επιχρωȝιωȝένο // krom // kroom // hroma // hrom // hrom // hrom // hrom //
090 = chrom/gold-optik // chromé/or l‘optique // chrome plated/gold plated // cromo/dorato ottica //
cromo/oro óptica // chroom/verguld-look // Krom/guld optic // cromado/ouro ótica // chrom/złoty
szlachetna // chrom/zlato ocel // chróm/zlato ocel // ؃ۮ/ޏೢ // хром/глянцевое золото //
króm/arany-hatású // kromi/kultaoptiikka // krom/guld-optik // chrominė (aukso optika) // optika
krom/zlato // krom/altın-optik // crom/auriu optic // Επιχρωȝιωȝένο/οπτική χρυσού // krom/
pozlačena // kroom/kuld optik // hroma/zelta // dezen hrom/zlatna // dezen hrom/zlatna // dezen
hrom/zlatna // dezen hrom/zlatna //
400 = weiß/chrom // blanc/chromé // white/chrome plated // bianco/cromato // blanco/cromado // wit/
verchroomd // Hvid/Krom // branco/cromado // biały/chrom // bílá/chrom // biela/chróm //
Ϡೢ/؃ۮ // белый/хром // fehér/króm // valkoinen/kromi // vit/krom // balta/chrom // bijela/
krom // beyaz/Krom // alb/crom // λευκό/Επιχρωȝιωȝένο // bela/krom // valge/kroom // balta/
hroma // bela/hrom // bela/hrom // bela/hrom // bela/hrom //
820 = brushed nickel // brushed nickel // brushed nickel // brushed nickel // brushed nickel //
brushed nickel // Brushed nickel // brushed nickel // nikiel szorowany // brushed nickel // brushed
nickel // ୙খ඲ // brushed nickel // brushed nickel // harjattu nikkeli // borstad nickel // brushed
nickel // brushed nickel // brushed nickel // nichel mat // νίκελ ȝατ // brushed nickel //
brushed nickel // brushed nickel // brushed nickel // brushed nickel // brushed nickel //
brushed nickel //
ϥ΍ϭϟϷ΍
ϡϭέϛ
ϲΑϫΫϥϭϟϡϭέϛ
ϡϭήϛξϴΑ΃
ε˷έϔ˵ϣϝϛϳϧ
13595000
(25 mm)
13597XXX (Ø150)
Sicherheitseinrichtungen
safety device
96655000
96753000
98185000
(22x2)
98426000
(19x2)

40
96338000
14094000
97661000
(M4x10)
13471XXX
95508000
(48x3)
98142000
(29x3)
96448000
95010XXX
96454000
98148000
(43x1,5)
96447000
(Ø 165 mm)
96453000
(Ø 170 mm)
31094000
96338000
31791000
96338000
96348XXX
95014000
98796000
98207000
(16x2,3)
92602000
(20x2,5)
98133000
(16x2)
95140000
98400000
(39x1,5)
94073000
92730000
96525000 95008000

41
XXX = Farbcodierung // Couleurs // Colors // Trattamento // Acabados // Kleuren // Overflade //
Acabamentos // kody wykończenia powierzchni // kód povrchové úpravy // kód povrchovej úpravy //
࿼ೢջઐ // Код цвета поверхности // Színkódok // Värikoodi // Färgkodning // Spalva // Boje //
Renkler // cod de culori // Χρώȝατα // Barve // Värvikood // Krāsas // Oznake boja //
Oznake boja // Oznake boja // Oznake boja //
000 = chrom // chromé // chrome plated // cromato // cromado // verchroomd // Krom // cromado // chrom //
chrom // chróm //؃ۮ // хром // króm // kromi // krom // chrom // krom // krom // crom //
Επιχρωȝιωȝένο // krom // kroom // hroma // hrom // hrom // hrom // hrom //
090 = chrom/gold-optik // chromé/or l‘optique // chrome plated/gold plated // cromo/dorato ottica //
cromo/oro óptica // chroom/verguld-look // Krom/guld optic // cromado/ouro ótica // chrom/złoty
szlachetna // chrom/zlato ocel // chróm/zlato ocel // ؃ۮ/ޏೢ // хром/глянцевое золото //
króm/arany-hatású // kromi/kultaoptiikka // krom/guld-optik // chrominė (aukso optika) // optika
krom/zlato // krom/altın-optik // crom/auriu optic // Επιχρωȝιωȝένο/οπτική χρυσού // krom/
pozlačena // kroom/kuld optik // hroma/zelta // dezen hrom/zlatna // dezen hrom/zlatna // dezen
hrom/zlatna // dezen hrom/zlatna //
400 = weiß/chrom // blanc/chromé // white/chrome plated // bianco/cromato // blanco/cromado // wit/
verchroomd // Hvid/Krom // branco/cromado // biały/chrom // bílá/chrom // biela/chróm //
Ϡೢ/؃ۮ // белый/хром // fehér/króm // valkoinen/kromi // vit/krom // balta/chrom // bijela/
krom // beyaz/Krom // alb/crom // λευκό/Επιχρωȝιωȝένο // bela/krom // valge/kroom // balta/
hroma // bela/hrom // bela/hrom // bela/hrom // bela/hrom //
820 = brushed nickel // brushed nickel // brushed nickel // brushed nickel // brushed nickel //
brushed nickel // Brushed nickel // brushed nickel // nikiel szorowany // brushed nickel // brushed
nickel // ୙খ඲ // brushed nickel // brushed nickel // harjattu nikkeli // borstad nickel // brushed
nickel // brushed nickel // brushed nickel // nichel mat // νίκελ ȝατ // brushed nickel //
brushed nickel // brushed nickel // brushed nickel // brushed nickel // brushed nickel //
brushed nickel //
ϥ΍ϭϟϷ΍
ϡϭέϛ
ϲΑϫΫϥϭϟϡϭέϛ
ϡϭήϛξϴΑ΃
ε˷έϔ˵ϣϝϛϳϧ
13595000
(25 mm) 13596XXX (Ø170)
Sicherheitseinrichtungen
safety device
96655000
96753000
98185000
(22x2)
98426000
(19x2)

42
1.
2.
öffnen / ouvert / open / aperto / abierto / open / åbne / abrir / otworzyć / otevřít / otvoriť / / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak / deschide / ανοικτό / odpreti / avage / atvērt / otvoriti /
åpne / отваряне / hape /
ϞϴϐθΘϟ΍

΢Θϓ
ϕϼϏ·
ϦΧΎγ
ΎΑΩέ
ϒϴψϨΘϟ΍

%HGLHQXQJ

|IIQHQ

6FKOLHHQ

:DUP

.DOW

5HLQLJXQJ

warm / chaud / hot / caldo / caliente / warm / varmt /
quente / ciepła / teplá / teplá / ಡ/ горячая / meleg /
lämmin / varmt / karštas / Vruća voda / sıcak / cald /
ζεστό / toplo / kuum / karsts / topla / varm / топло /
i ngrohtë /
ϞϴϐθΘϟ΍

΢Θϓ
ϕϼϏ·
ϦΧΎγ
ΎΑΩέ
ϒϴψϨΘϟ΍

%HGLHQXQJ

|IIQHQ

6FKOLHHQ

:DUP

.DOW

5HLQLJXQJ

schließen / fermé / close / chiudere / cerrar / sluiten / lukke / fechar / zamknąć / zavřít / uzavrieť / ܯ/ закрыть /
bezárás / sulkeminen / stänga / uždaryti / Zatvaranje / kapatmak / închide / κλειστό / zapreti / sulgege / aizvērt /
zatvori / lukke / затваряне / mbylle /
ϞϴϐθΘϟ΍

΢Θϓ
ϕϼϏ·
ϦΧΎγ
ΎΑΩέ
ϒϴψϨΘϟ΍

%HGLHQXQJ

|IIQHQ

6FKOLHHQ

:DUP

.DOW

5HLQLJXQJ

kalt / froid / cold / freddo / frío / koud / koldt / fria /
zimna / studená / studená / ্/ холодная / hideg /
kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο /
mrzlo / külm / auksts / hladno / kaldt / студено / i ftohtë /
ϞϴϐθΘϟ΍

΢Θϓ
ϕϼϏ·
ϦΧΎγ
ΎΑΩέ
ϒϴψϨΘϟ΍

%HGLHQXQJ

|IIQHQ

6FKOLHHQ

:DUP

.DOW

5HLQLJXQJ


43

DIN 4109
PA-IX 9709/ICC
DIN 4109
PA-IX 18097/IDC
Talis Classic 14145XXX
Metropol S 14465XXX
Metropol E 14475XXX
Pura Vida 15445XXX
Metris S 31465000
Metris Classic 31485XXX
Talis E² 31645000
Focus S 31743000
Focus E² 31945000
Talis S / Talis S² 32475000
Metris E 31475000
Focus E 31744000
Talis Classic 14146XXX
Metropol S 14466XXX
Metropol E 14477XXX
PuraVida 15447XXX
Metris S 31466000
Talis S / Talis S² 32477000
Metris E 31476000
Metris Classic 31486XXX
Metris 31487000
Talis E² 31646000
Focus 31946000
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
/2019.08419.16
PA-IX DVGW SVGW NF WRAS KIWA ACS ETA
14145XXX PA-IX 9709/ICC X 1.42/18751
14146XXX PA-IX 18097/IDC X
14465XXX PA-IX 9709/ICC X X X X 1.42/18751
14466XXX PA-IX 18097/IDC BN0685 X X X
14475XXX PA-IX 9709/ICC X X X X 1.42/18751
14477XXX PA-IX 18097/IDC BN0685 X X X
15445XXX PA-IX 9709/ICC X 1.42/18751
15447XXX PA-IX 18097/IDC X
31465000 PA-IX 9709/ICC X X X X 1.42/18751
31466000 PA-IX 18097/IDC BN0685 X X X
31475000 PA-IX 9709/ICC X X X X 1.42/18751
31476000 PA-IX 18097/IDC BN0685 X X X
31485XXX PA-IX 9709/ICC X 1.42/18751
31486XXX PA-IX 18097/IDC X
31487000 PA-IX 18097/IDC
31493000 PA-IX 9709/ICC X 1.42/18751
31645000 PA-IX 9709/ICC X X X X 1.42/18751
31646000 PA-IX 18097/IDC BN0685 X X
31743000 PA-IX 9709/ICC X X X X 1.42/18751
31744000 PA-IX 9709/ICC X X X X 1.42/18751
31945000 PA-IX 9709/ICC X 1.42/18751
31946000 PA-IX 18097/IDC X
32475000 PA-IX 9709/ICC X X X X 1.42/18751
32477000 PA-IX 18097/IDC BN0685 X X X
44
