Montreux
16510XXX

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Luftsprudler entspricht nicht der DIN EN 246
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Bedienung (siehe Seite 36)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Montage siehe Seite 31
Durchflussleistung
(siehe Seite 34)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 34)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
Installationskitt
Kein essigsäurehaltiges Silikon verwenden!

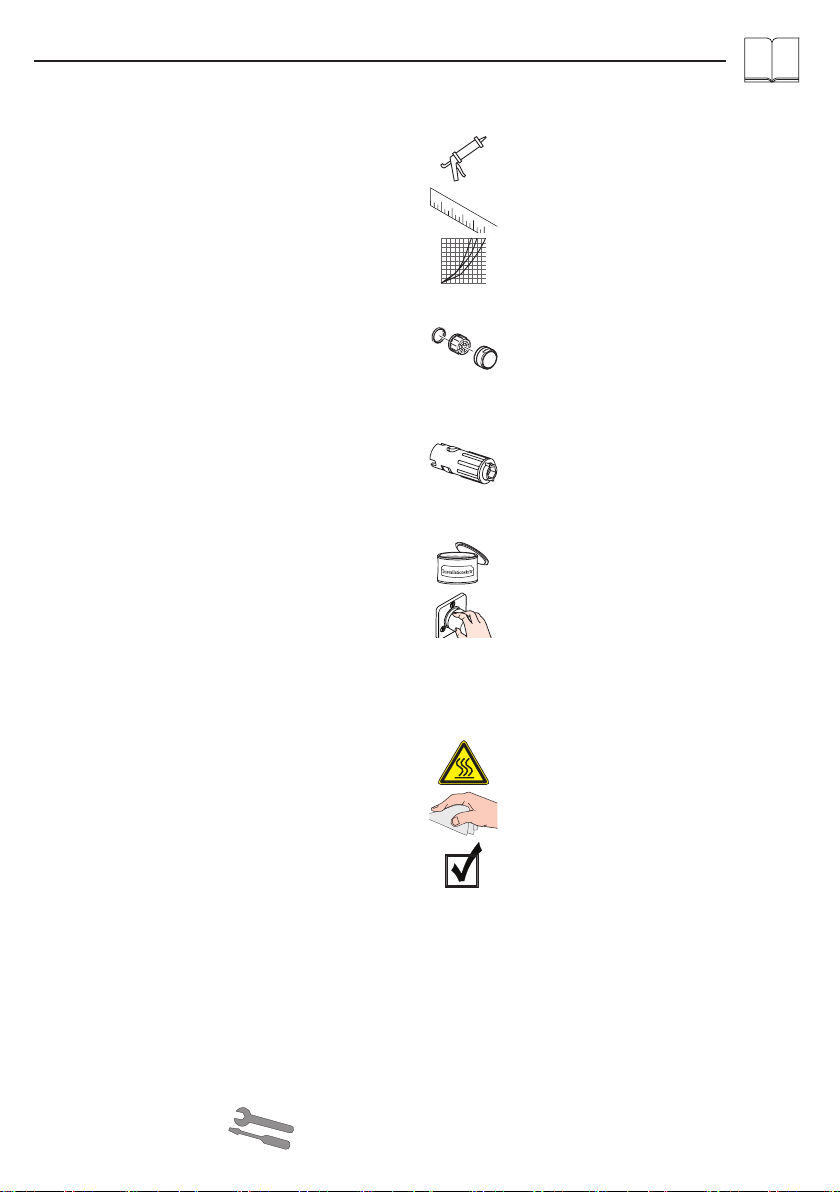

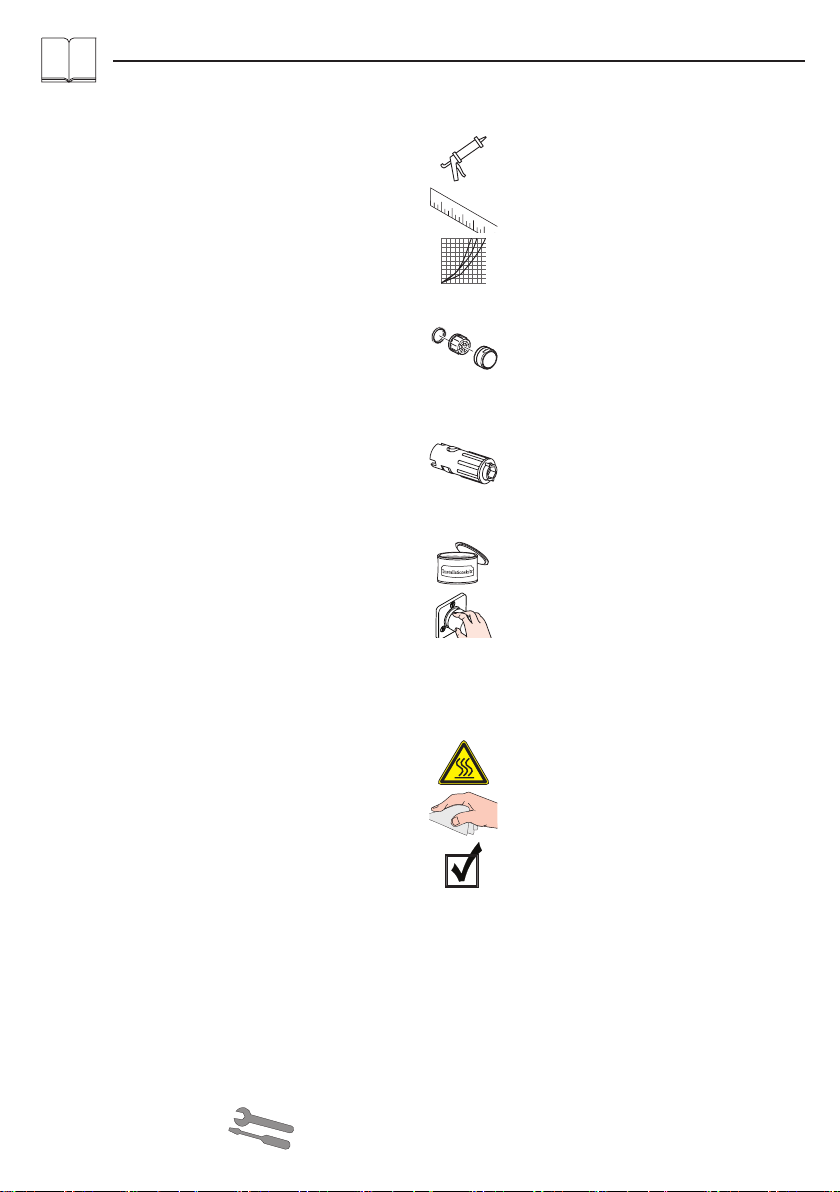

Symbolerklärung
Serviceteile (siehe Seite 35)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
Reinigung
siehe beiliegende Broschüre.
Warnung vor heißer Oberfläche!
Prüfzeichen (siehe Seite 36)
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le aérateur ne correspond pas à la norme EN 246.
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Instructions de service (voir
pages 36)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Montage voir pages 31
Débit
(voir pages 34)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir pages 34)
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
Mastic d'installation
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Pièces détachées (voir pages 35)
XXX = Couleurs
000 = chromé
820 = brushed nickel
Nettoyage
voir la brochure ci-jointe.
Attention à la température élevée à la
surface !
Classification acoustique et
débit (voir pages 36)
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The aerator is not equal to DIN EN 246
The product is exclusively designed for drinking water!
English
Operation (see page 36)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Assembly see page 31
Rate of flow
(see page 34)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 34)
Special accessories (order as an
extra)
special tool #58085000
Installation putty
Do not use silicone containing acetic acid!
Symbol description
Spare parts (see page 35)
XXX = Colors
000 = chrome plated
820 = brushed nickel
Cleaning
see enclosed brochure.
Hot surface!
Test certificate (see page 36)
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il rompigetto non corrisponde al DIN EN 246
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Procedura (vedi pagg. 36)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Montaggio vedi pagg. 31
Portata di erogazione
(vedi pagg. 34)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 34)
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Mastice d'installazione
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Parti di ricambio (vedi pagg. 35)
XXX = Trattamento
000 = cromato
820 = brushed nickel
Pulitura
vedi il prospetto accluso.
Attenzione, superficie molto calda!
Segno di verifica (vedi pagg. 36)
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El aerador no es conforme a la norma DIN EN 246.
El producto ha sido concebido exclusivamente para
agua potable.
Español
Manejo (ver página 36)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Montaje ver página 31
Caudal máximo
(ver página 34)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 34)
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
Masilla
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Repuestos (ver página 35)
XXX = Acabados
000 = cromado
820 = brushed nickel
Limpiar
ver el folleto adjunto.
¡Atención, superficie muy caliente!
Marca de verificación (ver pági-
na 36)
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
De perlator voldoet niet aan de norm DIN EN 246
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Bediening (zie blz. 36)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Montage zie blz. 31
Doorstroomcapaciteit
(zie blz. 34)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 34)
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
Kit
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Service onderdelen (zie blz. 35)
XXX = Kleuren
000 = verchroomd
820 = brushed nickel
Reinigen
zie bijgevoegde brochure.
Let op: heet!
Keurmerk (zie blz. 36)
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Perlatoren er ikke identisk med DIN EN 246.
Produktet er udelukkende beregnet til drikkevand!
Dansk
Brugsanvisning (se s. 36)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Montering se s. 31
Gennemstrømnigskapacitet
(se s. 34)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 34)
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
Kitt
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Reservedele (se s. 35)
XXX = Overflade
000 = Krom
820 = Brushed nickel
Rengøring
se venligst den vedlagte brochure.
Varm overflade!
Godkendelse (se s. 36)
8

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
O emulsor não corresponde à DIN EN 246
Este produto foi única e exclusivamente concebido para
água potável!
Português
Funcionamento (ver página 36)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Montagem ver página 31
Caudal
(ver página 34)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 34)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
Mástique
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Peças de substituição (ver página
35)
XXX = Acabamentos
000 = cromado
820 = brushed nickel
Limpeza
consultar a seguinte brochura.
Superfície quente!
Marca de controlo (ver página 36)
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Napowietrzacz nie odpowiada normie DIN EN 246
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Obsługa (patrz strona 36)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Montaż patrz strona 31
Wydajność przepływu
(patrz strona 34)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 34)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
Kit instalatorski
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Części serwisowe (patrz strona 35)
XXX = Kody kolorów
000 = chrom
820 = nikiel szorowany
Czyszczenie
patrz dołączona broszura.
Uwaga na gorącą powierzchnię!
Znak jakości (patrz strona 36)
10
