Hans Grohe Ecos 14082 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
Ecos
14082XXX
Ecos M Coolstart
14042000
Ecos
14080XXX
Ecos L Coolstart
14043000
Ecos L
14081000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 35)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Um eine Stagnation in den Anschlusslei-
tungen zu vermeiden, muss nach längeren
Gebrauchspausen, mindestens aber jeden
dritten Tag, die Armatur in Griffstellung heiß
und kalt geöffnet werden bis eine gleichblei-
bende Auslauftemperatur erreicht ist.
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
Montage siehe Seite 31
Durchflussleistung
(siehe Seite 37)
 mit EcoSmart®
 ohne EcoSmart®
Installationskitt
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.

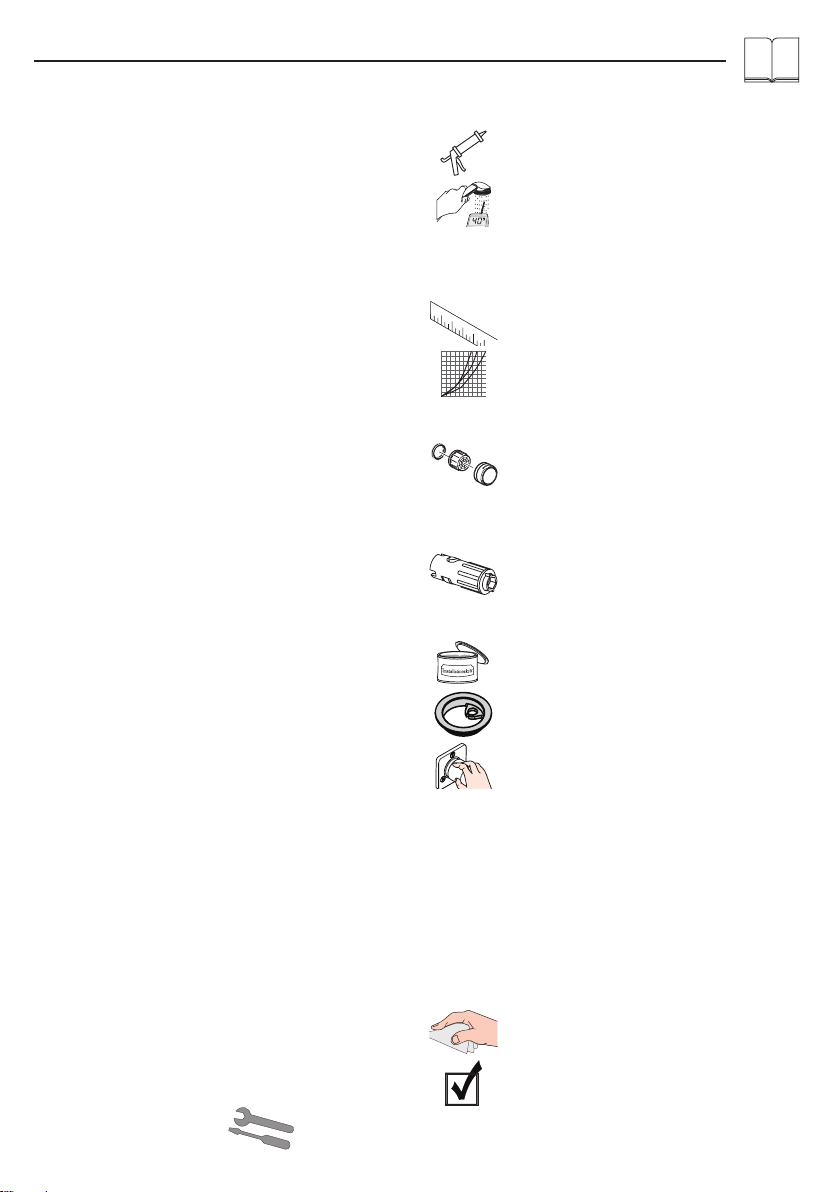

Symbolerklärung
Serviceteile (siehe Seite 38)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Prüfzeichen (siehe Seite 40)
Dichtung #98996000
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 36)
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir
pages 35)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Afin d'éviter une stagnation dans les
conduites de raccordement après une
inutilisation prolongée, il faut ouvrir au moins
une fois tous les 3 jours le roinet en position
chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
Montage voir pages 31
Débit
(voir pages 37)
 avec EcoSmart®
 sans EcoSmart®
Mastic d'installation
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.

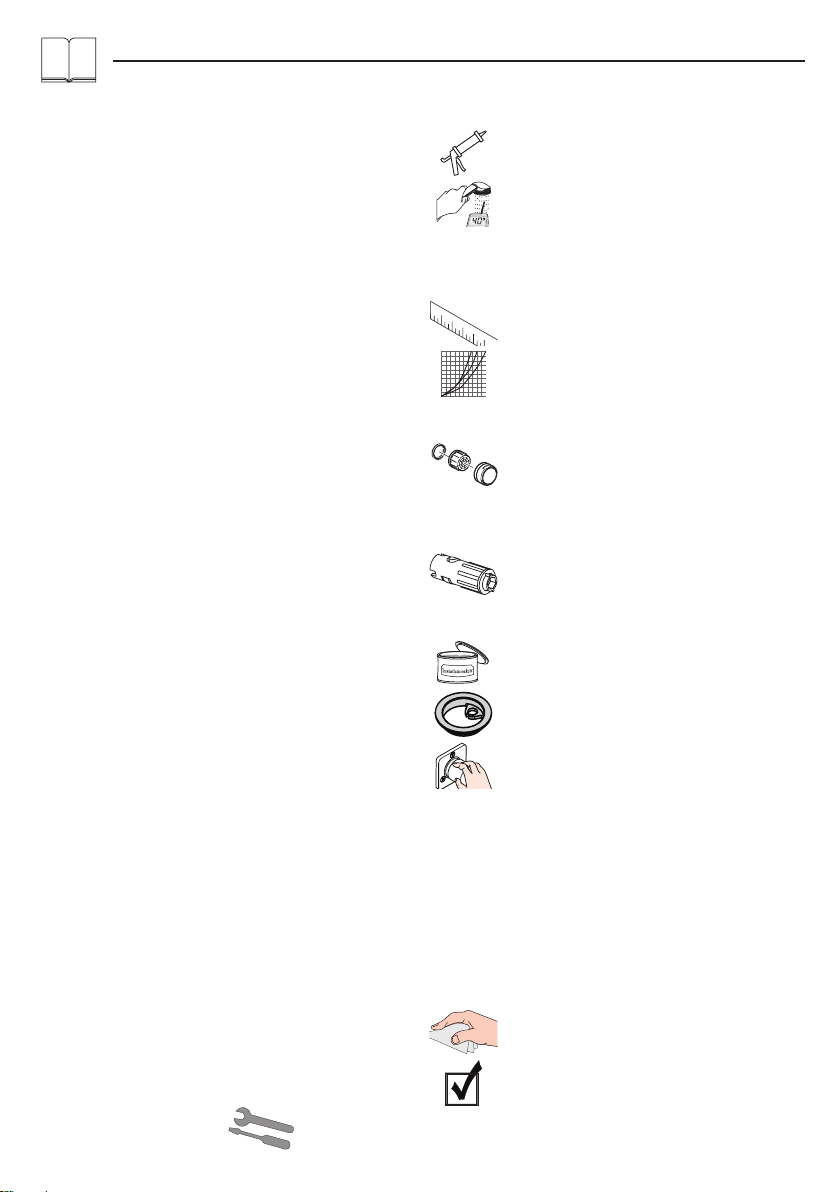

Description du symbole
Pièces détachées (voir pages 38)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Classification acoustique et
débit (voir pages 40)
joint #98996000
Ne pas utiliser de silicone contenant de
l'acide acétique!
Dimensions (voir pages 36)
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Cleaning
see enclosed brochure.
Operation (see page 35)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
After periods of prolonged non-use, but at
least every third day, the fittings must be
opened with the handle in hot and cold
position to prevent stagnation in the connect-
ing lines. Let the water run until the water
temperature is constant.
Special accessories (order as an
extra)
special tool #58085000
Assembly see page 31
Rate of flow
(see page 37)
 with EcoSmart®
 without EcoSmart®
Installation putty
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Symbol description
Spare parts (see page 38)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Test certificate (see page 40)
seal #98996000
Do not use silicone containing acetic acid!
Dimensions (see page 36)
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 35)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Per evitare un ristagno nelle condotte di
allacciamento, dopo lunghe pause senza
utilizzo, almeno però ogni terzo giorno,
bisogna aprire il valvolame nella posizione
calda e fredda fino a quando si è raggiunto
una temperatura d'uscita uniforme.
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Montaggio vedi pagg. 31
Portata di erogazione
(vedi pagg. 37)
 con EcoSmart®
 senza EcoSmart®
Mastice d'installazione
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.

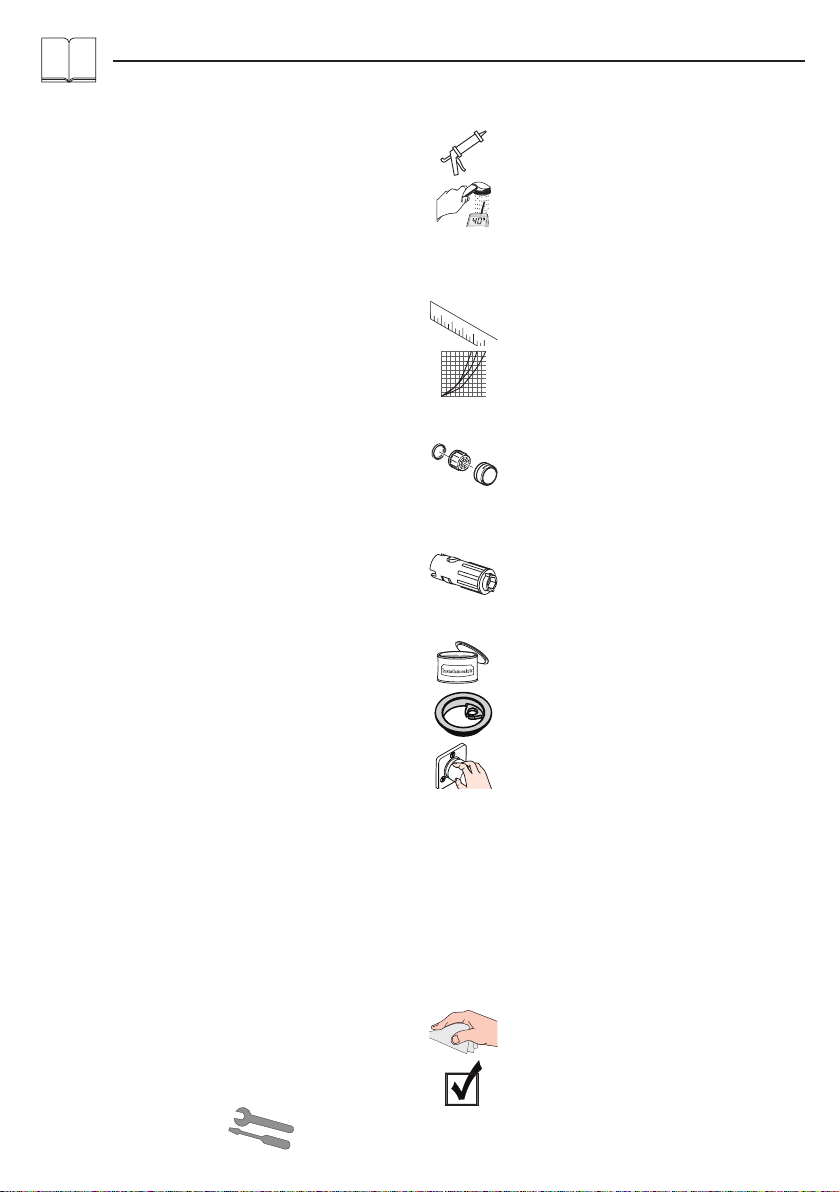

Descrizione simbolo
Parti di ricambio (vedi pagg. 38)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Segno di verifica (vedi pagg. 40)
guarnizione #98996000
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 36)
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Limpiar
ver el folleto adjunto.
Manejo (ver página 35)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Para evitar un estancamiento en las tuberías
de conexión, tras una inactividad prolonga-
da, pero al menos cada tres días, hay que
abrir el grifo en la posición de caliente y frío
hasta obtener una temperatura de salida
constante.
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
Montaje ver página 31
Caudal máximo
(ver página 37)
 con EcoSmart®
 sin EcoSmart®
Masilla
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Descripción de símbolos
Repuestos (ver página 38)
XXX = Acabados
000 = cromado
800 = acero especial
Marca de verificación (ver pági-
na 40)
Junta #98996000
No utilizar silicona que contiene ácido
acético!
Dimensiones (ver página 36)
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 35)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Om stagnatie in de aansluitleidingen te
vermijden, moet de armatuur na langere
bedrijfsonderbrekingen en minstens alle drie
dagen in de hete en koude stand geopend
worden tot een constante uitlooptemperatuur
bereikt is.
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
Montage zie blz. 31
Doorstroomcapaciteit
(zie blz. 37)
 met EcoSmart®
 zonder EcoSmart®
Kit
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Symboolbeschrijving
Service onderdelen (zie blz. 38)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
Keurmerk (zie blz. 40)
dichting #98996000
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 36)
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 35)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
For at undgå en stagnation i tilslutningsled-
ningerne, skal armaturet i stilling varm og
koldt åbnes efter længere brugspauser dog
mindst hver tredje dag indtil der opnås en
ufornadret udløbstemperatur.
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
Montering se s. 31
Gennemstrømnigskapacitet
(se s. 37)
 med EcoSmart®
 uden EcoSmart®
Kitt
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Reservedele (se s. 38)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
Godkendelse (se s. 40)
Pakning #98996000
Der må ikke benyttes eddikesyreholdig
silikone!
Målene (se s. 36)
8

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 35)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
De modo a evitar uma estagnação nas
tubagens de conexão, é necessário abrir
a torneira na posição da água quente e
fria (pelo menos todos os três dias ou após
longas interrupções de utilização) até se ve-
rificar uma temperatura de saída uniforme.
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
Montagem ver página 31
Caudal
(ver página 37)
 com EcoSmart®
 sem EcoSmart®
Mástique
Afinação (ver página 34)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Descrição do símbolo
Peças de substituição (ver página
38)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
Marca de controlo (ver página
40)
Vedante #98996000
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 36)
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 35)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
W celu uniknięcia stagnacji w przewodach
doprowadzających, po dłuższych prze-
rwach w użytkowaniu, przynajmniej jednak
co trzy dni, należy otworzyć armaturę w po-
zycji wody gorącej i zimnej, aby osiągnąć
temperaturę na wylocie na stałym poziomie.
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
Montaż patrz strona 31
Wydajność przepływu
(patrz strona 37)
 z EcoSmart®
 bez EcoSmart®
Kit instalatorski
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Opis symbolu
Części serwisowe (patrz strona
38)
XXX = Kody kolorów
000 = chrom
800 = stal szlachetna
Znak jakości (patrz strona 40)
Uszczelka #98996000
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 36)
10

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Čištění
viz přiložená brožura.
Ovládání (viz strana 35)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Pokud chcete zabránit stagnaci v přípojných
vedeních, musíte po delších přestávkách,
alespoň však každý třetí den, otevřít arma-
turu v poloze horká a studená, dokud není
výstupní teplota konstantní.
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč #58085000
Montáž viz strana 31
Průtok
(viz strana 37)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Instalační kit
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Popis symbolů
Servisní díly (viz strana 38)
XXX = Kód povrchové úpravy
000 = chrom
800 = nerezová ocel
Zkušební značka (viz strana 40)
těsnění #98996000
Nepoužívat silikon s obsahem kyseliny
octové!
Rozmìry (viz strana 36)
11

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Odtokový ventil sa smie používať iba na použitie v sú-
lade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 35)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Aby sa zabránilo stagnácii v prípojných
vedeniach, musí sa po dlhších prestávkach
medzi používaním, minimálne však každý
tretí deň, otvoriť armatúra v polohe páky
horúca a studená, kým sa nedosiahne kon-
štantná výstupná teplota.
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
montážny kľúč #58085000
Montáž viď strana 31
Prietok
(viď strana 37)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Inštalačná súprava
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Popis symbolov
Servisné diely (viď strana 38)
XXX = Farebné označenie
000 = chróm
800 = ušľachtilá oceľ
Osvedčenie o skúške (viď strana
40)
tesnenie #98996000
Nepoužívať silikón s obsahom kyseliny
octovej!
Rozmery (viď strana 36)
12

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
清洗
附有小手册
操作(参见第页35)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
为了避免在连接管路内发生堵塞，如长
时间未使用，则必须至少每三天将龙头
调至热水和冷水位置，并打开龙头，直
至水流温度保持恒定。
选装附件(不在供货范围内)
专用工具#58085000
安装参见第页31
流速
(参见第页37)
带有EcoSmart®
无EcoSmart®
水管胶泥
调节(参见第页34)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
符号说明
备用零件(参见第页38)
XXX= 颜色代码
000=镀铬
800=不锈钢表面
检验标记(参见第页40)
垫圈#98996000
请勿使用含有乙酸的硅！
大小(参见第页36)
13

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 35)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Во избежание стагнации в подсоедини-
тельных проводах после двительных пауз
в использовании, минимум раз в три дня,
арматуру нужно открывать в горячем и
холодном положении ручки, пока не бу-
дет достигнута равномерная температура
выходящей воды.
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Монтажный ключ #58085000
Монтаж см. стр. 31
Пропускная способность
(см. стр. 37)
 C EcoSmart®
 Без EcoSmart®
Монтаж подводки
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Описание символов
Κомплеκт (см. стр. 38)
XXX = Цветная кодировка
000 = хром
800 = сталь
Знак технического контроля
(см. стр. 40)
Уплотнение #98996000
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 36)
14

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a oldalon 35)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
A csatlakozóvezetékekben a pangás elkerü-
lése érdekében hosszabb használati szünet
után, de legalább minden harmadik nap,
a csaptelep karját forró és hideg állásban
ki kell nyitni, amíg el nem éri az egyenletes
kimeneti hőmérsékletet.
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs #58085000
Szerelés lásd a oldalon 31
Átfolyási teljesítmény
(lásd a oldalon 37)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
szaniter szilikon
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Szimbólumok leírása
Tartozékok (lásd a oldalon 38)
XXX = Színkódolás
000 = króm
800 = acéloptika
Vizsgajel (lásd a oldalon 40)
Tömítés #98996000
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 36)
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Puhdistus
katso oheinen esite
Käyttö (katso sivu 35)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Stagnaation välttämiseksi liitosputkissa täy-
tyy pitkien käyttötaukojen jälkeen, kuitenkin
vähintään kolmen päivän välein, hana kään-
tää kuumaan ja kylmään asentoon, kunnes
on saavutettu tasainen ulostulolämpötila.
Erityisvaruste (ei kuulu toimituk-
seen)
Asennusavain #58085000
Asennus katso sivu 31
Läpivirtausmäärä
(katso sivu 37)
 sisältää EcoSmart®
 ilman EcoSmart®
Asennussarja
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Merkin kuvaus
Varaosat (katso sivu 38)
XXX = Värikoodaus
000 = kromi
800 = inox-optinen
Koestusmerkki (katso sivu 40)
Tiiviste #98996000
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 36)
16

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring
se den medföljande broschyren
Hantering (se sidan 35)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
För att undvika en stagnering i anslutnings-
ledningarna måste blandaren öppnas och
spolas kallt och varmt tills en jämn tempera-
tur är uppnådd när den inte har använts på
länge, dock minst var tredje dag.
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel #58085000
Montering se sidan 31
Genomströmningmängd
(se sidan 37)
 med EcoSmart®
 utan EcoSmart®
Installationskitt
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Symbolförklaring
Reservdelar (se sidan 38)
XXX = Färgkodning
000 = krom
800 = rostfri-optik
Testsigill (se sidan 40)
Packning #98996000
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 36)
17

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama tvirtin-
ti kitas dalis, pavyzdžiui, puskolones.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 35)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Kad neužsikištų prijungimo vamzdžiai, po
ilgesnių naudojimo pertraukų bent kas tris
dienas atverkite maišytuvą nustatę rankenėlę
tiek į karšto, tiek į šalto vandenes padėtį, kol
pasieksite, kad tekančio vandens temperatū-
ra bus pastovi.
Specialūs priedai (nėra prideda-
ma)
Montavimo raktas #58085000
Montavimas žr. psl. 31
Vandens pralaidumas
(žr. psl. 37)
 su EcoSmart®
 be EcoSmart®
Montavimo rinkinys
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Simbolio aprašymas
Atsarginės dalys (žr. psl. 38)
XXX = Spalvos
000 = chrom
800 = plienas
Bandymo pažyma (žr. psl. 40)
Tarpinė #98996000
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Išmatavimai (žr. psl. 36)
18

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 35)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Kako bi se izbjegla stagnacija vode u
priključnim cijevima, potrebno je nakon
duljih prekida korištenja, a najmanje jednom
svakog trećeg dana, otvoriti armaturu u
položaju vruće i hladne vode, sve dok se ne
postigne ujednačena izlazna temperatura.
Posebni pribor (Nije sadržano u
isporuci!)
ključ za montažu #58085000
Sastavljanje pogledaj stranicu 31
Protok vode
(pogledaj stranicu 37)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Instalaterski kit
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Opis simbola
Rezervni djelovi (pogledaj strani-
cu 38)
XXX = Boje
000 = krom
800 = plemeniti čelik
Oznaka testiranja (pogledaj
stranicu 40)
brtva #98996000
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 36)
19

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Drenaj valfi sadece amacına uygun şekilde kullanılabi-
lir. Yarı sütun gibi diğer nesnelerin drenaj valfi üzerine
sabitlenmesine izin verilmez.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme
birlikte verilen broşür
Kullanımı (bakınız sayfa 35)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Bağlantı hatlarında bir problem oluşumunu
önlemek için, uzun süre kullanılmadığında,
fakat en az her 3 günde bir armatür, dengeli
bir çıkış sıcaklığı elde edilene kadar sıcak ve
soğuk yönünde açılmalıdır.
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montaj anahtarı #58085000
Montajı bakınız sayfa 31
Debisi
(bakınız sayfa 37)
 EcoSmart® dahil
 EcoSmart® hariç
Montaj silikonu
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Simge açıklaması
Yedek Parçalar (bakınız sayfa 38)
XXX = Renkler
000 = krom
800 = paslanmaz çelik - optik
Kontrol işareti (bakınız sayfa 40)
Conta #98996000
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 36)
20
