Hans Grohe Ecostat Universal 13122000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Ecostat Universal
13122000
Ecostat Universal
13123000

Montage siehe Seite 31
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb der Regeleinheit verschmutzt
(#96922000)
-Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen (#96922000)
-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder umge-
kehrt
-Rückflussverhinderer verschmutzt / defekt -Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf dem Dichtsitz, Ab-
sperroberteil beschädigt
-Absperroberteil reinigen bzw. austauschen
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
-Schmutzfangsiebe verschmutzt -Schmutzfangsieb reinigen / austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Drossel in der Handbrause nicht ausgebaut -Drossel aus der Handbrause entfernen
-Ecostop Anschlagscheibe nicht axial um 180° ge-
dreht (98916000)
-Ecostop Anschlagscheibe (98916000) axial um
180° drehen
Prüfzeichen
(siehe Seite 36)
Reinigung
(siehe Seite 40)
Serviceteile
(siehe Seite 36)
Durchflussdiagramm
(siehe Seite 35)
Maße
(siehe Seite 35)
Bedienung
(siehe Seite 34)
Wartung (siehe Seite 33)
• Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
ECOSTOP
(siehe Seite 33)
Einjustieren (siehe Seite 32)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 32)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Thermostat in Verbindung mit Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell vorhan-
dene Drossel ausgebaut werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen Druckunterschieden muss
eine optional erhältliche Drossel (Artikelnummer 97510000) in den Kaltwasser-
zulauf eingesetzt werden.
• Thermostat Dusche: In Verbindung mit Durchlauferhitzern muss die ECOSTOP-
Anschlagscheibe (Artikelnummer 98916000) axial um 180° gedreht aufgesteckt
werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150±12mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir pages 31
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre de l´élément thermostatique encrassé
(#96922000)
-Nettoyer les filtres devant le mitigeur thermostatique et
sur la cartouche (#96922000)
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer éventuel-
lement
La température à la sortie ne correspond pas à la
température de réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop basse, pas d´eau
froide
-Augmenter la température d´eau chaude entre 42ºC
et 65ºC
Le réglage de la température n´est pas possible -Cartouche thermostatique entartrée -Changer la cartouche thermostatique
La douchette ou le bec verseur goutte -De la saleté ou de l´incrustation sur le siège, méca-
nisme d´arrêt défectueux
-Nettoyez le mécanisme d´arrêt ou le changez éven-
tuellement
Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat
-Filtres encrassés -Nettoyez / changez le filtre
-Clapet anti-retour bloque -Changez le clapet antiretour
-Réducteur de débit non démonté -Démonter le réducteur de débit de la douchette
-Rondelle de butée Ecostop pas tournée de 180° dans
l'axe (98916000)
-Ecostop Rondelle de butée (98916000) tournée de
180° dans l'axe
Classification acoustique et débit
(voir pages 36)
Nettoyage
(voir pages 40)
Pièces détachées
(voir pages 36)
Diagramme du débit
(voir pages 35)
Dimensions
(voir pages 35)
Instructions de service
(voir pages 34)
Entretien (voir pages 33)
• Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions natio-
nales ou régionales quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très
chaude et très froide.
ECOSTOP
(voir pages 33)
Réglage (voir pages 32)
Le montage terminé, contrôler la température de l’eau puisée au miti-
geur thermostatique. Un étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 32)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Mitigeur thermostatique en fonctionnement avec de
chauffe-eau-instantané
• Si besoin, retirer le limiteur de débit sur la douchette.
• On doit installer dans la tuyauterie eau froide un limiteur de débit (réf.
97510000) lors de problèmes rencontrés avec un chauffe-eau instantané ou bien
lorsqu' il y a une trop grosse différence de pression.
• Mitigeur thermostatique Douche: En liaison avec des chauffe-eau, la rondelle
de butée ECOSTOP (référence 98916000) doit être tournée dans l'axe 180°,
avant d'être insérée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Dimension d´arrivée: 150±12mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
Français
3

Assembly see page 31
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump has been installed
check to see if the pump is working).
-Regulator filter dirty (#96922000) -Clean filter in front of the mixer and on the MTC-
thermo cartridge (#96922000)
-Shower filter seal dirty -Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water pipe,
or vice versa, when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with tempera-
ture set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat, shut-off unit dam-
aged
-Clean or exchange shut-off unit
Instantaneous heater didn't work with thermostat -Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
-Flow limiter in handshower isn’t removed -Remove flow limiter
-Ecostop limit stop washer not turned axially through
180° (98916000)
-Ecostop Turn the limit stop washer (98916000) axi-
ally through 180°
Test certificate
(see page 36)
Cleaning
(see page 40)
Spare parts
(see page 36)
Flow diagram
(see page 35)
Dimensions
(see page 35)
Operation
(see page 34)
Maintenance (see page 33)
• The check valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least
once a year).
• To guarantee the smooth running of the thermostat, it is necessary
from time to time to turn the thermostat from total hot to total cold.
ECOSTOP
(see page 33)
Adjustment (see page 32)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Safety Function (see page 32)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The product may only be used for bathing, hygienic and body cleaning pur-
poses.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• The product is not designed to be used with steam baths!
Thermostatic mixer in conjunction with combination boilers
• If fitting a hand shower remove the water limiter from the shower.
• If the continuous water heater causes any problems, or you have different
water pressures you must install a water limiter to the cold supply, (ordered
separately,article number 97510000).
• Thermostatic mixer Shower: When mounting the ECOSTOP limit stop washer (Art.
No. 98916000) in connection with flow heaters, turn it axially through 180°
before attaching it.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150±12mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English

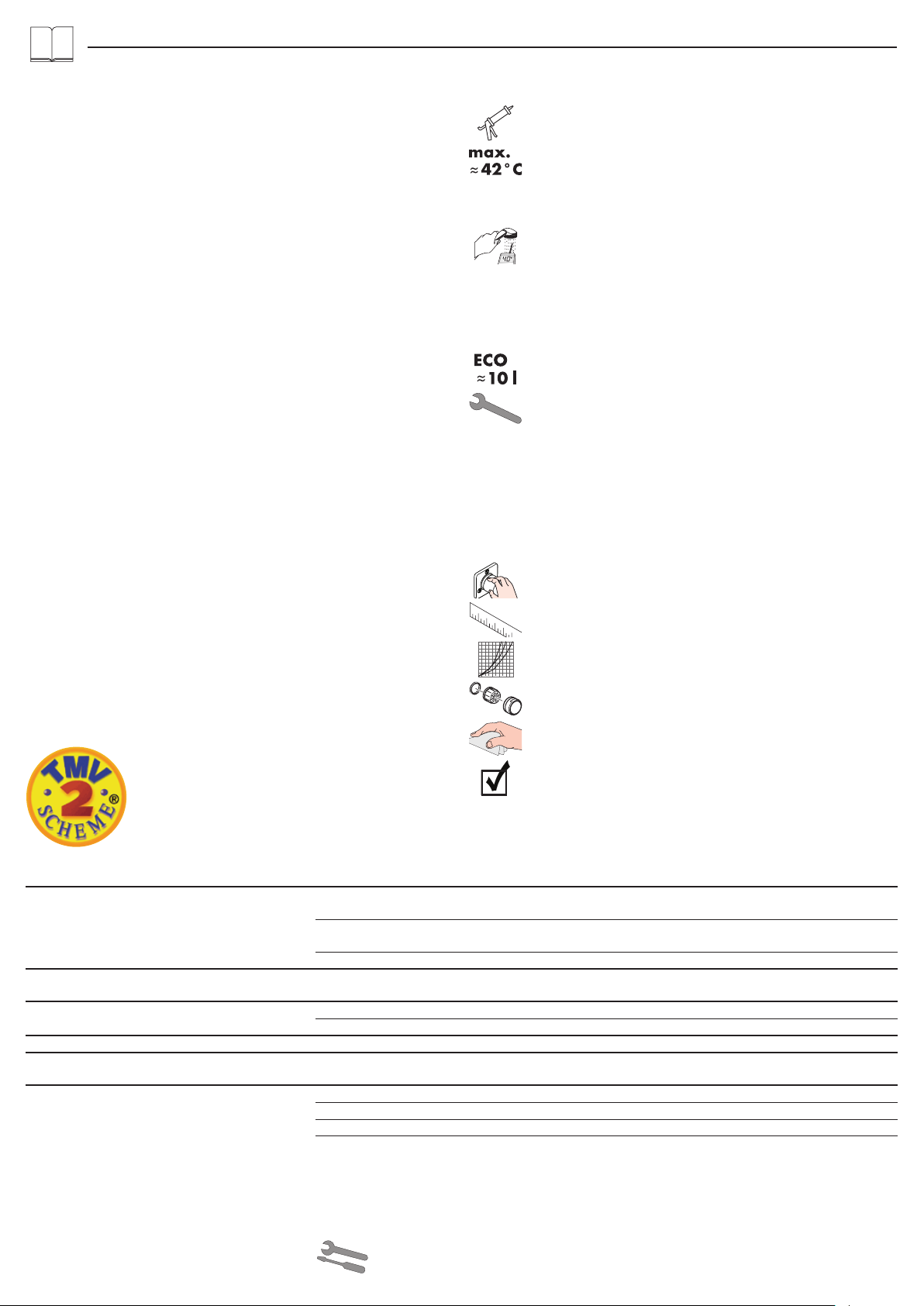

Special information for UK (see page 37)
4

Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtro dell'unità di regolazione sporco (#96922000) -Pulire/sostituire i filtri (#96922000)
-Guarnizione del filtro della doccia sporca -Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella
tubatura acqua fredda a rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e
65 ºC
Impossibile la regolazione temperatura -Unità di regolazione piena di calcare -Sostituire l'unità di regolazione
Doccia / scarico gocciola -Sporco o depositi nella sede della guarnizione, vitone
di arresto danneggiato
-Pulire o sostituire il vitone di arresto
La caldaia istantanea non lavora con il termostato in
funzione
-Filtri sporchi -Pulire / sostituire il filtro
-Valvola antiriflusso non funziona correttamentet -Sostituire la valvola antiriflusso
-Il limitatore di portata non è stato smontato dalla
doccetta
-Smontare il limitatore di portata dalla doccetta
-Disco d'arresto ECOSTOP non girato assialmente di
180° (98916000)
-Ecostop Girare il disco d'arresto (98916000) assial-
mente di 180°
Segno di verifica
(vedi pagg. 36)
Pulitura
(vedi pagg. 40)
Parti di ricambio
(vedi pagg. 36)
Diagramma flusso
(vedi pagg. 35)
Ingombri
(vedi pagg. 35)
Procedura
(vedi pagg. 34)
Manutenzione (vedi pagg. 33)
• La valvola di non ritorno deve essere controllata regolarmente come
da DIN EN 1717, secondo le normative nazionali e regionali (alme-
no una volta all'anno).
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo
a tutto freddo.
ECOSTOP
(vedi pagg. 33)
Taratura (vedi pagg. 32)
Effettuata l’installazione del miscelatore termostatico bisogna con-
trollare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Safety Function (vedi pagg. 32)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Termostatico in combinarcione con scaldabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche necessario inserire un
riduttore di portata.
• In caso di problemi con lo scaldaacqua istantaneo oppure di grandi differenze
di pressione bisogna inserire un limitatore di portata disponibile come optional
(codice articolo 97510000) nel tubo d’entrata dell’acqua fredda.
• Termostatico Doccia: In combinazione con scaldacqua istantaneo il disco
d'arresto ECOSTOP (Numero articolo 98916000) deve essere inserito girato
assialmente di 180°.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Distanza di raccordo: 150±12mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
5

Montaje ver página 31
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-filtro del termoelemento sucio (#96922000) -Limpiar filtros en las uniones a las tomas de
agua caliente y fría y en el cartucho termostático
(#96922000)
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y teleducha
Flujo de agua cruzada agua caliente entra en la tube-
ría del agua fría o al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente demasiado baja -aumentar temperatura del agua caliente a 42º -
65º C.
No es posible regular la temperatura -Termoelemento calcificado o desgastado -cambiar termoelemento
Pierde permanentemente agua por el caño -Suciedad / Sedimentaciones en el asiento de la llave,
o llave dañada
-Limpiar/Cambiar llave de paso
Calentador instantáneo no se enciende cuando el
termostato mezcla agua caliente con agua fría
-Filtros sucios -limpiar/cambiar el filtro
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
-no se ha quitado limitador de caudal de la teleducha -quitar limitador de caudal
-Arandela tope Ecostop no torsionada axialmente
180° (98916000)
-Ecostop Girar arandela tope (98916000) axialmente
180°
Marca de verificación
(ver página 36)
Limpiar
(ver página 40)
Repuestos
(ver página 36)
Diagrama de circulación
(ver página 35)
Dimensiones
(ver página 35)
Manejo
(ver página 34)
Mantenimiento (ver página 33)
• Las válvulas anti-retorno tienen que ser controladas regularmente
según la norma DIN EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del termostato, el
mando del mismo debería girarse de vez en cuando del extremo frío
al extremo caliente.
ECOSTOP
(ver página 33)
Puesta a punto (ver página 32)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Safety Function (ver página 32)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Termostato en uso con calentadores instantáneos
• La teleducha debe funcionar sin reductor de caudal.
• Cuando aparezcan problemas con el calentador continuo o con diferencis de
presión grandes debe instalarse un regulador de presión suplementario (Ref.
97510000) en la conexión de agua fría.
• Termostato Ducha: En conexión con calentadores continuos la arandela tope
ECOSTOP (Referencia 98916000) debe insertarse torsionada axialmente 180°.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150±12mm
Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua potable.
Español
6

Montage zie blz. 31
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef van thermo-element verstopt (#96922000) -Vuilvangzeefjes en zeefjes van regeleenheid reinigen
(#96922000)
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde tempera-
tuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
Douche/uitloop lekt -Vuil of verkalking op de zitting, bovendeel bescha-
digd
-Bovendeel reinigen of omstelling uitwisselen
Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
-Begrenzer van handdouche niet verwijderd -Begrenzer uit handdouche verwijderen
-Ecostop-aanslagring niet axiaal 180° gedraaid
(98916000)
-Ecostop Aanslagring (98916000) axiaal 180°
draaien
Keurmerk
(zie blz. 36)
Reinigen
(zie blz. 40)
Service onderdelen
(zie blz. 36)
Doorstroomdiagram
(zie blz. 35)
Maten
(zie blz. 35)
Bediening
(zie blz. 34)
Onderhoud (zie blz. 33)
• Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd wor-
den. (Tenminste een keer per jaar)
• Om het soepel lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en heel warm worden
ingesteld.
ECOSTOP
(zie blz. 33)
Correctie (zie blz. 32)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 32)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Thermostaat en combinatie met een geiser
• Indien er een handdouche aangesloten wordt, dan dient de eventueel aanwe-
zige doorstroombegrenzer eveneens verwijderd te worden.
• Indien de thermostaatkraan "pulseert" wordt dit veroorzaakt door de warmwater
voorziening of door te grote drukverschillen tussen de warm- en koudwater toe-
voer. In dit geval dient er in de koudwatertoevoerleiding, de als optie verkrijgba-
re, "doorstroombegrenzer of remplaatje" nr. 97510000 ingebouwd te worden.
• Thermostaat Douche: In combinatie met doorloopgeisers moet de ECOSTOP-
aanslagring (artikelnummer 98916000) axiaal 180° gedraaid aangebracht
worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150±12mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset (#96922000) -Rengør smudsfangsi foran termsotaten og på termo-
statelementet (#96922000)
-Sien mellem bruser og slange er snavset -Rengør sien mellem bruser og slange
Kryds-flow, varmt vand i koldtvandsledningen og
omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen, beskadiget afspær-
ringsventil
-Rengør afspærrings-ventil eller udskift evt.
Vandvarmeren går ikke i gang ved aktivering af
termostat
-Smudsfangsien er snavset -Rengør / udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
-Vandsparen i håndbruseren er ikke fjernet -Afmonter vandsparen i håndbruseren
-Ecostop anslagsskive ikke drejet aksialt 180°
(98916000)
-Ecostop Anslagsskive (98916000) drejet aksialt 180°
Godkendelse
(se s. 36)
Rengøring
(se s. 40)
Reservedele
(se s. 36)
Gennemstrømningsdiagram
(se s. 35)
Målene
(se s. 35)
Brugsanvisning
(se s. 34)
Service (se s. 33)
• Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overen-
stemmelse med nationale regler afprøves regelmæssigt (mindst en
gang om året).
• For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
ECOSTOP
(se s. 33)
Justering (se s. 32)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Safety Function (se s. 32)
Takket være Safety varmtvands-begrænsningen kan maksimaltempera-
turen forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Termostat i forbindelse med gennemstrømningsvandvar-
mer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer eller for lavt vandtryk,
skal der monteres en speciel vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
• Termostat Bruser: I forbindelse med gennemløbsvandvarmere skal ECOSTOP-
anslagsskiven (varenummer 98916000) sættes på med en aksial drejning om
180° .
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150±12mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro do regulador sujo (#96922000) -Limpar o filtro nas ligações de água e no cartucho
termostático (#96922000)
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o tubo flexível
Fluxos cruzados, água quente a ser forçada a entrar
no tubo da água fria, ou vice-versa, quando a mistura-
dora está fechada.
-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário
A temperatura da água não corresponde à temperatu-
ra seleccionada
-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática
-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º C
a 65º C.
Não é possível regular a temperatura -Regulador da temperatura calcificado -Limpar regulador da temperatura
Duche/bica a pingar -Sujidade ou sedimentação no assento da válvula -Limpar ou substituir a unidade de corte
Esquentador não funciona com a termostática -Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
-O limitador de caudal não foi retirado -Retirar o limitador de caudal
-Anilha de batente Ecostop não roda axialmente em
180° (98916000)
-Ecostop Rodar a anilha de batente (98916000)
axialmente em 180°
Marca de controlo
(ver página 36)
Limpeza
(ver página 40)
Peças de substituição
(ver página 36)
Fluxograma
(ver página 35)
Medidas
(ver página 35)
Funcionamento
(ver página 34)
Manutenção (ver página 33)
• As válvulas anti-retorno devem ser verificadas regularmente de
acordo com a DIN EN 1717 segundo os regulamentos nacionais ou
regionais (pelo menos uma vez por ano).
• Para garantir um funcionamento suave do elemento termostático
é necessário de vez em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
ECOSTOP
(ver página 33)
Afinação (ver página 32)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Safety Function (ver página 32)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• O produto não foi concebido para utilização em combinação com um banho de
vapor!
Misturadora termostática em conjunto com esquentadores
instantâneos
• Se instalar um chuveiro de mão, remova o limitador de caudal do chuveiro.
• Se o esquentador causar problemas ou se tiver pressões de águas diferentes,
tem de instalar um limitador de caudal na alimentação da água fria. (encomen-
dado separadamente, referência 97510000).
• Misturadora termostática Duche: Em combinação com esquentadores de água
é necessário que a anilha de batente ECOSTOP (referência 98916000) seja
encaixada com uma rotação axial de 180°.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150±12mm
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para água potável!
Português
9

Montaż patrz strona 31
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitko przy wkładzie termostatycznym
(#96922000)
-Wyczyścić sitka przed termostatem i we wkładzie
termostatycznym (#96922000)
-Zabrudzona uszczelka z sitkiem w prysznicu -Oczyścić uszczelkę z sitkiem pomiędzy prysznicem
a wężem
Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
-Zabrudzone / uszkodzone zabezpieczenie przed
przepływem zwrotnym
-Wyczyścić wzgl. wymienić zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z ustawioną warto-
ścią
-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu
-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody ciepłej na 42ºC do
65ºC
Brak możliwości regulacji temperatury -Wkład termostatyczny zakamieniony -Wymienić wkład termostatyczny
Wyciekająca woda z główki prysznicowej lub wylewki -Brud lub osady na gnieździe uszczelniającym, uszko-
dzenie górnego elementu zamykającego
-Oczyścić lub. wymienić element zamykający
Po otwarciu armatury nie załącza się podgrzewacz
przepływowy
-Zabrudzone sitka -Oczyścić / wymienić sitko
-Zablokowane zabezpieczenie przed przepływem
zwrotnym
-Wymienić zabezpieczenie przed przepływem zwrot-
nym
-Dławik przepływu nie został usunięty z prysznica
ręcznego
-Usunąć dławik z prysznica ręcznego
-Nie przekręcono pierścienia ograniczającego Eco-
stop osiowo o 180° (98916000)
-Ecostop Przekręcić pierścień ograniczający
(98916000) osiowo o 180°
Znak jakości
(patrz strona 36)
Czyszczenie
(patrz strona 40)
Części serwisowe
(patrz strona 36)
Schemat przepływu
(patrz strona 35)
Wymiary
(patrz strona 35)
Obsługa
(patrz strona 34)
Konserwacja (patrz strona 33)
• Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisa-
mi, działanie zabezpieczeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-
ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
ECOSTOP
(patrz strona 33)
Regulacja (patrz strona 32)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-
na temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 32)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-
ną temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
Termostat w połączeniu z przepływowym podgrzewa-
czem wody
• Podczas montażu główki prysznicowej należy ewentualnie usunąć istniejący
dławik przepływu.
• Przy wystąpieniu problemów z przepływowym podgrzewaczem wody lub przy
dużych różnicach ciśnień, w dopływie wody zimnej musi zostać zamontowany
opcjonalnie dostępny dławik (nr art. 97510000).
• Termostat Prysznic: W połączeniu z podgrzewaczami przepływowymi należy
nałożyć pierścień ograniczający ECOSTOP (numer artykułu 98916000) prze-
kręciwszy go uprzednio osiowo o 180°.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150±12mm
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: maks. 70°C / 4 min
Zabezpieczony przed przepływem zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Porucha Příčina Odstranění
Málo vody -Nízký tlak v přívodu. -Zkontrolovat tlak v potrubí
-Zanesený lapač nečistot v regulační jednotce
(#96922000)
-Vyčistit lapače nečistot před termostatem a na regu-
lační jednotce (#96922000)
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou a hadicí
Křížení toků, teplá voda se při zavřené armatuře tlačí
do přívodu studené vody nebo naopak
-Znečištěný nebo netěsný zpětný ventil -Zpětný ventil vyčistit, případně vyměnit
Teplota u výtoku nesouhlasí s nastavenou teplotou -Teplota u výtoku nesouhlasí s nastavenou teplotou -Nastavit termostat
-Nízká teplota teplé vody -Teplotu horké vody zvýšit na 42ºC až 65ºC
Nelze regulovat teplotu -regulační jednotka zanesena vodním kamenem -vyměnit regulační jednotku
sprcha nebo výtok odkapává -Nečistoty nebo usazeniny na těsnicím sedle -vyčistit resp. vyměnit horní uzavírací prvek
průtokový ohřívač v provozu s termostatem nezapne -Sítko na zachycování nečistot je zanesené -vyčistit / vyměnitn lapač nečistot
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
-Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Nárazový kotouč Ecostop není axiálně otočený o
180° (98916000)
-Ecostop Nárazový kotouč (98916000) je axiálně
otočený o 180°
Zkušební značka
(viz strana 36)
Čištění
(viz strana 40)
Servisní díly
(viz strana 36)
Diagram průtoku
(viz strana 35)
Rozmìry
(viz strana 35)
Ovládání
(viz strana 34)
Údržba (viz strana 33)
• U zpětných ventilů se musí podle DIN EN 1717 v souladu s národ-
ními nebo regionálními předpisy testovat jejich funkčnost (alespoň
jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat
čas od času nastavit na úplně horkou a úplně studenou vodu.
ECOSTOP
(viz strana 33)
Nastavení (viz strana 32)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Safety Function (viz strana 32)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou
teplotu, např. max. 42ºC.
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Výrobek není určen k použití ve spojení s parní lázní!
Termostat v kombinaci s prlůtokovými ohřívači
• Má-li být připojena ruční sprcha, pak z ní musí být vymontována případně zabu-
dován škrticí ventil.
• Při problémech s průtokovým ohřívačem nebo většími rozdíly tlaku se musí do pří-
vodu studené vody zabudovat škrticí ventil (kat.č.97510000), který je k dostání
jako opce.
• Termostat Sprcha: Ve spojení s průtokovými ohřívači je nezbytné zasunout nára-
zový kotouč ECOSTOP (číslo výrobku.98916000) axiálně otočený o 180°.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150±12mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
11

Montáž viď strana 31
Porucha Príčina Pomoc
Málo vody -Nízky tlak v prívode. -Skontrolovať tlak v potrubí
-Zanesený lapač nečistôt v regulačnej jednotke
(#96922000)
-Vyčistiť filter pred termostatom a na regulačnej jednot-
ke (#96922000)
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a hadicou
Kríženie tokov, teplá voda sa pri uzavretej armatúre
tlačí do prívodu studenej alebo naopak
-Znečistený alebo netesný spätný ventil -Spätný ventil vyčistiť, prípadne vymeniť
Teplota na výtoku nesúhlasí s nastavenou teplotou -Nebol nastavený termostat -Nastaviť termostat
-Nízka teplota teplej vody -Teplotu teplej vody zvýšiť na 42ºC až 65ºC
Nie je možné regulovať teplotu -Regulačná jednotka zanesená vodným kameňom -Vymeniť regulačnú jednotku
Sprcha alebo odtok kvapká -Nečistoty alebo usadeniny na tesniacom sedle -Vyčistiť resp. vymeniť uzatváraciu hornú časť
Prietokový ohrievač sa počas prevádzky termostatu
nezapína
-Sitko v tesnení sprchy je znečistené -Vyčistiť alebo vymeniť filter
-Obmedzovač spätného nasatia je zablokovaný -Vymeniť obmedzovač spätného nasatia
-Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Nárazový krúžok ECOSTOP axiálne neotočený o
180° (98916000)
-Ecostop Nárazový krúžok (98916000) axiálne otoč-
te o 180°
Osvedčenie o skúške
(viď strana 36)
Čistenie
(viď strana 40)
Servisné diely
(viď strana 36)
Diagram prietoku
(viď strana 35)
Rozmery
(viď strana 35)
Obsluha
(viď strana 34)
Údržba (viď strana 33)
• Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s ná-
rodnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň
raz ročne).
• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa
termostat z času čas nastaviť na maximálne horúcu a maximálne
studenú vodu.
ECOSTOP
(viď strana 33)
Nastavenie (viď strana 32)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Safety Function (viď strana 32)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-
nú teplotu, napr. max. 42ºC.
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Termostatická batéria v spojení s prietokovými ohrievačmi
• Ak sa pripojí ručná sprcha, musí sa z nej demontovať tlmiaci ventil.
• V prípade problémov s prietokovým ohrievačom alebo veľkých rozdielov tlaku
sa musí na prítoku studenej vody použiť voliteľný redukčný ventil (výrobné číslo
97510000).
• Termostatická batéria Sprcha: V spojení s prietokovým ohrievačom musí byť
nárazový krúžok ECOSTOP (číslo výrobku 98916000) zasunutý axiálne otočený
o 180°.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150±12mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第页 31
问题 原因 补救
龙头出水量小 -水压不足 -检查总水压
-调压器过滤网脏污(#96922000)-清洁龙头前面和恒温阀芯的过滤网。
(#96922000)
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网
串水，在龙头关闭的状态下，热水被强迫流入冷
水管路，或者相反。
-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的
龙头出水温度和温度设定的不符 -恒温阀芯未被调节 -调节恒温器
-热水温度过低 -将热水温度从42ºC升高到65ºC
水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯
花洒或龙头出水嘴滴水 -在阀体上有灰尘或水垢，阀芯损坏 -清洗或更换闭锁阀芯
使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洁过滤网/更换过滤网
-单向阀装反 -正确安装单向阀
-手持花洒的流量限制器没有去除 -去除流量限制器
-未将节水环止动垫片轴向旋转180°(98916000) -Ecostop节水环止动垫片(98916000)轴向旋转
180°
检验标记
(参见第页36)
清洗
(参见第页40)
备用零件
(参见第页36)
流量示意图
(参见第页35)
大小
(参见第页35)
操作
(参见第页34)
保养 (参见第页33)
• 单向阀必须在符合国家或当地的法律的情况下按照DINEN
1717定期检查（至少一年一次）。
• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动
调温器。
ECOSTOP
(参见第页33)
校准 (参见第页32)
安装完成后必须检查调温器的出水温度。如在取水处测量所得
的温度与调温器上设定的温度有偏差，那么必须进行调整。
安全功能 (参见第页32)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例
如最高温度为42℃
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本产品并非设计来与蒸气浴连接使用！
恒温龙头 连接连续流热水器
• 如果要连接手持花洒，必须去掉它的水流控制器。
• 如果连续流热水器导致任何问题，或者出现了不同的水压，您必须在冷
水端安装水流限制器（单独订购，商品编号97510000）。
• 恒温龙头淋浴:节水环止动垫片（物品编号98916000）在与即热式热水
器连接时必须轴向旋转180°插上。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) -Проблемы водоснабжения -Проверить овлен насос проверить работу насоса
-Фильтр термоэлемента загрязнен (#96922000) -Очистите грязеулавливающие сита перед термоста-
том и на регуляторе (#96922000)
-Фильтр душа загрязнен -Очистить фильтр
Подмес воды, в закрытом положене горячая вода
стремится в подводку холодной воды или наоборот
-Клапан обратного тока воды загрязнен или неис-
правен
-Очистить кланан или заменить при необходимости
Температура смешанной воды не соответствует
шкале
-Термостат не настроен -Настроить термостат
-Температура горячей воды слишком низкая -Поднять температуру горячей воды с 42 град.С до
65 град.С
Регулировка температура не производится -Регулятор засорен накипью -Замените регулятор
Из душа или выхода капает вода -Загрязнения или отложения на уплотнительном
кольце, верхняя часть запора повреждена
-Очистите или замените верхнюю часть отключаю-
щего устройства
Проточный нагреватель не включается в режиме
работы термостата
-Грязеулавливающие сита загрязнены -Очистите / замените грязеулавливающее сито
-Клапан обратного тока заедает -Замените клапаны обратного течения
-Дроссель не удален из ручного душа -Извлеките дроссель из ручного душа
-Упорный диск Ecostop не повернут на 180° в осе-
вом направлении (98916000)
-Ecostop Поверните осевой диск (98916000) на
180° в осевом направлении
Знак технического контроля
(см. стр. 36)
Очистка
(см. стр. 40)
Κомплеκт
(см. стр. 36)
Схема потока
(см. стр. 35)
Размеры
(см. стр. 35)
Эксплуатация
(см. стр. 34)
Техническое обслуживание (см. стр. 33)
• Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
• Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
ECOSTOP
(см. стр. 33)
Настройка (см. стр. 32)
После монтажа следует проверить температуру на выходе из тер-
мостата. Скорректируйте температуру воды, если она отличается
от установленной на термостате.
Safety Function (см. стр. 32)
С помощью функции Safety Function может быть задана максималь-
ная температура воды, например 42º C.
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Изделие не предназначено для использования в паровой бане!
Термостат с проточными нагревателями
• При подключении ручного душа, из него необходимо удалить возможно
установленный в нем дроссель.
• При неполадках проточного нагревателя или значительных перепадах дав-
ления в подвод холодной воды следует установить дроссель, приобретаемый
дополнительно (арт. № 97510000).
• Термостат душ: В сочетании с проточными нагревателями упорный диск
ECOSTOP (№ арт. 98916000) следует насаживать, повернув его на 180° в
осевом направлении.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150±12mm
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
Русский
14

Szerelés lásd a oldalon 31
Hiba Ok Megoldás
Kevés víz -a nyomás nem megfelelő -a vezetékek nyomását ellenőrizni kell
-a szabályozóegység szennyeződést felfogó szűrője
koszos (#96922000)
-A termosztát előtt és a szabályozó egységen lévő
szennyfogó szűrők megtisztítása (#96922000)
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell tisztítani
Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva
-a visszafolyásgátló piszkos vagy hibás -a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
A kifolyóvíz hőmérséklete nem egyezik a termosztáton
beállított hőmérséklettel
-a termosztát nem lett beszabályozva -a termosztátot be kell szabályozni
-túl alacsony melegvíz hőmérséklet -a melegvíz hőmérsékletét 65 fokra kell felemelni
Nem lehetséges a hőmérséklet-szabályozás -szabályozó egység elvízkövesedett -szabályozó egység kicserélése
A zuhany vagy a kifolyó csepeg -Piszok vagy lerakódások a tömítés alatt, sérült az
elzáró felső része
-Eézáró felső részét megtisztítani, ill. kicserélni
Az átfolyós melegítő nem kapcsol be a termosztát-
üzemmódban
-A szennyfogó szűrő koszos. -Szennyfogó szűrő tisztítása / cseréje
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
-Nincs kiszerelve a zuhanyrózsából a vízmennyiség
szabályozó.
-El kell távolítani a vízmennyiség szabályozót.
-Az Ecostop ütköző alátét nincs tengelyirányban 180°-
kal elfordítva (98916000)
-Ecostop Az ütköző alátétet (98916000) 180°-kal
tengelyirányban elfordítani
Vizsgajel
(lásd a oldalon 36)
Tisztítás
(lásd a oldalon 40)
Tartozékok
(lásd a oldalon 36)
Átfolyási diagramm
(lásd a oldalon 35)
Méretet
(lásd a oldalon 35)
Használat
(lásd a oldalon 34)
Karbantartás (lásd a oldalon 33)
• A visszafolyásgátlók működése a DIN EN 1717 szabványnak
megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot
időről időre teljesen melegre és teljesen hidegre kell állítani.
ECOSTOP
(lásd a oldalon 33)
Beszerelés (lásd a oldalon 32)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási
hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért
hőmérséklet eltér a termosztáton beállított hőmérséklettől.
Safety Function (Biztonsági funkció) (lásd a oldalon 32)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42
Celsius fokban maximálhatjuk.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A terméket nem gőzfürdővel együttes használatra tervezték!
Termosztát az átfolyós melegítőkkel kapcsolatban
• Ha kézi zuhanyt csatlakoztatunk, akkor ebből egy esetlegesen meglévő fojtást ki
kell szerelni.
• Az átfolyós melegítő meghibásodásakor vagy nagy nyomáskülönbségek esetén
a hidegvízkörben opcionálisan kapható fojtószelep (cikkszám 97510000)
alkalmazható.
• Termosztát tusoló: Átfolyós vízmelegítővel együtt az ECOSTOP ütköző alátétet
(cikkszám98916000) tengelyirányban 180°-kal elfordítva kell felhelyezni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150±12mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Lämpötilan säätöyksikön likasihti likaantunut
(#96922000)
-Puhdista termostaatin ja säätöyksikön likasihdit
(#96922000)
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välissä oleva sihtitii-
viste
Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin.
-Suuntaisventtiili likaantunut / viallinen -Puhdista suuntaisventtiili, vaihda tarvittaessa
Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa -Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian alhainen -Kohota lämminveden lämpötila arvoon välillä 42ºC
ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeutunut -Vaihda lämpötilan säätöyksikkö
Käsisuihkusta tai hanasta tippuu vettä -Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin
etuosa vahingoittunut
-Puhdista tai vaihda sulkuventtiilin etuosa
Läpimenokuumennin ei kytkeydy päälle termostaatti-
käytössä
-Likasihdit likaantuneet -Puhdista / vaihda likasihti
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkussa olevaa kuristinta ei ole poistettu -Poista kuristin käsisuihkusta
-Ecostop-lukkolaattaa ei ole käännetty aksiaalisesti
180° (98916000)
-Ecostop Käännä lukkolaatta (98916000) aksiaalisesti
180°
Koestusmerkki
(katso sivu 36)
Puhdistus
(katso sivu 40)
Varaosat
(katso sivu 36)
Virtausdiagrammi
(katso sivu 35)
Mitat
(katso sivu 35)
Käyttö
(katso sivu 34)
Huolto (katso sivu 33)
• Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
ECOSTOP
(katso sivu 33)
Säätö (katso sivu 32)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 32)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-
taa, esimerkiksi maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Termostaatti läpivirtauskuumenninta käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin poistet-
tava.
• Jos läpivirtauskuumentimet tai suuret paine-erot aiheuttavat ongelmia, kylmän
veden syöttöön on asennettava lisävarusteena saatava kuristin (tuotenumero
97510000).
• Termostaatti Suihku: Läpivirtauslämmittimien kanssa on ECOSTOP-lukkolaatta
tuotenumero 98916000) pistettävä paikoilleen niin, että se on käännetty aksiaa-
lisesti 180°.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150±12mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
16

Montering se sidan 31
Störning Orsak Åtgärd
För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck
-Smutsfilter i styrenheten igensatt (#96922000) -Rengör smutsfiltren vid inloppen och på termosensorn
(#96922000)
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och termostaten
Korsflöde – varmt vatten pressas vid avstängd ermostat
in i kallvatten- inloppet, och vice versa
-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nödvändigt
Den faktiska vatten- temperaturen stämmer Inte överens
med den Inställda
-Termostaten ställdes inte in -Justera termostaten
-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mellan 42ºC och
65ºC
Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn
Det droppar ur handdusch eller utloppspip till kar -Smuts eller avlagringar på packningen, överdelen på
avstäng- ningsventilen är skadad
-Rengör eller byt överdelen av avstängningsventilen
Varmvattenberedare slår ej på vid användning av
termostaten
-Smutsfiltren är igensmutsade -Rengör / byt ut smutsfilter
-Backventil är defekt -Byt backventil
-Vattenbegränsare i handduschen har ej tagits bort -Ta bort vattenbegränsaren
-Ecostop-brickan inte vriden 180° axialt (98916000) -Ecostop Vrid bricka (98916000) 180° axialt
Testsigill
(se sidan 36)
Rengöring
(se sidan 40)
Reservdelar
(se sidan 36)
Flödesschema
(se sidan 35)
Måtten
(se sidan 35)
Hantering
(se sidan 34)
Skötsel (se sidan 33)
• Backventilers funktion måste kontrolleras regelbundet enligt natio-
nella eller regionala bestämmelser i enlighet med DIN EN 1717
(minst en gång per år).
• För att garantera att termostaten ej kalkar igen, ska den regelbundet,
en gång per vecka, konditioneras. Det sker genom att man några
gånger snabbt slås om temperaturen från hett till kallt och tillbaka.
ECOSTOP
(se sidan 33)
Inställning av maxtemperatur (se sidan 32)
När monteringen är klar måste termostatens tömningstemperatur kon-
trolleras. En justering är nödvändig om den uppmätta temperaturen vid
tappningsstället avviker från den som är inställd på termostaten.
Safety Function (se sidan 32)
Med hjälp av Safety Function kan du ställa in den önskade maximal-
temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för
barn.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
Termostat användning med varmvattenberedare
• Om du ansluter en handdusch, öka då den vattenmängd som tillförs enligt ovan.
• Om varmvattenberedaren förorsakar problem eller stora tryckskillnader måste en
strypventil (tillval, artikelnummer 97510000) monteras i kallvatteninflödet.
• Termostat Dusch: Tillsammans med genomströmningsvärmare måste ECOSTOP-
brickan (artikelnummer 98916000) vridas 180° axialt när den sätts på.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150±12mm
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Gedimas Priežastis Priemonė
Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą
-Užsikimšęs temperatūros reguliatoriaus filtras
(#96922000)
-Išvalyti termostato ir temperatūros reguliatoriaus filtrus
(#96922000)
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Kryžminis tekėjimas, uždarius maišytuvą, karštas van-
duo papuola į šalto vandens vamzdį
-Atbulinis vožtuvas užsikimšęs / pažeistas -Išvalyti arba pakeisti atbulinį vožtuvą
Vandenio temperatūra nesutampa su nustatyta tempe-
ratūra
-Termostatas nesureguliuotas -Reguliuoti termostatą
-Per maža karšto vandens temperatūra -Karšto vandens temperatūrą pakelti nuo 42 ºC bis
65 ºC
Temperatūros reguliavimas neįmanomas -temperatūros reguliatorius apkalkėjęs -temperatūros reguliatorių pakeisti
Laša iš čiaupo arba dušo galvos -Nešvarumai, kalkės ant guminių dalių arba pažeistas
uždarymo dalis
-Išvalyti arba pakeisti ventilį
Momentinis pašildytojas neįsijungia, veikiant termos-
tatui
-Užsikimšęs filtras -Išvalykite arba pakeiskite filtrą.
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
-Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-„Ecostop“ atraminė poveržlė nepasukta pagal ašį
180° kampu. (98916000)
-Ecostop „Ecostop“ atraminę poveržlę pasukite pagal
ašį 180° kampu (98916000).
Bandymo pažyma
(žr. psl. 36)
Valymas
(žr. psl. 40)
Atsarginės dalys
(žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 35)
Išmatavimai
(žr. psl. 35)
Eksploatacija
(žr. psl. 34)
Techninis aptarnavimas (žr. psl. 33)
• Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiau-
siai kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
ECOSTOP
(žr. psl. 33)
Nustatymas (žr. psl. 32)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-
ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.
Apsaugos funkcija (žr. psl. 32)
"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota
iki, pvz., ne aukštesnės kaip 42º C.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Gaminis netinkamas naudoti garo pirtyje!
Termostatas naudojimas su momentiniais šildikliais
• Jei rankų dušas su vandens ribotuvu, būtina jį pašalinti.
• Esant problemoms su momentiniu šildikliu ar slėgių skirtumu, privaloma instaliuoti
papildomą vandens ribotuvą ant šalto vandens tiekimo jungties (užsakoma
atskirai - Art.Nr.97510000)
• Termostatas Dušas: naudojant kartu su cirkuliaciniais šildytuvais, turi būti uždėta
pagal ašį 180° kampu pasukta „ECOSTOP“ atraminė poveržlė (prekės Nr.
98916000).
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150±12mm
Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Nedovoljno vode -Prenizak pritisak vode -Ispitajte tlak u cijevima
-Očistite rešetkasti filter regulacijske jedinice
(#96922000)
-Očistite rešetkasti filter ispred termostata i na regulacij-
skoj jedinici (#96922000)
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
Križni tok vode, kod zatvorene armature vruća voda
ulazi u cijev s hladnom vodom i obrnuto
-Nepovratni ventil je prljav/neispravan -Očistite ili zamijenite nepovratni ventil
Temperatura na slavini ne podudara se s podešenom
temperaturom
-Termostat nije podešen -Podesite termostat
-Preniska temperatura tople vode -Povećajte tempereturu vruće vode na 42-65 ºC
Reguliranje temperature nije moguće -Regulacijska jedinica začepljena je kamencem -Zamijenite regulacijsku jedinicu
Tuš ili slavina kaplje -Prljavština ili naslage kamenca na ventilima, gornji dio
ventila za zatvaranje je oštećen
-Očistite, tj. zamijenite gornji dio ventila za zatvaranje
Protočni bojler ne radi bez obzira na rad termostata -Filtri su prljavi -Očistite/zamijenite filtar za skupljanje nečistoće
-Nepovratni ventil se nije vratio u početni položaj -Zamijenite nepovratni ventil
-Limiter protoka u ručnom tušu nije odstranjen -Odstranite limiter protoka
-Ecostop graničnik nije osno zakrenut za 180°
(98916000)
-Ecostop Zakrenite graničnik (98916000) oko svoje
osi za 180°
Oznaka testiranja
(pogledaj stranicu 36)
Čišćenje
(pogledaj stranicu 40)
Rezervni djelovi
(pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 35)
Mjere
(pogledaj stranicu 35)
Upotreba
(pogledaj stranicu 34)
Održavanje (pogledaj stranicu 33)
• Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-
žaja maksimalno tople u položaj maksimalno hladne vode.
ECOSTOP
(pogledaj stranicu 33)
Regulacija (pogledaj stranicu 32)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Safety Funkcija (pogledaj stranicu 32)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Termostat sa protočnim bojlerima
• Ako želite priključiti ručni tuš, iz njega je potrebno izvaditi cijev koja smanjuje
protok ukoliko takva cijev postoji.
• Kod problema sa protočnim bojlerom ili kod velikih razlika u tlaku potrebno je u
cijev za dotok hladne vode ugraditi specijalni ograničavač koji možemo isporuči-
ti prema želji (oznaka proizvoda: 97510000)
• Termostat Tuš: U kombinaciji s protočnim bojlerima ECOSTOP graničnik (br.
proizvoda 98916000) mora se nataknuti osno zakrenut za 180°.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150±12mm
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı bakınız sayfa 31
arıza sebep yardım
Az su geliyor -Besleme basıncı yeterli değil -Hat basıncını kontrol edin
-Ayar ünitesinin filtresi kirlenmiş (#96922000) -Termostatın önündeki ve ayar ünitesindeki filtreleri
temizleyin (#96922000)
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortumu yıkayın
Çapraz akış, batarya kapalıyken sıcak su soğuk su
hattına gönderiliyor ya da tam tersi
-Çek valf kirlenmiş / arızalı -Çek valfı temizleyin ya da değiştirin
Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil -Termostat ayarlanmadı -Termostatı ayarlayın
-Sıcak suyun derecesi çok düşük -Sıcak su sıcaklığını 42 ºC ila 65 ºC'ye yükseltin
Sıcaklık ayarı mümkün değil -ayar ünitesi kirlenmiş -ayar ünitesini değiştirin
Duş ya da çıkıştan su damlıyor -Conta yuvasında kir ya da tortu, kesme üst parçası
hasar görmüş
-Kesici üst parçasını temizleyin veya değiştirin
Termostat modunda şofben devreye girmiyor -Filtre tıkanmış olabilir -Filtreyi temizleyin / değiştirin
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
-El duşunun içindeki akım limitleyici çıkartılmamış ola-
bilir
-Akım limitleyiciyi el duşundan çıkartın
-Ecostop tahdit pulu eksenel olarak 180° çevrilmedi
(98916000)
-Ecostop Tahdit bulunu (98916000) eksenel olarak
180° çevirin
Kontrol işareti
(bakınız sayfa 36)
Temizleme
(bakınız sayfa 40)
Yedek Parçalar
(bakınız sayfa 36)
Akış diyagramı
(bakınız sayfa 35)
Ölçüleri
(bakınız sayfa 35)
Kullanımı
(bakınız sayfa 34)
Bakım (bakınız sayfa 33)
• DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzen-
li olarak kontrol edilmelidir. ( en az yılda bir kez)
• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli
aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.
ECOSTOP
(bakınız sayfa 33)
Ayarlama (bakınız sayfa 32)
Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol
edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan
sıcaklıktan farklıysa, bir düzeltme gereklidir.
Safety Function (bakınız sayfa 32)
Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.
42º C önceden ayarlanabilir.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kulla-
nılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
Termostat Şofbenlerle bağlantılı
• Bir el duşu bağlanırsa, bu parça mevcut olabilecek bir akım limitleyiciden sökül-
melidir.
• Şofbenle ilgili sorunlar olması durumunda ya da büyük basınç farklarında, isteğe
bağlı temin edilebilen bir akım limitleyici (Ürün kodu 97510000) soğuk su besle-
mesine takılabilir.
• Termostat Duş: Akış ısıtıcılarıyla bağlantılı olarak ECOSTOP tahdit bulu (Ürün
numarası 98916000) eksenel olarak 180° çevrilerek takılmalıdır.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150±12mm
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
