Hans Grohe Logis C 41611 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба /
Ръководство за монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16
Logis C
41611XXX
Logis C
41616XXX
Logis C
41612XXX
Logis C
41614XXX
Logis C
41615XXX
Logis C
41632XXX
Logis C
41623XXX
Logis C
41626XXX
Logis C
41618XXX
Logis C
41617XXX

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Es darf ausschließlich nur der Haltegriff 41613XXX
zum Festhalten benutzt werden, die übrigen Produk-
te sind für diesen Einsatzzweck nicht geeignet.
Die ordnungsgemäße Befestigung und der feste Sitz
der montierten Produkte ist in periodischen Abstän-
den (jährlich) zu überprüfen.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befes-
tigungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Produk-
tes geeignet ist und keine Schwachstellen aufweist.
Deutsch
Serviceteile (siehe Seite 21)
XXX = Farbcodierung
000 = Chrom
820 = Brushed Nickel
Kein essigsäurehaltiges Silikon verwenden!

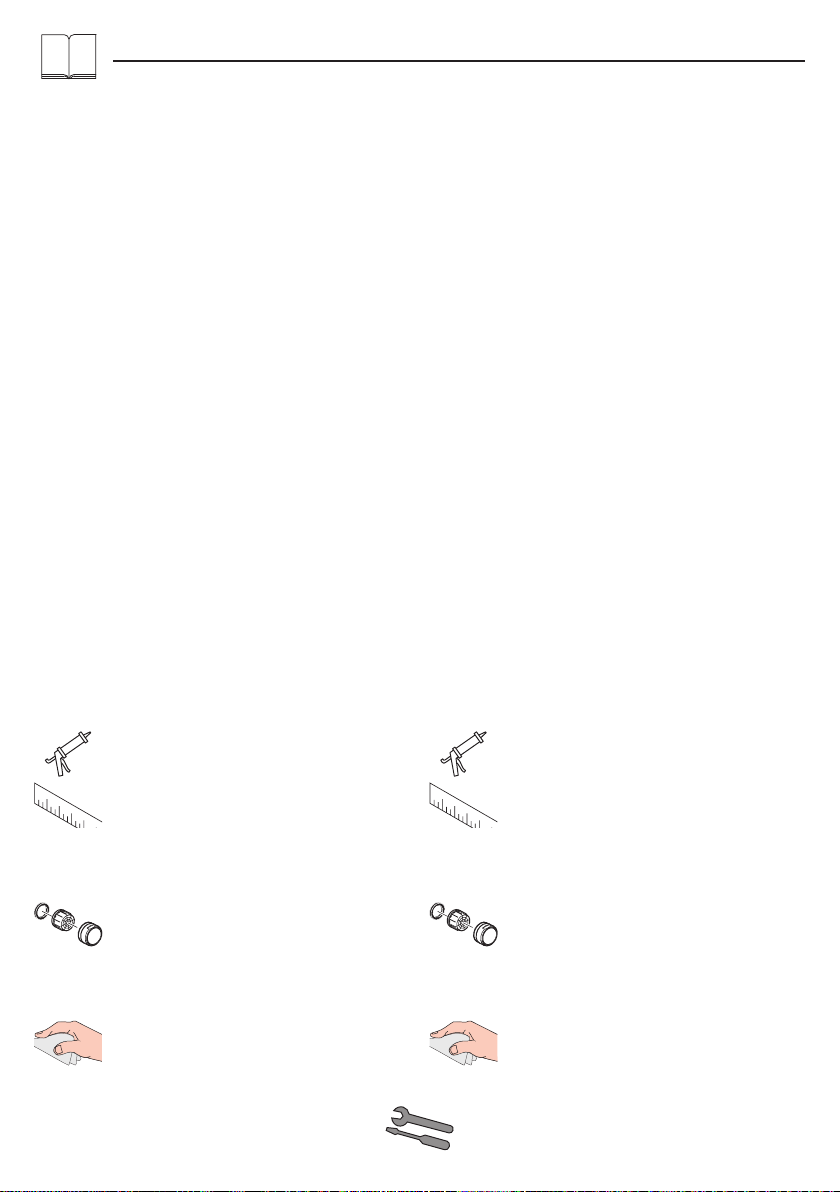

Symbolerklärung
Reinigung (siehe Seite 22)
Zum Füllen und Reinigen Pumpe und Deckel
abnehmen.
Montage
siehe Seite 18
Maße (siehe Seite 17)
Mundgeblasene Teile - Maßabweichungen
berechtigen nicht zu Reklamationen
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
N'utiliser que la poignée 41613XXX pour se retenir,
les autres produits ne convenant pas à cette utilisa-
tion.
Vérifier à intervalles réguliers (une fois par an) la
fixation correcte et la bonne assise des produits
montés
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Lors du montage de ce produit par du personnel
qualifié, veiller à ce que la surface de fixation soit
bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à
ce que le mur se prête au montage du produit et ne
présente aucun point fragile.
Français
Pièces détachées (voir pages 21)
XXX = Couleurs
000 = Chromé
820 = Brushed Nickel
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Nettoyage (voir pages 22)
Retirer la pompe et le couvercle pour remplir
et nettoyer.
Montage
voir pages 18
Dimensions (voir pages 17)
Pièce soufflée artisanalement - Les diffé-
rences de dimension ne justifient pas une
réclamation.

3
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Use only the handle 41613XXX for support, the
remaining products are not intended to be used as
supports.
Check the proper attachment and tight seating of the
installed products periodically (annually).
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The plumbing codes applicable in the respective
countries must be observed.
• During installation of the product by qualified trained
personnel, make sure that the entire fastening surface
is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the
product and has no weak points.
English
Spare parts (see page 21)
XXX = Colors
000 = Chrome Plated
820 = Brushed Nickel
Do not use silicone containing acetic acid!

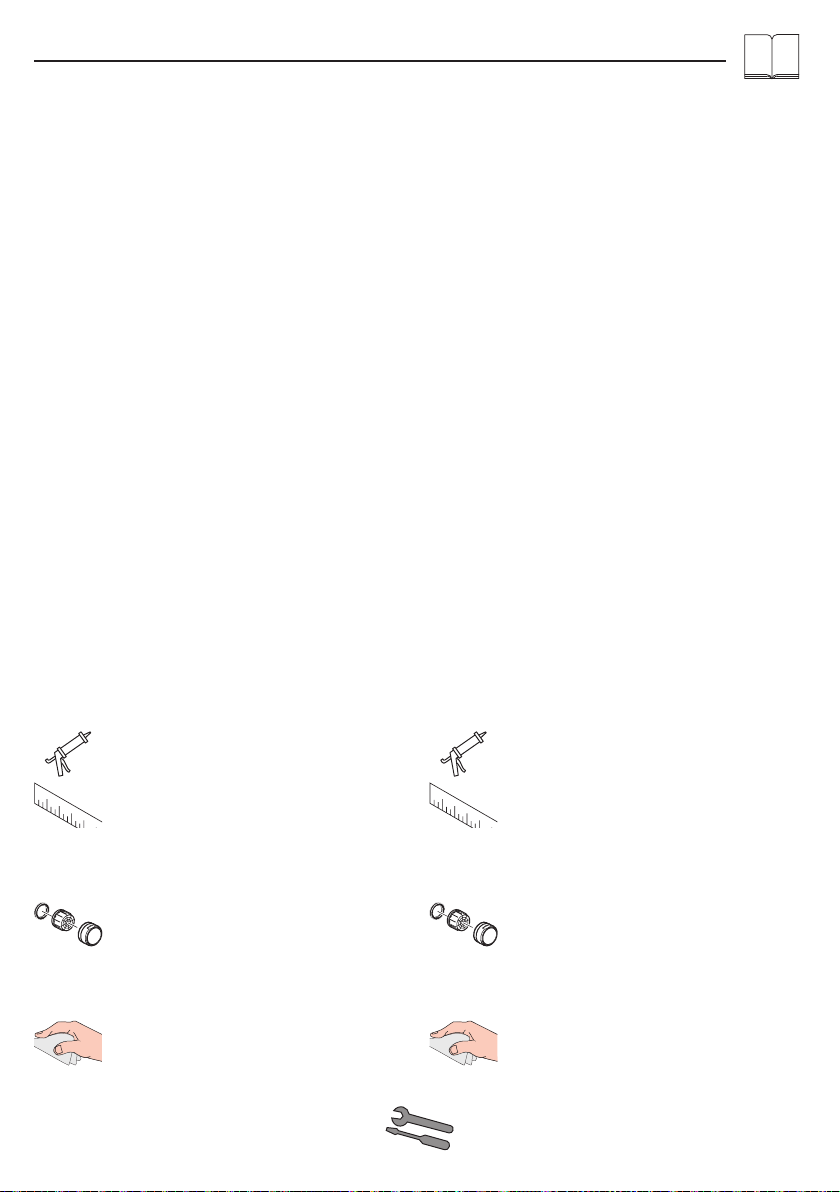

Symbol description
Cleaning (see page 22)
Lift off pump and lid for filling and cleaning.

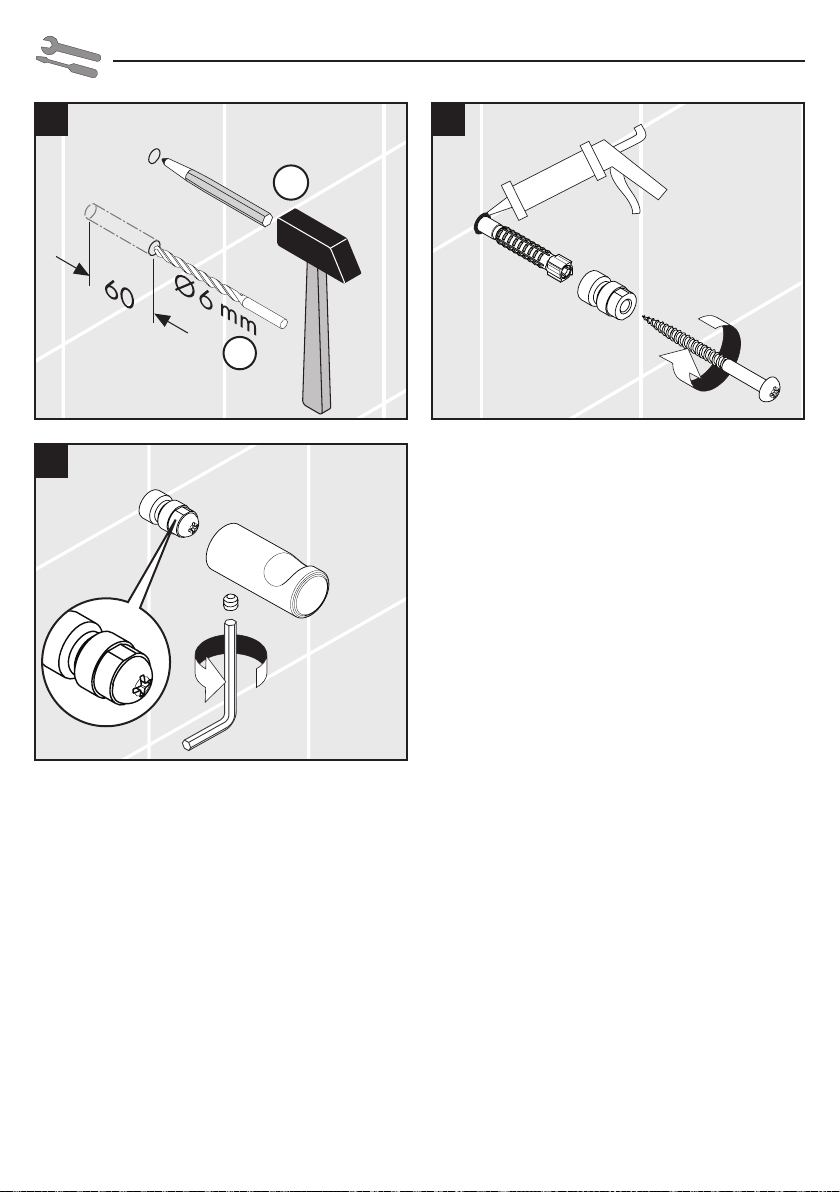

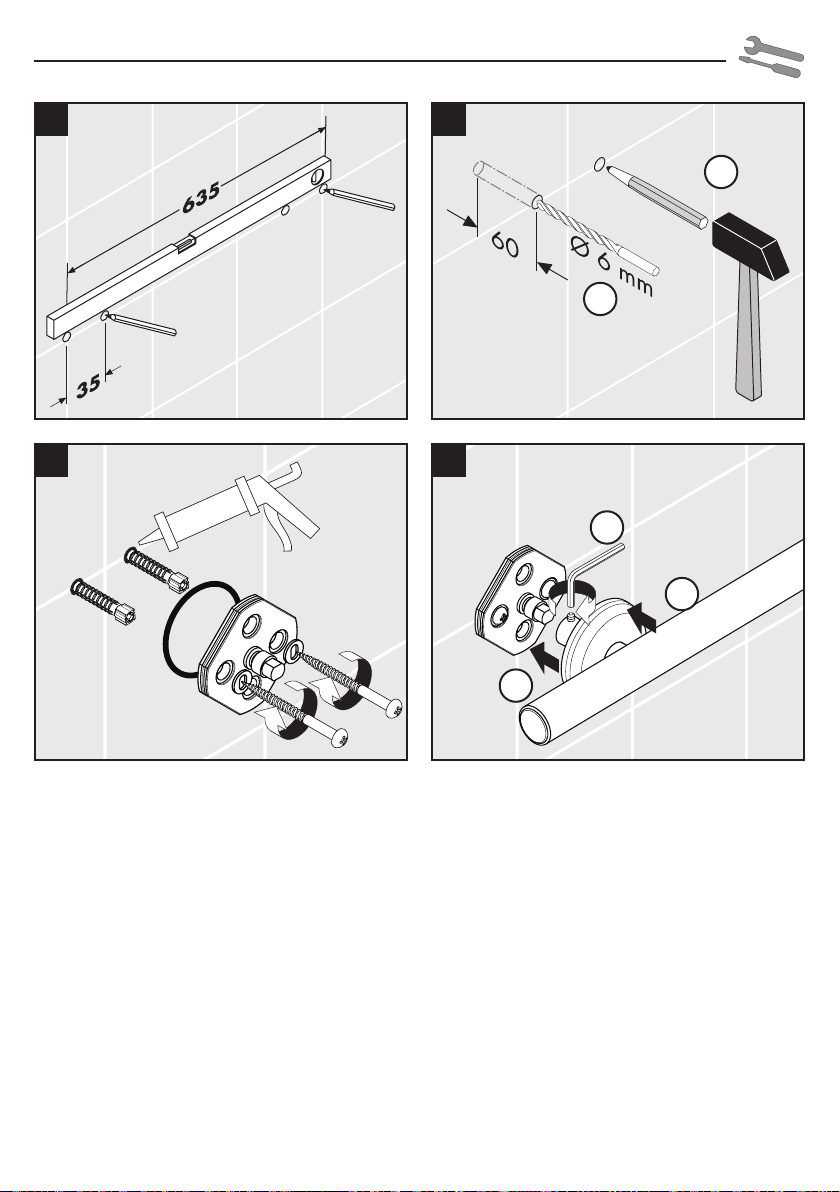

Assembly
see page 18

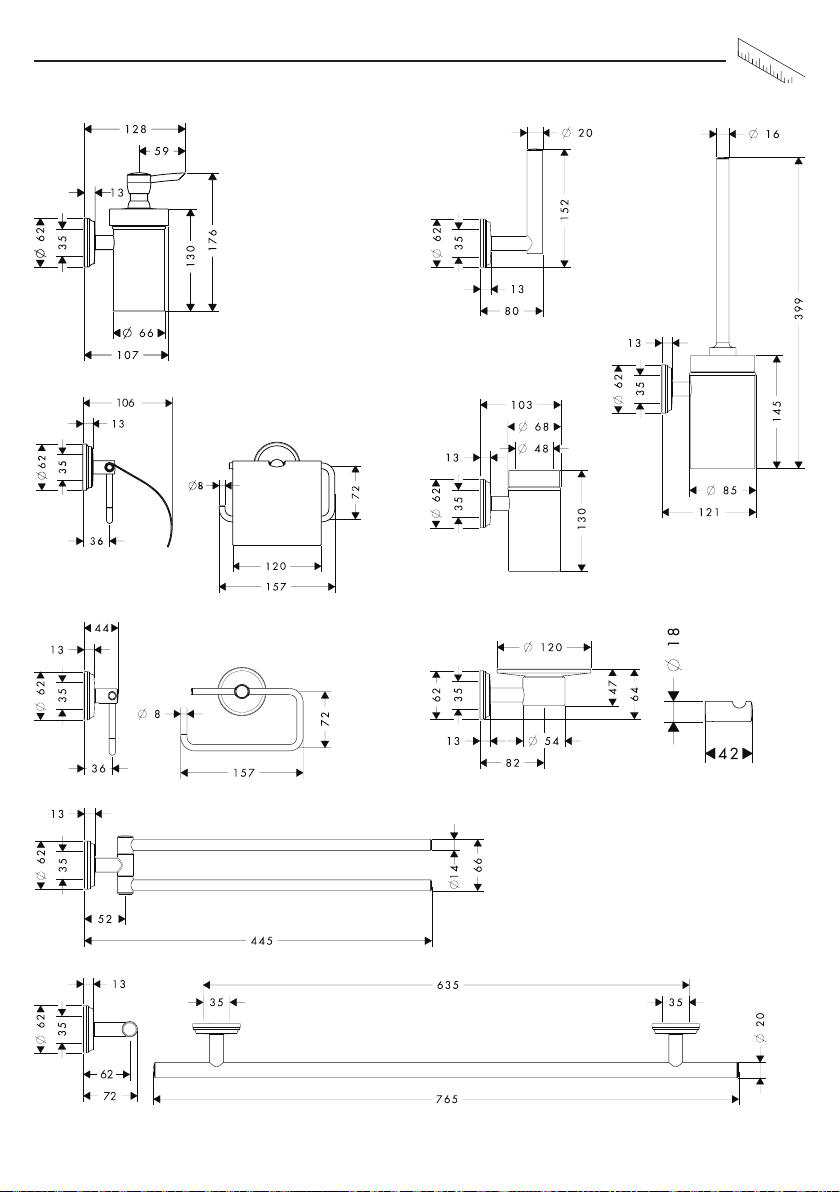

Dimensions (see page 17)
The glass could be of a different size as
illustrated due to it being blown by mouth.
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Per tenersi deve essere utilizzato esclusivamente
l'impugnatura 41613XXX, gli altri prodotti non sono
adatti per questo scopo d'impiego.
Il fissaggio a regola d'arte e la sede fissa dei
prodotti montati va controllato a intervallo periodico
(annualmente).
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Per il montaggio del prodotto da personale specia-
lizzato qualificato bisogna fare attenzione, che la
superficie di fissaggio, in tutto il campo di fissaggio,
sia piana (nessuna giunzione sporgente o sfalsamento
di piastrella), la costruzione della parete sia adatta
al montaggio del prodotto e che non presenti alcun
punto debole.
Italiano
Parti di ricambio (vedi pagg. 21)
XXX = Trattamento
000 = Cromato
820 = Brushed Nickel
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Pulitura (vedi pagg. 22)
Per riempire e pulire il contenitore togliere
la pompa e il coperchio.
Montaggio
vedi pagg. 18
Ingombri (vedi pagg. 17)
Pezzi soffiati – Non si accettano dei reclami
a causa di tolleranze dimensionali

4
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Solo debe utilizarse exclusivamente la manilla
41613XXX para sujetarse, los demás productos no
son adecuados para este uso.
Debe comprobarse en intervalos periódicos (anual-
mente) que los productos montados estén bien
fijados y asentados.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Durante el montaje del producto, mediante personal
especializado, se debe asegurar de que la super-
ficie de sujeción en todo el área de la fijación sea
plana (sin fugas o azulejos que sobresalgan), que la
estructura del muro sea adecuada para el montaje del
producto y que no presente puntos débiles.
Español
Repuestos (ver página 21)
XXX = Acabados
000 = Cromado
820 = Brushed Nickel
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Limpiar (ver página 22)
Para llenar y limpiar quitar la bomba y la
cobertera.
Montaje
ver página 18
Dimensiones (ver página 17)
Piezas sopladas por la boca - Las diferen-
cias de medida no dan derecho a reclama-
ción
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Alleen de handgreep 41613XXX mag gebruikt wor-
den om zich vast te houden, de overige producten
zijn voor dat gebruiksdoeleinde niet geschikt.
De reglementaire bevestiging en de vaste zitting
van de gemonteerde producten moet regelmatig
(jaarlijks) gecontroleerd worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Bij de montage van het product door gekwalificeerd
vakpersoneel moet erop gelet worden dat het monta-
gevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels),
dat de wand geschikt is voor de montage van het
product en geen zwakke plaatsen vertoont.
Nederlands
Service onderdelen (zie blz. 21)
XXX = Kleuren
000 = Verchroomd
820 = Brushed Nickel
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Reinigen (zie blz. 22)
Voor het vullen en reinigen pompje en afde-
krozet verwijderen.
Montage
zie blz. 18
Maten (zie blz. 17)
Mondgeblazen materiaal - Maatafwijkingen
rechtvaardigen geen reklamaties

5
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Man må udelukkende bruge håndtaget 41613XXX
til at holde sig fast med. De øvrige produkter er ikke
egnet til dette formål.
Den korrekte montering og position af monterede
produkter skal kontroller i regelmæssige afstande
(årligt).
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved montering af produktet igennem kvalificerede
fagfolk skal der holdes øje med, at fastgørelsesover-
fladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at
væggene er velegnet til monteringen af produktet og
ikke har svare områder.
Dansk
Reservedele (se s. 21)
XXX = Overflade
000 = Krom
820 = Brushed Nickel
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Rengøring (se s. 22)
Ved påfyldning og rengøring tag da pumpe
og låget af.
Montering
se s. 18
Målene (se s. 17)
Mundblæste dele - der kan ikke reklameres
mod småafvigelser.
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Para se segurar ou apoiar só pode 41613XXX
utilizar a pega, visto os outros produtos não serem
adequados para esse fim.
A fixação e encaixe correctos dos produtos
montados devem ser verificados periodicamente
(anualmente).
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Durante a montagem efectuada por técnicos qualifi-
cados deve ter-se em atenção que a superfície de fi-
xação seja plana em toda a sua extensão (sem juntas
ou ladrilhos salientes), que a estrutura da parede seja
adequada para a montagem do produto e que não
apresente pontos fracos.
Português
Peças de substituição
(ver página 21)
XXX = Acabamentos
000 = Cromado
820 = Brushed Nickel
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Limpeza (ver página 22)
Retirar a bomba e a cobertura para encher
e limpar.
Montagem
ver página 18
Medidas (ver página 17)
O vidro poderá apresentar diferenças em
relação ao ilustrado devido ao facto de ser
feito por sopro.

6
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Do trzymania się może być używany jedynie uchwyt
41613XXX; pozostałe produkty nie nadają się do
tego celu.
W określonym czasie (co roku) należy sprawdzać
właściwe zamocowanie i odpowiednie osadzenie
zamontowanych produktów.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Montaż produktu musi być wykonany przez wykwali-
fikowanego fachowca. Powierzchnia w miejscu monta-
żu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu
musi być stabilna. Dołożone w komplecie śruby i kołki
rozporowe są przeznaczone do betonu.
Polski
Części serwisowe
(patrz strona 21)
XXX = Kody kolorów
000 = Chrom
820 = Brushed Nickel
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Czyszczenie (patrz strona 22)
Do napełniania i czyszczenia pompy zdjąć
klapkę.
Montaż
patrz strona 18
Wymiary (patrz strona 17)
Ustnie dmuchane elementy – różnice w
wymiarach nie podlegają reklamacji
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
K držení se smí používat výlučně držák 41613XXX,
ostatní produkty nejsou vhodné pro tento účel
použití.
Upevnění podle předpisů a pevné usazení monto-
vaných produktů je třeba kontrolovat v periodických
časových intervalech (ročně).
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při montáži produktu kvalifikovanou osobou je třeba
dbát na to, aby byla upevňovací plocha v celé oblasti
upevnění rovná (žádné vyčnívající spáry nebo zapuš-
tění obkladů), aby struktura stěny byla vhodná pro
montáž produktu a neměla žádná slabá místa.
Česky
Servisní díly (viz strana 21)
XXX = Kód povrchové úpravy
000 = Chrom
820 = Brushed Nickel
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Čištění (viz strana 22)
K naplnění a čistění čerpadla sejmout víko.
Montáž
viz strana 18
Rozmìry (viz strana 17)
Ručně foukané sklo - rozdíly v rozměrech
neoprávňují k reklamaci

7
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Na držanie sa smie používať výlučne držiak
41613XXX, ostatné produkty nie sú vhodné na tento
účel použitia.
Upevnenie podľa predpisov a pevné osadenie mon-
tovaných produktov treba kontrolovať v periodických
časových intervaloch (ročne).
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri montáži produktu kvalifikovanou osobou treba
dávať pozor na to, aby bola upevňovacia plocha
v celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra
steny bola vhodná pre montáž produktu a nemá
žiadne slabé miesta.
Slovensky
Servisné diely (viď strana 21)
XXX = Farebné označenie
000 = Chróm
820 = Brushed Nickel
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Čistenie (viď strana 22)
Pri plnení a čistení čerpadla odoberte veko.
Montáž
viď strana 18
Rozmery (viď strana 17)
Sklo má byť inej veľľkosti než je zobrazené,
lebo sa vyfukuje ústami. Nie je nárok na
reklamáciu.
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
握柄只用于握持41613XXX，其它产品不适用于
此项使用用途。
应定期（每年）检查已装配好的产品是否正常
固定和固定定位。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 请遵守当地国家现行的安装规定。
• 由有资格的专业人员进行产品安装时请注意：在
所有加固区域中，加固表面是否平整（无突出的
接缝或瓷砖），墙体结构是否适合产品安装且未
显露出任何缺点。
中文
备用零件(参见第页21)
XXX=颜色代码
000=镀铬
820=BrushedNickel
请勿使用含有乙酸的硅胶！
符号说明
清洗(参见第页22)
升高泵和盖子，用于加注和排放。
安装
参见第页18
大小(参见第页17)
玻璃由于使用嘴吹开的，所以尺寸可能
与图示不同。

8
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Для фиксации разрешается использовать исклю-
чительно рукоятку41613XXX, остальные изделия
непригодны для этой цели.
Надлежащее крепление и плотность посадки уста-
новленных изделий следует проверять регулярно
(ежегодно).
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Во время монтажа изделия квалифицированным
персоналом поверхность крепления должна быть
ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной
плитки); для монтажа изделия следует использовать
подходящую стену достаточной прочности.
Русский
Κомплеκт (см. стр. 21)
XXX = Цветная кодировка
000 = Xром
820 = Brushed Nickel
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Очистка (см. стр. 22)
Для наполнения и очистки снимите насос
и крышку.
Монтаж
см. стр. 18
Размеры (см. стр. 17)
Делали выполненные способом ручного
дутья – отклонения размеров не являются
основанием для рекламаций
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kapaszkodáshoz kizárólag csak a kapaszkodót
41613XXX szabad használni, a további termékek
nem alkalmasak ilyen jellegű használatra.
A felszerelt termékek szabályszerű rögzítését és
szilárd elhelyezkedését rendszeres időközönként
(évente) ellenőrizni kell.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A termék képzett szakember általi felszerelése esetén
ügyelni kell arra, hogy a rögzítési felület teljesen sima
legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és
ne legyen gyenge pontja.
Magyar
Tartozékok (lásd a oldalon 21)
XXX = Színkódolás
000 = Króm
820 = Brushed Nickel
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Tisztítás (lásd a oldalon 22)
A töltéshez és tisztításhoz vegye le a szivaty-
tyút és a fedelet.
Szerelés
lásd a oldalon 18
Méretet (lásd a oldalon 17)
Fúvott alkatrészek - a méretbeli eltérések
nem jogosítanak fel reklamációra.

9
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Vain kahvaa saa käyttää kiinnipitämiseen41613XXX ,
muut tuotteet eivät sovi käytettäviksi siihen tarkoituk-
seen.
Asennettujen tuotteiden asianmukainen kiinnitys
ja tiukkuus on tarkastettava säännöllisin väliajoin
(vuosittain).
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Pätevän ammattihenkilöstön asentaessa tuotetta on
otettava huomioon, että kiinnityspinnan on oltava koko
kiinnitysalueelta tasainen (ei korkeita saumoja tai laat-
tojen yhtymäkohtia), seinän rakenne soveltuu tuotteen
asennukseen eikä siinä ole heikkoja kohtia.
Suomi
Varaosat (katso sivu 21)
XXX = Värikoodaus
000 = Kromi
820 = Brushed Nickel
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Puhdistus (katso sivu 22)
Poista pumppu ja kansi täyttöä ja puhdistusta
varten.
Asennus
katso sivu 18
Mitat (katso sivu 17)
Käsinpuhalletut osat - mittapoikkeamat eivät
ole peruste reklamaation tekemiselle.
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Det är bara handtaget 41613XXX som får använ-
das till att hålla fast sig i. Övriga produkter är inte
lämpliga till detta.
Alla monterade produkter ska kontrolleras regelbun-
det (varje år) så att de sitter fast ordentligt.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• De installationsriktlinjer som gäller i länderna ska
följas.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att fästytan är plan över hela fastsättnings-
området (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en monte-
ring av produkten och inte har några svaga punkter.
Svenska
Reservdelar (se sidan 21)
XXX = Färgkodning
000 = Krom
820 = Brushed Nickel
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Rengöring (se sidan 22)
Tag bort pump och lock för att fylla och
rengöra.
Montering
se sidan 18
Måtten (se sidan 17)
Handtillverkade delar – måttavikelser berät-
tigar inte till reklamationer

10
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Fiksuoti reikia tik su rankena 41613XXX, kiti gaminiai
šiam tikslui nepritaikyti.
Gaminių pritvirtinimo teisingumą ir patikimumą
būtina periodiškai (kasmet) tikrinti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai
turi atkreipti dėmesį, kad pritvirtinimo plokštuma būtų
lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių
trūkumų.
Lietuviškai
Atsarginės dalys (žr. psl. 21)
XXX = Spalvos
000 = Chrom
820 = Brushed Nickel
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Valymas (žr. psl. 22)
Valymui nuimkite siurblį ir dangtį.
Montavimas
žr. psl. 18
Išmatavimai (žr. psl. 17)
Stiklinė gali būti įvairių dydžių
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Za držanje se smije koristiti isključivo dr-
žak41613XXX, svi ostali proizvodi su za tu svrhu
neprikladni.
U redovitim vremenskim razmacima (jednom
godišnje) valja provjeravati propisnu pričvršćenost i
stabilnost postavljenih proizvoda.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te da nema slabih mjesta.
Hrvatski
Rezervni djelovi
(pogledaj stranicu 21)
XXX = Boje
000 = Krom
820 = Brushed Nickel
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Čišćenje (pogledaj stranicu 22)
Kod punjenja i čišćenja crpke skinite
poklopac
Sastavljanje
pogledaj stranicu 18
Mjere (pogledaj stranicu 17)
Stakleni dijelovi - različitosti dimenzija
ne predstavljaju razlog za reklamaciju
proizvoda.

11
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Tutunmak 41613XXX için sadece tutamak kullanılabi-
lir, diğer ürünler bu kullanıma uygun değildir.
Monte edilmiş ürünlerin talimatlara uygun sabitliği
ve sıkı duruşu düzenli aralıklarla (yıllık) kontrol
edilmelidir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı
yapılırken, sabitleme yüzeyinin sabitleme planının tüm
alanında bulunduğuna (derz veya fayans kayması
olmamalıdır), duvar yapısının ürünün montajı için
uygun olduğuna ve zayıf noktaları bulunmadığına
dikkat edilmelidir.
Türkçe
Yedek Parçalar (bakınız sayfa 21)
XXX = Renkler
000 = Krom
820 = Brushed Nickel
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Temizleme (bakınız sayfa 22)
Doldurmak ve temizlemek için pompayı ve
kapağı çıkartın.
Montajı
bakınız sayfa 18
Ölçüleri (bakınız sayfa 17)
Ağza üfleme yapan parçalar -ölçü sapmala-
rı- şikayet nedeni değildir
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Utilizaţi exclusiv mânere de sprijin 41613XXX pentru
a vă sprijini, celealte produse nu sunt potrivite pentru
a fi utilizate cu acest scop.
Fixarea corespunzătoare şi poziţia fixă a produse-
lor montate trebuie verificate la intervale regulate
(anual).
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
• La montarea produsului de către un personal calificat
se va avea grijă ca suprafaţa de fixare să fie plană
pe toată aria de fixare (fără proeminenţe ale rosturilor
sau îmbinări între plăcile de faianţă) şi ca structura
peretelui să fie corespunzătoare pentru fixarea produ-
sului, să nu prezinte locuri cu rezistenţă redusă.
Română
Piese de schimb (vezi pag. 21)
XXX = Coduri de culori
000 = Crom
820 = Brushed Nickel
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Curăţare (vezi pag. 22)
Pentru umplere şi curăţare scoateţi pompa
şi capacul.
Montare
vezi pag. 18
Dimensiuni (vezi pag. 17)
Piese fabricate manual - diferenţele de
dimensiuni nu pot considera motivul unei
reclamaţii.

12
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Μπορεί να χρησιμοποιηθεί αποκλειστικά για κράτη-
μα μόνο η λαβή 41613XXX. Τα υπόλοιπα προίόντα
είναι ακατάλληλα για τη χρήση αυτή.
Θα πρέπει να ελέγχετε ανά διαστήματα (ετησίως) αν
η στερέωση εξακολουθεί να είναι επαρκής και αν τα
τοποθετημένα προίόντα στηρίζονται καλά.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Κατά τη συναρμολόγηση του προϊόντος από ειδικό
προσωπικό θα πρέπει να ελέγχεται με ιδιαίτερη
προσοχή η επιφάνεια στερέωσης, αν είναι επίπεδη σε
όλη της την επιφάνεια (δεν πρέπει να εξέχουν αρμοί ή
πλακάκια), αν η υποδομή του τοίχου είναι κατάλληλη
για τη στερέωση του προϊόντος και αν παρουσιάζει
ασθενή σημεία.
Ελληνικά
Ανταλλακτικά (βλ. Σελίδα 21)
XXX = Χρώματα
000 = Επιχρωμιωμένο
820 = Brushed Nickel
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Καθαρισμός (βλ. Σελίδα 22)
Για την πλήρωση και τον καθαρισμό της
αντλίας, να αφαιρείτε το κάλυμμα.
Συναρμολόγηση
βλ. Σελίδα 18
Διαστάσεις (βλ. Σελίδα 17)
Τα τμήματα ελεύθερης σηματοδότησης και οι
αποκλίσεις από τις διαστάσεις δεν δικαιολο-
γούν τα όποια παράπονα.
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Za držanje se sme uporabljati izključno držalni ročaj
41613XXX, preostali proizvodi niso primerni za
tovrstno uporabo.
V periodičnih presledkih (letno) je treba preverjati
pravilno pritrditev in trdnost naseda montiranih
proizvodov.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
• Pri montaži tega proizvoda s strani kvalificiranega
strokovnega osebja je treba paziti na to, da je pritr-
dilna ploskev na celotni površini za pritrditev gladka
(brez izstopajočih fug ali zasekov ploščic), da je
struktura stene primerna za montažo proizvoda in ne
kaže šibkih mest.
Slovenski
Rezervni deli (glejte stran 21)
XXX = Barve
000 = Krom
820 = Brushed Nickel
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Čiščenje (glejte stran 22)
Pri polnjenju in čiščenju snemite črpalko in
pokrov.
Montaža
glejte stran 18
Mere (glejte stran 17)
Ustno pihani deli - odstopanja v velikosti niso
razlog za reklamacijo.

13
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Käepidet41613XXX võib kasutada ainult kinnihoid-
miseks, ülejäänud tooted ei sobi selleks kasutusots-
tarbeks.
Monteeritud toote nõuetekohast paigaldust ja kinni-
tust tuleb korrapäraselt (kord aastas) kontrollida.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Toote paigaldamisel kvalifitseeritud spetsialistide
poolt tuleb jälgida, et kinnituspind oleks kogu ulatuses
ühtlaselt tasane (mitte ühtki üleseisvat vuuki või kaldus
kahhelkivi), seina ülesehitus toote paigaldamiseks
sobiv ja ilma nõrkade kohtadeta.
Estonia
Varuosad (vt lk 21)
XXX = Värvid
000 = Kroom
820 = Brushed Nickel
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Puhastamine (vt lk 22)
Eemaldage täitmis ja puhastus pumba kate
täitmiseks ja puhastamiseks.
Paigaldamine
vt lk 18
Mõõtude (vt lk 17)
Klaas võib olla erimõõduline, kuna see on
suuga puhutud. Kaebus pole õigustatud.
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Turēšanai drīkst izmantot vienīgi rokturi 41613XXX,
pārējie produkti nav piemēroti šim nolūkam.
Nepieciešams periodiski (reizi gadā) pārbaudīt, vai
uzmontētie produkti ir pareizi piestiprināti un labi
turas.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Kvalificētiem speciālistiem, montējot produktu,
jāpiegriež vērība tam, lai piestiprināšanas virsma visā
piestiprināšanas zonā ir gluda (nav fūgu vai flīžu
iecirtumu), sienas uzbūve ir piemērota produkta mon-
tāžai un tajā nav nestabilu vietu.
Latvian
Rezerves daļas (skat. lpp. 21)
XXX = Krāsu kodi
000 = Hroma
820 = Brushed Nickel
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Tīrīšana (skat. lpp. 22)
Lai piepildītu un iztīrītu, noņemt sūkni un
vāciņu.
Montāža
skat. lpp. 18
Izmērus (skat. lpp. 17)
Izpūstas stikla daļas - izmēru atšķirības nevar
būt reklamācijas iemesls.

14
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Za držanje sme da se koristi isključivo drška
41613XXX, svi ostali proizvodi su za tu svrhu
nepodesni.
Propisna pričvršćenost i stabilnost postavljenih
proizvoda treba redovno da se proverava (jednom
godišnje).
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Kada proizvod montira kvalifikovano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primerena montaži proizvoda
i da nema slabih mesta.
Srpski
Rezervni delovi (vidi stranu 21)
XXX = Oznake boja
000 = Hrom
820 = Brushed Nickel
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Čišćenje (vidi stranu 22)
Kod punjenja i čišćenja pumpe skinite
poklopac.
Montaža
vidi stranu 18
Mere (vidi stranu 17)
Ručno napravljeni stakleni delovi -
odstupanje dimenzija ne predstavlja razlog
za reklamaciju proizvoda.
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
For å holde seg fast skal kun håndtaket bru-
kes41613XXX. De øvrige produktene er ikke egnet
for dette bruk.
De monterte produktene skal regelmessig sjekkes om
de er ordentlig festet og om de sitter fast.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Under monteringen av produktet gjort av kvalifisert
fagpersonal, skal man påse at monteringsoverflaten
på hele festeområdet er plant (ingen utstikkende fuger
eller flisekanter), at veggoppbyggingen egner seg for
produktmontasjen og ikke viser svake punkter.
Norsk
Servicedeler (se side 21)
XXX = Fargekode
000 = Krom
820 = Brushed Nickel
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Rengjøring (se side 22)
Ta av deksel og pumpe for fylling og
rengjøring.
Montasje
se side 18
Mål (se side 17)
Munnblåste deler - Måldifferanser gir ingen
rett til reklamasjon

15
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
За хващане да се използва само дръжката
41613XXX, останалите продукти не са подходящи
за тази цел.
Правилното закрепване и правилното разполо-
жение на монтираните продукти трябва да се
проверява периодично (ежегодно).
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• При монтаж на продукта от квалифицирани
специалисти да се внимава за това, закрепващата
повърхност в целия диапазон на закрепването да
бъде равна (без изпъкнали фуги или изместване на
плочки), конструкцията на стената да е подходяща
за монтаж на продукта и да няма слаби места.
БЪЛГАРСКИ
Сервизни части (вижте стр. 21)
XXX = Цветово кодиране
000 = Xром
820 = Brushed Nickel
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Почистване (вижте стр. 22)
За пълнене и почистване свалете помпата
и капака.
Монтаж
вижте стр. 18
Размери (вижте стр. 17)
Ръчно духани части – Отклоненията от
размерите не могат да бъдат повод за
рекламация.
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Vetëm doreza 41613XXX mund të përdoret për
t'u mbajtur. Të gjitha produktet e tjera nuk janë të
përshtatshme për këtë qëllim.
Montimi dhe pozicioni sipas rregullave i produkteve
të montuara duhet verifikuar periodikisht (një herë
në vit).
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Gjatë montimit të produktit nga teknikët e specializuar
duhet mbajtur parasysh që sipërfaqja e montimit
gjendet brenda zonës së përgjithshme të planit
të montimit (nuk ka vendbashkime të dala ose
mospërputhje të pllakave), që struktura e murit është
e përshtatshme për montimin e produktit dhe që nuk
paraqet asnjë pikë të dobët.
Shqip
Pjesët e servisit (shih faqen 21)
XXX = Kodimi me anë të ngjyrave
000 = Krom
820 = Brushed Nickel
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Pastrimi (shih faqen 22)
Për mbushje dhe pastrim të hiqen pompa
dhe kapaku.
Montimi
shih faqen 18
Përmasat (shih faqen 17)
Pjesë të fryra me gojë - devijime nga
përmasat nuk ju japin të drejtën të bëni
reklamacion

16





41613XXX


















)21
=XXX
=000
BrushedNickel=820



)22


18
)17
  



17
Logis C 41612XXX
125 ml
Logis C 41614XXX
Logis C 41615XXX
Logis C 41616XXX
Logis C 41611XXX
Logis C 41617XXX
Logis C 41618XXX
Logis C 41632XXX
Logis C 41623XXX
Logis C 41626XXX
Maße

18
12
3 4a
SW 2 mm
Logis C 41612XXX/41614XXX/41615XXX/41617XXX/41618XXX/41623XXX/41626XXX/41632XXX
1.
2.
3.
4.
1.
1.
4.
2.
2.
3.
SW 2 mm
4b
41614XXX
41615XXX
41617XXX
41618XXX
41623XXX
41626XXX
41632XXX
41612XXX
!
Montage

19
Logis C 41616XXX
1 2
4
SW 2 mm
3
1.
2.
1.
2.
3.

20
1 2
3
SW 2 mm
!
1.
2.
Logis C 41611XXX
