Hans Grohe Crometta E 240 1jet Reno Green User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 31
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 31

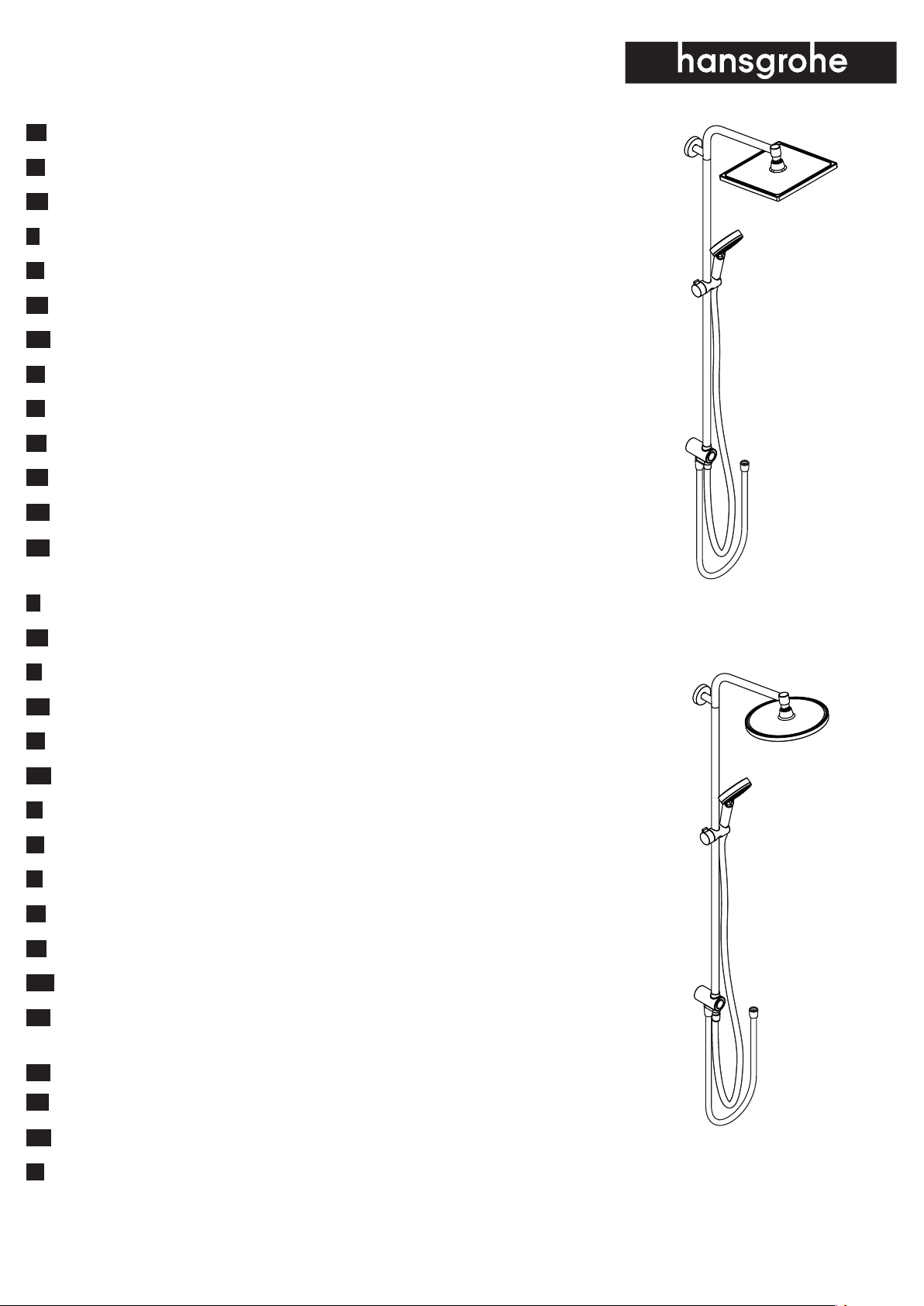

Crometta E 240 1jet Showerpipe
Reno Green
26962000
Crometta S 240 1jet Showerpipe
Reno Green
26987000

2
Deutsch
Montage (siehe Seite 32)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls ange-
passt werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montage-
höhe die Mindesthöhe ändert und die Änderung der Anschlussmaße berück-
sichtigt werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülun-
gen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die
Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
• Die Brause darf nur nach einem Absperrventil oder einer Sanitärarmatur
angeschlossen werden.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C ⁄ 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 39)
Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Maße (siehe Seite 34)
Durchflussdiagramm (siehe Seite 34)
 Handbrause
 Kopfbrause
Serviceteile (siehe Seite 40)
Sonderzubehör (nicht im Lieferumfang enthalten)
Fliesenausgleichsscheibe Chrom #95239000 (siehe Seite 40)
Reinigung (siehe Seite 37)
Bedienung (siehe Seite 36)
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg stellen.

3
Français
Montage (voir pages 32)
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même, il
est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps (telles
par ex. que les yeux). Veiller à respecter un écart suffisant entre la douchette et
le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant
le transport Après le montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur
modifie la hauteur minimum et que la modification des cotes de raccord doit
entrer en ligne de compte.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la
surface de fixation soit bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à ce que le mur se prête au
montage du produit et ne présente aucun point fragile.
• Le joint à filtre fourni avec la pomme de douche à main doit être installé afin de
retenir des impuretés du système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager des pieces mobiles. Des
réclamations à la suite de l’usage de la pomme de douche sans joint-tamis de
hansgrohe ne peuvent pas faire partie de notre garantie.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le
tuyau reliant la robinetterie au pommeau de la douche à l'aide d'une scie fine.
• La douchette ne doit être raccordée qu'en aval d'une vanne d'arrêt ou d'une
robinetterie sanitaire.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C ⁄ 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide acétique!
Entretien (voir pages 39)
Les clapets anti-retour doivent être examinés régulièrement conformément à la
norme EN 806-5 ou conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an).
Dimensions (voir pages 34)
Diagramme du débit (voir pages 34)
 Douchette
 Pomme de douche
Pièces détachées (voir pages 40)
Accessoires en option (ne fait pas partie de la fourniture)
cale de compensation Chromé #95239000 (voir pages 40)
Nettoyage (voir pages 37)
Instructions de service (voir pages 36)
Pour vider le pommeau de la douchette, l'incliner légèrement après l'utilisation.

4
English
Assembly (see page 32)
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The product may only be used for bathing, hygienic and body cleaning
purposes.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• The plumbing codes applicable in the respective countries must be observed.
• The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be
altered if required. In this case, pay attention to the fact that a change of
installation height will also change the minimum height, and that the altered
mounting dimensions must be taken into consideration.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no
weak points.
• The mesh washer must be insert to protect the shower against incoming dirt by
pipework. Incoming dirt leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and guarantee claims.
• The product is not designed to be used with steam baths!
• If required, the bottom part of the pipe between the fixture and the shower head
can be shortened with a fine-toothed saw.
• The shower may only be connected downstream of a shut-off valve or sanitary
fitting.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C ⁄ 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Maintenance (see page 39)
The check valves must be checked regularly according to EN 806-5 in accord-
ance with national or regional regulations (at least once a year).
Dimensions (see page 34)
Flow diagram (see page 34)
 Hand shower
 Overhead shower
Spare parts (see page 40)
Special accessories (order as an extra)
tile-matching-disk Chrome Plated #95239000 (see page 40)
Cleaning (see page 37)
Operation (see page 36)
To empty the overhead shower after use, hold it in a slightly inclined position.

5
Italiano
Montaggio (vedi pagg. 32)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
montata separatamente.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo
paese.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per
persone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna
fare attenzione, che ad altezza di montaggio cambiata l'altezza minima
necessaria indicata cambia e che bisogna considerare la modifica delle quote
di collegamento.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun
punto debole.
• Per proteggere la soffione doccia da eventuali impurita provenienti dalle
tubazioni dell’acqua, deve essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o danneggiare parti della
doccia; in questo caso la Hansgrohe non risponde dei danni.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
• La doccia deve essere collegata solo a valle di una valvola d'arresto o di
un'armatura sanitaria.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C ⁄ 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Manutenzione (vedi pagg. 39)
La valvola di non ritorno deve essere controllata regolarmente come da EN
806-5, secondo le normative nazionali e regionali (almeno una volta all'anno).
Ingombri (vedi pagg. 34)
Diagramma flusso (vedi pagg. 34)
 Doccetta
 Soffione doccia
Parti di ricambio (vedi pagg. 40)
Accessori speciali (non contenuto nel volume di fornitura)
distanziali da piastrella Cromato #95239000 (vedi pagg. 40)
Pulitura (vedi pagg. 37)
Procedura (vedi pagg. 36)
Per svuotare la doccia di testa dopo averla usata, posizionarla leggermente
obliqua.

6
Español
Montaje (ver página 32)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
El brazo del pulverizador de ducha solo está previsto para soportar el
pulverizador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveriza-
dor y cuerpo.
El producto no debe ser utilizado como un elemento de sujeción. Debe
montarse un elemento de sujeción separado.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el
país respectivo.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de
modificación de la altura de montaje, cambia la altura mínima y habrá que
adaptar las medidas de conexión.
• Durante el montaje del producto, mediante personal especializado, se debe
asegurar de que la superficie de sujeción en todo el área de la fijación sea
plana (sin fugas o azulejos que sobresalgan), que la estructura del muro sea
adecuada para el montaje del producto y que no presente puntos débiles.
• La junta de filtración que se suministra con la ducha mural evita que las
partículas de suciedad procedentes de las tuberías lleguen a la ducha mural.
Debe colocarse entre el flexo y la ducha mural. Infiltraciones de suciedad
deterioran el funcionamiento de la ducha mural y pueden causar daños en el
interior de la misma que no están cubiertas por la garantía de Hansgrohe.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
• En caso de necesidad, con una sierra fina puede recortarse por la parte de
abajo el tubo entre el grifo y la ducha.
• La roseta de ducha debe conectarse siempre a una válvula de bloqueo o a
valvulería sanitaria.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C ⁄ 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Mantenimiento (ver página 39)
Las válvulas anti-retorno tienen que ser controladas regularmente según la norma
EN 806-5, en acuerdo con las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Dimensiones (ver página 34)
Diagrama de circulación (ver página 34)
 Teleducha
 Ducha fija
Repuestos (ver página 40)
Opcional (no incluido en el suministro)
Pieza desuplemento Cromado #95239000 (ver página 40)
Limpiar (ver página 37)
Manejo (ver página 36)
Para vaciar la ducha, colóquela en una posición ligeramente inclinada tras el uso.

7
Nederlands
Montage (zie blz. 32)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de
hoofddouche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische
beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen het douchesysteem niet
gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet
in acht genomen worden dat bij een gewijzigde montagehoogte ook de
minimumhoogte verandert en dat de aansluitmaten overeenkomstig moeten
worden aangepast.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging
vlak is (geen uitstekende voegen of verspringende tegels), dat de wand
geschikt is voor de montage van het product en geen zwakke plaatsen
vertoont.
• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de
waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddou-
che negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze
schade is Hansgrohe niet verantwoordelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
• De douche mag enkel aangesloten worden na een afsluitklep of een sanitaire
kraan.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C ⁄ 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 39)
Keerkleppen moeten volgens EN 806-5 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontroleerd worden. (Tenminste een keer
per jaar)
Maten (zie blz. 34)
Doorstroomdiagram (zie blz. 34)
 Handdouche
 Hoofddouche
Service onderdelen (zie blz. 40)
Toebehoren (behoort niet tot het leveringspakket)
opvulschijf Verchroomd #95239000 (zie blz. 40)
Reinigen (zie blz. 37)
Bediening (zie blz. 36)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht schuin.

8
Dansk
Montering (se s. 32)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monterin-
gen godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på
1800 mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den
mindste højde i tilfælde af en ændret monteringshøjde ændres og at der skal
tages hensyn til de ændrede tilslutningsmål.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Den vedlagte smudsfangssi skal indsættes i bruseren for at undgå snavs fra
rørsystemet. Indskyllet snavs kan have indflydelse på bruserens funktion og/
eller føre til beskadigelser på håndbruserens funktionsdele.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en
fin sav.
• Bruseren må kun tilsluttes efter en afspærringsventil eller et sanitærarmatur.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C ⁄ 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Service (se s. 39)
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt (mindst en gang om året).
Målene (se s. 34)
Gennemstrømningsdiagram (se s. 34)
 Håndbruser
 Hovedbruser
Reservedele (se s. 40)
Specialtilbehør (ikke med i leveringsomfang)
Afstandsskive Krom #95239000 (se s. 40)
Rengøring (se s. 37)
Brugsanvisning (se s. 36)
Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.

9
Português
Montagem (ver página 32)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não
podem utilizar o sistema de duche sem monitorização. Pessoas que estejam
sob a influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis (p.
ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e o
corpo.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte
ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeita-
das.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O filtro de rede deve ser colocado para proteger o chuveiro de areias e
resíduos rovenientes da tubagem. Resíduos e areias podem danificar
componentes, ou provocar mau funcionamento do chuveiro; as avarias assim
provocadas anulam a nossa responsabilidade e anulam a nossa garantia.
• O produto não foi concebido para utilização em combinação com um banho
de vapor!
• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça
do chuveiro, na parte inferior, com uma serra fina.
• O chuveiro só pode ser instalado a seguir a uma válvula de retenção ou
valvularia de sanitários.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C ⁄ 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Manutenção (ver página 39)
As válvulas anti-retorno devem ser verificadas regularmente de acordo com a
EN 806-5 segundo os regulamentos nacionais ou regionais (pelo menos uma vez
por ano).
Medidas (ver página 34)
Fluxograma (ver página 34)
 Chuveiro de mão
 Chuveiro fixo
Peças de substituição (ver página 40)
Acessórios especiais (não incluído no volume de fornecimento)
Arruela espaçadora Cromado #95239000 (ver página 40)
Limpeza (ver página 37)
Funcionamento (ver página 36)
Posicionar a cabeça do chuveiro numa posição inclinada para o esvaziar após a
utilização.

10
Polski
Montaż (patrz strona 32)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-
wać osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transporto-
wych. Po montażu nie widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostoso-
wać. Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości
montażu zmienia się minimalna wysokość, a także ulegają zmianie wymiary
przyłączy.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca.
Powierzchnia w miejscu montażu musi być równa (bez uskoków wzgl.
wzajemnie przesuniętych płytek). Ściana w miejscu montażu musi być stabilna.
Dołożone w komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Znajdujące się przy prysznicu sitko musi zostać zainstalowane, aby zatrzymać
zanieczyszczenia z instalacji. Przedostające się zanieczyszczenia mogą mieć
ujemny wpływ na działanie i/lub prowadzić do usterek w działaniu elementów
prysznica. Za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
• W razie konieczności rurę między armaturą a prysznicem sufitowym w dolnym
obszarze można skrócić przy użyciu małej piły
• Prysznic można podłączyć tylko po użyciu zaworu odcinającego lub armatury
sanitarnej.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C ⁄ 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Konserwacja (patrz strona 39)
Zgodnie z normą EN 806-5, krajowymi i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrotnym musi być kontrolowane (przynajmniej
raz w roku).
Wymiary (patrz strona 34)
Schemat przepływu (patrz strona 34)
 Prysznic ręczny
 Prysznic sufitowy
Części serwisowe (patrz strona 40)
Wyposażenie specjalne (Nie jest częścią dostawy)
Podkładka do wyrównania płytek ceramicznych Chrom
#95239000 (patrz strona 40)
Czyszczenie (patrz strona 37)
Obsługa (patrz strona 36)
Do opróżniania prysznica należy go po jego użyciu ustawić lekko na skos.

11
Česky
Montáž (viz strana 32)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s
výškou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit.
Při tom je zapotřebí dbát nato, že se při změněné výšce montáže změní
požadovaná minimální výška a že je třeba brát ohled na připojovací rozměry.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a
neměla žádná slabá místa.
• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se
nevztahuje záruka firmy Hansgrohe.
• Výrobek není určen k použití ve spojení s parní lázní!
• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní
oblasti zkrátit jemnou pilkou.
• Sprcha smí být připojena pouze za uzavíracím ventilem nebo sanitární
armaturou.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C ⁄ 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Údržba (viz strana 39)
U zpětných ventilů se musí podle EN 806-5 v souladu s národními nebo regionál-
ními předpisy testovat jejich funkčnost (alespoň jednou ročně).
Rozmìry (viz strana 34)
Diagram průtoku (viz strana 34)
 Ruční sprcha
 Horní sprcha
Servisní díly (viz strana 40)
Zvláštní příslušenství (není součástí dodávky)
destička pro vyrovnání obkladů Chrom #95239000 (viz strana 40)
Čištění (viz strana 37)
Ovládání (viz strana 36)
Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce šikmé
polohy.

12
Slovensky
Montáž (viď strana 32)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu
poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené transpor-
tom alebo poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované, prepláchnuté a vybavené v
platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s
výškou postavy približne 1800 mm a v prípade potreby je nutné ich prispôso-
biť. Pritom je nutné si uvedomiť, že pri zmenenej výške montáže sa mení
minimálna výška a a je nutné dbať na rozmery rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre
montáž produktu a nemá žiadne slabé miesta.
• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo
nečistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit'
funkciu sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa
nevzt'ahuje záruka firmy Hansgrohe.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v
spodnej oblasti skrátiť jemnou pílkou.
• Sprchu je možné napojiť len na uzatvárací ventil alebo na sanitárnu armatúru.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C ⁄ 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Údržba (viď strana 39)
Pri spätných ventiloch sa musí podľa EN 806-5 v súlade s národnými alebo
regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).
Rozmery (viď strana 34)
Diagram prietoku (viď strana 34)
 Ručná sprcha
 Horná sprcha
Servisné diely (viď strana 40)
Zvláštne príslušenstvo (nie je súčasťou dodávky)
doštička pre vyrovnanie obkladov Chróm #95239000 (viď strana 40)
Čistenie (viď strana 37)
Obsluha (viď strana 36)
Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne šikmej polohy.

13
中文
安装 (参见第页32)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位(如眼睛)接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
该产品不得作扶柄使用。必须安装单独的扶柄。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或
表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高
度改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺
寸的改变。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加
固表面是否平整(无突出的接缝或瓷砖)，墙体结构是否适合产品安装
且未显露出任何缺点。
• 必须装上花洒所附带的滤网密封垫，以过滤管道里的杂质污物。杂质
污物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
• 本产品并非设计来与蒸气浴连接使用！
• 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管
子锯短。
• 该花洒仅允许连接在卫浴龙头或截止阀之后。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,14-0,5MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C⁄4分钟
• 自动防止回流
• 该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
保养 (参见第页39)
单向阀必须在符合国家或当地的法律的情况下按照EN806-5定期检查(至
少一年一次)。
大小 (参见第页34)
流量示意图 (参见第页34)
手持花洒
顶置花洒
备用零件 (参见第页40)
选装附件 (不在供货范围内)
匹配瓷砖的圆盘镀铬#95239000(参见第页40)
清洗 (参见第页37)
操作 (参见第页36)
请在使用喷头后略微倾斜，排空其中水分。

14
Русский
Монтаж (см. стр. 32)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для
принятия ванны и личной гигиены.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии алкогольного или наркоти-
ческого опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в
соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответ-
ствующих странах.
• Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры
следует менять. При этом нужно учесть, что при изменившейся высоте
монтажа меняется также и минимальная высота, а изменение установочных
размеров нужно принять во внимание.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа
изделия следует использовать подходящую стену достаточной прочности.
• Для предотворащения попадания частиц грязи из водопроводной сети
необходимо установить фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или привести к повреждению
функциональных деталей ручного душа, Hansgrohe не несет ответствен-
ность за повреждения вследствие отсутствия фильтра.
• Изделие не предназначено для использования в паровой бане!
• По мере необходимости лобзиком можно укоротить трубу между армату-
рой и верхним душем в нижней области.
• Источник разбрызгивания должен подсоединяться только после запорного
клапана или санитарной арматуры.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,14 - 0,5 МПа
(1 MPa = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C ⁄ 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий уксусную кислоту.
Техническое обслуживание (см. стр. 39)
Защита обратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту EN 806-5 или в соответствии с национальными или
региональными нормативами
Размеры (см. стр. 34)
Схема потока (см. стр. 34)
 Ручной душ
 Верхний душ
Κомплеκт (см. стр. 40)
Специальные принадлежности
(не включено в объем поставки!)
Шайба для выравнивания с уровнем плитки Xром
#95239000 (см. стр. 40)
Очистка (см. стр. 37)
Эксплуатация (см. стр. 36)
Чтобы вода вытекла из верхнего душа, после ипользования поставьте его под
небольшим наклоном.

15
Suomi
Asennus (katso sivu 32)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on
vältettävä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,
ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-
korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava
huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä
siinä ole heikkoja kohtia.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-
kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe
ei vastaa tästä aiheutuneista vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä
alaosasta.
• Suihkun saa liittää vain sulkuventtiiliin tai saniteettiarmatuuriin.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C ⁄ 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 39)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (EN 806-5, vähintään kerran vuodessa).
Mitat (katso sivu 34)
Virtausdiagrammi (katso sivu 34)
 Käsisuihku
 Pääsuihku
Varaosat (katso sivu 40)
Erityisvaruste (ei kuulu toimitukseen)
Laatansovituslevy Kromi #95239000 (katso sivu 40)
Puhdistus (katso sivu 37)
Käyttö (katso sivu 36)
Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.

16
Svenska
Montering (se sidan 32)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskador.
Produkten får bara användas till kroppshygien med bad och dusch.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Silpackningen som följer med duschen måste monteras för att undvika att smuts
från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig
allt ansvar för skador som kan härledas till detta.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre
delen med en fintandad såg.
• Duschen får bara anslutas efter en spärrventil eller sanitärblandare.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C ⁄ 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 39)
Backventilers funktion måste kontrolleras regelbundet enligt nationella eller
regionala bestämmelser i enlighet med EN 806-5 (minst en gång per år).
Måtten (se sidan 34)
Flödesschema (se sidan 34)
 Handdusch
 Huvuddusch
Reservdelar (se sidan 40)
Specialtillbehör (medföljer ej leveransen)
Kakelutjämningsbricka Krom #95239000 (se sidan 40)
Rengöring (se sidan 37)
Hantering (se sidan 36)
Ställ huvudduschen lätt lutande efter användningen för att tömma den.

17
Lietuviškai
Montavimas (žr. psl. 32)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal
galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-
gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju ""Hansgrohe""
atsakomybės neprisiima.
• Gaminis netinkamas naudoti garo pirtyje!
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali
būti patrumpintas plonu pjūkleliu.
• Dušo galvą galima prijungti tik už uždarymo vožtuvo arba sanitarinio maišytu-
vo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C ⁄ 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Techninis aptarnavimas (žr. psl. 39)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai kartą per
metus) pagal EN 806-5 arba pagal galiojančias nacionalines arba regionines
normas.
Išmatavimai (žr. psl. 34)
Pralaidumo diagrama (žr. psl. 34)
 Rankų dušas
 Galvos dušas
Atsarginės dalys (žr. psl. 40)
Specialūs priedai (nėra pridedama)
Plytelių išlyginimo diskas Chrom #95239000 (žr. psl. 40)
Valymas (žr. psl. 37)
Eksploatacija (žr. psl. 36)
Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek įstrižai.

18
Hrvatski
Sastavljanje (pogledaj stranicu 32)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe ne
smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta.
Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini
korisnika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine
mijenja i minimalna visina kao i da se tada mora uvažiti i promjena priključnih
dimenzija.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava
površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja
pločica), da je zidna konstrukcija primjerena montaži proizvoda te da nema
slabih mjesta.
• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok
prljavštine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač
Hansgrohe nije odgovoran.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem
dijelu skratiti pilom sa sitnim zupcima.
• Tuš se smije priključivati samo iza zapornog ventila ili iza sanitarne armature.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C ⁄ 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Održavanje (pogledaj stranicu 39)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema standardu
EN 806-5 i u skladu sa važećim propisima (najmanje jednom godišnje).
Mjere (pogledaj stranicu 34)
Dijagram protoka (pogledaj stranicu 34)
 Ručni tuš
 Tuš iznad glave
Rezervni djelovi (pogledaj stranicu 40)
Posebni pribor (Nije sadržano u isporuci!)
Sustav za balansiranje protoka Krom #95239000 (pogledaj stranicu 40)
Čišćenje (pogledaj stranicu 37)
Upotreba (pogledaj stranicu 36)
Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste ga
ispraznili.

19
Türkçe
Montajı (bakınız sayfa 32)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda
kullanılabilir.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-
mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki
kişiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliği-
nin değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı
ölçülerindeki değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme
yüzeyinin sabitleme planının tüm alanında bulunduğuna (derz veya fayans
kayması olmamalıdır), duvar yapısının ürünün montajı için uygun olduğuna ve
zayıf noktaları bulunmadığına dikkat edilmelidir.
• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin
önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun
fonksiyonunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarla-
ra sebep olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu
tutulamaz.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir
testere ile kısaltılabilir.
• Su püskürtücü yalnızca sıhhi armatür veya kapatma vanasından sonra
bağlanabilir.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C ⁄ 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Bakım (bakınız sayfa 39)
EN 806-5 ve ulusal standartlar doğrultusunda Çek valfler düzenli olarak kontrol
edilmelidir. (en az yılda bir kez)
Ölçüleri (bakınız sayfa 34)
Akış diyagramı (bakınız sayfa 34)
 El duşu
 Baş duşu
Yedek Parçalar (bakınız sayfa 40)
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Fayans dengeleme pulu Krom #95239000 (bakınız sayfa 40)
Temizleme (bakınız sayfa 37)
Kullanımı (bakınız sayfa 36)
Kafa duşunu boşaltmak için kullanımdan sonra hafif eğri durmasını sağlayın.
Garanti Belgesi
Üretici veya İthalatçı Firmanın
Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr
Malın
Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü
Genel Müdür
Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

20
Română
Montare (vezi pag. 32)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţinerea igienei şi curăţarea
corpului.
Braţul parei de duş este destinat doar pentru a susţine para, acesta nu poate fi
prevăzut cu alte obiecte.
Copiii şi adulţii cu dizabilităţi corporale, mintale şi senzoriale nu pot utiliza
sistemul de duş nesupravegheaţi. De asemenea este interzisă utilizarea
sistemului de duş de către persoane, care se află sub influenţa alcoolului sau a
drogurilor.
Evitaţi contactul jetului de apă cu părţile de corp sensibile (de ex. ochii). Ţineţi
duşul la o distanţă corespunzătoare de corp.
Nu este permisă utilizarea produsului pe post de mâner. este nevoie de
montarea unui mâner corespunzător.
Diferenţele de presiune mari între alimentarea cu apă rece şi apă caldă trebuie
echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport.
După instalare garanţia nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi verificate conform normelor
în vigoare.
• Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.
• Dimensiunile de montare din instrucţiunile de montare sunt ideale pentru persoa-
ne cu o înălţime de cca. 1800 mm şi trebuie modificate dacă este cazul. Aici
trebuie să ţineţi cont de modificarea înălţimii de montare, deoarece în acest caz
se va modifica şi înălţimea minimă de montare şi astfel trebuie modificate toate
dimensiunile de racordare.
• La montarea produsului de către un personal calificat se va avea grijă ca
suprafaţa de fixare să fie plană pe toată aria de fixare (fără proeminenţe ale
rosturilor sau îmbinări între plăcile de faianţă) şi ca structura peretelui să fie
corespunzătoare pentru fixarea produsului, să nu prezinte locuri cu rezistenţă
redusă.
• Montaţi garnitura de filtru livrată împreună cu capătul de duş de mână pentru
evitarea pătrunderii impurităţilor din reţeaua de alimentare. Impurităţile
pătrunse pot influenţa funcţionarea aparatului şi/sau provoca deteriorarea
capătului de duş. Garanţia nu acoperă aceste daune.
• Produsul nu este prevăzut pentru a fi folosit în combinaţie cu o baie de aburi!
• În caz de nevoie puteţi prescurta ţeava dintre armătură şi para de duş pe
porţiunea inferioară cu un ferăstrău mic.
• Duşul poate fi instalat doar după un ventil de închidere sau o armătură
sanitară.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,14 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C ⁄ 4 min
• Asigurat contra scurgere înapoi
• Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Întreţinere (vezi pag. 39)
Supapele antiretur trebuie verificate regulat conform EN 806-5 şi standardele
naţionale sau regionale (cel puţin o dată pe an).
Dimensiuni (vezi pag. 34)
Diagrama de debit (vezi pag. 34)
 Duş de mână
 Duş de tavan
Piese de schimb (vezi pag. 40)
Accesorii opţionale (nu este inclus în setul livrat)
Şaibă de reglare a debitului Crom #95239000 (vezi pag. 40)
Curăţare (vezi pag. 37)
Utilizare (vezi pag. 36)
Pentru golirea telefonului de duş amplasaţi-l pe acesta uşor înclinat după utilizare.
