Hans Grohe AXOR Citterio 397161 Series User manual

Terrano
37711XX1
Steel
35715801
Citterio
39716XX1
Citterio
39711XX1
Uno
38315XX1
Terrano
37716XX1
Citterio M
34714001
Carlton
17716XX1
Massaud
18741001
Starck
10715XX1
Carlton
17712XX1
Starck X
10717001
Montreux
16816XX1
Montreux
16824XX1
Phoenix
17382XX1
Phoenix
17383XX1
Installation Instructions / Warranty

2
Starck
10715XX1
Starck X
10717001
Montreux
16816XX1
Massaud
18741001
Steel
35715801
Citterio M
34714001
Terrano
37711XX1
Terrano
37716XX1
Uno
38715XX1
Citterio
39711XX1
Citterio
39716XX1
Montreux
16824XX1

3

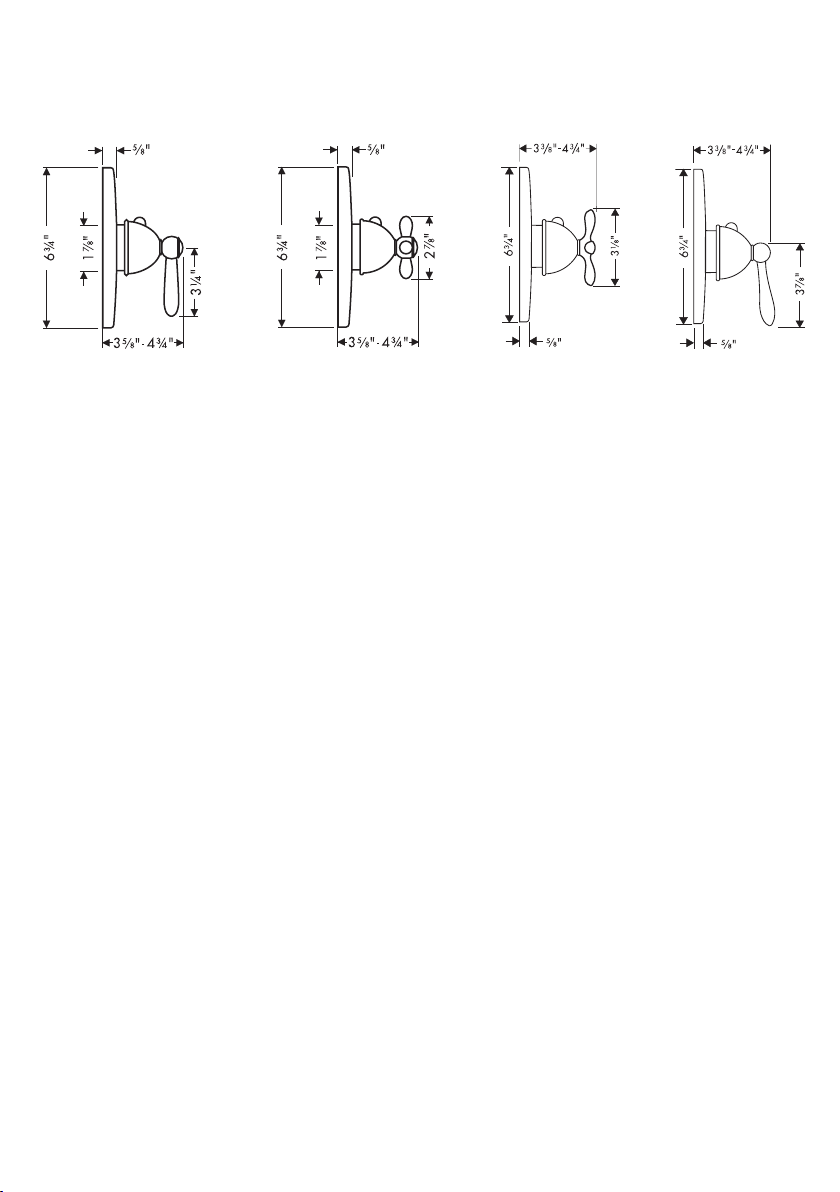

Carlton
17712XX1
Carlton
17716XX1
Phoenix
17382XX1
Phoenix
17383XX1
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Technical
Information Données techniques Datos tecnicos
Recommended water
pressure
Pression d’eau recommandée Presión recomendada en
servicio
15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot
water temp.
Température recommandée
d'eau chaude
Temperatura recomendada del
agua caliente
120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua caliente
max.
176�F*
Flow rate Capacité nominale Caudal máximo 15.3 gpm @
44 psi
Connections Raccordements Conexiones ¾" NPT

4
À prendre en considération pour l’installation
Consideraciones para la instalación
Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas in-
strucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
Este juego de pieza exterior es para utilizar
con Hansgrohe iBox Plus 01850181. Se debe
•
•
•
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
This trim kit is for use with Hansgrohe rough
valve 01850181. The rough valve must be
installed and the wall surface nished and made
watertight before installation of this trim kit.
•
•
•
Keep this booklet and the receipt for this
product in a safe place. This booklet contains
maintenance and warranty information. The
receipt is required when requesting warranty
parts.
There is no o position on this valve. It must be
used in combination with a volume control valve
for each outlet.
•
•
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de Assurez-vous deAssurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
Cet ensemble de garniture est conçu pour être
utilisé avec le Hansgrohe iBox Plus 01850181.
•
•
•
La pièce intérieure doit être installée et la surface
murale doit être nie et étanche avant l’installation
de cet ensemble de garniture.
Conservez ce livret et le reçu (ou une autre preuve
sur laquelle gurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu
est requis si vous commandez des pièces sous
garantie.
•
instalar la pieza interior de la válvula y se debe
terminar y hacer estanca la supercie de la pared
antes de la instalación de este juego de pieza
interior.
Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
•

5
Maintenance
Inspect the check valves at least once per year.
Replace the check valves if necessary.
Should the volume of water decrease over time,
inspect and clean the lters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
•
•
•
Entretien
Inspectez les clapets de non-retour au moins une
fois par année. Remplacez les clapets de non-
retour lorsque nécessaire.
Si le débit d’eau devait décroître avec le temps,
inspectez et nettoyez les ltres sur la cartouche
thermostatique.
Pour prolonger la durée de vie de la cartouche
thermostatique, faites-la fonctionner régulièrement
en utilisant toutes les températures d’eau.
•
•
•
Mantenimiento
Inspeccione las válvulas de retención al menos
una vez por año. Reemplace las válvulas de
retención de ser necesario.
Si el volumen del agua disminuye con el tiempo,
inspeccione y limpie los ltros del cartucho termos-
tático.
Para prolongar la vida útil del cartucho termos-
tático, hágalo funcionar regularmente en todos los
rangos de temperatura.
•
•
•

6

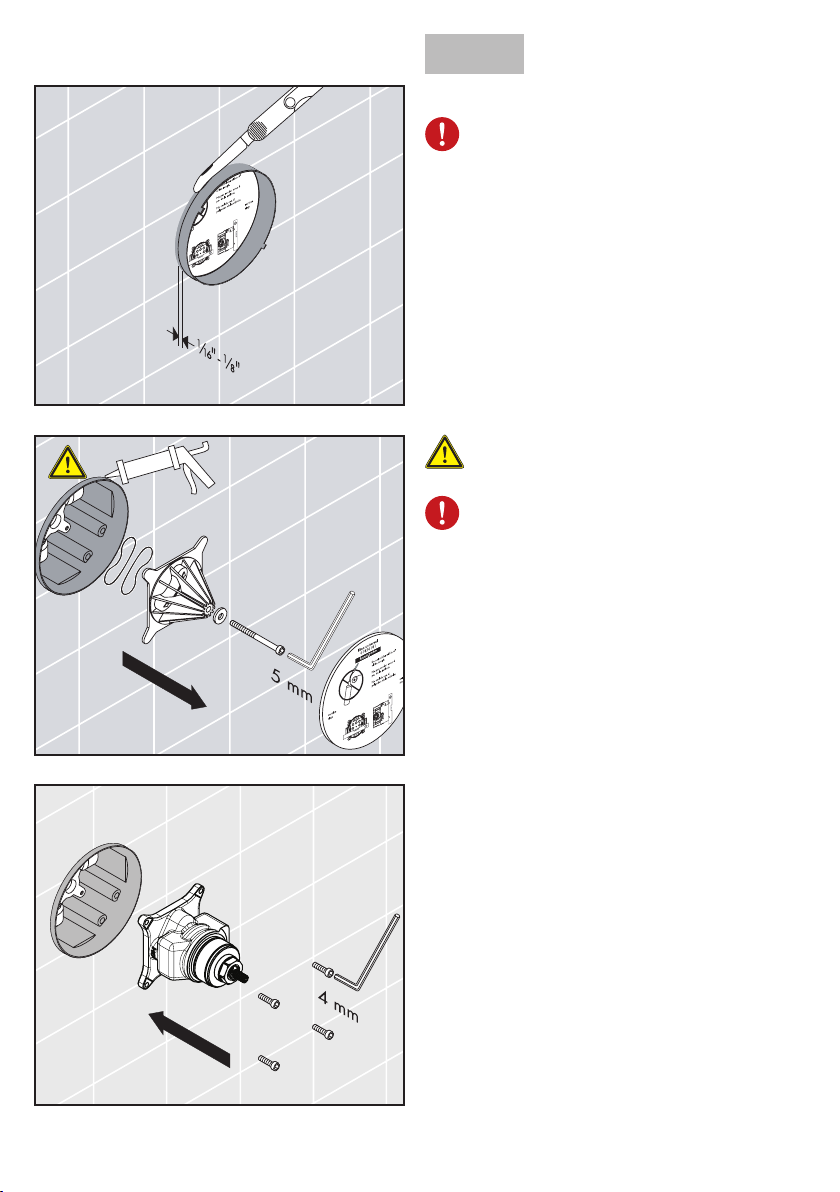

Turn the water o at the main (1).
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the nished wall surface (2).
Seal the wall around the plaster
shield with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Remove the label.
Remove the ush insert screw using a 5 mm Allen
wrench.
Remove the ush insert and seal.
Insert the function block.
Install and tighten the function block screws using a 4
mm Allen wrench.
English
Installation

7
Fermez l’eau à la valve principale (1).
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur ni
(2).
Scellez le mur autour du protecteur à
l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pour-
rait éventuellement causer des dom-
mages.
Retirez l’étiquette.
Retirez la vis de la pièce d’insertion aeurante à
l’aide d’une clé hexagonale de 5 mm.
Retirez la pièce d’insertion aeurante et le joint.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une clé
hexagonale de 4 mm.
Cierre el paso del agua en la en-
trada del suministro (1).
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la supercie de la pared terminada
(2).
Selle la pared alrededor del protec-
tor de yeso con un sellador imper-
meable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire la etiqueta.
Quite los tornillos del inserto de lavado con una
llave Allen de 5 mm.
Retire el inserto de lavado y la junta.
Inserte el bloque de función.
Instale los tornillos del bloque de función con una
llave Allen de 4 mm.
Français Español
InstalaciónInstallation

8
Install the carrier plate so that the notch is at the
bottom.
Install the carrier plate screws.
Inspect the screws.
If the screws are too long, remove them (1).
Shorten the screws (2).
Install the screws (3).
English
1.
2.
3.
!

9
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Vériez les vis.
Si les vis sont trop longues, retirez-les (1).
Raccourcissez les vis (2).
Installez les vis (3).
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.
Inspeccione los tornillos.
Si los tornillos son demasiado largos, quítelos (1).
Acorte los tornillos (2).
Coloque los tornillos (3).
Français Español

10
Axor Massaud only
Install the safety set so that it is oriented as shown in
the diagram. Install the sleeve (1).
Install the escutcheon.
Make sure that the notch is at the bottom of the
escutcheon.
Install the handle adapter and screw (2). Tighten
the screw using a 3 mm Allen wrench.
Install the handle so that the safety stop override
button is at the 12:00 position. Tighten the handle
screw using a 2 mm Allen wrench.
All other models
Install the sleeve so that the indexing mark is at the
12:00 position (1).
Install the escutcheon. Make sure that the notch is at
the bottom of the plate.
Lubricate the valve stem with a small amount of the
enclosed grease.
Install the handle adapter and screw (2). Tighten the
screw using a 3 mm Allen wrench. Lubricate the end
of the adapter with a small amount of white plumber's
grease.
Install the handle so that the safety stop override
button is at the 12:00 position (3). Tighten the handle
screw using a small at bladed screwdriver.
English
!
!
1.
2.
3.
1. 2.
3.

11
Axor Massaud seulement
Installez l’ensemble de sécurité de façon à ce qu’il soit
orienté comme sur le schéma (1).
Installez le manchon.
Installez l’écusson de façon à ce que l’encoche soit
vers le bas.
Installez l’adaptateur de poignée et vissez-le (2).
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
Installez la poignée de façon à ce que le bouton de
surpassement de la butée de sécurité soit à la position
12:00 (3).
Serrez la vis de la poignée à l’aide d’une clé hexago-
nale de 2 mm.
Tous les autres modèles
Installez le manchon de façon à ce que la marque de
repère soit à la position 12:00 (1).
Installez l’écusson. Veillez à ce que l’encoche soit au
bas de la plaque.
Lubriez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez l’adaptateur de poignée et vissez-le (2).
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
Lubriez l’extrémité de l’adaptateur avec une petite
quantité de graisse de plomberie blanche.
Installez la poignée de façon à ce que le bouton de
surpassement de la butée de sécurité soit à la position
12:00 (3).
Serrez la vis de la poignée à l’aide d’un petit tourn-
evis à tête plate.
Axor Massaud únicamente
Instale el equipo de seguridad de manera que
quede orientado como se muestra en el dibujo (1).
Instale el mando.
Instale el escudo de manera que la ranura quede en
la parte inferior.
Instale el adaptador de el mando y atornille (2).
Apriete el tornillo con una llave Allen de 3 mm.
Instale el mando de manera que el botón de ven-
cimiento de tope de seguridad se encuentre en una
posición de 90 grados (3).
Apriete el tornillo de el mando con una llave Allen
de 2 mm.
Todos los demás modelos:
Instale el mando de manera que la marca indica-
dora quede en posición de 90 grados (1).
Instale el escudo. Asegúrese de que la ranura se
encuentre en la parte inferior de la placa.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador de el mando y atornille (2).
Apriete el tornillo con una llave Allen de 3 mm.
Lubrique el extremo del adaptador con una peque-
ña cantidad de grasa blanca para plomería.
Instale el mando de manera que el botón de ven-
cimiento de tope de seguridad se encuentre en una
posición de 90 grados (3).
Ajuste el tornillo de el mando con un destornillador
pequeño de hoja plana.
Français Español

12
Set the high temperature limit stop**
Remove the clip and stop ring from the cartridge stem.
Turn the water on to one of the functions.
Turn the cartridge stem until the output water is the
desired high temperature, usually 110° - 112° F**.
Replace the stop ring so that the tooth is against the
cartridge stop. Replace the clip.
It should not be possible to turn the stem further
counter-clockwise.
**Follow all applicable local plumbing codes when setting the
high temperature limit stop.
To prevent scald injury, the maximum output temperature of
the shower valve must be no higher than 120°F.
In Massachusetts, the maximum output temperature can be no
higher than 112° F.
English

13
Réglez la butée de limite d’eau
chaude**.
Retirez l’étrier et la bague de retenue de la tige de la
cartouche.
Faites couler l’eau en utilisant l’une des fonctions.
Tournez la tige de la cartouche jusqu’à ce que l’eau
chaude soit à la température souhaitée, normalement
entre 43 et 44 °C (110 et 112 °F)**.
Remettez la bague de retenue en place de façon à
ce que la dent s’appuie sur la butée de la cartouche.
Remettez l’étrier en place.
La tige ne doit pas pouvoir tourner plus loin dans le
sens antihoraire.
Fije el tope de límite de alta
temperatura**.
Retire la presilla y el aro de tope del vástago del
cartucho.
Abra el paso del agua a una de las funciones.
Gire el vástago del cartucho hasta que el agua de
salida tenga la temperatura alta deseada, normal-
mente entre 43 et 44 °C (110 et 112 °F)**
Reemplace el aro de tope de manera que el diente
esté contra el tope del cartucho. Reemplace la
presilla.
No debería ser posible girar más el vástago en
sentido antihorario.
**Pour empêcher des blessures par ébouillantement, la tem-
pérature de sortie maximale du robinet de douche ne doit pas
excéder 120°F. Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas excéder 112°F.
**Al prevnent escalda herida, la temperatura de salida
máxima de la válvula de chaparrón no debe ser más alto
que 120°F. En Massachusetts: la temperatura de salida
máxima de la válvula no puede ser más alto que 112°F.
Français Español

14
Justify the handle
Loosen the handle screw. Remove the handle.
Turn the cartridge stem until the output water is 100°
F.
Install the handle so that the override button is next to
the sleeve indexing mark.
Tighten the handle screw.
English

15
Réglez la poignée.
Desserrez la vis de la poignée. Retirez la poignée.
Tournez la tige de la cartouche jusqu’à ce que l’eau
soit à une température de 38 °C (100 °F).
Installez la poignée de façon à ce que le bouton de
surpassement soit près de la marque de repère du
manchon.
Serrez la vis de la poignée.
Ajuste el mando.
Aoje el tornillo de el mando Retire el mando.
Gire el vástago del cartucho hasta que el agua de
salida esté en 38 °C (100 °F).
Instale el mando de manera que el botón de ven-
cimiento se encuentre al lado de la marca indica-
dora del mando.
Apriete el tornillo de el mando.
Français Español

16
Turn the handle clockwise to make the water cooler.
Turn the handle counter-clockwise to make the water
warmer.
While making the water warmer, the handle will stop
at the 100° safety stop.
To override the safety stop, press the override button
(a) and continue turning the handle counter-clock-
wise (b).
Pour que l’eau soit plus froide, tournez la poignée
dans le sens horaire.
Pour que l’eau soit plus chaude, tournez la poignée
dans le sens antihoraire.
Lorsque vous faites couler de l’eau plus chaude, la
poignée ne peut pas dépasser la butée de sécurité à
38 °C (100 °F).
Pour dépasser la butée de sécurité, appuyez sur le
bouton de surpassement (a). Continuez de tourner la
poignée dans le sens antihoraire (b).
Gire el mando en sentido horario para enfriar el
agua.
Gire el mando en sentido antihorario para calentar
el agua.
Al aumentar la temperatura del agua, el mando se
detendrá en el tope de seguridad a 38 °C (100
°F).
Para vencer el tope de seguridad, presione el botón
de vencimiento (a). Continúe girando el mando en
sentido antihorario (b).
User Instructions / Instructions à l’intention de l’utilisateur / Instrucciones para el
usuario
English Français
Español
100° a
b

17
Problem Possible Cause Solution
Insucient water - Supply pressure inadequate
- Thermostatic cartridge lter dirty
- Showerhead screen washer or lter
gasket dirty
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Clean lters
- Clean screen washer or lter
gasket
Crossow: hot water being forced
into cold water supply, or vice
versa, when mixer is closed
- Check valves dirty or worn - Clean check valves,replace if
necessary
Output temperature does not
correspond with temperature set
- Handle not justied - Justify the handle
Output temperature is erratic - Temperature regulator dirty or
calcied
- Clean temperature thermostatic
cartridge lters
- Replace thermostatic cartridge
Output water is all hot or all cold
-- doesn't mix (new installation)
- Rough valve is cross connected --
hot on right and cold on left
- Remove function block, turn it 180
and reinstall.
Safety stop override button not
operating
- Spring defective
- Button dirty
- Clean spring and/or button,
replace if necessary
Troubleshooting
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insusante
- Filtre de l´élément thermostatique
encrassé
- Joint-ltre de douchette encrassé
- Contrôler la pression
- Nettoyer les ltres
- Nettoyer le joint-ltre entre la
douchette et le exible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec
robinet fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température
de réglage
- Le thermostat n´a pas été réglé
- Température d'eau chaude trop
basse, pas d´eau froide
- Régler le thermostat
- Augmenter la température d´eau
chaude entre 42 C et 65 C
Le réglage de la température n´est
pas possible
- L´élément thermostatique est
encrassé ou entartré
- La pièce de base a une
alimentation inversée (l´eau froide
doit être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
- Nettoyer l´élément thermostatique
ou le changez éventuellement
- Montez le bloc de fonction à 180
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement

18
Problema Causa Solución
Sale poca agua - presión insuciente
- ltro del termoelemento sucio
- ltro de la ducha sucio
- comprobar presión
- limpiar ltro
- limpiar/cambiar ltros entre exo y
ducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
- termostato no ha sido ajustado
- temperatura del agua demasiado
baja no hay
- ajustar termostato
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la
temperatura
- termoelemento sucio/lleno de cal
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
- limpiar / cambiar termoelemento
- girar embellecedor en 180º
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- Limpiar y aplicar una na capa de
grasa en el muelle y el pulsador

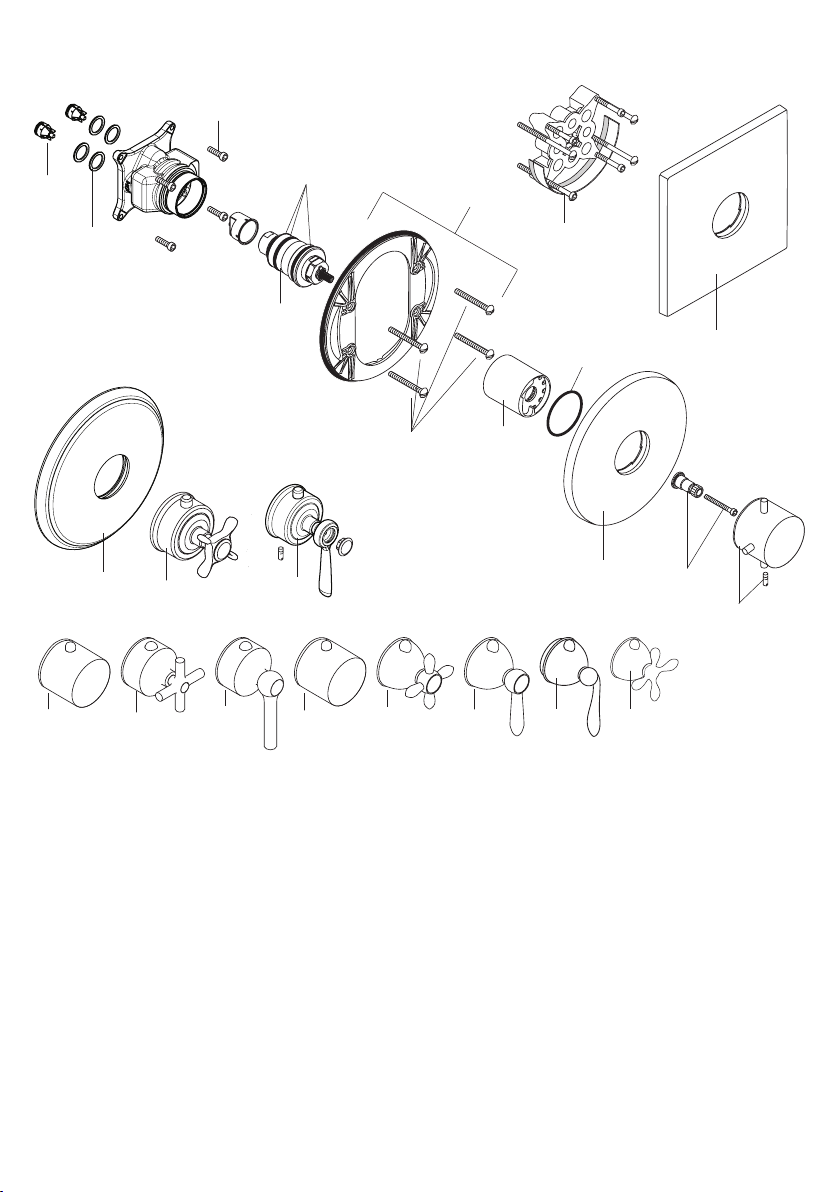

Replacement Parts / Pièces détachées / Repuestos
27
48x5
17
8
11
29
12
30
48x5
28
48x5
9
15
26
25
15

19
1 Starck handle poignée Starck mando Starck 10391XX1
2 Carlton handle, lever poignée Carlton mando Carlton 17391XX1
3 Carlton handle, cross poignée Carlton mando Carlton 17994XX1
4 Steel handle poignée Steel mando Steel 35391801
5 Terrano handle, lever poignée Terrano mando Terrano 37391XX1
6 Terrano handle, cross poignée Terrano mando Terrano 37994XX1
7 Uno handle poignée Uno mando Uno 38391XX1
8 Citterio handle, lever poignée Citterio mando Citterio 39994XX1
9 Citterio handle, cross poignée Citterio mando Citterio 39391XX1
1
23
16x2
18
14
21
22
48x5
10
2
31
3
4
5
6
7
13
24
28
19
20
16
32
34 33

20
XX = Colors / Couleurs / Acabados
00 chrome
62 oil rubbed bronze
80 steel / steel optik
82 brushed nickel
83 polished nickel
10 Montreux handle, cross poignée Montreux mando Montreux 16594XX1
11 Massaud handle poignée Massaud mando Massaud 18097001
12 Massaud escutcheon rosace Massaud embellecedor Massaud 98678000
13 Montreux escutcheon rosace Montreux embellecedor Montreux 98648XX0
14 escutcheon rosace embellecedor 96452XX0
15 Citterio escutcheon rosace Citterio embellecedor Citterio 96749XX0
16 Starck X escutcheon rosace Starck X embellecedor Starck X 97449000
17 Citterio M escutcheon rosace Citterio M embellecedor Citterio M 98917000
18 sleeve douille casquillo 97439XX0
19 xing screw vis du support tornillo portador 96454000
20 carrier plate support de rosace orón portador 96447000
21 thermostat cartridge elément thermostatique termoelemento 96633000
22 seal set set de joint junta 96636000
23 check valve clapet anti-retour válvula antirretorno 97350000
24 extension set 25 mm rallonge 25 mm prolongación 25 mm 13595000
25 extension set 22 mm rallonge 22 mm prolongación 22 mm 13596XX0
26 extension set Citterio /
Starck X /
Massaud
rallonge 22 mm Citterio
/ Starck X / Massaud
prolongación 22 mm
Citterio / Starck X /
Massaud
97407XX0
27 extension set 22 mm
Citterio M
rallonge 22 mm Citterio
M
prolongación 22 mm
Citterio M
98860000
28 handle adapter adapteur pour poignée adaptador mando 96435000
29 Massaud sleeve douille Massaud casquillo Massaud 98679000
30 Massaud handle adapter adapteur pour poignée
Massaud
adaptador mando Massaud 98701000
31 screw vis tornillo 96525000
32 Montreux handle, lever poignée Montreux mando Montreux 16694XX1
33 Phoenix handle, cross poignée Phoenix mando Phoenix 96631XX1
34 Phoenix handle, lever poignée Phoenix mando Phoenix 96791XX1
