Hans Grohe ShowerSelect S 15743003 Manual

EN Instructions for use / Assembly instructions 2
DE Gebrauchsanleitung / Montageanleitung 4
FI Käyttöohje / Asennusohje 6
Lesezeichen
English 2
Deutsch 4
Suomi 6
ShowerSelect
15763003
40
°C
ShowerSelect S
15743003
40
°C

2
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason,
Hansgrohe recommends that you set up the "Safety
Function".
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!

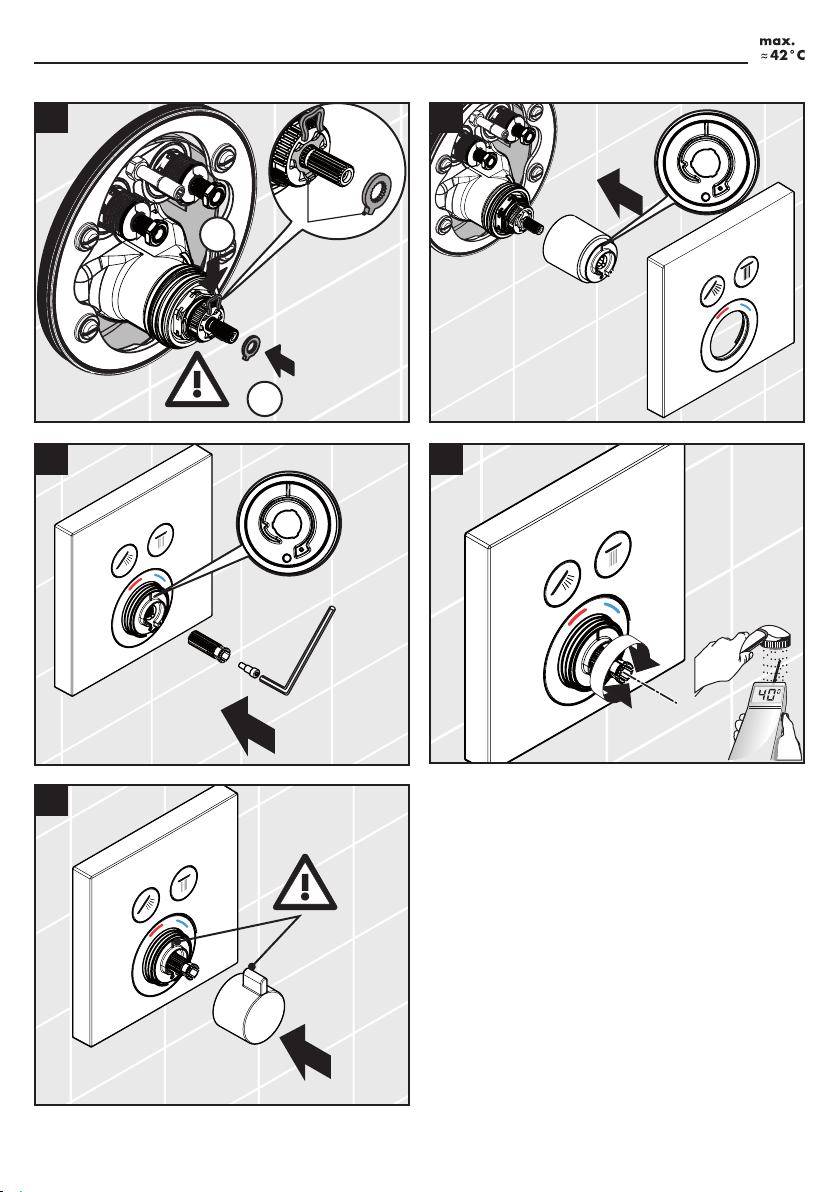

Safety Function (see page 14)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Adjustment (see page 14)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.

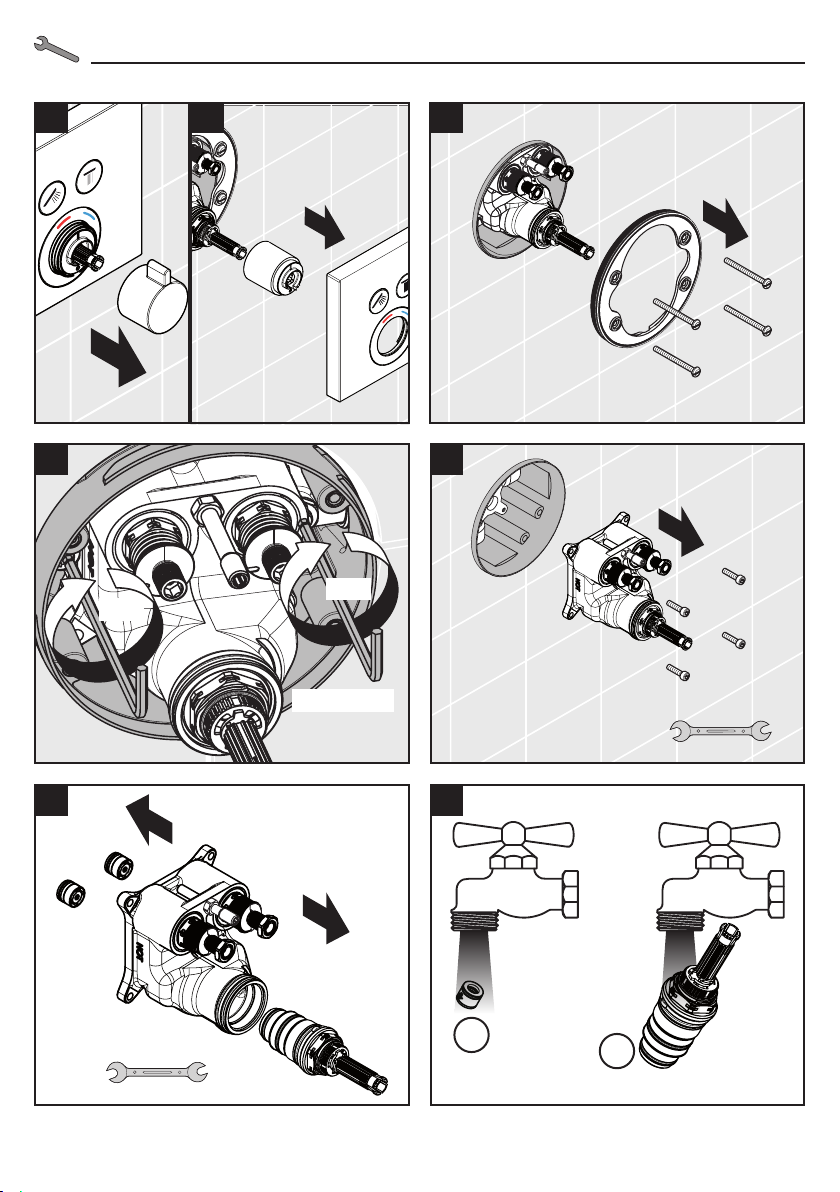

Maintenance (see page 16)
• The check valves must be checked regularly
according to EN 806-5 in accordance with national
or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.

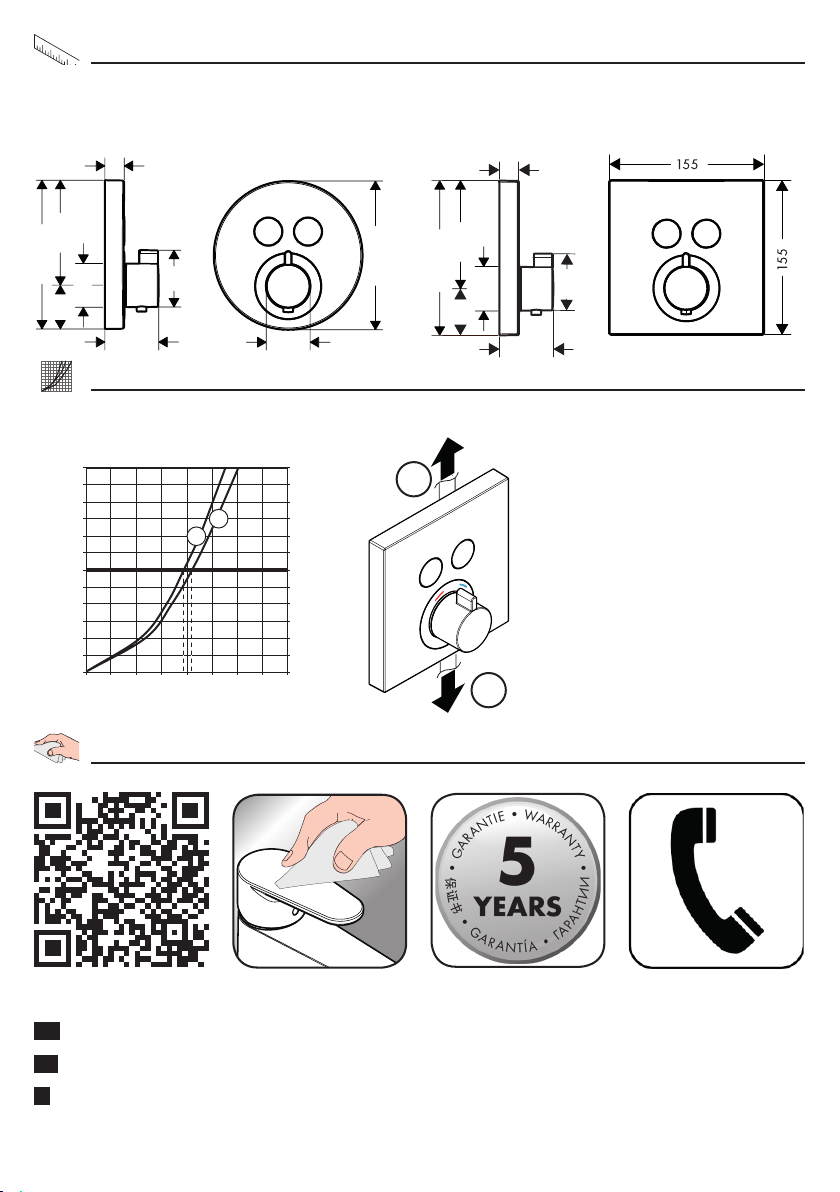

Dimensions (see page 18)
Flow diagram (see page 18)
free flow
Spare parts (see page 20)
Special accessories (see page 20)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough)#13597000, #13593000
• Bath Spout-Symbols #93577880
• levelling set 1° #95521000
Cleaning (see page 18)
Operation (see page 19)
+

3
English
Assembly (see page 8)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty
- filter insert shower dirty
- Clean filter seal between shower
and hose
- Clean filter insert between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 60 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned
through 180º
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button,
exchange if necessary
Valve stiff / Shower or spout
dripping
- Select stop valve DN9 damaged - Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
- Safety guard of isolating valve has
not been removed
- Remove safety guard from
isolating valve
Pushbutton is jammed or stiff - Seal needs greasing - Grease the seal
Pushbutton does not snap in - Select Adapter incorrectly trimmed - Trim and mount Select Adapter
according to Fig. 8 (see page 9)
- First, fully press the pushbutton
down into the rosette; then, mount
the rosette

4
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch
die hydraulische Öffnung des Absperrventils zu
Verbrühungen kommen. Hansgrohe empfiehlt daher
die Einrichtung der "Safety Function".
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 14)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.
Justierung (siehe Seite 14)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Wartung (siehe Seite 16)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 18)
freier Durchfluss
Serviceteile (siehe Seite 20)
Sonderzubehör (siehe Seite 20)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer
Einbautiefe)#13597000, #13593000
• Wanneneinlauf-Symbole #93577880
• Ausgleichsset 1° #95521000
Reinigung (siehe Seite 18)
Bedienung (siehe Seite 19)
+

5
Deutsch
Montage (siehe Seite 8)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Filtereinsatz der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Filtereinsatz zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertempera-
tur
- Warmwassertemperatur erhöhen
auf 42 ºC bis 60 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Ventil schwergängig / Brause oder
Auslauf tropft
- Select Absperrventil DN9
beschädigt
- Select Absperrventil DN9
austauschen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
- Sicherung vom Absperrventil
wurde nicht entfernt
- Sicherung vom Absperrventil
entfernen
Taster klemmt, ist schwergängig - Dichtung nicht mehr gefettet - Dichtung fetten
Taster hält nicht - Select-Adapter fehlerhaft gekürzt - Select-Adapter entsprechend Bild
8 kürzen und montieren
(siehe Seite 9)
- Taster erst vollständig in Rosette
eindrücken und anschließend
Rosette montieren

6
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjestel-
mää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jos termostaatin tai sekoittimen lämpimän veden
lämpötila on säädetty maksimiin, sulkuventtiilin
hydraulinen avautuminen voi aiheuttaa palovammo-
ja. Hansgrohe suosittelee siksi "Safety Function"
-varustusta.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Safety Function (katso sivu 14)
Safety Function:ista johtuen haluttu maksimilämpötila
voidaan esiasettaa, esimerkiksi maks. 42º C.
Säätö (katso sivu 14)
Asennuksen jälkeen termostaatin ulostulolämpötila on
tarkastettava. Säätö on tarpeen, jos käyttöpisteessä
mitattu veden lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
Huolto (katso sivu 16)
• Vastaventtiilien toiminta on tarkastettava säännöllises-
ti paikallisten ja kansallisten määräysten mukaisesti
(EN 806-5, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi,
säädä säätöyksikkö ajoittain täysin kylmälle ja täysin
kuumalle.
Mitat (katso sivu 18)
Virtausdiagrammi (katso sivu 18)
vapaa läpivirtaus
Varaosat (katso sivu 20)
Erityisvaruste (katso sivu 20)
ei kuulu toimitukseen
• Pidennys 25 mm #13595000
• Pidennys 22 mm (pienemmällä asennussy-
vyydellä)#13597000, #13593000
• Vedentulo ammeeseen-Tunnukset
#93577880
• suihkusäädin 1° #95521000
Puhdistus (katso sivu 18)
Käyttö (katso sivu 19)
+

7
Suomi
Asennus (katso sivu 8)
Häiriö Syy Toimenpide
Vähän vettä - Syöttöpaine ei ole riittävä - Tarkasta putkiston paine
- Lämpötilan säätöyksikön likasihti
likaantunut
- Puhdista termostaatin ja säätöyksi-
kön likasihdit
- Käsisuihkun sihtitiiviste likaantunut
- Käsisuihkun suodatinelementti
likaantunut
- Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Puhdistus suodatinelementti välillä
suihku ja letku.
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai päinvas-
toin.
- Suuntaisventtiili likaantunut /
viallinen
- Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
- Termostaattia ei ole säädetty - Säädä termostaatti
- Lämminveden lämpötila liian
alhainen
- Kohota lämminveden lämpötila
arvoon välillä 42ºC ja 60ºC
Lämpötilan säätö ei ole mahdollista - lämpötilan säätöyksikkö kalkkeutu-
nut
- Vaihda lämpötilan säätöyksikkö
- Liitokset perusrunkoon on
asennettaessa tehty väärin (pitää
olla: kylmä oikealla, lämmin
vasemmalla) tai perusrunko on
asennettu 180º-käännettynä
- Asenna toimintalohko 180º
käännettynä paikalleen
Veden lämpötilan turvarajoittimen
painonappi ei toimi
- Jousi ei toimi
- Painonappi on kalkkeutunut
- Puhdista ja voitele kevyesti jousi
ja/tai painonappi, vaihda
tarvittaessa
Venttiili raskaskäyttöinen /
Käsisuihkusta tai hanasta tippuu
vettä
- Select Sulkuventtiili DN9 vahingoit-
tunut
- Vaihda Select Sulkuventtiili DN9
Painiketta ei voi painaa, tai sillä ei
ole toimintoa
- Sulkuventtiilin varmistinta ei ole
otettu pois
- Poista sulkuventtiilin varmistin
Painike ei liiku, liikkuu huonosti - Tiivistettä ei enää rasvattu - Rasvaa tiiviste
Painike ei pidä - Select-adapteri lyhennetty väärin - Lyhennä ja asenna Select-adapteri
kuvan 8 mukaisesti (katso sivu 9)
- Työnnä painike kokonaan
renkaaseen ja asenna rengas sen
jälkeen

8
SW 4 mm
90°
90°
SW 4 mm
(5 Nm)
4
SW 4 mm
SW 5 mm
3.
2.
2.
1.
2
3 4
5 6
1
01850180
Armaturenfett
Grease
䀵滑油
1.
Montage

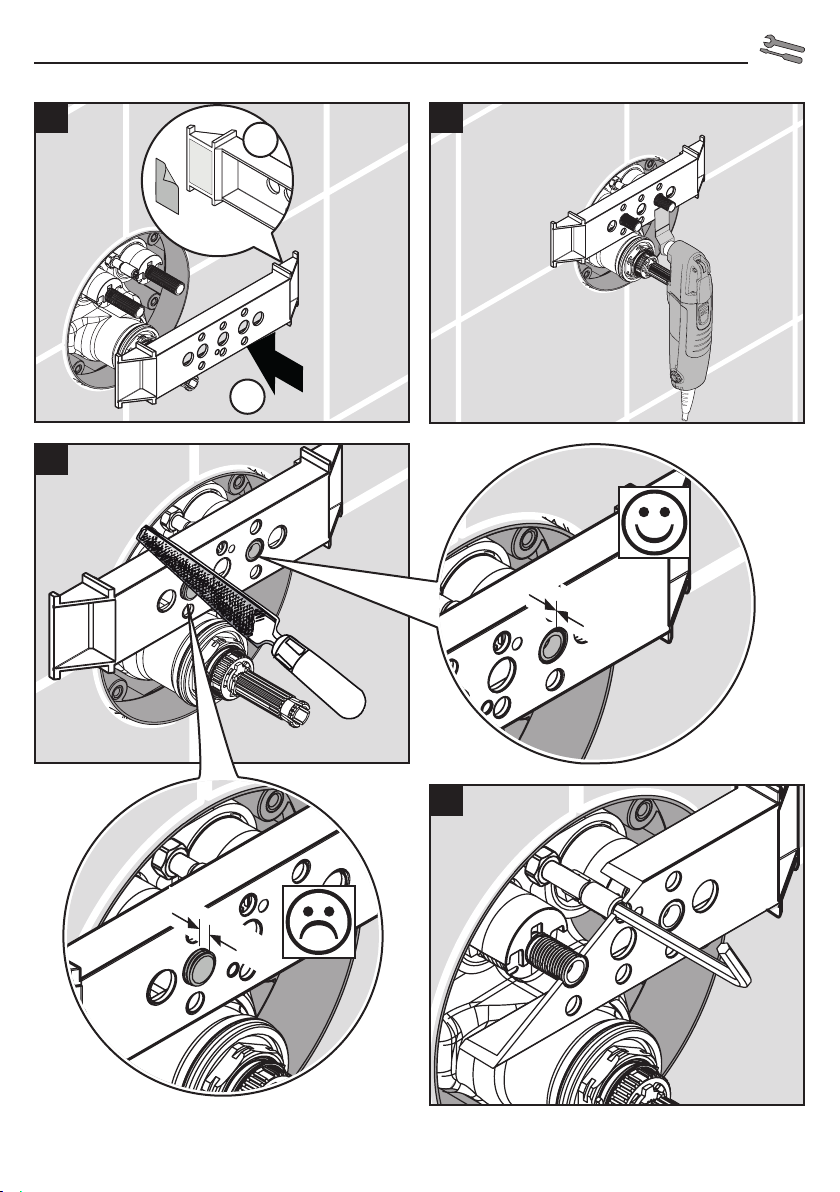

9
SW 4 mm
7 8
9
10
1.
2.
0 mm
> 0 mm
Bild 8

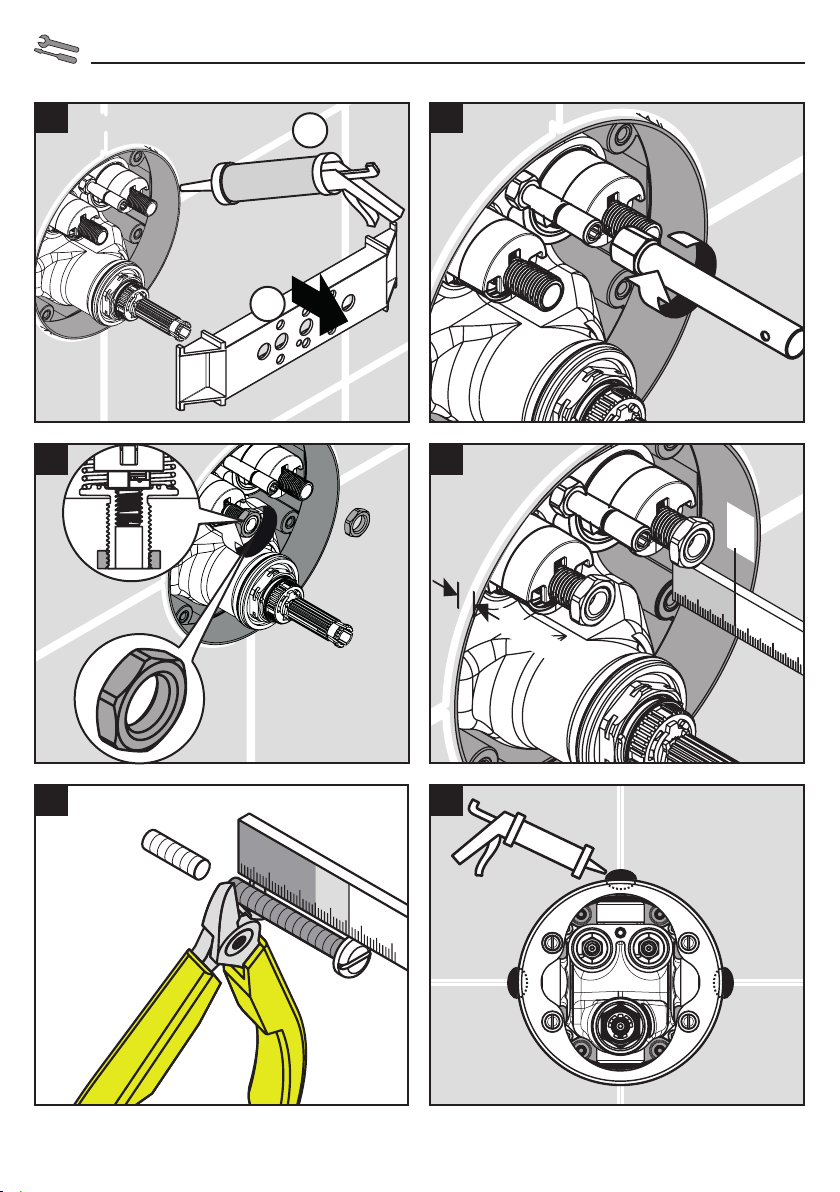

10
1.
2.
SW 10 mm
(2 Nm)
X
X + 11
1 - 2 mm
11 12
13 14
15 16
Montage

11
17 18
20
21
19
1.
2.
22
2.
1.
(0,1 Nm)
SW 4 mm
90°
90°
Montage

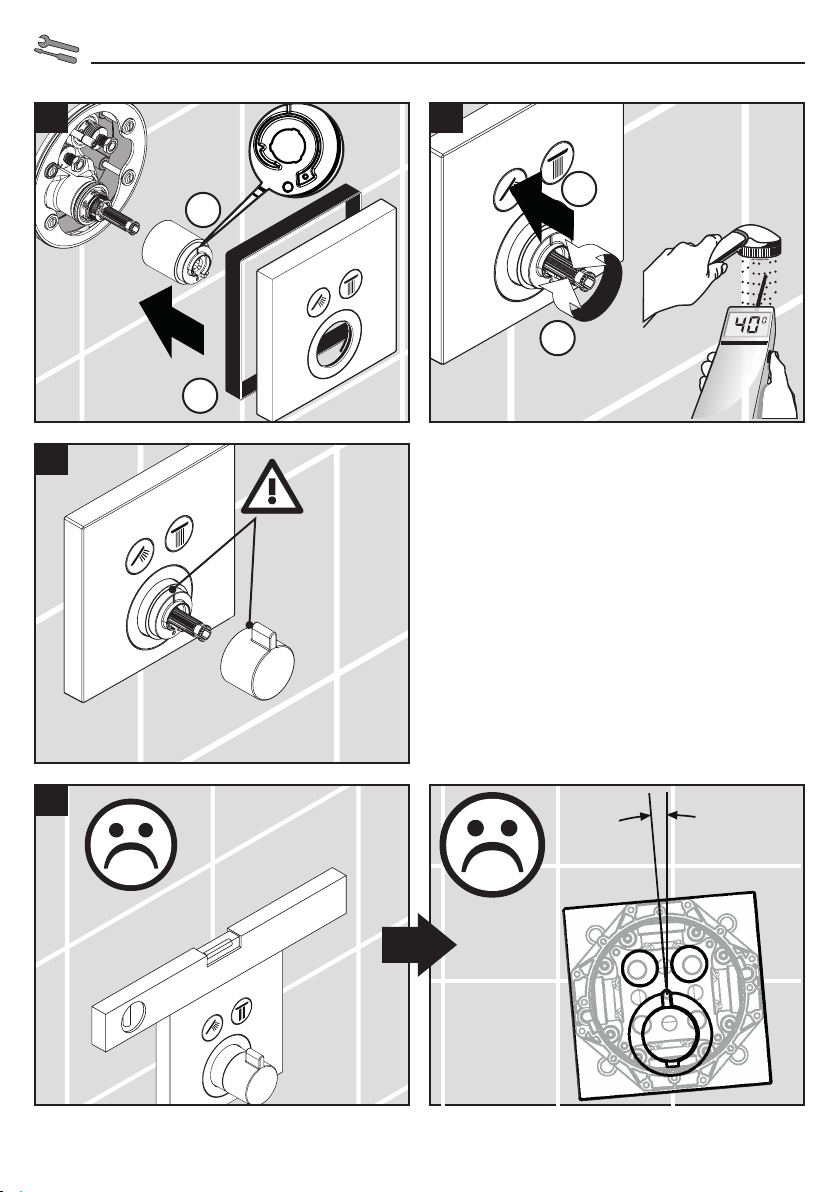

12
1.
2.
1.
2.
max. 5°
24
25
26
23
Montage

13
SW 4 mm
90°
90°
0°
SW 4 mm
(5 Nm)
SW 4 mm
Ø 7 mm
2.
SW 4 mm
90°
90°
C
E
D
AB
Montage

14
z. B. 42° C
for example 42° C
40
°C
2.
2.
1.
1.
40
°C
1
3
2
4
40
°C
40
°C
40
°C
1 2 3
SW 3 mm
Justierung / Safety FunctionJustierung Safety Function

15
40
°C
40
°C
7 8
SW 3 mm
(1 Nm)
40
°C
9
40
°C
2.
1.
5 6

16
SW 4 mm
90°
90°
40
°C
40
°C
1 2 3
4
SW 4 mm
5
6
SW 27 mm 1. 2.
7
Wartung

17
SW 4 mm
(5 Nm)
8 9
11
SW 27 mm
(8 Nm)
40
°C
12
(0,1 Nm)
10
SW 4 mm
90°
90°
40
°C
13
Wartung

18
ShowerSelect 15763003
ShowerSelect S 15743003
20
Ø 44
57
54-82
47 108
155/155
bar
0612 18 24 30 36 42 48
MPa
0 0,2 0,4 0,6 0,8
Q = l/min
Q = l/sec
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
1
2
40
°C
12
1
2
ShowerSelect S
15743003
20
150Ø
44Ø
57
54 -82
44 106
44Ø
150Ø
ShowerSelect
15763003
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
EN Cleaning recommendation / Warranty / Contact
DE Reinigungsempfehlung / Garantie / Kontakt
FI Puhdistussuositus / Takuu / Kosketus
Maße / DurchflussdiagrammMaße / Durchflussdiagramm/Reinigung

19
40
°C
40
°C
40
°C
40
°C
>40° C
1.
2.
40
°C
open / öffnen / avaaminen
close / schließen / sulkeminen
hot / warm / lämmin cold / kalt / kylmä
40
°C
open / öffnen / avaaminen
close / schließen / sulkeminen
40
°C
Bedienung

20
+
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
02/2021 9.02239.32
13595000
(25 mm)
13593000
(22 mm)
97980000
98133000
(16x2)
96525000
(M5x20)
SW 4 mm
98156000
(36x2)
94073000
95758000
98368000
(M28x1)
SW 19 mm
92219000
96454000
(M5x55)
98793000
(Ø145 mm)
95843000
SW 3 mm
98197000
(20x1,5)
98282000
98146000
(25x1,5)
92146000
(25x2,5) 98913000
(M34x1,5)
SW 27 mm
92216000
98471000
(44x4)
92217000
92215000
95521000
(1°)
98133000
(16x2)
92218000
13597000
(22 mm)
92540000
92594000
92696000
93577880
98471000
(44x4)
92325000
95843000
SW 3 mm 92215000
93575880
93573880
92218000 93575880
93573880
Serviceteile/SonderzubehörServiceteile/Sonderzubehör
