Hans Grohe Raindance Select Showerpipe 27115001 Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Raindance Select Showerpipe 240
27115xx1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate (max.)
showerhead 2.5 GPM (9.5 L/min)
handshower 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
 Inspect the showerpipe for shipping
damage before installation. Claims
for shipping damage made after the
showerpipe is installed will not be honored.
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This showerpipe requires showerpipe rough
16181181(not included).
• Protection against backflow is provided by check
valves.
• Do not install this showerpipe in a steam shower.
• Make sure that the wall is strong enough to support
the showerpipe. The wall must be reinforced at the
mounting points. The area where the top mounting
piece is to be installed must be flat and free of
protruding grout joints, etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• This showerpipe is for use with shower heads rated
at 1.5 GPM (5.7 L/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher than
112°F (44°C).
 This showerpipe must not be used as a grab
bar. If a grab bar is required, install one
separately.
 The shower arm is intended to hold the
showerhead only. Do not use it to hold
other objects.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
pomme de douche 2.5 GPM (9.5 L/min)
douchette 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pendant
le transport. Après le montage, tout
dommage de transport ou de surface ne
pourra pas être reconnu.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce dispositif requiert une pièce intérieure 16181181
(non compris).
• La protection contre le retour d’eau est fournie par
clapets de non-retour.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de
la paroi soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec les pommes
de douche évaluées à 1.5 GPM (5.7 L/min) ou plus.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
 Le produit ne doit pas servir de poignée.
Monter pour cela une poignée séparée
 Le bras de douche n'est conçu que pour
tenir la pomme de douche et ne doit pas
servir à la suspension d'autres objets !
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
ducha cabezal 2.5 GPM (9.5 L/min)
teleducha 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de superficie.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• La protección contra flujo inverso se proporciona
mediante válvulas de retención.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Este producto debe ser utilizado sólo con alcachofas
de la ducha valoradas en 1.5 GPM (5.7 L/min) o
más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
 El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un
elemento de sujeción separado.
 El brazo de ducha solo está previsto para
soportar la ducha cabezal y no debe
cargarse con otros objetos!
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5

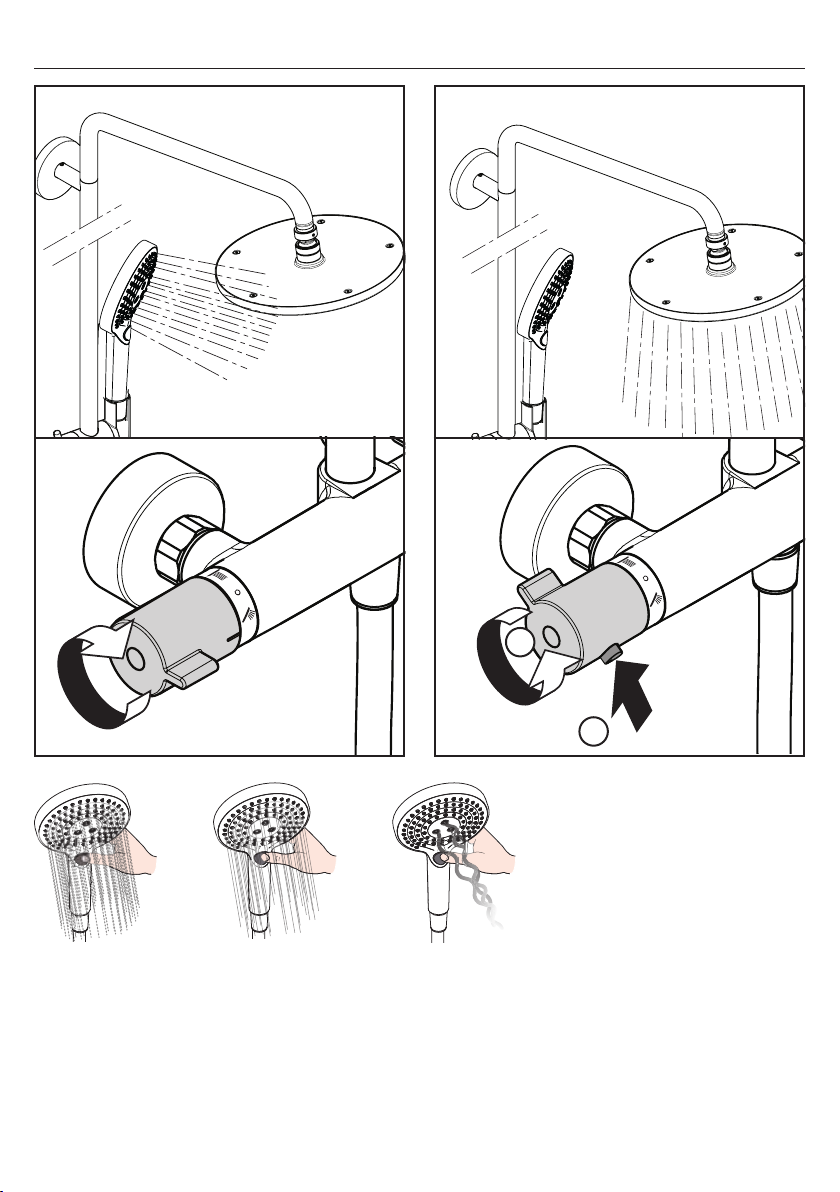

Using the Stops
1
0
0
°
17½" (445 mm)
22½" (572 mm)
Ø2⅜" (60 mm)
½" (12 mm)
43½" (1104 mm)
40⅞" (1038 mm)
Ø2⅝" (68 mm)
G ½
3¼" (82 mm)
4⅛" (104 mm)
Ø⅞" (22 mm)
47¾" (1212 mm)
Ø1½" (39 mm)
12"
(304 mm)
5⅞"
(150 mm)
2
6
°
2
6
°
Ø9¼"
(240 mm)
80°
80°
open
ouvert
abierto
closed
fermé
cerrado
4 mm

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación
The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' (1800 mm) in height. The dimensions can be
changed if required. In this case, the minimum ceiling
height of 88⅛" (2238 mm) from the standing sur-
face, and all other measurements, must be changed.
Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de 6'
(1800 mm) de hauteur et doivent être ajustées selon
le besoin. A ce sujet il faut tenir compte, pour un
changement de hauteur, que la côte minimum donnée
de 88⅛" (2238 mm) à partir de la base du receveur
change et la modification du montage sera à prendre
en considération.
Las medidas indicadas en las instrucciones de mon-
taje resultan ideales para personas de 6' (1800 mm)
de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener
en cuenta que, en caso de modificación de la altura
de montaje, será necesario respetar el requisito de
88⅛" (2238 mm) de altura mínima desde la base de
la ducha y observar las medidas de conexión.
43½" (1104 mm)
min. 88⅛" (2238 mm)
39⅜" (1000 mm)
87⅛" (1212 mm)
5⅞"
(150 mm)
16181181
English
Français
Español

7
Important! Importante!
Tools Required / Outiles Utiles / Herramientas Útiles
 Flush the hot and cold
supplies thoroughly
before installation of the
showerpipe.
 Rincez bien les conduites
d’alimentation en eau
chaude et froide avant
l’installation de ce tuyau
de douche.
 Lave los suministros de
agua caliente y fría a
fondo antes de instalar el
tubo de ducha.
12
3
> 5 min
4
5
¼" / 6 mm
8 mm
17 mm
24 mm
30 mm
2 mm
3 mm
4 mm

8
English Français Español
The showerpipe must be installed
with showerpipe rough set
16181181 (not included).
 To insure correct opera-
tion of the thermostatic
mixing valve, the hot
supply must be on the
left and the cold supply
must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and
plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce intérieure
pour tuyau de douche 16181181
(non compris).
 Pour vous assurer que le
mélangeur thermostatique
fonctionne correctement,
installez la conduite d’eau
chaude à gauche et la con-
duite d’eau froide à droite.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser instalado
con un juego de piezas interiores
del tubo de ducha 16181181 (no
incluido).
 Para que la válvula mezcla-
dora termostática funcione
correctamente, el suministro
de agua caliente debe estar
a la izquierda y el de agua
fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora, las
tuercas y los tapones.
Installation / Installation / Instalación
Confirm that the nipples are level
in all planes and are parallel to
each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
(150 mm)
1
2
3
1 2

9
English Français Español

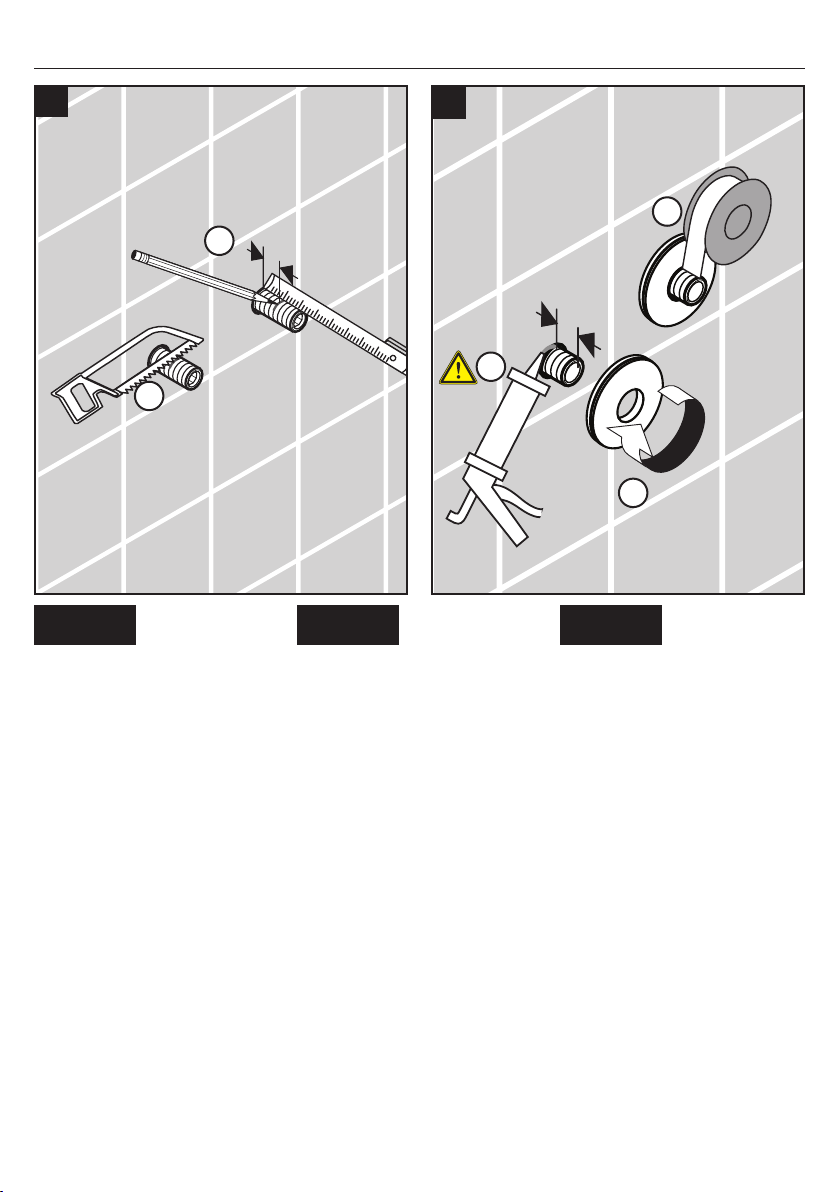

Mark a point on each nipple ¾"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque
raccord fileté à ¾ po de la surface
du mur fini.
Coupez soigneusement le raccord
fileté sur cette marque.
Marque un punto en cada niple de
¾" desde la superficie de la pared
terminada.
Corte cuidadosamente el niple en
este punto.
Seal the wall around the nipples
with waterproof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers'
tape.
Scellez le mur autour des rac-
cords filetés à l'aide d'un agent
d’étanchéité.
Installez les plaques de montage
pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Selle la pared alrededor de los ni-
ples con un sellador impermeable.
Instale las piezas de montaje para
los escudos.
Envuelva los niples con cinta de
plomero.
¾" (20 mm)
¾"
(20 mm)
1
2
34
1
2
3

10
English Français Español
Install the stops.
Lightly lubricate the o-rings on the
mounting plates using white plumb-
ers' grease.
Install the escutcheons.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Install the mixer.
Tighten the nuts
Installez le mélangeur
thermostatique.
Serrez les écrous.
Instale la mezcladora termostática.
Apriete las tuercas.
3
24 mm
1
2
5 6
30 mm
12.5 ft-lb
17 Nm

11
English Français Español

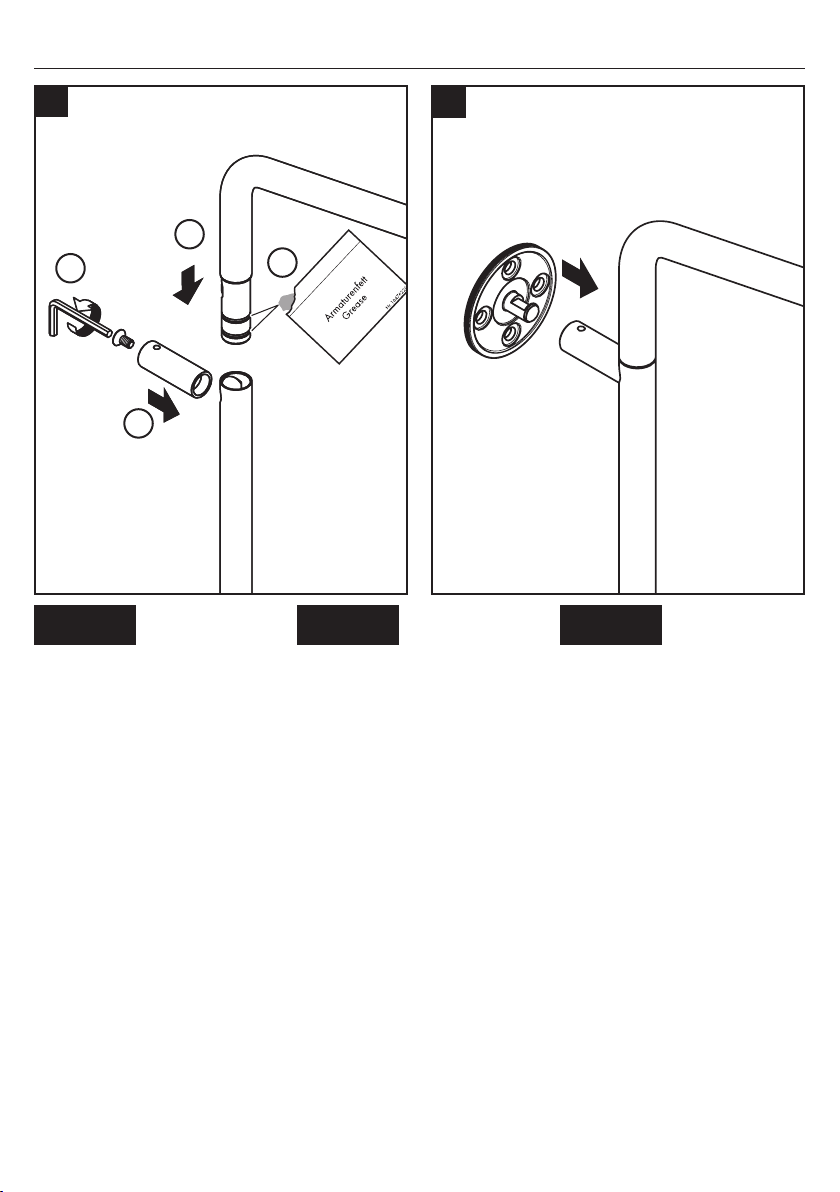

Lubricate the o-rings on the shower
arm.
Install the shower arm on the riser.
Install the sleeve.
Push the mounting piece into the
sleeve.
Lubrifiez les joints toriques sur le
bras de douche.
Installez le bras de douche sur le
colonne montante.
Installez la douille.
Poussez la plaque de montage sur
la douille.
Lubrique las juntas toroidales en el
brazo de ducha.
Presione el brazo de ducha en la
tubería de subida.
Instale el casquillo.
Empuje la pieza de montaja al
casquillo.
78
1
2
3
4
4 mm
4.4 ft-lb
6 Nm

12
English Français Español
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Remove the mounting piece.
Lubrifiez les joints toriques sur le
mitigeur.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne mon-
tante soit de niveau.
Marquez les positions des trous de
vissage.
Retirez la colonne montante.
Retirez la plaque de montage.
Lubrique las juntas toroidales en la
válvula mezcladora.
Instale tubería de subida a la
válvula mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
orificios de los tornillos.
Retire la tubería de subida.
Retire la pieza de montaje.
109
1
2
4
3

13
English Français Español
Drill the holes for the mounting
plate using a ¼" (6 mm) bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
 Failure to seal the wall may
result in water damage.
Install the shower arm mounting
plate using the included screws
and washers.
Percez les trous pour la plaque de
montage à l’aide d’un foret de 6
mm (¼ po).
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
 Si le mur n’est pas scel-
lé, l’eau pourrait éven-
tuellement causer des
dommages.
Installez la plaque de montage du
bras de douche en utilisant les vis
et rondelles fournies.
Perfore los orificios para la placa
de montaje con una broca de 6
mm (¼").
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
 Si la pared no se sella,
pueden producirse daños
por acción del agua.
Instale la placa de montaje del
brazo de ducha utilizando las
arandelas y los tornillos incluidos.
1
2
1
2
3
11 12

14
English Français Español

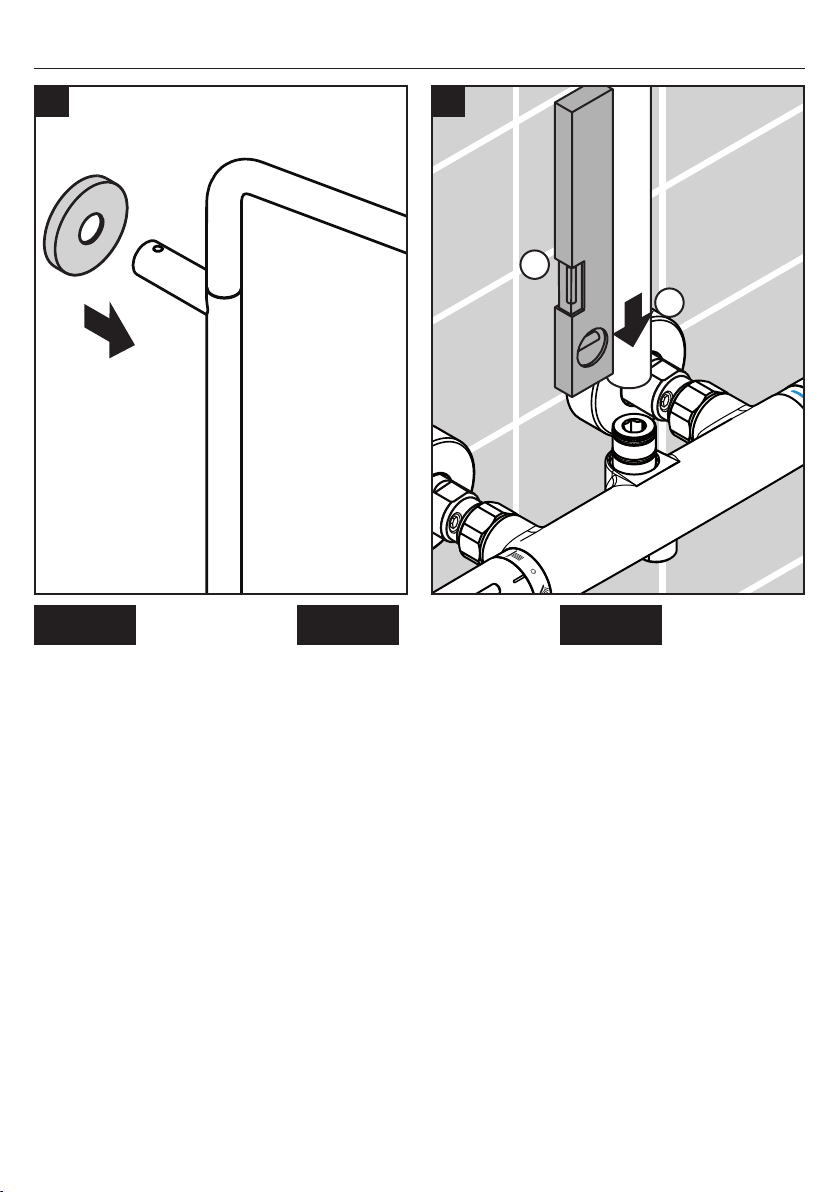

Install the escutcheon on the
sleeve.
Install the riser on the mixer.
Make sure that the riser is level.
Installez le rosace sur la douille.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne mon-
tante soit de niveau.
Instale el embellecedor en el
casquillo.
Instale la tubería de subida en la
mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
2
1
13 14

15
English Français Español
Push the shower arm assembly
over the mounting plate.
Tighten the screw.
Install the showerhead on the
shower arm.
Poussez le bras de douche sur la
plaque de montage.
Serrez le vis.
Installez la pomme de douche sur
le bras de douche.
Presione el brazo de ducha sobre
la placa de montaje.
Apriete el tornillo.
Instale la ducha cabezal en el
brazo de ducha.
0 - ³⁄₁₆"
1
217 mm
7.4 ft-lb
10 Nm
15
3 mm
4.4 ft-lb
6 Nm
16

16
English Français Español
Tighten the screw.
Place the black rubber hose wash-
er in the short end of the hose.
Screw this end to the handshower
port on the valve.
Place the screen washer in the long
end of the hose. Screw this end to
the handshower.
Place the handshower in the
holder.
Serrez la vis.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour
douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Apriete el tornillo.
Coloque la arandela de goma
negra en un extremo de la
manguera.
Enrosque este extremo al
puerto de la ducha de mano en la
válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Coloque la ducha de mano en el
soporte.
17
2
1
18
1⅛"
2 mm
0.7 ft-lb
1 Nm

17
English Français Español
Optional Installation / En Option / Opcional
If the tile does not go all the way
up the wall, install the mounting
plate with the tile matching disk,
#95239000.
Si les carreaux ne couvrent pas la
surface jusqu’au plafond, installez
la plaque de montage avec le
disque adaptateur.
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con el disco que coincida
con el azulejo.
3
12b
1
2
95239000

18

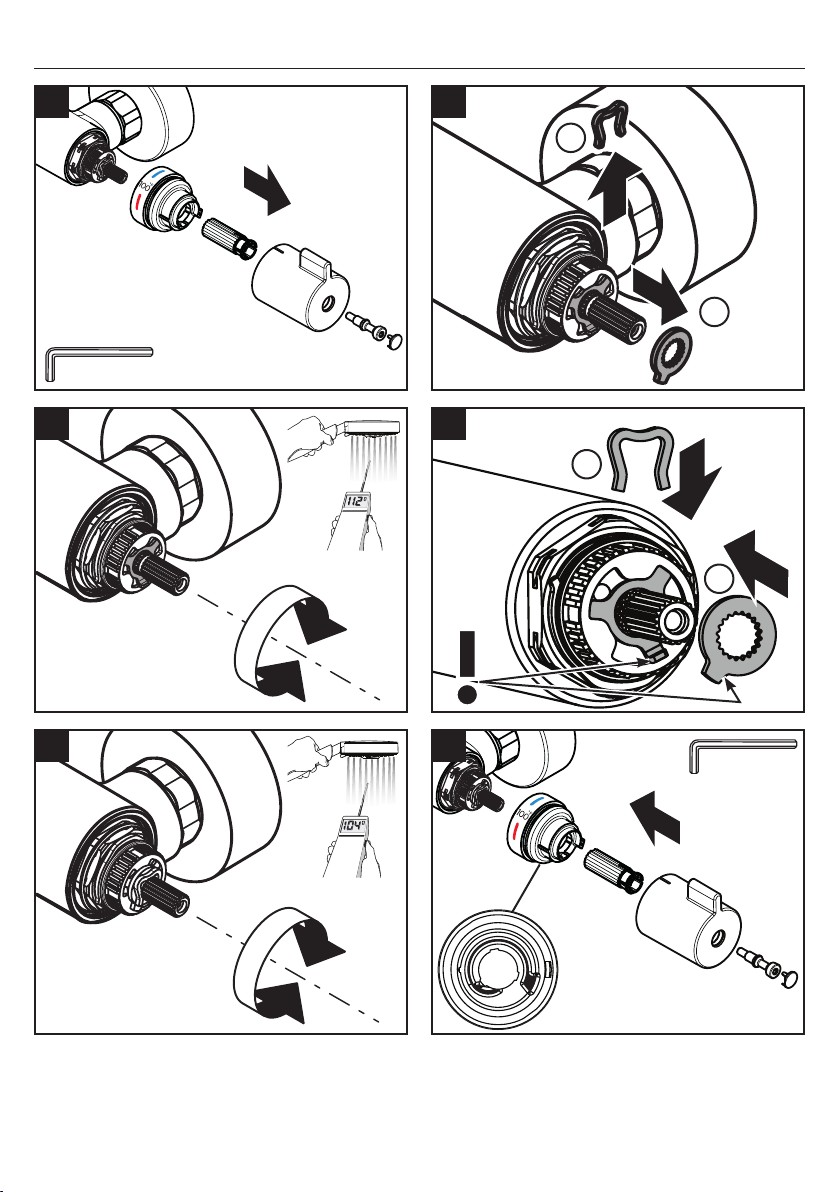

Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste el
tope de límite de alta temperatura
**To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher than
120°F (49°C). In Massachusetts, the maximum
output temperature can be no higher than 112°F
(44° C).
**Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au Mas-
sachusetts, la température de sortie maximale du robi-
net de douche ne doit pas excéder 112°F (44° C).
**Al prevnent escalda herida, la temperatura de
salida máxima de la válvula de chaparrón no debe
ser más alto que 120°F (49°C). En Massachusetts:
la temperatura de salida máxima de la válvula no
puede ser más alto que 112°F (44° C).
1
2
1
2
3 mm
3 mm
12
3 4
5 6
**

19

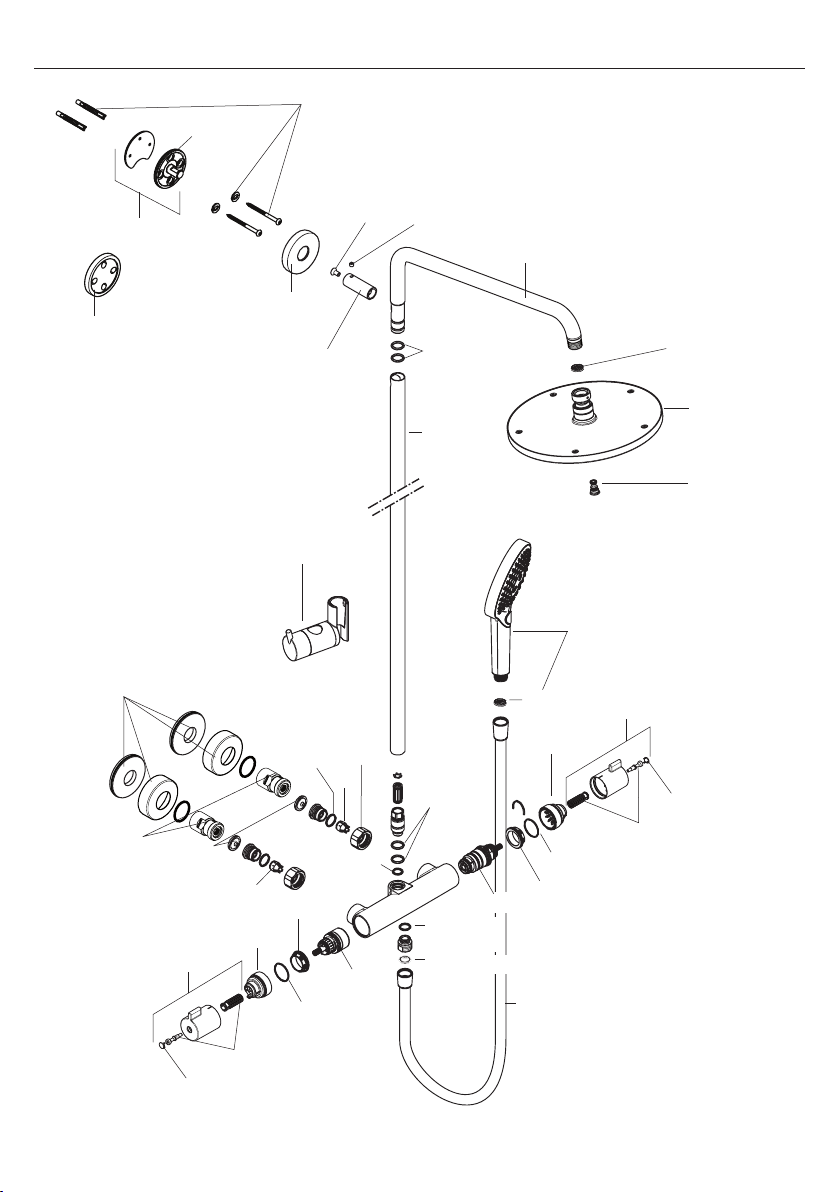

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
96922000
96737000
98137000 (17x1.5)
98282000
96157xx0
98913000
95836xx1
95836xx1
98913000
98283000
95843001
95843001
98131000
(15x2.5)
98131000
(15x2.5)
98382000
(12x2.25)
98390000
(26x1.5)
98390000
(26x1.5)
95839xx1
95927000
26531xx1
92210xx1
28276xx3
94246000
97651xx0
95915xx0
95916xx0
95794xx0
98129000
(14x2)
98058000
98447000
(M6x5)
92137000
92166xx0
98340xx0
98341xx0
94246000
95433xx0
95433xx0
93136000
95688000
96239000
not included
non compris
no incluido
98187000
(50x2)
96179000
95692xx0

20
User Instructions / Instructions de service / Manejo
Rain Air
on / ouvert / abierto
Rain Whirl
1
2
