DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PL Instrukcja obsługi / Instrukcja montażu 9
RU Руководство пользователя / Инструкция по
монтажу 10
Metris Puro
31468000 / 31472000

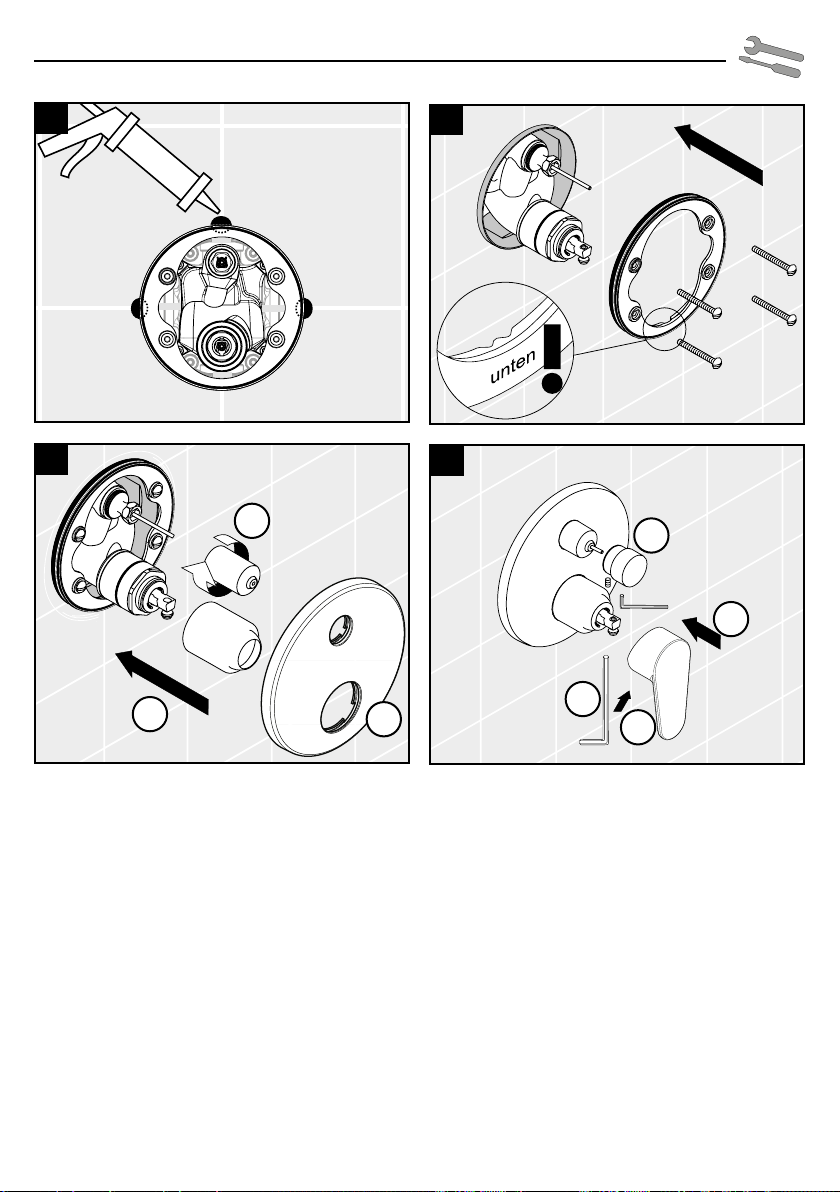

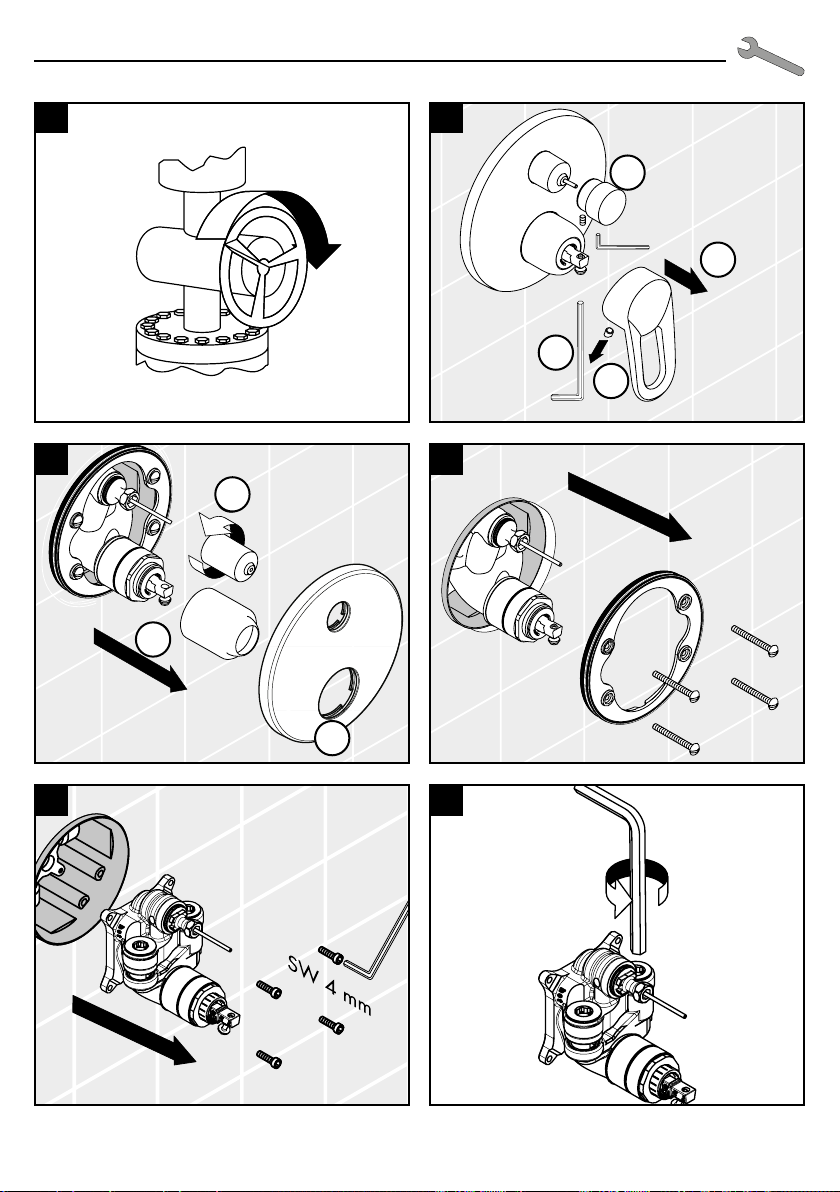

2Montage siehe Seite 10
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
31472000: Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Prüfzeichen (siehe Seite 20)
Serviceteile (siehe Seite 17)
Symbolerklärung
Wartung (siehe Seite 15)
31472000: Die Sicherheitseinrichtungen
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder re-
gionalen Bestimmungen (DIN 1988 einmal
jährlich) auf ihre Funktion geprüft werden.
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Umsteller funktioniert nicht -Ablagerungen -Umsteller reinigen / O-Ringe fetten
-Zu geringer Wasserdruck -Wasserdruck erhöhen
-Umsteller defekt -Umsteller austauschen
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 12)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.

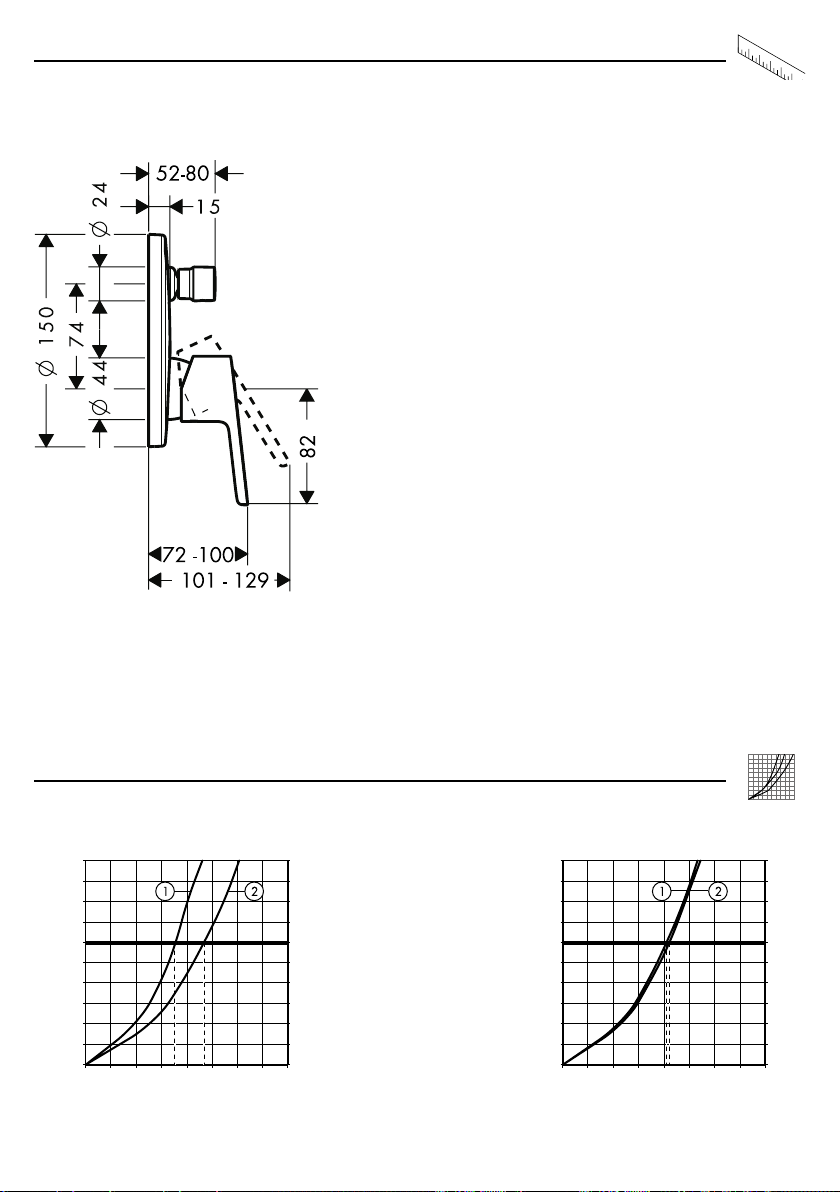

Maße (siehe Seite 13)
Durchflussdiagramm
(siehe Seite 13)
Freier Durchfluss bei 0,3 MPa:
 Abgang Brause
 Abgang Wanne
Bedienung (siehe Seite 14)
Reinigung
siehe beiliegende Broschüre.

3
Montage voir pages 10
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
31472000: Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Classification acoustique et
débit (voir pages 20)
Pièces détachées (voir pages 17)
Description du symbole
Entretien (voir pages 15)
31472000: Les clapets anti-retour doivent
être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux
dispositions natio-nales ou régionales quant
à leur fonction (au moins une fois par an).
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l'eau froide.
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
-Flux inversé -Changer la cartouche
L'inverseur ne fonctionne pas -Dépôts -Nettoyer l'inverseur / graisser les
joints toriques
-Pression d'alimentation insuffisante -Augmenter la pression d'alimenta-
tion
-Inverseur défectueux -Changez l´inverseur
Ne pas utiliser de silicone contenant de
l'acide acétique!
Etalonnage (voir pages 12)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Dimensions (voir pages 13)
Diagramme du débit
(voir pages 13)
Débit libre à 0,3 MPa:
 Sortie douche
 Sortie baignoire
Instructions de service (voir
pages 14)
Nettoyage
voir la brochure ci-jointe.

4Assembly see page 10
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
31472000: Safety against backflow
The product is exclusively designed for drinking water!
English
Test certificate (see page 20)
Spare parts (see page 17)
Symbol description
Maintenance (see page 15)
31472000: The safety device must be
checked regularly according to DIN EN
1717 in accordance with national or re-
gional regulations (at least once a year).
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Diverter not operating -Residue -Clean converter / grease O-rings
-Water pressure to low -Increase water pressure
-Diverter defective -Exchange diverter
Do not use silicone containing acetic acid!
Adjustment (see page 12)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Dimensions (see page 13)
Flow diagram
(see page 13)
Rate of flow by 0,3 MPa:
 Shower outlet
 Tub outlet
Operation (see page 14)
Cleaning
see enclosed brochure.

5
Montaggio vedi pagg. 10
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
31472000: Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Segno di verifica (vedi pagg. 20)
Parti di ricambio (vedi pagg. 17)
Descrizione simbolo
Manutenzione (vedi pagg. 15)
31472000: La valvola di non ritorno deve
essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazio-
nali e regionali (almeno una volta all’anno).
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda
-Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Deviatore non funziona -depositi calcarei -pulire il regolatore / ingrassare le
guarnizioni O-ring
-pressione d'acqua troppo bassa -alzare la pressione d’acqua
-deviatore difettoso -sostituire deviatore
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 12)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Ingombri (vedi pagg. 13)
Diagramma flusso
(vedi pagg. 13)
Portata a 0,3 MPa:
 uscita doccia
 uscita vasca
Procedura (vedi pagg. 14)
Pulitura
vedi il prospetto accluso.

6Montaje ver página 10
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
31472000: Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
Marca de verificación (ver pági-
na 20)
Repuestos (ver página 17)
Descripción de símbolos
Mantenimiento (ver página 15)
31472000: Las válvulas anti-retorno tienen
que ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja, agua fría calentador se
dispara al abrir agua fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Iversor no funciona -Depósitos -Limpiar conmutador de tomas / en-
grasar anillos tóricos
-falta presión -aumentar presión
-inversor defecto -cambiar inversor
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 12)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Dimensiones (ver página 13)
Diagrama de circulación
(ver página 13)
Caudal con 0,3 MPa
 Salida surtidor de ducha
 Salida bañera
Manejo (ver página 14)
Limpiar
ver el folleto adjunto.

7
Montage zie blz. 10
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
31472000: Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Keurmerk (zie blz. 20)
Service onderdelen (zie blz. 17)
Symboolbeschrijving
Onderhoud (zie blz. 15)
31472000: Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens plaat-
selijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer
per jaar)
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Omstelling functioneert niet -Afzettingen -Omsteller reinigen / O-ringen invet-
ten
-Waterdruk te laag -Waterdruk verhogen
-Omstelling defect -Omstelling uitwiss
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 12)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Maten (zie blz. 13)
Doorstroomdiagram
(zie blz. 13)
Vrije doorstroom bij 0,3 MPa:
 Uitlaat douche
 Uitlaat bad
Bediening (zie blz. 14)
Reinigen
zie bijgevoegde brochure.

8Montering se s. 10
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
31472000: Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
Godkendelse (se s. 20)
Reservedele (se s. 17)
Symbolbeskrivelse
Service (se s. 15)
31472000: Ifølge DIN EN 1717 skal genn-
mestrøm-ningsbegrænsere i overenstemmelse
med nationale regler afprøves regelmæssigt
(mindst en gang om året).
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Omstiller virker ikke -Aflejringer -Rens omskifteren / smør O-ringe
-For lavt vandtryk -Forøg vandtrykket
-Defekt omstiller -Udskift omstilleren
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 12)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Målene (se s. 13)
Gennemstrømningsdiagram
(se s. 13)
Fri gennemstrømning ved 0,3 MPa:
 Afløb bruser
 Afløb kar
Brugsanvisning (se s. 14)
Rengøring
se venligst den vedlagte brochure.

9
Монтаж см. стр. 10
Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие запрещается использовать в качестве рукоят-
ки. Следует устанавливать специальную рукоятку.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на пред-
мет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
31472000: укомплектован клапаном обратного тока
воды
Изделие предназначено исключительно для питьевой
воды!
Русский
Знак технического контроля
(см. стр. 20)
Κомплеκт (см. стр. 17)
Описание символов
Техническое обслуживание
(см. стр. 15)
31472000: Прокладка отвода должна
осуществляться без нагрузки!
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Слишком низкая температура горячей
воды. Проточный нагреватель запу-
скается при выборе холодной воды.
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горячей
воды
-Перекрестный поток -Замените картридж
Переключатель не работает -отложения -очистите переключатель / смажьте
консистентной смазкой кольца кру-
глого сечения
-Слишком малое давление воды -Увеличьте давление воды
-Переключатель неисправен -Замените переключатель
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 12)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Размеры (см. стр. 13)
Схема потока
(см. стр. 13)
Свободное истечение при 0,3 МПа:
 Отвод душа
 Отвод ванны
Эксплуатация (см. стр. 14)
Очистка
см прилагаемая брошюра
