Hans Grohe Raindance Showerpipe 27167000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30 Raindance Showerpipe
27167000

6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
6Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
6Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Duschsystem nicht unbeaufsichtigt benutzen. Per-
sonen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Duschsystem
nicht benutzen.
6Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
6Das Duschsystem darf nur zur Bade-, Hygiene- und Körperreinigungszwecke
eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft
werden.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe die
angegebene erforderliche Mindesthöhe von 2320 mm ab Wannenstandfläche
ändert und die Änderung der Anschlussmaße berücksichtig werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die
beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen
Wandaufbauten sind die Herstellerangaben des Dübelherstellers zu beachten.
• Die der Brause beigepackte Siebdichtung muss eingebaut werden, um
Schmutzeinspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktions-
teilen der Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
Deutsch
Serviceteile (siehe Seite 37)
Maße (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 35)
 Kopfbrause
 Handbrause

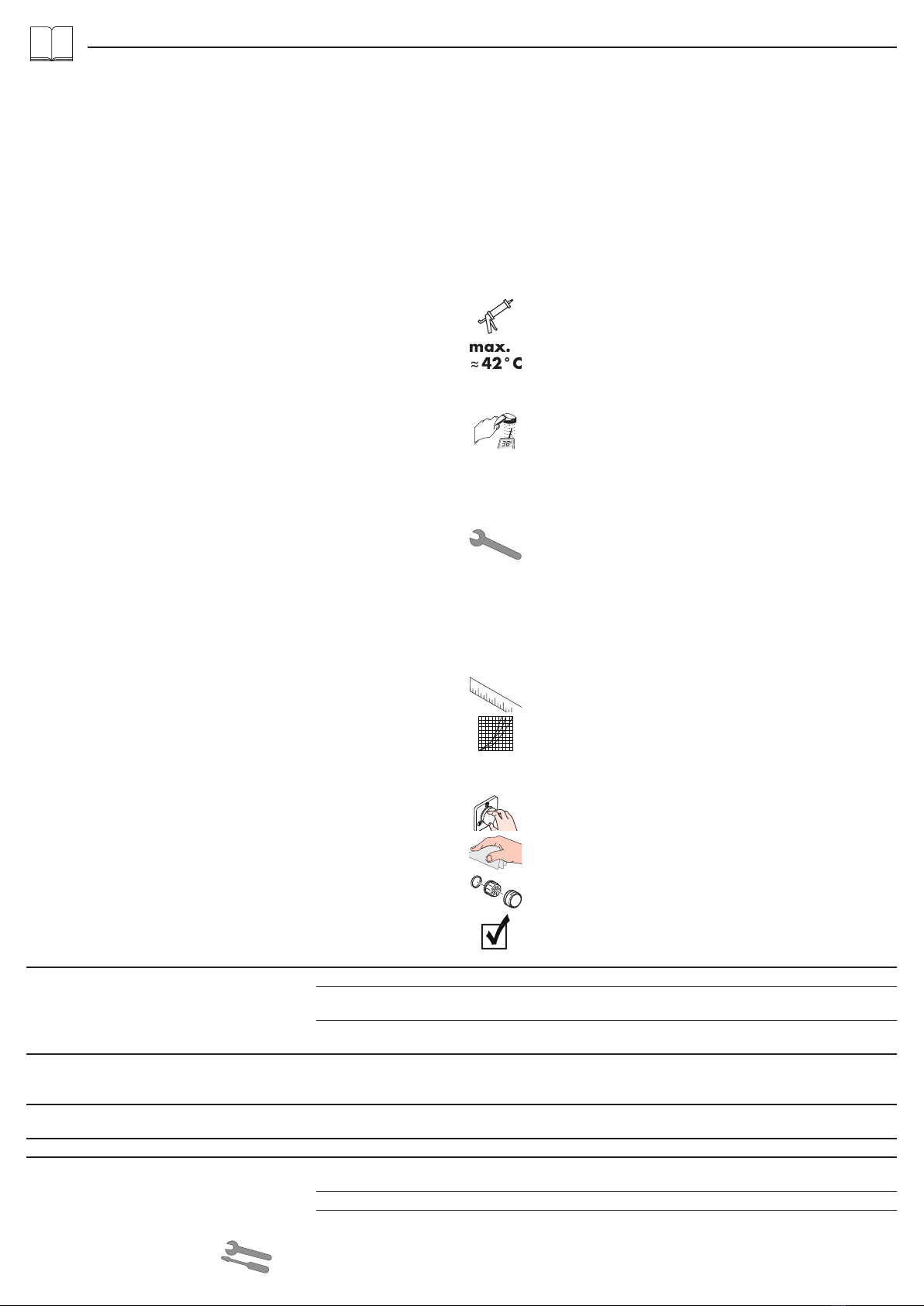

Symbolerklärung
Bedienung (siehe Seite 33)
Reinigung (siehe Seite 38) und beiliegende Broschüre
Montage siehe Seite 31
Safety Function (siehe Seite 34)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Justierung (siehe Seite 34)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,25 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 mm
Anschlüsse G 1/2: kalt rechts - warm links
Eigensicher gegen Rückfließen
Kein essigsäurehaltiges Silikon verwenden!
Prüfzeichen (siehe Seite 37)
Wartung (siehe Seite 36)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Über-
einstimmung mit nationalen oder regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft werden.
Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsiebe verschmutzt (96922000) - Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen (96922000)
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt / defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
- Thermostat wurde nicht justiert
Zu niedrige Warmwassertemperatur
- Thermostat justieren Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
- Drossel in der Handbrause nicht ausgebaut - Drossel aus der Handbrause entfernen
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / austauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
2

6Consignes de sécurité
6Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
6Le bras de la douchette n’est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d’autres objets !
6Il est interdit aux enfants ainsi qu’aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d’utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d’alcool ou de drogues d’utiliser la
douche.
6Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
6Le système de douche ne doit servir qu’à se laver et à assurer l’hygiène corpo-
relle.
6Il est conseillé d‘équilibrer les pressions de l‘eau chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée conformément aux normes
valables.
• Les dimensions d’ installation données dans la notice de montage sont idéales
pour une personne de 1800 mm de hauteur et doivent être ajustées selon le
besoin. A ce sujet il faut tenir compte, pour un changement de hauteur, que la
côte minimum donnée de 2320 mm à partir de la base du receveur change et la
modification du montage sera à prendre en considération.
• Lors du montage du produit par un ouvrier qualifié, il faut faire attention à ce que
la surface de fixation soit plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi soit adaptée à l’installation
du produit et surtout ne présente aucun point faible. Les vis et les chevilles four-
nies sont uniquement apropriées au béton. Pour les autres constructions, il faudra
tenir compte des préconisations du fabriquant de cheville.
• Le joint à filtre fourni avec la pomme de douche à main doit être installé afin de
retenir des impuretés du système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager des pieces mobiles. Des
réclamations à la suite de l’usage de la pomme de douche sans joint-tamis de
hansgrohe ne peuvent pas faire partie de notre garantie.
• En cas d’urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau
reliant la robinetterie au pommeau de la douche à l’aide d’une scie fine.
Français
Pièces détachées (voir pages 37)
Dimensions (voir page 35)
Diagramme du débit
(voir page 35)
 pomme de douche
 Douchette
Description du symbole
Instructions de service (voir page 33)
Nettoyage (voir page 38) et brochure ci-jointe
Montage voir page 31
Safety Function (voir page 34)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Etalonnage (voir page 34)
Le montage terminé, contrôler la température de l’eau puisée au miti-
geur thermostatique. Un étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,25 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Ne pas utiliser de silicone contenant de l‘acide acétique!
Classification acoustique et débit (voir page 37)
Entretien (voir page 36)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très chaude
et très froide.
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtres encrassés (96922000) - Nettoyer les filtres devant le mitigeur thermostatique
et sur la cartouche (96922000)
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec
robinet fermé
- Clapet anti-retour encrassé ou défectueux - Nettoyer le clapet anti-retour ou le changer
éventuellement
La température à la sortie ne correspond pas à la
température de réglage
- Le thermostat n´a pas été réglé
Température d'eau chaude trop basse, pas d´eau
froide
- Régler le thermostat Augmenter la température
d´eau chaude entre 42ºC et 65ºC
Le réglage de la température n´est pas possible - Cartouche thermostatique entartrée - Changer la cartouche thermostatique
Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat
- Réducteur de débit non démonté - Démonter le réducteur de débit de la douchette
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
3

6Safety Notes
6Gloves should be worn during installation to prevent crushing and cutting
injuries.
6The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
6Children as well as adults with physical, mental and/or sensoric impairments
must not use this shower system without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this shower system.
6Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
6The product may not be used as a holding handle. A separate handle must be
installed.
6The shower system may only be used for bathing, hygienic and body cleansing
purposes.
6The hot and cold supplies must be of equal pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after the valid norms.
• The installation dimensions stated in this installation instructions are ideal for peo-
ple of approximately 1800 mm in body height. The dimensions can be altered if
required. In this case you will have to attend to the minimum height of 2320 mm
from shower tray floor, and alter all the required measurements as necessary.
• Where the contractor mounts the product, he should ensure that the entire area of
the wall to which the mounting plate is to be fitted, is flat (no projecting joints or
tiles sticking out), that the structure of the wall is suitable for the installation of the
product and has no weak points. The enclosed screws and dowels are only sui-
table for concrete. For another wall constructions the manufacturer’s indications
of the dowel manufacturer have to be taken into account.
• The mesh washer must be insert to protect the overhead shower against incoming
dirt by pipework. Incoming dirt leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and guarantee claims.
• If required, the bottom part of the pipe between the fixture and the shower head
can be shortened with a fine-toothed saw.
English
Spare parts (see page 37)
Dimensions (see page 35)
Flow diagram
(see page 35)
 overhead shower
 Hand shower
Symbol description
Operation (see page 33)
Cleaning (see page 38) and enclosed brochure
Assembly see page 31
Safety Function (see page 34)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.
Adjustment (see page 34)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,25 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Centre distance: 150 mm
Connections G 1/2: cold right - hot left
anti-pollution function
Do not use silicone containing acetic acid!
Test certificate (see page 37)
Maintenance (see page 36)
The non return valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least once
a year).
To guarantee the smooth running of the thermostat, it is necessary from
time to time to turn the thermostat from total hot to total cold.
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has been installed
check to see if the pump is working).
- Filters are dirty (96922000) - Clean filter in front of the mixer and on the MTC-
thermo cartridge (96922000)
- Shower filter seal dirty - Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water
pipe, or vice versa, when mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with
temperature set
- Thermostat has not been adjusted
Hot water temperature too low
- Adjust thermostat Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
Instantaneous heater didn't work with thermostat - Flow limiter in handshower isn’t removed - Remove flow limiter
- Filters are dirty - Clean the filter / exchange filter
- Non return valve hasn't moved back - Exchange non return valves
4

6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
6Il braccio del soffione della doccia è progettato per sostenere solo
quest’ultimo, non va sovraccaricato con altri oggetti!
6I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/osensoriali
devono utilizzare il sistema della doccia solo sotto la supervisione di unaa
persona responsabile.
6Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza suffici-
ente.
6Il prodotto non deve essere utilizzato come maniglia, questa deve essere
motata separatamente.
6Il sistema doccia deve essere utilizzato esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione tra i collegamenti
dell‘acqua fredda e dell‘acqua calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni ripor-
tate!
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l’altezza minima necessaria
indicata di 2320 mm, dal piano della vasca, cambia e che bisogna considerare
la modifica delle quote di collegamento.
• Quando il personale tecnico specializzato esegue il montaggio del prodotto è
necessario assicurarsi che la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle piastrelle), che la struttura
della parete sia adatta per il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti solo per calces-
truzzo. In caso di altre strutture della parete vanno osservare le indicazioni del
produttore dei tasselli.
• Per proteggere la soffione doccia da eventuali impurita provenienti dalle tubazi-
oni dell’acqua, deve essere inserito il filtro nell’impugnatura della doccia stessa.
Tali impurita possono infatti causare difetti e/o danneggiare parti della doccia;
in questo caso la Hansgrohe non risponde dei danni.
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
Italiano
Parti di ricambio (vedi pagg. 37)
Ingombri (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 35)
 soffione doccia
 Doccetta
Descrizione simbolo
Procedura (vedi pagg. 33)
Pulitura (vedi pagg. 38) e brochure allegata
Montaggio vedi pagg. 31
Safety Function (vedi pagg. 34)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Taratura (vedi pagg. 34)
Effettuata l’installazione del miscelatore termostatico bisogna con-
trollare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d‘uso consigliata: 0,25 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Distanza di raccordo: 150 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Sicurezza antiriflusso
Non utilizzare silicone contenente acido acetico!
Segno di verifica (vedi pagg. 37)
Manutenzione (vedi pagg. 36)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all‘anno).
Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo a
tutto freddo.
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtri sporchi (96922000) - Pulire/sostituire i filtri (96922000)
- Guarnizione del filtro della doccia sporca - Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella
tubatura acqua fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
- Il termostatico non è stato regolato
Temperatura dell'acqua calda
- Regolare il termostatico Aumentare la temperatura
acqua calda tra 42 ºC e 65 ºC
Impossibile la regolazione temperatura - Unità di regolazione piena di calcare - Sostituire l'unità di regolazione
La caldaia istantanea non lavora con il termostato in
funzione
- Il limitatore di portata non è stato smontato dalla
doccetta
- Smontare il limitatore di portata dalla doccetta
- Filtri sporchi - Pulire / sostituire i filtri
- Valvola antiriflusso non funziona correttamentet - Sostituire la valvola antiriflusso
5

6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
6El brazo del pulverizador de ducha solo está previsto para soportar el pulveriz-
ador de ducha !no debe cargarse con otros objetos!
6Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
6Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveriz-
ador y cuerpo.
6El producto no debe ser utilizado como un elemento de sujeción. Debe montar-
se un elemento de sujeción separado.
6El sistema de ducha solo debe ser utilizado para fines de baño, higiene y
limpieza corporal.
6Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado, según las normas en vigor.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener en cuenta que, en caso de
modificación de la altura de montaje, será necesario respetar el requisito de
2320 mm de altura mínima desde la base de la ducha y observar las medidas
de conexión.
• En el momento del montaje del producto por parte de personal especializado y
cualificado se deberá prestar una atención especial a que la superficie de fijaci-
ón en toda el área de la fijación sea plana (sin juntas que sobresalen ni azulejos
desplazados), que la estructura de la pared sea adecuada para un montaje
del producto y que, ante todo, no presente puntos débiles. Los tornillos y tacos
adjuntos son sólo apropiados para hormigón. En el caso de otras estructuras
murales se deberán considerar las indicaciones del fabricante de tacos.
• La junta de filtración que se suministra con la ducha mural evita que las partí-
culas de suciedad procedentes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltraciones de suciedad deterioran
el funcionamiento de la ducha mural y pueden causar daños en el interior de la
misma que no están cubiertas por la garantía de Hansgrohe.
• En caso de necesidad, con una sierra fina puede recortarse por la parte de
abajo el tubo entre el grifo y la ducha.
Español
Repuestos (ver página 37)
Dimensiones (ver página 35)
Diagrama de circulación
(ver página 35)
 Ducha fija
 Teleducha
Descripción de símbolos
Manejo (ver página 33)
Limpiar (ver página 38) y folleto anexo
Montaje ver página 31
Safety Function (ver página 34)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
Ajuste (ver página 34)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,25 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 mm
Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente
Seguro contra el retorno
No utilizar silicona que contiene ácido acético!
Marca de verificación (ver página 37)
Mantenimiento (ver página 36)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Para garantizar el funcionamiento duradero del termostato, el mando
del mismo debería girarse de vez en cuando del extremo frío al extre-
mo caliente.
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro de la ducha sucio (96922000) - limpiar filtro entre flexo y ducha (96922000)
- filtro de la ducha sucio - limpiar/cambiar filtros entre flexo y ducha
Flujo de agua cruzada agua caliente entra en la
tubería del agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado - termostato no ha sido ajustado
Temperatura del agua demasiado baja no hay
- ajustar termostato aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura - termoelemento calcificadat - cambiar termoelemento
Calentador instantáneo no se enciende en
combinación con el termostato
- no se ha quitado limitador de caudal de la teleducha - quitar limitador de caudal
- filtro de la ducha sucio - limpiar/cambiar filtros
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
6

6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
6De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoof-
ddouche bedoeld en mag niet met verdere voorwerpen worden belast!
6Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
6Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
6Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
6Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
6Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en
controleren.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot, en moeten mogelijk aangepast worden. Let erop dat indien
de montagehoogte gewijzigd wordt, de minimaal benodigde opbouwhoogte
van tenminste 2320 mm vanaf douchebak stavlak / afgewerkte vloer veranderd,
en tevens de aansluitmaten hierop moeten worden aangepast.
• Bij de montage van het produkt door een vakkundige installateur moet men erop
letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen oplig-
gende voegen of verspringende tegels), de wand geschikt is voor montage van
produkten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en
duvels zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten
op de voorschriften van de fabrikant van de schroeven en duvels.
• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de
waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze schade is
Hansgrohe niet verantwoordelijk.
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
Nederlands
Service onderdelen (zie blz. 37)
Maten (zie blz. 35)
Doorstroomdiagram
(zie blz. 35)
 hoofddouche
 Handdouche
Symboolbeschrijving
Bediening (zie blz. 33)
Reinigen (zie blz. 38) en bijgevoegde brochure
Montage zie blz. 31
Safety Function (zie blz. 34)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Instellen (zie blz. 34)
Na montage dient de uitstroomtemperatuur van de thermostaat
gecontroleerd te worden. Een correctie is noodzakelijk als de aan
het tappunt gemeten temperatuur afwijkt van de op de thermostaat
ingestelde temperatuur.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,25 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Gebruik geen zuurhoudende silicone!
Keurmerk (zie blz. 37)
Onderhoud (zie blz. 36)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar).
Om het soepel lopen van de regeleenheid te garanderen moet de ther-
mostaat van tijd tot tijd op heel koud en heel warm worden ingesteld.
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef verstopt (96922000) - Vuilvangzeefjes en zeefjes van regeleenheid reinigen
(96922000)
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde
temperatuur overeen
- Thermostaat niet ingesteld
Temperatuur van warm water te laag
- Thermostaat instellen Warmwater toevoer verhogen
min. 42ºC naar 65ºC
Temperatuur niet regelbaar - regeleenheid verkalkt - regeleenheid uitwisselen
Doorstroomtoestel schakelt tijdens gebruik van
thermostaat niet in
- Begrenzer van handdouche niet verwijderd - Begrenzer uit handdouche verwijderen
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
7

6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
6Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
6Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indflydel-
se af alkohol eller narkotika må ikke bruge brusersystemet.
6Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
6Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
6Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skylles igennem og afprøves.
• Målene i monteringsanvisningen er tænkt til personer med en størrelse på 1800
mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste
højde i tilfælde af en ændret monteringshøjde (2320 mm fra karrets ståflade)
ændres og at der skal tages hensyn til de ændrede tilslutningsmål.
• Ved montering er det vigtigt at sikre sig, at hele befæstigelsesfladen er plan (in-
gen ujævne fuger eller fliser), samt at væggen er egnet til montering af produktet
og specielt, at væggen ikke har nogen svage punkter. De medfølgende skruer
og dübler er kun egnet til beton. Ved anden vægopbygning bør producenten af
dübler kontaktes for nærmere information.
• Den vedlagte smudsfangssi skal indsættes i bruseren for at undgå snavs fra
rørsystemet. Indskyllet snavs kan have indflydelse på bruserens funktion og/eller
føre til beskadigelser på håndbruserens funktionsdele.
• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en
fin sav.
Dansk
Reservedele (se s. 37)
Målene (se s. 35)
Gennemstrømningsdiagram
(se s. 35)
 Hovedbruser
 Håndbruser
Symbolbeskrivelse
Brugsanvisning (se s. 33)
Rengøring (se s. 38) og vedlagt brochure
Montering se s. 31
Safety Function (se s. 34)
Takket være Safety varmtvands-begrænsningen kan maksimaltempera-
turen forudindstilles eksempel max. 42º C.
Forindstilling (se s. 34)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,25 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Med indbygget kontraventil
Der må ikke benyttes eddikesyreholdig silikone!
Godkendelse (se s. 37)
Onderhoud (se s. 36)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset (96922000) - Rengør smudsfangsi foran termsotaten og på
termostatelementet (96922000)
- Sien mellem bruser og slange er snavset - Rengør sien mellem bruser og slange
Kryds-flow, varmt vand i koldtvandsledningen og
omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur
- Termostaten er ikke justeret
For lav varmtvands-temperatur
- Juster termostatenI Forhøj varmtvands-temperaturen
fra 42ºC til 65ºC
Temperaturregulering ikke mulig - katuschen er tilkalket - Udskift katuschen
Vandvarmeren går ikke i gang ved aktivering af
termostat
- Vandsparen i håndbruseren er ikke fjernet - Afmonter vandsparen i håndbruseren
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
8

6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
6O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
6Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
6Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
6O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
6O sistema de duche só pode ser utilizado para fins de higiene pessoal.
6Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada de acordo com as normas
em vigor.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura
de montagem obrigam a alterações na altura mínima de 2320 mm a partir da
superfície de posicionamento na banheira, bem como alterações nas dimensões
de ligação.
• Durante a montagem do produto por técnicos qualificados, deve ter-se em
atenção que a superfície de fixação seja plana em toda a área da fixação
(sem juntas sobrepostas/salientes ou ladrilhos deslocados), que o dispositivo
de montagem na parede seja adequado para uma montagem na parede e que
este não apresente nenhuns pontos fracos. Os parafusos e buchas incluídos no
volume de fornecimento são apenas adequados para betão. Para outros méto-
dos de montagem na parede devem ser respeitadas as indicações do fabricante
das buchas.
• O filtro de rede deve ser colocado para proteger o chuveiro de areias e resíduos
rovenientes da tubagem. Resíduos e areias podem danificar componentes, ou
provocar mau funcionamento do chuveiro; as avarias assim provocadas anulam
a nossa responsabilidade e anulam a nossa garantia.
• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça
do chuveiro, na parte inferior, com uma serra fina.
Português
Peças de substituição (ver página 37)
Medidas (ver página 35)
Fluxograma
(ver página 35)
 Chuveiro fixo
 Chuveiro de mão
Descrição do símbolo
Funcionamento (ver página 33)
Limpeza (ver página 38) e brochura em anexo
Montagem ver página 31
Safety Function (ver página 34)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Afinação (ver página 34)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,25 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 mm
Ligações G 1/2: fria à direita - quente à esquerda
Função anti-retorno e anti-vácuo
Não utilizar silicone que contenha ácido acético!
Marca de controlo (ver página 37)
Manutenção (ver página 36)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Para garantir um funcionamento suave do elemento termostático é ne-
cessário de vez em quando rodar totalmente o manípulo da termostáti-
ca da posição quente para a fria.
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro sujo (96922000) - Limpar o filtro entre o chuveiro e o tubo flexível
(96922000)
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o tubo flexível
Fluxos cruzados, água quente a ser forçada a
entrar no tubo da água fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com fugas - Limpar a válvula antiretorno, substitua se necessário
A temperatura da água não corresponde à
temperatura seleccionada
- A misturadora termos tática não foi ajustada
Temperatura da água quente muito baixa
- Ajustar a misturadora termostática Aumentar a
temperatura da água quente para 42º C a 65º C.
Não é possível regular a temperatura - Regulador da temperatura calcificado - Limpar regulador da temperatura
Esquentador não funciona com a termostática - O limitador de caudal não foi retirado - Retirar o limitador de caudal
- Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
9

6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
6Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
6Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
6Produktu nie wolno używać jako uchwytu do trzymania się. Należy
zamontować osobny uchwyt.
6Prysznic może być używany tylko w celach kąpieli, higieny i utrzymania
czystości ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i wypróbowana według
obowiązujących norm.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym 1800 mm i w razie konieczności należy jest dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
należy także zwrócić uwagę na to, że zmienia się minimalna wysokość 2320
mm od dna brodzika, a także wysokość przyłączy wodnych.
• Przy montażu produktu przez wykwalifikowany personel fachowy należy
zważać na to, by powierzchnia mocowania na całym obszarze mocowania
była równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek), rodzaj
ściany nadawał się do montażu produktu i zwłaszcza, by nie było żadnych
słabych stron. Umieszczone w dostawie śruby i kołki rozporowe są przezna-
czone tylko do betonu. Przy innych rodzajach montażu ścianowego należy
przestrzegać danych producenta kołków rozporowych.
• Znajdujące się przy prysznicu sitko musi zostać zainstalowane, aby zatrzymać
zanieczyszczenia z instalacji. Przedostające się zanieczyszczenia mogą mieć
ujemny wpływ na działanie i/lub prowadzić do usterek w działaniu elementów
prysznica. Za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
• W razie konieczności rurę między armaturą a prysznicem sufitowym w dolnym
obszarze można skrócić przy użyciu małej piły
Polski
Części serwisowe (patrz strona 37)
Wymiary (patrz strona 35)
Schemat przepływu
(patrz strona 35)
 Prysznic sufitowy
 Prysznic ręczny
Opis symbolu
Obsługa (patrz strona 33)
Czyszczenie (patrz strona 38) i dołączona broszura
Montaż patrz strona 31
Safety Function (patrz strona 34)
Dzięki funkcji zabezpieczającej można przestawić żądaną
maksymalną temperaturę np. na maks. 42ºC.
Ustawianie (patrz strona 34)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-
na temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,25 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 mm
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Samoistnie zabezpieczony przed przepływem zwrotnym
Nie stosować silikonów zawierających kwas octowy!
Znak jakości (patrz strona 37)
Konserwacja (patrz strona 36)
Działanie zabezpieczeń przed przepływem zwrotnym, zgodnie z
normą DIN EN 1717 i miejscowymi przepisami, musi być kontrolowane
(DIN 1988, raz w roku).
Aby zachować łatwość obsługi termostatu, od czasu do czasu należy
go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitka (96922000) - Wyczyścić sitka przed termostatem i we wkładzie
termostatycznym (96922000)
- Zabrudzona uszczelka z sitkiem w prysznicu - Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a
wężem
Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone zabezpieczenie przed
przepływem zwrotnym
- Wyczyścić wzgl. wymienić zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z ustawioną
wartością
- Termostat nie został wyregulowany
Za niska temperatura ciepłej wody
- Przeprowadzić regulację termostatu Podwyższyć
temperaturę wody ciepłej na 42ºC do 65ºC
Brak możliwości regulacji temperatury - Wkład termostatyczny zakamieniony - Wymienić wkład termostatyczny
Po otwarciu armatury nie załącza się podgrzewacz
przepływowy
- Dławik przepływu nie został usunięty z prysznica
ręcznego
- Usunąć dławik z prysznica ręcznego
- Zabrudzone sitka - Oczyścić/ wymienić sitka
- Mocno osadzone zabezpieczenie przed
przepływem zwrotnym
- Wymienić zabezpieczenie przed przepływem
zwrotnym
10

6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
6Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
6Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí sprchový systém používat bez dozoru. Osoby pod vlivem alkoholu nebo
drog nesmí sprchový systém používat.
6Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
6Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
6Sprchový systém smí být používán pouze ke koupání a za účelem tělesné
hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat podle platných norem.
• Montážní rozmìry uvedené v návodu pro montáž jsou ideální pro osoby s výškou
postavy pøibližnì 1800 mm a v pøípadì potøeby je nutné je pøizpùsobit. Pøi tom
je zapotøebí si uvìdomit, že pøi zmìnìné výšce montáže se mìní požadovaná
minimální výška místnosti nade dnem vany 2320 mm a ohled je nutno brát na
míry rozmístìní pøípojù.
• Při montáži produktu kvalifikovaným odborným personálem je třeba dbát na to,
aby upevňovací plochy byly v celém rozsahu upevnění rovné (žádné vyčnívající
spáry nebo navzájem přesazené obklady), aby konstrukce stěny byla pro
montáž produktu vhodná a zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při jiných konstrukčních mate-
riálech stěny je třeba se řídit údaji výrobce hmoždinek.
• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-
huje záruka firmy Hansgrohe.
• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní
oblasti zkrátit jemnou pilkou.
Česky
Servisní díly (viz strana 37)
Rozmìry (viz strana 35)
Diagram průtoku
(viz strana 35)
 Horní sprcha
 Ruční sprcha
Popis symbolů
Ovládání (viz strana 33)
Čištění (viz strana 38) a přiložená brožura
Montáž viz strana 31
Safety Function (viz strana 34)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou
teplotu, např. max. 42ºC.
Nastavení (viz strana 34)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,25 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Nepoužívat silikon s obsahem kyseliny octové!
Zkušební značka (viz strana 37)
Údržba (viz strana 36)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat čas
od času nastavit na úplně horkou a úplně studenou vodu.
Porucha Příčina Odstranění
Málo vody - Nízký tlak v přívodu. - Zkontrolovat tlak v potrubí
- Sítko na zachycování nečistot je zanesené
(96922000)
- Vyčistit lapače nečistot před termostatem a na
regulační jednotce (96922000)
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou a hadicí
Křížení toků, teplá voda se při zavřené armatuře tlačí
do přívodu studené vody nebo naopak
- Znečištěný nebo netěsný zpětný ventil - Zpětný ventil vyčistit, případně vyměnit
Teplota u výtoku nesouhlasí s nastavenou teplotou - Teplota u výtoku nesouhlasí s nastavenou teplotou
Nízká teplota teplé vody
- Nastavit termostat Teplotu horké vody zvýšit na 42ºC
až 65ºC
Nelze regulovat teplotu - regulační jednotka zanesena vodním kamenem - vyměnit regulační jednotku
průtokový ohřívač v provozu s termostatem nezapne - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko na zachycování nečistot je zanesené - Vyčistit případně vyměnit sítko
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
11

6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
6Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
6Sprchovací systém nesmú bez dozoru používať deti, ako aj dospelé osoby s
telesným, duševným a/alebo zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu alebo drog.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
6Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
6Sprchovací systém sa smie používať len na kúpanie a telesnú hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať podľa platných noriem.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri uvedenej výške montáže sa mení požadovaná mi-
nimálna výška miestnosti nad dnom vane 2320 mm a je nutné dbať na rozmery
rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovaným odborným personálom je nutné dbať na
to, aby upevňovacie plochy boli v celom rozsahu upevnenia rovné (žiadne
vyčnievajúce škáry alebo navzájom predsadené obklady), aby konštrukcia steny
bola pre montáž produktu vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón. Pri iných konštrukčných
materiáloch steny je nutné riadiť sa údajmi výrobcu hmoždiniek.
• Do prívodu musí byt’ zabudované so sprchou dodávané sítko, aby zachytilo
nečistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit’
funkciu sprchy, alebo spôsobit’ jej poškodenie. Na takto vzniknuté škody sa
nevzt’ahuje záruka firmy Hansgrohe.
• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v spod-
nej oblasti skrátiť jemnou pílkou.
Slovensky
Servisné diely (viď strana 37)
Rozmery (viď strana 35)
Diagram prietoku
(viď strana 35)
 Horná sprcha
 Ručná sprcha
Popis symbolov
Obsluha (viď strana 33)
Čistenie (viď strana 38) a priložená brožúra
Montáž viď strana 31
Safety Function (viď strana 34)
Vďaka Safety Function je možné vopred nastaviť najvyššiu
požadovanú teplotu, napr. max. 42ºC.
Nastavenie (viď strana 34)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,25 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Vlastná poistka proti spätnému nasatiu.
Nepoužívať silikón s obsahom kyseliny octovej!
Osvedčenie o skúške (viď strana 37)
Údržba (viď strana 36)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa termostat z
času čas nastaviť na maximálne horúcu a maximálne studenú vodu.
Porucha Príčina Pomoc
Málo vody - Nízky tlak v prívode. - Skontrolovať tlak v potrubí
- Sitko v tesnení sprchy je znečistené (96922000) - Vyčistiť filter pred termostatom a na regulačnej
jednotke (96922000)
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou a hadicou
Kríženie tokov, teplá voda sa pri uzavretej armatúre
tlačí do prívodu studenej alebo naopak
- Znečistený alebo netesný spätný ventil - Spätný ventil vyčistiť, prípadne vymeniť
Teplota na výtoku nesúhlasí s nastavenou teplotou - Nebol nastavený termostat
Nízka teplota teplej vody
- Nastaviť termostat Teplotu teplej vody zvýšiť na
42ºC až 65ºC
Nie je možné regulovať teplotu - Regulačná jednotka zanesená vodným kameňom - Vymeniť regulačnú jednotku
Prietokový ohrievač sa počas prevádzky termostatu
nezapína
- Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy
- Sitko v tesnení sprchy je znečistené - Vyčistiť resp. vymeniť sitko
- Obmedzovač spätného nasatia je zablokovaný - Vymeniť obmedzovač spätného nasatia
12

6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手套。
6头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设计，不得让其承载其它物
品！
6不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
6必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲
蓬头与人头之间有足够的距离。
6该产品不得作扶柄使用。必须安装单独的扶柄。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 本安装说明中的安装尺寸理想用于身高1800mm左右的人士。尺寸可根
据需要进行修改。在这种情况下，您必须留意，从花洒到地板至少2320
mm的高度，且视需要，变更所有要求的测量。
• 在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出
物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的
膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生
产商的建议。
• 必须装上花洒所附带的滤网密封垫，以过滤管道里的杂质污物。杂质污
物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损
坏不属于汉斯格雅的保修范围。
• 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管子
锯短。
中文
备用零件 (参见第37页)
大小 (参见第35页)
流量示意图
(参见第35页)
顶置花洒
手持花洒
符号说明
操作 (参见第33页)
清洗 (参见第38页)并附有小手册
安装 参见第 31 页
安全功能 (参见第34页)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例
如最高温度为42℃
调节 (参见第34页)
安装完成后必须检查调温器的出水温度。如在取水处测量所得
的温度与调温器上设定的温度有偏差，那么必须进行调整。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,25–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
中心距离： 150mm
连接管线G1/2： 左热右冷
自动防止回流
请勿使用含有乙酸的硅！
检验标记 (参见第37页)
保养 (参见第36页)
单向阀必须在符合国家或当地的法律的情况下按照DINEN
1717定期检查（至少一年一次）。
为了保证恒温器的稳定运转，请务必定期从最热到最冷转动调
温器。
问题 原因 补救
 龙头出水量小 -水压不足 -检查总水压
-过滤网有垃圾堵塞(96922000) -清洁龙头前面和MTC恒温阀芯的过滤网。
(96922000)
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
 串水，在龙头关闭的状态下，热水被强迫流入
冷水管路，或者相反。
-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的
 龙头出水温度和温度设定的不符 -恒温器未被调节
热水温度过低
-调节恒温器将热水温度从42–C升高到65–C
 水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯
 使用恒温龙头后，燃气热水器不工作 -手持花洒的流量限制器没有转动 -转动流量限制器
-过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀无法回缩 -更换单向阀
13

6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
6Кронштейн верхнего душа предназначен только для подсоединения
верхнего душа. Запрещается подвешивать на него другие предметы!
6Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться душевой системой только под
присмотром. Запрещается пользоваться душевой системой в состоянии
алкогольного или наркотического опьянения.
6Не допускайте попадания струи воды из разбрызгивателя на
чувствительные части тела (например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
6Изделие запрещается использовать в качестве рукоятки. Следует
устанавливать специальную рукоятку.
6Душевую систему разрешается использовать только в гигиенических целях
для принятия ванны и личной гигиены.
6донного клапа. Перед установкой смесителя необходимо
регулировочными кранами выровнять авление холодной и горячей воды
при помощи вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действующим нормам и в
соответствии с настоящей инструкцией, проверен на геметичность и
безупречность работы.
• Указанные в инструкции по монтажу размеры идеальны для лиц ростом
примерно 1800 мм. Вы можете отрегулировать желаемую высоту панели.
Обратите внимание, что при этом изменятся минимальная рекомендованная
высота помещения (2320 мм) и расположение подводки.
• При монтаже изделия квалифицированным персоналом необходимо
следить за тем, чтобы, поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения плитки), структура стен
подходила для монтажа изделия и, в частности, не имела слабых мест.
Прилагаемые винты и дюбели предназначены только для бетона. При других
типах стен необходимо соблюдать указания производителей дюбелей.
• Для предотворащения попадания частиц грязи из водопроводной сети
необходимо установить фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или привести к повреждению
функциональных деталей ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
• По мере необходимости лобзиком можно укоротить трубу между
арматурой и верхним душем в нижней области.
Русский
Κомплеκт (см. стр. 37)
Размеры (см. стр. 35)
Схема потока
(см. стр. 35)
 Верхний душ
 Ручной душ
Описание символов
Эксплуатация (см. стр. 33)
Очистка (см. стр. 38) и прилагаемая брошюра
Монтаж см. стр. 31
Safety Function (см. стр. 34)
С помощью функции Safety Function может быть задана
максимальная температура воды, например 42º C.
Подгонка (см. стр. 34)
После монтажа следует проверить температуру на выходе
из термостата. Скорректируйте температуру воды, если она
отличается от установленной на термостате.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,25 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 mm
Подключение G 1/2: холодная справа - горячая слева
укомплектован клапаном обратного тока воды
Не применяйте силикон, содержащий уксусную кислоту.
Знак технического контроля (см. стр. 37)
Техническое обслуживание (см. стр. 36)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) - Проблемы водоснабжения - Проверить овлен насос проверить работу насоса
- Грязеулавливающие сита загрязнены (96922000) - Очистите грязеулавливающие сита перед
термостатом и на регуляторе (96922000)
- Фильтр душа загрязнен - Очистить фильтр
Подмес воды, в закрытом положене горячая
вода стремится в подводку холодной воды или
наоборот
- Клапан обратного тока воды загрязнен или
неисправен
- Очистить кланан или заменить при необходимости
Температура смешанной воды не соответствует
шкале
- Термостат не настроен
Температура горячей воды слишком низкая
- Настроить термостат Поднять температуру горячей
воды с 42 град.С до 65 град.С
Регулировка температура не производится - Регулятор засорен накипью - Замените регулятор
Проточный нагреватель не включается в режиме
работы термостата
- Дроссель не удален из ручного душа - Извлеките дроссель из ручного душа
- Грязеулавливающие сита загрязнены - Очистите / замените грязеулавливающие сита
- Клапан обратного тока заедает - Замените клапаны обратного течения
14

6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
6A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
6Gyermekek, valamint testileg, szellemileg fogyatékos vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek nem használhatják a
zuhanyrendszert.
6Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
6A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót
kell felszerelni.
6A zuhanyrendszert csak fürdéshez, mosakodáshoz és egészségügyi tisztálko-
dáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni,
átöblíteni és ellenőrizni.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmag-
asságú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt
arra kell ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a kád
állófelületétől mért 2320 mm-es legkisebb magasság is, és a csatlakozó méretei-
nek változását figyelembe kell venni.
• Miközben szakképzett szakember végzi a termék felszerelését, ügyelni kell arra,
hogy a rögzítési felületek a rögzítési terület teljes egészén síkok (nincsenek kiálló
fugák vagy csempeszélek), a fal felépítése alkalmas a termék felszereléséhez, és
különösképpen, hogy nincsenek benne gyenge pontok. A mellékelt csavarok és
dűbelek csak betonhoz alkalmasak. Egyéb falazatoknál figyelembe kell venni a
dűbelgyártó gyártói utasításait.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból szár-
mazó szennyeződések kiküszöbölésére. A beáramló szennyeződések akadályo-
zhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből adódó
károkért a Hansgrohe nem felel.
• Szükség esetén a csövet a csap és a zuhanyfej között, az alsó részen, egy finom
fűrésszel le lehet rövidíteni.
Magyar
Tartozékok (lásd a 37. oldalon)
Méretet (lásd a 35. oldalon)
Átfolyási diagramm
(lásd a 35. oldalon)
 Fejzuhany
 Kézi zuhany
Szimbólumok leírása
Használat (lásd a 33. oldalon)
Tisztítás (lásd a 38. oldalon) és mellékelt brossúrával
Szerelés lásd a 31. oldalon
Safety Function (Biztonsági funkció) (lásd a 34. oldalon)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42
Celsius fokban maximálhatjuk.
Beállítás (lásd a 34. oldalon)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási
hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért
hőmérséklet eltér a termosztáton beállított hőmérséklettől.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,25 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Visszafolyás gátlóval
Ne használjon ecetsavtartalmú szilikont!
Vizsgajel (lásd a 37. oldalon)
Karbantartás (lásd a 36. oldalon)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak
megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot időről
időre teljesen melegre és teljesen hidegre kell állítani.
Hiba Ok Megoldás
Kevés víz - a nyomás nem megfelelő - a vezetékek nyomását ellenőrizni kell
- A szennyfogó szűrő koszos. (96922000) - A termosztát előtt és a szabályozó egységen lévő
szennyfogó szűrők megtisztítása (96922000)
- a zuhany szűrőtömítése koszos - a zuhany és a cső közötti szűrőt ki kell tisztítani
Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva
- a visszafolyásgátló piszkos vagy hibás - a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
A kifolyóvíz hőmérséklete nem egyezik a
termosztáton beállított hőmérséklettel
- a termosztát nem lett beszabályozva
túl alacsony melegvíz hőmérséklet
- a termosztátot be kell szabályozni a melegvíz
hőmérsékletét 65 fokra kell felemelni
Nem lehetséges a hőmérséklet-szabályozás - szabályozó egység elvízkövesedett - szabályozó egység kicserélése
Az átfolyós melegítő nem kapcsol be a termosztát-
üzemmódban
- Nincs kiszerelve a zuhanyrózsából a vízmennyiség
szabályozó.
- El kell távolítani a vízmennyiség szabályozót.
- A szennyfogó szűrő koszos. - A szennyfogó szűrőt tisztítani/cserélni kell.
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése javasolt.
15

6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
6Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
6Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
6Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-
vä.Suihkun ja vartalon välissä on oltava riittävä väli.
6Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarko-
ituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava voimassa olevien määräys-
ten mukaisesti.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm pituiselle henkilölle ja
niitä on tarvittaessa muutettava. Tällöin on huomioitava, että asennuskorkeuden
muuttuessa annettu, vaadittava minimikorkeus 2320 mm ammeen pohjapinnasta
muuttuu ja muutos on huomioitava liitäntöjen mitoissa.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen asennusta, on huomioitava, että
kiinnityspinta on koko kiinnityksen alueella tasainen (ei ulkonevia saumoja tai
laattojen tasomuutoksia) ja, että seinän rakenne soveltuu tuotteen asentamiseen
eikä siinä ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankkurit
soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä tuotetta muihin seinärakenteisi-
in, noutata kiinnittimien valmistajan ohjeita.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-
kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei
vastaa tästä aiheutuneista vahingoista.
• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä
alaosasta.
Suomi
Varaosat (katso sivu 37)
Mitat (katso sivu 35)
Virtausdiagrammi
(katso sivu 35)
 Pääsuihku
 Käsisuihku
Merkin kuvaus
Käyttö (katso sivu 33)
Puhdistus (katso sivu 38) ja oheinen esite
Asennus katso sivu 31
Safety Function (katso sivu 34)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esia-
settaa, esimerkiksi maks. 42º C.
Säätö (katso sivu 34)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,25 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Estää itsestään paluuvirtauksen
Älä käytä etikkahappopitoista silikonia!
Koestusmerkki (katso sivu 37)
Huolto (katso sivu 36)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN 1988, kerran vuodessa).
Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
Häiriö Syy Toimenpide
Vähän vettä - Syöttöpaine ei ole riittävä - Tarkasta putkiston paine
- Likasihdit likaantuneet (96922000) - Puhdista termostaatin ja säätöyksikön likasihdit
(96922000)
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun välissä oleva
sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin.
- Suuntaisventtiili likaantunut / viallinen - Puhdista suuntaisventtiili, vaihda tarvittaessa
Veden ulostulolämpötila ei vastaa säädettyä
lämpötilaa
- Termostaattia ei ole säädetty
Lämminveden lämpötila liian alhainen
- Säädä termostaatti Kohota lämminveden lämpötila
arvoon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista - lämpötilan säätöyksikkö kalkkeutunut - Vaihda lämpötilan säätöyksikkö
Läpimenokuumennin ei kytkeydy päälle
termostaattikäytössä
- Käsisuihkussa olevaa kuristinta ei ole poistettu - Poista kuristin käsisuihkusta
- Likasihdit likaantuneet - Puhdista / vaihda likasihdit
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
16

6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
6Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
6Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda duschsystemet ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda duschsystemet.
6Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
6Produkten får inte användas som handtag. Ett separat handtag måste monteras.
6Duschsystemet får bara användas till kroppshygien med bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas enligt gällande föreskrifter.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att minsta
höjd på 2320 mm från den plats där karet står ändras när monteringshöjden blir
en annan och att hänsyn måste tas till ändringarna i anslutningsmått.
• När kvalificerad fackpersonal monterar produkten är det viktigt att tänka på att
monteringsytan är plan i alla delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar till montering av produkten
samt att den inte har svaga punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner skall anvisningarna från
pluggtillverkaren beaktas.
• Silpackningen som följer med duschen måste monteras för att undvika att smuts
från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig
allt ansvar för skador som kan härledas till detta.
• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre
delen med en fintandad såg.
Svenska
Reservdelar (se sidan 37)
Måtten (se sidan 35)
Flödesschema
(se sidan 35)
 Huvuddusch
 Handdusch
Simbolio aprašymas
Hantering (se sidan 33)
Rengöring (se sidan 38) och medföljande broschyr
Montering se sidan 31
Safety Function (se sidan 34)
Med hjälp av Safety Function kan du ställa in den önskade maximal-
temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för
barn.
Justering (se sidan 34)
När monteringen är klar måste termostatens tömningstemperatur kon-
trolleras. En justering är nödvändig om den uppmätta temperaturen vid
tappningsstället avviker från den som är inställd på termostaten.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,25 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 mm
Anslutningar G 1/2: kallt höger – varmt vänster
Självspärr mot återflöde
Använd inte silikon som innehåller ättiksyra!
Testsigill (se sidan 37)
Skötsel (se sidan 36)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser (DIN 1988 en gång per år) i enlighet
med DIN EN 1717.
För att garantera att termostaten ej kalkar igen, ska den regelbundet,
en gång per vecka, konditioneras. Det sker genom att man några gån-
ger snabbt slås om temperaturen från hett till kallt och tillbaka.
Störning Orsak Åtgärd
För lite vatten - Vattentrycket är för lågt - Kontrollera ledningstryck
- Smutsfiltren är igensmutsade (96922000) - Rengör smutsfiltren vid inloppen och på termosensorn
(96922000)
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och termostaten
Korsflöde – varmt vatten pressas vid avstängd
ermostat in i kallvatten- inloppet, och vice versa
- Backventil är igensmutsad eller otät - Rengör backventil, byt ut om nödvändigt
Den faktiska vatten- temperaturen stämmer Inte
överens med den Inställda
- Termostaten ställdes inte in
Varmvattentemperaturen är för låg
- Justera termostaten Höj varmvattentemperaturen til
mellan 42ºC och 65ºC
Temperaturen kan ej ställas in - Termosensorn är igenkalkad - Byt termosensorn
Varmvattenberedare slår ej på vid användning av
termostaten
- Vattenbegränsare i handduschen har ej tagits bort - Ta bort vattenbegränsaren
- Smutsfiltren är igensmutsade - Rengör / byt smutsfilter
- Backventil är defekt - Byt backventil
17

6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
6Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
6Dušo sistema uždrausta naudotis vaikams, taip pat suaugusiems su fizine,
dvasine negale ir (arba) sensorikos sutrikimais. Dušo sistema taip pat uždrausta
naudotis asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
6Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
6Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
6Dušo sistema turi būti naudojama tik kūno higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas pagal veikiančias normas ir
šią instrukciją.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis (2320 mm) ir vandens jungties išvedimų aukštis.
• Montuojant produktą, specialistas privalo įsitikinti, kad sienos plotas, prie kurio
dedama montavimo plokštė, yra lygus (jokių plytelių ar kitų nelygumų), kad
sienos struktūra yra pritaikyta produkto montavimui ir neturi jokių silpnų vietų.
Pakuotėje esantys varžtai ir kaiščiai yra skirti tik betonui. Esant kitokiai sienai,
varžtus ir kaiščius reikia rinktis pagal paskirtį.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-
gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju “”Hansgrohe””
atsakomybės neprisiima.
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali
būti patrumpintas plonu pjūkleliu.
Lietuviškai
Atsarginės dalys (žr. psl. 37)
Išmatavimai (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 35)
 galvos dušas
 Rankų dušas
Simbolio aprašymas
Eksploatacija (žr. psl. 33)
Valymas (žr. psl. 38) ir pridedama brošiūra
Montavimas žr. psl. 31
Apsaugos funkcija (žr. psl. 34)
„Safety“ funkcija karšto vandens temperatūra gali būti iš anksto ribota
iki, pvz., ne aukštesnės kaip 42º C.
Reguliavimas (žr. psl. 34)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato,
temperatūrą. Pakoreguokite vandens temperatūrą, jei būtina.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,25 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 mm
Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje
Su atbuliniu vožtuvu
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Bandymo pažyma (žr. psl. 37)
Techninis aptarnavimas (žr. psl. 36)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus pagal DIN 1988) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines normas.
Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
Gedimas Priežastis Priemonė
Per maža srovė - Slėgis nepakankamas - Patikrinti vamzdžių spaudimą
- Užsikimšęs filtras (96922000) - Išvalyti termostato ir temperatūros reguliatoriaus filtrus
(96922000)
- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
Kryžminis tekėjimas, uždarius maišytuvą, karštas
vanduo papuola į šalto vandens vamzdį
- Atbulinis vožtuvas užsikimšęs / pažeistas - Išvalyti arba pakeisti atbulinį vožtuvą
Vandenio temperatūra nesutampa su nustatyta
temperatūra
- Termostatas nesureguliuotas
Per maža karšto vandens temperatūra
- Reguliuoti termostatą Karšto vandens temperatūrą
pakelti nuo 42 ºC bis 65 ºC
Temperatūros reguliavimas neįmanomas - temperatūros reguliatorius apkalkėjęs - temperatūros reguliatorių pakeisti
Momentinis pašildytojas neįsijungia, veikiant
termostatui
- Neišimtas ribotuvas iš dušo galvutės - Išimti ribotuvą iš dušo galvutės
- Užsikimšęs filtras - Išvalyti / pakeisti filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
18

6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
6Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
6Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti sustavom tuša bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti sustavom tuša.
6Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
6Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
6Sustav tuša se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane prema važećim normama.
• Instalacijske mjere navedene u uputstvima za instalaciju idealne su za osobe
visine oko 1800 mm te moraju biti prilagođene toj visini. Ako mijenjate visinu,
potrebno je izmijeniti i minimalnu udaljenost od dna kade koja u uputstvima
iznosi 2320 mm
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava
površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja
pločica), da je zidna konstrukcija primjerena montaži proizvoda te osobito
da nema slabih mjesta. Priloženi vijci i moždanici prikladni su samo za beton.
Kod drugih zidnih nadgradnji treba obratiti pažnju na navode proizvođača
moždanika.
• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok
prljavštine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hans-
grohe nije odgovoran.
• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem
dijelu skratiti pilom sa sitnim zupcima.
Hrvatski
Rezervni djelovi (pogledaj stranicu 37)
Mjere (pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 35)
 tuš iznad glave
 Ručni tuš
Opis simbola
Upotreba (pogledaj stranicu 33)
Čišćenje (pogledaj stranicu 38) i priložena brošura
Sastavljanje pogledaj stranicu 31
Safety Funkcija (pogledaj stranicu 34)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Regulacija (pogledaj stranicu 34)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,25 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 mm
Spojevi G 1/2: hladna desno – topla lijevo
Funkcije samo-čišćenja
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Oznaka testiranja (pogledaj stranicu 37)
Održavanje (pogledaj stranicu 36)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske je-
dinice, potrebno je s vremena na vrijeme podesiti termostat iz položaja
maksimalno tople u položaj maksimalno hladne vode.
Greška Uzrok Otklanjanje
Nedovoljno vode - Prenizak pritisak vode - Ispitajte tlak u cijevima
- Filtri su prljavi (96922000) - Očistite rešetkasti filter ispred termostata i na
regulacijskoj jedinici (96922000)
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Križni tok vode, kod zatvorene armature vruća voda
ulazi u cijev s hladnom vodom i obrnuto
- Nepovratni ventil je prljav/neispravan - Očistite ili zamijenite nepovratni ventil
Temperatura na slavini ne podudara se s podešenom
temperaturom
- Termostat nije podešen
Preniska temperatura tople vode
- Podesite termostat Povećajte tempereturu vruće vode
na 42-65 ºC
Reguliranje temperature nije moguće - regulacijska jedinica začepljena je kamencem - Zamijenite regulacijsku jedinicu
Protočni bojler ne radi bez obzira na rad termostata - Limiter protoka u ručnom tušu nije odstranjen - Odstranite limiter protoka
- Filtri su prljavi - Očistite ili zamijenite filtar
- Nepovratni ventil se nije vratio u početni položaj - Zamijenite nepovratni ventil
19

6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
6Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için
tasarlanmıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
6Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
6Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
6Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
6Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda
kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis testi yapilmalidir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyunda-
ki kişiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj
yüksekliğinin değişmesiyle birlikte küvet durma yüzeyinden 2320 mm’lik minimum
yüksekliğin de değiştiğine ve bağlantı ölçülerindeki değişikliğin göz önüne
alınması gerektiğine dikkat edilmelidir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj plakasının monte edileceği
duvar alanının tümü düz (herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye uygun bir şekilde ve her-
hangi zayıf noktası olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar sadece
beton için uygundur. Başka duvar yapıları için, imalatçının çubuk imal edenin
bellirtiği hususlar dikkate alınmalıdır.
• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin
önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarlara sebep
olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu tutulamaz.
• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir
testere ile kısaltılabilir.
Türkçe
Yedek Parçalar (Bakınız sayfa 37)
Ölçüleri (Bakınız sayfa 35)
Akış diyagramı
(Bakınız sayfa 35)
 Baş duşu
 El duşu
Simge açıklaması
Kullanımı (Bakınız sayfa 33)
Temizleme (Bakınız sayfa 38) ve birlikte verilen broşür
Montajı Bakınız sayfa 31
Safety Function (Bakınız sayfa 34)
Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.
42º C önceden ayarlanabilir.
Ayarlama (Bakınız sayfa 34)
Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol
edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan
sıcaklıktan farklıysa, bir düzeltme gereklidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,25 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150 mm
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Geri emme önleyici
Asetik asit içeren silikon kullanmayın!
Kontrol işareti (Bakınız sayfa 37)
Bakım (Bakınız sayfa 36)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli
aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.
arıza sebep yardım
Az su geliyor - Besleme basıncı yeterli değil - Hat basıncını kontrol edin
- Filtre tıkanmış olabilir (96922000) - Termostatın önündeki ve ayar ünitesindeki filtreleri
temizleyin (96922000)
- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortumu yıkayın
Çapraz akış, batarya kapalıyken sıcak su soğuk su
hattına gönderiliyor ya da tam tersi
- Çek valf kirlenmiş / arızalı - Çek valfı temizleyin ya da değiştirin
Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil - Termostat ayarlanmadı
Sıcak suyun derecesi çok düşük
- Termostatı ayarlayın Sıcak su sıcaklığını 42 ºC ila 65
ºC'ye yükseltin
Sıcaklık ayarı mümkün değil - ayar ünitesi kirlenmiş - ayar ünitesini değiştirin
Termostat modunda şofben devreye girmiyor - El duşunun içindeki akım limitleyici çıkartılmamış
olabilir
- Akım limitleyiciyi el duşundan çıkartın
- Filtre tıkanmış olabilir - Filtreyi temizleyin yada çıkartın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
20
