Hans Grohe AXOR Starck 10450000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Starck
10450000

2Montage siehe Seite 31
Sonderzubehör
Verlängerung 60 mm (Artikelnummer
10981000) nicht im Lieferumfang enthalten
Serviceteile (siehe Seite 39)
Reinigung (siehe Seite 36)
und beiliegende Broschüre
Bedienung (siehe Seite 37)
Durchflussdiagramm
(siehe Seite 35)
 Brause
 Wanne
Maße (siehe Seite 34)
Wartung Rückflussverhinderer
(siehe Seite 38)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Hansgrohe Zweigriffmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck min. 0,15 MPa
beträgt.
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Kinder, sowie Erwachsene mit körperlichen, gei-
stigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.Der Kontakt der
Brausestrahlen mit empfindlichen Körperstellen (z.
B. Augen) muss vermieden werden. Es muss ein
ausreichender Abstand zwischen Brause und Körper
eingehalten werden.
6Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Be-
schädigungen an Funktionsteilen der Brause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Eigensicher gegen Rückfließen
Deutsch

3
Montage voir page 31
Accessoires en option
jeu de rallonge 60 mm (référence
10981000) ne fait pas partie de la
fourniture
Pièces détachées (voir pages 39)
Nettoyage (voir page 36)
et brochure ci-jointe
Instructions de service (voir page
37)
Diagramme du débit
(voir page 35)
 Douche
 Baignoire
Dimensions (voir page 34)
Entretien clapet anti-retour
(voir page 38)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Les mélangeurs Hansgrohe à deux poignées peuvent
être utilisés en liaison avec des chauffe-eau hydrauliques
et à commande thermique, si la pression courant est au
moins de 0,15 MPa.
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corpsÉviter le contact du jet de la
douchette avec les parties sensibles du corps (telles
par ex. que les yeux). Veiller à respecter un écart
suffisant entre la douchette et le corps
6Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager
des pieces mobiles. Des réclamations à la suite de
l’usage de la pomme de douche sans joint-tamis
de hansgrohe ne peuvent pas faire partie de notre
garantie.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Avec dispositif anti-retour
Français

4Assembly see page 31
Special accessories
extension 60 mm (article number
10981000) order as an extra
Spare parts (see page 39)
Cleaning (see page 36)
and enclosed brochure
Operation (see page 37)
Flow diagram (see page 35)
 Shower
 Bath tub
Dimensions (see page 34)
Maintenance non return valve
(see page 38)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
Do not use silicone containing acetic acid!
Symbol description
Hansgrohe two-handle mixers can be used in conjunction
with hydraulically and thermally controlled flow heaters
when the flow pressure is at least 0,15 MPa.
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Do not allow the streams of the shower touch sen-
sitive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
Do not allow the streams of the shower touch sen-
sitive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
6The product may not be used as a holding handle. A
separate handle must be installed.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• The mesh washer must be insert to protect the over-
head shower against incoming dirt by pipework. Inco-
ming dirt leads to defects or/and can damage parts
of the shower; such caused faults voids all liability and
guarantee claims.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
anti-pollution function
English

5
Montaggio vedi pagg. 31
Accessori speciali
prolunga 60 mm (codice articolo
10981000) non contenuto nel volume di
fornitura
Parti di ricambio (vedi pagg. 39)
Pulitura (vedi pagg. 36)
e brochure allegata
Procedura (vedi pagg. 37)
Diagramma flusso
(vedi pagg. 35)
 doccetta
 Vasca
Ingombri (vedi pagg. 34)
Manutenzione valvola
antiriflusso
(vedi pagg. 38)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
I miscelatori a due manopole Hansgrohe possono essere
utilizzati in funzione di scaldabagni idraulici e termici, se
la pressione di flusso è di almeno 0,15 MPa.
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schi-
acciamento e da taglio bisogna indossare guanti
protettivi.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l‘effetto di droghe
o alcolici.
6Il sistema doccia deve essere utilizzato esclusiva-
mente per l‘giene del corpo.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.Bisogna evitare il contatto fra il getto della
doccia e parti del corpo delicate (ad es. gli occhi).
Fra il soffione ed il corpo va mantenuta una distanza
sufficiente.
6Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Sicurezza antiriflusso
Italiano

6Montaje ver página 31
Opcional
Prolongación 60 mm (artículo número
10981000) no incluido en el suministro
Repuestos (ver página 39)
Limpiar (ver página 36)
y folleto anexo
Manejo (ver página 37)
Diagrama de circulación
(ver página 35)
 Ducha
 Baño
Dimensiones (ver página 34)
Mantenimiento Válvula
antirretorno
(ver página 38)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
No utilizar silicona que contiene ácido
acético!

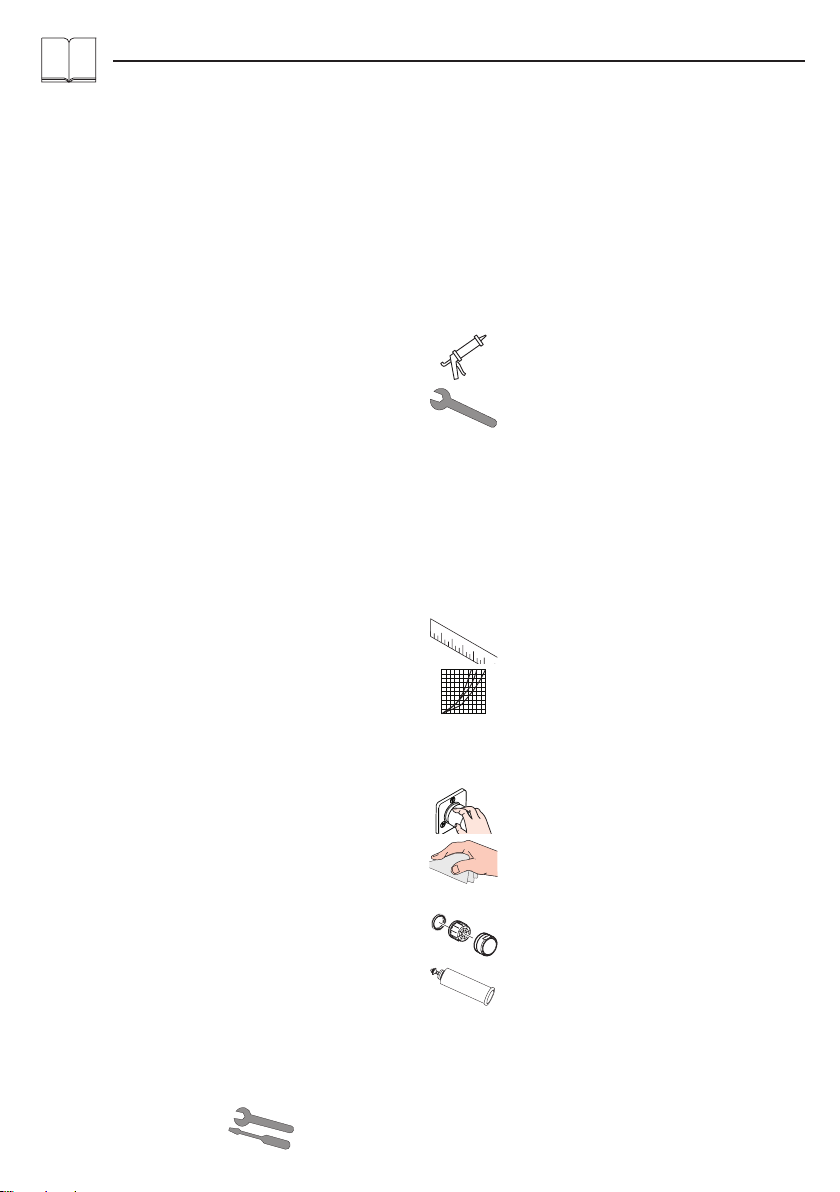

Descripción de símbolos
Los mezcladores de doble mando Hansgrohe pueden
ser utilizado junto con calentadores continuos de agua
que sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un mínimo
de 0,15 MPa.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encu-
entran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Debe evitarse el contacto del chorro del pulveriz-
ador con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.Debe evitarse el contacto del
chorro del pulverizador con partes sensibles del cu-
erpo (por ej. ojos). Debe mantenerse una distancia
suficiente entre pulverizador y cuerpo.
6El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• La junta de filtración que se suministra con la ducha
mural evita que las partículas de suciedad proce-
dentes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltraci-
ones de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Seguro contra el retorno
Español

7
Montage zie blz. 31
Toebehoren
Verlengstuk 60 mm (Artikelnummer
10981000) behoort niet tot het
leveringspakket
Service onderdelen (zie blz. 39)
Reinigen (zie blz. 36)
en bijgevoegde brochure
Bediening (zie blz. 37)
Doorstroomdiagram
(zie blz. 35)
 Douche
 Bad
Maten (zie blz. 34)
Onderhoud terugslagklep
(zie blz. 38)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Gebruik geen zuurhoudende silicone!

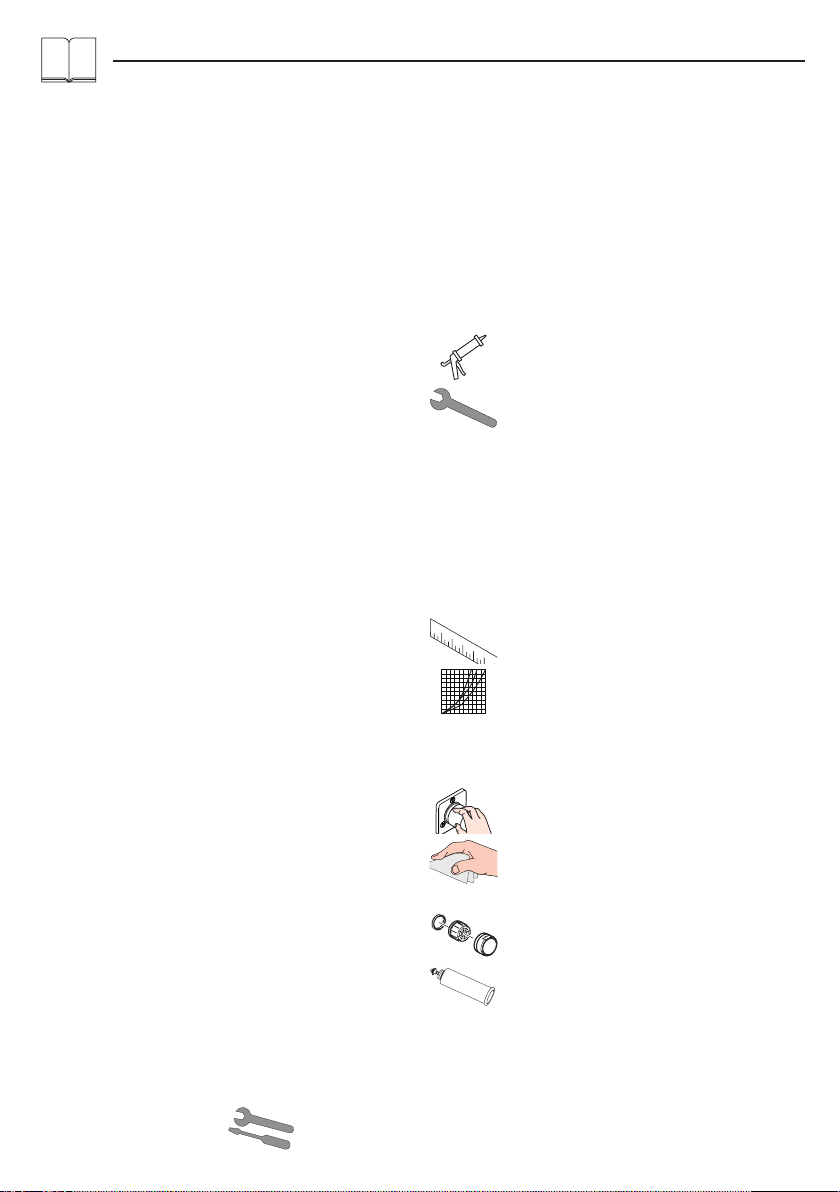

Symboolbeschrijving
Hansgrohe tweegreepsmengkranen kunnen gebruikt
worden in combinatie met hydraulisch en thermisch
gestuurde geisers indien de druk min. 0,15 MPa
bedraagt.
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Kinderen en volwassenen met lichamelijke, gee-
stelijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.Het contact van de
douchestraal met gevoelige lichaamsdelen (bijv.
ogen) moet worden voorkomen. Er moet voldoende
afstand tussen douche en lichaam aangehouden
worden.
6Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
6Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren.
Vuil uit de leidingen kan de werking van de hoofd-
douche negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Beveiligd tegen terugstromen
Nederlands

8Montering se s. 31
Specialtilbehør
Forlængersæt 60 mm (art. nr. 10981000)
ikke med i leveringsomfang
Reservedele (se s. 39)
Rengøring (se s. 36)
og vedlagt brochure
Brugsanvisning (se s. 37)
Gennemstrømningsdiagram
(se s. 35)
 Bruser
 Badekar
Målene (se s. 34)
Service Kontraventil
(zie blz. 38)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Der må ikke benyttes eddikesyreholdig
silikone!

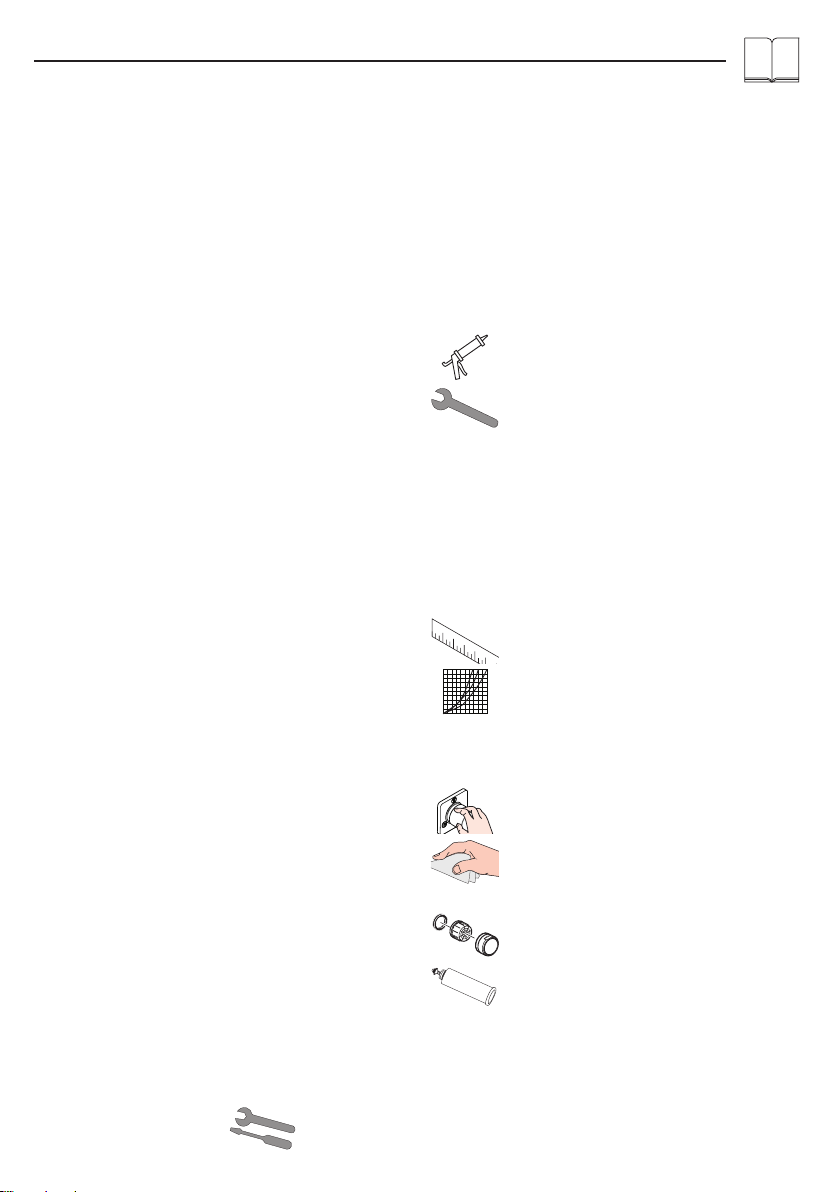

Symbolbeskrivelse
Det er muligt at anvende Hansgrohe to-grebs-blandere
i forbindelse med gennemstrømningsvandvarmere med
hydraulisk eller termisk styring, hvis trykket er min. 0,15
MPa.
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.Bruserstrålens
kontakt med sensitive områder (f.eks. øjne) skal un-
dgås. Der skal være en tilstrækkelig afstand mellem
bruseren og kroppen.
6Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Med indbygget kontraventil
Dansk

9
Montagem ver página 31
Acessórios especiais
Crescente 60 mm (referência 10981000)
não incluído no volume de fornecimento
Peças de substituição
(ver página 39)
Limpeza (ver página 36)
e brochura em anexo
Funcionamento (ver página 37)
Fluxograma (ver página 35)
 Chuveiro
 Banheira
Medidas (ver página 34)
Manutenção Válvula anti-
retorno
(ver página 38)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Não utilizar silicone que contenha ácido
acético!

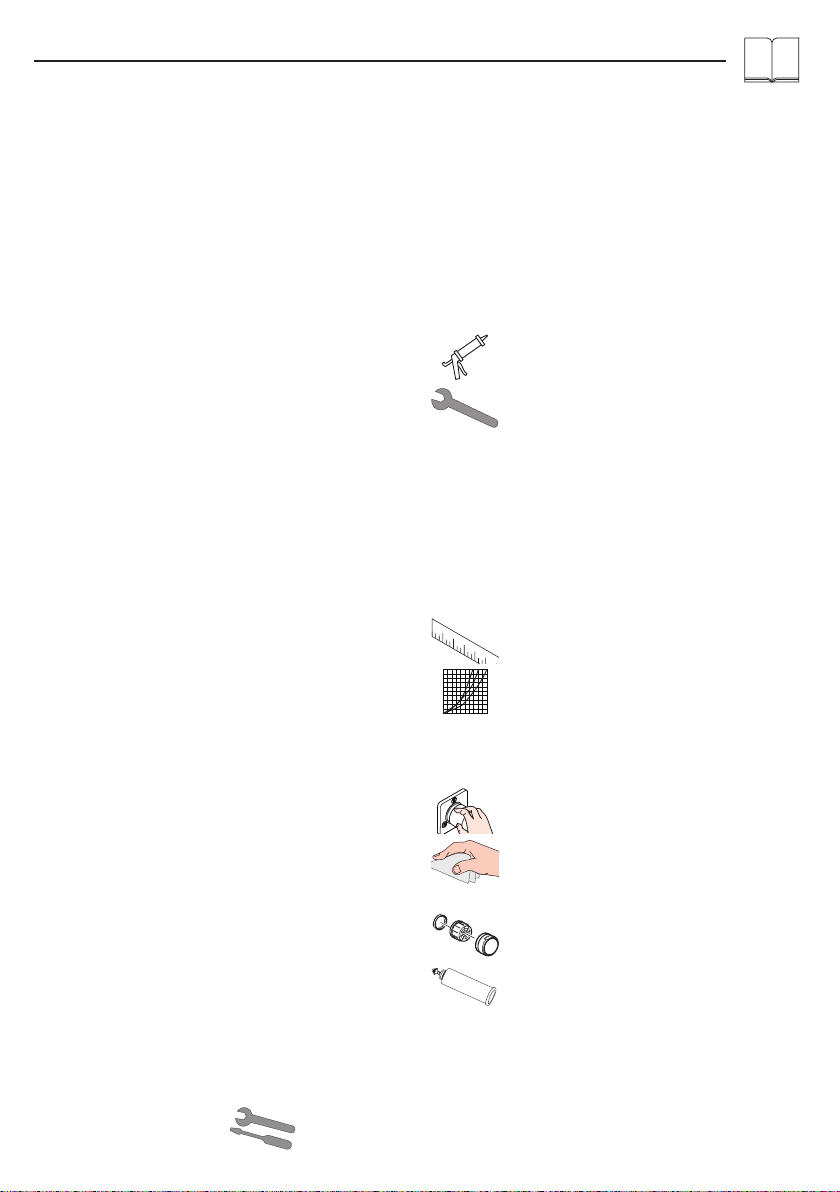

Descrição do símbolo
As misturas de dois manípulos Hansgrohe podem
ser utilizadas em combinação com esquentadores
comandados hidráulica e termicamente, se o caudal for
de mín. 0,15 MPa.
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro
e o corpo.Deve-se evitar o contacto dos jactos de
água com partes do corpo sensíveis (p. ex. olhos).
É necessário manter uma distância suficiente entre o
chuveiro e o corpo.
6O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tuba-
gem. Resíduos e areias podem danificar componen-
tes, ou provocar mau funcionamento do chuveiro; as
avarias assim provocadas anulam a nossa responsabi-
lidade e anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Função anti-retorno e anti-vácuo
Português

10 Montaż patrz strona 31
Wyposażenie specjalne
Przedłużka 60 mm (nr art. 10981000) Nie
jest częścią dostawy
Części serwisowe
(patrz strona 39)
Czyszczenie (patrz strona 36)
i dołączona broszura
Obsługa (patrz strona 37)
Schemat przepływu
(patrz strona 35)
 Prysznic
 Wanna
Wymiary (patrz strona 34)
Konserwacja Zabezpieczenie
przed przepływem zwrotnym
(patrz strona 38)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Nie stosować silikonów zawierających kwas
octowy!

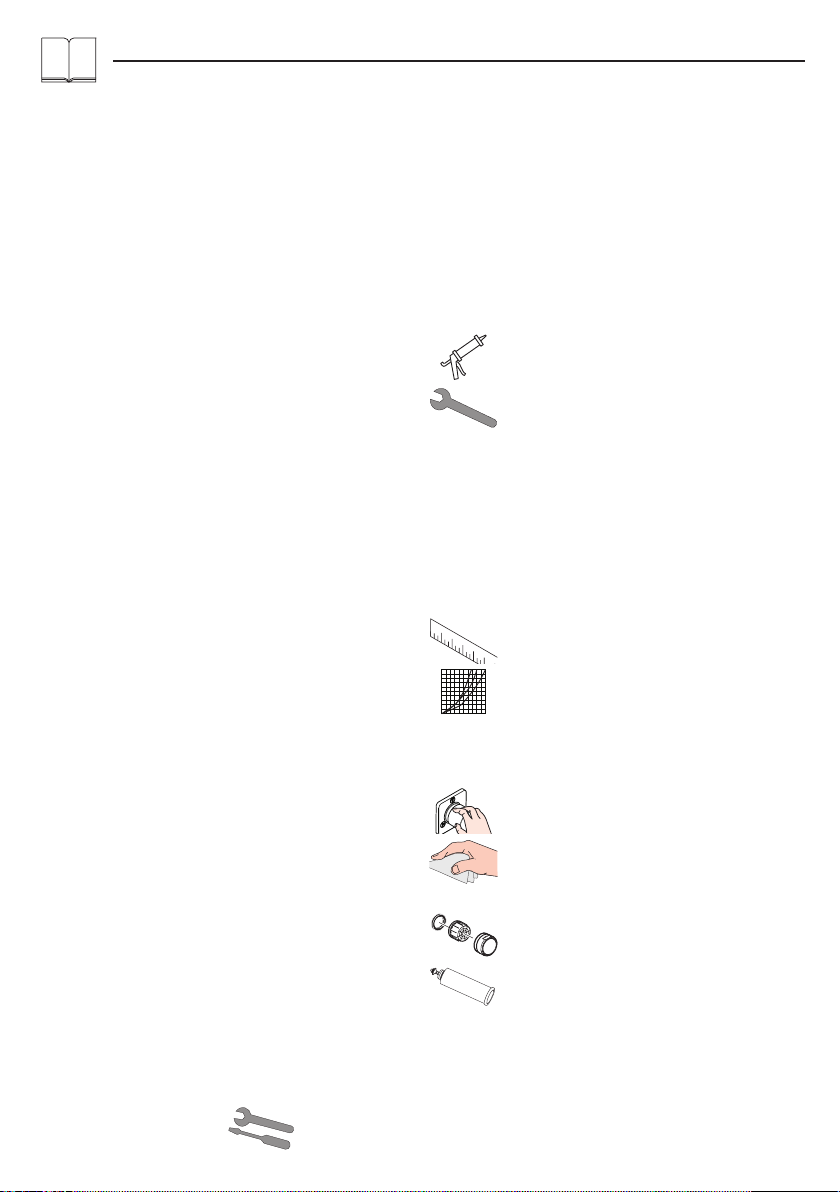

Opis symbolu
Mieszacze dwuuchwytowe firmy Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydraulicznie i
termicznie, gdy ciśnienie przepływu wynosi co najmniej
0,15 MPa.
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.Należy unikać kontaktu
strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać
odpowiednią odległość pomiędzy głowicą a ciałem.
6Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić
do usterek w działaniu elementów prysznica. Za
powstałe z tego tytułu szkody firma Hansgrohe nie
ponosi odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski

11
Montáž viz strana 31
Zvláštní příslušenství
prodloužení 60 mm (kat.č. 10981000) není
součástí dodávky
Servisní díly (viz strana 39)
Čištění (viz strana 36)
a přiložená brožura
Ovládání (viz strana 37)
Diagram průtoku (viz strana 35)
 Sprcha
 Vana
Rozmìry (viz strana 34)
Údržba zpětný ventil
(viz strana 38)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Dvoudržadlová míchadla Hausgrobe mohou být
zapojena s hydraulicky a tepelně ovládaným
průtokovým ohřívaćem, pokud, proudící tlak obsahuje
0,15 MPa.
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
6Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Vlastní jištění proti zpětnému nasátí.
Česky

12 Montáž viď strana 31
Zvláštne príslušenstvo
Predlženie 60 mm (výrobné číslo
10981000) nie je súčasťou dodávky
Servisné diely (viď strana 39)
Čistenie (viď strana 36)
a priložená brožúra
Obsluha (viď strana 37)
Diagram prietoku (viď strana 35)
 Sprcha
 Vaňa
Rozmery (viď strana 34)
Údržba obmedzovač spätného
nasatia
(viď strana 38)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Dvojdržadlové zmiešavacie batérie Hausgrobe môžu
byť zapojené s hydraulicky a tepelne ovládaným
prietokovým ohrievačom, pokiaľ je tlak prúdu 0,15 MPa.
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.Vyhýbajte sa
kontaktu vodného lúča sprchy s citlivými miestami
tela (napr. oči). Dodržiavajte dostatočnú vzdialenosť
medzi sprchou a telom.
6Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Do prívodu musí byt’ zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit’
funkciu sprchy, alebo spôsobit’ jej poškodenie. Na
takto vzniknuté škody sa nevzt’ahuje záruka firmy
Hansgrohe.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Vlastná poistka proti spätnému nasatiu.
Slovensky

13
安装 参见第 31 页
选装附件
加长件 60 mm (商品编号 10981000) 不
在供货范围内
备用零件 (参见第 39 页)
清洗 (参见第 36 页)
并附有小手册
操作 (参见第 37 页)
流量示意图 (参见第 35 页)
 莲蓬头
 浴缸
大小 (参见第 34 页)
保养 单向阀
(参见第 38 页)
单向阀必须在符合国家或当地的法律的
情况下按照DIN EN 1717定期检查（至
少一年一次）。
请勿使用含有乙酸的硅！
符号说明
如果水压达到0,15 MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。必须避免让身体敏感部位（如眼睛）
接触到莲蓬头喷水。必须保持莲蓬头与人头之
间有足够的距离。
6该产品不得作扶柄使用。必须安装单独的扶
柄。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品！
• 必须装上花洒所附带的滤网密封垫，以过滤管道
里的杂质污物。杂质污物会影响花洒的功能和/
或损坏花洒的功能部件，由此而产生的产品损坏
不属于汉斯格雅的保修范围。
技术参数
工作压强： 最大 1 MPa
推荐工作压强： 0,1 -– 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 80°C
推荐热水温度： 65°C
自动防止回流
中文

14 Монтаж см. стр. 31
Специальные
принадлежности
Удлинение 60 мм (арт. № 10981000) не
включено в объем поставки!
Κомплеκт (см. стр. 39)
Очистка (см. стр. 36)
и прилагаемая брошюра
Эксплуатация (см. стр. 37)
Схема потока (см. стр. 35)
 Душ
 поддон
Размеры (см. стр. 34)
Техническое обслуживание
Защита обратного тока воды
(см. стр. 38)
Защита обратного тока должна регулярно
проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или
в соответствии с национальными или
региональными нормативами
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
укомплектован клапаном обратного тока воды
Смеситель можно устанавливать на прото ных
водонагревателїх с гидравли еским или терми еским
управлением только в том слу ае, если скоростной
напор будет не ниже 0,15 МПа.
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Дети, а также взрослые с физическими,
умственными и/или сенсорными недостатками
должны пользоваться изделием только под
присмотром. Запрещается пользоваться изделием
в состоянии алкогольного или наркотического
опьянения.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от
тела.Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от
тела.
6Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы
• Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
Русский

15
Szerelés lásd a 31. oldalon
Egyéb tartozék
Hosszabbítás 60 mm (cikkszám 10981000)
a szállítási egység nem tartalmazza
Tartozékok (lásd a 39. oldalon)
Tisztítás (lásd a 36. oldalon)
és mellékelt brossúrával
Használat (lásd a 37. oldalon)
Átfolyási diagramm
(lásd a 35. oldalon)
 Zuhany
 kád
Méretet (lásd a 34. oldalon)
Karbantartás
Visszacsapószelep
(lásd a 38. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
A Hansgrohe - kétfogantyús keverők a hidraulikus és
hővezérelt átfolyó vízmelegítőkkel együtt alkalmazhatók,
ha a folyató nyomás legalább az 0,15 MPa értéket
eléri.
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6Gyermekek, valamint testileg, szellemileg fogyatékos
és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.Kerülni kell
a zuhanysugár érintkezését érzékeny testrészekkel
(pl. szemek). Be kell tartani a megfelelő távolságot a
zuhanyfej és a test között.
6A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni!
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződések
kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Visszafolyás gátlóval
Magyar

16 Asennus katso sivu 31
Erityisvaruste
Pidennys 60 mm (tuotenumero 10981000)
ei kuulu toimitukseen
Varaosat (katso sivu 39)
Puhdistus (katso sivu 36)
ja oheinen esite
Käyttö (katso sivu 37)
Virtausdiagrammi (katso sivu 35)
 Suihku
 Amme
Mitat (katso sivu 34)
Huolto Vastaventtiili
(katso sivu 38)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Hansgrohe kaksiotesekoittajia voidaan
käyttää hydraulisesti tai termisesti ohjattujen
läpivirtauskuumentimien yhteydessä kun virtauspaine on
min. 0,15 MPa.
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärje-
stelmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.Suihkuveden kontaktia
herkkien ruumiinosien (esim. silmien) kanssa on
vältettävä.Suihkun ja vartalon välissä on oltava
riittävä väli.
6Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Käsisuihkun mukana toimitettu sihtitiiviste on asen-
nettava paikalleen, jotta lian huuhtoutuminen
vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat
likahiukkaset voivat häiritä suihkun toimintaa tai
vahingoittaa toimintaosia, Hansgrohe ei vastaa tästä
aiheutuneista vahingoista.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Estää itsestään paluuvirtauksen
Suomi

17
Montering se sidan 31
Specialtillbehör
Förlängning 60 mm (artikelnummer
10981000) medföljer ej leveransen
Reservdelar (se sidan 39)
Rengöring (se sidan 36)
och medföljande broschyr
Hantering (se sidan 37)
Flödesschema (se sidan 35)
 Dusch
 Kar
Måtten (se sidan 34)
Skötsel Backventil
(se sidan 38)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Hansgrohe tvåhandsblandare kan användas tillsammans
med hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol-
eller droger får inte använda produkten.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.Undvik att
rikta duschstrålarna mot känsliga kroppsdelar (t. ex.
ögonen. Det måste finnas ett tillräckligt stort avstånd
mellan duschen och kroppen.
6Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Silpackningen som följer med duschen måste monte-
ras för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Självspärr mot återflöde
Svenska

18 Montavimas žr. psl. 31
Specialūs priedai
Ilgiklis 60 mm (Art.Nr. 10981000) nėra
pridedama
Atsarginės dalys (žr. psl. 39)
Valymas (žr. psl. 36)
ir pridedama brošiūra
Eksploatacija (žr. psl. 37)
Pralaidumo diagrama
(žr. psl. 35)
 Dušas
 vonia
Išmatavimai (žr. psl. 34)
Techninis aptarnavimas
atbulinis vožtuvas
(žr. psl. 38)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą
per metus pagal DIN 1988) pagal
DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
“Hansgrohe” dviejų rankenėlių maišytuvai gali būti
naudojami su hidrauliškai ir termiškai valdomais
momentiniais šildikliais, jei vandens slėgis yra mažiausiai
0,15 MPa.
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.Būtina vengti dušo
vandens srovės kontakto su jautriomis kūno vietomis
(pvz., akimis). Todėl būtina laikytis tinkamu atstumu
nuo dušo.
6Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis.
Tokiu atveju „“Hansgrohe““ atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Su atbuliniu vožtuvu
Lietuviškai

19
Sastavljanje pogledaj stranicu 31
Posebni pribor
Produljenje 60 mm (br. Proizvoda
10981000) Nije sadržano u isporuci!
Rezervni djelovi (pogledaj
stranicu 39)
Čišćenje (pogledaj stranicu 36)
i priložena brošura
Upotreba (pogledaj stranicu 37)
Dijagram protoka
(pogledaj stranicu 35)
 Tuš
 Kada
Mjere (pogledaj stranicu 34)
Održavanje nepovratni ventil
(pogledaj stranicu 38)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Hansgrohe dvoručne slavine se mogu koristiti sa
hidraulični i termički kontroliranim protočnim bojlerima
ako je hidraulički tlak min. 0,15 MPa.
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti pro-
izvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Mora se izbjegavati kontakt mlaza iz tuša s osjetl-
jivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.Mora se izbje-
gavati kontakt mlaza iz tuša s osjetljivim dijelovima
tijela (npr. očima). Tijelo korisnika mora biti dovoljno
udaljeno od tuša.
6Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač Hansg-
rohe nije odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Funkcije samo-čišćenja
Hrvatski

20 Montajı Bakınız sayfa 31
Özel aksesuarlar
Uzatma 60 mm (Ürün kodu 10981000)
Teslimat kapsamına dahil değildir
Yedek Parçalar
(Bakınız sayfa 39)
Temizleme (Bakınız sayfa 36)
ve birlikte verilen broşür
Kullanımı (Bakınız sayfa 37)
Akış diyagramı
(Bakınız sayfa 35)
 Su püskürtücü
 Küvet
Ölçüleri (Bakınız sayfa 34)
Bakım Çek valf
(Bakınız sayfa 38)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Asgari akış basıncı 0,15 MPa olmak şartıyla, Hansgrohe
çift kollu bataryaları, hidrolik ve termik kumandalı sürekli
akışlı su ısıtıcıları ile birlikte kullanabilirsiniz.
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Bedensel, ruhsal ve/veya sensörik engelli çocuk
ve yetişkinler gözetimsiz olarak duş sistemini
kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde
olanlar duş sistemini kullanmamalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.Püskürtme başlıklarının
hassas organlara teması (örn. gözler) önlenmeli-
dir. Püskürtücü ile beden arasında yeterli mesafe
bırakılmalıdır.
6Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya geçerli normlara göre monte edilmeli,
yıkanmalı ve kontrol edilmelidir!
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meyda-
na gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Geri emme önleyici
Türkçe
