Hans Grohe Rainmaker Select 580 3jet 24011400 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR  30
Rainmaker Select 580 3jet
24011400 / 24011407

Montage siehe Seite 34
Reinigung (siehe Seite 35) und beiliegende Broschüre
Ablauf
In diesem Bereich ist eine Wandverstärkung notwendig.
Kaltwasser
Warmwasser
Montagebeispiele (siehe Seite 32)
Durchflussdiagramm (siehe Seite 32)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die Schmutzfangsiebe müssen eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Armatur
führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Empfohlene Heißwassertemperatur: 42°C
Thermische Desinfektion: max. 70°C / 4 min
Dieses Produkt kann nicht in Verbindung mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Schutzhandschuhe tragen
Augenschutz tragen
Entkalker (zitronensäurebasis)
Augen- und Hautkontakt vermeiden. Falls das Produkt in die
Augen gelangt, diese gründlich mit Wasser ausspülen.
Naturschwamm
Serviceteile(siehe Seite 38)
2
Raindrain

Montage voir pages 34
Nettoyage (voir pages 35) et brochure ci-jointe
Vidage
Le mur n'a pas besoin d'être renforcé à cet endroit
Eau froide
Eau chaude
Exemples de montage (voir pages 32)
Diagramme du débit (voir pages 32)
Dimensions (voir pages 31)
Ne pas utiliser de silicone contenant de l'acide acétique!

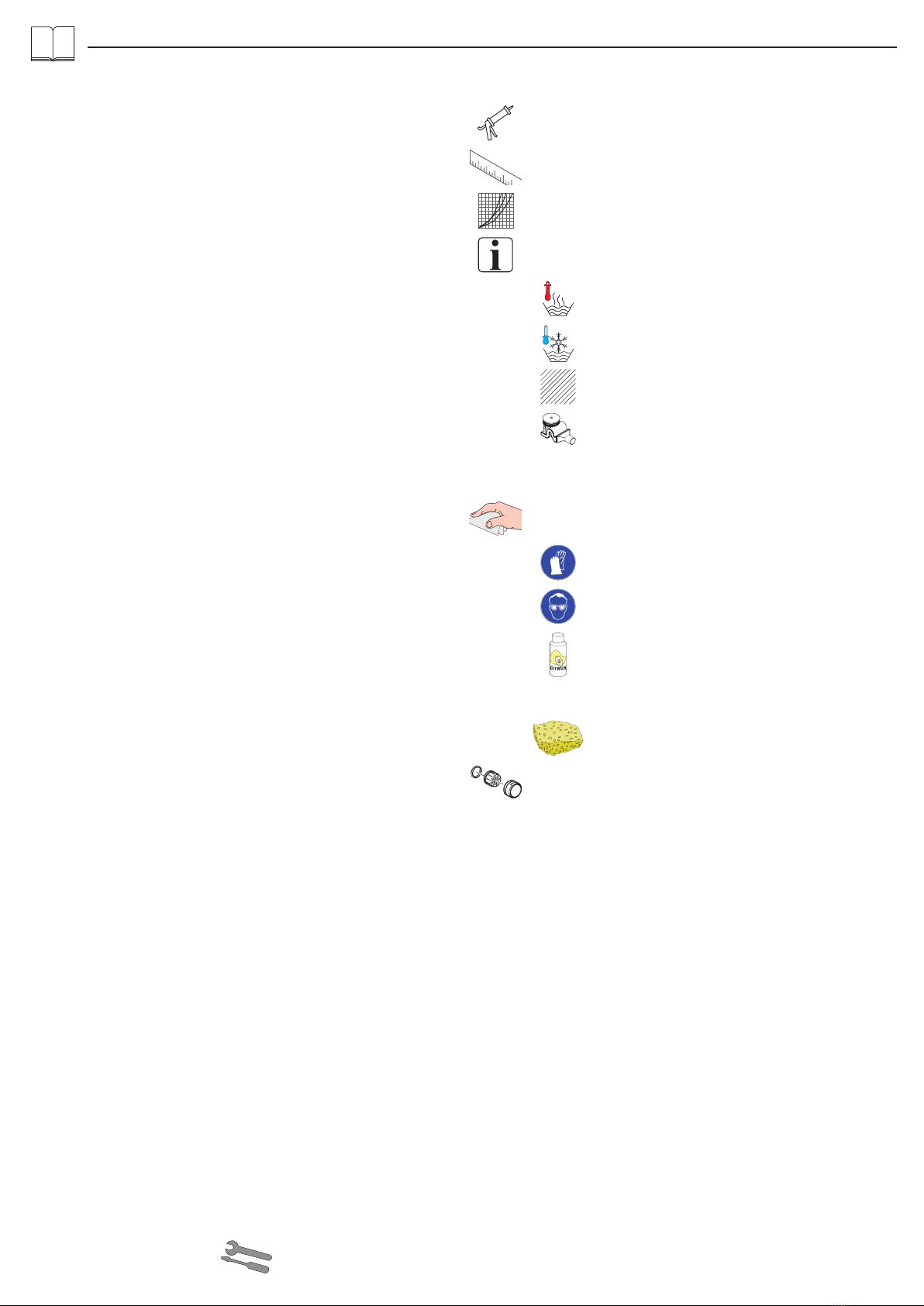

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le système de douche ne doit servir qu'à se laver et à assurer l'hygiène corpo-
relle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• Les tamis doivent être mis en place pour éviter aux saletés de s'infiltrer dans le
réseau de conduites. Les saletés peuvent porter préjudice au fonctionnement et/
ou provoquer des endommagements au niveau des éléments fonctionnels de la
robinetterie. En cas de dommages en résultant, la responsabilité de Hansgrohe
ne pourra pas être mise en cause.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Température recommandée: 42°C
Désinfection thermique: max. 70°C / 4 min
Les mitigeurs Hansgrohe ne doivent pas être utilisées avec des chauffe-eau instan-
tanné à commande hydraulique ou thermique.
Le produit est exclusivement conçu pour de l'eau potable!
Français
Protection obligatoire des mains
Protection obligatoire de la vue
Détartrant (À base d'acide citrique)
Éviter tout contact avec les yeux et la peau. Si le produit
saute aux yeux, rincer ces derniers à l'eau abondante
éponge naturelle
Pièces détachées(voir pages 38)
3
Raindrain

Assembly see page 34
Cleaning (see page 35) and enclosed brochure
Waste
The wall must be reinforced in this area.
Cold water
Warm water
Installation example (see page 32)
Flow diagram (see page 32)
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this shower system without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this shower system.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The shower system may only be used for bathing, hygienic and body cleaning
purposes.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be oberserved.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The mesh washers must be installed to protect against incoming dirt by pipework.
Incoming dirt can impair the function and/or lead to damages on functional
parts of the fixture; Hansgrohe will not be held liable for resulting damages.
• The product is not designed to be used with steam baths!
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Recommended hot water temp.: 42°C
Thermal disinfection: max. 70°C / 4 min
This mixer cannot be used in conjunction with hydraulically, electronically or ther-
mally controlled instantaneous heaters.
The product is exclusively designed for drinking water!
English
Safety gloves must be worn
Eye protection must be worn
Decalcifier (Citric acid base)
Avoid contact with eyes and skin. If this product contacts
your eyes, rinse thorougly with water.
natural sponge
Spare parts(see page 38)
4
Raindrain

Montaggio vedi pagg. 34
Pulitura (vedi pagg. 35) e brochure allegata
Scarico
In questa zona è necessario un rinforzo della parete.
Acqua fredda
Acqua calda
Esempio di installazione (vedi pagg. 32)
Diagramma flusso (vedi pagg. 32)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza suffi-
ciente.
Il sistema doccia deve essere utilizzato esclusivamente per l'giene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• E' necessario montare i filtri per la raccolta della sporcizia per evitare che
eventuali impurità provenienti dalla rete delle tubazioni causino danni. Queste
possono infatti compromettere le funzioni e/o causare danni a parti funzionali
della rubinetteria. La Hansgrohe non risponde di danni da ciò causati.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Temp. dell'acqua calda consigliata: 42°C
Disinfezione termica: max. 70°C / 4 min
I miscelatori non sono compatibili con le caldaie istantanee.
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Indossare guanti di protezione
Indossare la protezione per gli occhi
Decalcificatore (a base di acido citrico)
Evitare il contatto con gli occhi e la pelle. Nel caso il
prodotto penetra negli occhi, sciacquarlo accuratamente
con acqua.
spugna naturale
Parti di ricambio(vedi pagg. 38)
5
Raindrain

Montaje ver página 34
Limpiar (ver página 35) y folleto anexo
Desagüe
En este sector es necesario un refuerzo del muro.
Agua fría
Agua caliente
Ejemplos de montaje (ver página 32)
Diagrama de circulación (ver página 32)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-
zador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveri-
zador y cuerpo.
La grifería solo debe ser utilizada para fines de baño, higiene y limpieza
corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• Los tamices recogelodos deben ser instalados para evitar las partículas de sucie-
dad procedentes de las tuberías. Infiltraciones de suciedad pueden deteriorar el
funcionamiento y/o pueden causar daños en los componentes de las válvulas
que no están cubiertos por la garantía de Hansgrohe.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Temp. recomendada del agua caliente: 42°C
Desinfección térmica: max. 70°C / 4 min
Los mezcladores no pueden usarse con calentadores instantaneos mandados
hidraulicamente o térmicamente.
El producto ha sido concebido exclusivamente para agua potable.
Español
Proteccíon obligatoria de la vista
Protección obligatoria de las manos
Descalcificador (a base de ácido cítrico)
Evitar el contacto con ojos y piel. En caso de que el
producto entre en contacto con los ojos, debe lavarlos muy
bien con agua.
Esponja natural
Repuestos(ver página 38)
6
Raindrain

Montage zie blz. 34
Reinigen (zie blz. 35) en bijgevoegde brochure
Afvoer
In dit bereik is een wandversterking noodzakelijk.
Koud water
Warm water
Montagevoorbeelden (zie blz. 32)
Doorstroomdiagram (zie blz. 32)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-
douche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• De vuilzeefjes moeten ingebouwd worden om te vermijden dat vuil uit het leiding-
water meekomt. Vuil uit de leidingen kan de werking negatief beïnvloeden en/
of de armatuur beschadigen. Voor daaruit resulterende schade is Hansgrohe niet
aansprakelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aanbevolen warm water temp.: 42°C
Thermische desinfectie: max. 70°C / 4 min
Hansgrohe kranen mogen niet in verbinding met hydraulische en thermisch ge-
stuurde geisers geplaatst worden.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Veiligheidshandschoenen verplicht
Oogbescherming verplicht
Ontkalker (citroenzuurbasis)
Contact met huid en ogen vermijden. Indien het product in
de ogen terecht komt, moet het grondig met water uitge-
spoeld worden.
Natuurzwam
Service onderdelen(zie blz. 38)
7
Raindrain

Montering se s. 34
Rengøring (se s. 35) og vedlagt brochure
Afløb
I dette område er en forstærkning af væggen nødvendigt.
Kold vand
Varmt vand
Monteringseksempler (se s. 32)
Gennemstrømningsdiagram (se s. 32)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Smudsfangssierne skal sættes i for at undgå snavs fra rørsystemet. Tilsmudsningen
kan påvirke funktionen og/eller føre til skader på armaturets funktionskomponen-
ter. Hansgrohe er ikke ansvarligt for heraf resulterende skader.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Anbefalet varmtvandstemperatur: 42°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe armaturer kan ikke anvendes i forbindelse med hydraulisk og termisk
styrede vandvarmere.
Produktet er udelukkende beregnet til drikkevand!
Dansk
Beskyttelseshandsker påbudt
Øjenværn påbudt
Afkalkningsmiddel (citronsyrebasis)
Undgå kontakt med øjne og huden. Skyl grundigt med
vand, hvis produktet kommer i øjnene.
Natursvamp
Reservedele(se s. 38)
8
Raindrain

Montagem ver página 34
Limpeza (ver página 35) e brochura em anexo
Escoamento
Nesta zona é necessário um reforço na parede.
Água fria
Água quente
Exemplos de montagem (ver página 32)
Fluxograma (ver página 32)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
O sistema de duche só pode ser utilizado para fins de higiene pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• Os colectores de sujidade/impurezas têm que ser montados, de modo a evitar o
enxaguamento de sujidade proveniente da rede de água. A sujidade provenien-
te da rede pode influenciar o funcionamento e/ou provocar danos nas peças
funcionais do equipamento. A Hansgrohe não se responsabiliza por danos daí
resultantes.
• O produto não foi concebido para utilização em combinação com um banho de
vapor!
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
Desinfecção térmica: max. 70°C / 4 min
As misturadoras não são compatíveis com o uso de esquentadores instantâneos
hidráulicos, electrónicos ou térmicos.
Este produto foi única e exclusivamente concebido para água potável!
Português
Protecção obrigatória das mãos
Protecção obrigatória dos olhos
Descalcificador (À base de ácido cítrico)
Evitar contacto com os olhos e pele. Se o produto entrar
em contacto com os olhos deve lavar abundantemente
com água.
Esponja natural
Peças de substituição(ver página 38)
9
Raindrain

Montaż patrz strona 34
Czyszczenie (patrz strona 35) i dołączona broszura
Odpływ
W tym obszarze konieczne jest wzmocnienie ściany.
Zimna woda
Ciepła woda
Przykłady montażowe (patrz strona 32)
Schemat przepływu (patrz strona 32)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Prysznic może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Przy montażu produktu przez wykwalifikowany personel fachowy należy
zważać na to, by powierzchnia mocowania na całym obszarze mocowania
była równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek), rodzaj
ściany nadawał się do montażu produktu i zwłaszcza, by nie było żadnych
słabych miejsc.
• Należy zamontować sitka łapaczy, aby zatrzymać zanieczyszczenia prze-
dostające się z sieci instalacyjnej. Przedostające się zanieczyszczenia mogą
mieć negatywny wpływ na działanie i/lub prowadzić do usterek w działaniu
akcesoriów; za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
• Produkt nie jest przewidziany do zastosowania w połączeniu z łaźnią parową!
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Zalecana temperatura wody gorącej: 42°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Armatura Hansgrohe może być wykorzystywana w połączeniu z hydraulicznie,
elektronicznie i termicznie sterowanym ogrzewaczem przepływowym.
Produkt stworzono wyłącznie do wody pitnej!
Polski
Nosić rękawice ochronne
Nosić okulary ochronne
Środek odkamieniający (na bazie kwasu
cytrynowego)
Unikać kontaktu z oczami i skórą. Jeżeli produkt dostanie
się do oczu, należy je gruntownie wypłukać wodą.
Gąbka naturalna
Części serwisowe(patrz strona 38)
10
Raindrain

Montáž viz strana 34
Čištění (viz strana 35) a přiložená brožura
Odtok
V této oblasti je potřebné zesílení stěny.
Studená voda
Teplá voda
Příklady montáže (viz strana 32)
Diagram průtoku (viz strana 32)
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Sítka na zachytávání nečistot je třeba zabudovat, aby se zabránilo nečistotám
vyplaveným z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci sprchy
a / nebo mohou vést k poškození funkčních častí armatury. Na takto vzniknuté
škody se záruka firmy Hansgrohe nevztahuje.
• Výrobek není určen k použití ve spojení s parní lázní!
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Doporučená teplota horké vody: 42°C
Tepelná desinfekce: max. 70°C / 4 min
Tento produkt nemůže být používán ve spojení s hydraulicky a teplotně řízenými
průtokovými ohřívači.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Noste ochranné rukavice
Noste ochranné brýle
Odvápňovač (báze kyseliny citrónové)
Zabraňte styku s pokožkou a očima. Zasáhne-li výrobek
oči, důkladně je vypláchněte vodou.
Přírodní mořská houba
Servisní díly(viz strana 38)
11
Raindrain

Montáž viď strana 34
Čistenie (viď strana 35) a priložená brožúra
Odtok
V tejto oblasti je potrebné zosilnenie steny.
Studená voda
Teplá voda
Príklady montáže (viď strana 32)
Diagram prietoku (viď strana 32)
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Sitká na zachytávanie nečistôt musíte zabudovať, aby ste zabránili nečistotám vy-
plaveným z vodovodnej siete. Vyplavené nečistoty môžu ovplyvniť funkciu sprchy
a/alebo môžu viesť k poškodeniu funkčných častí armatúry. Na takto vzniknuté
škody sa záruka firmy Hansgrohe nevzťahuje.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Doporučená teplota teplej vody: 42°C
Termická dezinfekcia: max. 70°C / 4 min
Tento produkt sa nesmie používať v spojení s hydraulicky a teplotne riadenými
prietokovými ohrievačmi.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Noste ochranné rukavice
Noste ochranné okuliare
Odvápňovač (báza kyseliny citrónovej)
Zabráňte styku s pokožkou a očami. Ak produkt zasiahne
oči, dôkladne ich vypláchnite vodou.
Prírodná morská huba
Servisné diely(viď strana 38)
12
Raindrain

安装 参见第页 34
清洗 (参见第页35)并附有小手册
排水口
该区域需要一个加固边壁。
冷水
热水
安装示意 (参见第页32)
流量示意图 (参见第页32)
大小(参见第页31)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设计，不得让其承载其它物
品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
淋浴系统只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 必须安装接污滤网，以免从管网中冲入污物。一旦污物冲入，将会有碍
功能和/或导致阀门功能部件的损坏，由此而产生的各种损害汉斯格雅
公司将不承担责任。
• 本产品并非设计来与蒸气浴连接使用！
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,2-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
推荐热水温度： 42°C
热力消毒: 最大70°C/4分钟
该产品不可与液控和热控即热式热水器连接使用。
该产品专为饮用水设计！
中文
配戴保护手套
配戴护眼用具
柔软剂 (柠檬酸)
避免眼睛和皮肤接触。如该产品不慎进入眼睛，立即
用清水彻底冲洗。
天然海绵
备用零件(参见第页38)
13
Raindrain

Монтаж см. стр. 34
Очистка (см. стр. 35) и прилагаемая брошюра
Слив
В этой области требуется укрепление стены.
Холодная вода
Теплая вода
варианты установки (см. стр. 32)
Схема потока (см. стр. 32)
Размеры (см. стр. 31)
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Для предотвращения попадания загрязнений из водопроводной сети необхо-
димо устанавливать грязеуловители. Частицы грязи могут нарушить работу и/
или привести к повреждению функциональных деталей арматуры. Компания
Hansgrohe не несет ответственности за подобные повреждения.
• Изделие не предназначено для использования в паровой бане!
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Рекомендуемая темп. гор. воды: 42°C
Термическая дезинфекция: не более. 70°C / 4 мин
Применение этой продукции при наличии гидравлических и проточных нагре-
вателей с тепловой регулировкой не допускается.
Изделие предназначено исключительно для питьевой воды!
Русский
Носите защитные перчатки
Носите средства защиты глаз
Удалитель накипи (на основе лимонной
кислоты)
Избегайте контакта с глазами и кожей. При попадании
продукта в глаза, тщательно промойте их водой.
Губка из натурального волокна
Κомплеκт(см. стр. 38)
14
Raindrain

Szerelés lásd a oldalon 34
Tisztítás (lásd a oldalon 35) és mellékelt brossúrával
Lefolyó
Ezen a területen a fal megerősítésére van szükség.
Hidegvíz
Melegvíz
Szerelési példák (lásd a oldalon 32)
Átfolyási diagramm (lásd a oldalon 32)
Méretet (lásd a oldalon 31)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• A szűrőtömítéseket be kell szerelni a vízhálózatból származó szennyeződések ki-
küszöbölésére. A beáramló szennyeződések akadályozhatják és /vagy teljesen
tönkre is tehetik a csaptelep funkcióit. Az ezekből adódó károkért a Hansgrohe
nem felel.
• A terméket nem gőzfürdővel együttes használatra tervezték!
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Forróvíz javasolt hőmérséklete: 42°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Ha a zuhany működik, akkor ennek a zuhanykarral együtt kb. 10 kg a tömege.
Ezért csak a falnak megfelelő rögzítő anyagot szabad használni! A mellékelt csava-
rok és tiplik csak tömör falakhoz használhatók.
A terméket kizárólag ivóvízhez tervezték!
Magyar
Viseljen védkesztyűt
Viseljen szemvédőt
Vízkőoldó (citromsav alapú)
Kerülje a szemmel és bőrrel való érintkezést. Ha a termék a
szembe jut, akkor bő vízzel mossa ki.
Természetes szivacs
Tartozékok(lásd a oldalon 38)
15
Raindrain

Asennus katso sivu 34
Puhdistus (katso sivu 35) ja oheinen esite
Veden poisvirtaus
Tässä kohdassa seinää on vahvistettava
Kylmä vesi
Lämmin vesi
Asennusesimerkkejä (katso sivu 32)
Virtausdiagrammi (katso sivu 32)
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-
vä.Suihkun ja vartalon välissä on oltava riittävä väli.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoi-
tuksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Likasihdit on asennettava, jotta lian huuhtoutuminen vesijohtoverkosta voidaan
välttää. Huuhtoutuvat likahiukkaset voivat häiritä hanan toimintaa ja/tai vahingoit-
taa sen toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Kuuman veden suosituslämpötila: 42°C
Lämpödesinfektio: maks. 70°C / 4 min
Tätä tuotetta ei voi käyttää hydraulisesti tai termisesti ohjattujen läpivirtauskuumenti-
mien yhteydessä.
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Käytä suojakäsineitä
Käytä silmäsuojuksia
Kalkinpoistaja (sitruunahappopohjainen)
Vältä silmä- ja ihokosketusta. Jos tuotetta pääsee silmiin,
huuhtele silmät perusteellisesti vedellä.
Luonnonsieni
Varaosat(katso sivu 38)
16
Raindrain

Montering se sidan 34
Rengöring (se sidan 35) och medföljande broschyr
Avlopp
Šioje zonoje būtinas sienos sutvirtinimas
Kallvatten
Varmvatten
Monteringsexempel (se sidan 32)
Flödesschema (se sidan 32)
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får bara användas till kroppshygien med bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Smutsfiltren måste monteras så att inte smuts från ledningsnätet kan tränga in.
Smuts som spolas in kan påverka funktionen och/eller leda till skador på funk-
tionsdelar i armaturen. Hansgrohe frånsäger sig allt ansvar för skador som kan
härledas till detta.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Rek. varmvattentemp.: 42°C
Termisk desinfektion: max. 70°C / 4 min
Denna produkt kan inte användas tillsammans med hydrauliskt och termiskt styrda
varmvattenberedare.
Produkten är enbart avsedd för dricksvatten!
Svenska
Bär skyddshandskar
Bär ögonskydd
Avkalkningsmedel (citronsyrabas)
Undvik ögon- och hudkontakt. Skulle produkten hamna i
ögonen så spola ur dem grundligt med vatten.
Natursvamp
Reservdelar(se sidan 38)
17
Raindrain

Montavimas žr. psl. 34
Valymas (žr. psl. 35) ir pridedama brošiūra
Nutekėjimas
Šioje zonoje būtinas sienos sutvirtinimas
Šaltas vanduo
Šiltas vanduo
Montavimo pavyzdžiai (žr. psl. 32)
Pralaidumo diagrama (žr. psl. 32)
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Turu būti įmontuoti tinkliniai filtrai:, jie apsaugo nuo kietųjų dalelių, kurios gali
patekti iš vandentiekio. Kietosios dalelės gali sutrikdyti santechnikos jungčių
darbą ir (arba) pakenkti jų funkcinėms dalims. „Hansgrohe“ neatsako už gedimus
dėl neįmontuoto filtro.
• Gaminis netinkamas naudoti garo pirtyje!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Rekomenduojama karšto vandens temperatūra: 42°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Šio produkto negalima naudoti kartu su hidrauliškai ir termiškai valdomu tekančio
vandens šildytuvu.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Mūvėkite apsaugines pirštines
Dėvėkite akių apsaugines priemones
Nukalkintojas (citrinos rūgšties pagrindu)
Venkite, kad produkto nepatektų į akis ir ant odos. Patekus į
akis, jas kruopščiai nuplaukite vandeniu.
Natūrali kempinė
Atsarginės dalys(žr. psl. 38)
18
Raindrain

Sastavljanje pogledaj stranicu 34
Čišćenje (pogledaj stranicu 35) i priložena brošura
Odvod
U ovom je području potrebno ojačanje zida.
Hladna voda
Topla voda
Primjeri instalacija (pogledaj stranicu 32)
Dijagram protoka (pogledaj stranicu 32)
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Obvezno postavite mrežice za hvatanje prljavštine kako biste izbjegli prodiranje
onečišćenja iz vodovoda. Prljavština može dovesti do djelomičnog ili potpunog
oštećenja dijelova armature. Za eventualna oštećenja uzrokovana prljavštinom
proizvođač Hansgrohe ne preuzima nikakvu odgovornost.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Preporućena temperatura vruće vode: 42°C
Termička dezinfekcija: tlak 70°C / 4 min
Ovaj proizvod se ne može rabiti uz hidraulički i termički regulirane protočne
bojlere.
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Nosite zaštitne rukavice
Nosite zaštitne naočale
Sredstvo za uklanjanje kamenca (na bazi
limunske kiseline)
Izbjegavajte kontakt s očima i kožom. U slučaju kontakta s
očima, temeljito isperite s dosta vode.
prirodna spužva
Rezervni djelovi(pogledaj stranicu 38)
19
Raindrain

Montajı bakınız sayfa 34
Temizleme (bakınız sayfa 35) ve birlikte verilen broşür
Akış
Bu alanda duvarın kalınlaştırılması gereklidir.
Soğuk su
Sıcak su
Montaj Örneği (bakınız sayfa 32)
Akış diyagramı (bakınız sayfa 32)
Ölçüleri (bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-
mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda
kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin
sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-
malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• Şebeke borusunda kir oluşumunu önlemek için kir toplama eleklerinin takılması
gereklidir. Kirlenmeler işlevi olumsuz etkileyebilir ve/veya armatürün işlev par-
çalarında hasarlara yol açabilir. Hansgrohe, bundan dolayı kaynaklanabilecek
hasarlara karşı sorumluluk üstlenmez.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Tavsiye edilen su ısısı: 42°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Bu ürün hidrolik ve termik kumandalı akış ısıtıcılarıyla bağlantılı olarak kullanılma-
malıdır.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Koruyucu eldiven kullanın
Göz koruyucu kullanın
Kireç sökücü (Limon asidi temeli)
Gözlere ve cilde temasından kaçının. Eğer ürün gözlere
bulaşırsa, gözlerinizi su ile iyice yıkayın.
Doğal Sünger
Yedek Parçalar(bakınız sayfa 38)
20
Raindrain
