Hans grohe Showertablet select 300 13151000 Manual

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d‘emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l’uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Ръководство за

монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth

montimit 29

AR 30

ShowerTablet Select 300

13151000 / 13151400

ShowerTablet Select 300

13171000 / 13171400

Montage siehe Seite 32

Störung Ursache Abhilfe

Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen

-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe vor dem Thermostat und auf der

Regeleinheit reinigen

-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und Schlauch reinigen

Kreuzfluss, warmes Wasser wird bei geschlossener

Armatur in die Kaltwasserleitung gedrückt oder

umgekehrt

-Rückflussverhinderer verschmutzt / defekt -Rückflussverhinderer reinigen ggf. austauschen

Auslauftemperatur stimmt nicht mit der eingestellten

Temperatur überein

-Thermostat wurde nicht justiert -Thermostat justieren

-Zu niedrige Warmwassertemperatur

-Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen

Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf dem Dichtsitz,

Absperroberteil beschädigt

-Absperroberteil reinigen bzw. austauschen

Durchlauferhitzer schaltet bei Thermostatbetrieb nicht

ein

-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / austauschen

-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

Serviceteile (siehe Seite39)

Reinigung

siehe beiliegende Broschüre.

Durchflussdiagramm (siehe Seite 31)

 Dusche

 Wanne

Maße (siehe Seite 31)

Bedienung (siehe Seite 38)

Wartung (siehe Seite 36)

• Der Thermostat ist mit Rückflussverhinderern ausgestattet.

Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in

Übereinstimmung mit nationalen oder regionalen Bestimmungen

(DIN 1988 einmal jährlich) auf ihre Funktion geprüft werden.

• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte

der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt

werden.

Einjustieren (siehe Seite 34)

Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten

überprüft werden. Eine Korrektur ist erforderlich wenn die an der

Entnahmestelle gemessene Temperatur von der am Thermostaten

eingestellten Temperatur abweicht.

Safety Function (siehe Seite 35)

Dank der Safety Function lässt sich die gewünschte Höchsttemperatur

von z. B. max. 42 ºC voreinstellen.

Kein essigsäurehaltiges Silikon verwenden!

Symbolerklärung

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen

Handschuhe getragen werden.

Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen

Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,

die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht

benutzen.

Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken

eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen

müssen ausgeglichen werden.

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft

werden.

• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.

Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.

• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad

vorgesehen!

• Sollten die Wasseranschlüsse nicht fest montiert sein, muss die Armatur zusätzlich

mit 2 - 4 Schrauben installiert werden (siehe Seite 32, Abb. A1 - A11). Bei dieser

Installationsart ist darauf zu achten, dass keine Wasserleitung angebohrt wird!

Sind die Wasseranschlüsse fest montiert, werden keine zusätzlichen Schrauben

benötigt (siehe Seite 33, Abb. B1 - B11).

• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu

achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan

ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine

Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die

beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen

Wandaufbauten sind die Herstellerangaben des Dübelherstellers zu beachten.

Thermostat in Verbindung mit Durchlauferhitzern

• Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell

vorhandene Drossel ausgebaut werden.

Technische Daten

Betriebsdruck: max.1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max.. 70°C / 4 min

Anschlussmaße: 150±12 mm

Anschlüsse G 1/2: kalt rechts - warm links

Eigensicher gegen Rückfließen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Deutsch

Montage voir page 32

Dysfonctionnement Origine Solution

Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression

-Filtres encrassés -Nettoyer les filtres devant le mitigeur thermostatique

et sur la cartouche

-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la douchette et le flexible

Circulation opposée, l´eau chaude est comprimée

dans l´arrivée d´eau froide et vice versa avec robinet

fermé

-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer

éventuellement

La température à la sortie ne correspond pas à la

température de réglage

-Le thermostat n´a pas été réglé -Régler le thermostat

-Température d'eau chaude trop basse, pas d´eau

froide

-Augmenter la température d´eau chaude entre 42ºC

et 65ºC

Le réglage de la température n´est pas possible -Cartouche thermostatique entartrée -Changer la cartouche thermostatique

La douchette ou le bec verseur goutte -De la saleté ou de l´incrustation sur le siège,

mécanisme d´arrêt défectueux

-Nettoyez le mécanisme d´arrêt ou le changez

éventuellement

Le chauffe-eau instantané ne s´allume pas lors de

l´utilisation du thermostat

-Filtres encrassés -Nettoyez / changez les filtres

-Clapet anti-retour bloque -Changez le clapet antiretour

Pièces détachées (voir pages39)

Nettoyage

voir la brochure ci-jointe.

Diagramme du débit (voir page 31)

 Douche

 Baignoire

Dimensions (voir page 31)

Instructions de service (voir page 38)

Entretien (voir page 36)

• Le mitigeur thermostatique est équipé de clapets anti-retour.

Les clapets anti-retour doivent être examinés régulièrement

conformément à la norme EN 1717 ou conformément aux

dispositions nationales ou régionales quant à leur fonction (au moins

une fois par an).

• Pour assurer le mouvement facile de l´élément thermostatique, le

thermostat devrait être placé de temps en temps en position très

chaude et très froide.

Réglage (voir page 34)

Le montage terminé, contrôler la température de l’eau puisée au

mitigeur thermostatique. Un étalonnage est nécessaire si la température

de l’eau mitigée mesurée au point de puisage diffère sensiblement de

celle affichée sur le thermostat.

Safety Function (voir page 35)

Grâce à la fonction Safety, il est possible de prérégler la température

maximale par exemple max. 42º C souhaitée.

Ne pas utiliser de silicone contenant de l’acide acétique!

Description du symbole

Consignes de sécurité

Lors du montage, porter des gants de protection pour éviter toute blessure par

écrasement ou coupure.

Il est interdit aux enfants ainsi qu’aux adultes ayant des insuffisantes physiques,

psychiques et/ou motoriques d’utiliser la douche sans surveillance. De même,

il est interdit à des personnes sous influence d’alcool ou de drogues d’utiliser la

douche.

Le système de douche ne doit servir qu’à se laver et à assurer l’hygiène

corporelle.

Il est conseillé d’équilibrer les pressions de l’eau chaude et froide.

Instructions pour le montage

• La robinetterie doit être installée, rincée et contrôlée conformément aux normes

valables.

• Avant son montage, s’assurer que le produit n’a subi aucun dommage pendant

le transport Après le montage, tout dommage de transport ou de surface ne

pourra pas être reconnu.

• Le produit n’est pas prévu pour une utilisation en liaison avec un bain à vapeur

• Au cas où les raccordements d’eau ne seraient pas définitivement montés, la

robinetterie doit être installée en plus avec 2 à 4 vis (voir page 32, fig. A1 -

A11). Pour ce type d’installation, veiller à ne pas percer de conduite d’eau ! Si

les raccordements d’eau sont définitivement montés, des vis supplémentaires sont

superflues (voir page 33, fig. B1 - B11).

• Lors du montage du produit par un ouvrier qualifié, il faut faire attention à ce que

la surface de fixation soit plane sur toute son étendue (aucun dépassement de

joint ni de carrelage), que la construction de la paroi soit adaptée à l’installation

du produit et surtout ne présente aucun point faible. Les vis et les chevilles

fournies sont uniquement apropriées au béton. Pour les autres constructions, il

faudra tenir compte des préconisations du fabriquant de cheville.

Mitigeur thermostatique en fonctionnement avec de chauffe-eau-

instantané

• Si besoin, retirer le limiteur de débit sur la douchette.

Informations techniques

Pression de service autorisée: max.1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 80°C

Température recommandée: 65°C

Désinfection thermique: max.. 70°C / 4 min

Dimension d´arrivée: 150±12 mm

Raccordement G 1/2: froide à droite - chaude à gauche

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l’eau potable!

Français

Assembly see page 32

Fault Cause Remedy

Insufficient water -Supply pressure inadequate -Check water pressure (If a pump has been installed

check to see if the pump is working).

-Filters are dirty -Clean filter in front of the mixer and on the MTC-

thermo cartridge

-Shower filter seal dirty -Clean filter seal between shower and hose

Crossflow, hot water being forced into cold water

pipe, or vice versa, when mixer is closed

-Backflow preventers dirty or leaking -Clean backflow preventers, exchange if necessary

Spout temperature does not correspond with

temperature set

-Thermostat has not been adjusted -Adjust thermostat

-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC

Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge

Shower or spout dripping -Dirt or sedimentation on valve seat, shut-off unit

damaged

-Clean or exchange shut-off unit

Instantaneous heater didn't work with thermostat -Filters are dirty -Clean the filter / exchange filter

-Non return valve hasn't moved back -Exchange non return valves

Spare parts (see page39)

Cleaning

see enclosed brochure.

Flow diagram (see page 31)

 Shower

 Bath tub

Dimensions (see page 31)

Operation (see page 38)

Maintenance (see page 36)

• The mixer is equipped with non return valves. The non return

valves must be checked regularly according to DIN EN 1717 in

accordance with national or regional regulations (at least once a

year).

• To guarantee the smooth running of the thermostat, it is necessary

from time to time to turn the thermostat from total hot to total cold.

Adjustment (see page 34)

After the installation, the output temperature of the thermostat must be

checked. A correction is necessary if the temperature measured at the

output differs from the temperature set on the thermostat.

Safety Function (see page 35)

The desired maximum temperature for example max. 42º C can be

pre-set thanks to the safety function.

Do not use silicone containing acetic acid!

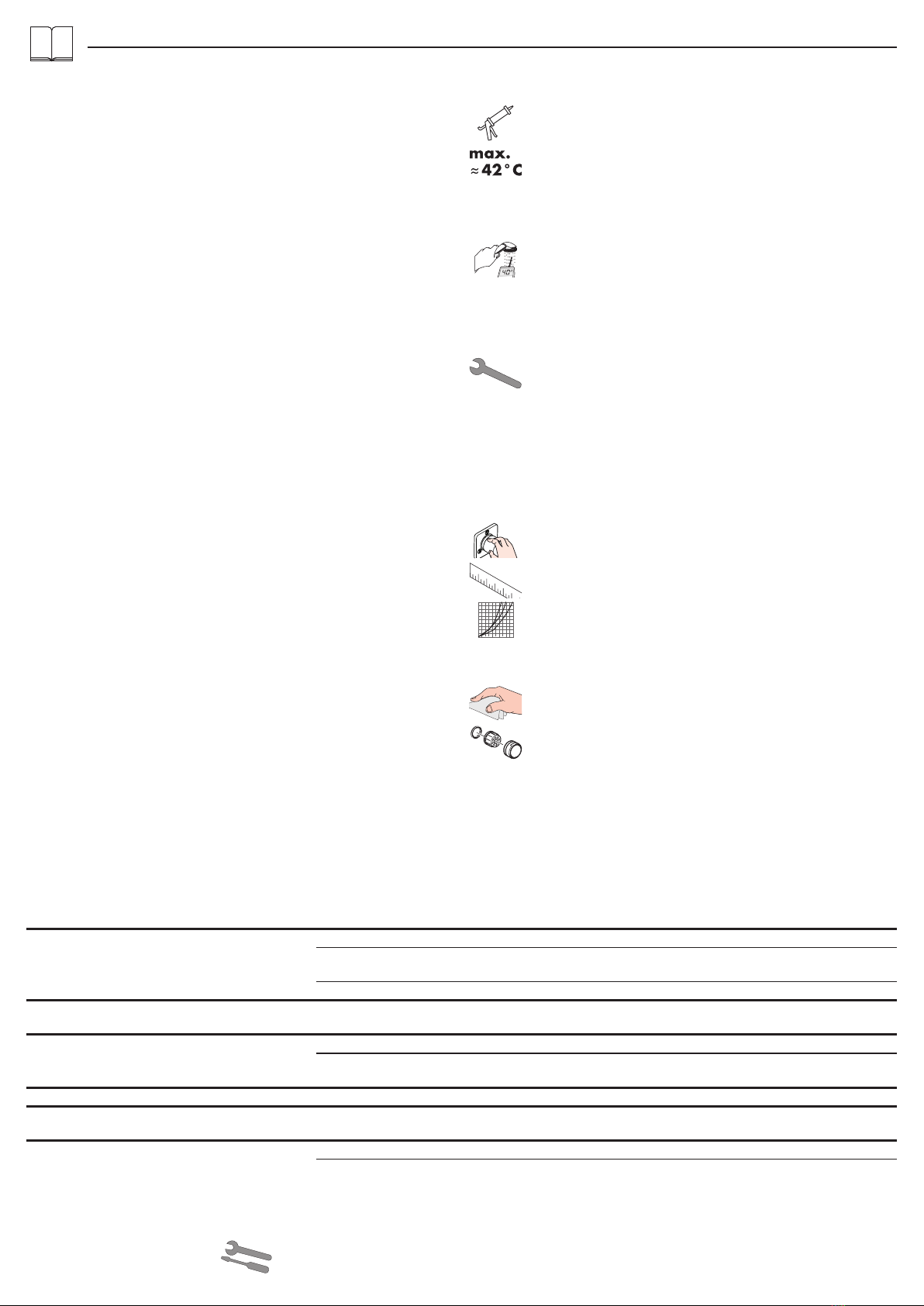

Symbol description

Safety Notes

Gloves should be worn during installation to prevent crushing and cutting

injuries.

Children as well as adults with physical, mental and/or sensoric impairments

must not use this shower system without proper supervision. Persons under the

influence of alcohol or drugs are prohibited from using this shower system.

The shower system may only be used for bathing, hygienic and body cleansing

purposes.

The hot and cold supplies must be of equal pressures.

Installation Instructions

• The fitting must be installed, flushed and tested after the valid norms.

• Prior to installation, inspect the product for transport damages. After it has been

installed, no transport or surface damage will be honoured.

• The product is not designed to be used with steam baths!

• If the water connections are not permanently mounted, the fitting must be

fixed with 2 to 4 extra screws (see page 32, fig. A1 - A11). With this type of

installation, take care not to puncture the water pipe! If the water connections are

permanently mounted, no extra screws are required (see page 33, fig. B1 - B11).

• Where the contractor mounts the product, he should ensure that the entire area

of the wall to which the mounting plate is to be fitted, is flat (no projecting joints

or tiles sticking out), that the structure of the wall is suitable for the installation

of the product and has no weak points. The enclosed screws and dowels are

only suitable for concrete. For another wall constructions the manufacturer’s

indications of the dowel manufacturer have to be taken into account.

Thermostatic mixer in conjunction with combination boilers

• If fitting a hand shower remove the water limiter from the shower.

Technical Data

Operating pressure: max.1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Thermal disinfection: max.. 70°C / 4 min

Centre distance: 150±12 mm

Connections G 1/2: cold right - hot left

Anti-pollution function

The product is exclusively designed for drinking water!

English

Montaggio vedi pagg. 32

Problema Possibile causa Rimedio

Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione

-Filtri sporchi -Pulire/sostituire i filtri

-Guarnizione del filtro della doccia sporca -Pulire la guarnizione del filtro tra doccia e flessibile

Flusso incrociato; l'acqua calda viene spinta nella

tubatura acqua fredda a rubinetteria chiusa o

viceversa

-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso

La temperatura di erogazione diversa da quella

impostata

-Il termostatico non è stato regolato -Regolare il termostatico

-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e

65 ºC

Impossibile la regolazione temperatura -Unità di regolazione piena di calcare -Sostituire l'unità di regolazione

Doccia / scarico gocciola -Sporco o depositi nella sede della guarnizione,

vitone di arresto danneggiato

-Pulire o sostituire il vitone di arresto

La caldaia istantanea non lavora con il termostato in

funzione

-Filtri sporchi -Pulire / sostituire i filtri

-Valvola antiriflusso non funziona correttamentet -Sostituire la valvola antiriflusso

Parti di ricambio (vedi pagg.39)

Pulitura

vedi il prospetto accluso.

Diagramma flusso (vedi pagg. 31)

 Doccia

 Vasca

Ingombri (vedi pagg. 31)

Procedura (vedi pagg. 38)

Manutenzione (vedi pagg. 36)

• Il miscelatore termostatico è dotato di una valvola antiritorno. La

valvola di non ritorno deve essere controllata regolarmente come da

DIN EN 1717, secondo le normative nazionali e regionali (almeno

una volta all’anno).

• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto

in tanto si dovrebbe regolare il termostatico passando da tutto caldo

a tutto freddo.

Taratura (vedi pagg. 34)

Effettuata l’installazione del miscelatore termostatico bisogna

controllare la temperatura di uscita. La taratura è necessaria quando la

temperatura dell’acqua misurata sul punto di prelievo non corrisponde

a quella fissata sul termostato.

Safety Function (vedi pagg. 35)

Grazie alla funzione antiscottature Safety la temperatura massima per

esempio max. 42º C desiderata è facilmente regolabile.

Non utilizzare silicone contenente acido acetico!

Descrizione simbolo

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiacciamento e da taglio

bisogna indossare guanti protettivi.

I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali

devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non

deve essere utilizzato da persone sotto l’effetto di droghe o alcolici.

Il sistema doccia deve essere utilizzato esclusivamente per l’giene del corpo.

Attenzione! Compensare le differenze di pressione tra i collegamenti

dell’acqua fredda e dell’acqua calda.

Istruzioni per il montaggio

• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni

riportate!

• Prima del montaggio è necessario controllare che non ci siano stati danni

durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti

eventuali danni di trasporto o delle superfici.

• Il prodotto non è predisposto per l’impiego in combinazione con un bagno a

vapore.

• Se gli allacciamenti dell’acqua non dovessero essere montati saldamente,

installare allora l’armatura con 2 - 4 viti supplementari (vedi pagg. 32, fig.

A1 - A11). Per questo tipo di installazione fare attenzione che non venga

perforata nessuna condotta d’acqua! Non sono richieste viti supplementari se gli

allacciamenti dell’acqua sono montati saldamente (vedi pagg. 33, fig. B1 - B11).

• Quando il personale tecnico specializzato esegue il montaggio del prodotto

è necessario assicurarsi che la superficie di fissaggio sia piana in tutta l’area

di fissaggio (senza giunti sporgenti o spostamento delle piastrelle), che la

struttura della parete sia adatta per il montaggio del prodotto e soprattutto

che non ci siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti

solo per calcestruzzo. In caso di altre strutture della parete vanno osservare le

indicazioni del produttore dei tasselli.

Termostatico in combinarcione con scaldabagni istantanei

• Inoltre, nella docetta che verrà installata, sarà anche necessario inserire un

riduttore di portata.

Dati tecnici

Pressione d’uso: max.1 MPa

Pressione d’uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 80°C

Temp. dell’acqua calda consigliata: 65°C

Disinfezione termica: max.. 70°C / 4 min

Distanza di raccordo: 150±12 mm

Raccordi G 1/2: fredda a destra - calda a sinistra

Sicurezza antiriflusso

Il prodotto è concepito esclusivamente per acqua potabile!

Italiano

Montaje ver página 32

Problema Causa Solución

Sale poca agua -presión insuficiente -comprobar presión

-Filtros sucios -Limpiar filtros en las uniones a las tomas de agua

caliente y fría y en el cartucho termostático

-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y teleducha

Flujo de agua cruzada agua caliente entra en la

tubería del agua fría o al revés

-válvula antirretorno sucia o pierde -limpiar / cambiar válvula

Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato

-Temperatura del agua caliente demasiado baja

-aumentar temperatura del agua caliente a 42º - 65º C.

No es posible regular la temperatura -Termoelemento calcificado o desgastado -cambiar termoelemento

Pierde permanentemente agua por el caño -Suciedad / Sedimentaciones en el asiento de la

llave, o llave dañada

-Limpiar/Cambiar llave de paso

Calentador instantáneo no se enciende cuando el

termostato mezcla agua caliente con agua fría

-Filtros sucios -limpiar/cambiar filtros

-válvula anti-retorno cerrada -cambiar válvula anti-retorno

Repuestos (ver página39)

Limpiar

ver el folleto adjunto.

Diagrama de circulación (ver página 31)

 Ducha

 Baño

Dimensiones (ver página 31)

Manejo (ver página 38)

Mantenimiento (ver página 36)

• El termostato está equipado con válvula, la cual evita el retorno

del agua a la tubería. Las válvulas anti-retorno tienen que ser

controladas regularmente según la norma DIN EN 1717, en

acuerdo con las regulaciones nacionales o regionales (una vez al

año, por lo menos).

• Para garantizar el funcionamiento duradero del termostato, el

mando del mismo debería girarse de vez en cuando del extremo frío

al extremo caliente.

Puesta a punto (ver página 34)

Después del montaje deberá comprobarse la temperatura del agua

del termostato, en la salida del caño. Una corrección se efectuará

siempre y cuando la temperatura del agua tomada a la salida del

caño, no corresponda con la indicada en el volante del termostato.

Safety Function (ver página 35)

Gracias al tope de temperatura se puede graduar la temperatura

máxima por ejemplo max. 42º C.

No utilizar silicona que contiene ácido acético!

Descripción de símbolos

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para evitar heridas por

aplastamiento o corte.

Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales

no deben utilizar el sistema de duchas sin vigilancia. Personas que se

encuentran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de

duchas.

La grifería solo debe ser utilizada para fines de baño, higiene y limpieza

corporal.

Grandes diferencias de presión en servicio entre agua fría y agua caliente

deben equilibrarse.

Indicaciones para el montaje

• El grifo tiene que ser instalado, probado y testado, según las normas en vigor.

• Antes del montaje se debe examinarse el producto contra daños de transporte.

Después de la instalación so se reconoce ningún daño de transporte o de

superficie.

• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!

• Si las conexiones de agua no estuviesen montadas de forma fija será necesario

instalar el grifo con 2 - 4 tornillos adicionales (ver página 32, fig. A1 - A11).

Al realizar ese tipo de instalación es muy importante procurar no perforar la

tubería de agua. Si las conexiones de agua están montadas de forma fija no son

necesarios los tornillos adicionales (ver página 33, fig. B1 - B11).

• En el momento del montaje del producto por parte de personal especializado

y cualificado se deberá prestar una atención especial a que la superficie de

fijación en toda el área de la fijación sea plana (sin juntas que sobresalen ni

azulejos desplazados), que la estructura de la pared sea adecuada para un

montaje del producto y que, ante todo, no presente puntos débiles. Los tornillos

y tacos adjuntos son sólo apropiados para hormigón. En el caso de otras

estructuras murales se deberán considerar las indicaciones del fabricante de

tacos.

Termostato en uso con calentadores instantáneos

• La teleducha debe funcionar sin reductor de caudal.

Datos técnicos

Presión en servicio: max.1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica: max.. 70°C / 4 min

Racores excéntricos: 150±12 mm

Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente

Seguro contra el retorno

El producto ha sido concebido exclusivamente para agua potable.

Español

Montage zie blz. 32

Storing Oorzaak Oplossing

Weinig water -Druk te laag -Druk controleren

-Vuilzeef verstopt -Vuilvangzeefjes en zeefjes van regeleenheid reinigen

-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen

Kruisstroom, warm water stroomt in gesloten toestand

in koud water leiding of omgekeerd

-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen

Uitstroomtemperatuur komt niet met ingestelde

temperatuur overeen

-Thermostaat niet ingesteld -Thermostaat instellen

-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC

Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen

Douche/uitloop lekt -Vuil of verkalking op de zitting, bovendeel

beschadigd

-Bovendeel reinigen of omstelling uitwisselen

Doorstroomtoestel schakelt tijdens gebruik van

thermostaat niet in

-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen

-Terugslagklep zit vast -Terugslagklep uitwisselen

Service onderdelen (zie blz.39)

Reinigen

zie bijgevoegde brochure.

Doorstroomdiagram (zie blz. 31)

 Douche

 Bad

Maten (zie blz. 31)

Bediening (zie blz. 38)

Onderhoud (zie blz. 36)

• De thermostaat is voorzien van terugslagkleppen. Keerkleppen

moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk

geldende eisen op het funktioneren gecontroleerd worden.

(Tenminste een keer per jaar).

• Om het soepel lopen van de regeleenheid te garanderen moet

de thermostaat van tijd tot tijd op heel koud en heel warm worden

ingesteld.

Correctie (zie blz. 34)

Na montage dient de uitstroomtemperatuur van de thermostaat

gecontroleerd te worden. Een correctie is noodzakelijk als de aan

het tappunt gemeten temperatuur afwijkt van de op de thermostaat

ingestelde temperatuur.

Safety Function (zie blz. 35)

Dankzijd de Safety Function kan de gewenste maximale temperatuur

van bijv. max. 42º C van te voren worden ingesteld.

Gebruik geen zuurhoudende silicone!

Symboolbeschrijving

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen

worden gedragen.

Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische

beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.

Personen onder invloed van alcohol of drugs mogen het douchesysteem niet

gebruiken.

Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en

voor de lichaamreiniging worden gebruikt.

Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden

te worden.

Montage-instructies

• Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en

controleren.

• Vóór de montage moet het product gecontroleerd worden op transportschade.

Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.

• Het product is niet voorzien voor gebruik in combinatie met een stoombad!

• Wanneer de wateraansluitingen niet vast gemonteerd zijn, moet de armatuur

aanvullend met 2 - 4 schroeven vastgezet worden (zie blz. 32, afb. A1 - A11).

Bij die wijze van installatie moet erop gelet worden dat geen waterleiding

aangeboord worden! Wanneer de wateraansluitingen vast gemonteerd zijn, zijn

geen extra schroeven nodig (zie blz. 33, afb. B1 - B11).

• Bij de montage van het produkt door een vakkundige installateur moet men erop

letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen opliggende

voegen of verspringende tegels), de wand geschikt is voor montage van

produkten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en

duvels zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten

op de voorschriften van de fabrikant van de schroeven en duvels.

Thermostaat en combinatie met een geiser

• Indien er een handdouche aangesloten wordt, dan dient de eventueel

aanwezige doorstroombegrenzer eveneens verwijderd te worden.

Technische gegevens

Werkdruk: max. max.1 MPa

Aanbevolen werkdruk: 0,1 - 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 80°C

Aanbevolen warm water temp.: 65°C

Thermische desinfectie: max.. 70°C / 4 min

Aansluitmaten: 150±12 mm

Aansluitingen G 1/2: koud rechts - warm links

Beveiligd tegen terugstromen

Het product is uitsluitend ontworpen voor drinkwater!

Nederlands

Montering se s. 32

Fejl Årsag Hjælp

For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket

-Smudsfangsien er snavset -Rengør smudsfangsi foran termsotaten og på

termostatelementet

-Sien mellem bruser og slange er snavset -Rengør sien mellem bruser og slange

Kryds-flow, varmt vand i koldtvandsledningen og

omvendt

-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.

Udløbstemperaturen stemmer ikke overens med den

indstillede temperatur

-Termostaten er ikke justeret -Juster termostatenI

-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC

Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen

Bruser/kartud drypper -Snavs eller kalk på pakningen, beskadiget

afspærringsventil

-Rengør afspærrings-ventil eller udskift evt.

Vandvarmeren går ikke i gang ved aktivering af

termostat

-Smudsfangsien er snavset -Rengør/udskift smudsfangsi

-Kontraventilen hænger -Udskift kontraventil

Reservedele (se s.39)

Rengøring

se venligst den vedlagte brochure.

Doorstroomdiagram (se s. 31)

 Bruser

 Badekar

Målene (se s. 31)

Brugsanvisning (se s. 38)

Service (se s. 36)

• Termostaten er forsynet med kontraventil . Ifølge DIN EN 1717 skal

gennmestrømningsbegrænsere i overenstemmelse med nationale

regler afprøves regelmæssigt (mindst en gang om året).

• For at sikre optimal funktion af termostaten, bør termostaten fra tid til

anden motioneres (stilles skiftevis helt varm og helt kold).

Justering (se s. 34)

Efter monteringen skal termostatens udløbstemperatur kontrolleres.

Såfremt den målte vandtemperatur afviger fra den på termostaten viste

forindstilling er en korrigering af skalagrebet nødvendig.

Safety Function (se s. 35)

Takket være Safety varmtvands-begrænsningen kan

maksimaltemperaturen forudindstilles eksempel max. 42º C.

Der må ikke benyttes eddikesyreholdig silikone!

Symbolbeskrivelse

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.

Børn som også voksne med fysiske, mentale og / eller sensoriske

begrænsninger må ikke bruge brusersystemet uden opsyn. Personer som er

under indflydelse af alkohol eller narkotika må ikke bruge brusersystemet.

Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.

Større trykforskelle mellem koldt og varmt vand bør udjævnes.

Monteringsanvisninger

• Ifølge gældende regler, skal armaturet monteres, skylles igennem og afprøves.

• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen

godkendes transportskader eller skader på overfladen ikke længere.

• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!

• Hvis vandtilslutningerne ikke er fast monteret, skal armaturet yderligere monteres

med 2 - 4 skruer (se s. 32, fig. A1 - A11). Ved denne montagemetode skal der

holdes øje med, at der ikke bores ind i vandledninger! Hvis avndtilslutningerne er

fast monteret, er yderligere skruer ikke nødvendige (se s. 33, fig. B1 - B11).

• Ved montering er det vigtigt at sikre sig, at hele befæstigelsesfladen er plan

(ingen ujævne fuger eller fliser), samt at væggen er egnet til montering af

produktet og specielt, at væggen ikke har nogen svage punkter. De medfølgende

skruer og dübler er kun egnet til beton. Ved anden vægopbygning bør

producenten af dübler kontaktes for nærmere information.

Termostat i forbindelse med gennemstrømningsvandvarmer

• Hvis der tilsluttes en håndbruser, skal en drossel (hvis der findes en) fjernes.

Tekniske data

Driftstryk: max.1 MPa

Anbefalet driftstryk: 0,1 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 80°C

Anbefalet varmtvandstemperatur: 65°C

Termisk desinfektion: max.. 70°C / 4 min

Tilslutningsmål: 150±12 mm

Tilslutninger G 1/2: Koldt højre - varmt venstre

Med indbygget kontraventil

Produktet er udelukkende beregnet til drikkevand!

Dansk

Montagem ver página 32

Falha Causa Solução

Água insuficiente -Pressão não adequada -Verificar a pressão da água

-Filtro sujo -Limpar o filtro entre o chuveiro e o tubo flexível

-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o tubo flexível

Fluxos cruzados, água quente a ser forçada a

entrar no tubo da água fria, ou vice-versa, quando a

misturadora está fechada.

-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário

A temperatura da água não corresponde à

temperatura seleccionada

-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática

-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º

C a 65º C.

Não é possível regular a temperatura -Regulador da temperatura calcificado -Limpar regulador da temperatura

Duche/bica a pingar -Sujidade ou sedimentação no assento da válvula -Limpar ou substituir a unidade de corte

Esquentador não funciona com a termostática -Filtro sujo -Limpar / trocar o filtro

-Válvula anti-retorno está presa -Trocar a válvula anti-retorno

Peças de substituição (ver página39)

Limpeza

consultar a seguinte brochura.

Fluxograma (ver página 31)

 Duche

 Banheira

Medidas (ver página 31)

Funcionamento (ver página 38)

Manutenção (ver página 36)

• A misturadora está equipada com válvulas anti-retorno. As válvulas

anti-retorno devem ser verificadas regularmente de acordo com a

DIN EN 1717 segundo os regulamentos nacionais ou regionais

(pelo menos uma vez por ano).

• Para garantir um funcionamento suave do elemento termostático

é necessário de vez em quando rodar totalmente o manípulo da

termostática da posição quente para a fria.

Afinação (ver página 34)

É necessária correcção se a temperatura medida no ponto de saída

diferir da temperatura marcada na escala.

Safety Function (ver página 35)

Graças à função de segurança pode-se regular a temperatura máxima

por exemplo max. 42ºC.

Não utilizar silicone que contenha ácido acético!

Descrição do símbolo

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de protecção, de modo a

evitar ferimentos resultantes de entalamentos e de cortes.

Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não

podem utilizar o sistema de duche sem monitorização. Pessoas que estejam

sob a influência de álcool ou drogas não podem utilizar o sistema de duche.

O sistema de duche só pode ser utilizado para fins de higiene pessoal.

Grandes diferenças entre as pressões das águas quente e fria devem ser

compensadas.

Avisos de montagem

• A misturadora deve ser instalada, purgada e testada de acordo com as normas

em vigor.

• Antes da montagem deve-se controlar o produto relativamente a danos de

transporte. Após a montagem não são aceites quaisquer danos de transporte ou

de superfície.

• O produto não foi concebido para utilização em combinação com um banho de

vapor!

• Se as ligações da água não estiverem fixamente montadas, é necessário instalar

a torneira adicionalmente com 2 - 4 parafusos (ver página 32, fig. A1 - A11).

Neste tipo de instalação é necessário ter em atenção que nenhuma tubagem, de

água seja perfurada! Se as ligações da água forem montadas fixamente, não

são necessários parafusos adicionais (ver página 33, fig. B1 - B11).

• Durante a montagem do produto por técnicos qualificados, deve ter-se em

atenção que a superfície de fixação seja plana em toda a área da fixação

(sem juntas sobrepostas/salientes ou ladrilhos deslocados), que o dispositivo

de montagem na parede seja adequado para uma montagem na parede e que

este não apresente nenhuns pontos fracos. Os parafusos e buchas incluídos

no volume de fornecimento são apenas adequados para betão. Para outros

métodos de montagem na parede devem ser respeitadas as indicações do

fabricante das buchas.

Misturadora termostática em conjunto com esquentadores

instantâneos

• Se instalar um chuveiro de mão, remova o limitador de caudal do chuveiro.

Dados Técnicos

Pressão de funcionamento: max.1 MPa

Pressão de func. recomendada: 0,1 - 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 80°C

Temp. água quente recomendada: 65°C

Desinfecção térmica: max.. 70°C / 4 min

Distância entre eixos: 150±12 mm

Ligações G 1/2: fria à direita - quente à esquerda

Função anti-retorno e anti-vácuo

Este produto foi única e exclusivamente concebido para água potável!

Português

Montaż patrz strona 32

Usterka Przyczyna Pomoc

Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji

-Zabrudzone sitka -Wyczyścić sitka przed termostatem i we wkładzie

termostatycznym

-Zabrudzona uszczelka z sitkiem w prysznicu -Oczyścić uszczelkę z sitkiem pomiędzy prysznicem

a wężem

Przepływ krzyżowy, woda ciepła przy zamkniętej

armaturze wpływa do przewodu wody zimnej lub

odwrotnie

-Zabrudzone / uszkodzone zabezpieczenie przed

przepływem zwrotnym

-Wyczyścić wzgl. wymienić zabezpieczenie przed

przepływem zwrotnym

Temperatura wody nie zgadza się z ustawioną

wartością

-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu

-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody ciepłej na 42ºC do

65ºC

Brak możliwości regulacji temperatury -Wkład termostatyczny zakamieniony -Wymienić wkład termostatyczny

Wyciekająca woda z główki prysznicowej lub

wylewki

-Brud lub osady na gnieździe uszczelniającym,

uszkodzenie górnego elementu zamykającego

-Oczyścić ewent. wymienić górny element

zamykający

Po otwarciu armatury nie załącza się podgrzewacz

przepływowy

-Zabrudzone sitka -Oczyścić/ wymienić sitka

-Mocno osadzone zabezpieczenie przed

przepływem zwrotnym

-Wymienić zabezpieczenie przed przepływem

zwrotnym

Części serwisowe (patrz strona39)

Czyszczenie

patrz dołączona broszura.

Schemat przepływu (patrz strona 31)

 Prysznic

 Wanna

Wymiary (patrz strona 31)

Obsługa (patrz strona 38)

Konserwacja (patrz strona 36)

• Termostat wyposażony został w zabezpieczenia przed przepływem

zwrotnym. Działanie zabezpieczeń przed przepływem zwrotnym,

zgodnie z normą DIN EN 1717 i miejscowymi przepisami, musi

być kontrolowane (DIN 1988, raz w roku).

• Aby zachować łatwość obsługi termostatu, od czasu do czasu

należy go przekręcić na całkiem zimną i na całkiem ciepłą wodę.

Regulacja (patrz strona 34)

Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na

wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzona

temperatura na wylocie różni się od temperatury nastawionej na

termostacie.

Safety Function (patrz strona 35)

Dzięki funkcji zabezpieczającej można przestawić żądaną

maksymalną temperaturę np. na maks. 42ºC.

Nie stosować silikonów zawierających kwas octowy!

Opis symbolu

Wskazówki bezpieczeństwa

Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu

należy nosić rękawice.

Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi

ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące

się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.

Prysznic może być używany tylko do kąpieli, higieny i czyszczenia ciała.

Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać

wyrównane.

Wskazówki montażowe

• Armatura musi być zamontowana, przepłukana i wypróbowana według

obowiązujących norm.

• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.

Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.

• Produkt nie jest przewidziany do zastosowania w połączeniu z łaźnią parową!

• Jeżeli przyłącza wody nie są właściwie zamontowane, armaturę należy

zainstalować dodatkowo przy użyciu 2 – 4 śrub (patrz strona 32, rys. A1 -

A11). W trakcie tego rodzaju instalacji należy zwrócić uwagę na to, by nie

przewiercić przewodów doprowadzających wodę! Jeżeli przyłącza wody są

właściwie zamontowane, nie potrzeba żadnych dodatkowych śrub (patrz strona

33, rys. B1 - B11).

• Przy montażu produktu przez wykwalifikowany personel fachowy należy

zważać na to, by powierzchnia mocowania na całym obszarze mocowania

była równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek),

rodzaj ściany nadawał się do montażu produktu i zwłaszcza, by nie było

żadnych słabych stron. Umieszczone w dostawie śruby i kołki rozporowe są

przeznaczone tylko do betonu. Przy innych rodzajach montażu ścianowego

należy przestrzegać danych producenta kołków rozporowych.

Termostat w połączeniu z podgrzewaczami przepływowymi

• Jeżeli podłącza się prysznic ręczny, wówczas należy go rozbudować na

ewentualnie istniejący dławik.

Dane techniczne

Ciśnienie robocze: maks.1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 80°C

Zalecana temperatura wody gorącej: 65°C

Dezynfekcja termiczna: maks.. 70°C / 4 min

Wymiary przyłącza: 150±12 mm

Przyłącza G 1/2: Zimna prawo – ciepła lewo

Samoistnie zabezpieczony przed przepływem zwrotnym

Produkt stworzono wyłącznie do wody pitnej!

Polski

Montáž viz strana 32

Porucha Příčina Odstranění

Málo vody -Nízký tlak v přívodu. -Zkontrolovat tlak v potrubí

-Sítko na zachycování nečistot je zanesené -Vyčistit lapače nečistot před termostatem a na

regulační jednotce

-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou a hadicí

Křížení toků, teplá voda se při zavřené armatuře tlačí

do přívodu studené vody nebo naopak

-Znečištěný nebo netěsný zpětný ventil -Zpětný ventil vyčistit, případně vyměnit

Teplota u výtoku nesouhlasí s nastavenou teplotou -Teplota u výtoku nesouhlasí s nastavenou teplotou -Nastavit termostat

-Nízká teplota teplé vody -Teplotu horké vody zvýšit na 42ºC až 65ºC

Nelze regulovat teplotu -regulační jednotka zanesena vodním kamenem -vyměnit regulační jednotku

sprcha nebo výtok odkapává -Nečistoty nebo usazeniny na těsnicím sedle -vyčistit resp. vyměnit horní uzavírací prvek

průtokový ohřívač v provozu s termostatem nezapne -Sítko na zachycování nečistot je zanesené -Vyčistit případně vyměnit sítko

-Zpětný ventil je zablokován -Vyměnit zpětný ventil

Servisní díly (viz strana39)

Čištění

viz přiložená brožura.

Diagram průtoku (viz strana 31)

 Sprcha

 Vana

Rozmìry (viz strana 31)

Ovládání (viz strana 38)

Údržba (viz strana 36)

• Termostat je vybaven omezovačem zpětného toku. U zpětných

ventilů se musí podle DIN EN 1717 v souladu s národními nebo

regionálními předpisy testovat jejich funkčnost (alespoň jednou

ročně).

• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat

čas od času nastavit na úplně horkou a úplně studenou vodu.

Nastavení (viz strana 34)

Po ukončení montáže se musí zkontrolovat teplota vody vytékající z

termostatu. Pokud se teplota změřená v místě odběru liší od teploty

nastavené na termostatu, je nutné provést korekci.

Safety Function (viz strana 35)

Díky Safety Function je možné předem nastavit nejvyšší požadovanou

teplotu, např. max. 42ºC.

Nepoužívat silikon s obsahem kyseliny octové!

Popis symbolů

Bezpečnostní pokyny

Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit

rukavice.

Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením

nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog

nesmí produkt používat.

Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.

Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.

Pokyny k montáži

• Armatura se musí montovat, proplachovat a testovat podle platných norem.

• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.

Po zabudování nebudou uznány žádné škody způsobené transportem nebo

poškození povrchu.

• Výrobek není určen k použití ve spojení s parní lázní!

• Pokud nejsou vodovodní přípojky nainstalovány pevně, je nezbytné baterii navíc

upevnit 2 - 4 šrouby (viz strana 32, obr. A1 - A11). U tohoto druhu instalace

je třeba dbát na to, aby nedošlo k navrtání vodovodu! Pokud jsou vodovodní

přípojky nainstalovány pevně, nebude potřeba dalších šroubů. (viz strana 33,

obr. B1 - B11).

• Při montáži produktu kvalifikovaným odborným personálem je třeba dbát na to,

aby upevňovací plochy byly v celém rozsahu upevnění rovné (žádné vyčnívající

spáry nebo navzájem přesazené obklady), aby konstrukce stěny byla pro

montáž produktu vhodná a zvláště aby v ní nebyla žádná slabá místa. Přiložené

vruty a hmoždinky jsou vhodné pouze pro beton. Při jiných konstrukčních

materiálech stěny je třeba se řídit údaji výrobce hmoždinek.

Termostat v kombinaci s prlůtokovými ohřívači

• Má-li být připojena ruční sprcha, pak z ní musí být vymontována případně

zabudován škrticí ventil.

Technické údaje

Provozní tlak: max.1 MPa

Doporučený provozní tlak: 0,1 - 0,5 MPa

Zkušební tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota horké vody: max. 80°C

Doporučená teplota horké vody: 65°C

Tepelná desinfekce: max.. 70°C / 4 min

Rozteč připojení: 150±12 mm

Přípoje G 1/2: studená vpravo - teplá vlevo

Vlastní jištění proti zpětnému nasátí.

Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.

Česky

Montáž viď strana 32

Porucha Príčina Pomoc

Málo vody -Nízky tlak v prívode. -Skontrolovať tlak v potrubí

-Sitko v tesnení sprchy je znečistené -Vyčistiť filter pred termostatom a na regulačnej

jednotke

-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a hadicou

Kríženie tokov, teplá voda sa pri uzavretej armatúre

tlačí do prívodu studenej alebo naopak

-Znečistený alebo netesný spätný ventil -Spätný ventil vyčistiť, prípadne vymeniť

Teplota na výtoku nesúhlasí s nastavenou teplotou -Nebol nastavený termostat -Nastaviť termostat

-Nízka teplota teplej vody -Teplotu teplej vody zvýšiť na 42ºC až 65ºC

Nie je možné regulovať teplotu -Regulačná jednotka zanesená vodným kameňom -Vymeniť regulačnú jednotku

Sprcha alebo odtok kvapká -Nečistoty alebo usadeniny na tesniacom sedle -Vyčistiť resp. vymeniť uzatváraciu hornú časť

Prietokový ohrievač sa počas prevádzky termostatu

nezapína

-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko

-Obmedzovač spätného nasatia je zablokovaný -Vymeniť obmedzovač spätného nasatia

Servisné diely (viď strana39)

Čistenie

nájdete v priloženej brožúre.

Diagram prietoku (viď strana 31)

 Sprcha

 Vaňa

Rozmery (viď strana 31)

Obsluha (viď strana 38)

Údržba (viď strana 36)

• Batéria je vybavená spätným uzáverom. Pri spätných ventiloch sa

musí podľa DIN EN 1717 v súlade s národnými alebo regionálnymi

predpismi testovať ich funkčnosť (aspoň raz ročne).

• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa

termostat z času čas nastaviť na maximálne horúcu a maximálne

studenú vodu.

Nastavenie (viď strana 34)

Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z

termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty

nastavenej na termostate, je nutné vykonať korekciu.

Safety Function (viď strana 35)

Vďaka Safety Function je možné vopred nastaviť najvyššiu

požadovanú teplotu, napr. max. 42ºC.

Nepoužívať silikón s obsahom kyseliny octovej!

Popis symbolov

Bezpečnostné pokyny

Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným

poraneniam.

Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,

duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,

ktoré sú pod vplyvom alkoholu alebo drog.

Produkt sa smie používať len na kúpanie a telesnú hygienu.

Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť

vyrovnané.

Pokyny pre montáž

• Armatúra sa musí montovať, preplachovať a testovať podľa platných noriem.

• Pred montážou musíte produkt skontrolovať, či nebol počas transportu

poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené

transportom alebo poškodenia povrchu.

• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!

• Ak by prípojky vody neboli namontované pevne, musí sa armatúra nainštalovať

dodatočne s 2 - 4 skrutkami (viď strana 32, obr. A1 - A11). Pri tomto druhu

inštalácie je potrebné dbať na to, aby sa neprevŕtalo vodovodné potrubie! Ak sú

prípojky vody namontované pevne, nevyžadujú sa dodatočné skrutky (viď strana

33, obr. B1 - B11).

• Pri montáži produktu kvalifikovaným odborným personálom je nutné dbať na

to, aby upevňovacie plochy boli v celom rozsahu upevnenia rovné (žiadne

vyčnievajúce škáry alebo navzájom predsadené obklady), aby konštrukcia steny

bola pre montáž produktu vhodná a zvlášť aby v nej neboli žiadne slabé miesta.

Priložené vruty a hmoždinky sú vhodné len pre betón. Pri iných konštrukčných

materiáloch steny je nutné riadiť sa údajmi výrobcu hmoždiniek.

Termostatická batéria v spojení s prietokovými ohrievačmi

• Ak sa pripojí ručná sprcha, musí sa z nej demontovať tlmiaci ventil.

Technické údaje

Prevádzkový tlak: max.1 MPa

Doporučený prevádzkový tlak: 0,1 - 0,5 MPa

Skúšobný tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota teplej vody: max. 80°C

Doporučená teplota teplej vody: 65°C

Termická dezinfekcia: max.. 70°C / 4 min

Pripájacie rozmery: 150±12 mm

Prípoje G 1/2: studená vpravo - teplá vľavo

Vlastná poistka proti spätnému nasatiu.

Výrobok je koncipovaný výhradne pre pitnú vodu!

Slovensky

安装参见第 32 页

问题原因补救

龙头出水量小 -水压不足 -检查总水压

-过滤网有垃圾堵塞 -清洁龙头前面和MTC恒温阀芯的过滤网。

-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件

串水，在龙头关闭的状态下，热水被强迫流入冷

水管路，或者相反。

-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的

龙头出水温度和温度设定的不符 -恒温器未被调节 -调节恒温器

-热水温度过低 -将热水温度从42ºC升高到65ºC

水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯

花洒或龙头出水嘴滴水 -在阀体上有灰尘或水垢，阀芯损坏 -清洗或更换闭锁阀芯

使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洗过滤网/更换过滤网

-单向阀无法回缩 -更换单向阀

备用零件 (参见第39页)

清洗

附有小手册

流量示意图 (参见第31页)

淋浴

浴缸

大小 (参见第31页)

操作 (参见第38页)

保养 (参见第36页)

 此恒温龙头带有单向阀。单向阀必须在符合国家或当地的法

律的情况下按照DINEN1717定期检查（至少一年一次）。

 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动

调温器。

校准 (参见第34页)

安装完成后必须检查调温器的出水温度。如在取水处测量所得

的温度与调温器上设定的温度有偏差，那么必须进行调整。

安全功能 (参见第35页)

恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例

如最高温度为42℃

请勿使用含有乙酸的硅！

符号说明

安全技巧

装配时为避免挤压和切割受伤，必须戴上手套。

不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下

使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。

淋浴系统只允许作为洗浴、卫生和洁身之用。

冷热水管间过大的压力差必须予以平衡。

安装提示

 必须按照现行的规定安装，冲洗和测试产品。

 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表

面损伤。

 本产品并非设计来与蒸气浴连接使用！

 如果水龙头连接不紧密，那么须用2-4个螺栓上紧龙头(参见第32页,

第A1-A11)。对于这种安装方式请注意，切勿在水管上钻孔！如果水

龙头连接很紧密，则不需要螺栓进行额外的固定(参见第33页,第B1-

B11)。

 在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出

物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的

膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生

产商的建议。

恒温龙头连接连续流热水器

 如果要连接手持花洒，必须去掉它的水流控制器。

技术参数

工作压强： 最大1MPa

推荐工作压强： 0,1-0,5MPa

测试压强： 1,6MPa

(1MPa=10bar=147PSI)

热水温度： 最大80°C

推荐热水温度： 65°C

热力消毒: 最大.70°C/4分钟

中心距离： 150±12mm

连接管线G1/2： 左热右冷

自动防止回流

该产品专为饮用水设计！

中文

Монтаж см. стр. 32

Неисправность Причина Устранение неисправности

недостаточный давление (если устан напор воды) -Проблемы водоснабжения -Проверить овлен насос проверить работу насоса

-Грязеулавливающие сита загрязнены -Очистите грязеулавливающие сита перед

термостатом и на регуляторе

-Фильтр душа загрязнен -Очистить фильтр

Подмес воды, в закрытом положене горячая вода

стремится в подводку холодной воды или наоборот

-Клапан обратного тока воды загрязнен или

неисправен

-Очистить кланан или заменить при необходимости

Температура смешанной воды не соответствует

шкале

-Термостат не настроен -Настроить термостат

-Температура горячей воды слишком низкая -Поднять температуру горячей воды с 42 град.С до

65 град.С

Регулировка температура не производится -Регулятор засорен накипью -Замените регулятор

Из душа или выхода капает вода -Загрязнения или отложения на уплотнительном

кольце, верхняя часть запора повреждена

-Очистите или замените верхнюю часть

отключающего устройства

Проточный нагреватель не включается в режиме

работы термостата

-Грязеулавливающие сита загрязнены -Очистите / замените грязеулавливающие сита

-Клапан обратного тока заедает -Замените клапаны обратного течения

Κомплеκт (см. стр.39)

Очистка

см прилагаемая брошюра

Схема потока (см. стр. 31)

 душ

 поддон

Размеры (см. стр. 31)

Эксплуатация (см. стр. 38)

Техническое обслуживание (см. стр. 36)

• Термостат оснащен клапанами обратного течения. Защита

обратного тока должна регулярно проверяться (минимум один

раз в год) по стандарту DIN EN 1717 или в соответствии с

национальными или региональными нормативами

• Для гарантии плавного изменения температуры и долгого

срока службы необходимо периодически поворачивать ручку

регулировки температуры из положение максимально горячая в

положение максимально холодная вода.

Настройка (см. стр. 34)

После монтажа следует проверить температуру на выходе

из термостата. Скорректируйте температуру воды, если она

отличается от установленной на термостате.

Safety Function (см. стр. 35)

С помощью функции Safety Function может быть задана

максимальная температура воды, например 42º C.

Не применяйте силикон, содержащий уксусную кислоту.

Описание символов

Указания по технике безопасности

Во время монтажа следует надеть перчатки во избежание прищемления и

порезов.

Дети, а также взрослые с физическими, умственными и/или сенсорными

недостатками должны пользоваться изделием только под присмотром.

Запрещается пользоваться изделием в состоянии алкогольного или

наркотического опьянения.

Изделие разрешается использовать только в гигиенических целях: для

принятия ванны и личной гигиены.

донного клапа. Перед установкой смесителя необходимо

регулировочными кранами выровнять авление холодной и горячей воды

при помощи вентмлей регулирующих подачу воды в квартиру.

Указания по монтажу

• Смеситель должен быть смонтирован по действующим нормам и в

соответствии с настоящей инструкцией, проверен на геметичность и

безупречность работы.

• Перед монтажом следует проверить изделие на предмет повреждений при

перевозке. После монтажа претензии о возмещении ущерба за повреждения

при перевозке или повреждения поверхностей не принимаются.

• Изделие не предназначено для использования в паровой бане!

• Если подключения воды не монтированы прочно, арматура должна

дополнительно устанавливаться при помощи 2 - 4 винтов (см. стр. 32, рис.

A1 - A11). При этом виде монтажа нужно следить за тем, чтобы провод

воды не сверлился! Если подключения воды монтируются прочно, в

дополнительных винтах нет необходимости (см. стр. 33, рис. B1 - B11).

• При монтаже изделия квалифицированным персоналом необходимо

следить за тем, чтобы, поверхность крепления была плоской во всей зоне

крепления (без выступающих швов или смещения плитки), структура стен

подходила для монтажа изделия и, в частности, не имела слабых мест.

Прилагаемые винты и дюбели предназначены только для бетона. При других

типах стен необходимо соблюдать указания производителей дюбелей.

Термостат с проточными нагревателями

• При подключении ручного душа, из него необходимо удалить возможно

установленный в нем дроссель.

Технические данные

Рабочее давление: не более.1 МПа

Рекомендуемое рабочее давление: 0,1 - 0,5 МПа

Давлении: 1,6 МПа

(1 МПа = 10 bar = 147 PSI)

Температура горячей воды: не более. 80°C

Рекомендуемая темп. гор. воды: 65°C

Термическая дезинфекция: не более.. 70°C / 4 мин

Размеры подключения: 150±12 mm

Подключение G 1/2: холодная справа - горячая слева

укомплектован клапаном обратного тока воды

Изделие предназначено исключительно для питьевой воды!

Русский

Szerelés lásd a 32. oldalon

Hiba Ok Megoldás

Kevés víz -a nyomás nem megfelelő -a vezetékek nyomását ellenőrizni kell

-A szennyfogó szűrő koszos. -A termosztát előtt és a szabályozó egységen lévő

szennyfogó szűrők megtisztítása

-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell tisztítani

Keresztfolyás, a melegvíz a csap zárt állapotában a

hidegvíz vezetékbe áramlik és fordítva

-a visszafolyásgátló piszkos vagy hibás -a visszafolyásgátlót tisztítani kell ill. ki kell cserélni

A kifolyóvíz hőmérséklete nem egyezik a termosztáton

beállított hőmérséklettel

-a termosztát nem lett beszabályozva -a termosztátot be kell szabályozni

-túl alacsony melegvíz hőmérséklet -a melegvíz hőmérsékletét 65 fokra kell felemelni

Nem lehetséges a hőmérséklet-szabályozás -szabályozó egység elvízkövesedett -szabályozó egység kicserélése

A zuhany vagy a kifolyó csepeg -Piszok vagy lerakódások a tömítés alatt, sérült az

elzáró felső része

-Eézáró felső részét megtisztítani, ill. kicserélni

Az átfolyós melegítő nem kapcsol be a termosztát-

üzemmódban

-A szennyfogó szűrő koszos. -A szennyfogó szűrőt tisztítani/cserélni kell.

-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.

Tartozékok (lásd a39. oldalon)

Tisztítás

lásd a mellékelt brosúrát.

Átfolyási diagramm (lásd a 31. oldalon)

 tusoló

 kád

Méretet (lásd a 31. oldalon)

Használat (lásd a 38. oldalon)

Karbantartás (lásd a 36. oldalon)

• A termosztát visszafolyás-gátlóval van felszerelve. A

visszafolyásgátlók működése a DIN EN 1717 szabványnak

megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,

évente egyszer ellenőrizendő!

• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot

időről időre teljesen melegre és teljesen hidegre kell állítani.

Beszerelés (lásd a 34. oldalon)

A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási

hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért

hőmérséklet eltér a termosztáton beállított hőmérséklettől.

Safety Function (Biztonsági funkció) (lásd a 35. oldalon)

A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42

Celsius fokban maximálhatjuk.

Ne használjon ecetsavtartalmú szilikont!

Szimbólumok leírása

Biztonsági utasítások

A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt

kell viselni.

Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben

korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol

és kábítószer befolyása alatt álló személyek nem használhatják a terméket.

A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz

szabad használni.

A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell

egyenlíteni!

Szerelési utasítások

• A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni,

átöblíteni és ellenőrizni.

• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.

Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.

• A terméket nem gőzfürdővel együttes használatra tervezték!

• Amennyiben a vízcsatlakozások nincsenek rögzítetten felszerelve, akkor a

csaptelepet további 2-4 csavarral kell telepíteni (lásd a 32. oldalon, ábra

A1 - A11). Ennél a telepítési módnál ügyelni kell arra, hogy a vízvezetéket ne

fúrjuk meg! Ha minden vízcsatlakozás rögzített, akkor nincs szükség további

csavarokra (lásd a 33. oldalon, ábra B1 - B11).

• Miközben szakképzett szakember végzi a termék felszerelését, ügyelni kell arra,

hogy a rögzítési felületek a rögzítési terület teljes egészén síkok (nincsenek kiálló

fugák vagy csempeszélek), a fal felépítése alkalmas a termék felszereléséhez, és

különösképpen, hogy nincsenek benne gyenge pontok. A mellékelt csavarok és

dűbelek csak betonhoz alkalmasak. Egyéb falazatoknál figyelembe kell venni a

dűbelgyártó gyártói utasításait.

Termosztát az átfolyós melegítőkkel kapcsolatban

• Ha kézi zuhanyt csatlakoztatunk, akkor ebből egy esetlegesen meglévő fojtást ki

kell szerelni.

Műszaki adatok

Üzemi nyomás: max.1 MPa

Ajánlott üzemi nyomás: 0,1 - 0,5 MPa

Nyomáspróba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Forróvíz hőmérséklet: max. 80°C

Forróvíz javasolt hőmérséklete: 65°C

Termikus fertőtlenítés: max.. 70°C / 4 perc

Csatlakozási méret: 150±12 mm

G 1/2 csatlakozás: hideg jobbra – meleg balra

Visszafolyás gátlóval

A terméket kizárólag ivóvízhez tervezték!

Magyar

Asennus katso sivu 32

Häiriö Syy Toimenpide

Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine

-Likasihdit likaantuneet -Puhdista termostaatin ja säätöyksikön likasihdit

-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välissä oleva

sihtitiiviste

Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee

virtaamaan kylmänveden putkeen tai päinvastoin.

-Suuntaisventtiili likaantunut / viallinen -Puhdista suuntaisventtiili, vaihda tarvittaessa

Veden ulostulolämpötila ei vastaa säädettyä

lämpötilaa

-Termostaattia ei ole säädetty -Säädä termostaatti

-Lämminveden lämpötila liian alhainen -Kohota lämminveden lämpötila arvoon välillä 42ºC

ja 65ºC

Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeutunut -Vaihda lämpötilan säätöyksikkö

Käsisuihkusta tai hanasta tippuu vettä -Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin

etuosa vahingoittunut

-Puhdista tai vaihda sulkuventtiilin etuosa

Läpimenokuumennin ei kytkeydy päälle

termostaattikäytössä

-Likasihdit likaantuneet -Puhdista / vaihda likasihdit

-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili

Varaosat (katso sivu39)

Puhdistus

katso oheinen esite

Virtausdiagrammi (katso sivu 31)

 Suihku

 Amme

Mitat (katso sivu 31)

Käyttö (katso sivu 38)

Huolto (katso sivu 36)

• Termostaatti on varustettu vastaventtiileillä. Vastaventtiilien toiminta

on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten

mukaisesti (DIN 1988, kerran vuodessa).

• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö

ajoittain täysin kylmälle ja täysin kuumalle.

Säätö (katso sivu 34)

Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.

Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa

termostaattiin säädetystä lämpötilasta.

Safety Function (katso sivu 35)

Safety Function:ista johtuen haluttu maksimilämpötila voidaan

esiasettaa, esimerkiksi maks. 42º C.

Älä käytä etikkahappopitoista silikonia!

Merkin kuvaus

Turvallisuusohjeet

Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien

tapaturmien estämiseksi.

Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät

saa käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden

vaikutuksessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.

Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja

puhdistustarkoituksiin.

Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.

Asennusohjeet

• Kaluste on asennettava, huuhdeltava ja tarkastettava voimassa olevien

määräysten mukaisesti.

• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.

Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.

• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!

• Jos vesiliitäntöjä ei ole asennettu kiinteästi, hana on asennettava lisäksi 2–4

ruuvilla (katso sivu 32, kuva A1 - A11). Tässä asennustavassa on varottava, että

vesijohtoihin ei porata! Jos vesiliitännät on asennettu kiinteästi, lisäruuveja ei

tarvita (katso sivu 33, kuva B1 - B11).

• Kun pätevä ammattihenkilöstö suorittaa tuotteen asennusta, on huomioitava,

että kiinnityspinta on koko kiinnityksen alueella tasainen (ei ulkonevia

saumoja tai laattojen tasomuutoksia) ja, että seinän rakenne soveltuu tuotteen

asentamiseen eikä siinä ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja

kiinnitysankkurit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä tuotetta muihin

seinärakenteisiin, noutata kiinnittimien valmistajan ohjeita.

Termostaatti läpivirtauskuumenninta käytettäessä

• Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin

poistettava.

Tekniset tiedot

Käyttöpaine: maks.1 MPa

Suositeltu käyttöpaine: 0,1 - 0,5 MPa

Koestuspaine: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Kuuman veden lämpötila: maks. 80°C

Kuuman veden suosituslämpötila: 65°C

Lämpödesinfektio: maks.. 70°C / 4 min

Liitäntämitat: 150±12 mm

Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla

Estää itsestään paluuvirtauksen

Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!

Suomi

Montering se sidan 32

Störning Orsak Åtgärd

För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck

-Smutsfiltren är igensmutsade -Rengör smutsfiltren vid inloppen och på termosensorn

-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och termostaten

Korsflöde – varmt vatten pressas vid avstängd

ermostat in i kallvatten- inloppet, och vice versa

-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nödvändigt

Den faktiska vatten- temperaturen stämmer Inte

överens med den Inställda

-Termostaten ställdes inte in -Justera termostaten

-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mellan 42ºC och

65ºC

Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn

Det droppar ur handdusch eller utloppspip till kar -Smuts eller avlagringar på packningen, överdelen på

avstäng- ningsventilen är skadad

-Rengör eller byt överdelen av avstängningsventilen

Varmvattenberedare slår ej på vid användning av

termostaten

-Smutsfiltren är igensmutsade -Rengör / byt smutsfilter

-Backventil är defekt -Byt backventil

Reservdelar (se sidan39)

Rengöring

se den medföljande broschyren

Flödesschema (se sidan 31)

 Dusch

 Kar

Måtten (se sidan 31)

Hantering (se sidan 38)

Skötsel (se sidan 36)

• Termostaten är utrustad med backventiler. Backventilers funktion

måste kontrolleras regelbundet enligt nationella eller regionala

bestämmelser (DIN 1988 en gång per år) i enlighet med DIN EN

1717.

• För att garantera att termostaten ej kalkar igen, ska den regelbundet,

en gång per vecka, konditioneras. Det sker genom att man några

gånger snabbt slås om temperaturen från hett till kallt och tillbaka.

Inställning av maxtemperatur (se sidan 34)

När monteringen är klar måste termostatens tömningstemperatur

kontrolleras. En justering är nödvändig om den uppmätta temperaturen

vid tappningsstället avviker från den som är inställd på termostaten.

Safety Function (se sidan 35)

Med hjälp av Safety Function kan du ställa in den önskade

maximaltemperaturen till exempelvis 42ºC och så förhindra

skållningsrisk för barn.

Använd inte silikon som innehåller ättiksyra!

Symbolförklaring

Säkerhetsanvisningar

Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och

skärskadorgen werden.

Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte

använda produkten ensamma. Personer som är påverkade av alkohol- eller

droger får inte använda produkten.

Produkten får bara användas till kroppshygien med bad och dusch.

Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste

utjämnas.

Monteringsanvisningar

• Armaturen måste installeras, genomspolas och testas enligt gällande föreskrifter.

• Det måste undersökas om produkten har transportskador innan den monteras.

Efter monteringen accepteras inga transport- eller ytskiktskador.

• Produkten är inte avsedd att användas tillsammans med ett ångbad!

• Om vattenanslutningarna inte är fast monterade måste även 2 - 4 skruvar

användas till blandarens installation (se sidan 32, bild A1 - A11). Vid det här

installationssättet är det viktigt att man inte borrar i någon vattenledning! Om

vattenanslutningarna är fast monterade behövs inga extra skruvar (se sidan 33,

bild B1 - B11).

• När kvalificerad fackpersonal monterar produkten är det viktigt att tänka på att

monteringsytan är plan i alla delar av arbetsytan (inga fogar som sticker ut eller

klinkerförskjutningar), att väggkonstruktionen passar till montering av produkten

samt att den inte har svaga punkter. Medföljande skruvar och plugg är endast

avsedda för betong. Vid andra väggkonstruktioner skall anvisningarna från

pluggtillverkaren beaktas.

Termostat användning med varmvattenberedare

• Om du ansluter en handdusch, öka då den vattenmängd som tillförs enligt ovan.

Tekniska data

Driftstryck: max.1 MPa

Rek. driftstryck: 0,1 - 0,5 MPa

Tryck vid provtryckning: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmvattentemperatur: max. 80°C

Rek. varmvattentemp.: 65°C

Termisk desinfektion: max.. 70°C / 4 min

Anslutningsmått: 150±12 mm

Anslutningar G 1/2: kallt höger – varmt vänster

Självspärr mot återflöde

Produkten är enbart avsedd för dricksvatten!

Svenska

Montavimas žr. psl. 32

Gedimas Priežastis Priemonė

Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą

-Užsikimšęs filtras -Išvalyti termostato ir temperatūros reguliatoriaus filtrus

-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą

Kryžminis tekėjimas, uždarius maišytuvą, karštas

vanduo papuola į šalto vandens vamzdį

-Atbulinis vožtuvas užsikimšęs / pažeistas -Išvalyti arba pakeisti atbulinį vožtuvą

Vandenio temperatūra nesutampa su nustatyta

temperatūra

-Termostatas nesureguliuotas -Reguliuoti termostatą

-Per maža karšto vandens temperatūra -Karšto vandens temperatūrą pakelti nuo 42 ºC bis

65 ºC

Temperatūros reguliavimas neįmanomas -temperatūros reguliatorius apkalkėjęs -temperatūros reguliatorių pakeisti

Laša iš čiaupo arba dušo galvos -Nešvarumai, kalkės ant guminių dalių arba pažeistas

uždarymo dalis

-Išvalyti arba pakeisti ventilį

Momentinis pašildytojas neįsijungia, veikiant

termostatui

-Užsikimšęs filtras -Išvalyti / pakeisti filtrą

-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą

Atsarginės dalys (žr. psl.39)

Valymas

žr. pridedamoje brošiūroje.

Pralaidumo diagrama (žr. psl. 31)

 Dušas

 vonia

Išmatavimai (žr. psl. 31)

Eksploatacija (žr. psl. 38)

Techninis aptarnavimas (žr. psl. 36)

• Termostatas yra su grįžtamosios srovės sustabdymo vožtuvais.

Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai

(mažiausiai kartą per metus pagal DIN 1988) pagal DIN EN1717

arba pagal galiojančias nacionalines arba regionines normas.

• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas

naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į

karščiausios ir šalčiausios temperatūros padėtį.

Nustatymas (žr. psl. 34)

Sumontavus, būtina patikrinti vandens, išeinančio iš termostato,

temperatūrą. Pakoreguokite vandens temperatūrą, jei būtina.

Apsaugos funkcija (žr. psl. 35)

„Safety“ funkcija karšto vandens temperatūra gali būti iš anksto ribota

iki, pvz., ne aukštesnės kaip 42º C.

Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!

Simbolio aprašymas

Saugumo technikos nurodymai

Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.

Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine

negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis

asmenims, apsvaigusiems nuo alkoholio arba narkotikų.

Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.

Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Maišytuvas privalo būti montuojamas ir išbandomas pagal veikiančias normas ir

šią instrukciją.

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo

metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų

nepriimamos.

• Gaminis netinkamas naudoti garo pirtyje!

• Jie vandens jungtys nėra sumontuotos tvirtai, maišytuvą papildomai tvirtinkite 2–4

varžtais (žr. psl. 32, pav. A1 - A11). Tokiu būdu tvirtindami maišytuvą būkite

atsargūs, kad nepragręžtumėte vandens vamzdžių! Jei vandens jungtys yra

standžios, papildomi varžtai nėra reikalingi (žr. psl. 33, pav. B1 - B11).

• Montuojant produktą, specialistas privalo įsitikinti, kad sienos plotas, prie kurio

dedama montavimo plokštė, yra lygus (jokių plytelių ar kitų nelygumų), kad

sienos struktūra yra pritaikyta produkto montavimui ir neturi jokių silpnų vietų.

Pakuotėje esantys varžtai ir kaiščiai yra skirti tik betonui. Esant kitokiai sienai,

varžtus ir kaiščius reikia rinktis pagal paskirtį.

Termostatas naudojimas su momentiniais šildikliais

• Jei rankų dušas su vandens ribotuvu, būtina jį pašalinti.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip1 MPa

Rekomenduojamas slėgis: 0,1 - 0,5 MPa

Bandomasis slėgis: 1,6 MPa

(1 MPa = 10 barų = 147 PSI)

Karšto vandens temperatūra: ne daugiau kaip 80°C

Rekomenduojama karšto vandens temperatūra: 65°C

Terminis dezinfekavimas: ne daugiau kaip. 70°C / 4 min

Atstumas tarp centrų: 150±12 mm

Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje

Su atbuliniu vožtuvu

Produktas skirtas tik geriamajam vandeniui!

Lietuviškai

Sastavljanje pogledaj stranicu 32

Greška Uzrok Otklanjanje

Nedovoljno vode -Prenizak pritisak vode -Ispitajte tlak u cijevima

-Filtri su prljavi -Očistite rešetkasti filter ispred termostata i na

regulacijskoj jedinici

-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva

Križni tok vode, kod zatvorene armature vruća voda

ulazi u cijev s hladnom vodom i obrnuto

-Nepovratni ventil je prljav/neispravan -Očistite ili zamijenite nepovratni ventil

Temperatura na slavini ne podudara se s podešenom

temperaturom

-Termostat nije podešen -Podesite termostat

-Preniska temperatura tople vode -Povećajte tempereturu vruće vode na 42-65 ºC

Reguliranje temperature nije moguće -Regulacijska jedinica začepljena je kamencem -Zamijenite regulacijsku jedinicu

Tuš ili slavina kaplje -Prljavština ili naslage kamenca na ventilima, gornji

dio ventila za zatvaranje je oštećen

-Očistite, tj. zamijenite gornji dio ventila za zatvaranje

Protočni bojler ne radi bez obzira na rad termostata -Filtri su prljavi -Očistite ili zamijenite filtar

-Nepovratni ventil se nije vratio u početni položaj -Zamijenite nepovratni ventil

Rezervni djelovi (pogledaj stranicu39)

Čišćenje

se u priloženoj brošuri.

Dijagram protoka (pogledaj stranicu 31)

 Tuš

 Kada

Mjere (pogledaj stranicu 31)

Upotreba (pogledaj stranicu 38)

Održavanje (pogledaj stranicu 36)

• Termostat je opremljen nepovratnim ventilom Ispravnost nepovratnog

ventila mora se redovito provjeravati prema standardu DIN EN

1717 i u skladu sa važećim propisima (najmanje jednom godišnje).

• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske

jedinice, potrebno je s vremena na vrijeme podesiti termostat iz

položaja maksimalno tople u položaj maksimalno hladne vode.

Regulacija (pogledaj stranicu 34)

Nakon instalacije treba ispitati izlaznu temperaturu termostata.

Korekcija je neophodna, ako izmjerena temperatura na mjestu

uzimanja odstupa od temperature koja je namještena na termostatu.

Safety Funkcija (pogledaj stranicu 35)

Zahvaljujuću Safety funkciji može se podesiti željena maksimalna

temperatura, npr. i 42º C

Nemojte koristiti silikon koji sadrži octenu kiselinu!

Opis simbola

Sigurnosne upute

Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi

rukavice.

Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe

ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem

alkohola ili droga ne smiju se koristiti proizvodom.

Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.

Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.

Upute za montažu

• Cijevi moraju biti postavljene, isprane i testirane prema važećim normama.

• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon

ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i

transportna oštećenja.

• Proizvod nije predviđen za primjenu u parnim kupaonicama!

• Ako priključci za vodu nisu fiksno montirani, armatura se mora dodatno učvrstiti

s 2 - 4 vijka (pogledaj stranicu 32, sl. A1 - A11). Pri takvoj vrsti instalacije treba

paziti da se bušenjem ne oštete vodovodne cijevi! Ako su priključci za vodu

fiksno instalirani, dodatni vijci nisu potrebni (pogledaj stranicu 33, sl. B1 - B11).

• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava

površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja

pločica), da je zidna konstrukcija primjerena montaži proizvoda te osobito

da nema slabih mjesta. Priloženi vijci i moždanici prikladni su samo za beton.

Kod drugih zidnih nadgradnji treba obratiti pažnju na navode proizvođača

moždanika.

Termostat sa protočnim bojlerima

• Ako želite priključiti ručni tuš, iz njega je potrebno izvaditi cijev koja smanjuje

protok ukoliko takva cijev postoji.

Tehnički podatci

Najveći dopušteni tlak: tlak1 MPa

Preporučeni tlak: 0,1 - 0,5 MPa

Probni tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura vruće vode: tlak 80°C

Preporućena temperatura vruće vode: 65°C

Termička dezinfekcija: tlak. 70°C / 4 min

Razmak od sredine: 150±12 mm

Spojevi G 1/2: hladna desno – topla lijevo

Funkcije samo-čišćenja

Proizvod je koncipiran isključivo za pitku vodu!

Hrvatski

Montajı Bakınız sayfa 32

arıza sebep yardım

Az su geliyor -Besleme basıncı yeterli değil -Hat basıncını kontrol edin

-Filtre tıkanmış olabilir -Termostatın önündeki ve ayar ünitesindeki filtreleri

temizleyin

-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortumu yıkayın

Çapraz akış, batarya kapalıyken sıcak su soğuk su

hattına gönderiliyor ya da tam tersi

-Çek valf kirlenmiş / arızalı -Çek valfı temizleyin ya da değiştirin

Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil -Termostat ayarlanmadı -Termostatı ayarlayın

-Sıcak suyun derecesi çok düşük -Sıcak su sıcaklığını 42 ºC ila 65 ºC'ye yükseltin

Sıcaklık ayarı mümkün değil -ayar ünitesi kirlenmiş -ayar ünitesini değiştirin

Duş ya da çıkıştan su damlıyor -Conta yuvasında kir ya da tortu, kesme üst parçası

hasar görmüş

-Kesici üst parçasını temizleyin veya değiştirin

Termostat modunda şofben devreye girmiyor -Filtre tıkanmış olabilir -Filtreyi temizleyin yada çıkartın

-Çek valf çalışmıyor olabilir -Çek valfı değiştirin

Yedek Parçalar (Bakınız sayfa39)

Temizleme

birlikte verilen broşür

Akış diyagramı (Bakınız sayfa 31)

 Duş

 Küvet

Ölçüleri (Bakınız sayfa 31)

Kullanımı (Bakınız sayfa 38)

Bakım (Bakınız sayfa 36)

• Termostat, çek valflarla donatılmıştır. DIN EN 1717 ve ulusal

standartlar doğrultusunda Çek valfler düzenli olarak kontrol

edilmelidir. ( en az yılda bir kez)

• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli

aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.

Ayarlama (Bakınız sayfa 34)

Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol

edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan

sıcaklıktan farklıysa, bir düzeltme gereklidir.

Safety Function (Bakınız sayfa 35)

Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.

42º C önceden ayarlanabilir.

Asetik asit içeren silikon kullanmayın!

Simge açıklaması

Güvenlik uyarıları

Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven

kullanılmalıdır.

Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz

olarak duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar

duş sistemini kullanmamalıdır.

Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda

kullanılabilir.

Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu

basınç farklılıklarının dengelenmesi gerekir.

Montaj açıklamaları

• Batarya monte edilmeli, geçerli normlardan sonra akis testi yapilmalidir.

• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.

Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk

üstlenilmemektedir.

• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!

• Su bağlantıları sabit bir şekilde monte edilmediyse, armatürün de 2-4 cıvata ile

kurulması gerekir (bakınız sayfa 32, şekil A1 - A11). Bu kurulum yönteminde, su

hatlarının delinmemesine dikkat edilmelidir. Su bağlantıları sabit bir şekilde monte

edilmişse ek cıvatalara gerek yoktur (bakınız sayfa 33, şekil B1 - B11).

• Müteahhit, ürünü monteleyeceği yer, yani montaj plakasının monte edileceği

duvar alanının tümü düz (herhangi bir eklem yerinin ya da duvar fayansının

çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye uygun bir şekilde ve

herhangi zayıf noktası olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar

sadece beton için uygundur. Başka duvar yapıları için, imalatçının çubuk imal

edenin bellirtiği hususlar dikkate alınmalıdır.

Termostat Şofbenlerle bağlantılı

• Bir el duşu bağlanırsa, bu parça mevcut olabilecek bir akım limitleyiciden

sökülmelidir.

Teknik bilgiler

İşletme basıncı: azami1 MPa

Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa

Kontrol basıncı: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Sıcak su sıcaklığı: azami 80°C

Tavsiye edilen su ısısı: 65°C

Termik dezenfeksiyon: azami. 70°C / 4 dak

Bağlantı ölçüleri: 150±12 mm

G 1/2 bağlantılar: soğuk sağ - sıcak sol

Geri emme önleyici

Ürün sadece şebeke suyu için tasarlanmıştır!

Türkçe

Other manuals for ShowerTablet Select 300 13151000

This manual suits for next models

Table of contents

Languages:

Other Hans Grohe Bathroom Fixture manuals

Hans Grohe

Hans Grohe ShowerTablet 350 13104009 Manual

Hans Grohe

Hans Grohe Vernis Blend Showerpipe 200 1jet Reno 26272... Manual

Hans Grohe

Hans Grohe Marin2 Set Eco Manual

Hans Grohe

Hans Grohe Xelu Q 400 54127 Series User manual

Hans Grohe

Hans Grohe Raindance Select E 150 Manual

Hans Grohe

Hans Grohe AXOR Citterio 39620000 User manual

Hans Grohe

Hans Grohe Croma E 26067 1 Series Instruction Manual

Hans Grohe

Hans Grohe Crometta E 240 1jet Showerpipe 27298000 Manual

Hans Grohe

Hans Grohe Croma S 280 Showerpipe 26548001 Instruction Manual

Hans Grohe

Hans Grohe Croma 3L 28503 Series User manual

Hans Grohe

Hans Grohe AXOR One 75 1jet 48651 Series User manual

Hans Grohe

Hans Grohe Locarno 04822 0 Series Instruction Manual

Hans Grohe

Hans Grohe Logis Classic 71323 1 Series Instruction Manual

Hans Grohe

Hans Grohe AXOR 460/300 3jet 35281 7 Series User manual

Hans Grohe

Hans Grohe AXOR 28469 Series User manual

Hans Grohe

Hans Grohe Rainfinity 250 3jet 26232 Series Manual

Hans Grohe

Hans Grohe Axor Carlton Manual

Hans Grohe

Hans Grohe AXOR Urquiola 11901000 Manual

Hans Grohe

Hans Grohe AXOR Terrano 37413 Series User manual

Hans Grohe

Hans Grohe 33004000 User manual

Hans Grohe

Hans Grohe ShowerSelect 15735400 User manual

Hans Grohe

Hans Grohe Pulsify S 1jet EcoSmart 24125 Series User manual

Hans Grohe

Hans Grohe WallStoris Planet Edition 28918210 User manual

Hans Grohe

Hans Grohe Talis Sportive 32012000 User manual

Popular Bathroom Fixture manuals by other brands

Reece

Reece Omnivo Neo installation instructions

KRION

KRION SMART 100253785 PRE-INSTALLATION AND INSTALLATION MANUAL

Glacier bay

Glacier bay 20118-8827D Use and care guide

KAWAJUN

KAWAJUN SC-97D Installation

Kohler

Kohler K-6525 installation guide

Alder

Alder LIFE installation instructions

NewTeam

NewTeam 902-T Installation instructions and user guide

Kohler

Kohler Triton K-7307 Homeowner's guide

Simpsons

Simpsons EFBSC0865 installation instructions

Delabie

Delabie Delabie Sporting 714700 manual

Fortis

Fortis 7369100 ROMA quick start guide

IKEA

IKEA VOXNAN 403.724.23 manual

Crosswater

Crosswater Waldorf 31 US-WF80X81 installation instructions

Fleurco

Fleurco ELERA EL05 installation manual

agape

agape LIMON ILIX425 Assembly instructions

Porcelanosa

Porcelanosa Noken Tono 100234994 N351780038 manual

SIDLER

SIDLER Singa 1/19'' operating instructions

IKEA

IKEA HAVSEN manual

Hans Grohe ShowerTablet Select 300 13151000 Manual

Popular Bathroom Fixture manuals by other brands
