DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PL Instrukcja obsługi / Instrukcja montażu 9
RU Руководство пользователя / Инструкция по
монтажу 10
SV Bruksanvisning / Monteringsanvisning 11

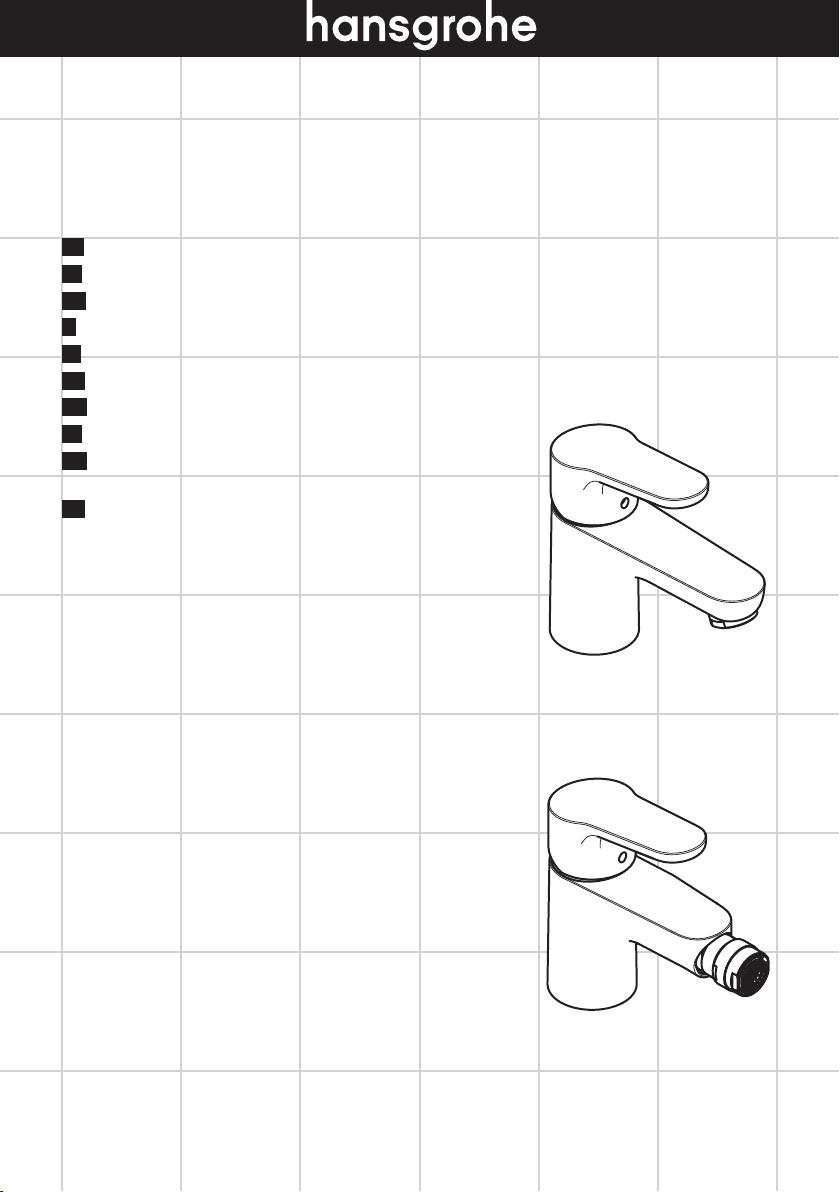

Talis Puro
31628000
Talis Puro
31627000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Montage siehe Seite 12
Maße (siehe Seite 16)
Dichtung #98996000
(siehe Seite 12)
Justierung (siehe Seite 15)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.

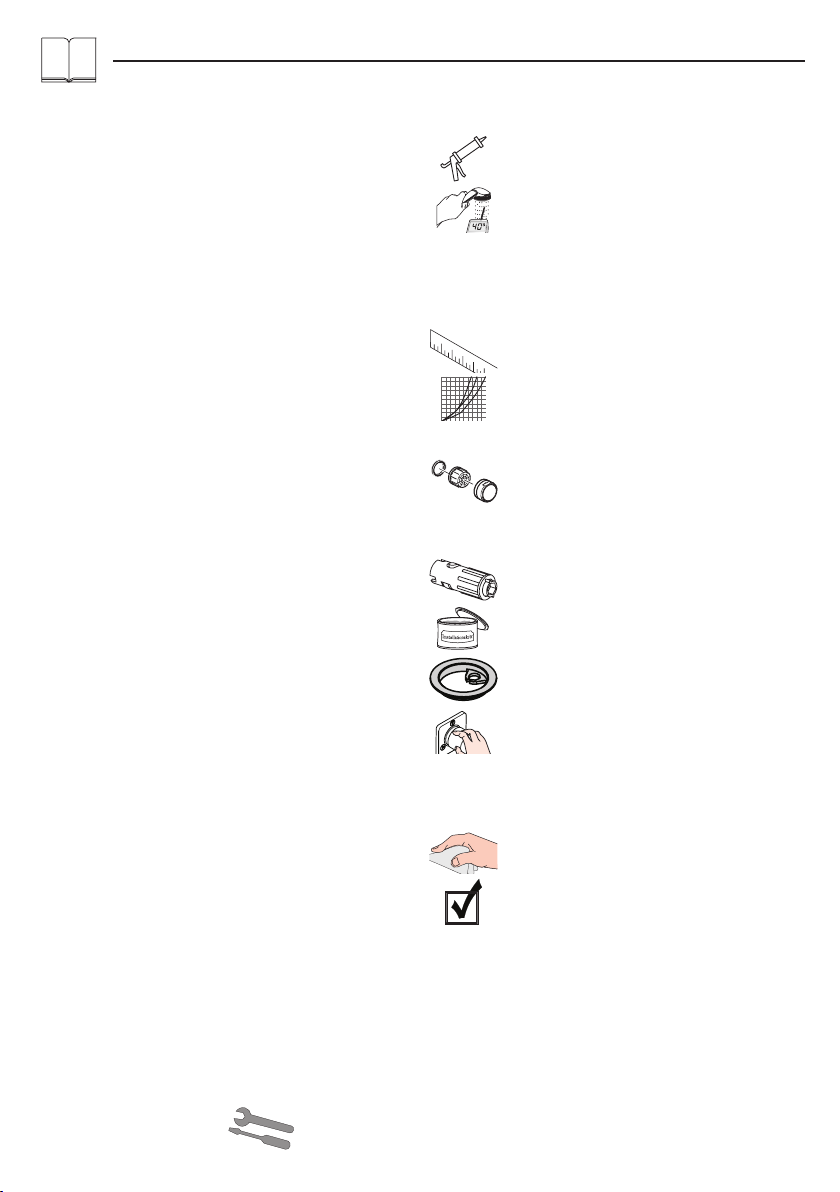

Symbolerklärung
Durchflussdiagramm
(siehe Seite 16)
 mit EcoSmart®
 ohne EcoSmart®
Prüfzeichen (siehe Seite 20)
Kein essigsäurehaltiges Silikon verwenden!
Serviceteile (siehe Seite 18)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000 (siehe Seite
13)
Installationskitt (siehe Seite 13)
Reinigung
siehe beiliegende Broschüre
Bedienung (siehe Seite 17)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Montage voir pages 12
Dimensions (voir pages 16)
joint #98996000
(voir pages 12)
Etalonnage (voir pages 15)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Description du symbole
Diagramme du débit
(voir pages 16)
 avec EcoSmart®
 sans EcoSmart®
Classification acoustique et
débit (voir pages 20)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Pièces détachées (voir pages 18)
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000 (voir pages 13)
Mastic d'installation (voir pages 13)
Nettoyage
voir la brochure ci-jointe
Instructions de service (voir
pages 17)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.

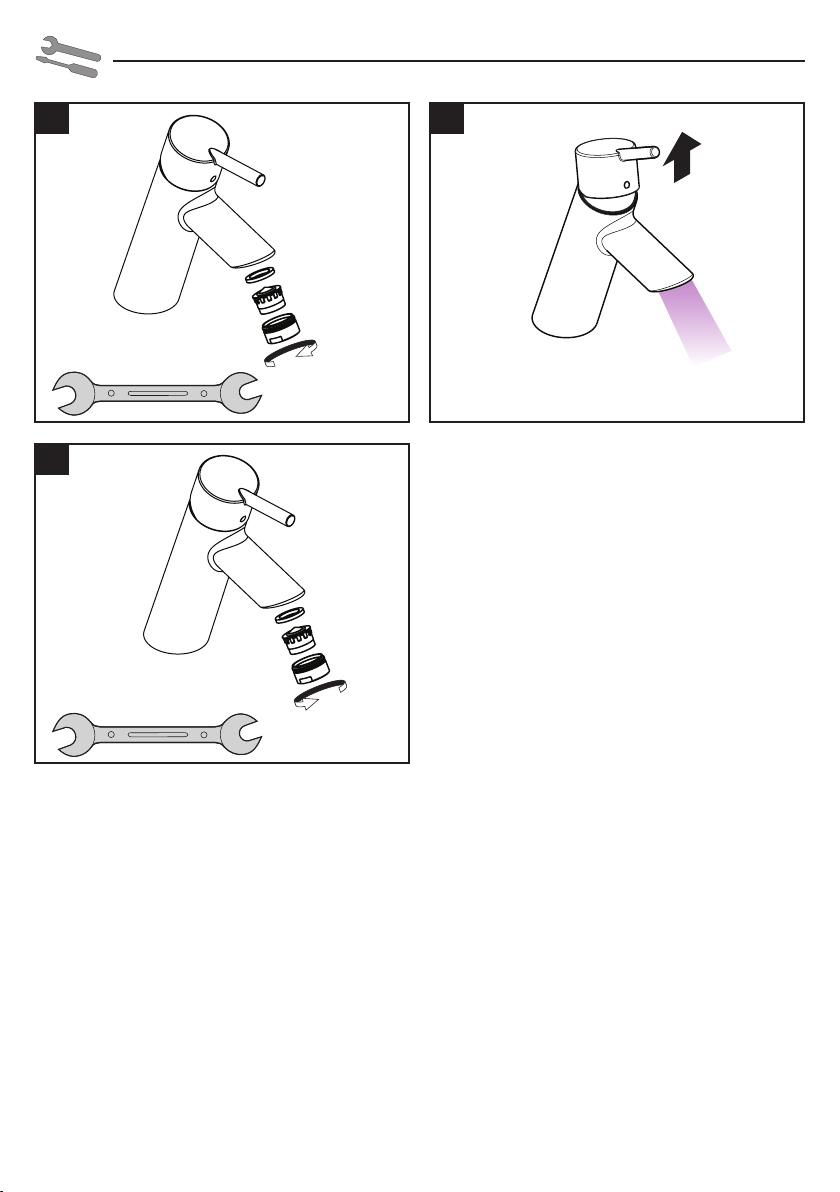

• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Assembly see page 12

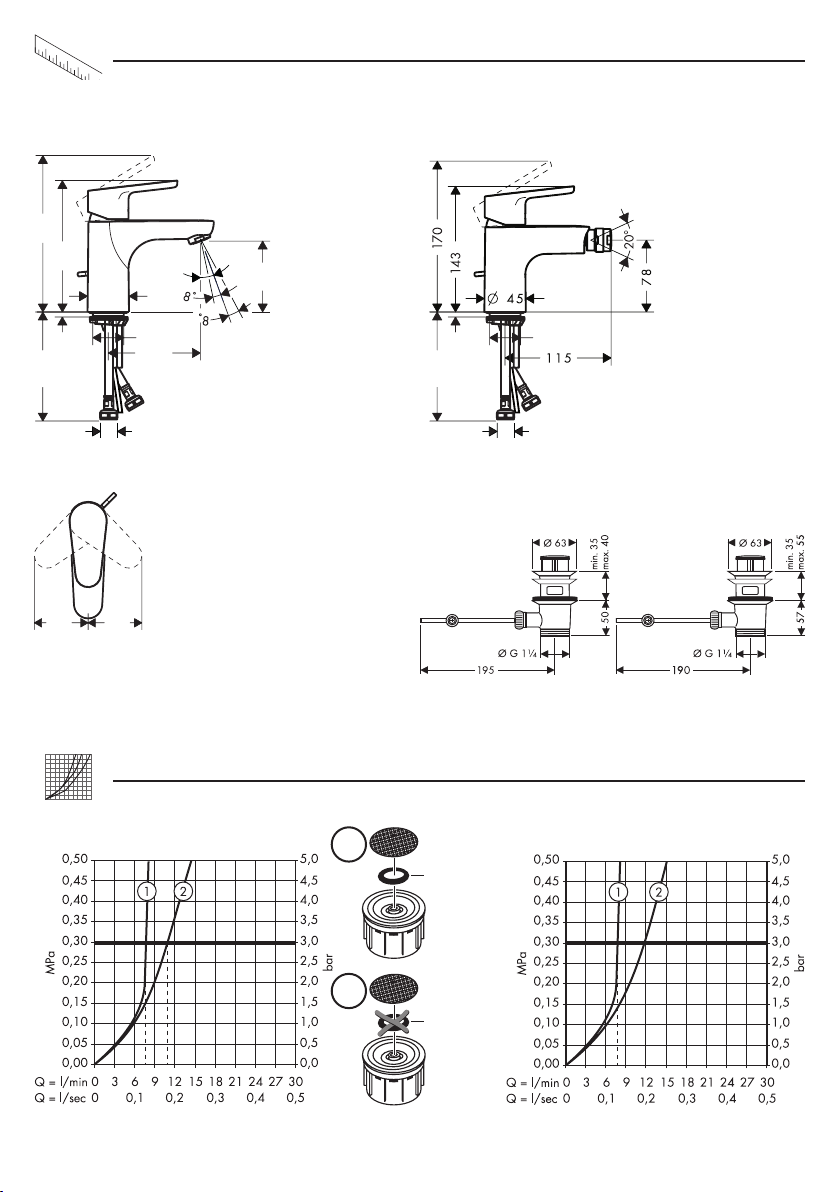

Dimensions (see page 16)
seal #98996000
(see page 12)

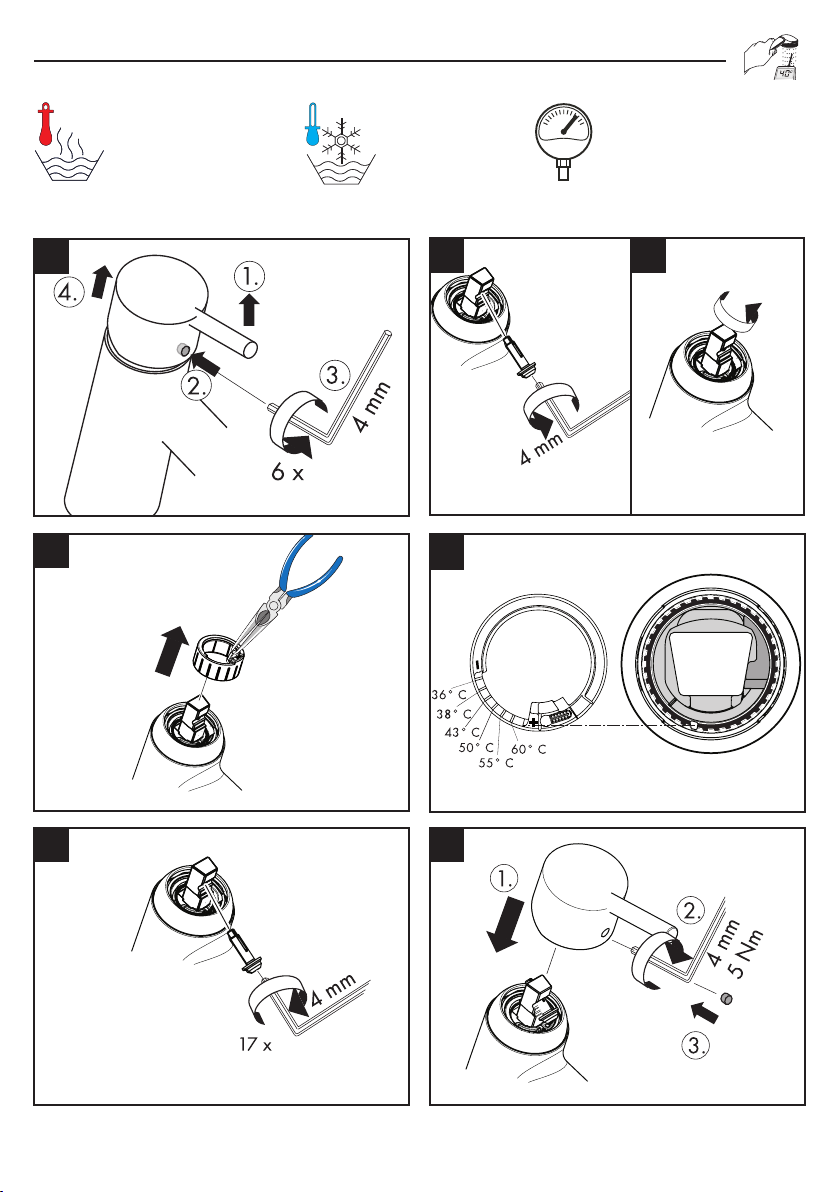

Adjustment (see page 15)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Symbol description
Flow diagram
(see page 16)
 with EcoSmart®
 without EcoSmart®
Test certificate (see page 20)
Do not use silicone containing acetic acid!
Spare parts (see page 18)
Special accessories (order as an
extra)
special tool #58085000 (see page 13)
Installation putty (see page 13)
Cleaning
see enclosed brochure

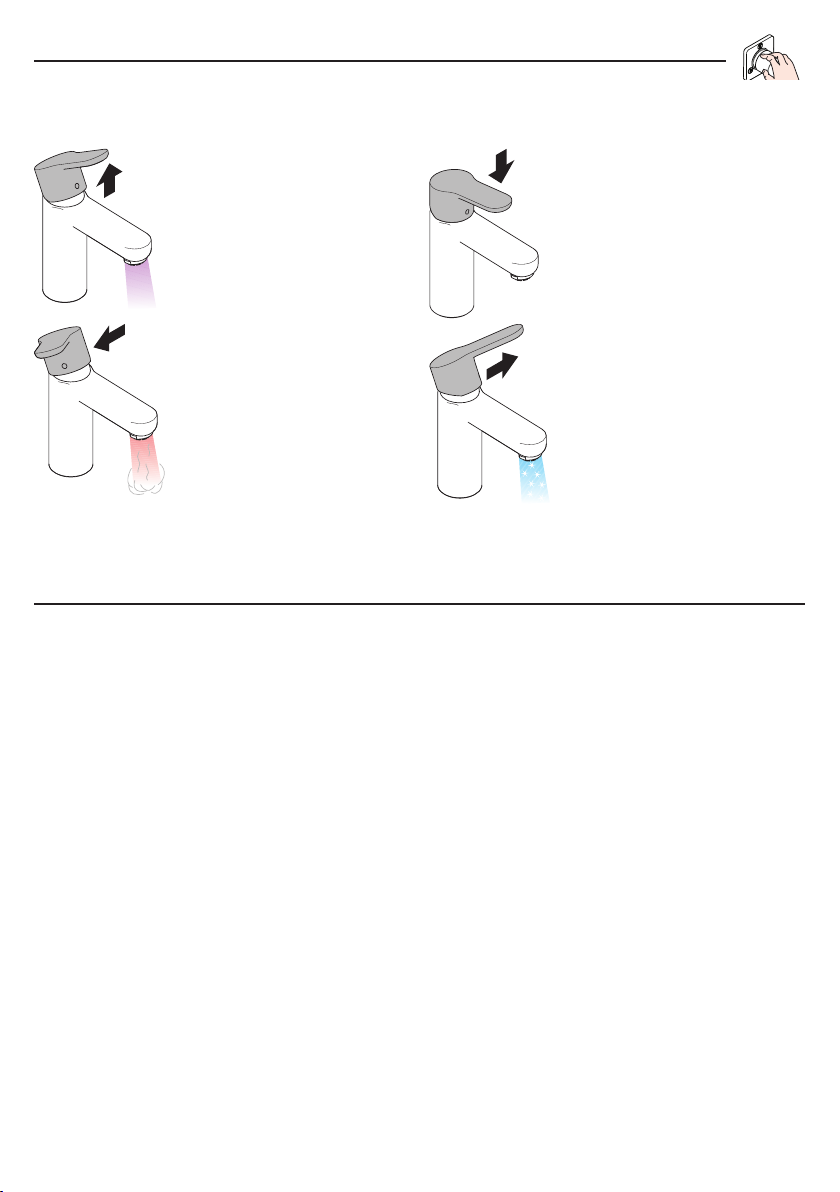

Operation (see page 17)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Montaggio vedi pagg. 12
Ingombri (vedi pagg. 16)
guarnizione #98996000
(vedi pagg. 12)
Taratura (vedi pagg. 15)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Descrizione simbolo
Diagramma flusso
(vedi pagg. 16)
 con EcoSmart®
 senza EcoSmart®
Segno di verifica (vedi pagg. 20)
Non utilizzare silicone contenente acido
acetico!
Parti di ricambio (vedi pagg. 18)
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000 (vedi
pagg. 13)
Mastice d'installazione (vedi pagg. 13)
Pulitura
vedi il prospetto accluso
Procedura (vedi pagg. 17)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Montaje ver página 12
Dimensiones (ver página 16)
Junta #98996000
(ver página 12)
Ajuste (ver página 15)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Descripción de símbolos
Diagrama de circulación
(ver página 16)
 con EcoSmart®
 sin EcoSmart®
Marca de verificación (ver pági-
na 20)
No utilizar silicona que contiene ácido
acético!
Repuestos (ver página 18)
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000 (ver página
13)
Masilla (ver página 13)
Limpiar
ver el folleto adjunto
Manejo (ver página 17)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Montage zie blz. 12
Maten (zie blz. 16)
dichting #98996000
(zie blz. 12)
Instellen (zie blz. 15)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 16)
 met EcoSmart®
 zonder EcoSmart®
Keurmerk (zie blz. 20)
Gebruik geen zuurhoudende silicone!
Service onderdelen (zie blz. 18)
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000 (zie blz. 13)
Kit (zie blz. 13)
Reinigen
zie bijgevoegde brochure
Bediening (zie blz. 17)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Montering se s. 12
Målene (se s. 16)
Pakning #98996000
(se s. 12)
Forindstilling (se s. 15)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 16)
 med EcoSmart®
 uden EcoSmart®
Godkendelse (se s. 20)
Der må ikke benyttes eddikesyreholdig
silikone!
Reservedele (se s. 18)
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000 (se s. 13)
Kitt (se s. 13)
Rengøring
se venligst den vedlagte brochure
Brugsanvisning (se s. 17)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
8

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Montaż patrz strona 12
Wymiary (patrz strona 16)
Uszczelka #98996000
(patrz strona 12)
Ustawianie (patrz strona 15)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Opis symbolu
Schemat przepływu
(patrz strona 16)
 z EcoSmart®
 bez EcoSmart®
Znak jakości (patrz strona 20)
Nie stosować silikonów zawierających kwas
octowy!
Części serwisowe (patrz strona 18)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000 (patrz
strona 13)
Kit instalatorski (patrz strona 13)
Czyszczenie
patrz dołączona broszura
Obsługa (patrz strona 17)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
9

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Монтаж см. стр. 12
Размеры (см. стр. 16)
Уплотнение #98996000
(см. стр. 12)
Подгонка (см. стр. 15)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Описание символов
Схема потока
(см. стр. 16)
 C EcoSmart®
 Без EcoSmart®
Знак технического контроля
(см. стр. 20)
Не применяйте силикон, содержащий
уксусную кислоту.
Κомплеκт (см. стр. 18)
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Монтажный ключ #58085000 (см. стр. 13)
Монтаж подводки (см. стр. 13)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 17)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
10

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Montering se sidan 12
Måtten (se sidan 16)
Packning #98996000
(se sidan 12)
Justering (se sidan 15)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Symbolförklaring
Flödesschema
(se sidan 16)
 med EcoSmart®
 utan EcoSmart®
Testsigill (se sidan 20)
Använd inte silikon som innehåller ättiksyra!
Reservdelar (se sidan 18)
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel #58085000 (se sidan 13)
Installationskitt (se sidan 13)
Rengöring
se den medföljande broschyren
Hantering (se sidan 17)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
11

12
SW 9 mm
6
1 2
5
3 4
1.
2.
1.
2.
98996000
7 Nm
SW 19 mm
(4 Nm)

13
58085000
max.
7 Nm
58085000
max.
7 Nm
11
12 13
50 Ncm
12 10
789
10
12

14
14
16
15
SW 22 mm > 2 min
SW 22 mm
2 Nm

15
Justierung
+
2
13
45
67
60 °C 10 °C 0,3 MPa
0,3 МПа

16
Talis Puro
31627000
9413900794139000
Talis Puro
31628000
Talis Puro
31627000
Talis Puro
31627000 / 31628000
max. 40
Ø34
390
G3/8
Talis Puro
31628000
63 63
Ø 45
75
170
143
100
20°
max. 40
Ø34
390
G3/8
EcoSmart
EcoSmart
1
2

17
öffnen / ouvert / open / aperto /
abierto / open / åbne / otworzyć /
открыть / öppna
schließen / fermé / close / chiudere /
cerrar / sluiten / lukke / zamknąć /
закрыть / stänga
warm / chaud / hot / caldo /
caliente / warm / varmt / ciepła /
горячая / varmt
kalt / froid / cold / freddo / frío /
koud / koldt / zimna / холодная /
kallt
Talis Puro
31627000 / 31628000

18
97406000
92730000
96016000
95656000
96338000
97209000
92604000
(35x2)
95140000
95008000
98193000
(32x2)
98750000
98186000
(30x2)
97736000
98722000 EcoSmart®
Talis Puro
31627000
95400000
96657000
Talis Puro
31628000
13912000
92036000
94139000
94139007
97206000

19
