Hansa RONDA 03032273 Service manual

www.hansa.com
A021948/0111
HANSARONDA
www.hansa.com
I N DK PL
HUCZPNL
S FIN GR RUS
Montage- und Bedienungsanleitung
Mounting- and operating instructions
Instructions de montage et d’utilisation
Instructiones de montaje y de uso

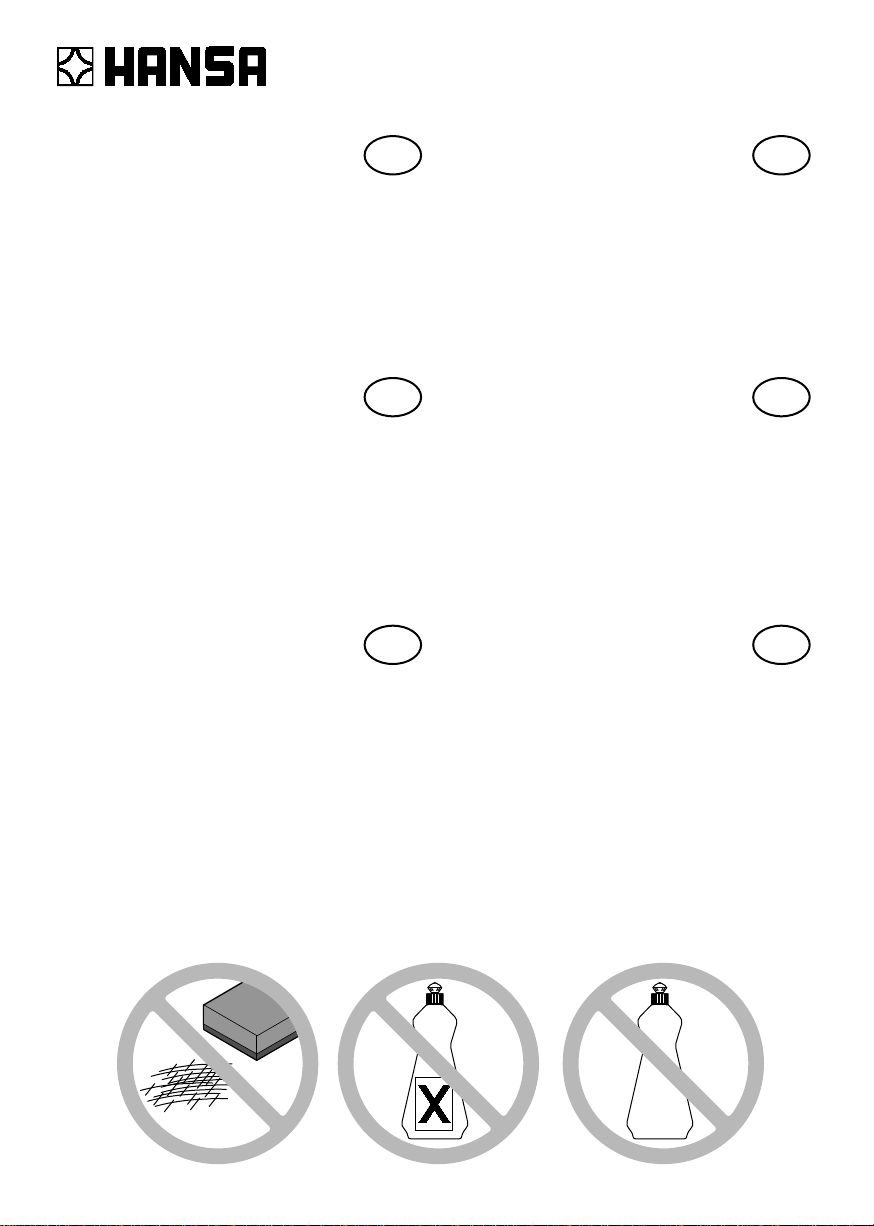

D
GB
F
E
D
GB
F
E
D
GB
F
E

2
Für den Installateur
For the Plumber
Pour l’installateur
Para el instalador
Zur Einhaltung der Geräuschwerte nach DIN 4109 sind bei höheren Drücken als 6 bar Druckminderer
in die Hauptleitung einzubauen
To comply with the noise levels in accordance with DIN 4109, pressure reducers need to be fitted in the main
pipe when the pressure is greater than 6 bar
Pour respecter les valeurs de bruit selon DIN 4109, s‘il y a des pressions supérieures à 6 bars, monter un
détendeur dans la conduite principale
Para cumplir con los valores de ruido según DIN 4109 se tendrá que instalar un manorreductor en la tubería
principal si las presiones son superiores a los 6 bares.
Vor Einbau der Armatur Rohrleitung gut spülen
Flush pipes well before installing mixer
Purger l’installation avant la pose de la robinetterie
Antes de colocar el monobloc purgar la instalación
Allgemein anerkannte Regeln der Technik sind einzuhalten.
Please observe any recognised general technical rules.
Priére de respecter les régles générales de la technique reconnues
Observar las reglas técnicas generales establecidas.
Bei Frostgefahr Patrone entfernen und Anlage entleeren.
In case of danger of frost, remove cartridge and drain unit.
En cas de danger de gel, enlever la cartouche et purger l’installation.
En caso de peligro de hielo, sacar el cartucho y vaciar la instalación.
HANSA Produkte sind ausschließlich durch einen sanitären Fachhandwerker zu montieren.
HANSA products may only be fitted by a qualified plumber.
Les produits HANSA doivent ìtre montés exclusivement par un artisan spécialisé en sanitaires.
Los productos HANSA deben ser montados exclusivamente por un técnico especialista en instalaciones sanitarias

3
329
M33x1,5 max.45
148
22°
262
164
G3/8
358
ø46,5
92
0303 2273
Einbaumaße
Installation dimensions
Dimensions d’encastrement
Dimensiones de instalación

4
0,3 MPa
(3 bar/43,5 psi)
min. 0,1 MPa (1 bar / 14,5 psi)
opt. 0,3 MPa (3 bar / 43,5 psi)
max. 1,0 MPa (10 bar / 232 psi)
opt. 40-65°C / 104-149°F
max. 90°C / 194°F
3 bar
°C / °F
19 mm
2 x M 6 x 25
opt.: 0,1 MPa-0,5 MPa (1-5 bar / 14,5-72,5 psi)
min.: 0,1 MPa (1 bar / 14,5 psi)
max.: 1 MPa (10 bar / 145 psi)
0,5 MPa (5 bar / 72,5 psi)
Montage
Mounting
Instructions
Instrucciones
Technische Daten • Technical details • Dates techniques • Datos técnicos

5
2,5 mm
59 913 075
30 mm
Montage
Mounting
Instructions
Instrucciones
Auswechseln der Patrone
Exchanging the control cartridge
Remplacement de la cartouche
Cambio del cartucho
Zulaufleitungen absperren
Shut off supply pipes
Fermer les conduites d’arrivée
Cerrar los conductos de llegada
Technische Änderungen vorbehalten
Subject to technical alteration
Sous réserve de modifications techniques
Derechos reservados para efectuar
modificaciones técnicas
