Harvia sentiotec just sauna fin User manual

Version 05/15 Ident-Nr. 1-026-970
DE
EN
FR
IT
NL
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Saunasteuerung
just sauna fin
JUST-105D-FI / JUST-105W-FI

WORLD OF WELLNESS
Inhaltsverzeichnis
1. Zu dieser Anleitung 5
2. Wichtige Hinweise zu Ihrer Sicherheit 6
2.1. Bestimmungsgemäßer Gebrauch 6
2.2. Sicherheitshinweise für den Monteur 6
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Zubehör 9
3.3. Produktfunktionen 9
3.4. Fühler-Betriebsarten 10
4. Montage 11
4.1. Leistungsteil montieren 12

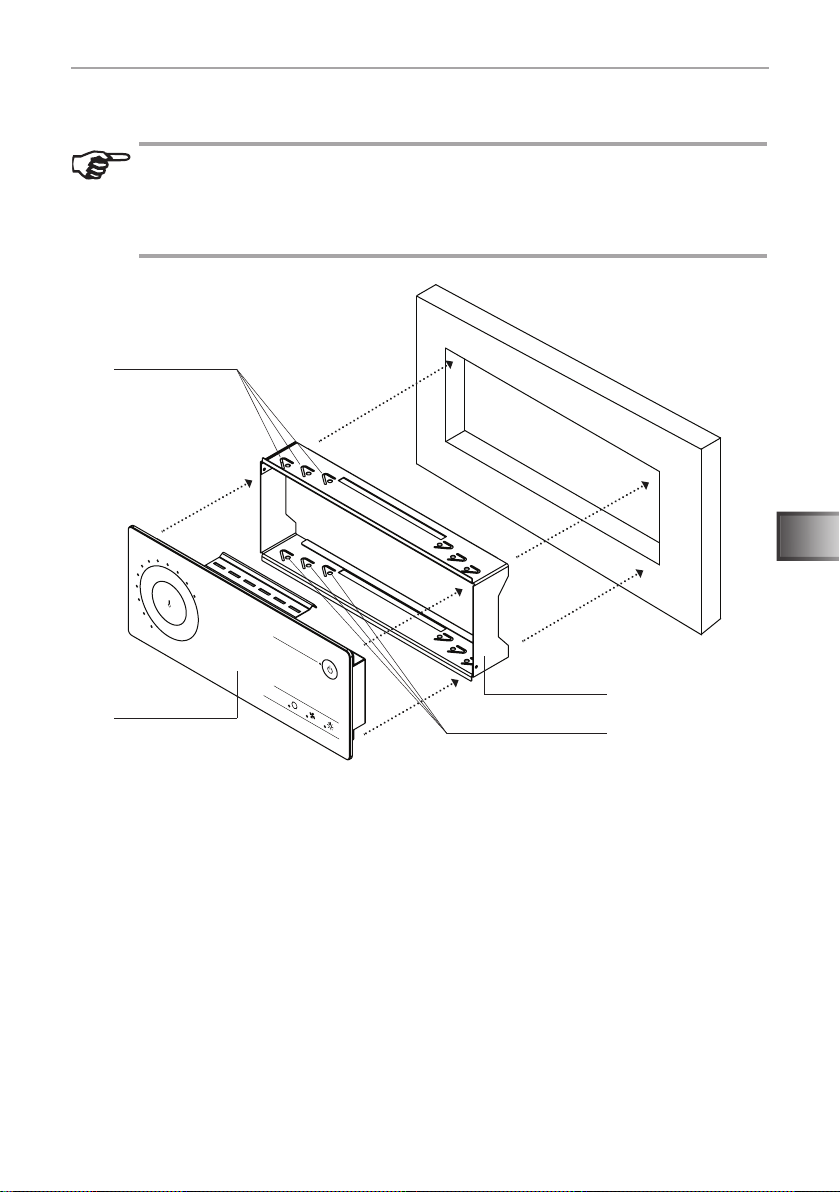

4.2. Bedienteil montieren 13
4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren 14
4.4. Bankfühler F2 montieren 15
4.5. Folien-Fühler (optional) montieren 16
5. Elektrischer Anschluss 17
5.1. Versorgungsleitung und Ofenleitung anschließen 18
5.2. Bedienteil anschließen 18
5.3. Licht anschließen 18
5.4. Lüfter (optional) anschließen 19
5.5. Zusatzausgang (optional) anschließen 19
5.6. Leistungserweiterung (optional) anschließen 19
5.7. Ofenfühler F1 anschließen 20
5.8. Bankfühler F2 anschließen 20
5.9. Folienfühler (optional) anschließen 20
5.10. Statusausgang 20
5.11. Installation abschließen 20

WORLD OF WELLNESS
DE
6. Prüfungen durchführen 21
7. Anschlussplan 23
8. Inbetriebnahme 24
8.1. Lüfter-Betriebsmodus einstellen 24
8.2. Ein-Fühlerbetrieb aktivieren 25
8.3. Phasenrollierung aktivieren/deaktivieren 25
8.4. Licht-Betriebsmodus einstellen 25
8.5. Folien-Fühler aktivieren/deaktivieren 26
8.6. Statusausgang 26
8.7. Betriebsmodus des Zusatzausgangs einstellen 26
9. Bedienelemente 27
9.1. Am Leistungsteil 27
9.2. Am Bedienteil 27
9.3. Das Touch-Wheel 28
9.4. Skalierung des Touch-Wheels 28
9.5. Leistungsstufen-Anzeige 29
10.Bedienung 30
10.1. Licht am Leistungsteil einschalten
(Reinigungsbeleuchtung) 30
10.2. Leistungsteil einschalten 30
10.3. Bedienteil aktivieren 30
10.4. Sauna starten 31
10.5. Sauna ausschalten 31
10.6. Zusatzausgang einschalten 31
10.7. Zusatzgerät ausschalten 32

WORLD OF WELLNESS
10.8. Licht einschalten 33
10.9. Licht ausschalten 33
10.10.Lüfter einschalten 34
10.11.Lüfter ausschalten 34
10.12.Bedienteil deaktivieren 35
10.13.Leistungsteil ausschalten 35
11.Reinigung und Wartung 36
11.1. Reinigung 36
11.2. Wartung 36
12.Entsorgung 36
13.Problemlösung 37
14.Sicherungen 38
15.Technische Daten 39

WORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 5/40
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie
sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen
zu Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Sie  nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

WORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 6/40
2.Wichtige Hinweise zu Ihrer Sicherheit
Die Saunasteuerung just sauna n ist nach anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln. Beachten Sie auch die Sicherheitshinweise der ange-
schlossenen Geräte.
2.1. Bestimmungsgemäßer Gebrauch
Die Saunasteuerung just sauna n dient ausschließlich zum Steuern
und Regeln von Saunaöfen, Beleuchtungs- und Lüftungsgeräten
im privaten Bereich gemäß den technischen Daten.
Die Saunasteuerung just sauna n ist nur zur Montage außerhalb
der Saunakabine geeignet.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien
Zustand durchgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.

WORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 7/40
●Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m
Höhe oder gemäß den Empfehlungen des Kabinenherstellers
zu montieren. Die Umgebungstemperatur muss im Bereich von
-10 °C und 40 °C liegen.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströ-
mende Luft beein usst wird.
●Die Ofen-Zuleitung muss einen Querschnitt von mindestens
2,5 mm2aufweisen und bis 150 °C temperaturbeständig sein.
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.
2.3. Sicherheitshinweise für den Anwender
● Die Saunasteuerung just sauna  n darf nicht von Kindern unter
8 Jahren verwendet werden.
●Die Saunasteuerung just sauna  n darf von Kindern über 8 Jahren,
von Personen mit verringerten psychischen, sensorischen oder
mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung
und Wissen unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.

WORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 8/40
●Kinder dürfen nicht mit der Saunasteuerung spielen.
●Kinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen
oder warten, wenn sie beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf oder
vor dem Infrarot-Strahler liegen, bevor Sie die Saunasteuerung
einschalten.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 9/40
3.Produktbeschreibung
3.1. Lieferumfang
●Bedienteil
●Leistungsteil
●Ofenfühler mit integrierter Übertemperatur-Sicherung (F1)
●Bankfühler (F2)
●Fühlerleitungen
●Montagematerial
3.2. Zubehör
●Folienfühler (Artikelnummer: P-ISF-FF)
●Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30)
●Sicherheitsabschaltung (Artikelnummer: HT-SWL)
3.3. Produktfunktionen
Die Saunasteuerung just sauna  n verfügt über folgende Funktionen:
●Regeln von Saunaöfen bis 10,5 kW im Temperaturbereich von 55 °C bis 110 °C.
●Mit einer Leistungserweiterung kann die maximale Heizleistung von 10,5 kW
auf 18 kW oder 30 kW erhöht werden.
●Wahlweise Dimmen oder Schalten eines Kabinenlichtes (bis 100 W)
●Wahlweise Dimmen oder Schalten eines Lüfters (bis 100 W)
●Wahlweise Dimmen (bis 500 W) oder Schalten (bis 3,5 kW) eines Zusatz-
ausgangs
Der Zusatzausgang hat keine Übertemperatur-Sicherung. Deshalb dürfen am
Zusatzausgang nur eigensichere Geräte betrieben werden.
– Wenn an den Zusatzausgang Infrarot-Strahler angeschlossen werden,
müssen diese über eine Übertemperatur-Sicherung verfügen. Wir
empfehlen die Verwendung folgender Infrarot-Strahler:
●DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R,
WIR-750-R, DIR-1300-R, WIR-1300-R
●ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R

WORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 10/40
– Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten
angeschlossen wird, muss der Folienfühler P-ISX-FF verwendet werden
und bei der Inbetriebnahme aktiviert werden (siehe 8.5. Folien-Fühler
aktivieren/deaktivierenauf Seite 26):
●IR-WP-100, IR-WP-175, IR-WP-390, IR-WP-510
●IR-WPHL-100, IR-WPHL-175, IR-WPHL-390, IR-WPHL-510
●Automatische Heizzeitbegrenzung
Wenn das Bedienteil 6 h ohne Unterbrechung in Betrieb war, schaltet die
Saunasteuerung aus Sicherheitsgründen alle Verbraucher aus. Das Bedienteil
geht in den Ruhezustand.
●Statusausgang
●Übertemperatur-Sicherung
Die Übertemperatur-Sicherung bendet sich im Fühlergehäuse des Ofenfühlers.
Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe-
ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den
Saunaofen automatisch ab.
3.4. Fühler-Betriebsarten
Die Saunasteuerung kann mit einem oder mit zwei Temperaturfühlern betrieben
werden.
Ein-Fühlerbetrieb (F1)
Der Ein-Fühlerbetrieb muss bei der Inbetriebnahme aktiviert werden (siehe 8.2.
Ein-Fühlerbetrieb aktivieren auf Seite 25).
Im Ein-Fühlerbetrieb wird die Saunasteuerung nur mit dem Ofenfühler mit Über-
temperatur-Sicherung (F1-Fühler) betrieben. Im Ein-Fühlerbetrieb zeigt die Sau-
nasteuerung nur die Soll-Temperatur an. Die Ist-Temperatur wird nicht angezeigt.
Zwei-Fühlerbetrieb mit Bankfühler (F2)
Der zweite Temperaturfühler wird oberhalb der hinteren Saunabank (Bankfühler)
montiert. Im Zwei-Fühlerbetrieb zeigt die Saunasteuerung als Ist-Temperatur jene
Temperatur an, die vom Bankfühler gemessen wird.

WORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 11/40
4.Montage
Beachten Sie bei der Montage der Saunasteuerung folgende Punkte:
●Das Leistungsteil und das Bedienteil sind außerhalb der Saunakabine oder
gemäß den Empfehlungen des Kabinenherstellers zu montieren.
●Die Umgebungstemperatur muss im Bereich von -10 °C und +40 °C liegen.
●Alle Fühler dürfen nur mit den beiliegenden Fühlerleitungen, die bis 150 °C
temperaturbeständig sind, angeschlossen werden.
ACHTUNG!
Schäden am Gerät
Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt
mit Wasser das Gerät beschädigen.
●Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine
maximale Luftfeuchte von 95% nicht überschritten wird.
Die Fühlerleitungen dürfen unter folgenden Bedingungen verlängert
werden:
●Verwendung einer bis 150 °C beständigen Silikonleitung.
●Der Mindestquerschnitt der Leitung beträgt 0,5 mm2.
●Die Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.
ACHTUNG!
Störquellen beeinträchtigen die Signalübertragung
●Verlegen Sie alle Fühlerleitungen getrennt zu anderen Netzleitungen und
Steuerleitungen.
●Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

WORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 12/40
Abb.1 Position der Aufhängevorrichtung und der Montage-
öffnungen (Maße in mm)
C
4.1. Leistungsteil montieren
1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis
zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben
müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
2. Drücken Sie die Schnappverschlüsse Cmit einem Schraubendreher leicht
ein und nehmen Sie den Gehäusedeckel ab (siehe Abb.2).
3. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung Aauf
die montierten Kreuzschlitzschrauben (siehe Abb.1).
4. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in die unteren Befesti-
gungsöffnungen Bein (siehe Abb.1).
82
80
34
175
145
34
43
40
A
B
Abb.2 Abnahme des Gehäusedeckels

WORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 13/40
Für Wandstärken bis 18 mm kann der Montagerahmen mit den Fixierla-
schen D befestigt werden. Bei größeren Wandstärken muss der Monta-
gerahmen mit Hilfe von Schrauben befestigt werden, die in die Befesti-
gungsöffnungen Bgedreht werden.
CBedienteil
D Fixierlaschen
Abb.3 Montage des Bedienteils
A
C
D
B
AMontagerahmen
BBefestigungsöffnungen
4.2. Bedienteil montieren

WORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 14/40
Zur Montage des Bedienteils führen Sie folgende Schritte durch:
1. Bereiten Sie den Montageauschnitt (213 x 82 mm) in der Saunawand vor
2. Setzen Sie den Montagerahmen Ain den Montageausschnitt ein.
3. Fixieren Sie den Montagerahmen, in dem Sie die Fixierlaschen Dmit einem
Schraubendreher nach außen biegen.
4. Verlegen Sie das RJ-12-Kabel in der Kabinenwand vom Montageort des
Leistungsteils bis zum Montageausschnitt für das Bedienteil.
5. Stecken Sie den Stecker des RJ-12-Kabels in die Anschlussbuchse auf der
Rückseite des Bedienteils.
6. Setzten Sie das Bedienteil Cin den Montagerahmen Aein.
4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie bei der Montage des Ofenfühlers folgende Punkte:
●Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein-
zuhalten.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinusst wird.
Zur Montage des Ofenfühlers führen Sie folgende Schritte durch (siehe Abb.4):
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen in der Wand der
Saunakabine zum Montageort des Ofenfühlers und xieren Sie die Ofenfühler-
Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung 5gemäß der
Abb.4 an.
4. Legen Sie die Anschlussplatte 2quer (wie in Abb.4 gezeigt) in die Halb-
schalen des Ofenfühlers.

WORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 15/40
5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben 3(9 mm) und prüfen Sie, ob der Ofenfühler fest
geschlossen ist.
6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6(16 mm).
1Halbschalen des Ofenfühlers
2Anschlussplatte
3Kreuzschlitzschrauben (9 mm)
4Ofenfühler
5Ofenfühler-Leitungen
6Holzschrauben (16 mm)
Abb.4 Montage des Ofenfühlers (F1)
rot weiß weiß rot
4.4. Bankfühler F2 montieren
Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon-
tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten.
Zur Montage des Bankfühlers führen Sie folgende Schritte durch:
1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine
zum Montageort des Bankfühlers und  xieren Sie die Bankfühler-Leitungen
mit Leitungsschellen.

WORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 16/40
2. Ziehen Sie die beiden Halbschalen des Bankfühlers auseinander.
3. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden
mittleren Klemmen der Anschlussplatte an.
4. Legen Sie die Anschlussplatte quer in die Halbschalen des Bankfühlers.
5. Schließen Sie die Halbschalen und verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben (9 mm).
6. Prüfen Sie, ob der Bankfühler fest geschlossen ist.
7. Montieren Sie den Bankfühler an der Kabinenwand mit den beiden beilie-
genden Holzschrauben (16 mm). Halten Sie dabei einen Abstand von 15 cm
zur Kabinendecke ein.
4.5. Folien-Fühler (optional) montieren
Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten ange-
schlossen wird, muss der Folienfühler P-ISX-FF verwendet werden:
●IR-WP-100
●IR-WP-175
●IR-WP-390
●IR-WP-510
●IR-WPHL-100
●IR-WPHL-175
●IR-WPHL-390
●IR-WPHL-510
●Beachten Sie zur Montage des Folien-Fühlers die Bedienungsanleitung der
Infrarot-Wärmeplatten.
●Der Folien-Fühler muss bei der Inbetriebnahme aktiviert werden (siehe 8.5.
Folien-Fühler aktivieren/deaktivieren auf Seite 26).

WORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 17/40
5.Elektrischer Anschluss
ACHTUNG!
Schäden am Gerät
●Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Leistung des Zusatzausgangs beträgt 3,5 kW.

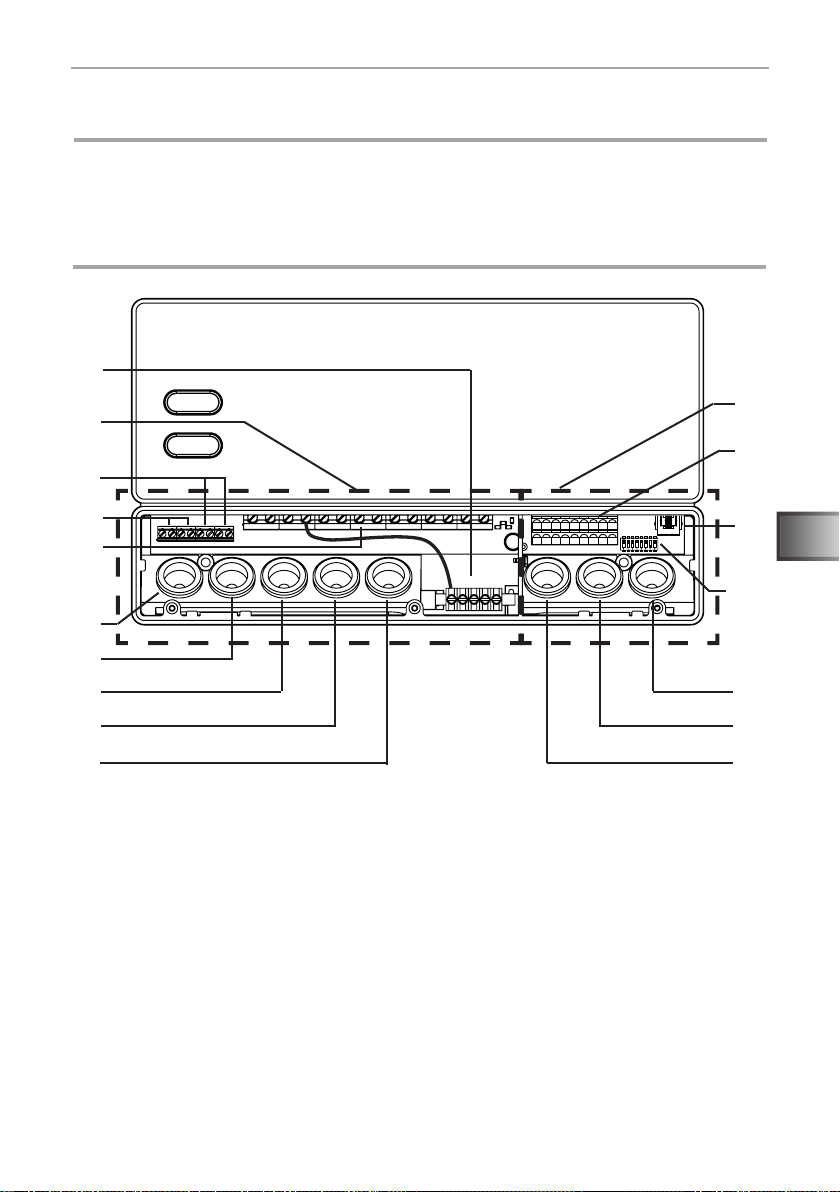

1Anschlussbereich für Kleinspannung
2Klemmleiste für Sicherheitsabschaltung,
Statusausgang und Fühlerleitungen
3Anschlussbuchse für das Bedienteil
4 Funktionswahlschalter
5Kabeldurchführung für Bedienteil, F2- und
Folien-Fühler
6Kabeldurchführung für F1-Fühler und Sta-
tusausgang
7Kabeldurchführung Reserve
8Kabeldurchführung für Zusatzausgang
9Kabeldurchführung für Ofenleitung
aKabeldurchführung für Versorgungsleitung
bKabeldurchführung für Leistungserweiterung
cKabeldurchführung für Licht und Lüfter
dKlemmleiste für Ofen- und Versorgungsleitung
und Zusatzgerät
eKlemmleiste für Licht und Lüfter
fKlemmleiste für Leistungserweiterung
gAnschlussbereich für 230 V / 400 V
hErdungsschiene
1
2
5
4
6
7
c
8
9
a
b
d
e
f
g
3
h

WORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 18/40
Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
●Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise
qualizierte Person ausgeführt werden.
Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie
der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.
●Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
●Die elektrische Versorgung muss als Festanschluss erfolgen.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung ent-
sprechend der Überspannungskategorie III vorzusehen.
●Beachten Sie den Anschlussplan (Abb.5) auf Seite 23.
5.1. Versorgungsleitung und Ofenleitung anschließen
1. Führen Sie die Versorgungs- und die Ofenleitung durch die Kabeldurchfüh-
rungen aund 9 in den Anschlussbereich für 230 V / 400 V g.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste d an. Beachten Sie dabei die Bedienungsanleitung der
jeweiligen Geräte.
5.2. Bedienteil anschließen
1. Führen Sie das Anschlusskabel des Bedienteils durch die Kabeldurchfüh-
rung 5in den Anschlussbereich für Kleinspannung 1.
2. Stecken Sie den Stecker des RJ-12-Kabels in die Anschlussbuchse 3.
5.3. Licht anschließen
1. Führen Sie die Lichtleitung durch die Kabeldurchführung c in den An-
schlussbereich für 230 V / 400 V g.
2. Schließen Sie die Lichtleitung gemäß dem Anschlussplan an die Klemmleis-
te e an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.

WORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 19/40
5.4. Lüfter (optional) anschließen
1. Führen Sie die Lüfterleitung durch die Kabeldurchführung c in den An-
schlussbereich für 230 V / 400 V g.
2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemm-
leiste e an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen
Geräts.
5.5. Zusatzausgang (optional) anschließen
Der Zusatzausgang kann z.B. für Infrarot-Strahler oder Infrarot-Wärmeplatten
genützt werden.
WARNUNG!
Brandgefahr
Der Zusatzausgang hat keine Übertemperatur-Sicherung. Deshalb dürfen
am Zusatzausgang nur eigensichere Geräte betrieben werden.
●Wenn an den Zusatzausgang Infrarot-Strahler angeschlossen werden,
müssen diese über eine Übertemperatur-Sicherung verfügen.
●Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen
werden, muss der Folienfühler P-ISX-FF verwendet werden und bei der
Inbetriebnahme aktiviert werden (siehe 8.5. Folien-Fühler aktivieren/
deaktivieren auf Seite 26).
1. Führen Sie die Anschlussleitung des Zusatzgeräts durch die Kabeldurch-
führungen 8in den Anschlussbereich für 230 V / 400 V g.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste d an. Beachten Sie dabei die Bedienungsanleitung und die
Sicherheitshinweise des jeweiligen Geräts.
5.6. Leistungserweiterung (optional) anschließen
1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh-
rung b in den Anschlussbereich für 230 V / 400 V g.
2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An-
schlussplan an die Klemmleiste fan. Verwenden Sie dabei die Klemme
"ST1" für den Sicherheitskreis und die Klemme "ST2" für den Steuerkreis.
Beachten Sie die Bedienungsanleitung des jeweiligen Geräts.

WORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 20/40
5.7. Ofenfühler F1 anschließen
1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 6in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be-
schriftung "STB" in der Klemmleiste 2 an.
3. Schließen Sie die weißen Ofenfühler-Leitungen an die Klemmen mit der
Beschriftung "F1" in der Klemmleiste 2 an.
5.8. Bankfühler F2 anschließen
1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 5in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung
"F2" in der Klemmleiste 2an.
5.9. Folienfühler (optional) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 5in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Fühlerleitungen die Klemmen mit der Beschriftung "FF"
in der Klemmleiste 2an.
5.10. Statusausgang
An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen
werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als
200 mA Strom bezieht.
Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von
LEDs muss ein geeigneter Vorwiderstand verwendet werden.
5.11. Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene han.
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
