HASE JENA User manual

Jena
Bedienungsanleitung / Mode d´emploi / Istruzioni operative
Instructions for use / Bedieningshandleiding 1

2

R4_01/2011
Bedienungsanleitung S. 4 - 12
Mode d´emploi P. 13 - 19
Istruzioni operative P. 21 - 27
Instructions for use P. 28 - 34
Bedieningshandleiding P. 35 - 42

4
Sehr geehrte Hase Kundin,
sehr geehrter Hase Kunde,
diese Bedienungsanleitung enthält wichtige Informationen zur
Sicherheit und der Bedienung Ihres Kaminofens Jena. Bitte
lesen Sie diese vor der ersten Inbetriebnahme sorgfältig durch.
Ergänzend liegt Ihrem Kaminofen Jena eine allgemeine
Bedienungsanleitung (Teil II) mit weiteren Hinweisen und
nützlichen Tipps im Umgang mit Hase Kaminöfen bei.
Wir wünschen Ihnen viel Freude mit Ihrem Kaminofen Jena.
Ihre
Hase Kaminofenbau GmbH
1. Allgemein
Dieser Abschnitt enthält wichtige Hinweisezum Gebrauch
dieser technischen Dokumentation. Bei der Erstellung der
Texte wurde mit großerSorgfalt vorgegangen. Dennoch sind
wir fürVerbesserungsvorschläge und Hinweise auf Fehler
jederzeit dankbar.
© Hase Kaminofenbau GmbH
1.1 Definition der Warnhinweise
WARNUNG!
Dieses Symbol warnt vor einer möglicherweise
gefährlichen Situation. Das Nichtbeachten
dieser Warnung kann schwere Verletzungen zur
Folge haben oder sogar zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine mögliche
gefährliche Situation hin. Nichtbeachtung kann
Sachschäden oder Verletzungen von Personen
zur Folge haben.
HINWEIS!
Hier finden Sie zusätzliche Anwendungstipps
und nützliche Informationen.
UMWELT!
So gekennzeichnete Stellen geben Informa-
tionen zum sicheren und umweltschonenden
Betrieb sowie zu Umweltvorschriften.
Inhalt Seite
1. Allgemein .............................................................................4
1.1 Definition der Warnhinweise..................................4
2. Bedienungselemente.........................................................5
3. Sicherheitsabstände...........................................................6
4. Brennstoffmenge und Wärmeleistung ..........................6
5. Erste Inbetriebnahme........................................................7
6. Anfeuern...............................................................................7
7. Nachlegen / Heizen mit Nennleistung ..........................8
8. Heizen mit Braunkohlebriketts ........................................8
9. Gluthaltung und erneutes Hochheizen .........................8
10. Heizen mit kleiner Wärmeleistung (Österreich)..........8
11. Entleeren des Aschetresors..............................................9
12. Technische Daten .............................................................10
13. Zusätzliche Angaben für Österreich.............................. 11
14. EG - Konformitätserklärung............................................ 11
15. Typenschild........................................................................12

5

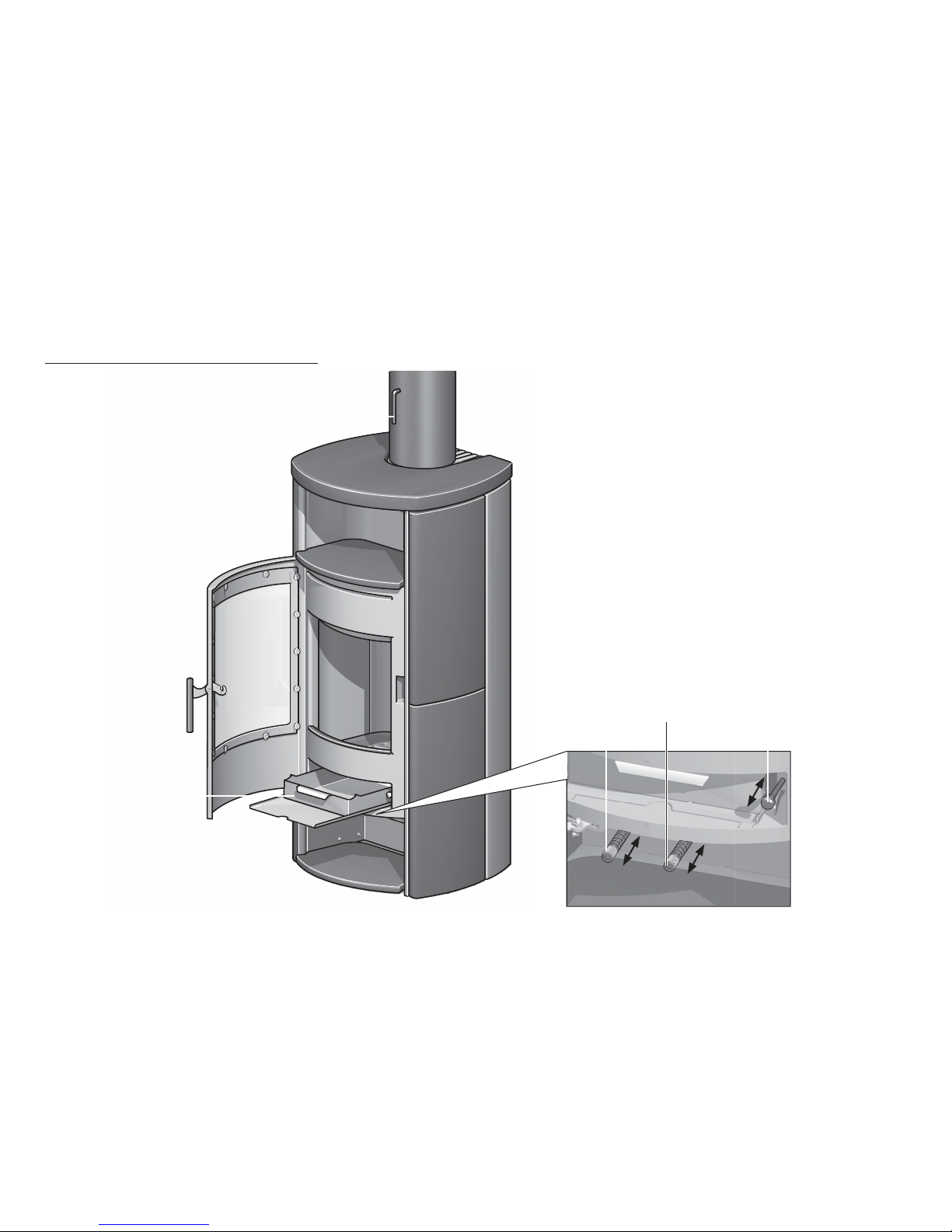

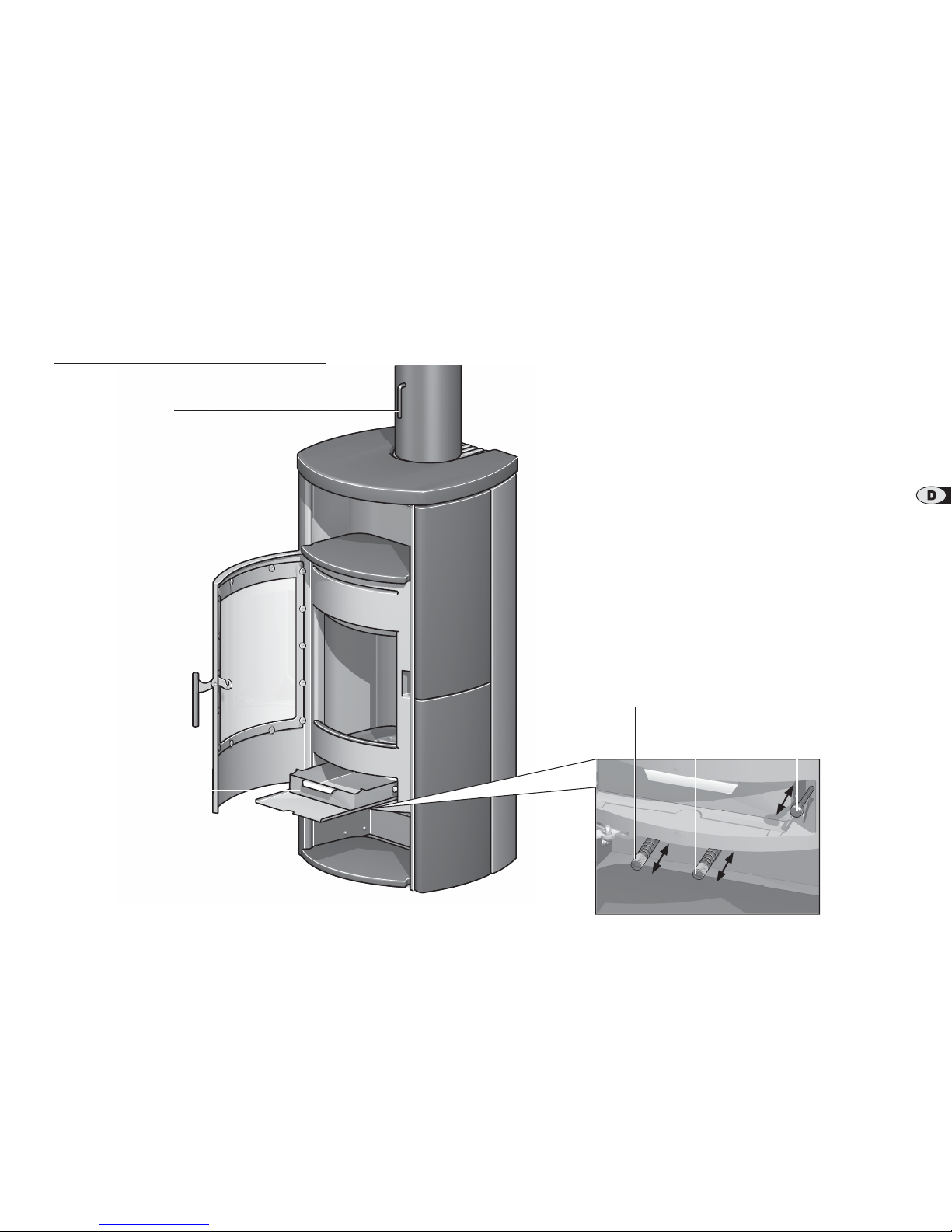

2. Bedienungselemente
Drosselklappe (optional)
Feuerrostbedienung
Sekundärluftschieber
Primärluftschieber
Aschetresor
Feuerrostbedienung
Auf
Auf
Zu
Zu
Auf
Auf
Zu
Zu
Auf
Auf
Zu
Zu

6

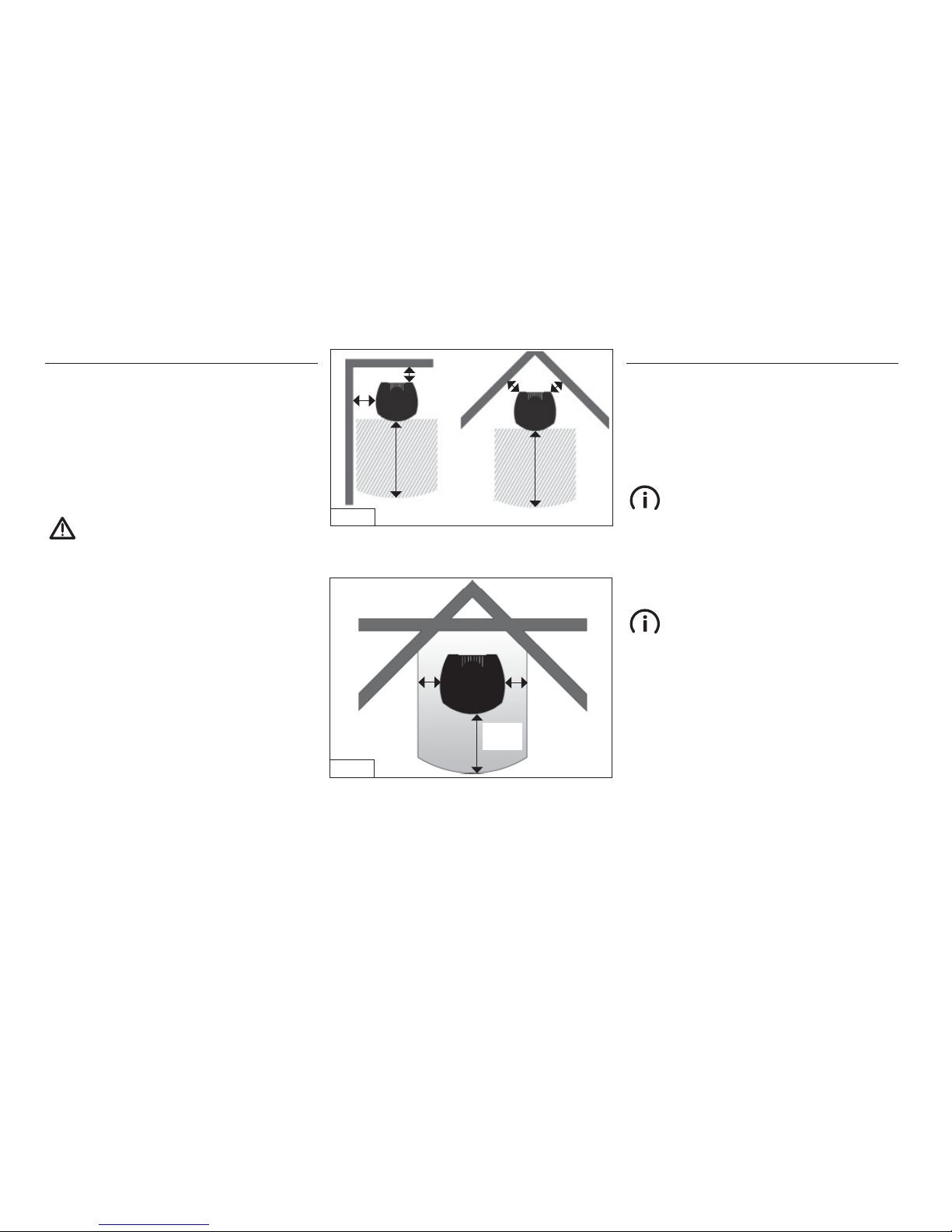

3. Sicherheitsabstände
120 cm vor und 35 cm neben dem Kaminofen darf sich im
Strahlungsbereich der Feuerraumscheibe kein brennbares
bzw. wärmeempfindliches Material (z.B. Möbel, Holz- oder
Kunststoffverkleidungen, Vorhänge usw.) befinden (Abb. 1).
Außerhalb des Strahlungsbereiches sind an den Seiten des Ka-
minofens 20 cm und dahinter 20 cm Abstand zu brennbaren
Materialien einzuhalten (Abb. 1).
WARNUNG!
Bei brennbaren Fußbodenmaterialien (z.B.
Holz, Laminat, Teppich) ist eine Bodenplatte
aus nicht brennbarem Material vorgeschrie-
ben (z.B. Fliesen, Sicherheitsglas, Schiefer,
Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm und
seitlich um mindestens 19 cm überragen
(Abb. 2).
Angaben in cm.
Angaben in cm.
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
19 19
50 Boden-
platte
Abb. 2
Abb. 1
20
35
120
120
20
20
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
4. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hängt davon ab, wie viel
Brennstoff Sie in den Ofen hineinlegen. Achten Sie darauf,
beim Nachlegen nie mehr als maximal 1,7 kg Brennstoff in
den Ofen einzufüllen. Legen Sie mehr ein, besteht die Gefahr
der Überhitzung. Schäden am Kaminofen oder ein Kamin-
brand können die Folge sein.
HINWEIS!
Wenn Sie 1,5 kg Holzscheite mit einer Scheit-
länge von max. 25 cm einlegen, erreichen Sie
bei einer Brenndauer von ca. 45 Minuten eine
Wärmeleistung von ca. 6 kW (bei Braunkoh-
lebriketts 3 Stk. mit insg. ca. 1,6 kg bei ca. 60
min.).
HINWEIS!
Wenn Sie 0,6 kg Holzscheite mit einer Scheit-
länge von ca. 25 cm, einlegen, erreichen Sie
bei einer Brenndauer von ca. 40 Minuten eine
Wärmeleistung von ca. 3,3 kW (bei Braunkoh-
lebriketts 1 Stk. ca. 0,5 kg bei ca. 45 min.).
DerJena ist eineZeitbrand-Feuerstätte, bitte geben Sie immer
nur eine Lage Brennstoff auf.

7
niemand unnötig in den betroffenen Räumen
aufhalten. Sorgen Sie für eine gute Belüftung
und öffnen Sie Fenster und Außentüren. Wenn
notwendig benutzen Sie einen Ventilator zum
schnelleren Luftaustausch.
Sollte beim ersten Heizvorgang die maximaleTemperatur
nicht erreicht worden sein, kann auch später noch kurzzeitig
Geruchsentwicklung auftreten.
6. Anfeuern
In der Anfeuerungsphase können höhere Emissionswerte
auftreten, deshalb soll diese Phase möglichst kurz sein.
Die in derTabelle 1(siehe Abb. rechts) beschriebenen
Schieberstellungen sind eine Empfehlung, die bei den
Normprüfungen ermittelt wurden. Passen Sie, je nach
Witterungsbedingungen und Zugverhalten des Schornsteins,
dieSchieberstellungen Ihres Jena an die vorherrschenden
Gegebenheiten an.
HINWEIS!
Der Jena darf nur geschlossen betrieben
werden. Die Feuerraumtür dürfen Sie nur zum
Nachlegen des Brennstoffes öffnen.
WARNUNG!
Verwenden Sie zum Anzünden niemals Benzin,
Spiritus oder andere brennbare Flüssigkeiten.
5 . Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ihnen kann sich im Inneren
des Ofens Kondensatfeuchte ansammeln, die
unter Umständen zum Wasseraustritt am Ofen
oder an den Rauchrohren führen kann.
Trocknen Sie die feuchten Stellen umgehend
ab.
Die Oberfläche Ihres Kaminofens wird vor der Farbbeschich-
tung mit Strahlgut vorbereitet. Trotz sorgfältiger Kontrolle
können Reste im Ofenkörper verbleiben und sich bei der
Aufstellung Ihres Kaminofens lösen und herausfallen.
HINWEIS!
Um mögliche Schäden zu vermeiden, saugen
Sie die Stahlkügelchen sofort mit dem Staub-
sauger auf.
Bei der ersten Inbetriebnahme jedes Kaminofens kommt es
durch die Hitzeentwicklung zur Freisetzung flüchtiger Bestand-
teile aus der Beschichtung des Ofens, den Dichtbändern und
den Schmierstoffen sowie zu Rauch- und Geruchsentwick-
lungen.
Bei erhöhter Brenntemperatur dauert dieser einmalige
Vorgang ca. 4 bis 5Stunden. Damit Sie diese erhöhte Brenn-
temperatur erreichen, erhöhen Sie die in Kapitel 7„Nach-
legen / Heizen mit Nennwärmeleistung“ empfohlene Brenn-
stoffmenge um ca. 25%.
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu ver-
meiden, sollte sich während dieses Vorganges

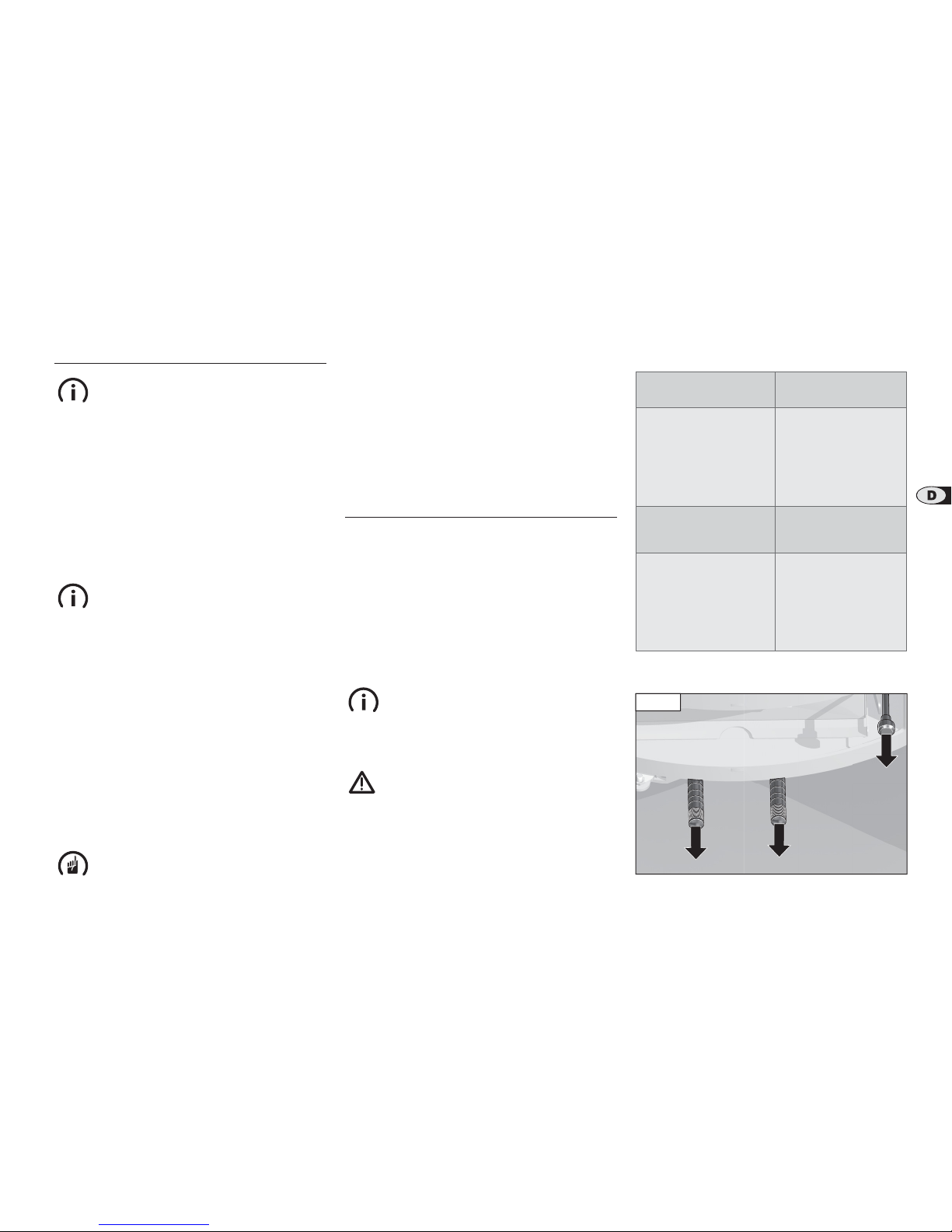

Anfeuern

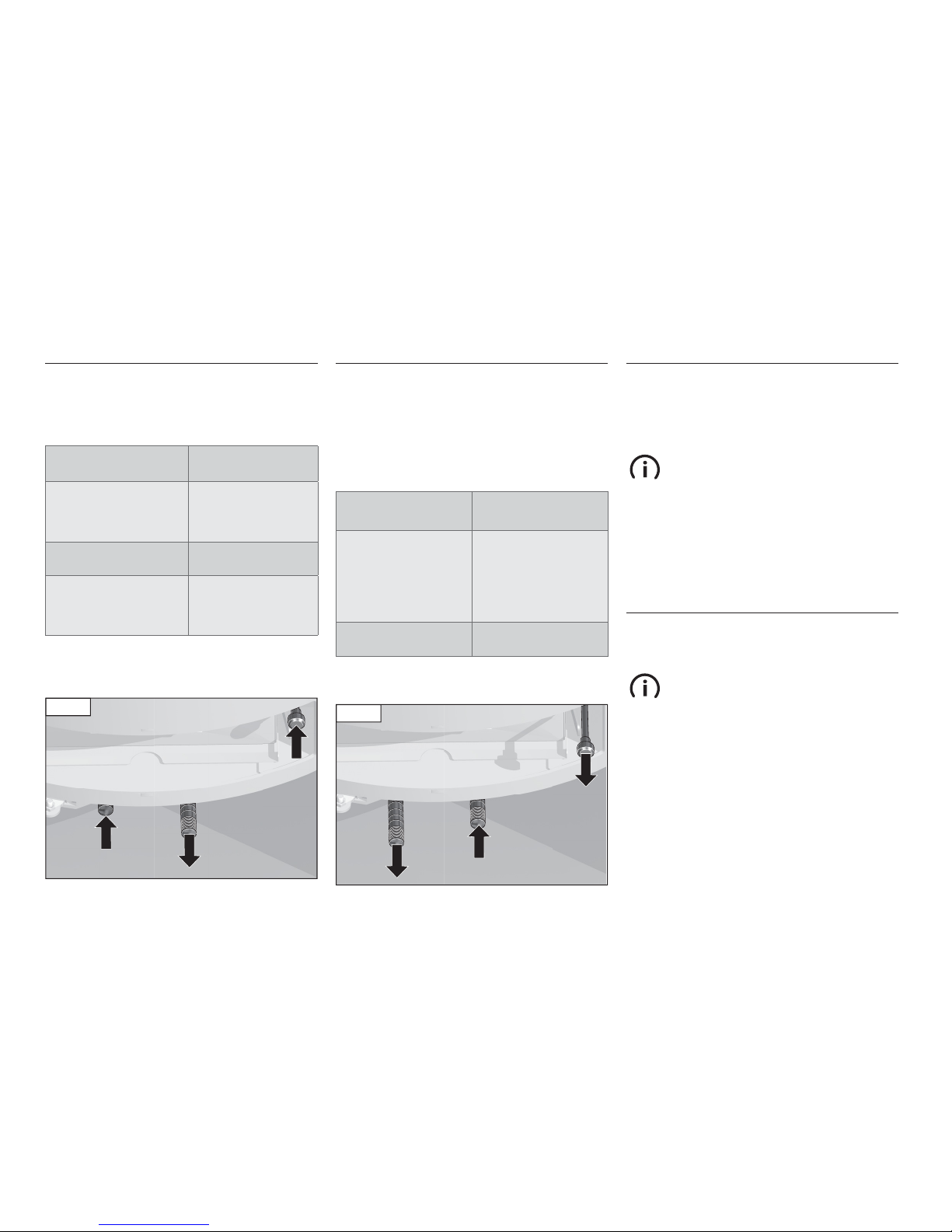

Vorgehensweise Stellung der
Bedienungselemente
Primärluft und Sekundärluft
vollständig öffnen.
Feuerrost öffnen.
Primär- und
Sekundärluftschieber
komplett herausziehen.
(s. Abb.3)
Feuerrostschieber
herausziehen.
Restasche und evtl. unver-
brannte Holzkohle in der Mitte
des Brennraumes anhäufen.
Legen Sie in die Mitte des
Feuerraums 2-3 kleine
Scheite auf diese schichten
Sie die Anzündhilfe und
ca. 0,5 kg Holzspäne.
Anzündhilfe anzünden.
Tab. 1
Abb. 3

8
8 Heizen mit Braunkohlebriketts
Das Anfeuern und das erste Nachlegen sollte mit Holz erfol-
gen, siehe „Anfeuern“. Auf eine kräftige Grundglut legen Sie
dann die ersten zwei bis drei Braunkohlebriketts. Sie sollten
mittig auf dem Rost mit fingerbreitem Abstand liegen und mit
folgenden Einstellungen abgebrannt werden:
Heizen mit Braunkohlebriketts
Vorgehensweise Stellung der
Bedienungselemente
Primärluft vollständig öffnen.
Sekundärluft einstellen.
Primärluftschieber (I)
ganz herausziehen.
Sekundärluftschieber (II)
auf Markierung 2.
(s. Abb.5)
Feuerrost öffnen. Feuerrostschieber
herausziehen.
Tab. 3
Abb. 5
7. Nachlegen / Heizen mit Nennleistung
Das Nachlegen sollte dann erfolgen, wenn die Flammen des
vorherigen Abbrandes gerade erloschen sind.
Nachlegen / Heizen mit Nennleistung
Vorgehensweise Stellung der
Bedienungselemente
Primärluft und Sekun-
därluft einstellen.
Primärluftschieber (I)
schließen, Sekundärluftschie-
ber (II) auf Markierung 3.
(s. Abb.4)
Feuerrost schließen. Feuerrostschieber
hineinschieben.
Zwei Holzscheite von insgesamt
ca. 1,5 kg mit derStirnseite nach
Vorne zeigend einlegen. Nur
eine Lage Brennstoff nachlegen.
Tab. 2
Abb. 4
9. Gluthaltung und erneutes Hochheizen
Warten Sie, bis die Braunkohlebriketts bei den oben beschrie-
benen Einstellungen gut durchgebrannt sind. Schließen Sie
dann die Primärluft (I) und das Feuerrost. DieSekundärluft
(II) schließen Sie zu 2/3.
HINWEIS!
Solange der Kaminofen noch in Betrieb ist, die
Sekundärluft nicht ganz schließen.
Zum erneuten Hochheizen rütteln Sie die Restglut mit dem
Feuerrostschieber auf. Öffnen Sie die Primärluft (I) und legen
Sie neue Holzscheite auf.
10. Heizen mit kleiner Wärmeleistung
(während der Übergangszeit)
Die Wärmeleitung Ihres Jena können Sie durch die Menge des
Brennstoffs beeinflussen.
HINWEIS!
Drosseln Sie die Verbrennung nicht durch zu
geringe Luftzufuhr. Dies führt beim Heizen mit
Holz zu einer unvollständigen Verbrennung und
der Gefahr einer explosionsartigen Verbren-
nung angesammelter Holzgase (Verpuffung).

9
Heizen mit Holz bei kleiner Wärmeleistung
Vorgehensweise Stellung der
Bedienungselemente
Primärluft vollständig schließen
Sekundärluft einstellen.
Feuerrost schließen.
Primärluftschieber (I)
ganz hineinschieben.
Sekundärluftschieber (II)
auf Markierung 2.
(s. Abb.6)
Feuerrostschieber
hineinschieben.
Zwei Holzscheite mittig
im Feuerraum (insgesamt
ca. 0,5 kg) nachlegen.
Tab. 4
Abb. 6
Heizen mit Brikett bei kleiner Wärmeleistung
Vorgehensweise Stellung der
Bedienungselemente
1,5 Stücke Brikett auf
Feuerrost auflegen.
Feuerost öffnen. Feuerrostschieber herausziehen.
Primärluft einstellen. Primärluftschieber (I) auf
Markierung 5. (s. Abb.7)
Sekundärluft einstellen. Sekundärluftschieber (II) auf
Markierung 1. (s. Abb.7)
Tab. 5
Abb. 7
11. Entleeren des Aschetresors
Entsorgen Sie die Asche sicherheitshalber nur in erkaltetem
Zustand. Während der Ascheaufnahme befindet sich der De-
ckel unter dem Aschetresor.
Nehmen Sie den Aschetresor mit dem darunter befindlichen
Deckel heraus. Schieben Sie den Deckel auf den Aschetresor,
so dass dieser verschlossen ist. Die leichte Asche kann nun
nicht mehr verfliegen und Ihre Wohnung bleibt sauber. Das
Einsetzen des Aschetresors erfolgt in umgekehrter Reihen-
folge.
VORSICHT!
Ein wachsender Aschekegel kann die Zufuhr
von Primärluft beeinträchtigen oder sogar
versperren. Achten Sie darauf, dass der Luft-
weg für die Primärluft zwischen Aschetresor
und Aschefachboden frei bleibt.

10
12. Technische Daten
Kaminofen Jena, geprüft nach DIN-EN 13240 : 2001 + A2 2004 und Art. 15 a B-VG
(Österreich), darf nur mit geschlossenem Feuerraum betrieben werden, mehrere An-
schlüsse an einen Kamin möglich.
VKF-Nr.: 18663
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW
ist je nach der Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen 115,5 cm 54 cm 49,5 cm
Feuerraum 38 cm 28 cm 31,5 cm
Stahl Keramik Speckstein
Gewicht 195 kg mit Keramik 204 kg 248 kg
206 kg mit Speckstein
Feuerraumöffnung: 924 cm²
Rauchrohrdurchmesser: 15 cm
Rohrdurchmesser Hase-Luftsystem*: 10 cm Abmessungen in cm
Ofenhöhe: 115,5
Anschlusshöhe hinten: 99
Anschlusshöhe oben: 110
Anschlusshöhe Hase-Luftsystem: 13,5
14
54
49,5
Vorderansicht Seitenansicht
Aufsicht
Brennwerte: Scheitholz Brikett
Nennwärmeleistung 6 6 kW
Abgasmassenstrom 5,5 5,5 g/s
Abgasstutzentemperatur 290 290 ˚C
Mindestförderdruck bei Nennwärmeleistung 12 12 Pa
CO-Gehalt bei 13% O2 946 1188 mg/m³
Wirkungsgrad 81 81 %
Feinstaub 16 39 mg/m³
* Für separate Luftzufuhr in Niedrigenergiehäusern und bei
unzureichender Verbrennungsluftversorgung im Aufstellungsraum.
11,5 - 31,5

11
13. Zusätzliche Angaben für Österreich:
Prüfberichtsnummer (A): FSPS-Wa 1818-A
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Nennwärmeleistung 6 kW
Leistungsbereich min./max. 3,1-6,6 kW
Brennstoffwärmeleistung 8,1 kW
Abgasmassenstrom 5,5 g/s
Abgasstutzentemperatur 290 °C
Mindestförderdruck bei Nennwärmeleistung 12 Pa
Emissionswerte:
CO 593 mg / MJ
NOx 74 mg / MJ
HC 34 mg / MJ
Staub 13 mg / MJ
Wirkungsgrad 81 %
Datum derTypenprüfung: 26.09.2008
14. EG - Konformitätserklärung
Der Hersteller: Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
erklärt hiermit, dass der Raumheizer für feste Brennstoffe mit der Handelsbezeichnung:
Jena
konform ist mit den Bestimmungen der:
EG- Bauproduktenrichtlinie 89/106/EWG sowie dem Mandat M129
und mit der folgenden harmonisierten Norm übereinstimmt:
EN 13240:2001+EN 13240:2001/ A2: 2004
Eine Prüfung des Raumheizers für feste Brennstoffe auf Übereinstimmung mit
den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle :
RWE Power AG
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Trier den 12.01.2011
Fernando Najera , Geschäftsführer
Die Sicherheitshinweise der dem Produkt beiliegenden Montage
und Bedienungsanleitung sind zu beachten.

12
15. Typenschild
Sicherheitsabstände zu brennbaren Materialien Distances de sécurité par rapport á des matériaux inflammables Distanze di sicurezza da materiali combustibili Safety distances from flammable materials Raumheizer Typ: JENA
Prüfzeichen VKF :
Heizleistung: 6 KW EN 13240:2001+EN 13240:2001/ A2: 2004 Scheitholz / Braunkohlebriketts Brennstoffwärmeleistung: 8,1 KW Wärmeleistungsbereich Min/Max: 3,1 KW- 6,6 KW
V
eiligheidsafstanden van brandbare materialen
----------------------------------------------------------------------------------------
HASE Kaminofenbau GmbH D 54294 Trier
08
Zeitbrandfeuerstätte für geschlossenen Betrieb Gerät ist für eine Mehrfachbelegung des Schornsteins geeignet zulässige Brennstoffe: Scheitholz : 0,08 % Braunkohlebriketts : 0,10 % Mittlere Abgastemperatur : 290 °C Geprüft nach : ART 15a-B-VG (A) Prüfberichtsnummer (A) : FSPS-Wa 1818 -A ---------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------- Energieeffizenz: Scheidholz 81 % Braunkohlebrikett 81 % CO-Emission: (bei 13 %O2) < 1250mg/Nm³ Staub-Emissionen: (bei 13% O2) < 40mg/Nm³
2010
35
cm
20
cm
20
cm
20
cm
120
m
c
0
21
m
c

13
Chère cliente,
Cher client,
Le présent manuel d‘utilisation contient des informations
importantes pour la sécurité et l‘utilisation de votre poêle-
cheminée Jena. Veuillez le lire attentivement avant la
première mise en service.
En complément, vous trouverez en annexe un manuel
d‘utilisation général (partie II) qui vous donnera des indica-
tions et des astuces utiles sur votre poêle-cheminée Hase.
Nous espérons que votre poêle-cheminéeJena vous
apportera entière satisfaction.
Votre spécialiste en poêles-cheminées,
Hase Kaminofenbau GmbH
Table des matières Page
1. Généralités.........................................................................13
1.1. Définition des symboles d‘avertissement.........13
2. Eléments de commande.................................................14
3. Distances de sécurité.......................................................15
4. Quantité de combustible et puissance calorifique....15
5. Première mise en service................................................16
6. Allumage.............................................................................16
7. Alimentation / Chauffer avec une puissance
calorifique nominale........................................................17
8. Chauffer avec des briquettes de lignite........................17
9. Maintien de la braise et réalimentation en bois........17
10. Vider le cendrier................................................................ 17
11. Caractéristiques techniques ...........................................18
12. Déclaration de conformité CE........................................19
1. Généralités
Ce paragraphe contient des informations importantes sur
l‘utilisation de cette documentation technique. Les textes ont
été rédigés avec beaucoup de soin. Malgré tout, nous sommes
ouverts à toute proposition d‘amélioration et vous remercions
de nous signaler les erreurs éventuelles.
© Hase Kaminofenbau GmbH
1.1 Définition des symboles d‘avertissement
ATTENTION!
Ce symbole signale une situation potentielle-
ment dangereuse. Le non-respect de cet aver
tissement peut entraîner de graves blessures,
voire même provoquer la mort.
PRECAUTION!
Ce symbole signale une situation potentielle
ment dangereuse. Le non-respect peut ent-
raîner des dommages matériels ou corporels.
REMARQUE!
Vous trouverez ici des conseils d‘utilisation
complémentaires et des informations utiles.
ENVIRONNEMENT!
Les endroits munis de ce symbole donnent des
informations sur un fonctionnement en toute
sécurité et respectueux de l‘environnement,
ainsi que sur les prescriptions relatives à
l‘environnement.

14
registre (en option)
cendrier
2. Eléments de commande
curseur de ventilation primaire (I)
curseur de ventilation secondaire (II)
réglage de la grille à cendres
Ouvert
Ouvert
Fermé
Fermé
Ouvert
Ouvert
Fermé
Fermé
Fermé
Fermé
Ouvert
Ouvert

15

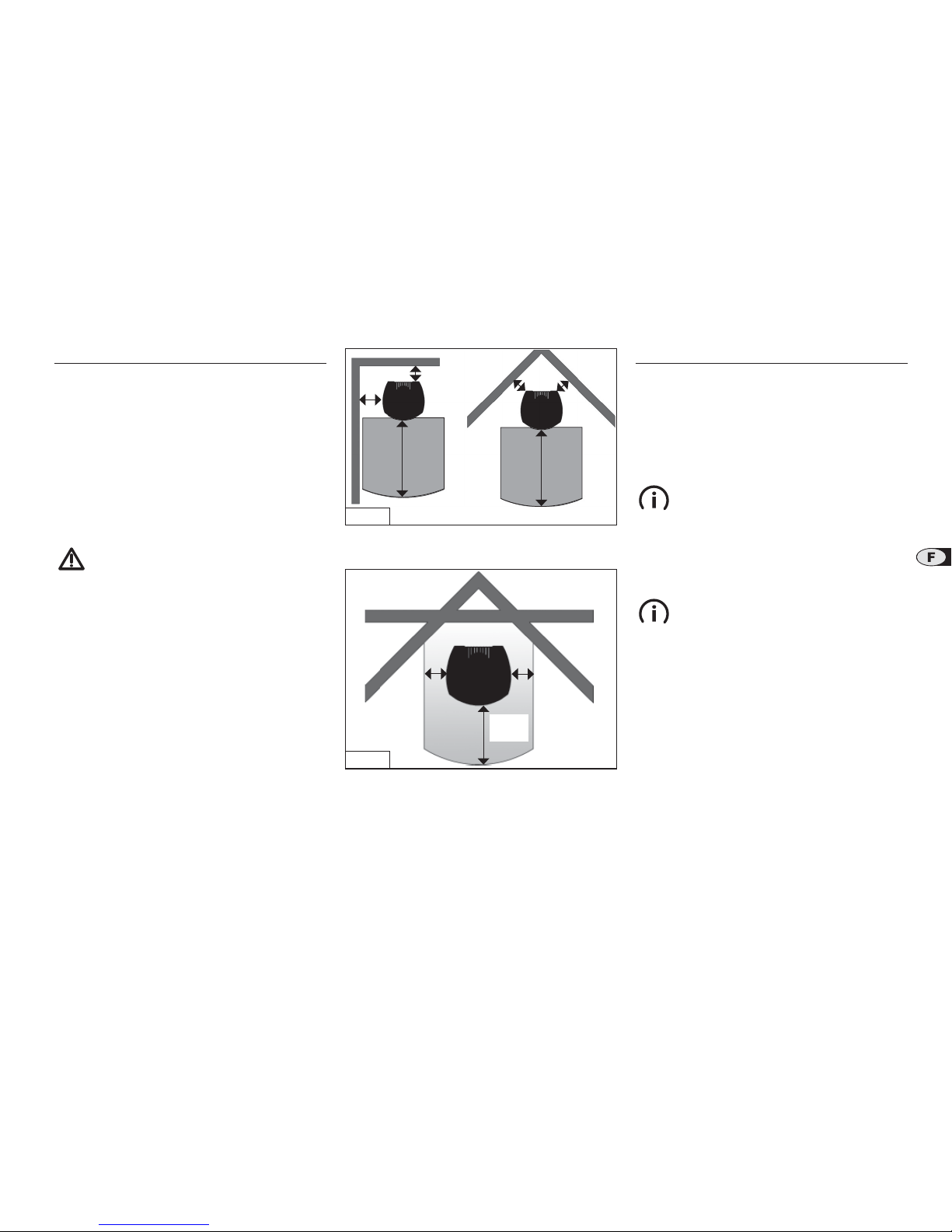

3. Distances de sécurité
Aucun matériau inflammable ou thermosensible (p.ex.
meuble, garnitures en bois ou en matériau synthétique,
rideaux, etc.) ne doit se trouver à moins de 120 cm devant et
à moins de 35 cm à côté du poêle-cheminée, dans la zone de
rayonnement du foyer (fig. 1).
En-dehors de la zone de rayonnement, les matériaux
inflammables doivent se trouver à une distance de 20 cm par
rapport aux côtés du poêle-cheminée et de 20 cm par rapport
à l‘arrière (fig. 1).
ATTENTION!
Si le matériau du revêtement de sol est
inflammable (p.ex. bois, stratifié, moquet-
te), la réglementation de sécurité incendie
prescrit l‘installation d‘une plaque en matériau
ininflammable (p.ex. carrelage, verre sécurité,
ardoise, tôle d‘acier).
La taille de cette plaque de sol doit dépasser le
tracé du poêle-cheminée d‘au moins 50 cm de-
vant et d‘au moins 19 cm sur les côtés (fig. 2).
4. Quantité de combustible et puissance calorifique
La quantité de combustible déposée dans le foyer de votre
poêle-cheminée déterminera sa puissance calorifique. Lorsque
vous rechargez, veillez à ne jamais dépasser une charge de
1,7 kg de combustible. En cas de dépassement de cette
quantité, il y a un risque de surchauffe pouvant endommager
le poêle-cheminée ou provoquer un feu de cheminée.
REMARQUE!
On obtient une puissance calorifique d‘environ
6 kW avec un chargement de 1,5 kg de bûches
d‘une longueur de max. 25 cm, pour une durée
de combustion d‘environ 45 minutes (aux
briquettes de lignite: 1,6 kg / 60 min.)
REMARQUE!
On obtient une puissance calorifique d‘environ
3,3 kW avec un chargement de 0,6 kg de
bûches d‘une longueur de max. 25 cm, pour
une durée de combustion d‘environ 40 minutes
(aux briquettes de lignite: 0,5 kg / 45 min.).
Le poêle Jena est un foyer à accumulation, ne mettez jamais
plus d‘une couche de combustible.
Dimensions en cm
Dimensions en cm
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
fig. 1
20
35
120
120
20
20
S
e
c
t
e
u
r
d
e
r
a
y
o
n
n
e
m
e
n
t
S
e
c
t
e
u
r
d
e
r
a
y
o
n
n
e
m
e
n
t
19 19
50 plaque
de sol
fig. 2

16

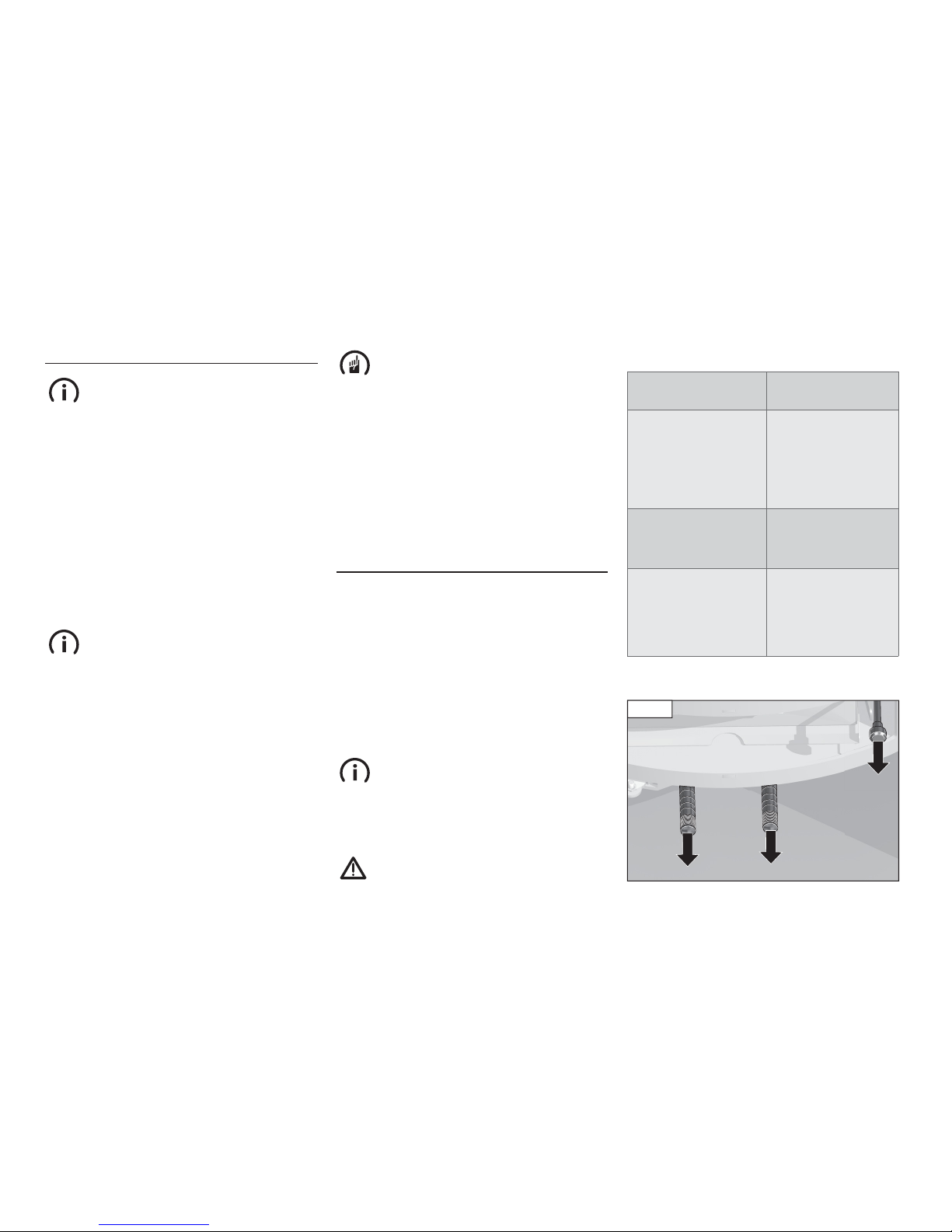

5 . Première mise en service
REMARQUE!
Lors du transport à votre domicile, il se peut
que de la condensation se soit accumulée à
l‘intérieur du poêle. Celle-ci peut éventuelle-
ment entraîner l‘apparition d‘eau de conden-
sation au niveau du poêle ou des conduits de
fumée. Essuyez rapidement ces traces
d‘humidité.
Avant l‘application de la peinture, la surface de votre poêle-
cheminée a été décapée dans un atelier de grenaillage. Malgré
un contrôle minutieux de notre part, la présence de quelques
petites grenailles dans le corps du poêle n‘est pas exclue.
Celles-ci se détachent et tombent hors du poêle lors de son
installation.
REMARQUE!
Afin d‘éviter toute détérioration éventuelle,
enlevez immédiatement ces grenailles avec un
aspirateur.
A la première mise en service d‘un poêle-cheminée, quel
qu‘il soit, le dégagement de la chaleur libère des particules
volatiles présentes dans le revêtement du poêle, les bandes
d‘étanchéité et les lubrifiants, et provoque la formation de
fumées et d‘odeurs.
Avec une température de combustion élevée, ce processus
unique dure de 4 à 5 heures. Pour atteindre une température
de combustion élevée, augmentez la quantité de combustible
recommandée au chapitre 7 „Alimentation/Chauffer avec une
puissance calorifique nominale“ d‘environ 25%.
PRECAUTION!
Pour éviter tout effet néfaste sur la santé, il
faudrait éviter de séjourner inutilement dans
les pièces concernées durant ce processus. Veil-
lez à assurer une bonne aération et ouvrez les
fenêtres et les portes extérieures. Si nécessaire,
utilisez un ventilateur pour un échange plus
rapide de l‘air.
Si la température maximale n‘est pas atteinte à la première
mise en service, il se peut que des odeurs se développent
également par la suite sur de courtes périodes.
6. Allumage
La phase d‘allumage devrait être la plus courte possible, dans
la mesure où elle peut entraîner des niveaux de pollution de
l‘air plus importants.

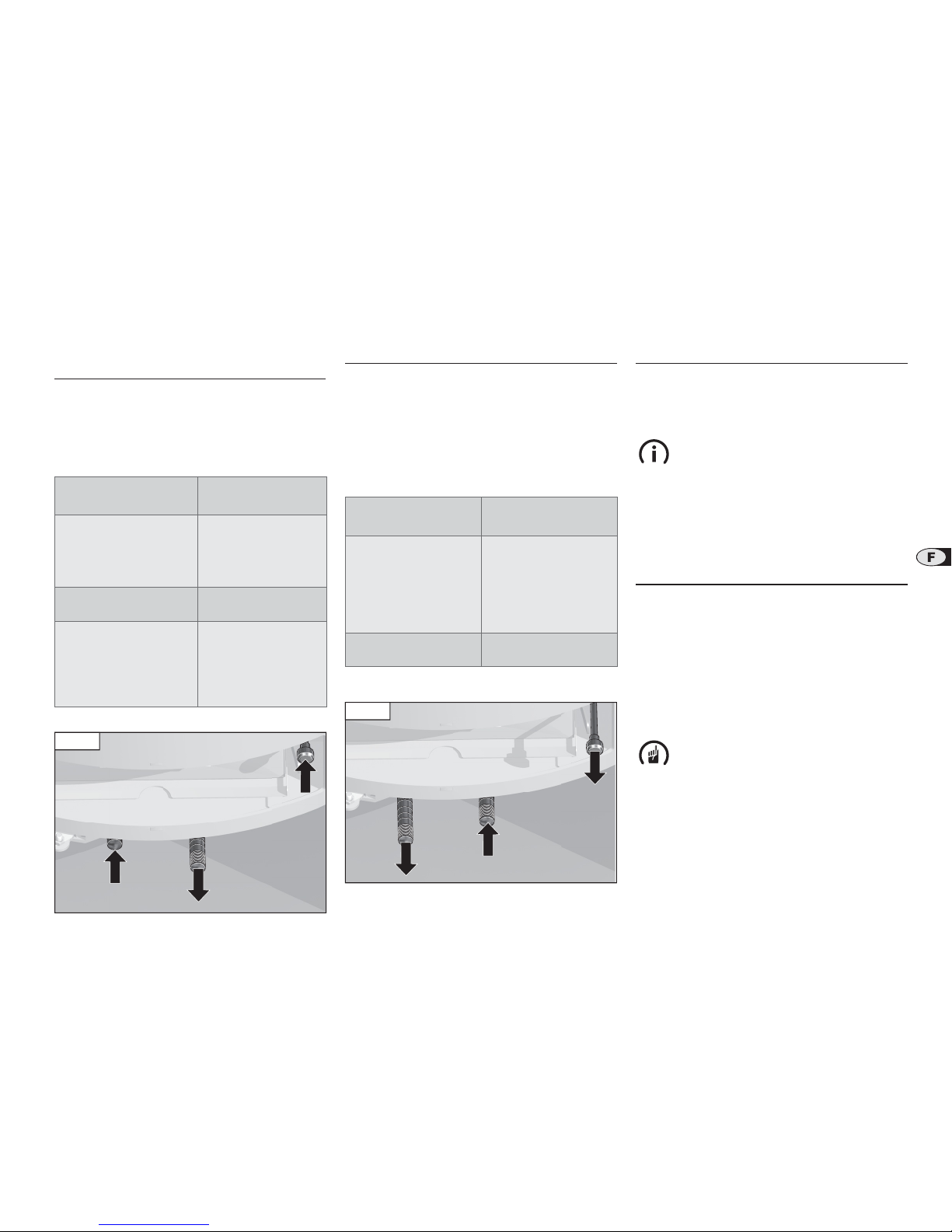

Les positions des manettes de réglage d‘air décrites au tableau
1 (voir fig. à droite) constituent des recommandations et ont
été obtenues dans des conditions de test, conformément aux
normes. Selon les conditions atmosphériques et le tirage de la
cheminée, adaptez les positions des registres de votre poêle
Jena aux circonstances locales.
REMARQUE!
Ne faire fonctionner le poêle-cheminée Jena
que lorsqu‘il est fermé. Ouvrez la porte du
foyer uniquement pour l‘alimenter en combu-
stible.
ATTENTION!
Pour allumer le feu, n‘utilisez jamais d‘alcool à
brûler, d‘essence ou un autre liquide inflam-
mable.
Allumage
Opération Position des curseurs
de ventilation
Ouvrir complètement les
curseurs de ventilation
primaire et secondaire.
Ouvrir la grille du foyer.
Tirer complètement les
curseurs de ventilation
primaire et secondaire.
(fig. 6)
Tirer la réglette de la
grille du foyer.
Rassembler les cendres
résiduelles et éventuellement
le charbon de bois non
brûlé au centre du foyer.
Placez 2-3 petites bûches au
centre du foyer, puis l‘aide
à l‘allumage et environ 0,5
kg de copeaux de bois.
Allumer l‘aide à l‘allumage.
Tab. 1
fig. 3

17
7. Alimentation / Chauffer avec une puissance
calorifique nominale
L‘alimentation du feu devrait se faire lorsque les flammes de la
combustion précédente viennent tout juste de s‘éteindre
Alimentation / Chauffer avec une puis-
sance calorifique nominale
Opération Position des curseurs
de ventilation
Régler l‘air primaire et
l‘air secondaire.
Fermer le curseur de
ventilation primaire,
positionner le curseur de
ventilation secondaire sur 3.
(fig. 7)
Fermer la grille du foyer. Pousser la réglette de
la grille du foyer.
Poser deux bûches d‘un poids
total d‘environ 1,5 kg, écorce
tournée vers le haut ou vers
l‘extérieur, à l‘arrière du foyer.
Ne rajouter qu‘une seule couche
de combustible à la fois.
Tab. 2
fig. 4
8. Chauffer avec des briquettes de lignite
L‘allumage et la première alimentation en combustible de-
vraient s‘effectuer avec du bois, voir „Allumage“. Puis posez
les deux à trois premières briquettes de lignite sur une braise
ardente. Les placer au milieu de la grille, en les espaçant d‘un
doigt et en utilisant les réglages suivants :
Chauffer avec des briquettes de lignite
Opération Position des curseurs
de ventilation
Ouvrir complètement
l‘air primaire.
Régler l‘air secondaire.
Tirer complètement le
clapet d‘air primaire (I).
Positionner le clapet d‘air
secondaire sur le repère 1.
(fig. 8)
Ouvrir la grille du foyer. Sortir la tirette de la
grille du foyer.
Tab. 3
fig. 5
9. Maintien de la braise et réalimentation en bois
Attendez que les briquettes de lignite soient bien consumées
avec les réglages ci-dessus. Puis fermez l‘air primaire (I) et la
grille du foyer. Fermez l‘air secondaire (II) aux 2/3.
REMARQUE!
Ne pas fermer entièrement l‘air secondaire tant
que le poêle-cheminée fonctionne.
Pour chauffer de nouveau au bois, secouez la braise restante
avec la tirette de la grille du foyer. Ouvrez l‘air primaire (I) et
mettez des bûches.
10. Vider le cendrier
Pour des raisons de sécurité, ne ramassez les cendres qu‘une
fois qu‘elles ont refroidi. Durant le ramassage des cendres, le
couvercle se trouve sous le cendrier.
Enlevez le cendrieravecle couvercle qui se trouve en dessous.
Rabattez le couvercle sur le cendrier pour que ce dernier soit
fermé. Les cendres légères ne peuvent plus se répandre et
votre habitation reste propre. La remise en place du cendrier
se fait en sens inverse.
PRECAUTION !
Un gros tas de cendres peut entraver
l‘alimentation en air primaire, voire
même la bloquer. Veillez à ce que la voie
pour l‘air primaire entre le cendrier et le
fond du compartiment à cendres reste dégagée.

18
11. Caractéristiques techniques
Poêle-cheminée Jena, certifié selon DIN-EN 13240 : 2001 + A2 2004 et Art. 15a B-VG
(Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est fermée ; permet
plusieurs raccordements à une cheminée.
n° VKF: 18663; n° du rapport d‘essai (A): FSPS-Wa 1818-A
Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les
données suivantes:
Valeurs de combustion: Bois Briquette
Puissance calorifique nominale 6 6 kW
Flux massique des gaz d‘échappement 5,5 5,5 g/s
Température à la tubulure des gaz d‘échappement 290 290 ˚C
Pression minimum de refoulement à la
puissance calorifique nominale
12 12 Pa
Teneur en CO pour 13% de O2 946 1188 mg/m³
Efficacité énergétique 81 81 %
Particules fines 16 39 mg/Nm³
Dimensions: Hauteur Largeur Profondeur
Poêle 115,5 cm 54 cm 49,5 cm
Foyer 38 cm 28 cm 31,5 cm
Acier Céramique Pierre ollaire
Poids 195 kg avec ceramique 204 kg 248 kg
206 kg avec pierre ollaire
Overture du foyer 924 cm²
Diamètre du tuyau de fumée: 15 cm
Diamètre du tuyau du système d‘air Hase* 10 cm
Vue de face Vue de côté
Vue d‘en haut
Hauteur du poêle: 115,5
Hauteur du raccord á l´árrière: 99
Raccordement en sortie supérieure: 110
Raccordement du système dáir Hase: 13,5
14
54
49,5
* Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas
d‘alimentation insuffisante en air de combustion dans la pièce où le poêle est installé Dimensions en cm
11,5 - 31,5

19
12. Déclaration de conformité CE
L‘original de la déclaration de conformité et les documents correspondants
sont disponibles auprès du fabricant.
Le fabricant: Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
déclare par la présente que l‘appareil de chauffage indépendant pour
combustibles solides portant la dénomination commerciale :
Jena
est conforme aux dispositions de :
la directive CE sur les produits de construction 89/106/CEE ainsi que du mandat M129
et qu‘il satisfait à la norme harmonisée suivante :
EN 13240:2001+EN 13240:2001/ A2: 2004
La conformité de l‘appareil de chauffage indépendant pour combustibles solides
avec les exigences de la norme a été contrôlée auprès de l‘organisme de contrôle :
RWE Power AG
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Trier, le 12.01.2011
Fernando Najera , directeur
Respecter les consignes de sécurité jointes à la notice
de montage et d‘utilisation du produit.

20
