Haufftechnik MSH Basic-FUBO-E-SR4 User manual

Art. Nr.: 5090032065 Rev.:03/2018-09-25
Vor Beginn der Montage Anweisung lesen und gut aufbewahren!
Read the instructions prior to installation and keep them in a safe place!
www.hauff-technik.de
Immer. Sicher. Dicht.Immer. Sicher. Dicht.
Montageanweisung - MSH Basic-FUBO-E-SR4 (Grundkörper)
mit Dichteinsatz MSH Basic-MBK-R4 für Gebäude ohne Keller
EN
DE
Assembly instruction - MSH Basic-FUBO-E-SR4 (basic unit)
with seal insert MSH Basic-MBK-R4 for buildings without a basement

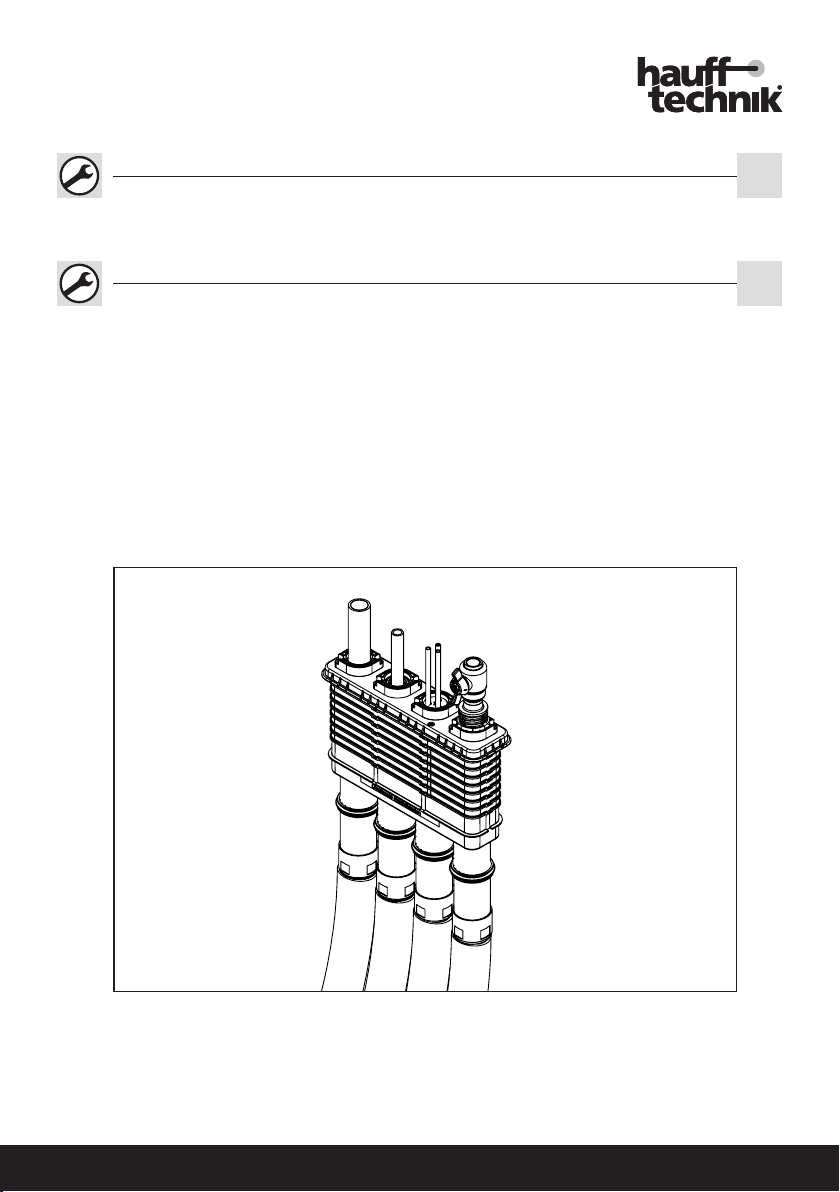

Abb.: MSH Basic-FUBO-E-SR4
MSH Basic-MBK-R4

2Art. Nr.: 5090032065 Rev.:03/2018-09-25
Inhaltsverzeichnis
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
1 Impressum���������������������������������������������������������������������������������������������3
2 Zielgruppe���������������������������������������������������������������������������������������������3
3 Allgemeines und Verwendungszweck �����������������������������������������������4
4 Sicherheit ����������������������������������������������������������������������������������������������4
4�1 Symbolerklärung����������������������������������������������������������������������������4
4�2 Warnhinweise���������������������������������������������������������������������������������5
4�3 Tipps und Empfehlungen ��������������������������������������������������������������5
5 Personalanforderungen�����������������������������������������������������������������������5
5.1 Qualikationen������������������������������������������������������������������������������� 5
5�2 Fachpersonal�����������������������������������������������������������������������������������6
6 Transport, Verpackung, Lieferumfang und Lagerung �����������������������6
6�1 Sicherheitshinweise zum Transport����������������������������������������������6
6�2 Transportinspektion �����������������������������������������������������������������������6
6�3 Lieferumfang ����������������������������������������������������������������������������������6
6�4 Lagerung �����������������������������������������������������������������������������������������7
7 Entsorgung��������������������������������������������������������������������������������������������7
8 Beschreibung MSH Basic-FUBO-E-SR4/MSH Basic-MBK-R4�������������� 8

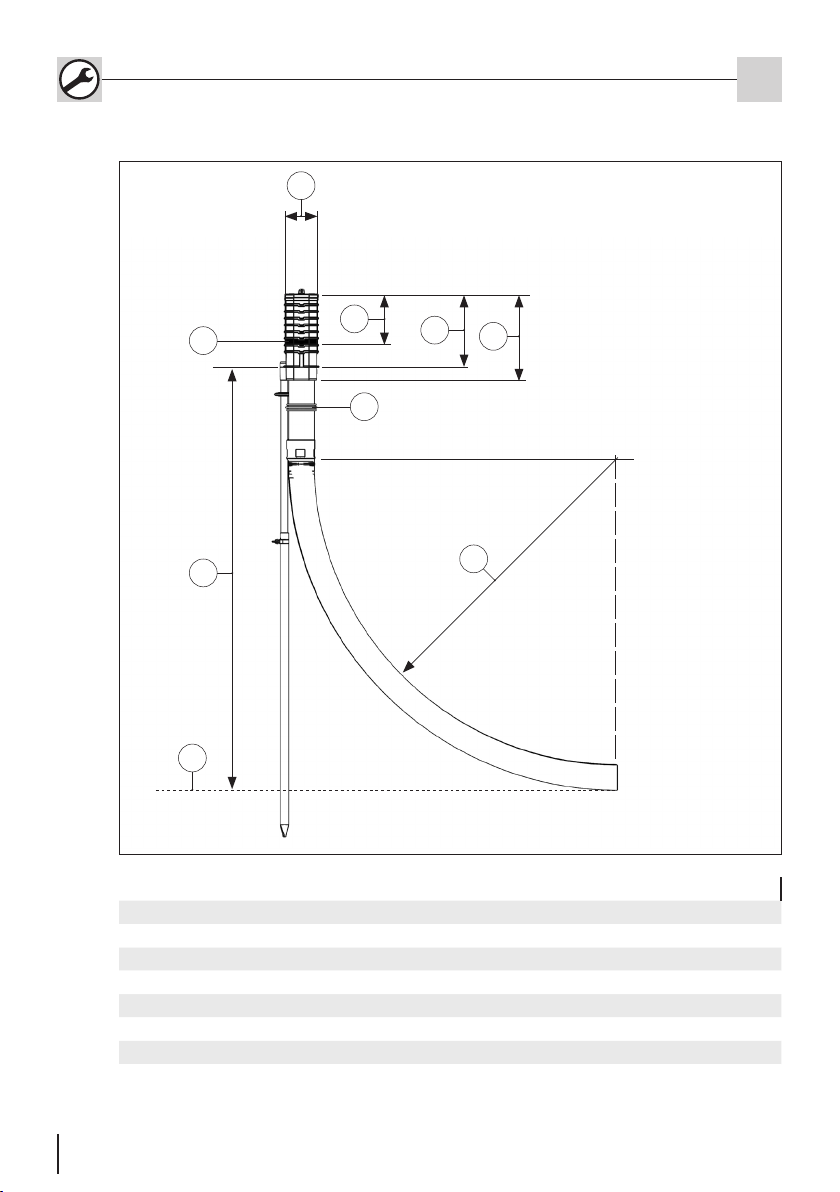

9 Bemaßung MSH Basic-FUBO-E-SR4 (Grundkörper) ��������������������������� 9
10 Benötigtes Werkzeug und Hilfsmittel ����������������������������������������������10
11 Vor der Montage der MSH Basic-FUBO-E-SR4/MSH Basic-MBK-R4
sind folgende Hinweise zu beachten: ���������������������������������������������10
12 Montage vorbereiten�������������������������������������������������������������������������10
13 Montage MSH Basic-FUBO-E-SR4 (Grundkörper) ����������������������������11

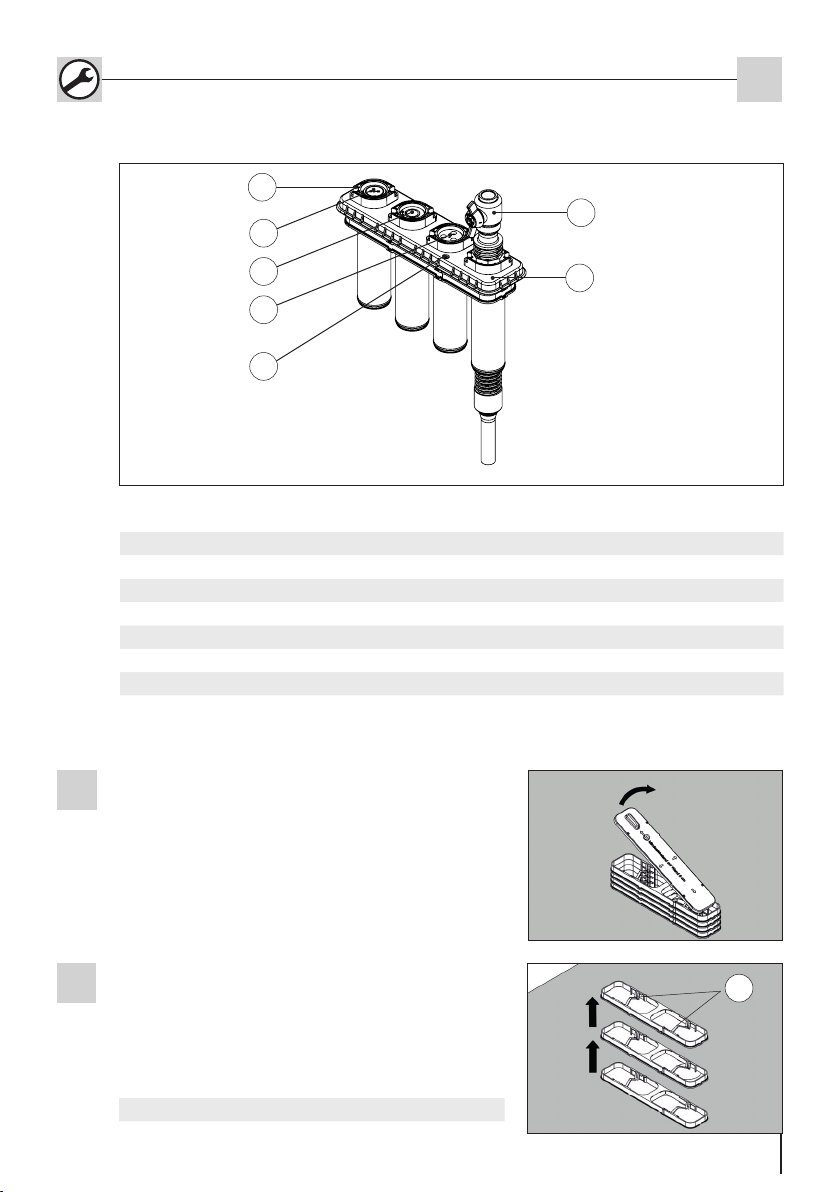

14 Beschreibung Dichteinsatz MSH Basic-MBK-R4 �������������������������������17
15 Montage Dichteinsatz MSH Basic-MBK-R4���������������������������������������17
16 Montage Verlängerungsset���������������������������������������������������������������19

3
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
1 Impressum
Copyright © 2018 by Hauff-Technik GmbH & Co� KG
Abteilung: Technische Redaktion
Robert-Bosch-Straße 9
89568 Hermaringen, GERMANY
Tel. [phone]
Fax [phone]
E-Mail  of[e-mail]
Internet www.hauff-technik.de
Die Vervielfältigung der Montageanleitung - auch auszugsweise - als Nachdruck, Fotokopie, auf
elektronischem Datenträger oder irgendein anderers Verfahren bedarf unserer schriftlichen Geneh-
migung.
Alle Rechte vorbehalten.
Technische Änderungen jederzeit und ohne jede Vorankündigung vorbehalten.
Diese Montageanweisung ist Bestandteil des Produkts.
Printed in the Federal Republic of Germany
2 Zielgruppe
Die Montage darf nur von sachkundigen Personen durchgeführt werden�
QualizierteundgeschultePersonenfürdieMontagehaben
• die Kenntnis der allgemeinen Sicherheits- und Unfallverhütungsvorschriften in der jeweils
gültigen Fassung,
• die Kenntnis in der Anwendung von Sicherheitsausrüstung,
• die Kenntnis im Umgang mit Hand- und Elektrowerkzeugen,
• die Kenntnis der einschlägigen Normen und Richtlinen zum Verlegen von Rohren/Kabeln
und zum Verfüllen von Leitungsgräben in der jeweils gültigen Fassung,
• die Kenntnis der Vorschriften und Verlegerichtlinien des Versorgungsunternehmens in der
jeweils gültigen Fassung,
• die Kenntnis der WU-Beton Richtlinie und der Bauwerksabdichtungsnormen in der jeweils
gültigen Fassung.

4Art. Nr.: 5090032065 Rev.:03/2018-09-25
3 Allgemeines und Verwendungszweck
4�1 Symbolerklärung
4 Sicherheit
1Arbeitsschritte
Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz
des Personals sowie für einen sicheren Montageablauf.
Bei Nichtbeachtung der in dieser Anweisung aufgeführten Handlungsanweisungen und Sicherheitshin-
weise können erhebliche Gefahren entstehen.
Bei der Montage der Mehrspartenhauseinführung MSH Basic-FUBO-E-SR4/ MSH Basic-MBK-R4 müssen
die entsprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen, die entspre-
chenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und
Verfahrensanweisungen) Ihres Unternehmens beachtet werden.
Der Monteur muss die entsprechende Schutzausrüstung tragen.
Es dürfen nur unbeschädigte Teile montiert werden.
Bezugsnummerierung in Zeichnungen
1
►Folge/Resultat eines Arbeitsschrittes
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Unsere Produkte sind entsprechend ihrer bestimmungsgemäßen Verwendung ausschließlich für den
Einbau in Bauwerke entwickelt, deren Baustoffe dem derzeitigen Stand der Technik entsprechen. Für
eine andere oder darüber hinaus gehende Verwendung, sofern sie nach Rücksprache mit uns nicht
ausdrücklich schriftlich bestätigt wurde, übernehmen wir keine Haftung.
Die Gewährleistungsbedingungen entnehmen Sie unseren aktuellen AGB (Allgemeine Verkaufs- und
Lieferbedingungen).
Mehrspartenhauseinführungen MSH Basic-FUBO-E-SR4/ MSH Basic-MBK-R4 erfüllen den Anhang B1 der
Prüfgrundlage VP 601 vom Januar 2008 und sind kompatibel zu Gashauseinführungen, die in Ausführung
und Konstruktion ebenfalls dem Beiblatt B1 entsprechen.
Zum gemeinsamen Einführen und Abdichten der Versorgungsleitungen (Strom, Wasser, Telekommunikation,
Gas) für Gebäude ohne Keller. Geeignet für die Anwendungsbereiche wie aufstauendes Sickerwasser,
Druckwasser, WU-Beton Beanspruchungsklasse 1, DIN 18533 W1.1-E.

5
Art. Nr.: 5090032065 Rev.:03/2018-09-25
Warnhinweise sind in dieser Montageanweisung durch Symbole gekennzeichnet. Die Hinweise
werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.
Die Hinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden
zu vermeiden.
4�2 Warnhinweise
4�3 Tipps und Empfehlungen
5 Personalanforderungen
5.1 Quali kationen
GEFAHR!
… weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG!
… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT!
… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen
oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS!
… weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Um-
weltschäden führen kann, wenn sie nicht gemieden wird.
... hebt nützliche Tipps und Empfehlungen sowie Informationen für eine erfolgreiche
Montage hervor.
WARNUNG!
Verletzungsgefahr bei unzureichender Quali kation!
Unsachgemäßer Umgang kann zu erheblichen Personen und Sachschäden
führen.
• MontagedarfnurvonqualiziertenundgeschultenPersonendurchgeführt
werden, welche diese Montageanweisung gelesen und verstanden haben.
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE

6Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der
einschlägigen Bestimmungen, Normen und Vorschriften in der Lage, die ihm übertragenen Arbeiten
auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
5�2 Fachpersonal
6 Transport, Verpackung, Lieferumfang und Lagerung
Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen.
Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:
• Lieferung nicht oder nur unter Vorbehalt entgegennehmen.
• Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs
vermerken.
6�1 Sicherheitshinweise zum Transport
6�2 Transportinspektion
HINWEIS!
Beschädigungen durch unsachgemäßen Transport!
Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.
• Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem Transport
vorsichtig vorgehen und die Symbole auf der Verpackung beachten.
• Jeden Mangel reklamieren, sobald er erkannt ist.
• Schadenersatzansprüche können nur innerhalb der geltenden Reklamationsfristen
geltend gemacht werden.
6�3 Lieferumfang
Zum Lieferumfang der Mehrspartenhauseinführung MSH Basic-FUBO-E-SR4 gehören:
1 Stück Grundkörper MSH Basic-FUBO-E-SR4 inkl.4 Stück vormontierter Adaptionsrohre und
8 Stück Grundkörperrahmen (davon 1 Stück mit roter Markierung)
1 Stück Verschlussdeckel
1 Stück Aufstellvorrichtung mit Erdspieß
Notwendiges Zubehör:
4 Stück Spiralschläuche KES mit Rastmuffen
InderVerpackungseinheitbendetsichderGrundhörper(MSH Basic-FUBO-E-SR4) mit vormon-
tierten Adaptionsrohren, Verschlussdeckel und Aufstellvorrichtung mit Erdspieß. Die dazugehörigen
exiblenSchlauchsysteme(KES-System) werden als separates Gebinde vom Spediteur mit ausge-
liefert - bitte bei der Warenannahme beachten!

7
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Zum Lieferumfang des Dichteinsatzes MSH Basic-MBK-R4 gehören:
1 Stück Dichteinsatz MSH Basic-MBK-R4 mit 4 Stück Mantelrohren
8 Stück selbstschneidende Schrauben 8x35 für Spartenabdichtung
Notwendiges Zubehör:
Dichtelemente für die Sparten Wasser, Elektro; Kommunikation
Optional:
Zum Einsatz von Gashauseinführungen nach Prüfgrundlage VP601 B1/Jan. 2008 geeignet z.B.
Gas-HEK Fabr. Schuck mit Ausreißsicherung, Primär- und Sekundärdichtelement.
1 Stück HSP-SKD...DN25
bzw. HS-SKD...DN32
bzw. HS-SKD...DN40
7 Entsorgung
Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile
nach sachgerechter Demontage der Wiederverwertung zuführen:
• Elastomere nach den geltenden Umweltvorschriften entsorgen.
• Kunststoffe nach den geltenden Umweltvorschriften entsorgen.
• Verpackungsmaterial nach den geltenden Umweltvorschriften entsorgen.
6�4 Lagerung
HINWEIS!
Beschädigungen durch unsachgemäße Lagerung!
Bei unsachgemäßer Lagerung können Sachschäden in erheblicher Höhe entstehen.
• MSH Basic-FUBO-E-SR4 vor der Montage vor Beschädigungen, Feuchte und
Verunreinigungen schützen. Es dürfen nur unbeschädigte Teile montiert werden.
• Die Lagerung der MSH Basic-FUBO-E-SR4/MSH Basic-MBK-R4 muss so erfolgen,
dass es keinen niederen Temperaturen (<5° C) und höheren Temperaturen (>30°C)
sowie keiner direkten Sonneneinstrahlung ausgesetzt ist.

8Art. Nr.: 5090032065 Rev.:03/2018-09-25

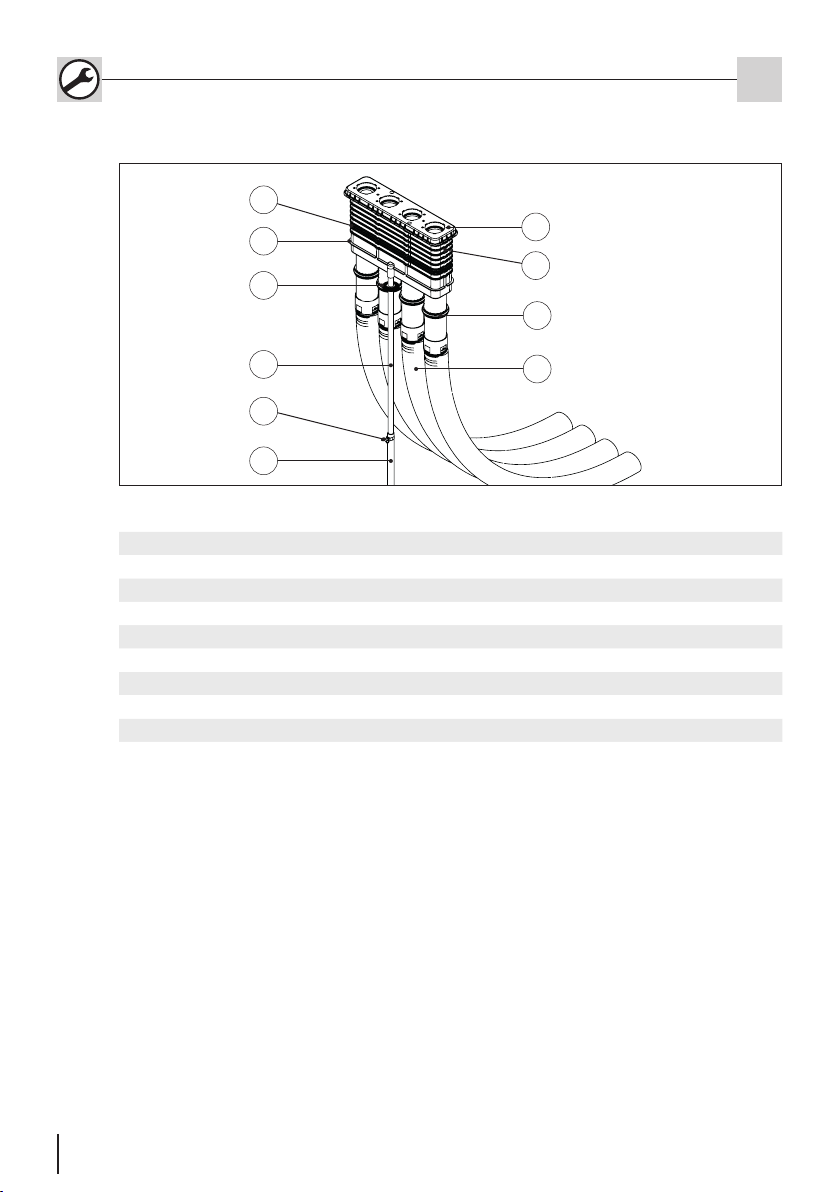

8 Beschreibung MSH Basic-FUBO-E-SR4/ MSH Basic-MBK-R4
Legende zu Abb.: MSH Basic-FUBO-E-SR4/ MSH Basic-MBK-R4
1 Dichteinsatz MSH Basic-MBK-R4
2 Grundkörper MSH Basic-FUBO-E-SR4 mit Ausgleichsrahmen
3 3-Stegdichtung
4 Spiralschlauch KES mit Rastmuffen
5 Markierung: "Einkürzbarer Bereich"
6 Markierung: "Oberkante Rohfußboden"
7Wassersperransch
8 Aufstellvorrichtung, höhenverstellbar
9 Flügelschraube
10 Erdspieß
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
7
8
2
3
Abb.: MSH Basic-FUBO-E-SR4
MSH Basic-MBK-R4
1
4
9
10
5
6
9 Benötigtes Werkzeug und Hilfsmittel
Für die ordnungsgemäße Installation der Mehrspartenhauseinführung MSH Basic-FUBO-E-SR4/
MSH Basic-MBK-R4 benötigt man das übliche Standardwerkzeug.
Außerdem:
– Drehmomentschlüssel 1/4“+ Steckschlüsseleinsatz Innensechskant 6 mm
(z.B. Hauff MSH/GEH Werkzeugset)
– Gleitmittel (GMT Art. Nr. 2790009100 oder GML Art. Nr. 1591000754)

9
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
10 Vor der Montage der MSH Basic-FUBO-E-SR4/MSH Basic-MBK-R4 sind fol-
gende Hinweise zu beachten:
WARNUNG!
Verletzungsgefahr durch unsachgemäße Montage!
Unsachgemäße Montage kann zu erheblichen Personen und Sachschäden führen.
• Falsche Kabel- bzw. Schutzrohrverlegung und unsachgemäßes Verfüllen des
Kabelgrabens führt zu Setzungen und kann dadurch zu Beschädigungen und
Undichtigkeiten führen.
• Bei der Montage der MSH Basic-FUBO-E-SR4/MSH Basic-MBK-R4 müssen die ent-
sprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen,
die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften
sowie die Richtlinien (Arbeits- und Verfahrensanweisungen) Ihres Unternehmens
beachtet werden.
• Grundsätzlich sind die national gültigen Verlege und Verfüllvorschriften für Rohre
und Kabel zu beachten.
• Untergrund und Rohrunterbau vor der Rohr-/Kabelverlegung gut verdichten,
damit kein Absinken der Rohre/Kabel möglich ist.
• Bei den Betonierarbeiten sind die jeweiligen länderspezifi schen Normen und
Regelwerke zu beachten. Dies gilt insbesondere bei wasserundurchlässigen
Betonbauteilen nach EN206-1.
• Weiteres Zubehör und Informationen unter www.hauff-technik.de und in den
technischen Datenblättern.

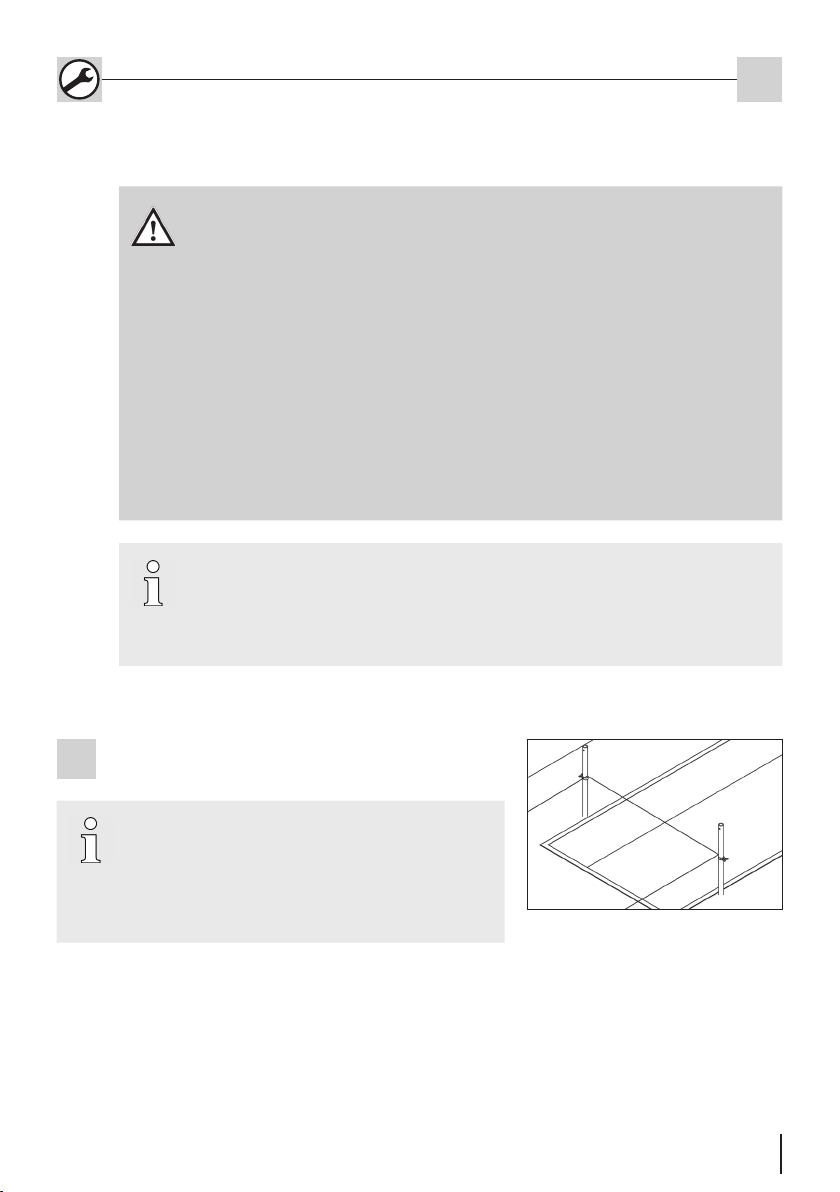

11 Montage vorbereiten
1
Zur exakten Positionierung der MSH Basic-FUBO-E-
SR4 (Grundkörper) muss bauseits ein Schnurgerüst
vorbereitet werden.
Die Schnur kennzeichnet im Idealfall gleichzeitig die
Oberkante des Rohfussbodens, sowie die Wandin-
nenseite (siehe Abb.: 1).
Abb.: 1

10 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
12 Bemaßung MSH Basic-FUBO-E-SR4 (Grundkörper)
Legende zu Abb.: MSH Basic-FUBO-E-SR4
1 Grabensohle
2 1500 mm
3 L: 479 mm/ B: 116 mm
4 einkürzbarer Bereich155 mm (roter Rahmen)
5Markierung Oberkante Rohfußboden 235 mm
6 Grundkörper 270 mm
7 3-Stegdichtung (verstellbar)
8Biegeradius≥1000mm
3
1
9
7
456
28
Abb.: MSH Basic-FUBO-E-SR4 MSH Basic-MBK-R4

11
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
13 Montage MSH Basic-FUBO-E-SR4 (Grundkörper)
1DenvormontiertenWassersperranschaufderAufstellvor-
richtung ca. 15 cm ab Rohrkante positionieren (s. Abb.: 2).
Anschließend verstellbare Aufstellvorrichtung in den Grund-
körper einrasten (siehe Abb.: 2 und Abb.: 3).
Abb.: 3Abb.: 2
3MSH Basic-FUBO-E-SR4 (Grundkörper) mit der Aufstellvor-
richtung von der Lage am Schnurgerüst in Längsrichtung
ausrichten und positionieren. Dabei mithilfe einer Wasser-
waage den Grundkörper waagerecht ausrichten und ins
Erdreich drücken (siehe Abb.: 5).
Die exakte Höhenlage spielt dabei noch keine Rolle.
2Danach MSH Basic-FUBO-E-SR4 (Grundkörper) und Auf-
stellvorrichtung zusammenstecken und mit der Flügel-
schraubexieren (siehe Abb.: 4).
Abb.: 4
Legende zu Abb.: 5
1 Wandinnenseite inkl. Verputz 5 cm
2 Libelle
1
2
Abb.: 5
HINWEIS!
Keine Abdichtung durch unsachgemäße Montage!
Unsachgemäße Montage kann zu Sachschäden führen.
• Die Anordnung der MSH Basic-FUBO-E-SR4 muss parallel zur Wand erfolgen.
• AbstandWandinnenseite(verputzteFertigwand)bisAußenächeGrundkörper:mind.5cm.
• Der Grundkörper darf später nicht von den Innenwänden (Rohbauwand + Putz) überdeckt
werden.
• Bei der Positionierung der Mehrspartenhauseinführung ist zu beachten, dass die Aufstell-
vorrichtung nicht die Leerrohrtrasse (Spiralschlauch KES) behindert.
• Die Position der MSH Basic-FUBO-E-SR4 ist grundsätzlich mit den Energieversorgern
abzustimmen!

12 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE

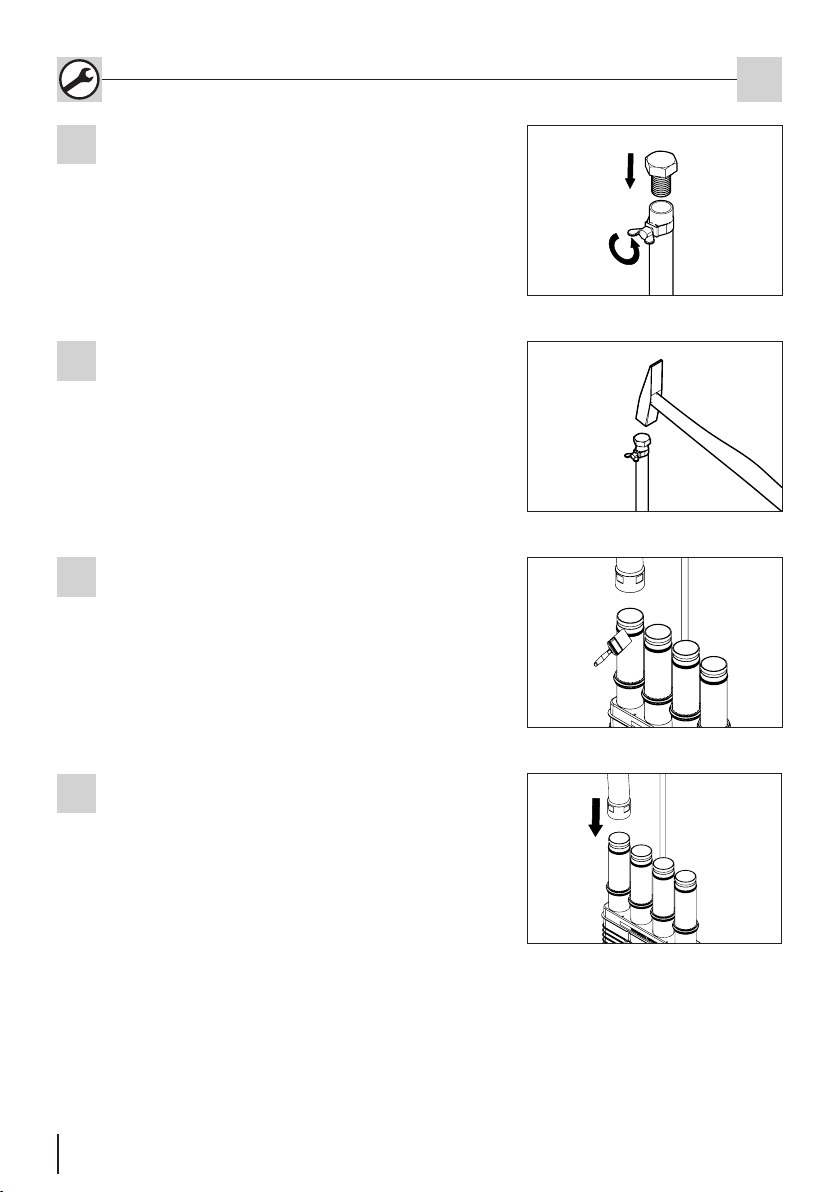

4Anschließend Flügelschraube lösen, Erdspieß festhalten
und Grundkörper MSH Basic-FUBO-E-SR4 abziehen.
Die mitgelieferte Einschlagschraube in Erdspieß stecken
undmitderFlügelschraubexieren (siehe Abb.: 6).
5Erdspieß ca� 300 mm bzw. bis zur ausreichenden Fixierung
in das Erdreich schlagen (siehe Abb.: 7).
Einschlagschraube wieder entfernen.
Abb.: 6
Abb.: 7
6MSH Basic-FUBO-E SR4 (Grundkörper) kopfüber auf den
Boden stellen.
KES-Schlauchsysteme an der Rastmuffeninnenseite sowie
die Dichtringe der Rohrenden ausreichend mit Gleitmittel
GMT bzw. GML einstreichen (siehe Abb.: 8).
Abb.: 8
7KES-Schlauchsysteme nacheinander mit der Rastmuffen-
seite auf die Rohrenden aufstecken, bis diese hörbar
einrasten (siehe Abb.: 9 und Abb.: 10).
Abb.: 9

13
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Detail (siehe Abb.: 10)
Klack!
Abb.: 10
►MSH Basic-FUBO-E-SR4 (Grundkörper) mit aufgesteckten
KES-Schlauchsystemen (siehe Abb.: 11).
8MSH Basic-FUBO-E-SR4 (Grundkörper) mit aufgesteckten
KES-Schlauchsystemen auf den eingeschlagenen Erdspieß
stecken (siehe Abb.: 12).
Abb.: 12
Abb.: 11
9Anschließend MSH Basic-FUBO-E-SR4 (Grundkörper)
höhenmäßig am Rohfußbodenniveau und parallel zum
Schnurgerüst ausrichten.
Nach der Höhenanpassung die Flügelschraube feststellen
unddamitAufbauxieren(siehe Abb.: 13).
Die mitgelieferte Aufstellvorrichtung ist nur eine tempo-
räre Fixierung. Erst das unmittelbare Auffüllen mit Sand
bis auf das Niveau der Sauberkeitsschicht ergibt eine
lagefeste Positionierung der Bodenplattendurchführung.
Abb.: 13

14 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE

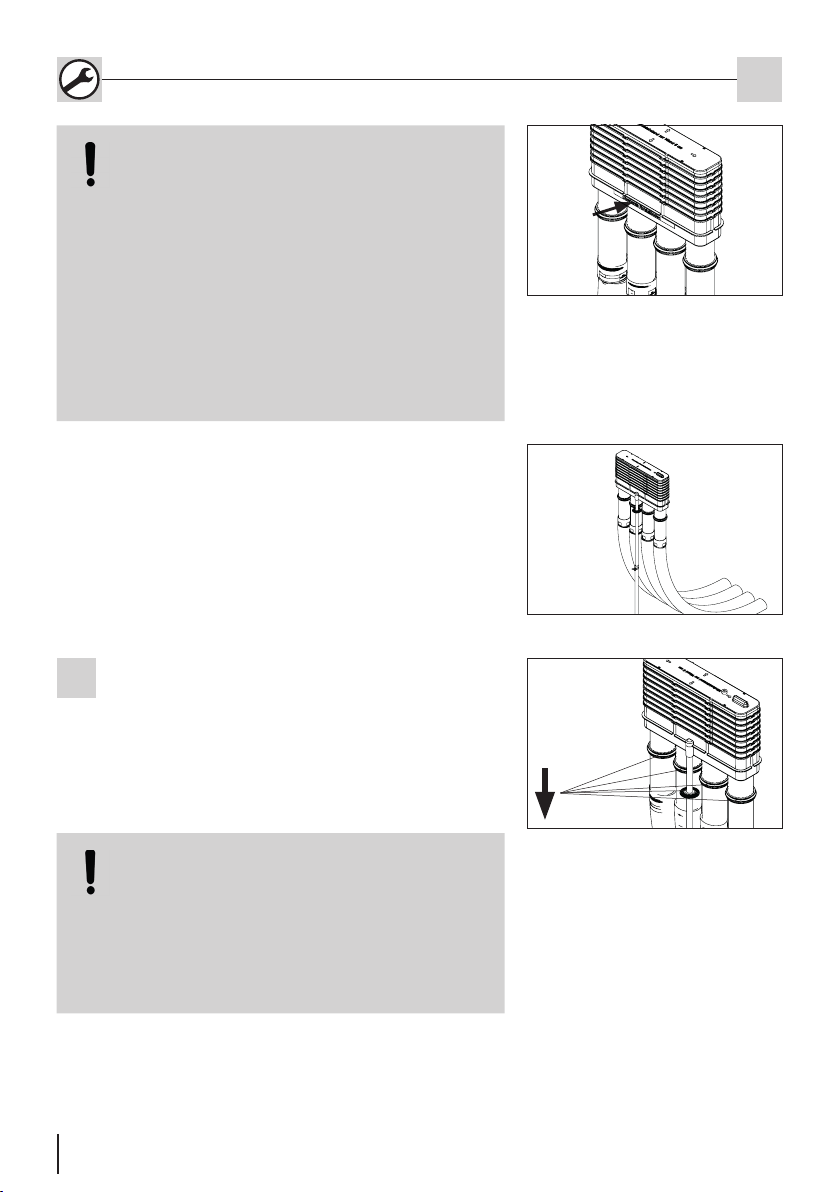

HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Auf der MSH Basic-FUBO-E-SR4 (Grundkörper)
bendetsicheineKennzeichnung/Markierung
„Oberkante Rohfußboden“ (siehe Abb�: 14).
• Die 3-Stegdichtungen müssen sich immer inner-
halbderRohfußbodenplattebenden.
• DerWassersperranschvomErdspießdarfsichaus
PlatzgründennichtaufgleicherHöhebenden
wie die Dreistegdichtungen der Mantelrohre.
10
Abb.: 14
Sollte der Fußbodenaufbau höher als 235 mm sein,
werden die 3-Stegdichtungen auf den Rohren sowie der
WassersperranschaufderAufstellvorrichtung,gleich-
mäßig nach unten geschoben, so dass sichergestellt wird,
dassdie3-StegdichtungenundderWassersperransch
sichimNiveaudesRohfußbodensbenden.
Die gelbe Markierung „Oberkante Rohfußboden“ ist
in dem Fall ohne Bedeutung (siehe Abb.: 16).
Abb.: 16
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Nach Anschluss der Rohre ist die Einhaltung der
BiegeradienR≥1mzukontrollieren.
►MSH Basic-FUBO-E-SR4 (Grundkörper) mit eingesteckten
KES-Schlauchsystemen (siehe Abb.: 15).
Abb.: 15

15
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE

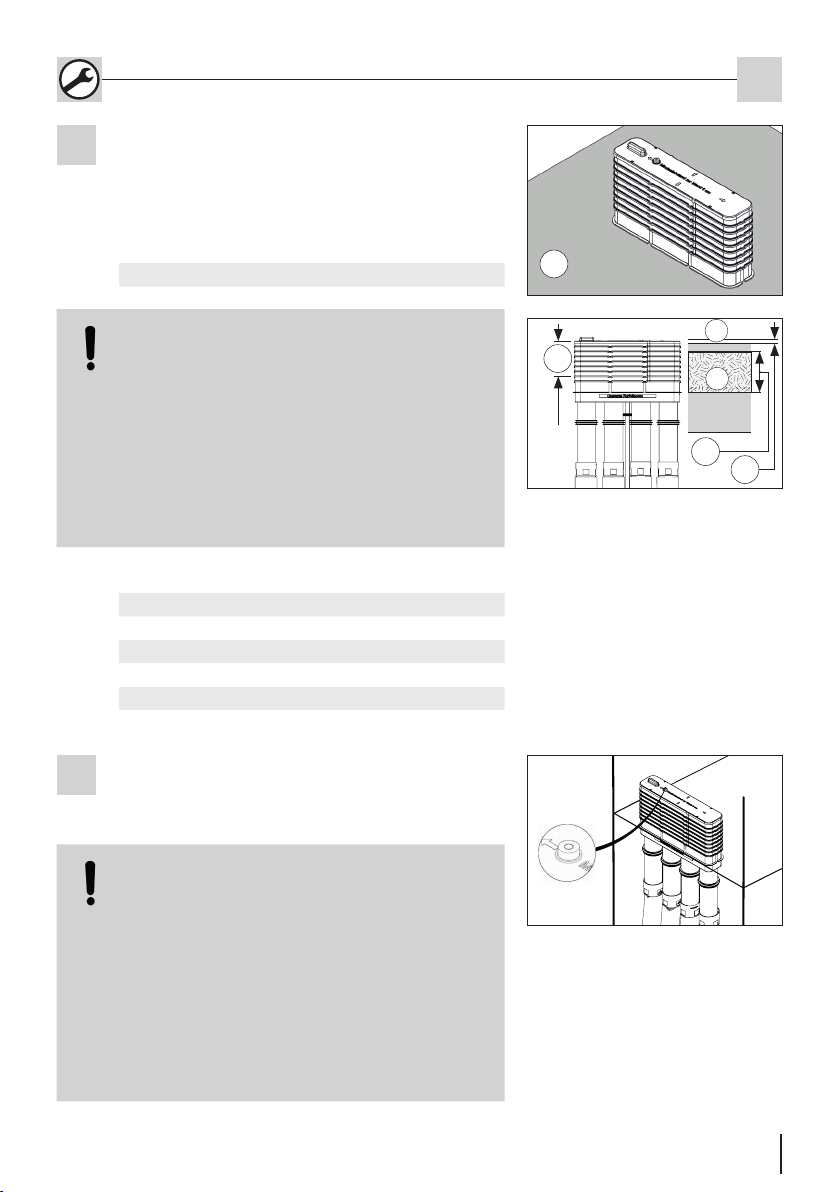

Bei fachgerechter Positionierung steht der Grundkörper nach
dem Betonieren 235 mm über dem Rohfußboden (RFB).
Ein Einkürzen des Grundkörpers auf den späteren Fuß-
bodenaufbau bzw. das Fertigfußbodenniveau um bis zu
155 mm ist später systembedingt möglich (siehe Abb.: 17).
Legende zu Abb.: 17
1 RFB-Rohfußboden
Abb.: 17
1
11
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Bitte beachten, dass der einkürzbare Bereich (die
schwarzen Ausgleichsrahmen) im Bereich des
Fertigfußbodenniveaus liegt (wichtig bei Auf-
bauten größer 235 mm und kleiner 80 mm)
(siehe Abb.: 18).


Abb.: 18
1
3
2
4
5
Legende zu Abb.: 18
1 Einkürzbereich
2 Dämmung
3Überstand max. 50 mm
4 FFB-Fertigfußbodenhöhe
5 RFB-Rohfußbodenhöhe
12 NachderHöhenxierungderMSHBasic-FUBO-E-SR4(Grund-
körper) und während des Auffüllens mit Sand, kann mithil-
fe der vorhandenen Libelle auf dem Verschlussdeckel, la-
gemäßig ausgerichtet werden (siehe Abb.: 19).
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Während des Auffüllvorgangs mit Sand, den
Abstand zum Schnurgerüst sowie die senkrechte
Position des Bauteils kontrollieren und gegebe-
nenfalls anpassen.
• AbstandWandinnenseitebisAußenächeGrund-
körper: 5 cm
Abb.: 19

16 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
►Lage- und standfeste MSH Basic-FUBO-E-SR4 (Grund-
körper) senkrecht montiert, am Schnurgerüst ausge-
richtet und mit Sand verfüllt (siehe Abb.: 20).
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbereitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können zu Sachschäden führen.
• Die Oberkante des Fertigfußbodens muss immer überhalb der roten Markierung liegen.
• Bei Gebäuden ohne Bodenaufbau entspricht der rote Rahmen der Oberkante Rohfuß-
boden RFB. Ein Einkürzen des Grundkörpers wird durch Abnehmen der einzelnen Aus-
gleichsrahmen erstellt und ist maximal bis zur roten Markierung möglich (rot markierter
Ausgleichsrahmen darf nicht entfernt werden). Eine spätere Nacharbeit entfällt, wenn
die Oberkante des Grundkörpers mit der Oberkante FFB übereinstimmt.
► Einbetonierter Grundkörper MSH Basic-FUBO-E-SR4
(siehe Abb.: 21).
Abb.: 20
Legende zu Abb.: 21
1 FFB-Fertigfußboden
Abb.: 21
1

17
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
14 Beschreibung Dichteinsatz MSH Basic-MBK-R4
Legende zu Abb.: MSH Basic-MBK-R4
1 Gasarmatur Schuck DN25 (nicht im Lieferumfang enthalten)
2 Dichteinsatz MSH Basic-MBK-R4
3 Nagelschraube
4Dichtelement M-KD1/13-21+3/7-13+1/5-13
5Dichtelement M-ED1/20-34
6Dichtelement M-WD1/32-50
7 Kunststoffschneidschraube
7
6
2
Abb.: MSH Basic-MBK-R4
mit Musterbelegung
Lage der Dichteinsätze nach Abstimmung der Gewerke
1
5
4
3
15 Montage Dichteinsatz MSH Basic-MBK-R4
1Unmittelbar vor der Montage des Dichteinsatzes MSH
Basic-MBK-R4, wird der Verschlussdeckel des Grundkörpers
MSH Basic-FUBO-E-SR4 entfernt (siehe Abb.: 22).
Abb.: 22
2Die Ausgleichsrahmen werden nun bis auf Höhe des
Fertigfußbodens einzeln entfernt.
Dabei greift man mit beiden Händen die Laschen des
Ausgleichrahmens und zieht ihn nach oben heraus (siehe
Abb.: 23).
Legende zu Abb.: 23
1 Laschen
Abb.: 23
1

18 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
5Nun können die verschiedenen Anschlussleitungen für
Gas, Wasser, Strom u. Telekommunikation durch die
Schutzrohre eingezogen werden (siehe Abb.: 26).
Abb.: 26
3Anschließend Dichtringe des Dichteinsatzes und die Innen-
seite der Adaptionsrohre des Grundkörpers ausreichend mit
Gleitmittel GMT bzw. GML einstreichen (siehe Abb.: 24).
4Dichteinsatz MSH Basic-MBK-R4 komplett in den einbeto-
nierten Grundkörper der MSH Basic-FUBO-E-SR4 einführen,
bis der Flansch des Dichteinsatzes auf dem Fertigfußboden
FFBbzw.aufderOberkantevomGrundkörperauiegt.
Anschließend beide Nagelschrauben am Grundkörper
mit Hammer einschlagen und befestigen (siehe Abb.: 25).
Abb.: 24
Abb.: 25
6Wird eine Gasarmatur installiert, muss das vormontierte
Sekundärdichtelement ausreichend mit Gleitmittel GMT
bzw. GML eingestrichen werden (siehe Abb.: 27).
• Vor dem Einziehen der Medienleitungen ist mit
dem Versorger Rücksprache zu halten.
• Die Montage der Spartendichtelemente erfolgt
nach der Montageanweisung „PolySafe - Dichte-
lemente und Manschettenstopfen“.
Legende zu Abb.: 27
1 Sekundärdichtelement
Abb.: 27
1

19
Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Sollte der Grundkörper der MSH Basic-FUBO-E-SR4 zu tief
einbetoniert sein, besteht die Möglichkeit, den Grundkör-
per durch Aufstecken von zusätzlichen Ausgleichsrahmen
entsprechend zu verlängern (siehe Abb.: 30).
1
Bei einer Verlängerung des Grundkörpers um mehr
als einen Ausgleichsrahmen ist ein Dichteinsatz MSH
Basic-MBK-R4 in Sonderlänge notwendig. Bitte neh-
men Sie ggf. Kontakt mit unserem Serviceteam auf.
16 Montage Verlängerungsset
Abb.: 28
7Einzeldichtelemente sowie Gashauseinführung in den
Dichteinsatz MSH Basic-MBK-R4 einführen.
Anschließend die Laschen der Dichtelemente mit den
Kunststoffschneidschrauben soweit anziehen, bis sie
bündig an der Innenplatte der MSH anliegen oder ein
Drehmoment von 14 Nm erreicht ist (siehe Abb. 28).
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Es müssen alle 4 Dichtelemente montiert werden,
auch wenn nur eine Teilbelegung der Medien
erfolgt.
• Wird vorerst keine Gasarmatur installiert, muss
ein Blinddichtelement montiert werden.
► Fertig montierter Dichteinsatz MSH Basic-MBK-R4
(siehe Abb.: 29).
Abb.: 29
Abb.: 30
1
2
Legende für Abb.: 30
1 Dichteinsatz MSH Basic-MBK-R4 Sonderlänge
2 Ausgleichsrahmen

20 Art. Nr.: 5090032065 Rev.:03/2018-09-25
MSH Basic-FUBO-E-SR4 / MSH Basic-MBK-R4 DE
Rahmenverlängerungen
• 1 Rahmenverlängerung = Standarddichteinsatz
• 2 - 9 Rahmenverlängerungen = verlängerter Dicht-
einsatz
• ab 10 Rahmenverlängerungen nehmen Sie bitte
Kontakt mit unserem Serviceteam auf
Service-Telefon [phone] Änderungen vorbehalten�
