Haverland AE-08 User manual

fJ) HAVERLAND
ACUMULADOR ESTATICO
STATIC STORAGE HEATER
ACCUMULATEUR STATIQUE
MANUAL DE INSTALACION Y USUARIO
MANUAL DE INSTALA<;AO E UTILIZA<;AO
INSTALLATION AND USER'S MANUAL
MANUEL D'INSTALLATION ET DE L'USAGER
MODELOS / MOD E L S ~/ MODELES
AE-08
AE-12
AE-16
AE-20
AE-24
AE-28
AE-32 AENOR
Serie EXTRAPLANA
Sette EXTRAPLANA
lSI
EXPLA-FLAT Series
Producto
Serie EXTRAPLA TE
Certi fica do
MARSAN INDUSTRIAL, S.A.
Crta. San Martin de Valdeiglesias, Km 2,2
Tel.: [phone]
7020
Fax: [phone]
28925 ALCORCON (MADRID)
MARSAN INDUSTRIAL, S.A. se reserva hacer cualquier modificaci6n sin previo aviso.
MARSAN INDU STRIAL, LTD reserve the right to make modifications without notice.
MARSAN INDUSTRIAL,S.A. se reserve Ie droit de realiser
nimpo rte quelle modification sans avertissemen t prealable.
06/03

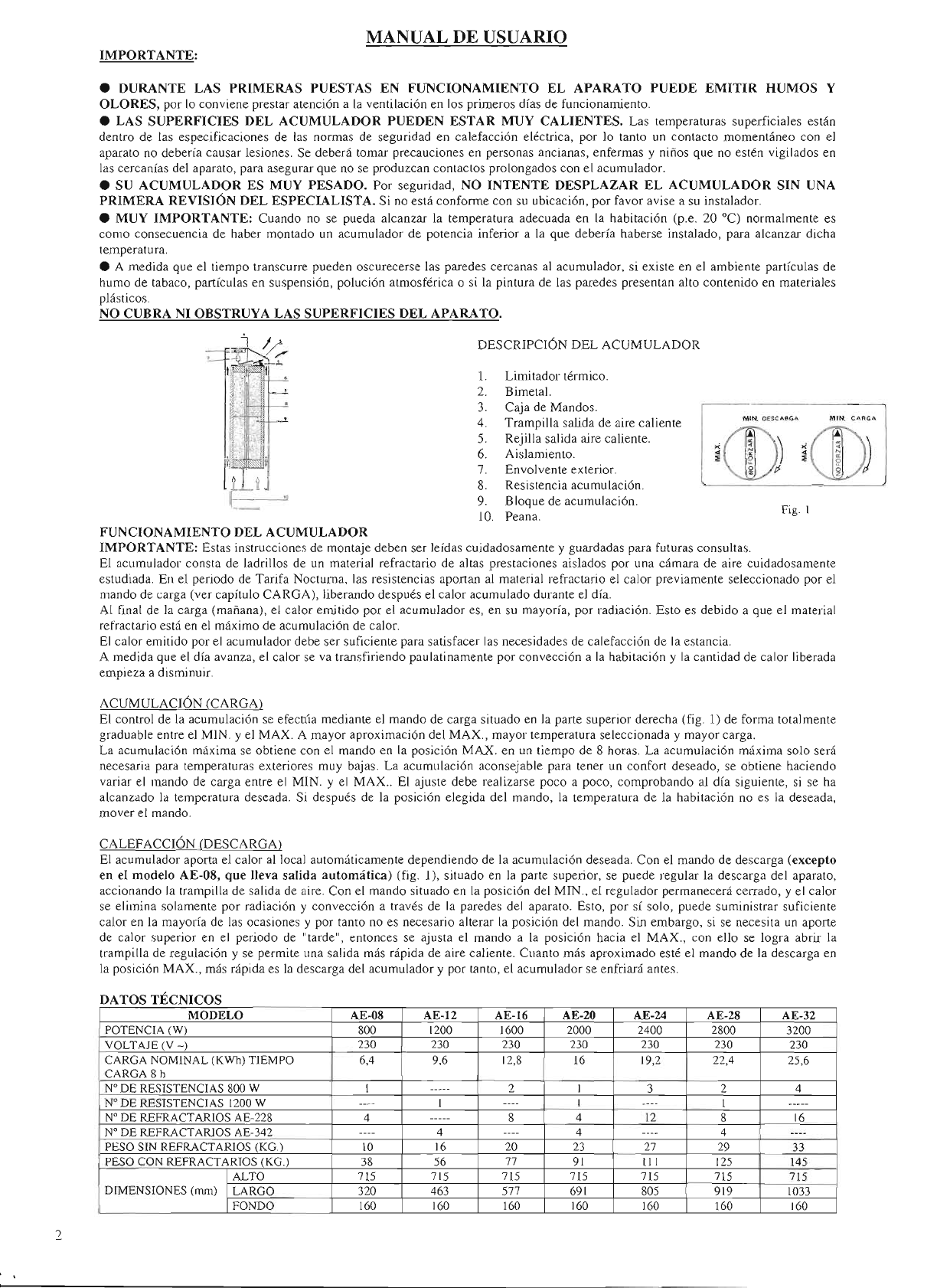

MANUAL DE USUARIO
IMPORT ANTE:
• DURANTE LAS PRIMERAS PUESTAS EN FUNCIONAMIENTO EL APARATO PUEDE EMITIR HUMOS Y
OLORES, por Lo conviene prestar atenci6n a La ventiLaci6n en Los primeros dias de funcionamiento.
•
LAS SUPERFICIES DEL ACUMULADOR PUEDEN ESTAR MUY CALIENTES . Las temperaturas su perf iciaLes estan
dentr o de La s especificaciones de las n orm as de seguridad en calefacc i6n ele ctr ica, por 10 tanto un co ntacto momentaneo con el
aparato no deberia causar lesiones. Se debera t
omar precaucione s en person as ancianas, enfermas y nifios que no esten vigilados en
las cercanias del aparato, para asegurar que no se produzcan contactos proLongados con
eL acumulador.
• SU
ACUMULADOR ES MUY PESADO. Por seg uridad, NO INTENTE DESPLAZAR EL ACUMULADOR SIN UNA
PRIM ERA REVISI6N DEL ESPECIALISTA. Si no esta confonne con su ubicaci6n, por favo r avise a su instalador.
•
MUY IMPORTANTE: Cuando no se pueda aL canzar la temperatura adec uada en [a habitaci6n (p.e. 2 0° C) normalmente es
como consecuencia de haber montado un acumulador de potencia inferior a La que deberfa haberse instalado, para al canzar dicha
temperatura.
• A medida que el tiernpo trans
curr e pueden osc urecerse las paredes cercanas al acumulador, si existe en el ambi ente particulas de
humo de tabaco, particulas en suspension, poluci6n atrnosferi ca 0 si la pintu ra de las paredes presentan alto contenido en materiales
plasticos.
NO CUBRA NI OBSTRUYA LAS SUPERFICIES DEL APARA TO.
DE SCRIPCI6N DEL ACUMULADOR
1. Limitador terrnico.
2.
Bimet al.
3. Caja de Mandos.
4.
Tr ampilla salida de aire caliente
5. Rejilla salida aire caliente.
6. Aislamiento.
7. Envolvente exterior.
8. Resistencia a
cumul aci6n.
9. Bloque de acumulaci6n. Fig. I
10. Pean a.
FUNCIONAMIENTO DEL ACUMULADOR
IMPORTANTE : Estas instrucciones de montaje deben ser lefdas cuidadosamente y guardadas para futuras con sultas.
El acu mulador consta de
LadrilL os de un material r efr actario de altas prestaciones aislados por una carnara de aire cuida dosa mente
cstudiada. En el periodo de Tarifa
Noctum a, las resi stencias aportan al material refractario el calor previamente seJeccionado por el
mando de carga (ver capitulo C
ARGA ), liberando despues el calor acumulado durante el dia.
Al final de la
car ga (manana), el calor emi tido por el acumulador es, en su mayorfa , por radiaci6n. Esto es debido a que el material
refractario esta en el maximo de acumulaci6n de
caL or.
EI calor emitido por eLacumuLador debe ser suficiente para satisfacer las necesidades de calefacci6n de La estancia.
A medid a que el dia avanza, el calor se va transfiriendo paulatina
ment e por convecc i6n a la habitaci6n y la cantidad de calor liberada
empieza a disminuir.
ACUM
ULACI6N (CARGA)
EL control de La acumulaci6n se efecnia medi ante el mando de carga situado en la parte superior derecha (fig. 1) de forma total mente
graduab le entre el MIN. y el MAX. A may or aproximaci6n del MAX ., mayor temperatura seleccionada y mayor carga.
La acumulaci6n maxima se obtiene con el mando en la posici6n
MAX . en un tiempo de 8 horas. La acumulaci6n maxima solo sera
necesaria para temperaturas exteriores muy bajas. La acumulaci6n aconseja ble para tener un
con fort deseado, se obtiene haciendo
variar el mando de carga
entr e el MIN . y el MAX .. EI ajuste debe realizarse poco a poco, compr obando aJ dia siguiente, si se ha
alcanzado la temperatura deseada. Si despues de la posici6n eleg ida del mando, la t
emp eratura de la habitaci6n no es la deseada,
mover el mando.
CALEFACCl6N (DESCARGA )
EI acumulador aporta el calor al local autornaticamente dependiend o de la acumulaci6n deseada. Con el
mand o de descarga (excepto
en eI
modelo AE-08, que lleva salida automatica ) (fig. J), situado en la parte superior, se puede regular la descarga del aparato,
accionando la trarnpilla de salida de aire. Con eI mando situado en la posici6n del
MrN ., el regulador perrnanecera cerrado, y el calor
se elimina solarn
ente por radiaci6n y convecci6n a traves de la paredes del aparato. Esto, por sf solo, puede suministrar suficiente
calor en la mayoria de las ocasiones y por tanto no es necesario alterar
La posicion del mando. Sin embargo, si se necesita un aporte
de
calo r superior en el periodo de "tarde", entonces se ajusta el mando a la posici6n hacia el MA X., con ella se logra abrir la
trampilla de regulaci6n y se permite una salida mas rapid a de aire ca liente. Cuanto mas aprox imado este el mando de la descarga en
la posici6n MA X., mas rapida es la descarga
deL acumuL ador y por tanto, el acumulador se enfriara antes.
DA
TOS TECNlCOS
MODELO AE-08 AE-12 AE-16 AE-20 AE-24 AE-28 AE-32
POTENCIA (W) 800 1200 1600 2000 2400 2800 3200
VOLTAJE (V
-)
230 230 230 230 230 230 230
CARGA NOMINAL (KWh) TIEMPO 6,4 9,6 12,8 16 19,2 22,4 25,6
CARGA 8 h
N"DE RESISTENCIAS 800 W I ----- 2 I 3 2 4
N° DE RESISTENCIAS 1200 W -- -- 1 ---- I ---- I -----
N" DE REFRACTARIOS AE-228 4
---- -8 4 12 8 16
N"DE REFRACT ARlOS AE-342
----
4 ---- 4 ---- 4 --- -
PESO SIN REFRACTARIOS (KG.) to 16 20 23 27 29 33
PESO CON REFRACTARIO S (KG.) 38 56 77 91 111 125 145
IALTO 715 715 715 715 715 715 715
DIMENSIONES (nun) I LARGO 320 463 577 691 805 919 1033
!FO NDO 160 160 160 160 160 160 160

LIMPIEZA DEL ACU MULADOR
Para su limpieza superficial usese una gamuza de polvo. Durante los meses de verano, cuando el acumulador no se usa y las
superficies esten frias, puede usarse un trapo humedo. No utilizar, en ningun caso, productos de limpieza abrasivos, y en general
ningun producto con elementos de suspension que pueda ensuciar el entorno.
ELIMINACI6N DE PEQU ENAS ANOMALIAS
ONOC ARGA:
Comprobar posicio n del rnando de carga .
Comprobar conexion a la red.
Comprobar si el limitador terrnico de seguridad ha desconectado. Mirar el apartado Limitador termico de seguridad.
Si el aparato no carga por ninguno de los motivos anteriores, contacte con un Servicio Tecnico Autori zado (S.A.T.).
o NO ABRE LA TRAMPIL LA
La trampilla de salida de aire esta dotada de un mecanismo que impide su apertura durante los periodos de carga y las
primeras horas de descarga. Este funcion arniento nos perrnite conseguir un reparto uniforme del calor a
10 largo del
dfa y evitar perdidas durante el perfodo de carga. .
Si la trarnpilla no se abriera al final del periodo de la descarga en la posicion del mando en MAX ., contacte con un
Servicio Tecnico Autorizado.
LA
GARANTIA DEL ACUMULADOR , NO CUBRI RA LOS DANOS CAUSADOS POR NO SEGUIR TODAS EST As
INSTRUCCIONES,
DESCRIP CI6N DET ALLAD A ACUMULADOR ESTAnco
I IMIT Ap OR Tf RMICO
MANUAL DE INSTALACION
LA INSTALACI6N DE ESTE APARATO DEBE SER E FE CTUADA POR UN INSTALADOR CUALIFICADO, Y
DEBERA A,JUSTARSE A LAS DISPOSI CIONE S NA CIONALE S VIGENTES SOBRE INSTALACIONES EL EC TRI CAS.
ESTE APARATO PESA MUCRO . Con objeto de m ant en er la e stabilidad y de garantizar la seguridad futur a, es
imprescindible que se FUE FIRMEMENTE A LA PARED y que las p ata s se hallen montadas sobre UNA SUPERFICIE
FIRME Y NIVELADA. E vitar superficies irregul ar es del tipo alfomb ras 0 det erminada s baldo sas.
NOTAS IMPORTANTES PARA LA INSTALACION:
NO CUBRIR NI SITUAR OBJETOS EN CONTACTO CON EL ACUMULADOR.
Conservar 25 em. mfnimo de distancia en la parte superior a cualquier colgadura 0 estante.
Conservar 10 em. minima de espacio libre a ambos lados del acumulador.
Conservar IOem. minimo de distancia entre el aparato y materiales combustible, tales-como cortinas y muebles.
Para mayor rendimiento del acumulador se dejara una separacion a la pared de 25 mm. minimo.
Despues de haber vuelto a instalar el aparato en otro lugar, se pondra en funcionamiento durante el primer periodo de
carga bajo el control del instalador.
Asegiirese de que el rodapie no es mayor de 25 mm de grosor.
Si quiere dejar fuera de servicio el aparato, desconectelo de la instalacion.
EI tiempo de carga nominal de estos acumuladores es de 8 horas, y debe ser controlada por un dispositivo
programador.
Desconectar el aparato antes de realizar cualquier operac ion en su interior.
NO ABRIR EL APARATO ESTANDO ESTE CARGADO (CALIENTE).
Este aparato debera estar instalado, de forma que los interruptores y otros dispositivos de mando, no pueden ser
toeados por una persona que este en la bafiera 0 ducha.
3

OPERA ClONES PARA LA INSTALACION
1.-
DESMONTAJE DEL MUEBLE
1.1 Desembale el acumulador quitando
las piezas protectoras inter iores.
1.2 Para quitar el frente saque los
tornillos de la parte
inf erior.
1.3 Desplace el frente hacia arriba
basta desencajarlo de techo de
aparato.
2.-
DESMONTAJE DEL MUEBL E
2.1 Retire el panel interior sacando los
tornillos que tiene en los bordes
desencajandolos del mueble.
2.2 Con el panel interior sale el
aislarniento termico al estar unido
a este. Depositelo de tal rnanera
que no pueda dafiarse.
3.-
DESMONTAJE DEL MUEBLE
3.1 Retire el acondicion ador del cart6n
que sujeta las resistencias y
extraiga de el las peanas del
aparato, los separadores de pared y
las bolsas de accesorios.
4.- FIJACION
SOPORTE A LA
PARED
4.1 Es importante que se escoja el
metodo de fijacion apropiado para
el material de la pared a la que
deba fi
jar se el acumu lador.
Algunos materia les modernos de
construccion intern a son de muy
baja densidad y requieren
dispositivos de fijaci6n
especializados para proporcionar
una instalacion segura y
fU a.
4.2 Posicione el soporte en la pared y
marque los agu
jer os con las
4
distancias que se describe en el
diagram a adjunto. Taladre la
pared, coloque los tacos y atorni lle
con los tornill os el soporte a la
pared (material suministrado).
"A"
~ ' ' ~
~ ~
o 0 0 0 0
~ &??W~ ]
SUELO / SOLD / FLOOR / SOL
MOD. A B c H
AE-08 207 640
AE-12 285 640
AE-16 399 640
AE-20 513 256,5 640
AE-24 627 313,5 640
AE-28 777 388,5 640
AE-32 855 260 640
Cotas en mm
5.- FIJACION DEL ACUMULADOR
5.1 Ponga las peanas al aparato en la
parte inferior (segun d
iagra ma
adj u nto) con los 4 tornillos de
cabeza hexagonal que se
encuentran en la bolsa de
accesorios.
5.2 Afloje (no los quite) los 4 tornillos
situados en la trasera, 2 en cada la
teral (IMPORTANTE: AFLO JE
LOS TORNILLOS INTERIORES,
NO LOS EXTERIORES).
' . ~
5.3 Encaje el mueble en el soporte por
las dos ranuras de la parte trasera.
C ORR ECTO e2;
6.- ESQUEMA ELECTRICO
Este acumulador necesita una buena
instalaci6n de toma de ti
err a.
Desconecte siempre el cable de
alirnentacion antes de acced er a los
componentes y conexiones electricas.
ACUMULADORES ESTATICOS
ESQUEMA ELECTRICO
AE-08. AE-12, AE-16. AE-20.
3 AE-24, AE·28, AE-32
1 RESISTENCIA
2 LlMITADOR TERMICO
3 TERMOSTATO DE CARGA
4 REGLETA CONEXION
r - - ----- - .,
1 ' 1
I I jI
~t---4---1 ~
T
N . I L
7.- COLOCACION REFRACTARIOS
7.l . Encaje .los refractarios traseros
por detras de las resistencias,
abatiendo estas hacia de.lante.
Primero se deben co.locar los
bloques laterales y por ultimo los
centrales. En el caso del modele
AE-20 los ladrillos grandes (AE-
342) se colocan en el lade
izquierdo y en el modele AE-28
los ladrillos grandes se colocan en
el medio .
7.2 Coloque los r
efr actarios frontales
asegurandose de que apoy an
p
erf ectarnente y que las
resistencias estan bien colocadas
en el canal del aire.
7.3 Cornprobar que el mecanismo de
apertura de la trarnpilla funciona
libremente, girando a izquierda y
derecha el mando de descarga.
J

8.- MONTAJE FINAL
8.1 Conec tar a la toma de co ni ente prevista para la TARIFA NO CTURNA . Conexionar el ca ble de alimc ntac ion introduciend olo
por el retenedor (utilizar siernpre cable resistente al
calor tipo H OS RR-F 0 HOS VV-F. No dejar exceso del misrno dentro del
apara to). Conectar a la regleta y al torn illo de toma de tierra. Aseg iirese de que las conexiones esran bien apretadas. Apriete el
torni
11 0 del retenedor.
8.2 Intercalar entre el aparato y la instalacion electrica un interruptor de corte.
8.3 Vuelva a colocar el panel interior con el aislante,
ASEGUR .A.NDOSE DE QUE NO QU EDE NINGUNA FISURA EN TRE
LOS AI SLANTES . Ensamble el mueble.
9.- LIMI
TADOR TERMICO DE SEGURIDAD
P
Ol' medio de un limitador terrnico de rearme manu al, situado en la parte intern a superior lado derecho (dispos itivo co n un boron
rojo), corta el funcio namiento del acurnulador en caso de un
exceso de temperatura.
Para restablecer el limitador terrnico:
1. Asegurarse que el acumulador este desconectado de la toma de corriente.
2. Quitar los tornillos situados en la parte inferior del frontal del acumulador.
3. Tirar hacia delante el panel frontal hasta que quede libre del fo
nda del acumulador. Empujar hacia ani ba el panel frontal, para
que se suelte la pestana que 10 retiene.
4. Pulsar el boron rojo del limitador.
5. Colocar el panel frontal exterior, realizando las operaciones inversas a los pasos 3 y 2.
6. Restablecer la toma de co rriente.
10.-
MAN TEN IMIENTO
Al sustituir cualquier component e, debe tenerse mucho cuidado en colocar los cables, los aislantes y el bulbo del mismo modo que el
original. En el caso de que el rnisrno acumulador se instale por seg unda vez, 6 sucesivas, las partes dafiadas 0 deterioradas de los
aislantes deberan ser sustituidas por partes identicas.
11.- OBS ERVA
CIO NES EN CASO DE ANOMALlAS
El acumulador no calienta nada.
1. Autornatico e
xtem o desconectado. Solucio n: Co nectarlo.
2.
Com probar limi tador terrni co, Soluci6n : En caso de que se haya descone ctado, rearmarlo (se expl ica en el a par tado n''. 9)
3. Regulador de carga defectu oso, Sol uci6n : Sustituir.
4. Limitador terrnico defectuoso, Sustituir.
j
5

MANUAL DE UTILIZACAO
IMPORT ANTE :
•
DURANTE AS PRlMEIRAS VEZES QUE PUSER EM FUNCIONAMENTO, 0 APARELHO PODE EMITIR FUMOS
E ODORES , PELO QUE SE RECOMENDA QUE 0 COMPARTIMENTO ESTEJA BEM VENTILADO.
• ESTE APARELHO PESA MUlTO. Com 0 objectivo de manter a estabilidade do acumulador , e irnprescindivel que se
fixe
firmemente a parede 0 suporte de parede e os pes sejam montados sobre uma superffcie firme e nivelada.
• Com 0 transcurso do tempo se 0 ambiente onde einstalado 0 acumulador eurn ambiente de fumadores, se
existem particulas em suspensao (poeira no ar), poluicao atmosferica ou a pintura das paredes apresenta urn
conteudo alto de materiais plasticos as paredes proximas ao acumulador podem escurecer Jigeiramente.
NAO TAPE NEM OBSTRUA AS SUPERFICIES DO APARELHO .
DESCRI <;AO DO ACUMULA
DOR
I. Limitador terrnico
2. Resistencia bimetal
3. Painel de control MIN. DESCA.RGA MIN. CARGA
4. Registo de saida de ar quente
5. Grelha de saida de ar quente
6. Isolamento
7. Carcaca exterior
8. Resistencia
9. Bloco de acumulacao de calor Fig. 1
10. Suportes (Pes)
FUNCIONAMENTO DO ACUMULADOR
IMPORTANTE: Estas instrucoes de montagem devem ser lidas cuidadosamente e consideram que as necessidades de aquecimento
do compartimento fora rn calculadas correctamente.
o acumulador e constitufdo por blocos de urn material refractario de alta performance , isolados por uma carnara de ar
cuidadosa mente estudada. No perfodo da tarifa nocturna, as resis tenc ias transmi tem aos blocos refractarios 0 calor previarnente
seleccionado pelo term ostato de carga (ver capitulo CARG A), libertando estes depois 0 calor acumulado, durante 0 dia.
No final da ca rga (rnanha), 0 calor emitido pelo acumulador e na sua rnaioria, por radiacao. Isto deve-se ao facto de os refractarios
estarem no maximo da sua carga.
Este calo r ernitido por radiacao deve ser suficiente para satisfazer as necessidades de aquecimento do
com partimento.
Amedida que 0 dia avanca, 0 calor vai-se transferindo lentamente por conveccao ao comp artimento e a quantidade de calor libertada
corneca a diminuir.
ACUMULAC Ao (C ARGA)
o controlo da acurnulacao faz-se atraves do termostato de carga (Fig. 1) de forma totalmente gradual entre 0 Min . E o Max.. Quanto
rnaior for a proximid ade do Ma x, rnaior a a t
emp eratura seleccionada e rnaior e a carga termica.
A acu mulacao maxima, obtern-se com 0 termostato no Max. a carregar num p
eri odo de 8 horas. A acurnulacao maxima so sera
necessaria para temperaturas exteriores muito baixas em relacao it temperatura ambiente do local.
A acu mulacao aconselhavel para obter 0 conforto desejado, obtem-se faze ndo variar 0 regulador entre 0 Min e 0 Max. 0 ajuste deve
realizar-se pouco a pouco, verificando no dia seguinte se ja se alcanco u a temperatura desejada.
AOUE ClM ENTO CDESCARGA)
o acumulador transmite 0 calor ao compartimento automatica mcnte dependendo da acumulacao realizada. Com 0 regulador de
descarga (Fig . I) podemos accionar 0 registo de descarga para regular a conveccao desejada, tendo no entanto em conta que:
DURANTE AS PRIMEIRAS HORA S DO PERIODO DE DESCARGA (PELA MANHA ) 0 REGISTO PERMANECE
FECHADO INDEPENDENTEM ENTE DA POSI<;AO DO REGULADOR DE DESCARGA. •
Se nas ultimas horas da tarde se deseja aumentar a saida de calor. deve-se colocar 0 regulador de descarga na posicao Max. (Fig.I).
(Excepto no modelo AE-08, que por ser automatica a saida de calor, nao tern comando de descarga),
Quanto mais pr6ximo esuver 0 regul ador da desc arga da posicao Max., mais rapida ea descarga do acumulador e port anto, rnais
rapid amente esgotara 0 calor acumulado.
DADOS TECNICOS
MODELO AE-08 AE· J2 AE-16 AE-20 AE-24 AE-28 AE-32
POTENCIA (W) 800 1200 1600 2000 2400 2800 3200
TENS AO (V - ) 230 230 230 230 230 230 230
ENERGIA ACUMULADA (KWh ) EM 8 h 6,4 9,6 12,8 t6 19,2 22,4 25,6
DECARG A
N° DE RESISTENC1AS 800 W 1 --- -- 2 I 3 2 4
N" DE RESISTEN CIAS 1200 W -- -- I
----
I -- -- I -----
N" DE REFRACTARIOS AE-228 4 ----- 8 4 12 8 16
N" DE REFRACTARIOS AE-342 -
---
4 ---- 4 -- -- 4 -- --
PESO SEM REFRACTA RIOS (KG.) 10 16 20 23 27 29 33
PESO COM REFRACTARIOS (KG.) 38 56 77 91 I.JI 125 145
IALTUR A 7 15 715 7 15 7 15 7 15 7 15 715
D1MENSOES (m m)
[L ARGURA 320 463 577 69 1 805 919 1033
IPROFUNDIDADE 160 160 160 160 160 160 160

LIMPEZA DO ACUMULADOR
Para a Iimpeza superficial do acumul ador use-se um pano de po, Du rante os meses de verso, qu ando 0 acumulad or nao se usa e as
superficies estao frias, pode usar-se um pano hiimido. Nao utili zar em nenhum caso produt os de limpeza abra sivos e em geral
nenhum produto com elemento s de susp ensao
ELIMINA<;:AODE PEQUENAS ANOMALIAS
NAO CAR REGA
Verif icar a posicao do regul ador de carga.
Veri ficar a ligacao arede.
Verificar se 0 limit ador terrnico de segu ranca desligou. Ver 0 capitulo LIMITADOR T ERMI CO DE SEGURAN c;A
Se 0 aparelho continua a nao carregar, contacte um service tecnico autorizado.
NAO ABRE 0 R EGISTO DE DES CARG A
Este registo esta dotado de um sistema que impede a sua abertur a dur ante as horas de carga e as primeiras de de scarga. Este sistema
permite-nos co nseg uir uma distribuicao do calor de uma f orm a unif onne ao longo do dia e evit ar p erdas durante a car ga.
Se 0registo nao se abre com 0 re gulador de des car ga na posicao Max. , durante aultima fase da descarga, co ntacte um serv ice
tecnico autorizado.
A GARANTIA DO ACUMULADOR NAO COBRE DANOS CAUSADOS POR NAO SE SEGUIREM CORRECTAMENTE
ESTAS INSTRU<;:OES.
DESCRICAO DETALHADA DO ACUMULADOR ESTATICO
LIMiT A DO Il rEIlMI CQ
ISOlAM
11 HA
_~ ..... ISO l AM ENr :, I NFt RI DIl
~BQR'fS DE _"'OM
PES
INSTALACAO
A INSTALA<;AO DEVE SER EFECTUADA POR UM INSTALADOR QUALIFICADO.
ESTE APARELHO PESA MUlTO. Com 0 objectivo de manter a estabilidade do acumulador, e imprescindivel que se fixe
firmemente aparede 0 suporte de parede e os pes sejam montados sobre uma superficie firme e nivelada.
IMPORT ANT E:
oacumulador deve ser montado num local seco e so bre uma superficie plan a, hori zontal.
o assentarnento correcto do acumulador e imp ortante , os pes devem estar sobre uma base f irme .
Manter um minima de 25c m de distancia da parte superior do aparelh o a qualqu er objecto ou estante.
M anter urn minima de lOcm de dist ancia de ambos os lados do acumul ado r.
M anter urn minima de IOcm de distancia entre 0 acumulado r e materiais cornbustfveis, tais como cortinas e m ovei s.
Nao cobrir nem colocar objectos sobre 0 acumulad or.
Quando se reinstalar um acumulador noutro local de verao as primeiras horas de carga ser acompanhada s pelo
instalador.
Entregue este manual de instrucoes devera ser cuidadosam ente conservado e quando hou ver rnudanca de proprietario.
A instalacao deve ser realizada por pessoal qua ilificado e de aco rdo com as nor mas em vigor.
Desligar 0 aparelho da rede antes de realizar qualque r oper acao no seu interior.
Nun ca abrir 0 acu mulador enq u anto este estiver carregado (quente).
Este aparelho devera ser instalado de f orma a que nao possa ser t ocado pOl'uma pessoa que esteja numa banheira ou
chuveiro.
o tempo de carga nomin al do acu mulador sao 8 horas e dev e ser controlado por urn relogio programador.
7

OPERA<;:O ES PARA A IN STALA<;: AO
1,- DES MON TAGEM DA CA RCA<;: A
1.1 Desem bale 0 acumulador tirando
as peca s protectoras interiores.
1.2 Para tirar 0 painel in retire os
pa
raf usos da parte inferior.
1.3 Retire 0 paine ! fazendo-o deslizar
no sentido da grelha.
2.- DE
SMONT A GEM DO PAI NEL
INTE
RIOR E RE SPE C TIVO
I SOL AMI ENTO FRO NTA L
2.1 Desaperte os parafuso s que estao
nos rebordos e retire 0 paine!
interior.
2,2 Com 0 painel interior sai 0
isolarnento terrnico. Debe pousar-
se este de forma a nao dani ficar 0
isolarniento,
3.- ACONDICIONAM IENT O DO
INTE RIOR
3.1 Retire a peca de car tao que segura
as resistencias, os separadores de
parede e tire os suport es e a bolsa
de parafuso s.
4,-
FIXA <;:AO DO SU POR TE A
PAREDE
4,1 E importante que se escolha 0
metodo de fixacao apro priado para
a parede onde vamos fixa r 0
acurnulador (nao usar buchas de
plas tico para fi
jar 0 acurnulador). I
L2 Posicio ue correctarncnte a barra de
fixac ao na parede e marqu e 0 local
dos furos. Faca os furos na parede
e fixe a barr a usando as buchas e
parafusos que sao fornecidos no
saco.
"A"
P2 "
"C"
MOD. A B C H
AE-08 207 .- - --- 640
AE-12 285 --- --- 640
AE-16 399 --- --- 640
AE-20 513 256,5 --- 640
AE-24 627 313.5 --- 640
AE-28 777 388,5 --- 640
AE-32 855 --- 260 640
Cotas em mm
5.-
FIXA <;: AO DO A CUMULADOR
5, I Coloq ue os pes na par te inferior
(conforme desenho) usando os 4
parafusos de cabeca hexagonal
fornecidos no saco.
5.2 A1iviar (nfio os retire) os 4
parafus os situados na parte
traseira, 2 em , cada lado
(IM
POR TAN TE: ALIVIAR OS
PARA F
USO S IN TE RT ORE S,
NAO OS EXTERTORES) ,
5.3 Encaixe 0 aparelho no supor te de
parede usando as ranhuras na
traseira do mesrno.
6.-
ESQU EM A ELE CTRI CO
Este acum ulador necessita de uma
instalacao com boa ligacao it terra.
Desligue sernpre 0 cabo de alimentacao
antes de aceder ao inte
rior do
acu mulado r.
ESQUEMA ELECTRICO
AE-08, AE-12, AE-16, AE-20,
AE·24, AE-28, AE-32
3 1 RESISTENCIA
2
L1 MITAOOR TERMICO
3 TERMOSTATO CARGA
4 L1GADOR
: : 2
L eJ
r - - -- --- - .,
I I
I I I I
N~t - - -4- ---lJL
T
7.- C OLO C A<;: AO DOS
REFRACTARIOS
7.1 Encaixe os refractarios traseiros
por tras das resistencias,
rebatendo-as para a frente. E
acons elhavel colocar pri mero os
dos extremos. No caso do modelo
AE-20 os refra
cta rios grandes
(AE-3 42) sao co!ocados no lado
esquerdo e no modelo AE-28 os
refractarios gra ndes sao colocados
no centro.
7.2 Coloque os r
efr actarios frontais
asseguran do-se de que estes estao
bern apoiados e que as
resistencias estao bern colocadas
no canal de ar.
7,3 Verificar que 0 registro de
aber tura funciona Iivrernente,
girando 0 botao de descarga para
a esquerda e para a direita.
8

8.- MONTAG EM FINAL
8.1 Ligar 0 cabo de alirnentacao introduzindo-o pelo retentor (utilizar sempre cabo de ligacao tipo H05 RR-F ou
HQ.5 VV-F. Nao
deixar excesso do mesmo dentro do aparelho). Ligar 0 cabo de terra no parafuso de tomada corres pondentc. Verificar que as
Iigacoes estao todas bem apertadas e apertar 0 parafuso do retentor.
8.2 Verifique que as Iigacoes (terminais) das resistencias estao bem encaixados.
8.3 Intercalar entre 0 aparelho e a instalacao electrica um interrupter de cor
te .
8.4 Volle a colocar 0isolamento frontal e 0painel, assegurando-se que nao se encontra partid o. Recoloque 0painel frontal.
8.5 Nunca instale 0 acumulador sobre ou por baixo de uma tomada.
9.- LlMITADOR TERMICO DE S
EGUR AN<;A
Por meio de urn limitador termico de rearme manual, situado na parte interna superior, corta 0 funcionamiento do acurnulador em
caso de
exce sso de temperatura.
Para rearrnar 0 limitador termico:
l. Certifique-se de que 0 acumulador esta desligado da rede electrica.
2. Siga as instruccoes de instalocei: para retirar 0 painel frontal.
3. Carregar no botao vermelho do limitador termico.
4. Monte de novo 0 painel fronta l.
5. Ligar 0 acumulador de novo a rede.
10- MANUTEN<;AO
Ao substituir qualquer componente, debe ter-se muito cuidado ao colocar os conductores, os isolamentos e todos os mecanismos da
mesma forma que se encontravarn originalmente. Quando urn acurnulador for reinstalado uma ou mais vezes os isolamentos
deteriorados devern substituidos por novos identicos,
11.- OBSERVA<;OES EM CASO DE ANOMALIAS
o acumulador nao aquece nada.
I Nao chega corrente ao acumulador. Verificar se 0 relogio nao esta a cortar 0 circuito e se nao ha problemas
com a alimentacao
electrica.
2 Verificar se 0 limitador terrnico foi activado, Nesse caso, rearrnar (seguindo as indicacoes do capitulo "LIMITADOR
TERMICO DE SEGURAN<;A".
3 Terrno stato de carga defeituoso. Substituir.
4 Limitador terrnico defeituoso. Subs tituir. USER'S MANUAL
IMPORTANT:
• During the fir st occa sion s the appliance is sta r ted, it ma y release smoke and smells, for which reason the room should be
well ventilated.
•
This appliance ha ve ver y hot surfaces. ATTENTION
• Thi s appliance weights a lot. In order to maintain its stability and guara ntee future safety, it is vital to fix it firmly to the wall
and fit the stands upon a firm, level surface.
• With time. the walls near the accumulator can darken if there are tobacco smoke particles in the environment, or there are
particles in suspension. atmospheric pollution or if the wall paint has a high plastic content.
DO
NOT COVER OR OBSTRUCT THE SURFA CES OF THE APPLIANCE
DES CRIPT I 6N OF THE STORAGE HEATER
I. Thermal limiter.
2. Bimeta l.
3. Control's panel.
4. Hot air outlet flap. MIN. DESCARG A MIN. CARGA
5. Hot air outlet grid.
6. Insulation.
7. Outer casing. {
I) { I)
8. Heat storage resistance.
9. Heat storage block.
10. Stand. Fig.
FUN
CTIONING OF THE STORAGE HEATER
IMPORT ANT: These assembly instruc tions must be carefully read and it is ta kenfor granted that the heating needs of the room
have been correctly calculated.
The storage heater consists of high performance refractory bricks insulated by a carefully studied air chamber. During the Nocturnal
Rate, the resistances give the refractory material the heat previously selected on the charge con trol (see cha pter CHARGING),
afterwards releasing this accu mulated heat duri ng the day. At the end of the charging (morning). the heat emitted by the storage
heater is mostly through radiatio n. This is due to the fact that the r
ef ractory material is at th maximum heat storage rate. The heat
released by the storage heater must be sufficient to satisfy the heating needs of the room. As the day adva nces, the heat is gradually
transferred around the room by convection and the quantity of heat freed begins to diminish.
9

HEAT STORAGE (CHARGING)
Heat storage control is carried out by means of the totally adjustable control knob (Fig. I) between MIN. and MAX. The neaner to
MAX .. The nearer to MAX., greater is the temperature selected and greater the charging.
Maximu m heat storage is obtained with the control knob at the MAX. position in a time of 8 hours. Maximum heat storage will only
be necessary for very low outdoor temperatures and in relation to the atmospheric temperature of the room.
The heat storage
rec onun ended in order to achieve a desired comfort is that obtained by moving the control knob between MIN. and MAX. This
adjustment must be carried out gradually, checking the next day to see whether the desired temperature has been reached.
HEATING
mISCHARGING)
The storage heat storage gives heat to the room automatically depending upon the heat storage carried out. With the discharge control
knob (Fig. I), the discharging of the appliance can be regulated, activating the air outlet flap door, bur always bearing in mind that:
During the first hours of the discharging period (in the mornings), the flap door remains closed independently
of the MAX. position.
If an increase in heat output is required during the last hours of the evening, situate tbe discharge control knob (Fig. I) at the MAX .
position (except in model AE-08, which, being the heat outlet automatic, the appliance does not a discharge control knob) .
The nearer the discharge control knob is to the MAX . position, faster is the discharging of the storage heater and therefore the storage
heater cools down quicker.
TECHNI CAL DATA
MODEL AE-08 AE-12 AE-16 AE-20 AE-24 AE-28 AE-32
POWER (W) 800 1200 1600 2000 2400 2800 3200
VOLTAGE
(V-)
230 230 230 230 230 230 230
NOMINAL CHARGING (KWh) 8 h HOUR 6,4 9,6 12,8 16 19,2 22,4 25,6
CHARGE
W OF RESISTANCES 800 W 1
---- -2 1 3 2 4
WOF RESISTANCES 1200 W -- -- 1
----
I ---- I --- --
W OF REFRACTORY BRICKS AE-228 4
-----
8 4 12 8 16
W OF REFRACTORY BRICKS AE-342
----
4
----
4 ---- 4 ----
WEIGHT WITHOUT REFRACTORIES 10 16 20 23 27 29 33
(KG.)
WEIGHT WITH REFRACTORIES (KG.) 38 56 77 91 III 125 145
IHIGH 715 715 7J5 715 715 715 715
DIMENSIONS (rnm) ILONG 320 463 577 691 805 919 1033
I DEEP 160 160 160 160 160 160 160
CLEANING OF THE STORAGE HEATER
For cleaning the surface , use a chamois leather. During the months of summer, when the storage heater is not used and heat surfaces
are cold, a wet cloth can be used. Never use abrasive cleaning products or any product with elements in suspension that can dirty the
environment.
CORRE CTION OF SMALL FAILURES
o NO CHARGE:
Check the position of the charge control knob.
Check connection to the current.
Check if the safety thermal limiter has disconnected. Look at the section Safety Thermal Limiter.
If the appliance still does not charge for the above-mentioned reasons, contact An Authorised Tec hnical Service.
o THE FLAP DOOR DOES NOT OPEN:
This flap door has a mechanism which impedes its openin g during periods of charging and the first hours of
discharging. This function allows us to achieve a uniform share of heat throughout the day and avoid loss during the
charging period.
If the flap door does not open with the disch arge control knob at the MAX. position during the final phase of
discharging, contact an Authorised Technical Service.
THE GUARANTEE OF THE STORAGE HEATER DOES NOT COVER ANY DAMAGED CAUSED BY NOT
FOLLOWING ALL THESE INSTRU CTIONS .
D ETAILED DES CRIPTION OF STATI C STORAGE HEATER
r HA R TH Q H TA T
pp P IN
ATI N
10
l '

INSTALLA TION
THE INSTALLATION MUST BE CARRIED OUT BY A QUALIFIED INSTALLER. THE INSTALLATION MUST BE
CARRIED OUT BY QUALIFIED PERSONNEL AND IN COMPLIANCE WITH
THE CURRENT NORMS STANDARDS.
This appliance weighs a lot. In order to maintain its stability and guarantee future safety, it is vital to fix it firmly to the wall
and fit the stand s upon a firm, level surface. The storage heater must be placed in a dry area and on a l1at, horizontal surface.
The
correct positioning of the storage heater is important , the stands having to be on a firm base.
IMPORT ANTS NOT ES:
Keep a 25 em. minimum distance from the uppe r part to any hanging object or shelf.
Keep a 10 em. free space at both sides of the storage heater.
Keep a 10 em. mi nimum distance b etween the appliance and combustible material, such as curtains and furn iture.
DO NOT COVER THE STORA GE HEAT ER OR PLAC E OBJECTS IN DIRE CT CONTA CT WITH IT.
For the best functioning of the storage heater, a 25 mm. minimum separation from the wall must be left operating.
Af ter having rein stalled the appliance in a diff erent place, it must be started up under the control of an authorise d
installer during the first peri od of charging.
This instruction manual should be carefully kept and when there is a chan ge of owner, it must be given to the new
user.
If you wish to leave the appliance out of service, disc onn ect it from the install ation.
The n omin al charging time of these storage heaters is 8 h our s and must be controJled using a timer de vice.
Disconnect the appliance before undertaking any internal ope ration.
Do not open the appliance if it is charged (ver y hot).
Thi s appliance must be installed so that the sw itches and other co ntrol devices cannot be touched by anybod y who is
in the bath or shower.
INSTALLATION INSTRUCTIONS
1.- UNPACKING THE DEVICE
1.1 Unpack the storage heater by
r emo ving the inner protective
parts.
1.2 To remove the front, take out
the screws from the lower part .
1.3 Turn the front upwards until
r emo ving it from the top of the
appliance.
2.- INTERNA L COVER AND
INS ULATION REMOV AL
2.I Remove the front panel by
taking out the screws it has at
the edge s, extracting it from the
device.
2.2 The th erm al insu.lation
out with the front pan el
jo ined to this, and must
down carefully in such
that it is not damaged.
comes
as it is
be laid
a way
3.- INTERNAL PR EPARATION S
3.1 Remove the air conditioner from
the cardboard box that fastens
the resistances and take the
stands of the appliance out of it,
the wall separators and the bag
of accessories.
4.- FIXTUR E OF THE S UPPORT
TO THE WALL
5 It is important that the
appropiate fastening device is
chosen for the material of the
wall to which the stora ge heater
is going to be fixed , S ome
modern internal con stru cti on
materials are of very low
thickn ess and r equir e fast enin g
devices which are speciaJised in
order to give a secure and stable
installation.
6 Position the support on the wall
and mark the holes, make drilJ
holes in the wall and screw in
the support with the plugs and
lag screw s supplied in the bag of
accessories.
' A'
o0 0 0 O~
~ ff /// 4' 4W/07ff tW $ / ff ff//// ffi'ff #I fl'E /ffg~
SUE Lo I SOLO I F LO OR / SOL
MOD. A B C H
AE-08 207 -- - --- 640
AE-12 285 --- -- - 640
AE-16 399
---
--- 640
AE-20 513 256,5 --- 640
AE-24 627 313,5 --- 640
AE-28 777 388,5 --- 640
AE-32 855 -- - 260 640
Dimension s In mm.
5.- FIXATION OF THE STORAGE
HE ATER
5.J Put the stands of the appliance
on the lower part (according to
the attached diagram ) with four
hexa gonal head screws which
can be found in the bag of
accessories.
5.2 Loosen (do not take out) the 4
screw s located at the back , 2 on
each side (important: L oose n the
inside screws, not the outside
ones).
~ ~
.r
~ ~ t
5.3 Insert the device into the support
through the two grooves at the
rear part.
I I

CORRECT ~
6.- ELECTRIC SCHEMA
This storage heater need s a goo d
earth installation. Alw ays dis conn ect
the power cabl e before accessing
electrical components and
connections.
ELECTRIC DIAGRAM
AE-08. AE-12, AE-16. AE-20,
AE-24. AE-28. AE-32
1 RESISTANCE
2 THERMAL LIMITER
3 CHARGE THERM OSTAT
4 CONNECTING STRIP
T
8.- FINAL ASSEMBLY
7.- REFR ACTORY BLO CK
INST ALLA TION
IMPORTANT : Meti culou sly clean
the refr actory blocks of dust and dirt
before fitting them into the storage
heater
7.1 Insert the rear heat resistant
blocks behind the resi stan ces,
pushing these forw ard. It is
advisable to place those at the
end s first. In the case of the
m odel AE- 20, the big brick s are
to be put on the left side and in
the mod el AE- 28; the big bri cks
are put in the m iddle .
7.2 Position the front heat resi stant
blocks, ensuri ng that the y rest
perfectly and that the resistances
are cor re ctly placed in the air
channel.
7.3 Che ck that the flap d oor
openning mechanism functions
freely, turn ing the disch arge co ntrol
left and right.
8.1 Connect the power cable introdu cing it into the ret ainer (always use power cable type HOS RR-F or HOS VV-F. Nev er leave an
excess of it inside the appliance.
8.2 Insert a power cut switch betwe en the appli ance and the electric installation.
8.3 Replace the insulation and inner panel, makin g sure that no crack is l ef t. As semble the dev ice .
8.4 Do not install the appliance below a switch block .
8.S Make sure that the resistance connections are firml y fixed .
8.6 Connect to the connection strip and ear th. Check the con nections are well co nnected. Ti ghten the retainer screw.
9.- SAFETY TH ERMAL LIMITER
By means of the manu al resett ing therma l limiter, situated in the upper inner part , the storage heater is cut of f in case of an excess of
temperature.
To reset the th ermal limiter:
I. Ensure that the storage h eater is disc onne cted from the current.
2. Rem ove the screws situated in the lo wer part of the front of the sto rage heater.
3. Pull the front panel forward until the botton of the storage heater is freed . Push the front pan el upw ard s, in or der to release the
flange retaining it.
4. Push the red thermal limiter button.
S. R eplace the outer front panel, carrying out the inverse operation as in steps 3 and 2.
6. Re-establish the current.
10.- MAINTENAN CE
On substituting any component, great care must be t aken in placing the cables, the insulations and the bulb in the s ame way as the
original s. In the case that the storage heater is installed for a s eco nd or success ive time, the dam aged or det eriora ted parts of the
insulations must be r eplace d by identical components.
I 1.- REMARKS IN CASE OF FAILURE
The storage heater does not hear up at all.
I . Outer automati c disconnected. Connected it.
2. Check thermal limiter. (In the case that it has been disc onnected , reconne ct it. Thi s is explained in the section SA FE TY
THERM AL LIMITER .
3. Faulty charging regulator. Replace it.
4. Faulty th ermal limiter. Replace it.
12

MANUEL DE L'USAGER
IMPORTANT :
• AU COURS DES PREMIERES MISES EN FONCTIONNEMENT, L'APPAREIL PEUT EMETTRE DES FUMEES ET
DES ODEURS . La piece devra, pour autant, etre bien ventilee.
• CET APPAREIL EST TRES LOURO. Dans Ie but de maintenir sa stabilite et de garantir la s ecur ite future, il est
indispensable de le fixe r ferrnernent au rnur et que les pattes soint montees sur une surface f erme et ni velee .
• Au cours des ans, les murs situes pres de I'accumulateur pourraient devenir plus fences, si dans [ 'air ambiant il y a
des particules de furnee de tabae, partieules en suspension, pollution atrnospherique ou si la peinture des
mur s a un
eontenu eleve de matieres plastiques.
NE PAS COUVRIR NI OBSTRUER LES SURFACES DE L 'APPAREIL.
DESCRIPTI6N DE L' ACCUMULA TEUR
I. Limit eur thennique.
2. Bim etal.
3. BO lte de corruna ndes .
MIN . O£ SCAP:GA
MIN . C ARGA
4. Trapp e sortie d'air chaud
5. Gr ille so rtie air chaud.
6. Is olem ent.
7. Envel opp e exte rieure.
'C D
8. Resistance accumulation.
9. Blo c dacc umulation.
10. Socle . Fig. I
FONCTIONNEMENT DE L'ACCUMULATEUR
IMPORTANT: Lire soigneusement ces instru ctions de montage; davance on considere que lon aura calcule correcternent les
besoins de chauffage de la piece.
L'accumulateur com prend des briques en materiau refractaire a haute s prestations, isolees par une chambre aair soigneusement
etudiee. Pedant la periode de Tarif Nocturne. les resistances apportent au materiau refr actaire la chaleur ant erieur ernent selectionnee
par la co mma nde de charge (voir chap itre CHA RGE), et libereront ensuite cette ch aleur accumulee pendant Ia journee. A la fin de la
char ge (Ie marin), la chaleur ernise par la c cumul ateur se fait, en grande partie, par radiation. Ceci est du ace que Ie materiau
r ef ractaire se trouve ason ma ximum dacc umulatio n de chaleur. La chaleur ernise par laccumulateur doit etre suffisante p our
satisfa ire les besoins de chauffage de la piece. A me sur e que Ie jour avance, la chaleur est tran sferee peu apeu par convection ala
piece et la quantite de chaleur liberee com mence adiminuer.
ACCUMULATION (CHARGE)
Le cont role de lacc urnulation seffectue au m oyen de la commande (Fig. I) de facon total ement reglable entre le MLN. et le MAX.
Plus on sa pproache du Max., plus on sele cti onne de tempe rature, et pour autant , plus de charge.
L'accumu lation max ima est obtenue avec la commande en position MAX . pendant une dur ee de 8 heure s. L'accu rnulation max ima
ne sera necessaire que p our des temp eratur es e xter i eur es tres basses et en fonction de la temp eratur e ambie nte du local.
L'accumulation conseillee pour obtenir le confort desire so btient en faisant varier la commande entre Ie MIN . et Ie MAX . Le reglage
de vra se faire peu apeu. en verifiant Ie lendemain si on a atteint la temp eratur e desiree.
CHA UFF AGE (DECHARGE)
L''accumul ateur apporte la chaleur au local automatiquement selon laccurnul ation rea lisee . Avec la command e de decharge (Fig. I)
on peut regler la decharge de lappareil en actionnant la trappe de sortie dai r, t outef ois en tenant toujours compte que: P edant les
premiere s heures de la periode de decharge (Ie matin) la trappe reste fermee independ a rnment de la position du Max. Si au cours des
dernieres heur es de la pres midi on desire augmenter la sortie de chaleur, placer la co mma nde de decharge (Fig. I) sur la position
MAX. Sauf pour Ie modele AE-OS 2qui, possedant une sortie de chaleur automatique, na pas de commande de decharge ),
Plus la com mande de de charge se trouve proche de la position MAX., plus la decharge de lacc urnulateur est rapide, et pour autant,
laccu rnulateur se refroidira plus tot.
DONNEESTECHNIOUES
MODELE AE-08 AE-12 AE-16 AE-20 AE-24 AE-28 AE-32
PUISSANCE (W) 800 1200 1600 2000 2400 2800 3200
VOLTAGE (V -)
230 230 230 230 230 230 230
CHARGE NOMI NALE (KWh) TEMPS 6,4 9,6 12,8 16 19,2 22,4 25,6
CHARGE 8 h
N" DE RESISTANCES 800 W 1 -- --- 2 I 3 2 4
N" DE RESISTANCES 1200 W
----
I
----
I -- -- 1 --- --
N" DE REFRA CTAIRES AE-228 4 -- --- 8 4 12 8 16
N" DE REFRACTAIRES AE-342 -- -- 4
----
4
----
4 --- -
POIDS SANS REFR ACTArRES (KG.) 10 16 20 23 27 29 33
POIDS AVEC REFRACTAIRES (KG.) 38 56 77 91 111 125 145
IHAUTEUR 715 715 7 15 715 715 715 715
DIMEN SIONES (nun) ILONGUEUR 320 463 577 69 1 805 9 19 1033
IFOND 160 160 160 160 160 160 160
NETTOYAGE DE L'ACCUMULATEUR
Pour son nettoyage superficiel, utiliser un chiffon apoussiere. Pendant les moi s d'ete, quand on n'utilise pas I'accumulateur et que les
surfaces sont froides, on peut utiliser un chiffon humid e. N'utiliser en aucun cas des produits de nettoyage abrasifs, et en ge neral
aucun produit co ntenant des elements en suspension qui poirrait polluer I'environnement.
13

ELIMI NA TION DE PE TITES ANOMALIES
o LA CHARGE NE FONCTIONNE PAS:
Verifier La position de La commande de charge.
Verifier La con nexio n au courant electrique.
Verifier si Ie limiteur thermique de securite a ete deconnec te, Voir Ie paragraphe Limiteur ther
mique de securite.
Si l'appareil ne charge pas acause des motifs differents des anterieurs, prenez conta ct avec un Servicie Technique
Accredite.
o LA TRAPPE NE S'OUVRE PAS
Cette trappe est dotee d'un mecanisme qui ernpeche son ouvertune pendant les periodes de charge et les premieres
heures de decharge. Ce fonctionnement nous penn et d'ob tenir une repartition uniforme de la chaleur tout au long de la
jo urnee et d'evi ter des pertes pend ant la periode de charge.
Si la trappe ne s'ouvrait pas quand la commande de dec harge se trouve en position MAX. pendant la derniere phase de
la decharge, prenez co ntac avec un Service Tec hnique Accredite.
SI TOUTES CES INSTRUCTIONS N'ONT PAS ETE SUIVIES, LA GARA NTIE DE L'ACCUMULA TE UR NE
COUVRIRA PAS LES DOMMAGES CAUSES.
DES
CRIPTION DETAILLEE DE L'A CCUMULATEUR STATIQUE
T RM T AT . HA l?
P N A I Nr " RI R f N1A
M N1 FR NT A
1'1 NT A '"RA
M NT P " t R
A R A
"FRA TAIR
INSTALLA TION
L'INSTALLATION DOlT E TRE EFFECTUEE PAR UN INSTALLATEUR QUALIFIE.
Cet appareil est tr es lourd, Dan s Ie but de maintenir sa stabilite et de garantir la securite future , iI est indispensable de Ie
FIXER FERMEMENT AU MUR et que les patt es soient montees sur une SURFA CE FERME ET NIVELEE.
L'accumulateur devra etre situe dans un endroit sec et sur une su rf ace plane horizontale. L'a ssise correcte de I'accumulateur
est importante, les socIes doivent etre PLACES SUR UNE BASE FERME.
IMPORTANT:
NE PAS COUVRIR NI PLACER D'OBJETS EN CONTACT AVEC L'ACCUMULATEUR.
Conserver au minimun 25 em de distance asa partie superieure de n'importe quelle etagere ou tenture.
Conserver 10 em minimum d'espace libre de chaque cote de I'accumulateur.
Conserver 10 em minimum de distance entre I'appareil et les materiaux combustibles, tels que les rideaux et les
meubles.
Pour un rendement superieur de I'accumulateur on devra laisser une separation de 25 em minimum du mur.
Apres avoir reinstalle l'appareil dans un autre endroit, on Ie ferea fonctionnner pendant la premiere periode de charge
sous le controle de l'installateur.
Ce manue Ld'instructions sera soigneusement garde et en cas de changeme nt de proprietaire, on Ie remetra au nouvel
usager.
Quand on des ire laisser l'appareil hors de serv ice, Le deco nnecter de I'installation.
Le temps de charge nominal de ces accumulateurs est de 8 heures et doir etre controle en utilisant un dispositif
programmateur.
L'installation se fera par du personnel qualifie et conformernent aux normes en vigueur.
Deconnecter l'appareil avant de realiser n'importe quelle operation dans son interieur.
NE PAS OUVRIR L'APPAREIL QUAND CELUI-CI EST CHARGE (CHAUD).
Cet appare il devra etre installe de facon ace qu'une personne se trouvant dans une baig noire ou sous la douche ne
puisse pas toucher les interrupteurs et les autres dispositifs de commande.
14

- - - - ----
OPERA nONS POUR L'INSTALLA nON
1.- DEMONTAGE DU ME UBL E
1.1
Sortir l'ac cumul at eur de
I'ernballage en enlev ant les pieces
protectri
ces int erieures.
1.2 P our en lev er Ie front , enveler les
vis de la parti e
inf erieure.
1.3 Deplacer Ie fr ont vers Ie haut
jusqu'a ce qu'il soit deboite du
p
lafond de I'ap parei l.
~
2.-
DEMONTAG E DU COU VERCLE
INTERlEUR ET ISO LANT
2.1 Enlever Ie p anne au fro ntal en
enlevant les vis qui se trouvent
sur les bord s en le deb oit ant du
meuble.
2.2 L'isolement thermiq ue sort avec
Ie pann eau frontal car ils sont
unis; Ie d
epo ser de teller facon
qu'il ne pu isse pas etre abirne.
'1
~
;
0"0
3.-
AMEN AGEMENT DE
L'JNT ERIEUR
3.1.
Enle ver le support de carton qui
soutient les resistances et en sortir
les
socle s de l'appareil, les
separateurs de mur et Ie sac
d'accessoire s.
4.-
FIXATION DU SU PP ORT AU
MUR
4.1 II est im p
ort ant de cho isi r Ie
disposit if de fixation approprie
au
materi au du mur ou devra etre
fixe l'ac
cumul a teur , Certain s
materi au x mod ern es de
con struction interne ont une tres
basse den site et
requierent des
dispo sitif s de fi xation specialise s
afi n proporti
onn er une fixation
s ure et fi xe.
4.2 Placer le support sur le
mur et
rnarque r les trou s; p er cer le mur
et viss er le support avec les
chev illes et les tire
-f ond s f oum is
dans Ie sac d'a
ccess oire s.
o0 0 0 O ~
~ $ $ /l $/410W $ ~
SU[ LO / SOLD / FLOOR I SOL
MOD. A B C H
AE-08 207
--- -- - 640
AE-12 285 -- -
---
640
AE-16 399 -- -
---
640
AE-20 513 256,5 -- . 640
AE-24 627 313,5
--' 640
AE-28 777 388,5
---
640
AE-32 855 -- - 260 640
Dimen sion s en rnm
5.- FIXATION DE
L 'AC CUMULA TEUR
S.I Placer les socles de I 'appareil ala
parti e
inf eri eure (selon Ie
diagrarnrne ci-jo int) ave c les 4 vis
a tete he xa gon ale qu i se trou v ent
dans Ie sac d'acce soir es.
5.2 Dess
erre r (ne les enle vez pas) les 4
vis situees sur
larriere, 2achaque
cote (IM PO RT ANT:
DE SS ERRER LES VIS
IN TERI EURES, PAS LES
EXT ERlEURES) .
5.3
Emb oiter Ie me uble sur Ie support
par Ies deu x r ainures de la partie
arriere,
6.- SC HEMA ELECTRIQUE
Cet acc umuJateur necessite
install ation de prise de terre.
Deconn ecter toujours
une
le
b onne
ca ble
d'
alim en tati on avant d'acceder aux
c
omp os ant s et aux c onn exion s
electriques.
SCHEMA ELECTRIQUE
AE·08, AE-12, AE-16, AE·20.
AE-24, AE-28, AE-32
1 RESISTANCE
2 L1MITEUR THERMIQUE
3 THERMOSTAT DE CHARGE
: 2 4 BARRE
TI E DE CONNEXION
.- ...,
I I
I I I I
N~ r-- -4 ----t
T
7.- MISE EN PLA CE DE S
R
EFRACT AIRES
7.1 Emboiter les refra ctair es arrieve,
d
erriere Jes resistanc es en abatta nt
ceJles-ci
vers l'av ant. Il est
conseille de situer d'abord c eux
des extrernites. Dan s Ie cas du
mo dele AE- 20 les grande s br ique s
(AE-3
42) se plac ent sur Ie co te
ga uche et dan s Ie mod ele AE -28
les
gra ndes briqu es se pla cent au
rnilieu.Mettre en pla
ce les
refractaires front au x en sa ssurant
qu' ils s'appuient p arf ait em en t et
que les resistan ces sont bien
placees dans Ie canal de l'air.
7,2 V erifier que Ie mecani sme
d'ou verture de Ia trappe
fon
ctionne librerneru , en faisan t
t
ourn er vers la ga uche el vers la
droite Ia
co mma nde de dech arge.
.:

8.- MONTAGE FINAL
8.1 Connecter le cable d'alimentation en J'instroduisant par Ie retenteur (toujours utiliser du cable d'alimentation de type H05 RR-F
ou H05 VV-F. Ne pas Iaisser d'exces de cable al'interieur de l'appareil). Connecter ala barrette et ala vis de prise de terre .
S'assurer que les connexions sont bien serrees, Serrer la vis du retenteur,
8.2 Intercaler entre I'appareil et I'installation electrique un interrupteur de coupure,
8.3 Remettre en place I'isolant et Ie panneau interieur, en s'assurant qu'il ne reste aucune fissure. Assembler Ie meuble.
8.4 Ne pas installer I'appareil sous une base de prise de courant.
8.5 S'assurer que les connexions des resistances sont ferm
ement fixees,
9.- LIMITEUR
THERMIQUE DE SECURrm
Par le biais d'un limiteur therrnique a rearmernent manuel , situe 11 la partie interne superieure, couper Ie fonctionnement de
I'accumulateur en cas d'exces de temperature .
Pour retablir le limiteu r thermique:
1. S'assurer que I'accumulateur est deconnecte de la prise de courant.
2. Enveler les vis situees
11 la partie inferieure du frontal de I'accumulateur.
3. Tirer vel'Sl'avant Ie panne au frontal jusqu'a ce qu'il soit libere du fond de l'accumulateur. Pousser Ie panneau frontal vel'SIe haut
pour qu'il se
def asse de la languette qui Ie retient,
4. Appuyer sur Ie bouton rouge du limiteur therrnique.
5. Mettre en place Ie panneau frontal exterieur en realisant l'operation inverse des points 3 et 2.
6. Retabl ir la prise de courant.
10.-
ENTRETlEN
Quand on substituera n'importe quel composant, il faudra faire tres attention de rernettre les cables, Ies isolants et Ie bulbe de la
merne facon que sur I'original. Au cas ou Ie merne accurnulateur serait installe pour la seconde fois, ou des fois successives, les
parties abimees ou deteriorees des isolants devront etre substituees par des parties identiques.
11 .- OBSERVATIONS EN CAS D'ANOMALIES
L'accumuJateur ne chauffe pas.
I. Automatique externe deconnecte. Le connecter.
2. Verifier Ie limiteur thermique. (Au cas ou i! aurant ete deconnecte, Ie rearrner; (cela est explique au paragraphe du
LlMITE UR
THERMIQUE DE SECURlTE)).
3. Regulateur de charge def ectueux, Substituer.
4. Limiteur thermique defectueux. Substituer.
,
16
