Hazet 6391 User manual

Betriebsanleitung
Drehmoment-Schlüssel
mit fest einstellbarem Wert
Operating Instructions
Torque Wrenches
with lockable torque setting
Mode d’emploi
Clés dynamométriques
à valeur fixe
Instrucciones de uso
Llaves dinamométricas
con valor prefijado
Bedienungsinstructies
Momentsleutels
met vast instelbare waarde
Istruzioni d’uso
Chiavi dinamometriche
con valore regolabile in modo fisso
6391
6392
HAZET-WERK
HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868
HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868
222 678
Geniales Werkzeug
BA 6300 6spr VIII.indd 1BA 6300 6spr VIII.indd 1 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com
all-guides.com

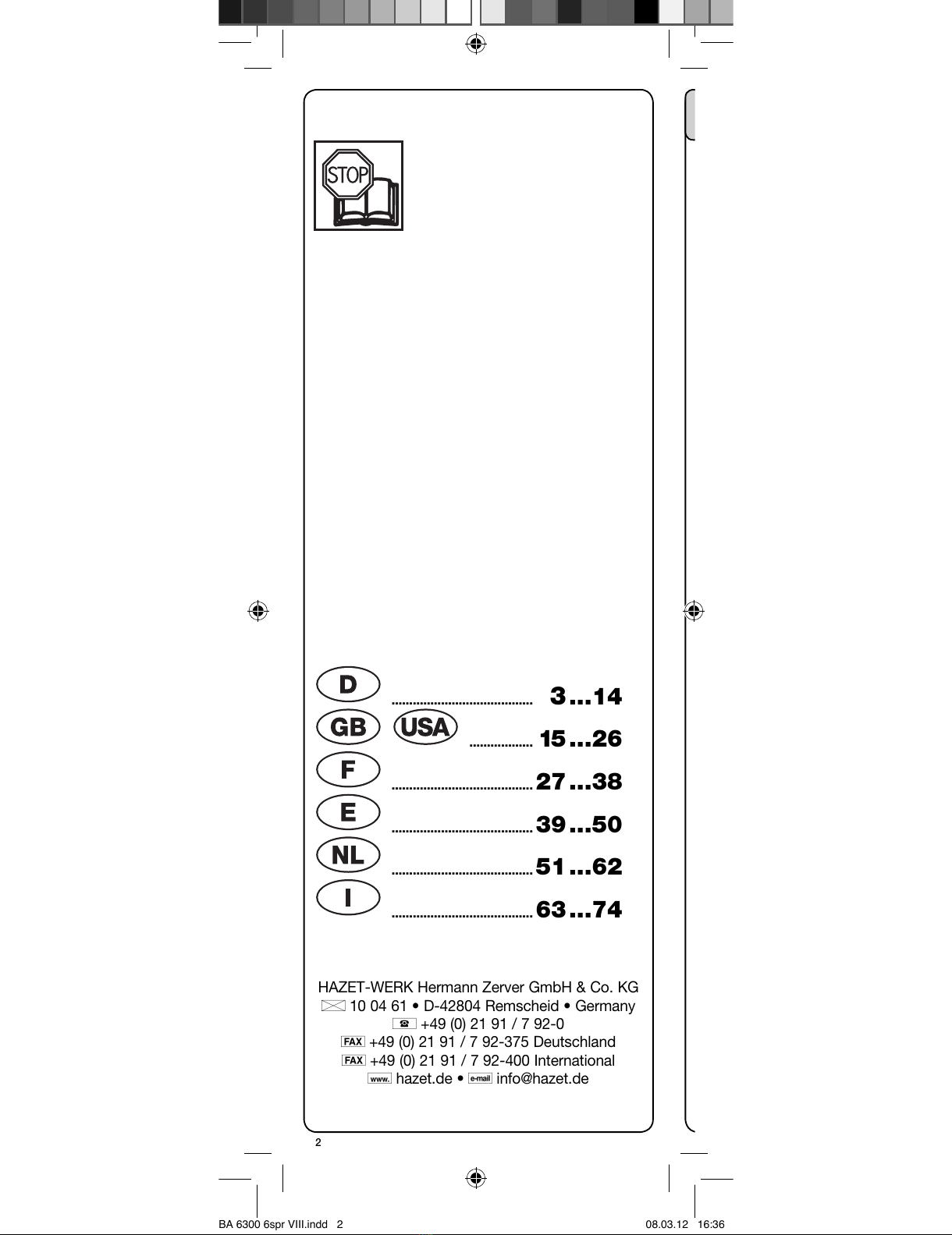

2
........................................ 3...14
.................. 15...26
........................................ 27...38
........................................ 39...50
........................................ 51...62
........................................ 63...74
HAZET-WERK Hermann Zerver GmbH & Co. KG
}10 04 61 • D-42804 Remscheid • Germany
[+49 (0) 21 91 / 7 92-0
\+49 (0) 21 91 / 7 92-375 Deutschland
\+49 (0) 21 91 / 7 92-400 International
^hazet.de • ][email protected]
BA 6300 6spr VIII.indd 2BA 6300 6spr VIII.indd 2 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

3
D
Sehr geehrter Kunde,
Sie haben gut gewählt, denn vor
Ihnen liegt ein HAZET-Qualitäts-
Produkt, das Ihren Arbeitsablauf
optimieren wird.
1. Allgemeine Informationen
• Bitte stellen Sie sicher, dass der Benutzer
dieses Werkzeugs die vorliegende Betriebs-
anleitung vor der ersten Inbetriebnahme gründ-
lich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige
Hinweise, die zum sicheren und störungsfreien
Betrieb Ihres HAZET-Werkzeuges erforderlich
sind.
• Zum bestimmungsgemäßen Gebrauch des
Werkzeuges gehört die vollständige Beachtung
aller Sicherheitshinweise und Informationen in
dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebsanleitung
immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte
Anwendungen entwickelt. HAZET weist aus-
drücklich darauf hin, dass dieses Werkzeug
nicht verändert und/oder in einer Weise einge-
setzt werden darf, die nicht seinem vorgese-
henen Verwendungszweck entspricht.
• Für Verletzungen und Schäden, die aus
unsachgemäßer und zweckentfremdeter
Anwendung bzw. Zuwiderhandlung gegen die
Sicherheitsvorschriften resultieren, übernimmt
HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich
des Werkzeugs geltenden Unfallverhütungs-
vorschriften und allgemeinen Sicherheits-
bestimmungen einzuhalten.
 Zu Ihrer Information
BA 6300 6spr VIII.indd 3BA 6300 6spr VIII.indd 3 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

4
D
2. Symbolerklärung
ACHTUNG: Schenken Sie diesen Symbolen
höchste Aufmerksamkeit!
Betriebsanleitung lesen!
Der Betreiber ist verpflichtet die
Betriebsanleitung zu beachten und alle
Anwender des Werkzeugs gemäß der
Betriebsanleitung zu unterweisen.
HINWEIS!
Dieses Symbol kennzeichnet Hinweise,
die Ihnen die Handhabung erleichtern.
WARNUNG!
Dieses Symbol kennzeichnet wich-
tige Beschreibungen, gefährliche
Bedingungen, Sicherheitsgefahren bzw.
Sicherheitshinweise.
ACHTUNG!
Dieses Symbol kennzeichnet Hinwei-
se, deren Nichtbeachtung Beschä-
digungen, Fehlfunktionen und/oder
den Ausfall des Werkzeuges zur Folge
haben.
3. Haftung und Gewährleistung
Jede über die bestimmungsgemäße Verwendung
hinausgehende und/oder andersartige Verwen-
dung des Werkzeuges ist untersagt und gilt als
nicht bestimmungsgemäß.
• Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen
Schäden aus nicht bestimmungsgemäßer
Verwendung des Werkzeuges sind ausge-
schlossen.
• Für alle Schäden bei nicht bestimmungs-
gemäßer Verwendung haftet allein der Betreiber.
 Zu Ihrer Information
BA 6300 6spr VIII.indd 4BA 6300 6spr VIII.indd 4 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

5
D
r
r
r
r
4. Ersatzteile
• Nur Original-Ersatzteile des Herstellers verwen-
den.
• Falsche oder fehlerhafte Ersatzteile können
zu Beschädigungen, Fehlfunktionen oder
Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatz-
teile erlöschen sämtliche Garantie-, Service-,
Schadenersatz- und Haftpflichtansprüche
gegen den Hersteller oder seine Beauftragten,
Händler und Vertreter.
5. Entsorgung
• Zur Aussonderung, reinigen und unter
Beachtung geltender Arbeits- und Umwelt-
vorschriften zerlegen. Bestandteile der Wieder-
verwertung zuführen.
• Metallische Materialreste verschrotten.
• Die Verringerung von Umweltbelastungen
und die Bewahrung der Umwelt, stehen im
Mittelpunkt unserer Aktivitäten!
Bei HAZET wird Umweltschutz groß geschrieben.
 Zu Ihrer Information
BA 6300 6spr VIII.indd 5BA 6300 6spr VIII.indd 5 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

6
D
Dieser Abschnitt gibt einen Überblick
über alle wichtigen Sicherheitsaspekte
für den optimalen Schutz des Personals
sowie den sicheren und störungsfreien Betrieb
des Werkzeuges. Zusätzlich beinhalten die ein-
zelnen Kapitel konkrete, mit Symbolen gekenn-
zeichnete Sicherheitshinweise zur Abwendung
unmittelbarer Gefahren.
1. Allgemeines
Das Werkzeug ist zum Zeitpunkt seiner Ent-
wicklung und Fertigung nach geltenden, aner-
kannten Regeln der Technik gebaut und gilt
als betriebssicher. Es können vom Werkzeug
jedoch Gefahren ausgehen, wenn es von nicht
fachgerecht ausgebildetem Personal, unsach-
gemäß oder nicht bestimmungsgemäß, ver-
wendet wird. Jede Person, die mit Arbeiten am
oder mit dem Werkzeug beauftragt ist, muss
daher die Betriebsanleitung vor Beginn der
Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder
Umbauten am Werkzeug sind untersagt.
• Angegebene Einstellwerte oder -bereiche sind
unbedingt einzuhalten.
2. Verantwortung
des Betreibers
• Betriebsanleitung stets in unmittel-
barer Nähe des Werkzeugs aufbewahren.
• Dieses Werkzeug darf nur von Fachleuten ein-
gesetzt werden.
• Werkzeug nur in technisch einwandfreiem und
betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er-
reichbar vorhalten und regelmäßig prüfen.
• Neben den Arbeitssicherheits-Hinweisen in die-
ser Betriebsanleitung sind die für den Einsat-
zbereich des Werkzeuges allgemeingültigen
Sicherheits-, Unfallverhütungs- und Umwelt-
schutzvorschriften zu beachten und einzuhal-
ten.
3. Bestimmungsgemäße
Verwendung
Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Verwendung entsprechend der Angaben
in der Betriebsanleitung gewährleistet. Neben
den Arbeitssicherheits-Hinweisen in dieser
Betriebsanleitung sind die für den Einsatzbereich
des Werkzeuges allgemein gültigen Sicherheits-,
Unfallverhütungs- und Umweltschutz-Vorschriften
zu beachten und einzuhalten.
 Zu Ihrer Sicherheit
BA 6300 6spr VIII.indd 6BA 6300 6spr VIII.indd 6 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com
all-guides.com

7
D

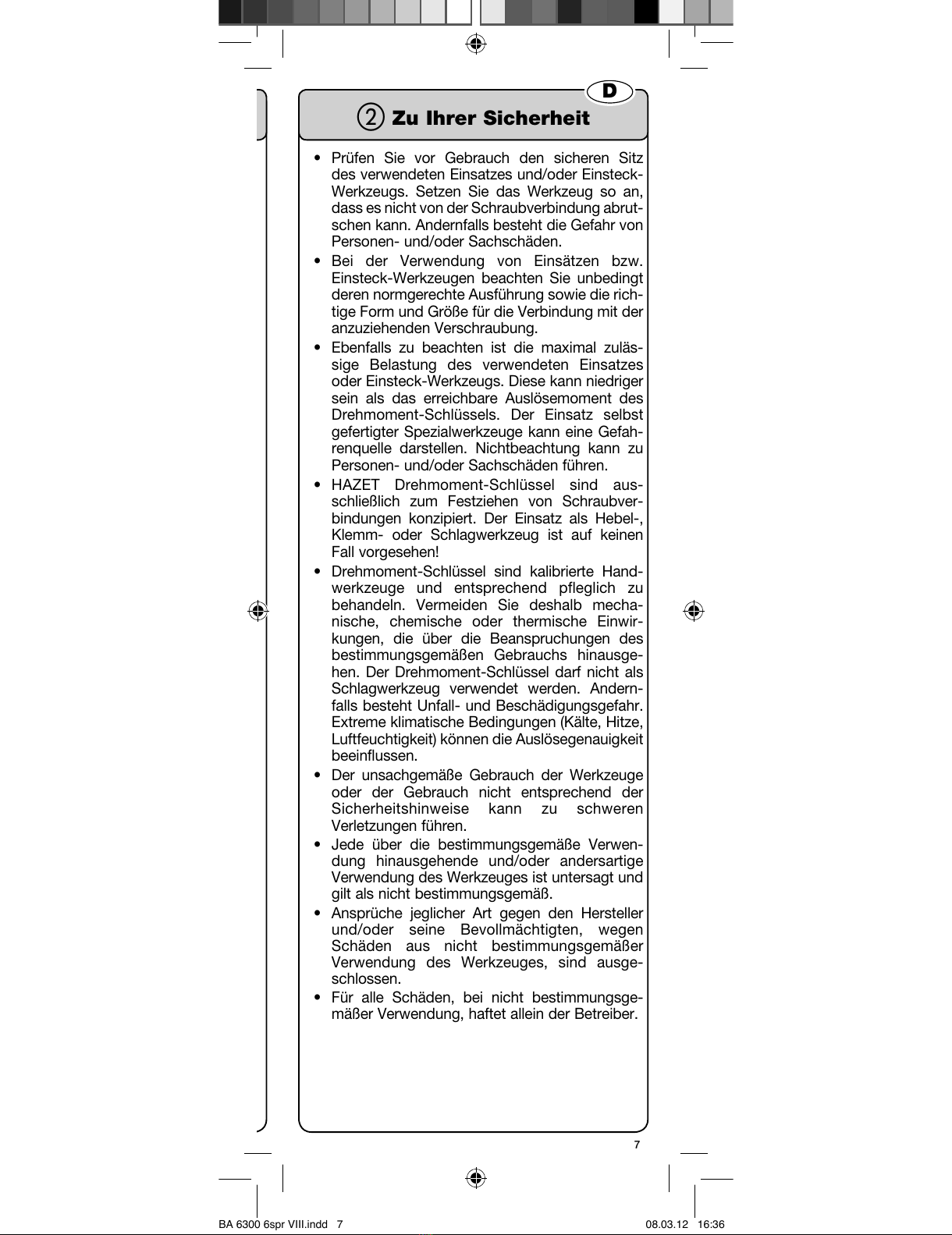

• Prüfen Sie vor Gebrauch den sicheren Sitz
des verwendeten Einsatzes und/oder Einsteck-
Werkzeugs. Setzen Sie das Werkzeug so an,
dass es nicht von der Schraubverbindung abrut-
schen kann. Andernfalls besteht die Gefahr von
Personen- und/oder Sachschäden.
• Bei der Verwendung von Einsätzen bzw.
Einsteck-Werkzeugen beachten Sie unbedingt
deren normgerechte Ausführung sowie die rich-
tige Form und Größe für die Verbindung mit der
anzuziehenden Verschraubung.
• Ebenfalls zu beachten ist die maximal zuläs-
sige Belastung des verwendeten Einsatzes
oder Einsteck-Werkzeugs. Diese kann niedriger
sein als das erreichbare Auslösemoment des
Drehmoment-Schlüssels. Der Einsatz selbst
gefertigter Spezialwerkzeuge kann eine Gefah-
renquelle darstellen. Nichtbeachtung kann zu
Personen- und/oder Sachschäden führen.
• HAZET Drehmoment-Schlüssel sind aus-
schließlich zum Festziehen von Schraubver-
bindungen konzipiert. Der Einsatz als Hebel-,
Klemm- oder Schlagwerkzeug ist auf keinen
Fall vorgesehen!
• Drehmoment-Schlüssel sind kalibrierte Hand-
werkzeuge und entsprechend pfleglich zu
behandeln. Vermeiden Sie deshalb mecha-
nische, chemische oder thermische Einwir-
kungen, die über die Beanspruchungen des
bestimmungsgemäßen Gebrauchs hinausge-
hen. Der Drehmoment-Schlüssel darf nicht als
Schlagwerkzeug verwendet werden. Andern-
falls besteht Unfall- und Beschädigungsgefahr.
Extreme klimatische Bedingungen (Kälte, Hitze,
Luftfeuchtigkeit) können die Auslösegenauigkeit
beeinflussen.
• Der unsachgemäße Gebrauch der Werkzeuge
oder der Gebrauch nicht entsprechend der
Sicherheitshinweise kann zu schweren
Verletzungen führen.
• Jede über die bestimmungsgemäße Verwen-
dung hinausgehende und/oder andersartige
Verwendung des Werkzeuges ist untersagt und
gilt als nicht bestimmungsgemäß.
• Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten, wegen
Schäden aus nicht bestimmungsgemäßer
Verwendung des Werkzeuges, sind ausge-
schlossen.
• Für alle Schäden, bei nicht bestimmungsge-
mäßer Verwendung, haftet allein der Betreiber.
 Zu Ihrer Sicherheit
BA 6300 6spr VIII.indd 7BA 6300 6spr VIII.indd 7 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

8
D

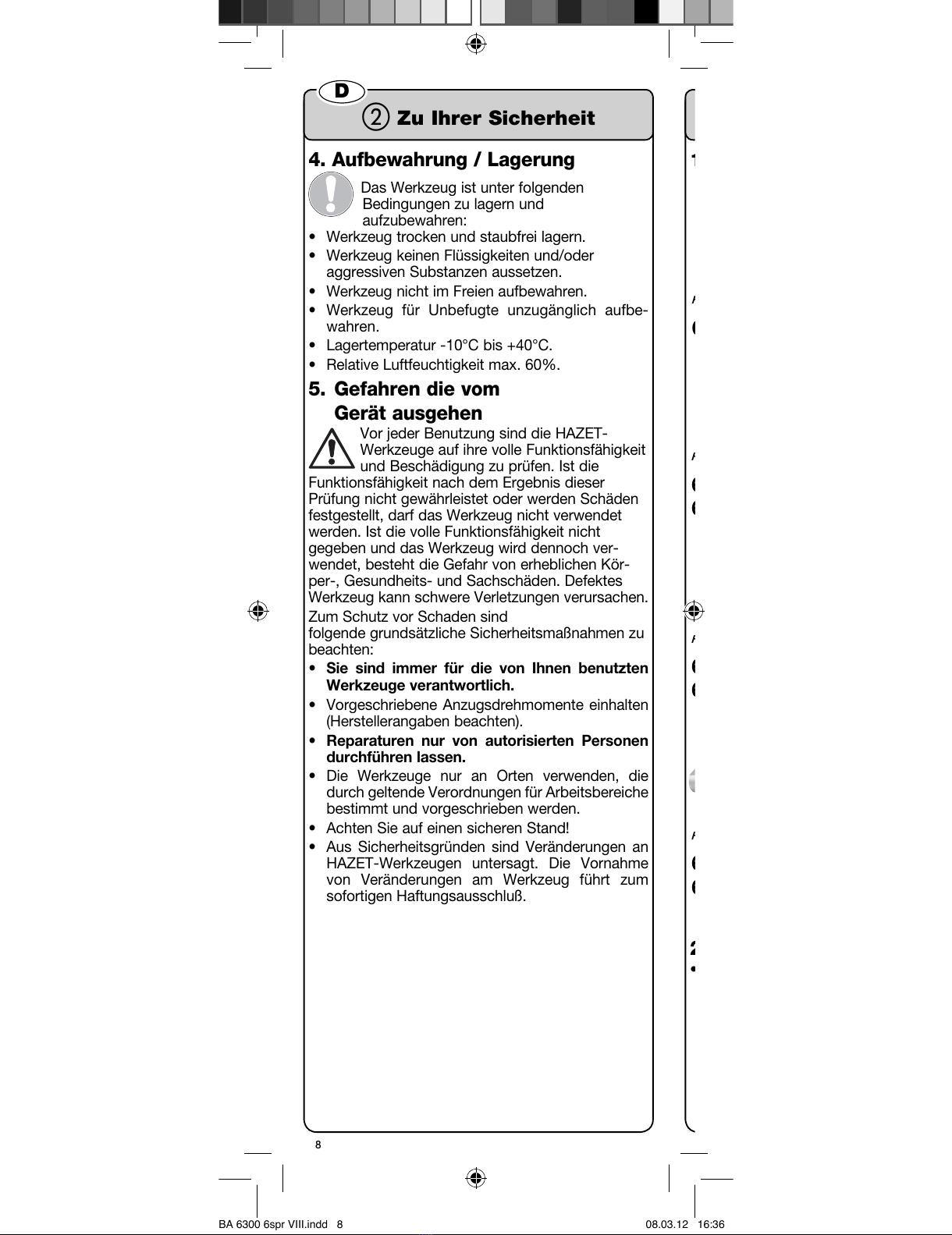

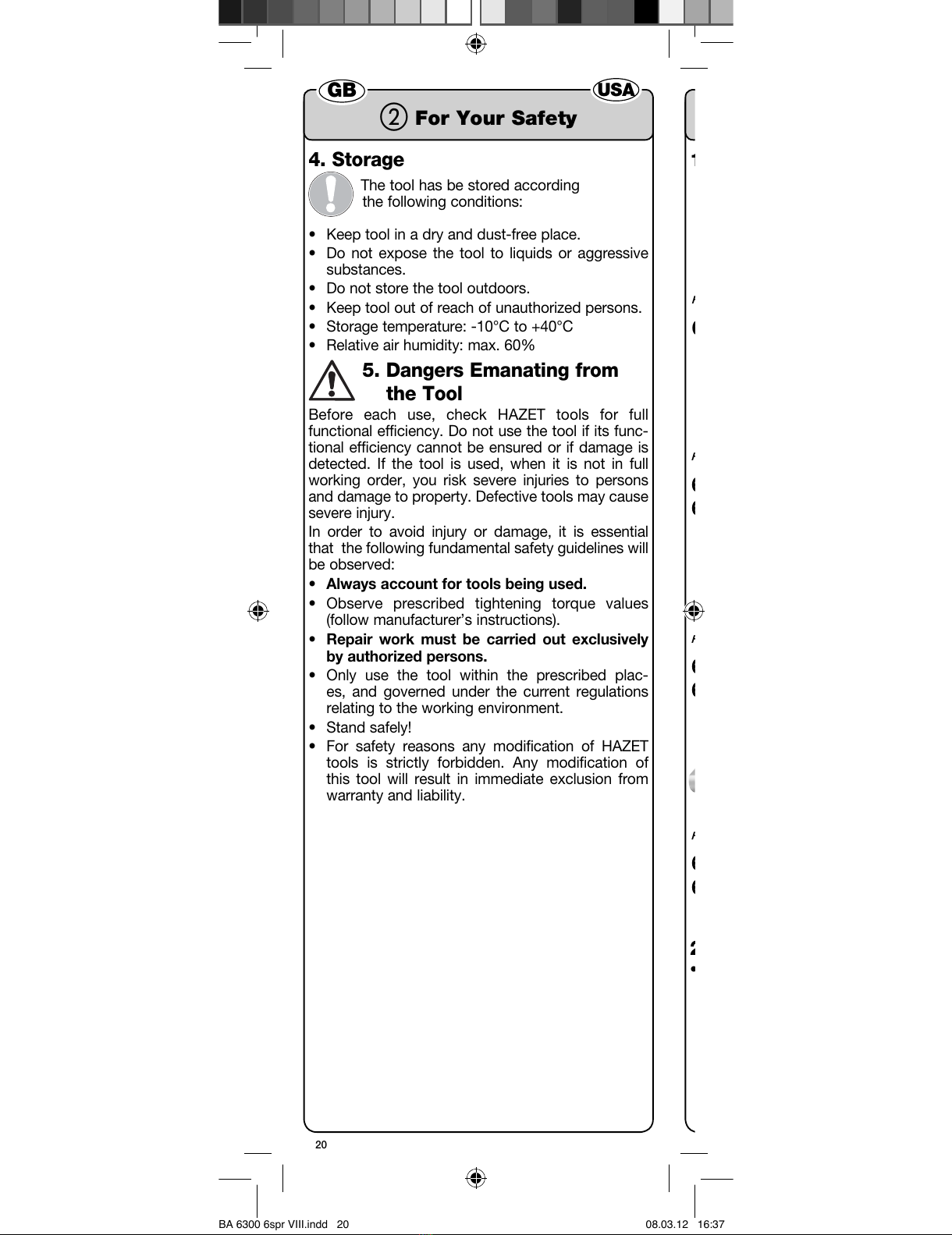

4. Aufbewahrung / Lagerung
Das Werkzeug ist unter folgenden
Bedingungen zu lagern und
aufzubewahren:
• Werkzeug trocken und staubfrei lagern.
• Werkzeug keinen Flüssigkeiten und/oder
aggressiven Substanzen aussetzen.
• Werkzeug nicht im Freien aufbewahren.
• Werkzeug für Unbefugte unzugänglich aufbe-
wahren.
• Lagertemperatur -10°C bis +40°C.
• Relative Luftfeuchtigkeit max. 60%.
5. Gefahren die vom
Gerät ausgehen
Vor jeder Benutzung sind die HAZET-
Werkzeuge auf ihre volle Funktionsfähigkeit
und Beschädigung zu prüfen. Ist die
Funktionsfähigkeit nach dem Ergebnis dieser
Prüfung nicht gewährleistet oder werden Schäden
festgestellt, darf das Werkzeug nicht verwendet
werden. Ist die volle Funktionsfähigkeit nicht
gegeben und das Werkzeug wird dennoch ver-
wendet, besteht die Gefahr von erheblichen Kör-
per-, Gesundheits- und Sachschäden. Defektes
Werkzeug kann schwere Verletzungen verursachen.
Zum Schutz vor Schaden sind
folgende grundsätzliche Sicherheitsmaßnahmen zu
beachten:
• Sie sind immer für die von Ihnen benutzten
Werkzeuge verantwortlich.
• Vorgeschriebene Anzugsdrehmomente einhalten
(Herstellerangaben beachten).
• Reparaturen nur von autorisierten Personen
durchführen lassen.
• Die Werkzeuge nur an Orten verwenden, die
durch geltende Verordnungen für Arbeitsbereiche
bestimmt und vorgeschrieben werden.
• Achten Sie auf einen sicheren Stand!
• Aus Sicherheitsgründen sind Veränderungen an
HAZET-Werkzeugen untersagt. Die Vornahme
von Veränderungen am Werkzeug führt zum
sofortigen Haftungsausschluß.
1
2
•
 Zu Ihrer Sicherheit
1
6
6
1
6
6
1
6
6
1
6
BA 6300 6spr VIII.indd 8BA 6300 6spr VIII.indd 8 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

9
D
-
t
n
.
n
n
n
e
e
n
e
m

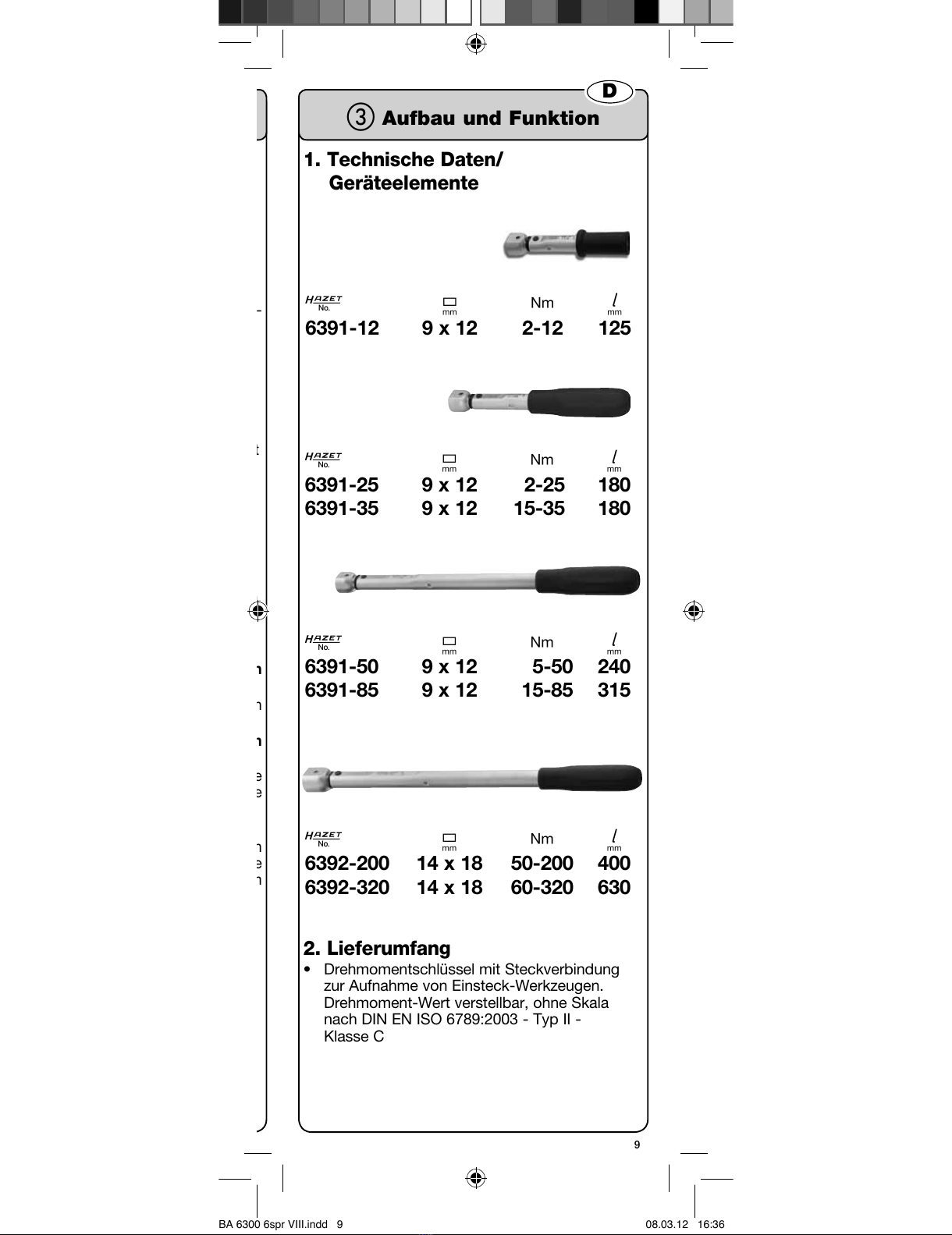

1. Technische Daten/
Geräteelemente
2. Lieferumfang
• Drehmomentschlüssel mit Steckverbindung
zur Aufnahme von Einsteck-Werkzeugen.
Drehmoment-Wert verstellbar, ohne Skala
nach DIN EN ISO 6789:2003 - Typ II -
Klasse C
 Aufbau und Funktion
1 k!K
6391-25 9 x 12 2-25 180
6391-35 9 x 12 15-35 180
1 k!K
6391-50 9 x 12 5-50 240
6391-85 9 x 12 15-85 315
1 k!K
6392-200 14 x 18 50-200 400
6392-320 14 x 18 60-320 630
1 k!K
6391-12 9 x 12 2-12 125
BA 6300 6spr VIII.indd 9BA 6300 6spr VIII.indd 9 08.03.12 16:3608.03.12 16:36
All manuals and user guides at all-guides.com

10
D
3. Hersteller-Prüfzertifikat
Jeder HAZET Drehmo-
ment-Schlüssel ist mit
Hersteller-Prüf-zertifikat
nach DIN 55350 - 18 -
4.2.2 ausgerüstet.
Den eingestellten Dreh-
momentwert und das
dazu verwendete Ein-
steck-Werkzeug können
Sie dem Hersteller-Prüf-
zertifikat entnehmen. Die
Wirklänge des verwen-
deten Einsteck-Werk-
zeuges finden Sie im
aktuellen Werkzeug-
Handbuch. Beim Einsatz
von Einsteckwerkzeugen, die nicht mit einem
Drehmoment-Einstellgerät adaptiert werden können,
empfehlen wir das Einstellen des Drehmomentes
mittels einer Einsteck-Knarre bzw. Einsteck-
Vierkantes mit gleicher Wirklänge. Beim Einsatz
von Einsteck-Werkzeugen mit anderer Wirklänge
ist das einzustellende Drehmoment (MDE) mit der
folgenden Formel zu errechnen
MDE = einzustellendes Drehmoment
MDV = vorgeschriebenes Drehmoment
lj= Standardjustierlänge mit
Justierwerkzeug
l1= Wirklänge des Drehmoment-
schlüssels
l2 =Stichmaß des Justierwerkzeugs
lw= Stichmaß des Einsteck-Werkzeugs
4
U
U
G
B
U
5
D
W
l
o
b
•
•
G
E
 Aufbau und Funktion
BA 6300 6spr VIII.indd 10BA 6300 6spr VIII.indd 10 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

11
D
m
n
,
s
-
z
e
r
4. Umrechnung
Umrechnungsfaktoren von Drehmoment-Werten
Umrechnungs-Formel:
Gegebene Einheit x Faktor
= Gewünschte Einheit
Beispiel:
Umrechnung von: 20 lbf.ft in Nm
20 x 1.356 = 27.12 Nm
5. Vor Inbetriebnahme
Die Benutzung, Inspektion und Wartung von
Werkzeugen muss immer entsprechend den
lokalen, staatlichen Landes- oder Bundes-
bestimmungen erfolgen.
• Um Fehler in der Kraftübertragung zu vermei-
den, benutzen Sie möglichst keine Gelenk-
verbindungen oder Verlängerungen. Das
Lösen von Schraubverbindungen ist möglich.
Überschreiten Sie dabei aber keinesfalls das
maximale Drehmoment des Drehmoment-
Schlüssels (z.B. beim Lösen festgerosteter
Schrauben). Durch Überlastung können der
Drehmoment-Schlüssel beschädigt und der
Auslösewert verfälscht werden.
• Die Wiederholgenauigkeit beträgt in Betäti-
gungsrichtung (siehe Pfeilmarkierung auf dem
Drehmomentschlüssel) ± 2% des eingestellten
Drehmomentwertes. Alle Drehmoment-Schlüssel
verfügen über eine automatische Kurzweg-
auslösung - hör- und fühlbar bei Erreichen des
eingestellten Wertes.
Gegebene Gewünschte Einheit
Einheit
 Aufbau und Funktion
BA 6300 6spr VIII.indd 11BA 6300 6spr VIII.indd 11 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com
all-guides.com

12
D
8
w
t
S
e
S
e
s
s
Z
z
j
s
a
d
e
e
w
W
o
6. Einstellung
Einstellvorgang mit
Kombi-Schlüssel
HAZET 6399:
• Lösen der Kontermutter im Griff durch Ein-
setzen und Links-Drehen des äußeren
Zapfenschlüssels
• Einstellen des Drehmomentwertes mit dem
inneren Sechskant-Schlüssel. Dabei prüfen, bis
der gewünschte Wert erreicht ist.
• Sichern des eingestellten Wertes durch Rechts-
Drehen der Kontermutter mit dem äußeren
Zapfenschlüssel
• Einstellen und sichern nur mit Kombi-Schlüssel
HAZET 6399 in Verbindung mit einem
Drehmoment-Prüfgerät. Unbefugtes Verstellen
wird damit ausgeschlossen.
7. Anwendung
Erreichen exakter Drehmomente
• Der HAZET Drehmoment-Schlüssel sollte
ausschließlich am Handgriff rechtwinklig zur
Schraubverbindung betätigt werden!
• Die eingesetzte Handkraft muss gleichmäßig
auf die Mitte des Handgriffs aufgebracht wer-
den.
• Drehmomentfunktion nur in Betätigungs-
richtung (Pfeil)
• Der Drehmomentschlüssel muss immer
so angesetzt werden, dass der Anzug in
Pfeilrichtung erfolgt. So können sowohl
Schraubverbindungen mit Rechts- als auch
mit Linksgewinde mit der angegebenen
Auslösegenauigkeit angezogen werden.
• Um Fehler bei der Kraftübertragung zu ver-
meiden, keine Verlängerungen oder Gelenk-
verbindungen verwenden.
• Im Einsatz signalisiert ein HAZET Drehmoment-
Schlüssel das Erreichen des eingestellten
Drehmoments
• hörbar durch Klicken,
• fühlbar durch Kurzwegauslösung
Danach ist der Arbeitsvorgang sofort zu been-
den!
• Je größer das eingestellte Drehmoment, desto
stärker die hör- und fühlbaren Signale.
 Aufbau und Funktion
BA 6300 6spr VIII.indd 12BA 6300 6spr VIII.indd 12 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

13
D

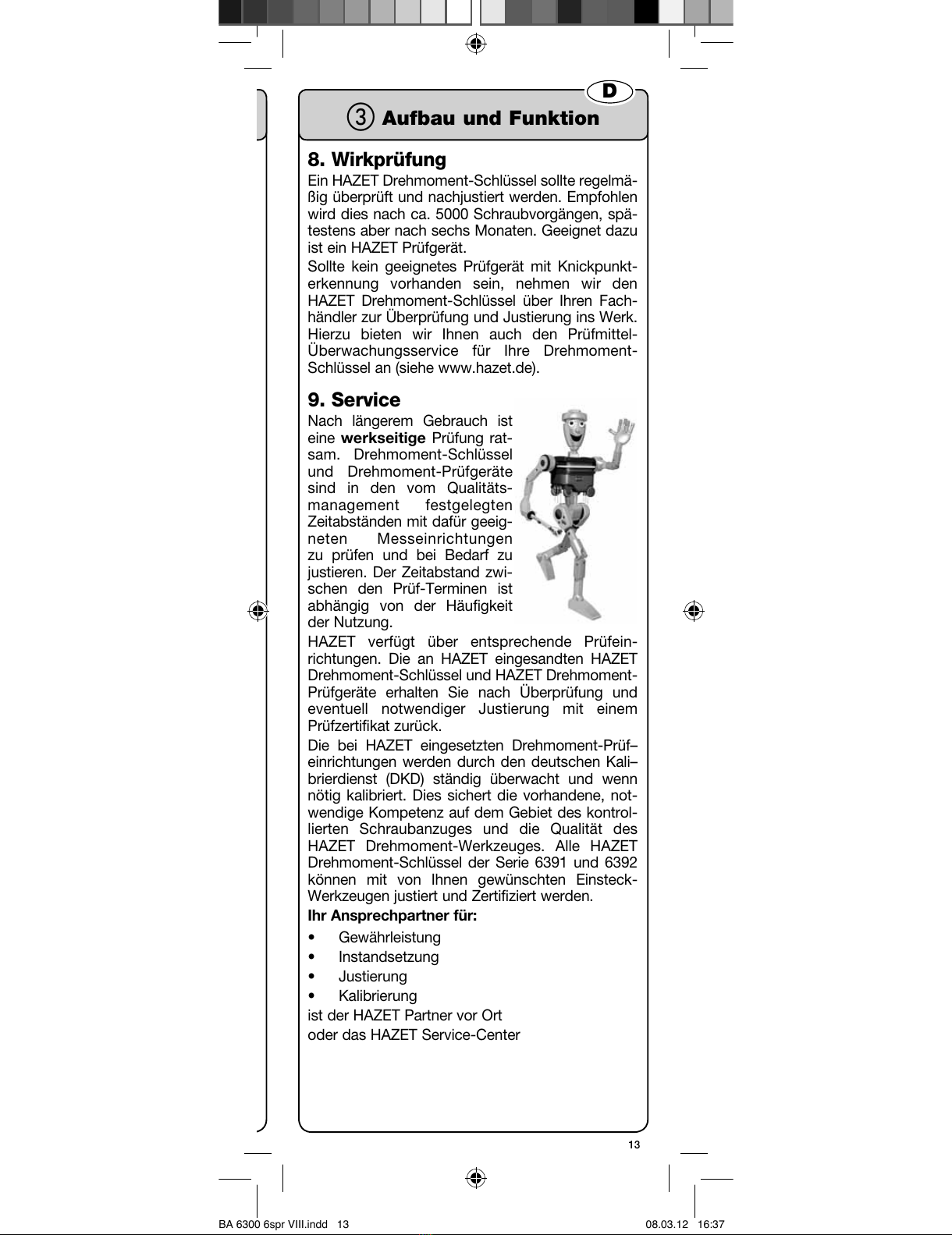

8. Wirkprüfung
Ein HAZET Drehmoment-Schlüssel sollte regelmä-
ßig überprüft und nachjustiert werden. Empfohlen
wird dies nach ca. 5000 Schraubvorgängen, spä-
testens aber nach sechs Monaten. Geeignet dazu
ist ein HAZET Prüfgerät.
Sollte kein geeignetes Prüfgerät mit Knickpunkt-
erkennung vorhanden sein, nehmen wir den
HAZET Drehmoment-Schlüssel über Ihren Fach-
händler zur Überprüfung und Justierung ins Werk.
Hierzu bieten wir Ihnen auch den Prüfmittel-
Überwachungsservice für Ihre Drehmoment-
Schlüssel an (siehe www.hazet.de).
9. Service
Nach längerem Gebrauch ist
eine
werkseitige Prüfung rat-
sam. Drehmoment-Schlüssel
und Drehmoment-Prüfgeräte
sind in den vom Qualitäts-
management festgelegten
Zeitabständen mit dafür geeig-
neten Messeinrichtungen
zu prüfen und bei Bedarf zu
justieren. Der Zeitabstand zwi-
schen den Prüf-Terminen ist
abhängig von der Häufigkeit
der Nutzung.
HAZET verfügt über entsprechende Prüfein-
richtungen. Die an HAZET eingesandten HAZET
Drehmoment-Schlüssel und HAZET Drehmoment-
Prüfgeräte erhalten Sie nach Überprüfung und
eventuell notwendiger Justierung mit einem
Prüfzertifikat zurück.
Die bei HAZET eingesetzten Drehmoment-Prüf–
einrichtungen werden durch den deutschen Kali–
brierdienst (DKD) ständig überwacht und wenn
nötig kalibriert. Dies sichert die vorhandene, not-
wendige Kompetenz auf dem Gebiet des kontrol-
lierten Schraubanzuges und die Qualität des
HAZET Drehmoment-Werkzeuges. Alle HAZET
Drehmoment-Schlüssel der Serie 6391 und 6392
können mit von Ihnen gewünschten Einsteck-
Werkzeugen justiert und Zertifiziert werden.
Ihr Ansprechpartner für:
• Gewährleistung
• Instandsetzung
• Justierung
• Kalibrierung
ist der HAZET Partner vor Ort
oder das HAZET Service-Center
 Aufbau und Funktion
BA 6300 6spr VIII.indd 13BA 6300 6spr VIII.indd 13 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

14
D

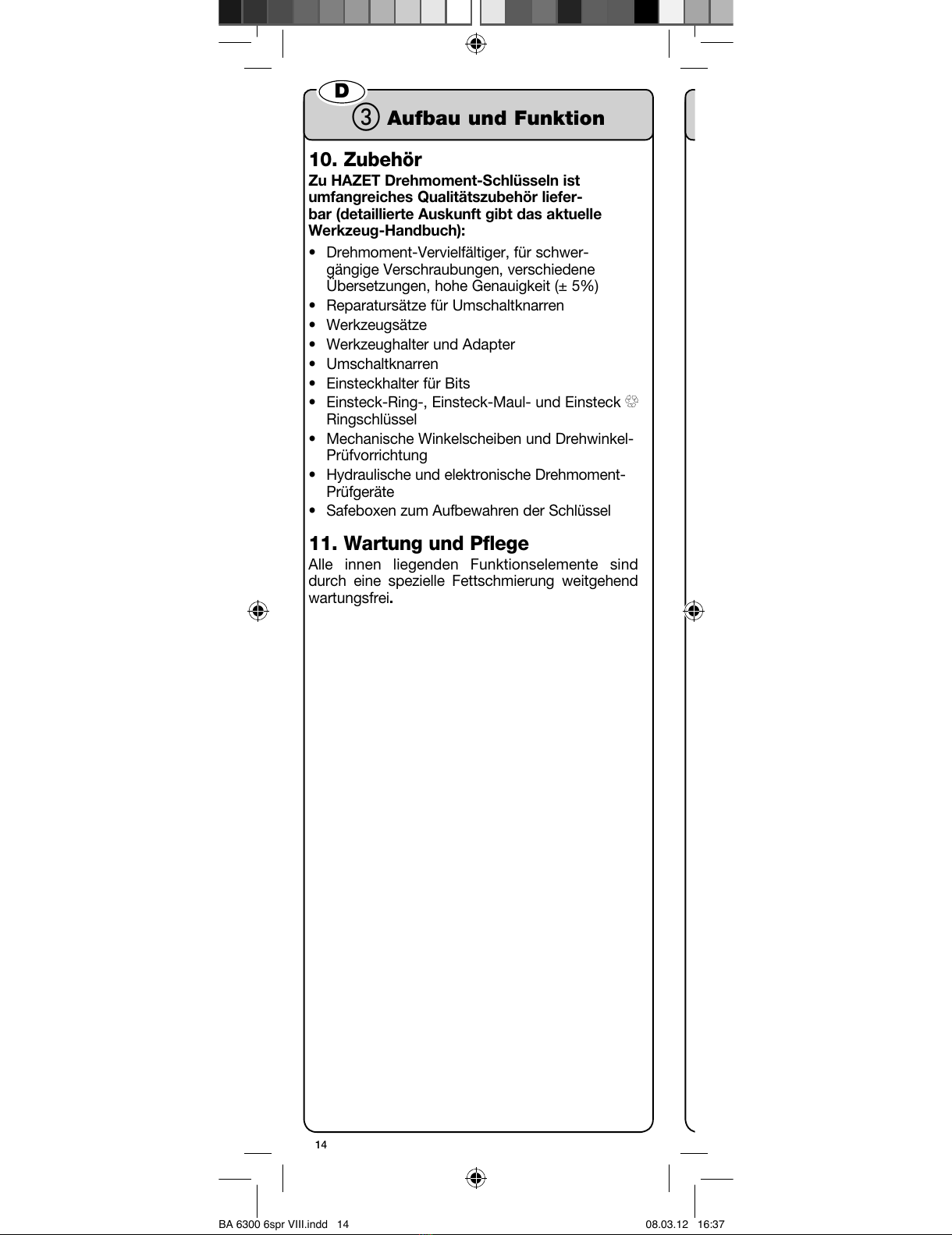

10. Zubehör
Zu HAZET Drehmoment-Schlüsseln ist
umfangreiches Qualitätszubehör liefer-
bar (detaillierte Auskunft gibt das aktuelle
Werkzeug-Handbuch):
• Drehmoment-Vervielfältiger, für schwer-
gängige Verschraubungen, verschiedene
Übersetzungen, hohe Genauigkeit (± 5%)
• Reparatursätze für Umschaltknarren
• Werkzeugsätze
• Werkzeughalter und Adapter
• Umschaltknarren
• Einsteckhalter für Bits
• Einsteck-Ring-, Einsteck-Maul- und Einsteck
o
Ringschlüssel
• Mechanische Winkelscheiben und Drehwinkel-
Prüfvorrichtung
• Hydraulische und elektronische Drehmoment-
Prüfgeräte
• Safeboxen zum Aufbewahren der Schlüssel
11. Wartung und Pflege
Alle innen liegenden Funktionselemente sind
durch eine spezielle Fettschmierung weitgehend
wartungsfrei.
 Aufbau und Funktion
BA 6300 6spr VIII.indd 14BA 6300 6spr VIII.indd 14 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

15
GB
USA

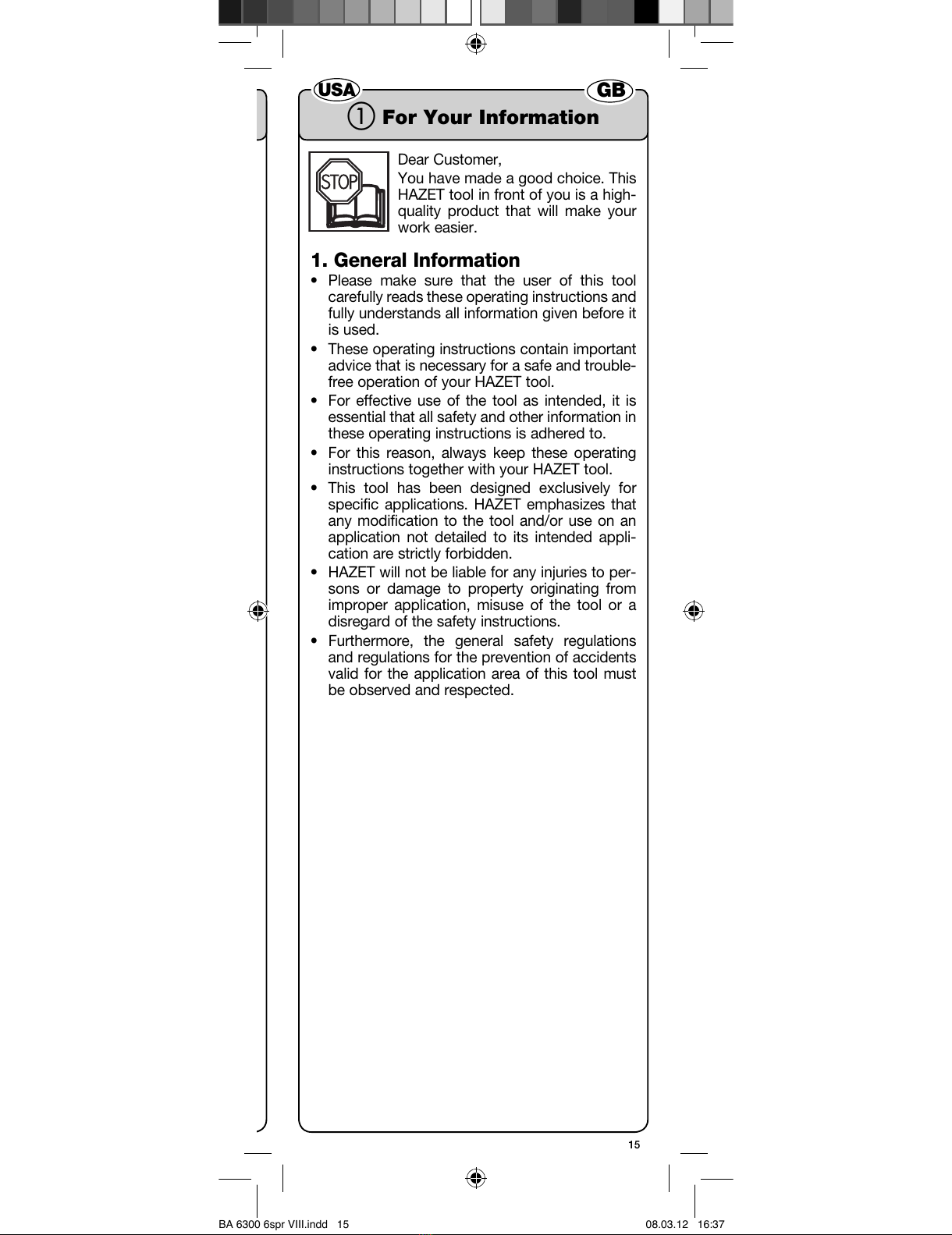

Dear Customer,
You have made a good choice. This
HAZET tool in front of you is a high-
quality product that will make your
work easier.
1. General Information
• Please make sure that the user of this tool
carefully reads these operating instructions and
fully understands all information given before it
is used.
• These operating instructions contain important
advice that is necessary for a safe and trouble-
free operation of your HAZET tool.
• For effective use of the tool as intended, it is
essential that all safety and other information in
these operating instructions is adhered to.
• For this reason, always keep these operating
instructions together with your HAZET tool.
• This tool has been designed exclusively for
specific applications. HAZET emphasizes that
any modification to the tool and/or use on an
application not detailed to its intended appli-
cation are strictly forbidden.
• HAZET will not be liable for any injuries to per-
sons or damage to property originating from
improper application, misuse of the tool or a
disregard of the safety instructions.
• Furthermore, the general safety regulations
and regulations for the prevention of accidents
valid for the application area of this tool must
be observed and respected.
 For Your Information
BA 6300 6spr VIII.indd 15BA 6300 6spr VIII.indd 15 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

16
GB USA
2. Explanation of Symbols
ATTENTION: Please pay attention to these
symbols!
Read the Operating Instructions!
The user/owner of this tool is obliged to
observe the operating instructions and
should ensure all users of this tool use
it according to the information given in
this manual.
NOTICE!
This symbol marks advice which is
helpful when using the tool.
CAUTION!
This symbol marks important specifi-
cations, dangerous conditions, safety
risks and safety advice.
ATTENTION!
This symbol marks advice which if
disregarded results in damage,
malfunction and/or functional failure
of the tool.
3. Liability and Warranty
• Any deviation from the intended use and/or any
misapplication of the tool is not allowed and will
be considered as improper use.
• Any claims against the manufacturer and/or its
authorized agents because of damage caused
by improper use of the tool are void.
• Any personal injury or material losses
caused by improper use of the tool are the sole
responsibility of the operator and user.
 For Your Information
BA 6300 6spr VIII.indd 16BA 6300 6spr VIII.indd 16 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com
all-guides.com

17
GB
USA
4. Spare Parts
• Only use the manufacturer’s original spare
parts.
• Unsuitable or defective spare parts may cause
damage, malfunction or total failure of the tool.
• The use of unapproved spare parts will void
all warranty, service and liability claims as well
as all claims for compensation against the
manufacturer or its agents, distributors and
sales representatives.
5. Disposal
• For disposal, clean tool and disassemble it
according to the regulations for work safety and
environmental protection. Components can be
recycled.
• Metal components can be scrapped.
• The reduction of the pollution as well as the
protection of the environment are the central
points of our activities.
HAZET - environmental protection is of fundamental
importance for us.
d
y
f
 For Your Information
BA 6300 6spr VIII.indd 17BA 6300 6spr VIII.indd 17 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

18
GB USA

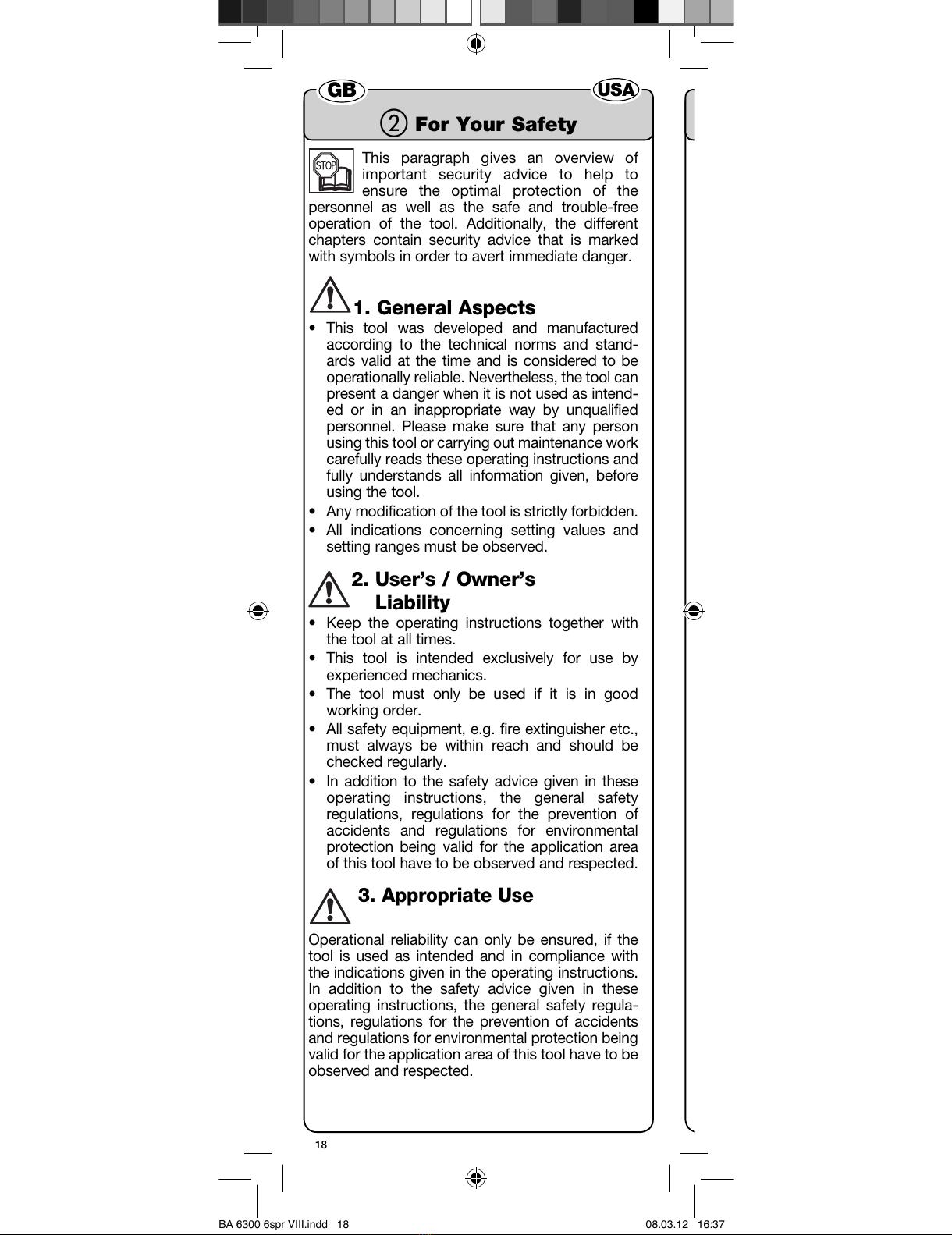

This paragraph gives an overview of
important security advice to help to
ensure the optimal protection of the
personnel as well as the safe and trouble-free
operation of the tool. Additionally, the different
chapters contain security advice that is marked
with symbols in order to avert immediate danger.
1 . General Aspects
• This tool was developed and manufactured
according to the technical norms and stand-
ards valid at the time and is considered to be
operationally reliable. Nevertheless, the tool can
present a danger when it is not used as intend-
ed or in an inappropriate way by unqualified
personnel. Please make sure that any person
using this tool or carrying out maintenance work
carefully reads these operating instructions and
fully understands all information given, before
using the tool.
• Any modification of the tool is strictly forbidden.
• All indications concerning setting values and
setting ranges must be observed.
2. User’s / Owner’s
Liability
• Keep the operating instructions together with
the tool at all times.
• This tool is intended exclusively for use by
experienced mechanics.
• The tool must only be used if it is in good
working order.
• All safety equipment, e.g. fire extinguisher etc.,
must always be within reach and should be
checked regularly.
• In addition to the safety advice given in these
operating instructions, the general safety
regulations, regulations for the prevention of
accidents and regulations for environmental
protection being valid for the application area
of this tool have to be observed and respected.
3. Appropriate Use
Operational reliability can only be ensured, if the
tool is used as intended and in compliance with
the indications given in the operating instructions.
In addition to the safety advice given in these
operating instructions, the general safety regula-
tions, regulations for the prevention of accidents
and regulations for environmental protection being
valid for the application area of this tool have to be
observed and respected.
 For Your Safety
BA 6300 6spr VIII.indd 18BA 6300 6spr VIII.indd 18 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

19
GB
USA

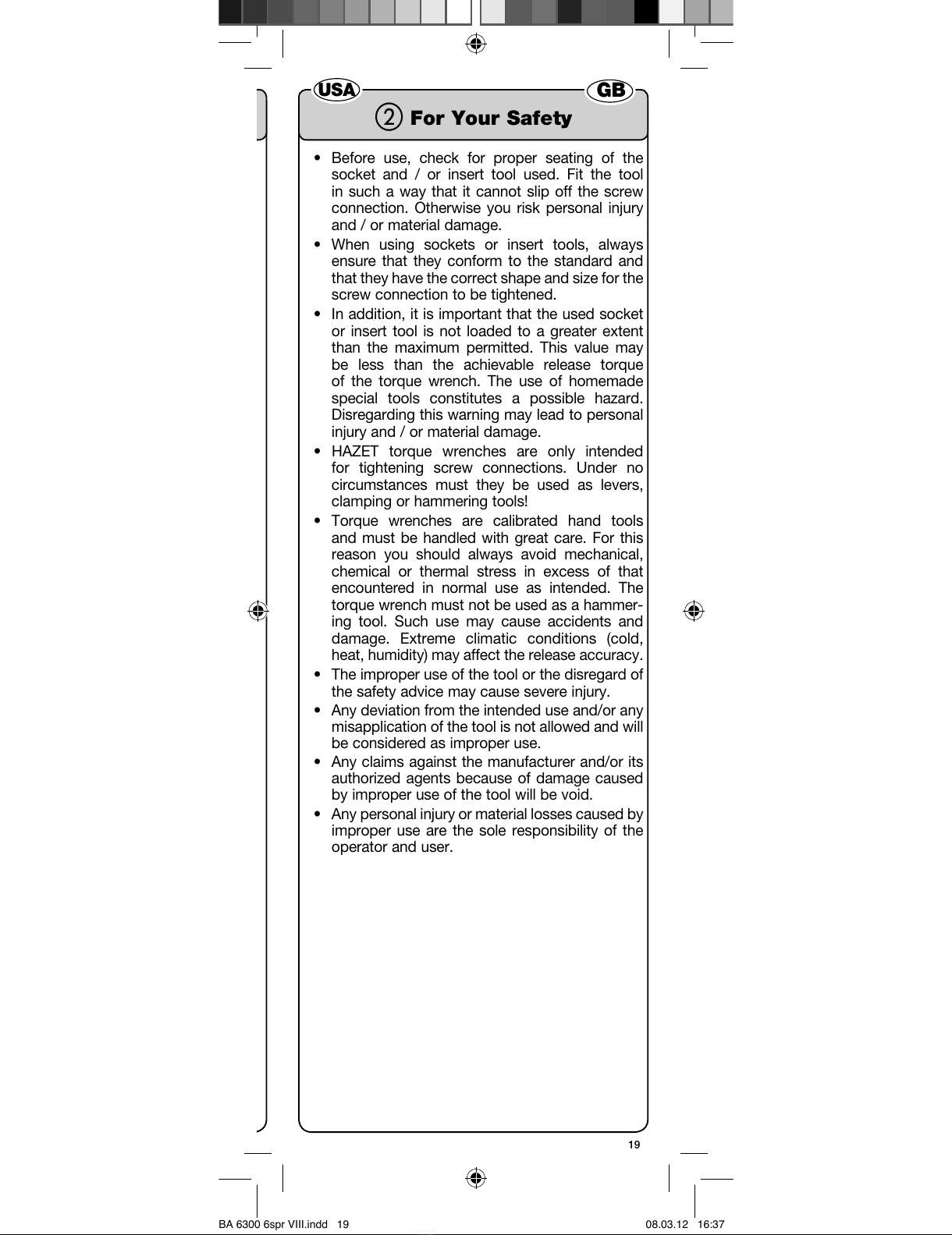

• Before use, check for proper seating of the
socket and / or insert tool used. Fit the tool
in such a way that it cannot slip off the screw
connection. Otherwise you risk personal injury
and / or material damage.
• When using sockets or insert tools, always
ensure that they conform to the standard and
that they have the correct shape and size for the
screw connection to be tightened.
• In addition, it is important that the used socket
or insert tool is not loaded to a greater extent
than the maximum permitted. This value may
be less than the achievable release torque
of the torque wrench. The use of homemade
special tools constitutes a possible hazard.
Disregarding this warning may lead to personal
injury and / or material damage.
• HAZET torque wrenches are only intended
for tightening screw connections. Under no
circumstances must they be used as levers,
clamping or hammering tools!
• Torque wrenches are calibrated hand tools
and must be handled with great care. For this
reason you should always avoid mechanical,
chemical or thermal stress in excess of that
encountered in normal use as intended. The
torque wrench must not be used as a hammer-
ing tool. Such use may cause accidents and
damage. Extreme climatic conditions (cold,
heat, humidity) may affect the release accuracy.
• The improper use of the tool or the disregard of
the safety advice may cause severe injury.
• Any deviation from the intended use and/or any
misapplication of the tool is not allowed and will
be considered as improper use.
• Any claims against the manufacturer and/or its
authorized agents because of damage caused
by improper use of the tool will be void.
• Any personal injury or material losses caused by
improper use are the sole responsibility of the
operator and user.
 For Your Safety
BA 6300 6spr VIII.indd 19BA 6300 6spr VIII.indd 19 08.03.12 16:3708.03.12 16:37
All manuals and user guides at all-guides.com

20
GB USA
1
2
•
1
6
6
1
6
6
1
6
6
1
6
4. Storage
The tool has be stored according
the following conditions:
• Keep tool in a dry and dust-free place.
• Do not expose the tool to liquids or aggressive
substances.
• Do not store the tool outdoors.
• Keep tool out of reach of unauthorized persons.
• Storage temperature: -10°C to +40°C
• Relative air humidity: max. 60%
5. Dangers Emanating from
the Tool
Before each use, check HAZET tools for full
functional efficiency. Do not use the tool if its func-
tional efficiency cannot be ensured or if damage is
detected. If the tool is used, when it is not in full
working order, you risk severe injuries to persons
and damage to property. Defective tools may cause
severe injury.
In order to avoid injury or damage, it is essential
that the following fundamental safety guidelines will
be observed:
• Always account for tools being used.
• Observe prescribed tightening torque values
(follow manufacturer’s instructions).
• Repair work must be carried out exclusively
by authorized persons.
• Only use the tool within the prescribed plac-
es, and governed under the current regulations
relating to the working environment.
• Stand safely!
• For safety reasons any modification of HAZET
tools is strictly forbidden. Any modification of
this tool will result in immediate exclusion from
warranty and liability.
