HOLZMANN MASCHINEN PJ 100A User manual

PJ 100A
Holzverbindungsfräse
Biscuit jointer
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
Ausgabe: 2014 – Revision 00 GBR - DEUTSCH
DE
ORIGINAL
BETRIEBSANLEITUNG
HOLZVERBINDUNGSFRÄSE
DE
USER MANUAL
BISCUIT JOINTER

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
1 INHALT /INDEX
2 VORWORT 4
3 TECHNIK 5
3.1 Hauptkomponenten 5
3.2 Bedienelemente 5
3.3 Technische Daten 6
4 SICHERHEIT 6
4.1 Bestimmungsgemäße Verwendung 6
4.2 Allgemeine Sicherheitshinweise 7
4.3 Restrisiken 7
5 MONTAGE 7
5.1 Schneidblatt montieren –siehe unter WARTUNG 7.1- 7
5.2 Staubsack 7
6 BEDIENUNG 8
6.1 Arbeiten vor der Erstinbetriebnahme 8
6.1.1 Überprüfen der Schraubverbindungen.............................................................. 8
6.1.2 Verbindungsmöglichkeiten ............................................................................. 8
6.1.3 Einstellung der Nuttiefe ................................................................................. 9
6.1.4 Auswahl der Holzverbinder............................................................................. 9
6.1.5 Einstellung des Winkelanschlag....................................................................... 9
6.1.6 Einstellung des Schwenkanschlag...................................................................10
6.2 Betrieb 10
6.3 Schalterfunktion 10
6.3.1 Einschalten .................................................................................................10
6.3.2 Ausschalten.................................................................................................10
7 WARTUNG 11
7.1 Wechseln des Schneidblatt 11
7.2 Staubsack entleeren 11
8 PREFACE 12
9 TECHNIC 13
9.1 Components 13

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
9.2 Controls 13
9.3 Technical data 14
10 SAFETY 14
10.1 Intended use 14
10.2 General safety 14
10.3 Residual risk factors 15
11 ASSEMBLY 15
11.1 Blade mount –see MAINTENANCE 7.1- 15
11.2 Dust bag 15
12 OPERATION 15
12.1 Works before initial 15
12.1.1 Check the screw connections.........................................................................15
12.1.2 Connectivity ................................................................................................15
12.1.3 Setting the groove depth ..............................................................................16
12.1.4 Selection of timber connectors.......................................................................17
12.1.5 Adjustment of the angle stop.........................................................................17
12.1.6 Adjustment of the pivot stop .........................................................................17
12.2 Operation 18

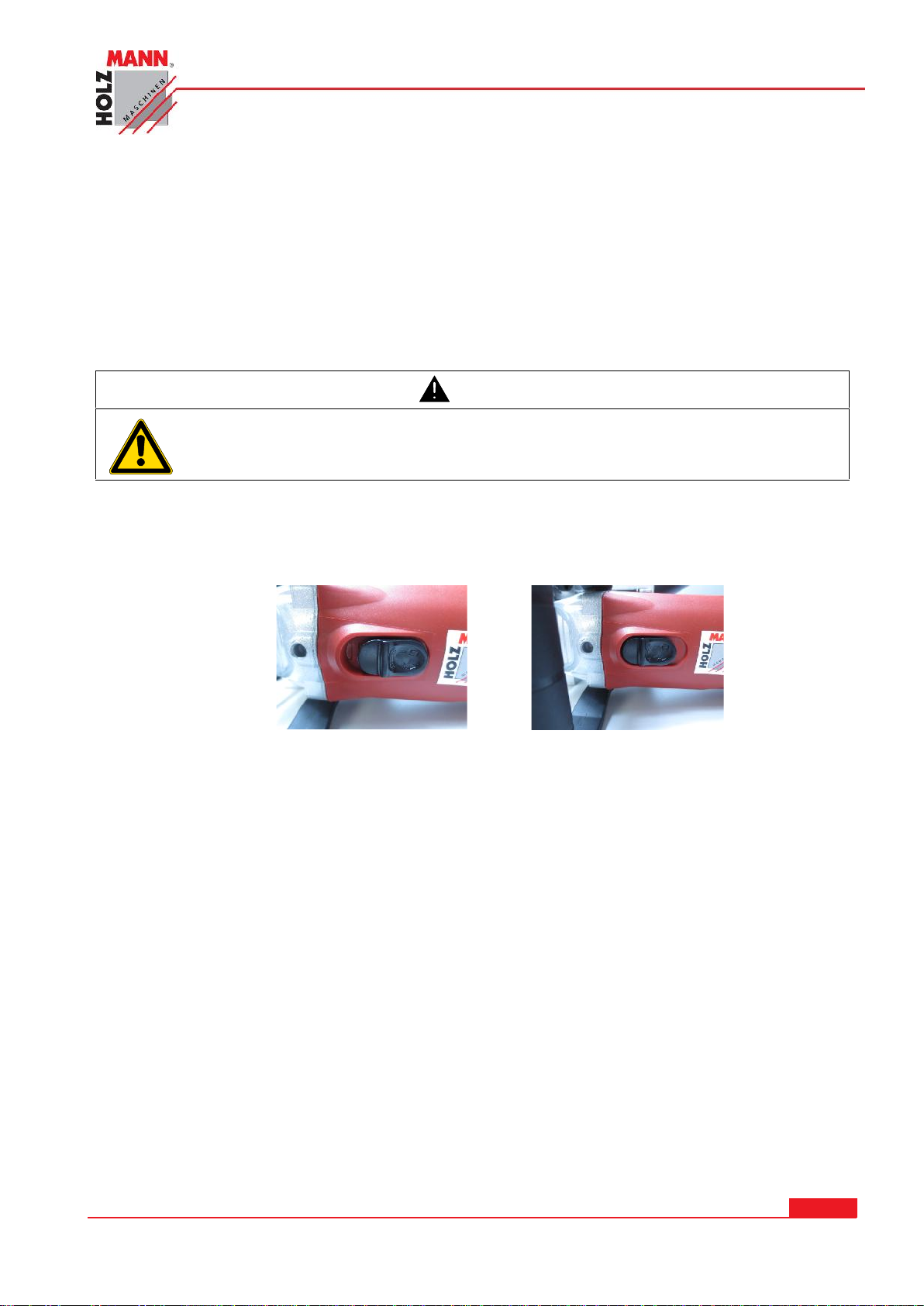

12.3 Switch function 18
12.3.1 Turn on ......................................................................................................18
12.3.2 Turn off ......................................................................................................18
13 MAINTENANCE 19
13.1 Changing the blade 19
13.2 Empty the dust bag 19
14 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 20
15 GARANTIEERKLÄRUNG 21
16 GUARANTEE TERMS 22

VORWORT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
2 VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Holzverbindungsfräse PJ 100A.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Um-
gang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean-
standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh-
men.
Urheberrecht
© 2013
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Rohrbach!
Kundendienstadressen
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4
[email protected]

TECHNIK
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
3 TECHNIK
3.1 Hauptkomponenten
3.2 Bedienelemente
1
EIN – AUS Schalter
9
Stellrad für Schnittiefe
2
Handgriff
10
Tiefe Einstellschraube
3
Antriebsmotor
11
Grundplatte
4
Zusatzhandgriff
12
Adapter für Staubabsaugung
5
Spindelarretierung
13
Staubbeutel
6
Klemmschraube für Winkeleinstellung
14
Stirnlochschlüssel
7
Winkelanschlag / Schwenkanschlag
15
Mittellinie
8
Klemmschraube für Höheneinstellung

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
3.3 Technische Daten
Netzanschluss
V/Hz
230 / 50
Motorleistung
Watt / (100%)
900
Leerlaufdrehzahl
min-1
11.000
Sägeblatt Abmessung
mm
100x22x3,5 - 6Z
Spaltbreite
mm
4
Max. Nuttiefe
mm
20
Schalldruck LPA
91 db(A)
Schall Leistungspegel LWA
105 db(A)
Hand Arm Vibration
1,85m/s2
Gewicht
kg
3,3
Sicherheitsklasse –doppelisoliert-
/ II
4 SICHERHEIT
4.1 Bestimmungsgemäße Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirk-
sam zu machen!
Die Holzverbindungsfräse PJ 100A ist ausschließlich zum Fräsen von Holz oder ähnlichen Materialien
bestimmt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder
Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwor-
tung oder Garantieleistung.


MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
4.2 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten an der Maschine verboten!
Die PJ 100A darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der lau-
fenden Maschine fern zu halten!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung
(Schutzbrille, Gehörschutz, …) tragen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der Spannungsver-
sorgung zu trennen!
Verwenden Sie das Netzkabel nie zum Transport oder zur Manipulation der Maschi-
ne!
Am Gerät befinden sich nur wenige von Ihnen zu wartenden Komponenten. Es ist nicht not-
wendig, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen las-
sen!
Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.
4.3 Restrisiken
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und
bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedie-
nung einer Maschine wie der PJ 100A der wichtigste Sicherheitsfaktor!
5 MONTAGE
5.1 Schneidblatt montieren –siehe unter WARTUNG 7.1-
5.2 Staubsack
Zum Anbringen wird der Staubsack auf den Absaugstutzen an der Maschine geschoben.

BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
6 BEDIENUNG
6.1 Arbeiten vor der Erstinbetriebnahme
6.1.1 Überprüfen der Schraubverbindungen
Kontrollieren Sie alle Schrauben (besonders die Blattfixierung) und ziehen Sie die lockeren
Schrauben bei Bedarf nach.

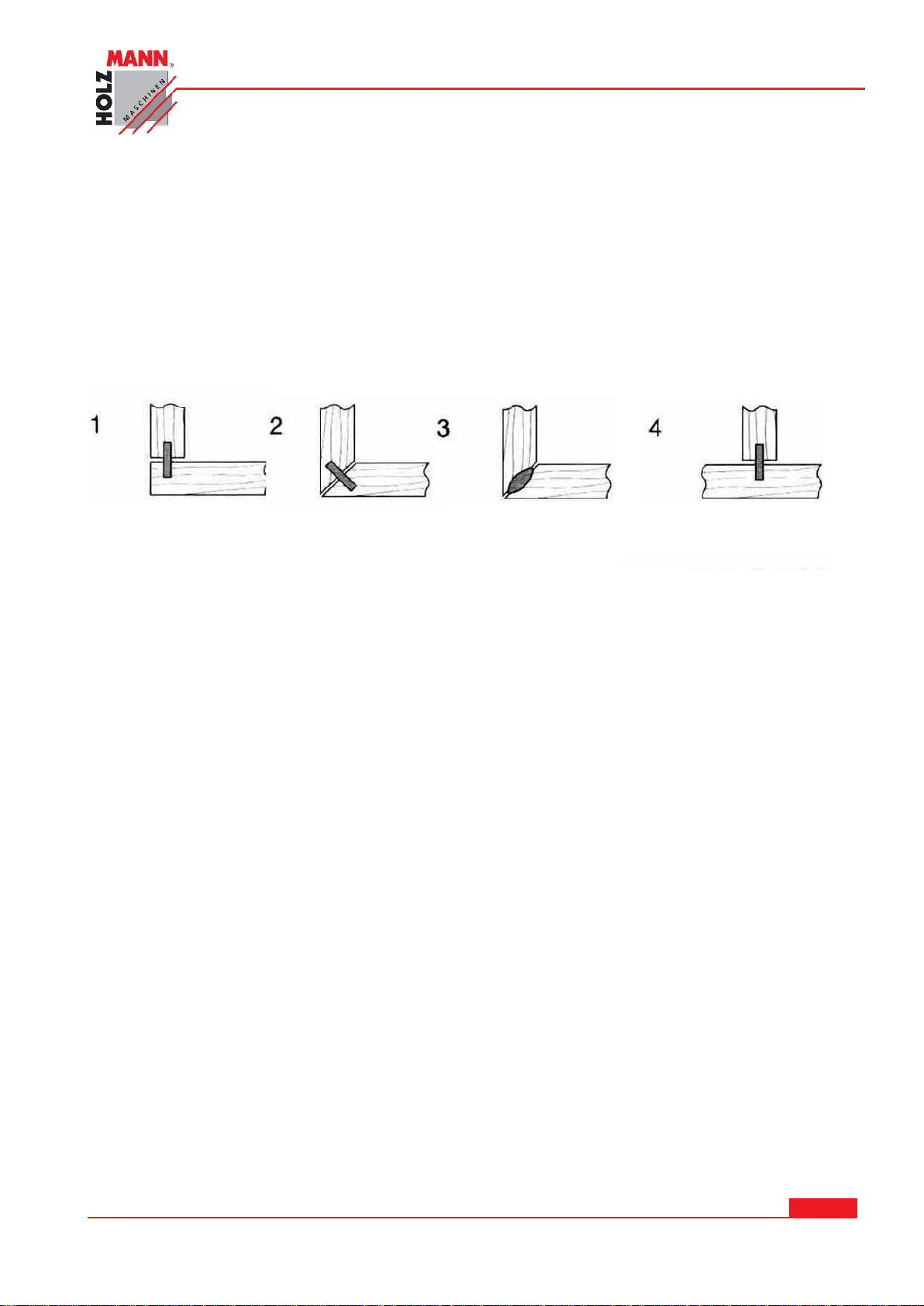

6.1.2 Verbindungsmöglichkeiten
1. Eckverbindung
2. Gehrungsverbindung
3. Rahmenverbindung
4. Mittelwandverbindung
5. Längs- und Querverbindung
HINWEIS:
Die Nutmitte muss mindestens 50 mm von der Werkstückaußenkante verlaufen.
Bei mehreren Holzverbindungen 100 mm – 150 mm Nutabstand halten.
Nur bei Eckverbindung und Mittelwandverbindung
Das senkrechte Werkstück an der Werkbank festklemmen.
Nur bei Gehrungsverbindungen
Ein Werkstück mit der angegehrten Kante nach oben auf die Werkbank spannen.
Nur bei Rahmenverbindungen und Längs- und Querverbindungen
Ein Werkstück an der Werkbank festklemmen.
Stellen Sie die Nuttiefe entsprechend der Größe des zu verwendenden Holzverbinders ein.
Siehe die Tabelle im Abschnitt “Einstellung der Nuttiefe 6.1.3”.
Den Winkelanschlag auf Schneidwerkzeug- und Werkstückmitte einstellen.
Die Mittelmarkierung an der Grundplatte auf den Bleistiftstrich des Werkstücks ausrichten.
Das Gerät einschalten und mit mäßigem Vorschub das Schneidwerkzeug in das Werkstück ein-
tauchen.
Nach Erreichen der voreingestellten Frästiefe das Gerät vorsichtig wieder in die Ausgangsposi-
tion zurückfahren.
Nur bei Eckverbindung und Mittelwandverbindung
Das waagerechte Werkstück an der Werkbank festklemmen
Die Holzverbindungsfräse ist geeignet für Verbindungen in Massivholz, Sperrholz, Spanplatten,
Faserplatten, Plexiglas und künstlichen Marmor, etc. von 8 mm (5/16 in.) Materialstärke.

BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
6.1.3 Einstellung der Nuttiefe
Stellen Sie die gewünschte Nutttiefe mit dem Stellrad (9)
ein.
Die Bezeichnungen am Stellrad spiegeln die verschiedenen
Größen der Holzverbinder.
Sie können die Nuttiefe mit der Schraube (10) fein einstel-
len.
Schieben Sie den Antriebsmotor (3) nach vorne, um die
Schnitttiefe zu überprüfen. Die Stromversorgung muss zu
diesem Zweck getrennt sein.
6.1.4 Auswahl der Holzverbinder
Verwenden Sie immer die größtmöglichen Holzverbinder für eine starke Verbindung. Für Materia-
lien über 25 mm (1 Zoll) dick, auch 2 Holzverbinder übereinander verwendbar.
Der Abstand dazwischen zwei sollte mindestens 10 cm betragen.
Holzverbinder Abmessungen:
Nr. 0 47×15×4mm
Nr. 10 53×19×4mm
Nr. 20 56×23×4mm
6.1.5 Einstellung des Winkelanschlag
Die Höhe der Winkelführung kann verstellt werden, um die Position des Messers in Bezug auf die
Werkstückoberseite einzustellen.
Zum Einstellen der Winkelanschlaghöhe die Klemmschraube lösen und den Winkel auf den ge-
wünschten Skalenstrich am Winkelanschlag führen.
Dann die Klemmschraube festdrehen um die Winkelführung zu sichern. Die Skala zeigt das
Maß zwischen Winkelanschlag und Mitte des Schneidwerkzeugs.
Die Winkelführung kann je nach den Arbeitsanforderungen vom Anschlag abgenommen werden.
Markierung
0
10
20
M
Größe des Holzverbinders
0
10
20
---
Nuttiefe
8 mm
10 mm
12,3 mm
20 mm

BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
6.1.6 Einstellung des Schwenkanschlag
Der Schwenkanschlag kann zwischen 0° und 90° eingestellt werden.
Zur Einstellung des Winkels die Klemmschraube lösen und den Schwenkanschlag kippen, bis
der Markierungspfeil mit dem gewünschten Winkel auf der Winkelskala übereinstimmt.
Den eingestellten Winkel mit der Klemmschraube festziehen.
6.2 Betrieb
WARNUNG
Für sämtliche Umrüstarbeiten ist die PJ 100A von der Netzspannung zu trennen.
6.3 Schalterfunktion
6.3.1 Einschalten
Vergewissern Sie sich vor dem Anschließen der Maschine stets, dass der Schiebeschalter ord-
nungsgemäß funktioniert und beim Drücken der Rückseite in die Stellung “OFF” (AUS) zurück-
kehrt.
Der Schalter kann zur Arbeitserleichterung bei längerem Einsatz in der “EIN” -Stellung verriegelt
werden.
Lassen Sie Vorsicht walten, wenn Sie den Schalter in der “EIN” -Stellung verriegeln, und halten
Sie die Maschine mit festem Griff.
Zum Einschalten der Maschine den Schalter auf die Position “I (EIN)” schieben. Für Dauerbetrieb
den Schalter durch Drücken seiner Vorderseite einrasten.
6.3.2 Ausschalten
Zum Ausschalten der Maschine die Rückseite des Schiebeschalters drücken, und dann den Schal-
ter auf die Stellung “O (AUS)” schieben.

WARTUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
7 WARTUNG
ACHTUNG
Bei Reinigung und Instandhaltung bei angeschlossener Maschine:
Sachschaden und schwere Verletzungen durch unbeabsichtigtes Einschalten der
Maschine möglich!
Daher gilt:
Vor Wartungsarbeiten Maschine ausschalten und von der Spannungsversorgung trennen
7.1 Wechseln des Schneidblatt
Entfernen Sie die 4 Schrauben und nehmen Sie die Abdeckung ab.
Drücken Sie die Spindelarretierung (5) und lösen Sie mit dem Stirnlochschlüssel
(14) den Schneidblattflansch.
7.2 Staubsack entleeren
Wenn der Staubsack halb voll ist, die Maschine ausschalten und vom Stromnetz trennen.
Den Staubsack von der Maschine abnehmen und den Verschluss am Kunststoffrohr abnehmen.
Durch leichtes Klopfen den Staubsack entleeren.
M

PREFACE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
8 PREFACE
Dear Customer!
This manual contains information and important instructions for operation and handling of the
biscuit jointer PJ 100A.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2013
This document is protected by international copyright law. Any unauthorized duplication, transla-
tion or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4
[email protected]

TECHNIC
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
9 TECHNIC
9.1 Components
9.2 Controls
1
ON - OFF switch
9
Wheel for cut
2
handle
10
depth adjustment
3
drive motor
11
base plate
4
Additional handle
12
Adapter for dust extractor
5
Spindle fixation
13
dust bag
6
Clamping screw for angle adjustment
14
Face spanner
7
Angle stop / pivot stop
15
center line
8
Clamping screw for height adjustment

SAFETY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
9.3 Technical data
Mains connection
V/Hz
230 / 50
Engine power
Watt / (100%)
900
Idle speed
min-1
11.000
Saw blade dimension
mm
100x4x22
Gap width
mm
4
Max. groove depth
mm
20
Sound pressure level LPA
91 db(A)
Sound power level LWA
105 db(A)
Hand Arm vibration
1,85m/s2
weight
kg
3,3
Safety class -double insulated-
/ II
10 SAFETY
10.1 Intended use
The machine only in technically perfect condition in accordance with, safety and danger, and use!
Disturbances which may affect safety, must be rectified immediately!
It is generally prohibited to modify safety equipment of the machine or to make ineffective!
The biscuit jointer PJ 100A is intended solely for milling wood or similar materials.
For a different or additional use and resulting property damage or injury takes
HOLZMANN-MASCHINEN no responsibility or warranty.
10.2 General safety
To avoid malfunctions, damage and physical injury MUST be observed:
With fatigue, lack of concentration or under the influence of drugs, alcohol, or drugs
that work on the machine is prohibited!
The PJ 100A may be operated only by qualified personnel enrolled. Unauthorized
persons, especially children, and people are not trained to think of the current re-
mote machine!
When working on the machine suitable protective equipment (gloves, safety
glasses, hearing protection, ...) wear!

ASSEMBLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
Before maintenance or adjustment, the machine must be disconnected from the
power supply! Turn off the main switch before disconnecting the power supply
(OFF).
Never use the cord for transport or Manipulation of the machine !
On the device are only few of them serviceable components. It is not necessary to dismantle
the machine. Repairs must only be performed by an expert!
Accessories:
Use only recommended accessories HOLZMANN !
If you have any questions or problems, contact our customer service.
10.3 Residual risk factors
These risks can be minimized if all safety rules are applied, the machine is properly maintained and
serviced the machine as intended and is serviced by a trained service professional. Despite all the
safety devices and remains her good common sense and your corresponding technical suitability /
training on the operation of a machine like the PJ 100A of the most important safety factor!
11 ASSEMBLY
11.1 Blade mount –see MAINTENANCE 7.1-
11.2 Dust bag
For mounting the dust bag is pushed onto the suction nozzle of the machine.
12 OPERATION
12.1 Works before initial
12.1.1 Check the screw connections
Check all screws (especially the leaf fixing) and tighten the loose screws if necessary.
12.1.2 Connectivity
1. corner joint
2. miter
3. frame connection
4. middle wall connection
5. longitudinal and transverse connecting

OPERATION
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
NOTE:
The center of the groove must be run from the workpiece outer edge at least 50 mm.
With several wood joints 100 mm - 150 mm groove spacing hold.
Only for corner joint and center wall connection
The vertical workpiece clamp to the workbench.
Only with mitred
Clamp a workpiece with the mitered edge up on the workbench.
Only for frame connections and the longitudinal and transverse links
A workpiece clamp to the workbench.
Set the groove depth according to the size of the timber connector to be used.
See the table in the section "Setting the groove depth 12.1.3".
Adjust the angle stop on the cutting tool and workpiece center.
Align the center mark on the base plate on the pencil line on the workpiece.
Turn on the power and move it forward immerse the cutting tool into the workpiece.
After reaching the preset cutting depth the unit carefully drive back to the starting position.
Only for corner joint and center wall connection
Clamp the horizontal workpiece at the workbench
The biscuit jointer machine is suitable for joints in solid wood, plywood, particle board, fiberboard,
Plexiglas and artificial marble, etc. 8 mm (5/16 in.) thickness.
12.1.3 Setting the groove depth
Set the desired groove depth one with the wheel (9).
The names on the dial reflect the different sizes of timber
connectors.
You can adjust the depth of the groove with the screw
(10) fine.
Slide the drive motor (3) forward to check the depth of
cut. The power supply must be disconnected for this pur-
pose.
Marking
0
10
20
M
Size of the timber connector
0
10
20
---
groove depth
8 mm
10 mm
12,3 mm
20 mm

OPERATION
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
12.1.4 Selection of timber connectors
Always use the largest possible timber connector for a strong connection. For materials over 25
mm (1 inch) thick, and 2 wood connectors on each usable.
The distance between two should be at least 10 cm.
Wood connectors Dimensions:
Nr. 0 47×15×4mm
Nr. 10 53×19×4mm
Nr. 20 56×23×4mm
12.1.5 Adjustment of the angle stop
The height of the angled guide can be adjusted to adjust the position of the blade relative to the
workpiece upper surface.
To adjust the angle stop height loosen the clamping screw and cause the angle to the desired
tick mark on the crosscut fence.
Then tighten the clamping screw to the angle guide to secure. The scale indicates the distance
between the angle stop and center of the cutting tool.
The angle guide can be removed depending on the job requirements from the stop.
12.1.6 Adjustment of the pivot stop
The flip stop can be set between 0 ° and 90 °.
To adjust the angle loosen the clamping screw and tilt the swivel stop until the arrow indicator
to the desired angle on the angle scale matches.
The adjusted angle with the pinch bolt.

OPERATION
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
12.2 Operation
WARNING
For all the conversion work PJ 100A must be disconnected from the mains voltage
12.3 Switch function
12.3.1 Turn on
Always make sure that the slide switch is working properly before connecting the machine and
when you press the rear panel to the "OFF" position returns.
The switch can be locked to make work easier for extended use in the "ON" position.
Be careful, when you lock the switch in the "ON" position, and hold the tool firmly.
To switch the unit to switch to the position "I" (ON) push. For continuous operation, the switch
into place by pressing its front.
12.3.2 Turn off
To turn off the machine, press the rear of the slide switch and then the switch to the "O (OFF)"
push.

MAINTENANCE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
13 MAINTENANCE
ATTENTION
During cleaning and maintenance with a connected machine:
Property damage and serious injury from inadvertent switching on the machine!
Therefore:
Switch off the machine before servicing and disconnect from the power supply
13.1 Changing the blade
Remove the 4 screws and remove the cover.
Press the shaft (5) and solve with the face
spanner (14) the Schneidblattflansch.
13.2 Empty the dust bag
When the dust bag is half full, turn off the machine and disconnect it from the mains.
Remove the dust bag on the machine and remove the cap on the plastic tube.
One tap to empty the dust bag.
M

KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20
HOLZVERBINDUNGSFRÄSE / BISCUIT JOINTER PJ 100A
14 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY
Inverkehrbringer / Distributor
HOLZMANN MASCHINEN®GmbH
A-4170 Haslach, Marktplatz 4
Tel.: [phone]; Fax.: [phone]
www.holzmann-maschinen.at [email protected]
Bezeichnung / name
Holzverbindungsfräse / biscuit jointer
Type / model
PJ 100A
EG-Richtlinien / EC-directives
2006/42/EG
2004/108/EG
Angewandte Normen / applicable Standards
EN 55014-1:2006+A1
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2008
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr
gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-
Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vor-
genommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of
the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by
us in advance renders this document null and void.
Haslach, 16.04.2014
Ort / Datum place/date
Klaus Schörgenhuber, Director
__________________________
Gerhard Brunner
Technische Dokumentation
Technical documentation
