Heath Zenith Wireless Push Button Accessory 598-1105-06 User manual

Wireless Push Button
Accessory
The Heath®/Zenith Wireless Push Button Acces-
sory works with existing Heath®/Zenith jumper or
dip switch systems.
• Patented Technology
• Battery powered push button - No wires to run.
• 128selectablecodesallowmorethanonechime
system in the same house.
• Factory installed batteries.
• LED halo lighted push bar - Select models
only (see Lighted Push Bar Feature for more
information).
© 2007 HeathCo LLC 598-1105-06
(Style may vary from illustration)

-2- 598-1105-06

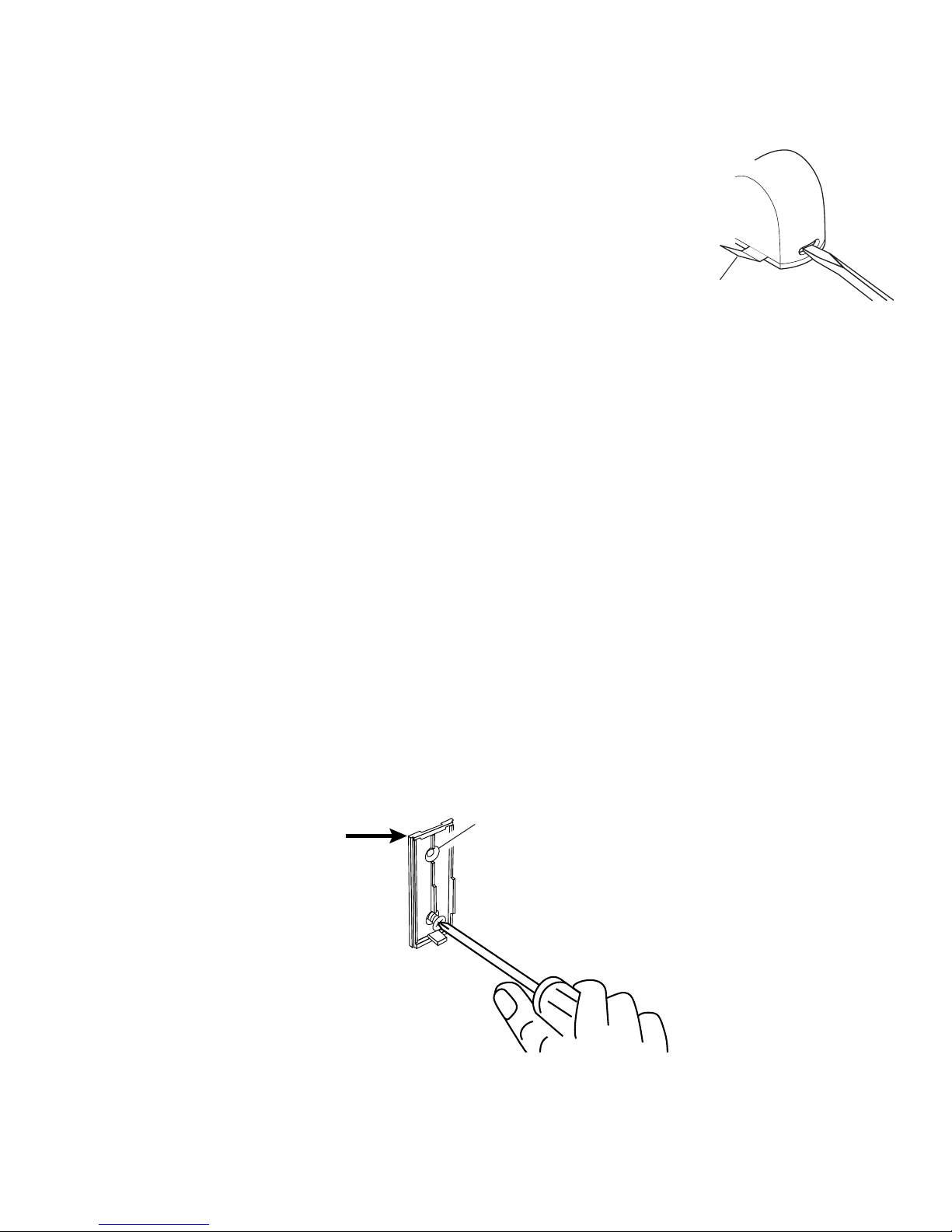

1. Remove back of push button. To remove
back of push button, push in tab on bottom with
a small screwdriver. Pull battery tab to activate
factory installed batteries.
2. Set the push button dip switches to match
the chime receiver code. See Code and Tune
Setting section.
3. Test range. Temporarily position push button where you want it
mounted. Press push button to verify chime and push button work
properly. If chime does not sound, see Troubleshooting.
4. Mount push button. Use either screws or double sided tape to mount
push button.
• To mount with screws, remove back of case by pushing in tab on
bottom with a small screwdriver. Remove material in screw hole.
Attach back of case to door jamb or wall with screws provided. Snap
front of push button on.
• When attaching push button using double sided tape, make sure
the surface of the door jamb or wall is clean.
This End
Up Remove material in
screw hole before
mounting with
screws
Pull tab to activate
batteries

-3-
598-1105-06
Code and Tune Settings
Code Settings
Note: Most installations will not require you to change any jumpers
or dip switch settings on your chime and push button.
WARNING:Disconnect chime unit from power source before opening
code access door. Close door and replace screw before reconnecting
to power (if applicable).
The push button and chime communicate by using a code that can be
changed by switching dip switch positions (or removing and/or adding
jumpers) on both the push button and chime. The code is factory set;
however, there are 128 selectable codes that allow you to expand your
system and prevent outside interference. Other wireless products may
cause interference and the system may not function properly. Follow the
instructions below for setting a new code.
1. Unplug wireless chime (if applicable).
2. Open the cases and locate the jumpers or dip switches on both the
push button and chime (See illustrations on pages 5 and 6).
3. The push button and chime both have eight different jumper/dip switch
locations. Positions 1 through 7 are used for setting the code.
4. To change the code, add and/or remove jumpers or change dip switch
setting as needed. It is recommended to only change one setting at
a time and then check to see if system is functioning properly.
Note: Positions 1 through 7 must be exactly the same for both the
push button and chime for this system to function.

-4- 598-1105-06
Tune Settings
Your Heath®/Zenith wireless chime has different selectable tunes: Ding
(one note), Ding-Dong (two note), or Westminster (eight note) (Available
on selected Heath®/Zenith chimes). The factory setting is for the Ding-
Dong tune (or Westminster, when available). This tune can be changed
by following the instructions below.
• Ding (one note tune)
Push Button: Location 8, Add jumper or set dip switch high (1 or
ON).
• Ding-Dong (two note tune)
Push Button: Location 8, Remove jumper or set dip switch low (0 or
OFF).
Chime: Remove jumper from location 8.
• Westminster (Eight note tune) (Available on selected Heath®/Zenith
chimes)
Push Button: Location 8, Remove jumper or set dip switch low (0 or
OFF).
Chime: Add a jumper to location 8.

-5-
598-1105-06
1 2 3 4 5 6 7 8
ON
C
R
1
2
2
0
+
12345678
Inside Push
Button

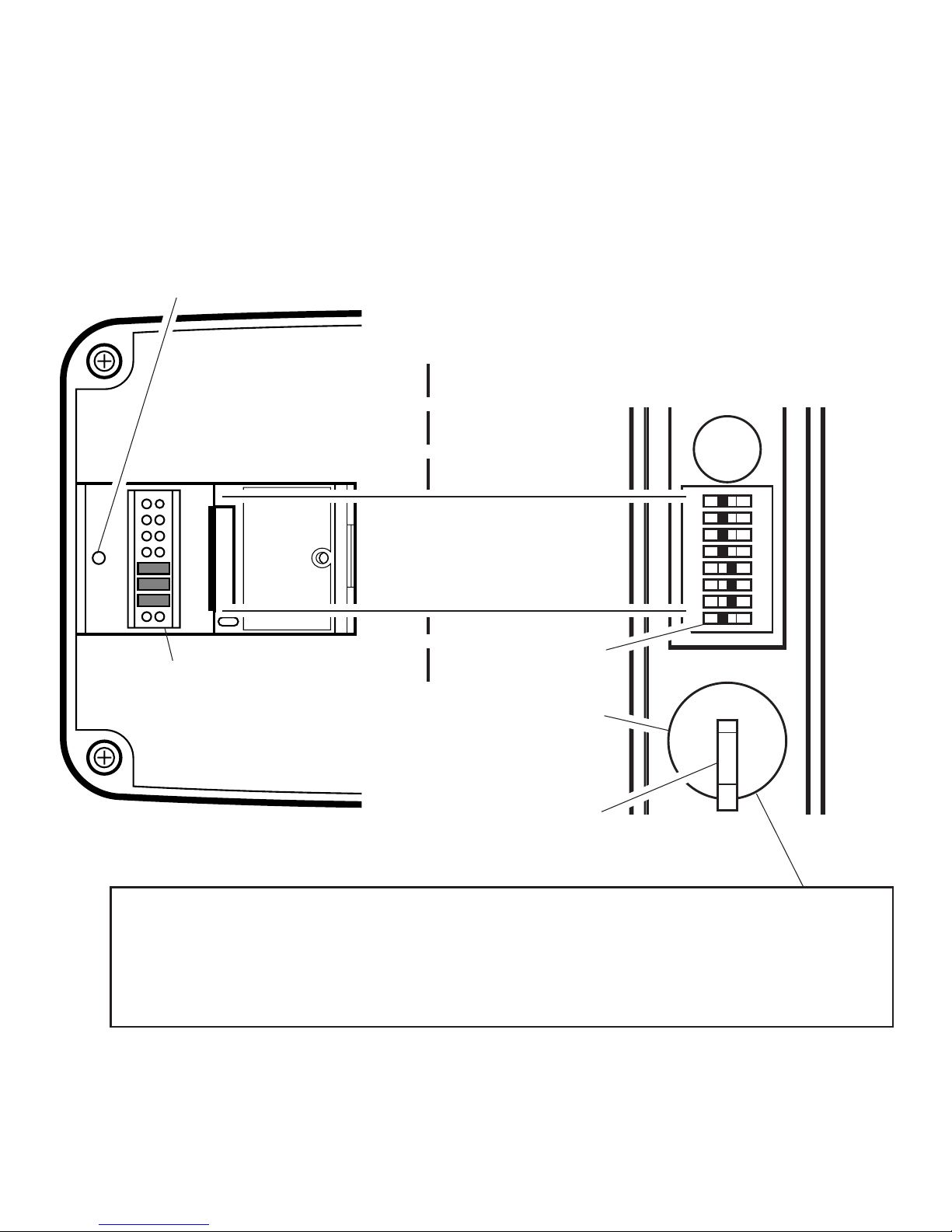

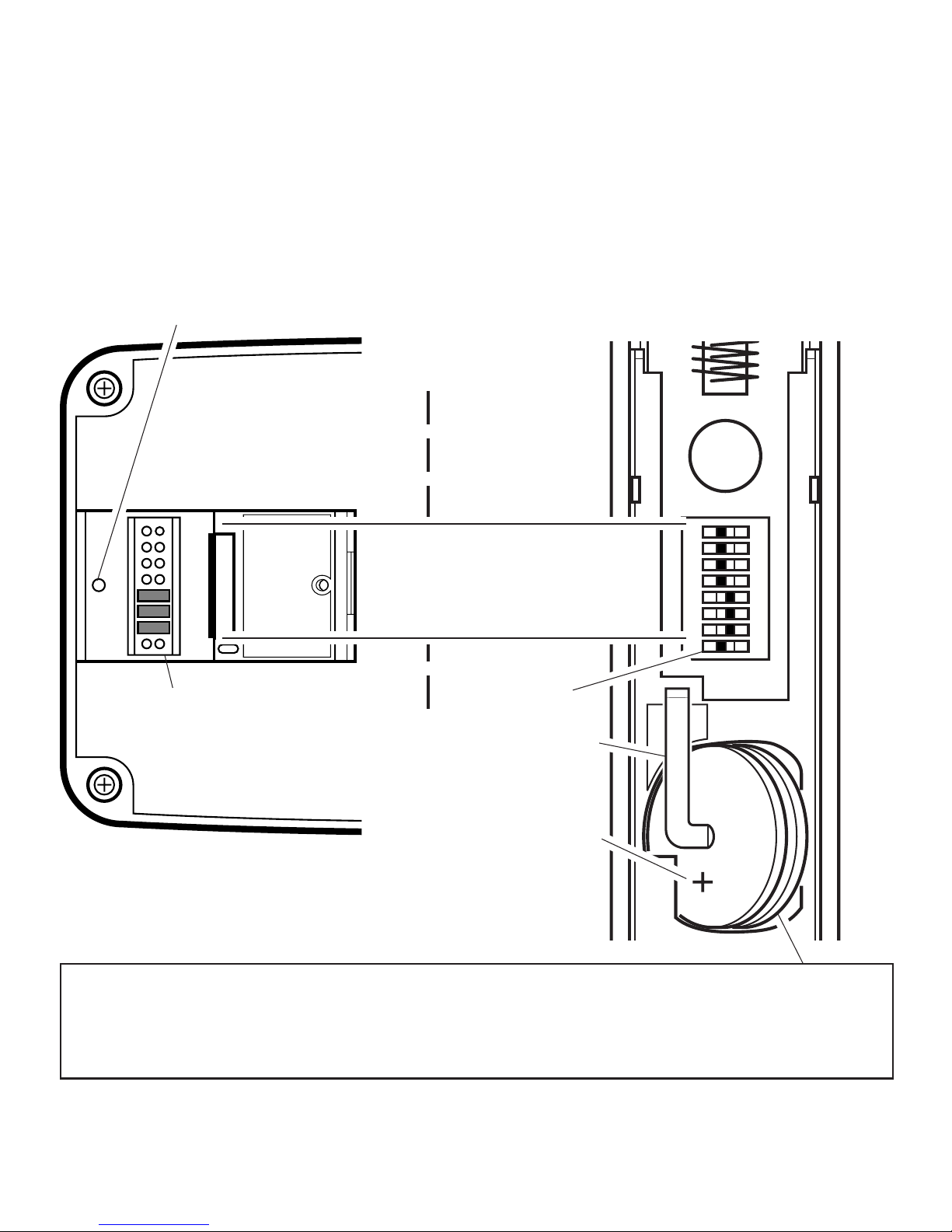

Replacing Push Button Batteries
Most Models: Install two lithium type CR1220 3 volt batter-
ies. See diagram inside push button for correct orientation of
batteries.
Open access door
(see chime manual
for instruction)
Tune Setting (Not
used on all models)
Back of
Chime
Tune Setting
Note: Some models might require the use of
tweezers to remove and replace the jumpers or
a small screw driver to set dip switches.
(+) Positive Battery
Terminal
Insert Batteries (+)
Positive Side Up
* Code Settings 1-7
Must Match Both Push
Button and Chime

-6- 598-1105-06
1 2 3 4 5 6 7 8
O N
C
R
2
0
3
2
12345678
Inside Push
Button

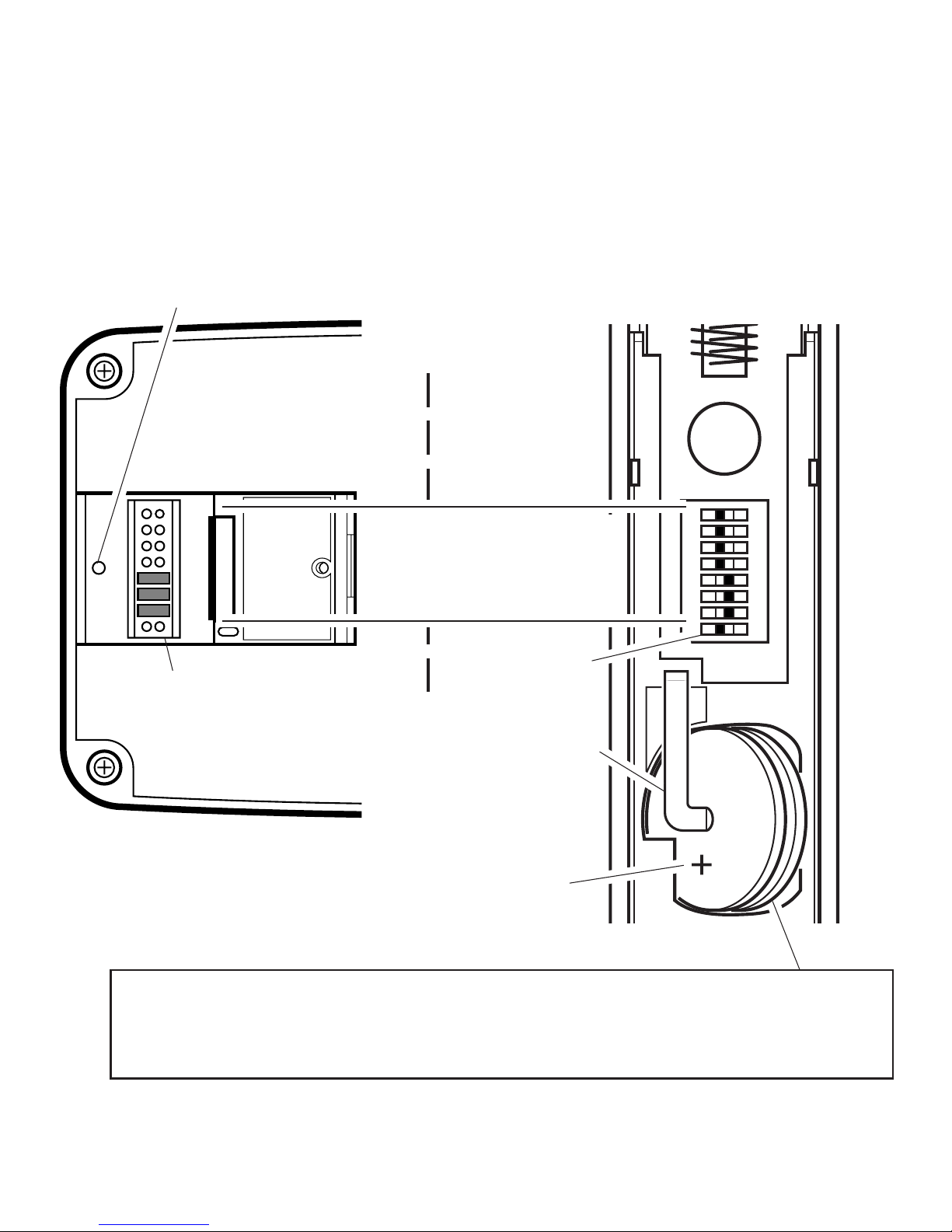

Replacing Push Button Batteries
Model 6444: Install two lithium type CR2032 3 volt batteries
positive (+) side up.
Open access door
(see chime manual
for instruction)
Tune Setting (Not
used on all models)
Back of
Chime
Tune Setting
Note: Some models might require the use of
tweezers to remove and replace the jumpers or
a small screw driver to set dip switches.
(+) Positive Battery
Terminal
Insert Batteries (+)
Positive Side Up
* Code Settings 1-7
Must Match Both Push
Button and Chime

-7-
598-1105-06
Halo Lighted Push Bar Feature
(Select Models Only)
This Heath®/Zenith wireless push button contains a LED (Light Emitting
Diode) that will illuminate in dark conditions so the push button will be
more visible for your guests.This (patented) technology and built-in pho-
tocontrol will allow the light intensity of the push button LED to increase
as the outdoor light conditions around the push button decreases. The
actual time and intensity that the LED is visible will depend on the specific
mounting environment of the push button. In nominal conditions the bat-
teries will typically last 1 year.
Note: All models have both front and back door tune capabilities.You may
purchase any Heath®/Zenith wireless push button for a second entrance.
We recommend the back door use the Ding tune and the front door
use the Ding-Dong tune (or Westminster tune, available on selected
Heath®/Zenith chimes). Models that include two push buttons will come
factory set for front and back doors. Decals on the rear of the push button
will indicate its setting.

-8- 598-1105-06
Troubleshooting
Chime does not sound:
• Make sure push button and chime codes are the same (See pages 3
through 6).
• Check orientation of push button battery (See pages 5 and 6).
• Check charge of push button and chime batteries (if applicable), replace
if necessary.
Batteries seem OK, but the chime does not work when installed:
• Do not mount chime or push button on metal or near metal studs.This
reduces the transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood
shims to move chime or push button off metal surface.
• Concrete floors may reduce range. Move chime away from floor.
• Try locating chime closer to push button.
The range of the wireless chime can vary with location, temperature and
battery condition.

-9-
598-1105-06
Lifetime Finish Warranty
(Selected Models Only)
Full Lifetime Finish (plate only) warranty to the original user (“User”) of
Lifetime Finish (“Product”) against premises upon which the Product
was originally installed. This warranty DOES NOT COVER: (I) scratches
or abrasions, (II) abused or misused Products, or (III) Products used in
commercial applications.
Regulatory Information
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry
Canada.Operation is subject to the following two conditions:(1) this device may
not cause harmful interference, and (2) this device must accept any interfer-
ence received, including interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly ap-
proved by the party responsible for regulatory compliance could void the
user’s authority to operate the equipment.
Technical Service
Please call 1-800-858-8501 (English speaking only)
for assistance before returning product to store.
If you experience a problem, follow this guide.You may also want to visit
our Web site at: www.hzsupport.com. If the problem persists, call* for
assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F).You may
also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following information
available: Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product

-10- 598-1105-06
FIVE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also
have other rights which vary from state to state or province to province.
For a period of five years from the date of purchase, any malfunction caused by
factory defective parts or workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items are not
covered by this warranty.Unauthorized service or modification of the product or
of any furnished component will void this warranty in its entirety.This warranty
does not include reimbursement for inconvenience, installation, setup time,
loss of use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in con-
junction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION
OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT
FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BETHE SOLE REMEDY OF THE CUS-
TOMER ANDTHERE SHALL BE NO LIABILITY ONTHE PART OF HEATHCO
LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL
DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or prov-
inces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Please
keep your dated sales receipt, it is required for all warranty requests.
HeathCo LLC reserves the right to discontinue and to change speci-
fications at any time without notice without incurring any obligation to
incorporate new features in previously sold products.

-11-
598-1105-06
Accesorio del pulsador inalámbrico
El accesorio de pulsador inalámbrico Heath®/
Zenith funciona con el puente Heath®/Zenith o
con los sistemas de interruptores.
• Tecnología con patente.
• Pulsador alimentado con pila – No se necesitan
alambres.
• Los 128 códigos elegibles permiten más de un
sistema de campanas en la misma casa.
• La fábrica instaló baterías.
• Barra pulsadora de halo iluminado con LED.
Solamente en ciertos modelos (Para mayor
información, vea la característica Barra pulsa-
dora iluminada).
(El estilo puede variar de la ilustración)
© 2007 HeathCo LLC 598-1105-06 S

-12- 598-1105-06
1. Retire la parte posterior del pulsador. Para
retirar la parte posterior del pulsador, empuje la
aleta inferior hacia adentro con un destornillador
pequeño. Hale la aleta de la batería para que
funcionen las baterías instaladas en la fábrica.
2. Calibre los interruptores DIP del pulsador
de modo que emparejen con el código del
receptor de la campana. Vea la sección de Programaciones del
código y del tono.
3. Pruebe el alcance. Ponga provisionalmente el pulsador en la posición
donde lo quiera instalar. Presione el pulsador para verificar que la
campanay el pulsador funcionen apropiadamente. Si la campana no
suena, vea Análisis de Averías.
4. Instale el pulsador. Use ya sean tornillos o cinta adhesiva por ambas
caras para instalar el pulsador.
• Para montar con tornillos, quite la parte de atrás de la caja empujando
hacia adentro la lengüeta de abajo con un destornillador pequeño y
girando la cuchilla.Retire el material del hueco del tornillo.Acople la parte
posterior de la caja al batiente(hoja) de la puerta o a la pared usando
los tornillos provistos.Encaje a presión la parte frontal del pulsador.
• Cuando fije el pulsador usando
cinta adhesiva por ambas ca-
ras, asegúrese que la superfi-
cie de la pared o la del batiente
de la puerta estén limpias.
Este
extremo
para arriba
Retire el material
del hueco del
tornillo antes de
colocar los tornillos
Hale la aleta para que
funcionen las baterías

-13-
598-1105-06
Programaciones del código y del tono
Programaciones del código
Nota: La mayoría de instalaciones no requieren cambiar ningún puente
ni la calibración de los interruptores DIP en su campana y pulsador.
ADVERTENCIA: Desconecte la unidad de la campana de la fuente de
alimentación antes de abrir la puerta de acceso de códigos. Cierre
la puerta y ponga los tornillos antes de reconectar la alimentación
(si es aplicable).
El pulsador y la campana se comunican usando un código que puede ser
modificado cambiando las posiciones de los interruptores DIP (o retirando
y/o añadiendo puentes) tanto en el pulsador como en la campana.El códi-
go ha sido programado en fábrica; sin embargo, hay 128 códigos elegibles
que le permiten expandir su sistema y evitar interferencia externa. Otros
productos inalámbricos pueden causar interferencia y puede ser que el
sistema no funcione como es debido. Para programar un nuevo código
siga las siguientes indicaciones:
1. Desenchufe la campana inalámbrica (si es aplicable).
2. Abra las cajas y ubique los puentes o los interruptores DIP tanto en el pul-
sador como en la campana (Vea las ilustraciones de las páginas 15 y 16).
3. El pulsador y la campana tienen ambos ocho posiciones diferentes
de los puentes/interruptores DIP. Las posiciones 1-7 se usan para la
calibración del código.
4. Para cambiar el código, añada y/o retire puentes o cambie la calibra-
ción de los interruptores DIP según sea necesario. Se recomienda
cambiar solamente una calibración a la vez y luego revisar para
verificar si el sistema está funcionando correctamente.
Nota: Para que este sistema funcione, las posiciones 1- 7 deben ser
exactamente iguales tanto en el pulsador como en la campana.

-14- 598-1105-06
Programación del tono
Su campana inalámbrica Heath®/Zenith tiene tonos diferentes que pueden
seleccionarse: Tilín (una nota), Tilín-Talán (dos notas), o Westminster
(ocho notas) (Disponible en los timbres Heath®/Zenith seleccionados).
La calibración de fábrica es el tono Tilín-talán (o el tono Westminster
cuando está disponible). Este tono puede ser cambiado siguiendo las
instrucciones que siguen.
• Tilín (tono de una nota)
Pulsador: Posición 8, añada el puente o ponga el interruptor DIP con
la palanca arriba. (1 o ON).
• Tilín-talán (tono de dos notas)
Pulsador: Posición 8, retire el puente o ponga el interruptor DIP con
la palanca abajo (0 u OFF).
Campana: Quite el puente del sitio 8.
• Westminster (tono de ocho notas) (Disponible en los timbres Heath®/
Zenith seleccionados)
Pulsador: Posición 8, retire el puente o ponga el interruptor DIP con
la palanca abajo (0 u OFF).
Campana: Aumente un puente al sitio 8.

-15-
598-1105-06
Parte de atrás
de la campana
Programación del tono
(No se usa en todos
los modelos)
Dentro del
Pulsador
Abra la puerta de acce-
so (vea las instrucciones
en el manual de la
campana)
Programación
del tono
Nota: algunos modelos podrían requerir el
uso de pinzas finas para retirar y reemplazar
los puentes o un destornillador pequeño para
accionar los interruptores DIP.
Coloque las baterías
con el lado positivo
(+) hacia arriba
(+) Terminal positivo
de la batería
Reemplazo de las baterías del pulsador
En la mayoría de modelos: Instale dos baterías(pilas) de litio tipo
CR1220 de 3 voltios.Vea en diagrama dentro del pulsador la posición
correcta de las baterías.
1 2 3 4 5 6 7 8
ON
C
R
1
2
2
0
+
12345678
* Las Calibraciones de
Código del 1-7 Deben
Coincidir Tanto en el Pul-
sador Como en el Timbre

-16- 598-1105-06
1 2 3 4 5 6 7 8
O N
C
R
2
0
3
2
Parte de atrás
de la campana
Programación del tono
(No se usa en todos
los modelos)
Dentro del
Pulsador
Abra la puerta de acce-
so (vea las instrucciones
en el manual de la
campana)
Programación
del tono
Nota: algunos modelos podrían requerir el
uso de pinzas finas para retirar y reemplazar
los puentes o un destornillador pequeño para
accionar los interruptores DIP.
Coloque las baterías
con el lado positivo
(+) hacia arriba
(+) Terminal positivo
de la batería
Reemplazo de las baterías del pulsador
Modelo 6444: Instale 2 baterías de 3 voltios de litio tipo CR2032.
El lado positivo (+) hacia arriba.
12345678
* Las Calibraciones de
Código del 1-7 Deben
Coincidir Tanto en el Pul-
sador Como en el Timbre

-17-
598-1105-06
Nota: Todas las campanas tienen capacidad de tonos para las puertas
frontal y posterior. Usted puede comprar cualquier pulsador Heath®/Ze-
nith inalámbrico para una segunda puerta de entrada. Recomendamos
que la puerta posterior use el tono Tilín y la puerta frontal el tono Tilín-
Talán ( o el tono Westminster, disponible en los timbres Heath®/Zenith
seleccionados).Los modelos que incluyen dos pulsadores vendrán con la
calibración de fábrica para las puertas frontal y posterior.Las calcomanías
en la parte posterior del pulsador le indicarán la calibración.
Característica barra pulsadora iluminada con halo
(Solamente en ciertos modelos)
Este pulsador inalámbrico Heath®/Zenith tiene un LED (Diodo Emisor de
Luz) que se iluminará en condiciones de oscuridad para que el pulsador
sea más visible por sus invitados. Esta tecnología (patentada) y el foto-
control incorporado permitirán a la intensidad de luz del LED del pulsador
aumentar a medida que las condiciones exteriores de luz alrededor del
pulsador disminuyan. El tiempo y la intensidad real que el LED es visible
dependerán del entorno específico en el que se instaló el pulsador. En
condiciones nominales las baterías durarán típicamente uno año.

-18- 598-1105-06
Análisis de Averías
La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana sean los
mismos (Vea las páginas desde la 13 a la 16).
• Verifique la posición de la batería del pulsador (Vea las páginas 15 y
16).
• Revise la carga de las baterías del pulsador y de la campana (si es
aplicable), reemplácelas si es necesario.
La pilas parecen estar buenas pero la campana no funciona una
vez instalada:
• No instale la campana o el pulsador sobre superficies metálicas o cerca
de montantes metálicos. Esto reduce el alcance del transmisor. Use
cuñas de madera de 6 a 13mm para aislar al pulsador de la superficie
metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la campana
fuera del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
El alcance de la campana inalámbrica puede variar con: la ubicación,
temperatura y condiciones de la batería.

-19-
598-1105-06
La Garantía del Acabado Perpetua
(Modelos seleccionados solamente)
El Acabado de Vida Lieno (sólo chapa) la garantía al usuario original (“el
Usuario”) de Acabado Perpetua (“el Producto”) contra premisas en que
el Producto fue instalado originalemente. Esta garantía NO CUBRE: (I)
arañazos o abrasiones, (II) abusó o empleó mal los Productos, o (III) los
Productos usaron en las aplicaciones comericiales.
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés)
para pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar
nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame
al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM
CST (L-V). Usted puede también escribir a:
HeathCo LLC, P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente informa-
ción: Número de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Información Regulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión
Federal de Comunicaciones) y con la RSS-210 de las Industrias del Ca-
nadá. El funcionamiento está sujeto a las dos siguientes condiciones: (1)
este aparato no puede causar interferencias dañinas, y (2) este aparato
debe aceptar cualquier interferencia recibida, incluyendo una interferencia
que pueda causar un funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas
expresamente por la parte responsable de cumplir con los reglamentos
podría invalidar la autoridad del usuario para el uso de este equipo.

-20- 598-1105-06
GARANTÍA LIMITADA A 5 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos.
Usted puede también tener otros derechos que varían de estado a estado o de
provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento
ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin
cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o
negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta
garantía.Los Servicios no autorizados o modificaciones del producto o de cualquier
componente que se provee invalidarán esta garantía en su totalidad. Esta garantía
no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y
no se extiende a otros equipos o componentes que el consumidor usa junto con
nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS,
EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA,
REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRO-
DUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICU-
LAR,Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES,
INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL
CLIENTEY NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR
CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O
GANACIAS SEAN O NO PREVISIBLES.Algunos estados o provincias no permiten la
exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación
o exclusión arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo
de venta fechado; se lo requiere para cualquier solicitud de garantía.
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las especificaciones
a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación de tener que
incorporar nuevas características en los productos vendidos anteriormente.
