HEIDENHAIN LC 2x1 User manual

7/2014
AE LC 2x1
Austauschanleitung
Replacing Instructions
Instructions de montage
Istruzioni per la sostituzione
Instrucciones de sustitución
AE
AE

2
Inhalt . Contents . Sommaire . Indice . Indice
5, 7
4, 6
1 , 15
14
Warnhinweise / Lieferumfang
Warnings / Items supplied
Recommandations / Objet de la fourniture
Avvertenze / Standard di fornitura
Advertencias / Suministro
9, 11
8,10
emontage AE
Removing AE
émontage AE
Smontaggio AE
esmontaje AE
emontage ichtlippen
Removing the Sealing Lips
émontage des lèvres détanchéité
Smontaggio guarnizioni
esmontaje de los labios
Allgemeine Hinweise
General Information
Informations générales
Informazioni generali
Información general
12 17

16
19, 21, 2
18, 20, 22
Montage AE
Mounting AE
Montage AE
Montaggio AE
Montaje AE
24
Ausrichten AE
Aligning the AE
Alignement AE
Allineamento AE
Alinear el cabezal
27
Abschließende Arbeiten
inal Steps
Opérations finales
Operazioni finali
Trabajos finales
Reinigungshinweis
Cleaning Instructions
Instructions de nettoyage
Istruzioni per la pulizia
Instrucciones de limpieza
26
25

4

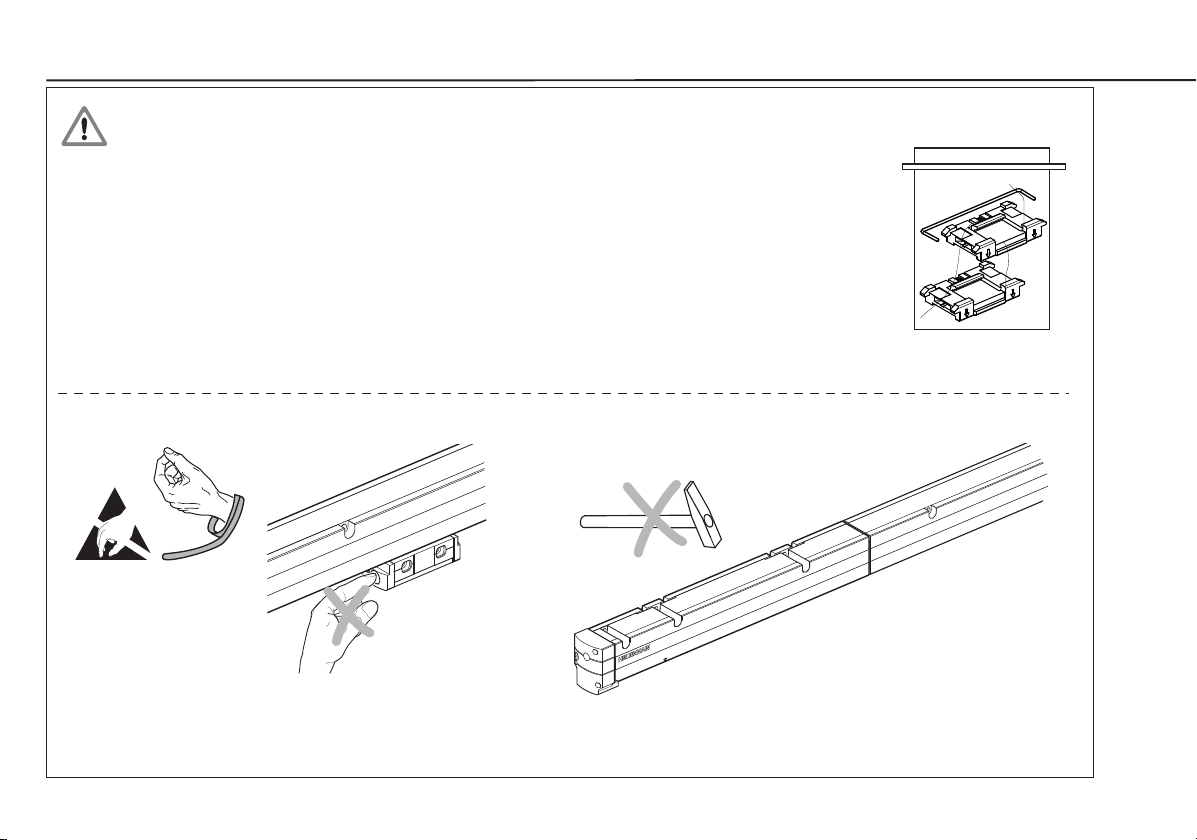

Warnhinweise . Warnings . Recommandations . Avvertenze . Advertencias
Achtung: Um das Messgerät nicht zu beschädigen, sollte die Abtasteinheit bei emontage,
Montage und beim Verfahren mit der Transportsicherung aus dem Lieferumfang gesichert werden.
Caution: To avoid damage to the encoder, use the included shipping brace to secure the
scanning unit during disassembly, mounting and moving.
Attention : Pour ne pas endommager le système de mesure, il est recommandé de sécuriser
la tête captrice lors de son démontage, montage et déplacement à laide de la sécurité de
transport incluse dans la livraison.
Attenzione: per evitare di danneggiare il sistema di misura, la testina dovrebbe essere fissata
con il supporto per il montaggio, contenuto nello standard di fornitura, allo smontaggio,
montaggio e lutilizzo.
Atención: Para no dañar el sistema de medida en el desmontaje, montaje y en este proceso,
debe asegurarse el cabezal con el bloqueo de transporte suministrado de fábrica.

5
Achtung: ie Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen
Sicherheitsvorschriften vorzunehmen.
ie Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
ie Anlage muss spannungsfrei geschaltet sein.
Abtasteinheit nur im eingebauten Zustand in Betrieb nehmen.
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local
safety regulations.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Scanning unit must first be installed before it is put into operation.
Attention: Le montage et la mise en service doivent être assurés par un personnel qualifié dans le respect des
consignes de sécurité locales.
Le connecteur ne doit être connecté ou déconnecté quhors potentiel.
Léquipement doit être connecté hors potentiel.
Ne mettre la tête captrice en service quen position montée.
Attenzione: Il montaggio e la messa in funzione devono essere eseguite da personale qualifucato nel rispetto delle
norme di sicurezza locali.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
Limpianto deve essere spento.
Attivare la testina solo quando è montata
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las
prescripciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
¡La instalación debe ser conectada en ausencia de tensión.
Sólo poner en marcha el cabezal una vez montado.

6
D1
I 688807-01
S
I 315426-02
EW
I 316537-01
(3x)
I 286564-01
Ersatzteile separat bestellen:
Spare parts order separately:
Pièces de rechange commander séparément:
Ricambi ordinare separatamente:
Piezas de repuesto pedir por separado:
Lieferumfang . Items supplied . Objet de la fourniture . Standard di fornitura . Suministro
M
I 212301-xx
L
I 772141-01
KS
I 222593-02
Ft
I 202173-03
O (2x)
I 316535-01
PF (3x)
I 204207-02
D2
I 316534-01
I 316534-02
Transportsicherung
Shipping brace
Sécurité de transport
Supporto per il montaggio
Bloqueo de transporte

7
D1 ichtung (Maßband-Gehäuse)
D2 ichtungen (Gehäusedeckel)
EW Einzieh-Werkzeug
S Schieber
O ichtlippen-Klemmstück
KS Schild für Korrekturwerte
Ft ichtlippenfett
PF Stopfen
M Maßbandschutz
(Transport, Lagerung)
L Montagelehre
D1 Guarnizione (Carter nastro graduato)
D2 Guarnizione (coperchietto laterale)
EW Attrezzo per inserimento nastro graduato
S Cursore
Morsetto serra guarnizioni
KS Etichetta valori di compensazione
Ft Lubrificante guarnizioni
PF Tappo
M Protezione nastro
(trasporto, immagazzinaggio)
L Distanziale di montaggio
D1 Joint (boîtier du ruban de mesure)
D2 Joints (capot du boîtier)
EW Outil de tension pour ruban
S Curseur
O Pièce de pression pour lèvres d'étanchéité
KS Etiquette alu pour valeurs de correction
Ft Graisse pour lèvres d'étanchéité
PF Bouchon
M Protection du ruban de mesure
(transport, stockage)
L Gabarit de montage
D1 Junta (Carcasa de cinta métrica)
D2 Junta (Tapa de la carcasa)
EW Herramienta de engaste
S eslizadera
O Pieza sujeción de labios
KS Etiqueta de aluminio para valores de corrección
Ft Grasa para labios
PF Tapón
M Protector cinta
(transporte, almacenaje)
L Calibre de montaje
D1 Seal (Scale-tape housing)
D2 Seal (Remove the housing)
EW Scale tape puller
S Slider
Sealing lip clamp
KS Label for compensation values
Ft Sealing lip grease
PF Plug
M Scale tape protection
(transport, strorage)
L Mounting Gauge

8
Kabel von Abtasteinheit lösen.
Remove cable from scanning unit.
Séparer le câble de la tête captrice.
Staccare il cavo dalla testina.
Soltar el cable del cabezal.
Zum Austausch der Abtasteinheit auf angegebener Seite öffnen.
To exchange the scanning unit, open on the indicated side.
Pour changer la tête captrice, ouvrir du côté indiqué.
Per sostituire la testina aprire sul lato indicato.
Para la sustitución del cabezal, abrir por el extremo indicado.
Demontage AE . Removing AE . Démontage AE . Smontaggio AE . Desmontaje AE

9
Schrauben und ichtlippenklemmstück O aufbewahren.
Save the screws and sealing-lip clamp .
Garder les vis et la pièce de fixation des lèvres détanchéité O.
Conservare le viti e il blocca guarnizioni .
Conservar tornillos y pieza de sujeción O de los labios.
T8
.
1.
O
2.
T10

10
S
Demontage AE . Removing AE . Démontage AE . Smontaggio AE . Desmontaje AE

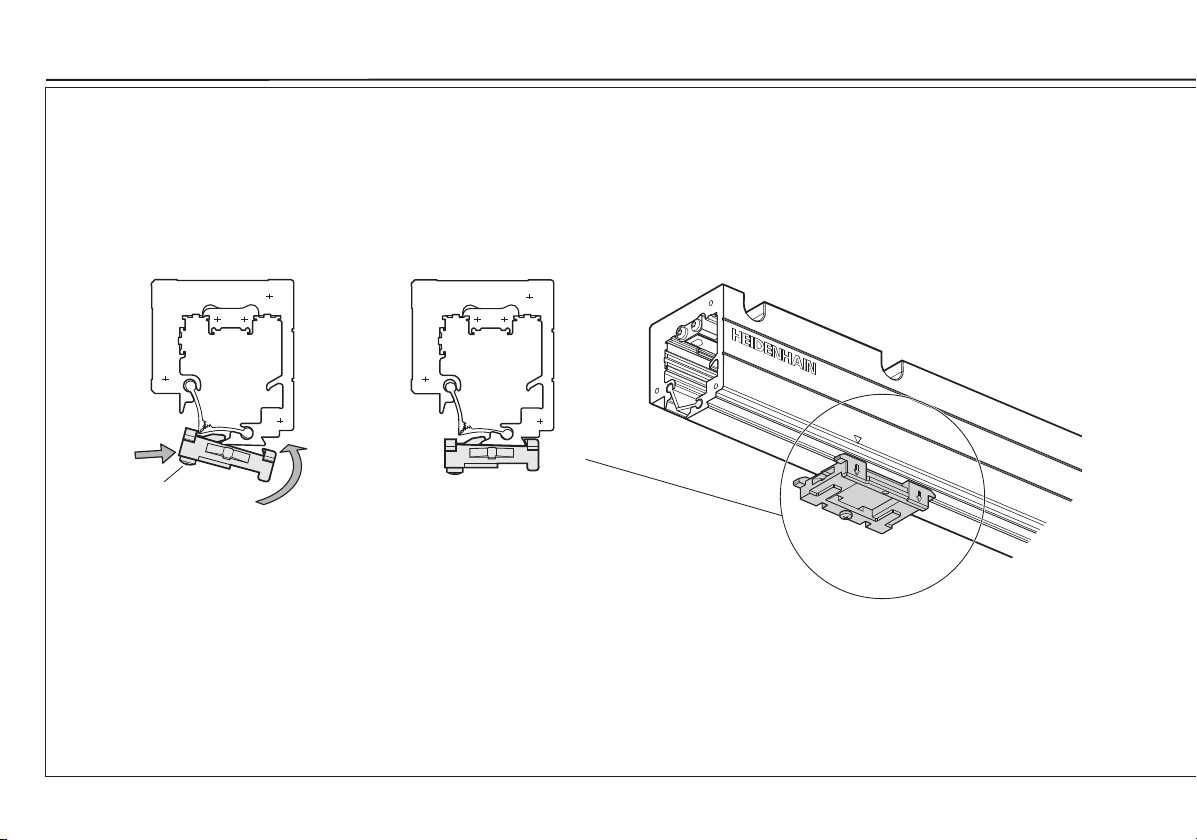

Transportsicherungen einklicken, bei Bedarf kann die Schraube S
gelöst oder festgeschraubt werden.
Click-in the shipping braces. If necessary, the screw S can be
loosened or tightened.
Encliqueter les sécurités de transport.
Au besoin, il est possible de serrer/desserrer la vis S.
Inserire il supporto per il montaggio, eventualmente la vite S
può essere allentata o stretta.
Hacer click en los bloqueos de transporte uno, si se requiere
puede soltarse o atornillarse el tornillo S.

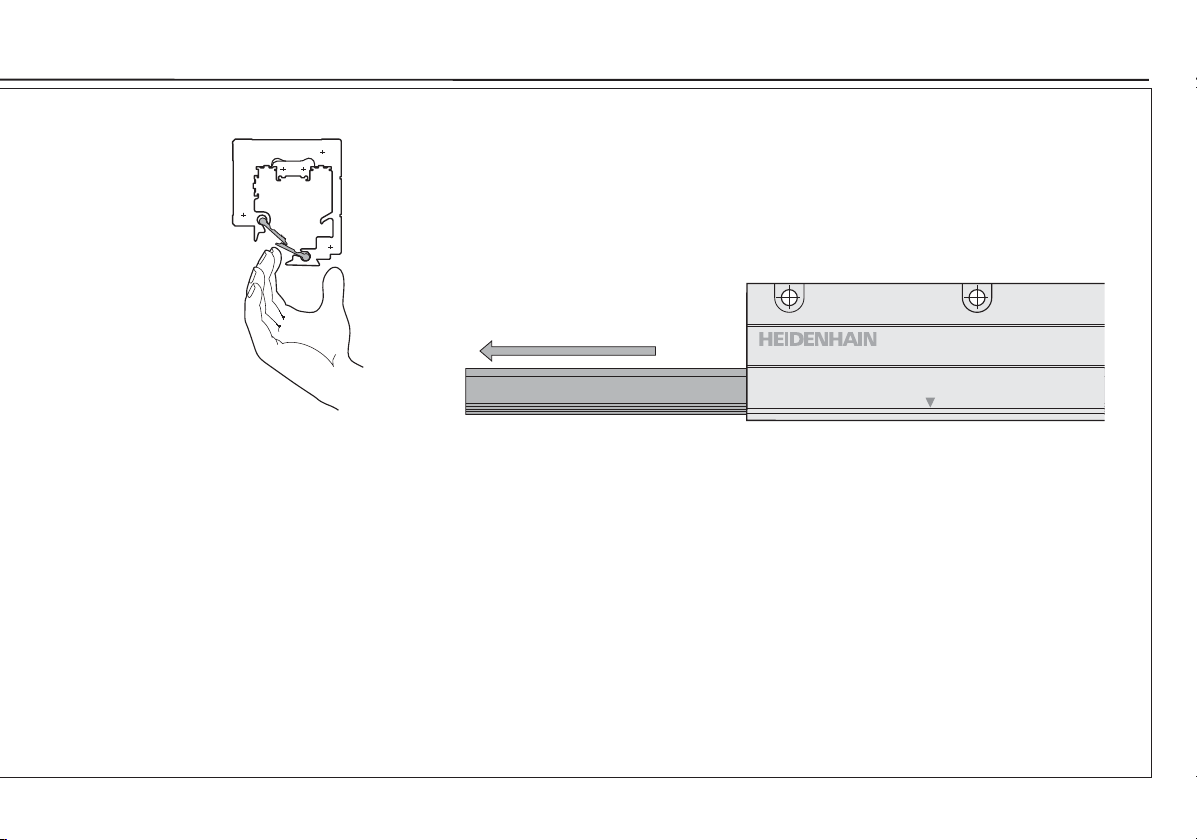

Transportsicherung an Abtasteinheit schieben.
Slide the shipping brace on the scanning unit.
Faire glisser la sécurité de transport contre la tête captrice.
ar scivolare il supporto per il montaggio sulla testina.
esplazar el bloqueo de transporte al cabezal.

Abtasteinheit vorsichtig herausziehen.
Carefully pull out the scanning unit.
Extraire soigneusement la tête captrice.
Estrarre con cautela la testina.
Extraer el cabezal con precaución.
11

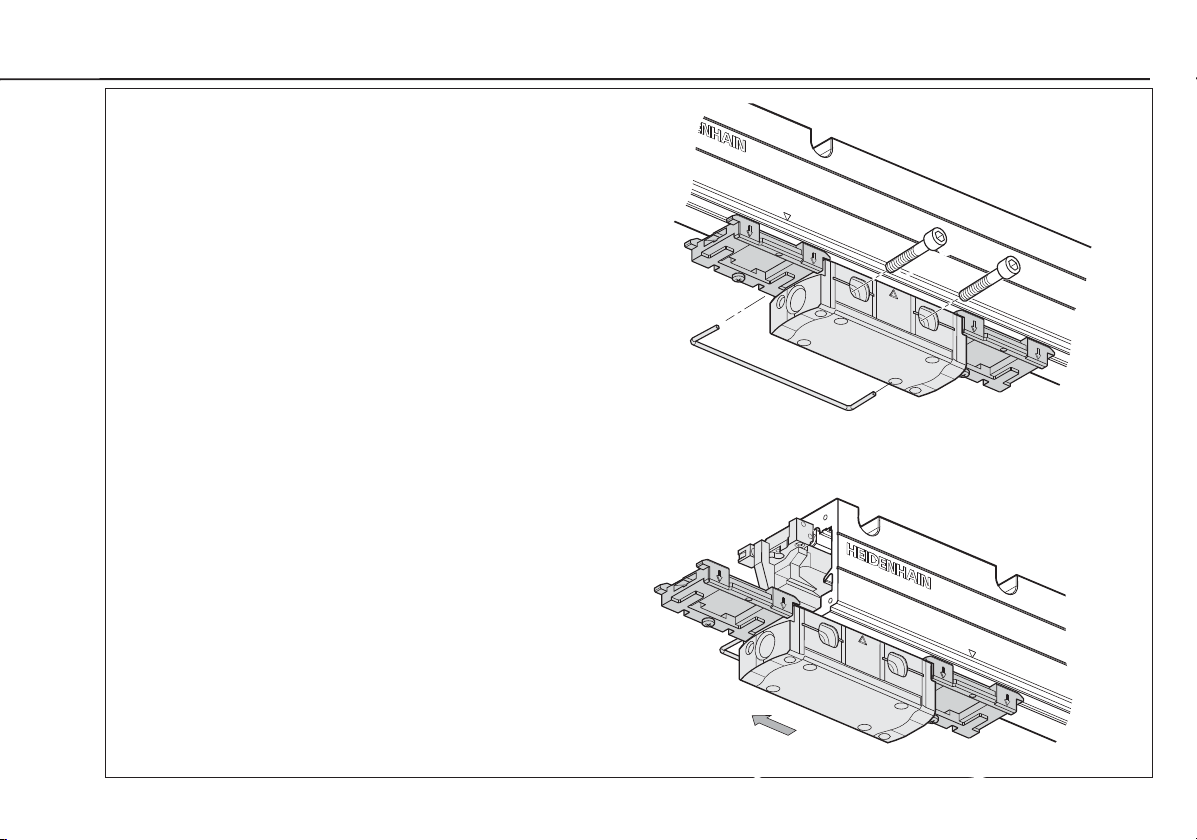

Beide Transportsicherungen, wenn möglich, mit Bügel verbinden.
Befestigungsschrauben der Abtasteinheit lösen.
If possible, connect both shipping braces with the clip.
Loosen the mounting screws of the scanning unit.
Si possible, maintenir les deux sécurités de transport ensemble
à laide dun étrier. Ôter les vis de fixation de la tête captrice.
Se possibile, collegare entrambi i supporti per il montaggio
con lapposito fermo. Allentare le viti di fissaggio della testina.
Si es posible, conectar ambos bloqueos de transporte con la
abrazadera. Soltar los tornillos de sujeción del cabezal.

12

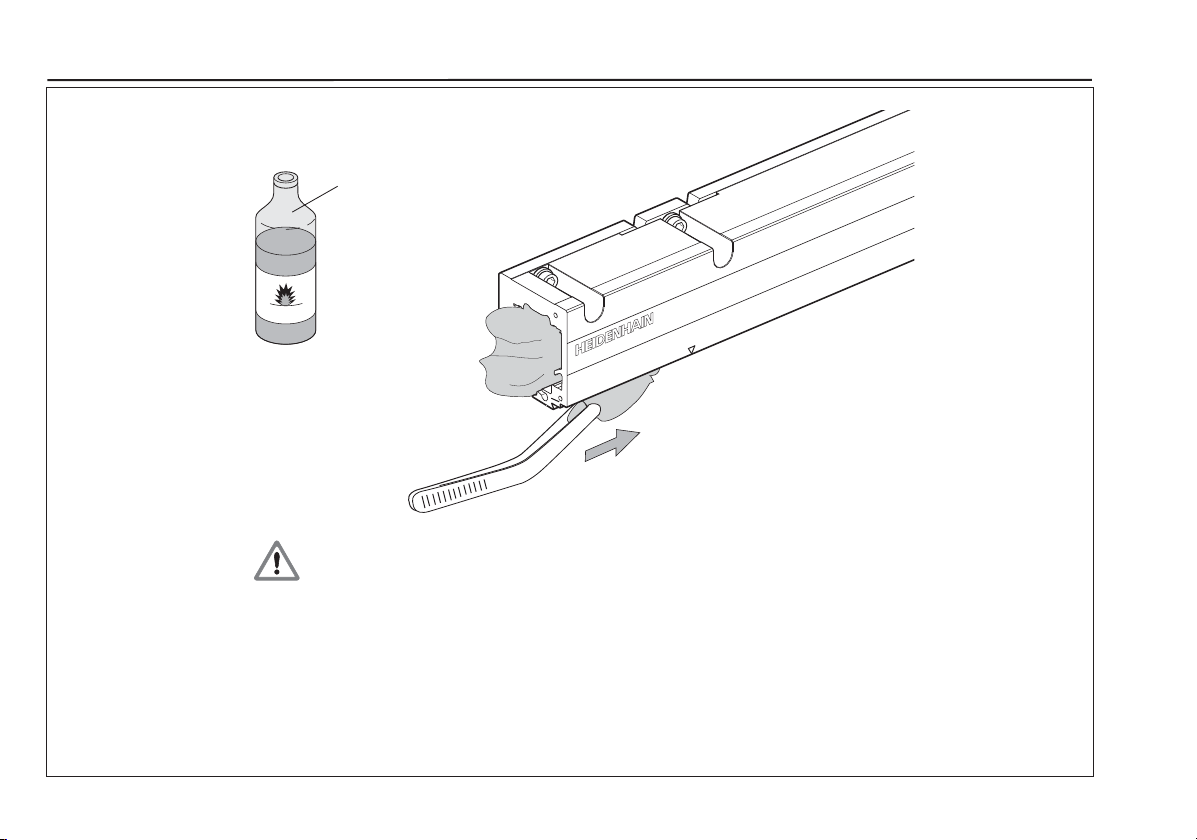

Isopropanol
x
x
x
x
x
x
x
x
x
x
Bei starker Verschmutzung des Messgeräteinneren muss das Messgerät zur Reinigung komplett demontiert werden.
In diesem Fall empfehlen wir den HEI ENHAIN-Service. Bei emontage der ichtlippen befolgen Sie die Seiten 13-15.
If the interior of the encoder is very contaminated, the encoder must be completely dismounted for cleaning.
In that case we recommend HEIDENHAIN Service. When removing the sealing lips, comply with pages 13-15.
Si lintérieur du système de mesure est fortement encrassé, il convient de le démonter pour le nettoyer.
Il est conseiller de sadresser au service-après vente HEI ENHAIN. Pour démonter les lèvres détanchéité, se reporter aux
pages 13-15.
In presenza di elevata contaminazione all'interno dello strumento di misura, è necessario smontarlo per pulirlo.
Nastro e guarnizioni devono essere smontati. Si consiglia in tal caso di rivolgersi al Servizio Assistenza HEIDENHAIN.
Quando vengono smontate le guarnizioni, fare riferimento alle pagine 13-15.
En caso de fuerte contaminación del interior del aparato, desmontarlo de forma completa para su limpieza.
Para estos casos se recomienda el servicio de asistencia de HEI ENHAIN. esmontaje de los labios según páginas 13-15.
Allgemeine Hinweise . General Information . Informations générales . Informazioni generali . Información general

1
Bei defekter ichtlippe zweites Endstück demontieren, siehe Seite 14.
If the sealing lip is defective, dismount the second end section (see page 14).
Si une lèvre detanchéité est défectueuse, démonter le second embout, cf. page 14.
In caso di guarnizione difettosa, smontare il secondo blocchetto terminale, vedi pagina 14.
Si los labios de sellado están deteriorados, desmontar la segunda pieza final, ver pág. 14.
I 631634-xx
L/m
Für alle Arbeiten, die über den Ausbau der AE hinausgehen, siehe mehrteilige Montageanleitung.
For all jobs beyond removing the scanning unit, refer to the Mounting Instructions for the multisection version.
Pour tous les travaux au delà du démontage de la tête captrice, se reporter aux instructions de montage du système multiblocs.
Per tutte le attività connesse con lo smontaggio della testina, vedi istruzioni di montaggio sistema modulare.
Para cualquier otro trabajo más allá del desmontaje del cabezal, véase las instrucciones de montaje.
ID 811085-9x (en/de)
ID 1001768- x (fr/it)
ID 1001769-5x (es/en)
. Desmontaje
de los labios
Demontage
Dichtlippen
. Removing the
Sealing Lips
. Démontage des
lèvres détanchéité
. Smontaggio
guarnizioni

14
Anschlagplatte nach links schieben. Schraube am Gehäusedeckel lösen
und ichtlippen-Klemmstück entfernen.
Slide the stop plate to the left. Loosen the screw on the housing cover
and remove the sealing lip clamp.
écaler la plaque de butée vers la gauche. esserrer la vis de lembout
du carter et retirer la pièce de serrage des lèvres détanchéité.
Spingere verso sinistra la piastra di arresto. Allentare la vite del coperchio
del carter e rimuovere il morsetto serra guarnizioni.
esplazar la placa tope hacia la izquierda. Soltar el tornillo de la tapa
de la carcasa y retirar la pieza de fijación de los labios.
Gehäusedeckel und Anschlagplatte entfernen.
Remove the housing cover and stop plate.
Retirer lembout du carter et la plaque de butée.
Rimuovere il coperchio del carter e la piastra di arresto.
Retirar la tapa de la carcasa y la placa tope.
1.
2.
T8
1.
2.
.
T10
. Desmontaje
de los labios
Demontage
Dichtlippen
. Removing the
Sealing Lips
. Démontage des
lèvres détanchéité
. Smontaggio
guarnizioni

15
ichtlippen zusammenklappen und herausziehen.
old the sealing lips and pull them out.
Replier les lèvres détanchéité vers le bas et les extraire.
Ripiegare le guarnizioni ed estrarle.
Juntar los labios y extraerlos.

16
Vorsicht: Maßband und Maßbandgehäuse nicht beschädigen.
Note: Avoid damage to the scale and the glass substrate.
Attention: Ne pas endommager la règle de mesure et la lamelle en verre.
Attenzione: Non danneggiare riga e supporto di misura in vetro.
Atención: No dañar la regla ni la escala de cristal.
Isopropanol
x
x
x
x
x
x
x
x
x
x
Reinigungshinweis · Cleaning Instructions · Instructions de nettoyage · Istruzioni per la pulizia · Instrucciones de limpieza

17
Anbautoleranzen, Dichtlippen einziehen und lineare Fehlerkorrektur siehe Montageanleitung
For mounting tolerances, sealing lips and linear error compensation, see Mounting Instructions
Tolérances de montage, insertion des lèvres détanchéité et correction derreur linéaire: Cf. Instructions de montage
Tolleranze di montaggio, inserimento guarnizioni e correzione errore lineare, vedi istruzioni di montaggio
Tolerancias de montaje, introducción de los labios y corrección lineal de errores, véase instrucciones de montaje
Allgemeine Hinweise . General Information . Informations générales . Informazioni generali . Información general

Montage AE · Mounting AE · Montage AE · Montaggio AE · Montaje AE
18
S
Erste Transportsicherung einklicken.
Click-in the first shipping brace.
Encliqueter la première sécurité de transport.
Inserire il primo supporto per il montaggio.
Hacer click en el primer bloqueo de transporte uno.

19
Abtasteinheit vorsichtig einsetzen und zusammen mit der ersten Transportsicherung soweit in Gehäuse einschieben, bis zweite
Transportsicherung eingeklickt werden kann.
Carefully insert the scanning unit and, together with the first shipping brace, slide it into the housing until the second
shipping brace can be clicked in.
Installer la tête captrice avec précaution et linsérer, avec la première sécurité, aussi loin que possible dans le boîtier de
manière à ce que la deuxième sécurité puisse sencliqueter.
Posizionare la testina con attenzione e spingerla nel carter insieme al primo supporto per il montaggio fino a che il secondo
supporto per il montaggio può essere inserito.
Introducir con cuidado el cabezal y encajarlo al máximo en la carcasa junto con el primer bloqueo de transporte hasta que el
segundo bloqueo de transporte uno pueda hacer el clic.

20
Montage AE · Mounting AE · Montage AE · Montaggio AE · Montaje AE
Gehäusedeckel mit 3 Schrauben befestigen.
Achtung: auf ichtung achten.
ie ichtlippen sollen gut anliegen.
asten the housing end cap with 3 screws.
Caution: Pay attention to the seal.
The sealing lips should fit closely.
Fixer le capot du tronçon avec 3 vis.
Remarque: attention au joint d'étanchéité.
Les lèvres d'étanchéité doivent être positionnées correctement.
issare il coperchio del carter con 3 viti.
Attenzione: prestare attenzione alla guarnizione.
Le guarnizioni a labbro devono aderire bene.
Fijar la tapa de carcasa con 3 tornillos.
¡Atención! Observar la junta.
Los labios de estanqueidad deben quedar bien ajustados.
Md = 1 Nm
T10
Beide Transportsicherungen, wenn möglich, mit Bügel verbinden,
Abtasteinheit leicht anschrauben. Transportsicherung entfernen.
If possible, connect both shipping braces with the clip, then slide
the scanning unit on the mounting surface and lightly tighten
the screws. Remove the shipping brace.
Si possible, maintenir les deux sécurités de transport ensemble
à laide dun étrier, placer la tête captrice sur la surface de
montage et visser légèrement. Retirer la sécurité de transport.
Se possibile, collegare entrambi i supporti per il montaggio con
lapposito fermo. ar scivolare la testina sulla superficie di montaggio
e fissare senza serrate le viti. Rimuovere il supporto per il montaggio.
Si es posible, conectar ambos bloqueos de transporte con la
abrazadera, desplazar el cabezal por la superficie de montaje
y atornillarlo levemente.
