2
Dimensions in mm
Maße in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm
Indice
Página
3Advertencias
4Suministro
6Herramientas para el montaje
7 Herramientasparalaalineaciónyvericación
8Dimensiones
11 Trabajos previos
12 Montaje de la unidad de captación
16 Montaje del disco graduado con soporte
18 Centrado preliminart
19 Montaje de la pletina
21 Conexión eléctrica
23 Centrado eléctrico
26 Vericaciónyajustedelasseñalesdesalida
30 Montaje de la cubierta
32 Trabajosnales
33 Datos técnicos
34 Catacterísticas eléctricas
35 Distribución del conector
Indice
Pagina
3Avvertenze
4Standard di formitura
6Strumenti per il montaggio
7 Apparecchiatureperilcentraggioelaverica
8Dimensioni
11 Operazioni preliminari
12 Montaggio della testina di scansione
16 Montaggio disco graduato
18 Precentraggio
19 Montaggio scheda elettronica
21 Collegamento elettrico
23 Centraggio elettrico
26 Test e taratura dei segnali d’uscita
30 Montaggio del coperchio
32 Operazioninali
33 Specichetecniche
34 Dati elettrici
35 Piedinatura
Sommaire
Page
3Avertissements
4Contenu de la livraison
6Outillage pour le montage
7Outillage pour l’alignement et le contrôle
8Dimensions
11 Préparation du montage
12 Montage de la tête captrice
16 Montage du disque gradué avec moyeu
18 Preliminary centering
19 Montage de la platine
21 Raccordement électrique
23 Centrage électrique
26 Contrôle et alignement des signaux de sortie
30 Montage du capot
32 Opérationsnales
33 Caractéristiques techniques
34 Caractéristiques électriques
35 Aectationdesplots
Inhalt
Seite
3Warnhinweise
4Lieferumfang
6Werkzeug für die Montage
7Werkzeug zum Zentrieren und Prüfen
8Abmessungen
11 Montage-Vorbereitungen
12 Montage der Abtasteinheit
16 Montage des Teilkreis mit Nabe
18 Vorzentrierung
19 Montage der Platine
21 Elektrischer Anschluß
23 Elektrisches Zentrieren
26 Prüfen und Abgleich der Ausgangssignale
30 Abdeckhaube montieren
32 Abschließende Arbeiten
33 Technische Kennwerte
34 Elektrische Kennwerte
35 Anschlussbelegung
Contents Page
3Warnings

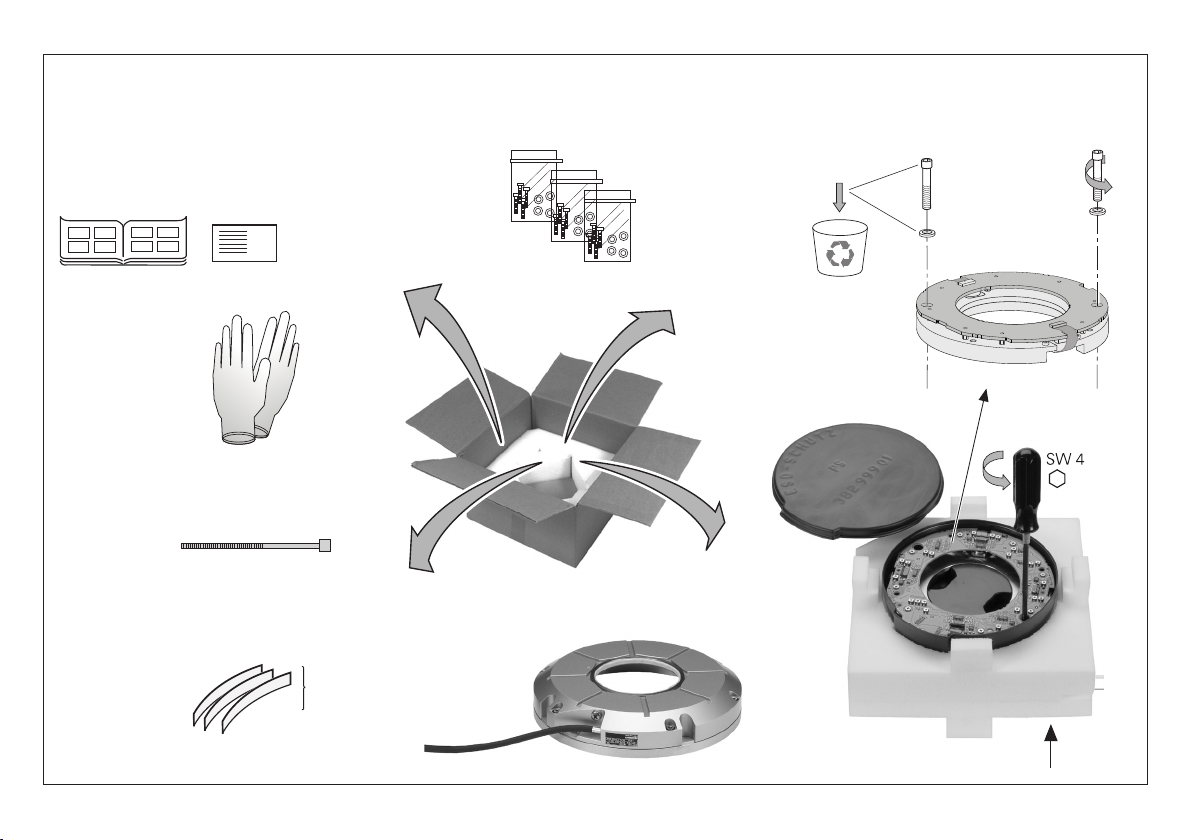

4Items supplied

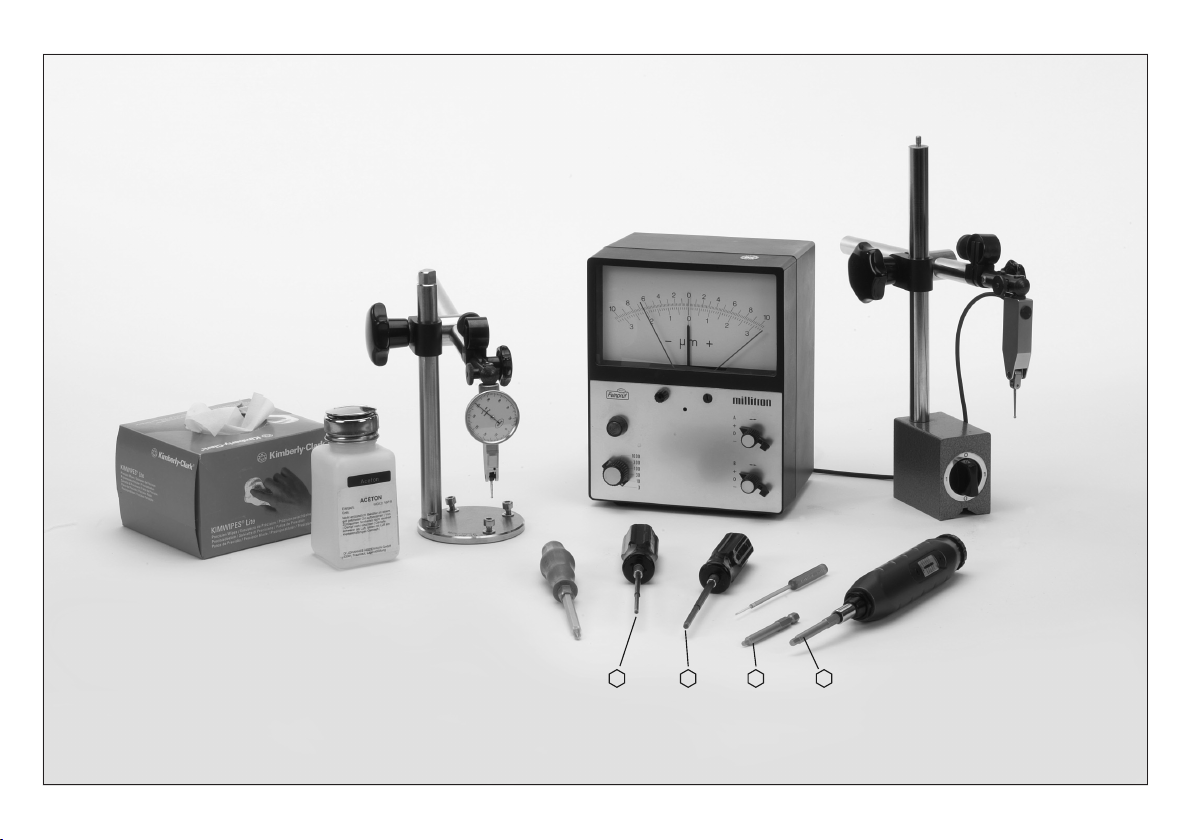

6Tools for Mounting

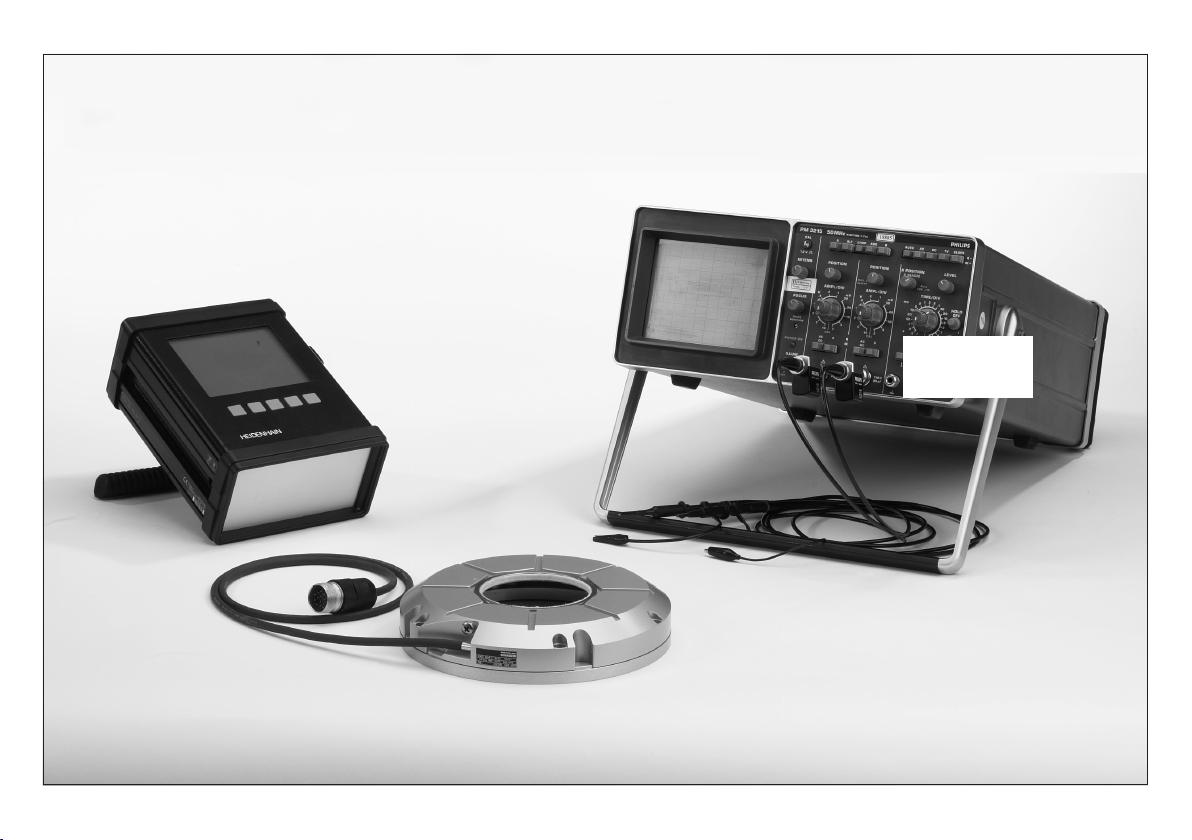

7Tools for Adjusting and Testing
8Dimensions
11 Preparatory work

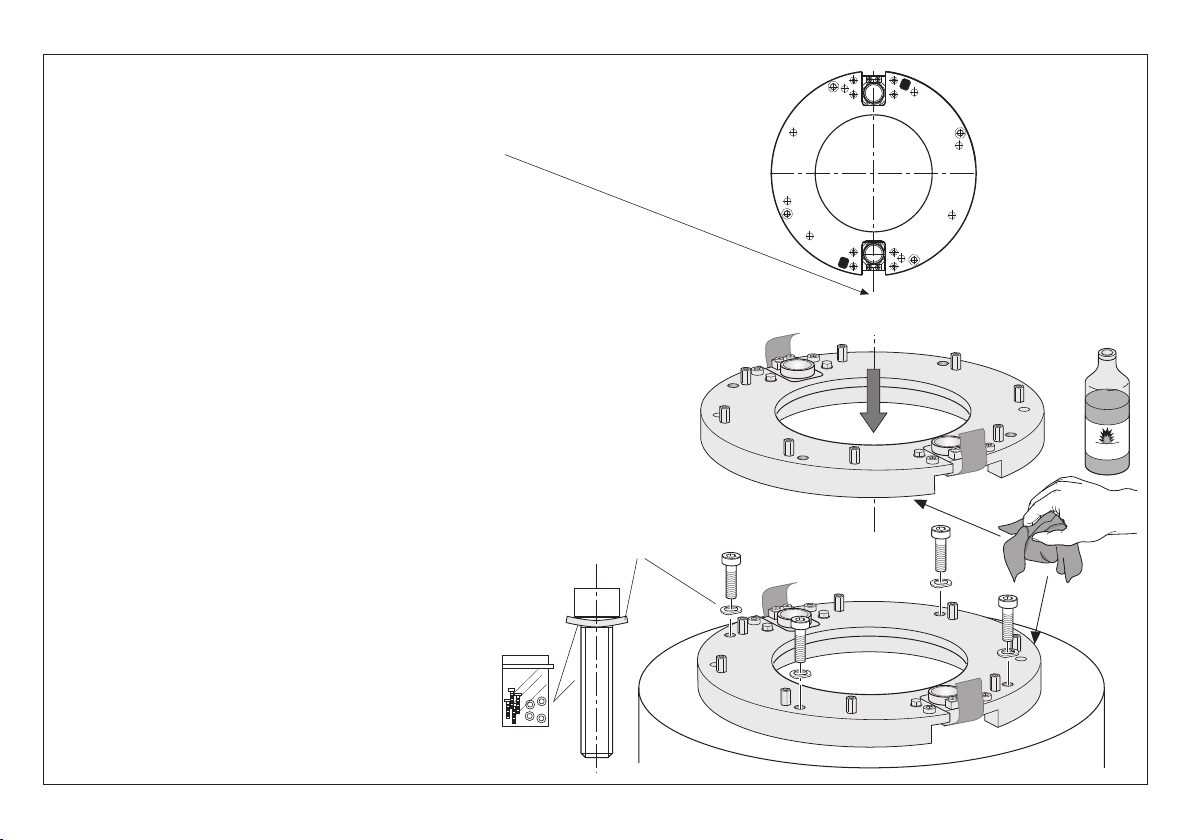

12 Mounting the scanning ring

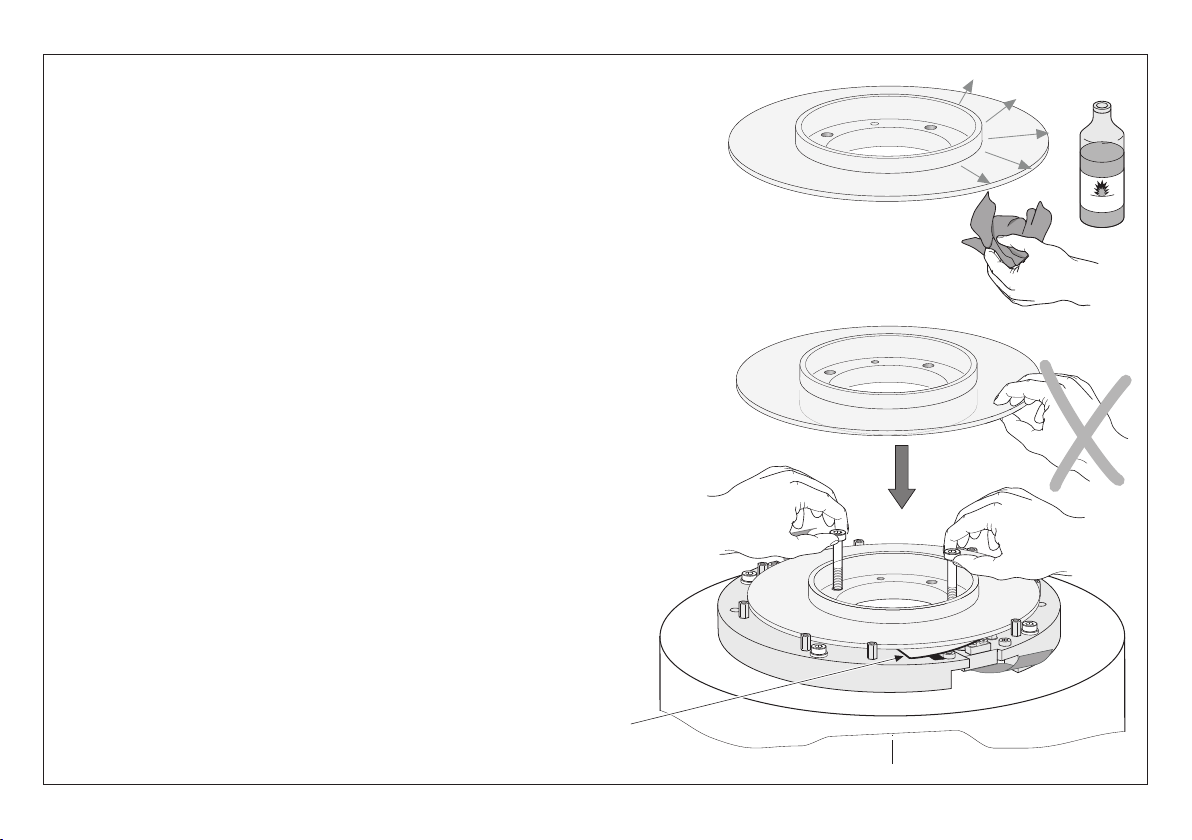

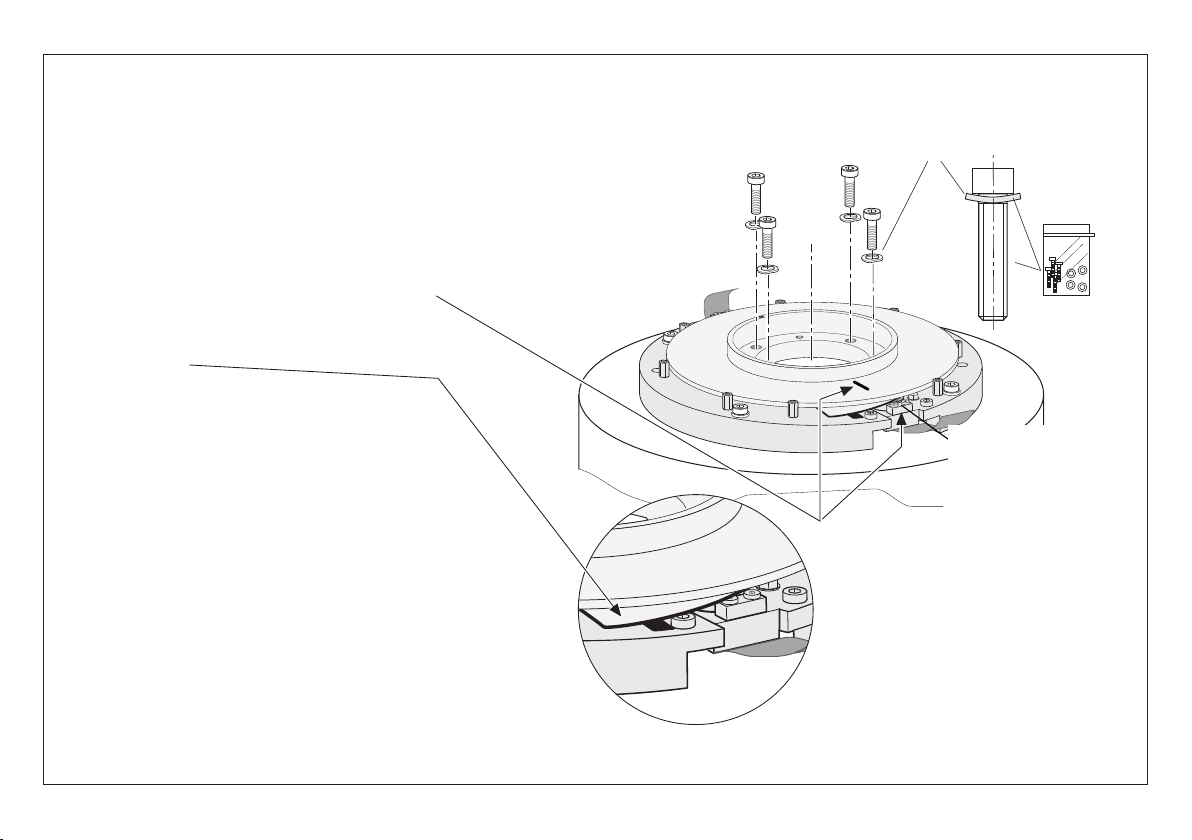

16 Mounting the hub assembly

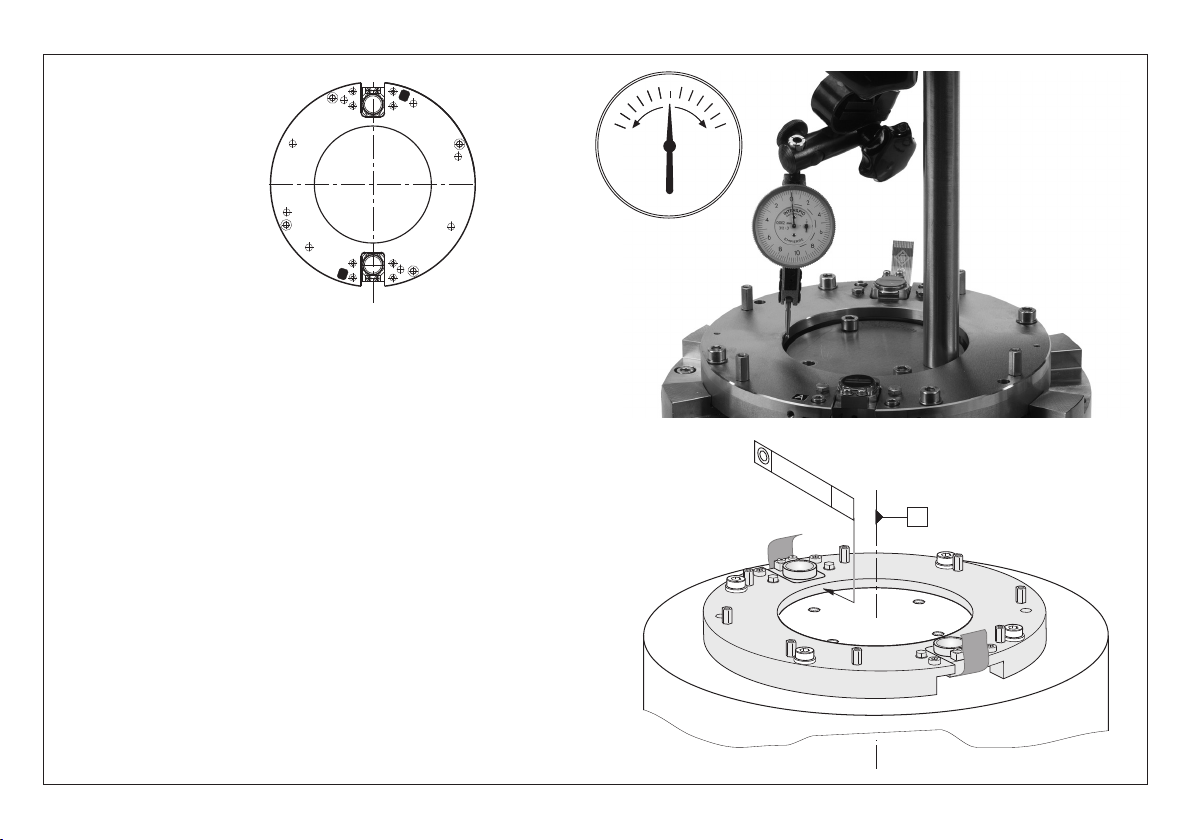

18 Preliminary centering

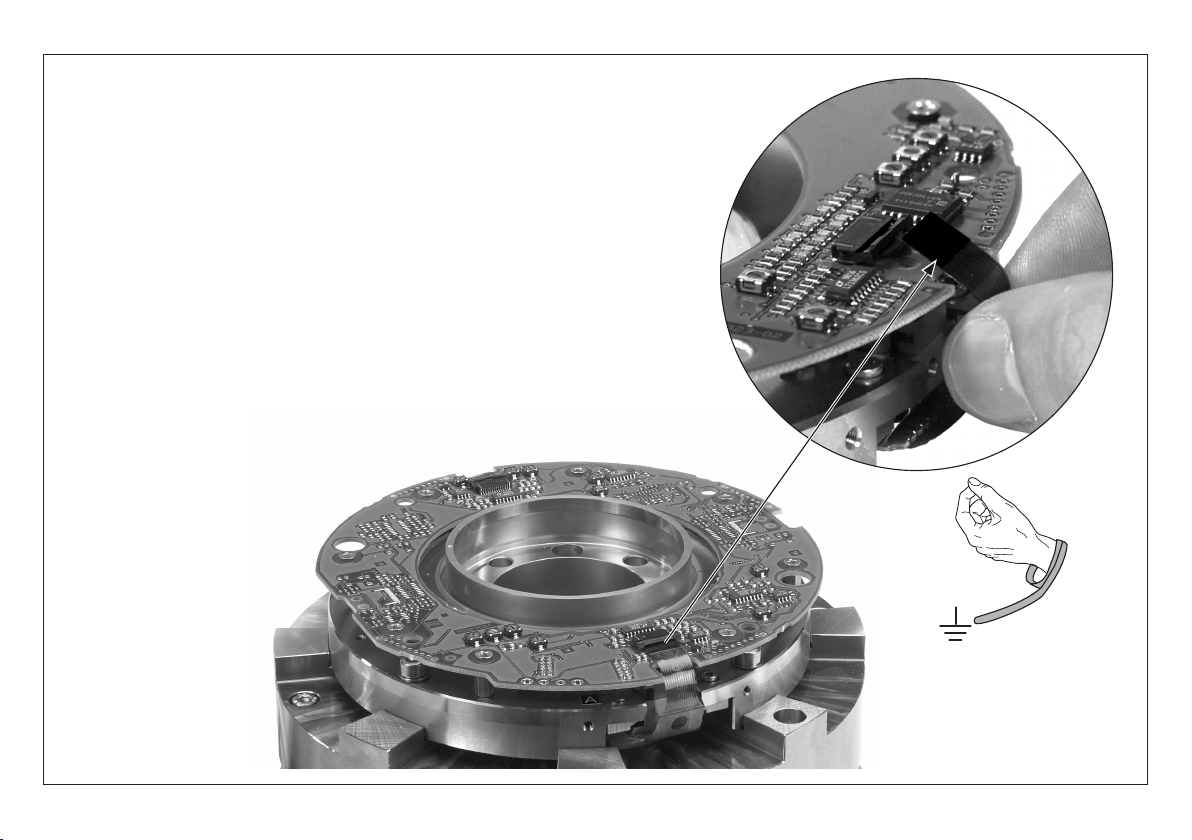

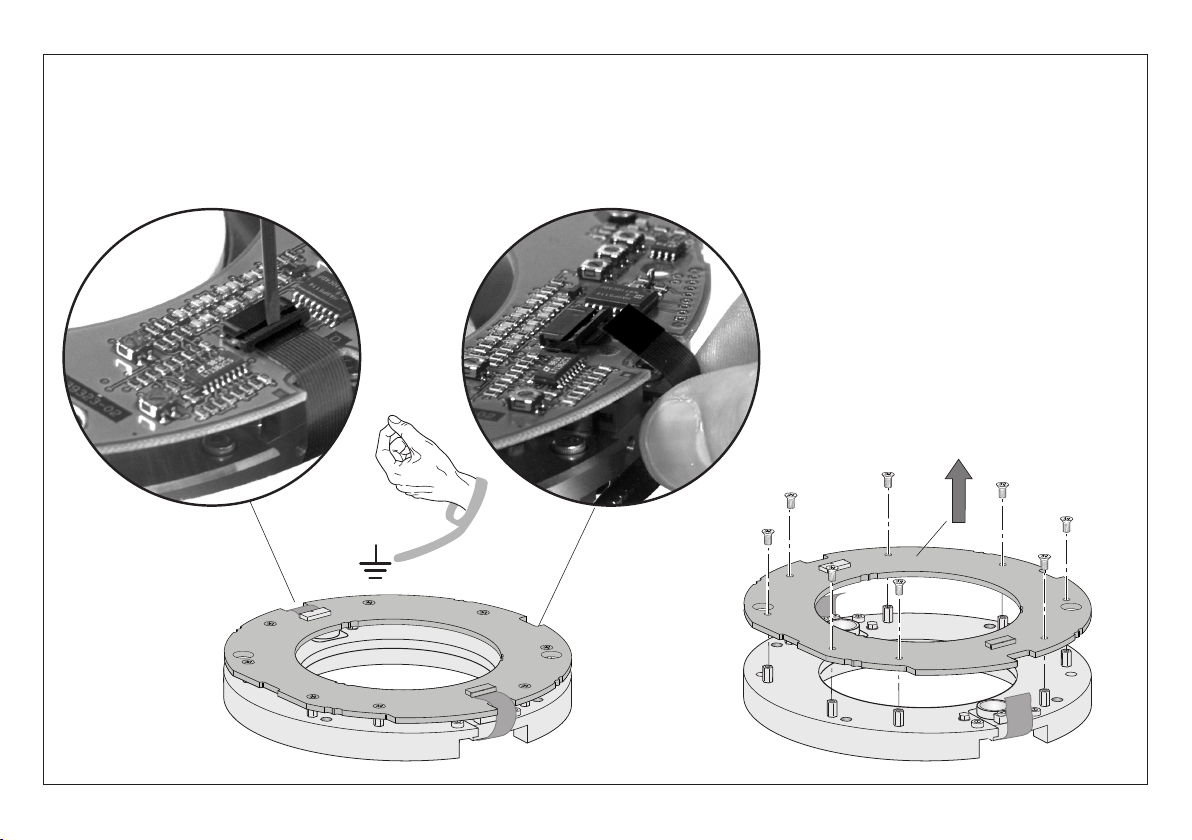

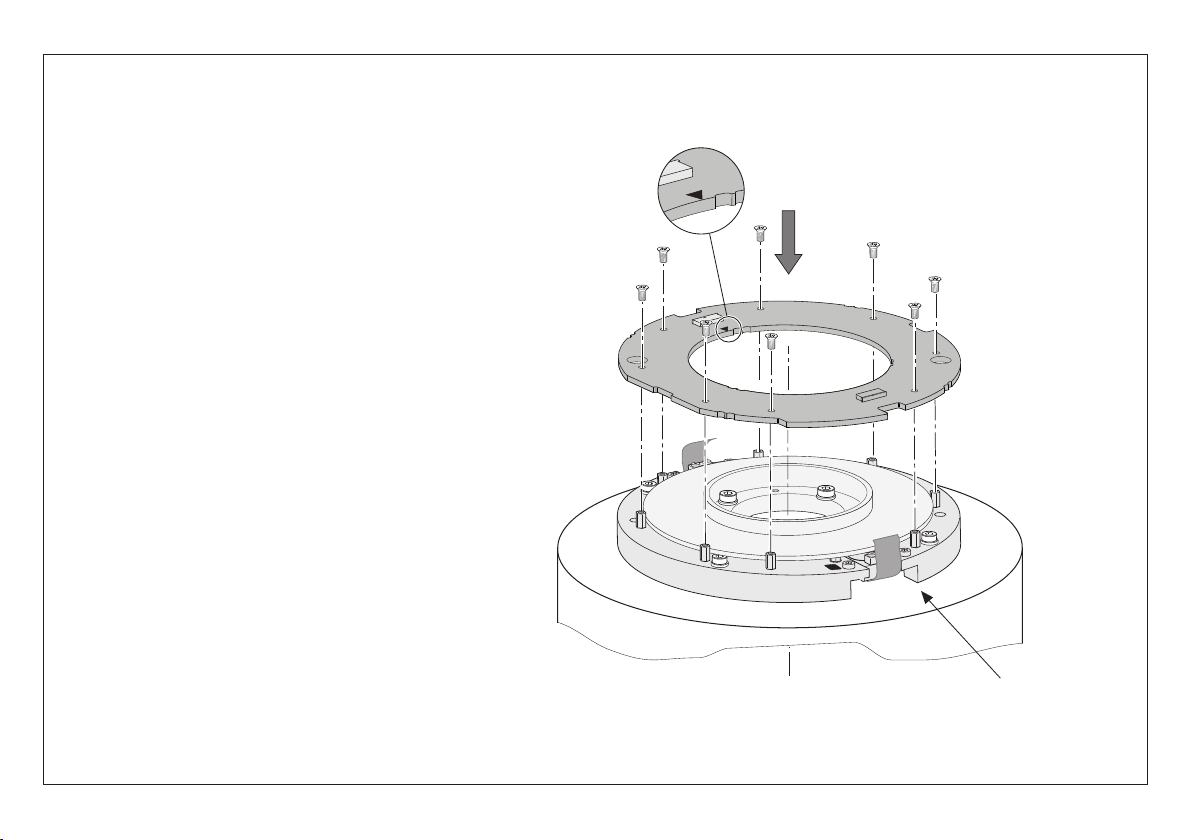

19 Mounting the PCB
21 Electrical connection

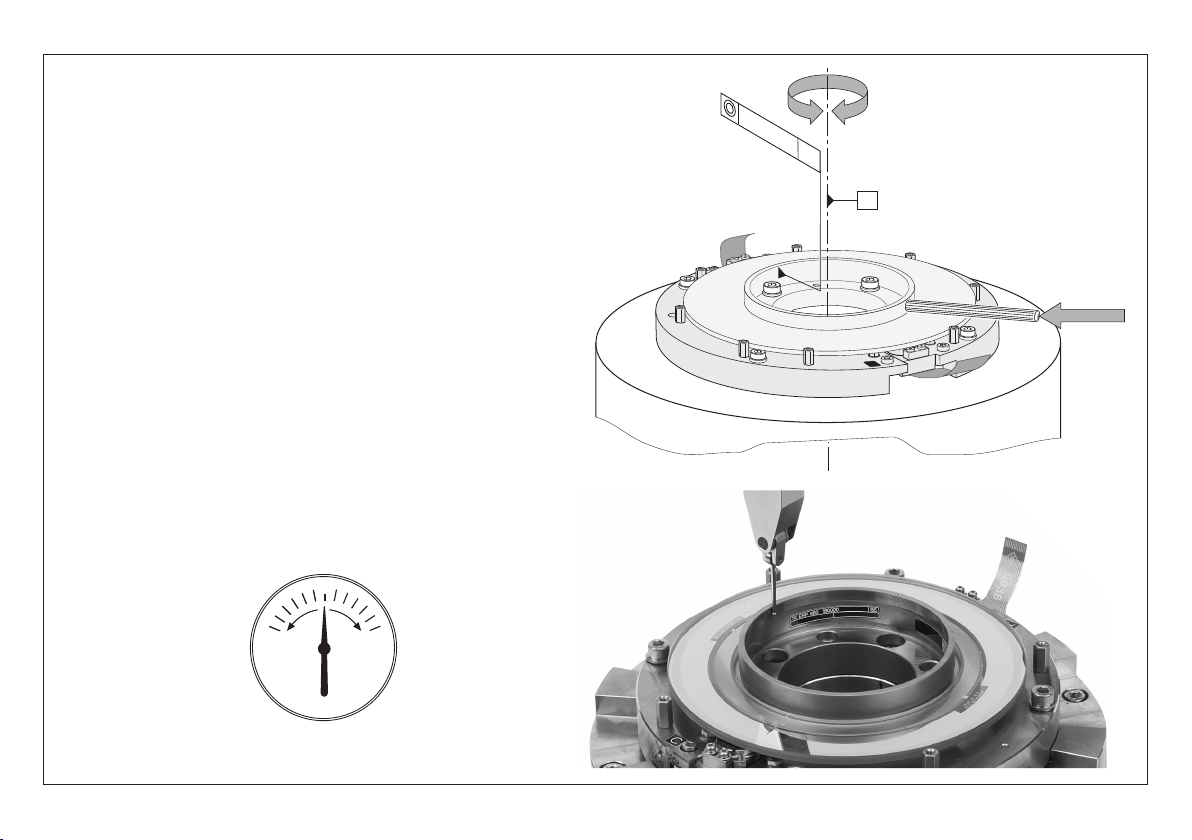

23 Electrical centering
26 Testing and adjusting the output signals
30 Mounting the cover
32 Final Steps
33 Specications
34 Electrical Data
35 Pin Layout
