Helo WE 30 User manual

SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
CHAUFFE-SAUNA ÉLECTRIQUE :
CALENTADOR DE SAUNA ELÉCTRICO:
ЭЛЕКТРОКАМЕНКА:
ELEKTRYCZNY PIEC DO SAUNY:
RISCALDATORE ELETTRICO PER SAUNA:
1714–450–04,1714–600–04 , 1714–800–04, 1714–900–04
Ohjauskeskukset:
Styrcentraler:
Control panels:
Steuergeräte:
Panneaux de commande:
Paneles de control:
ПУЛЬТЫ УПРАВЛЕНИЯ:
Panel sterujący
Pannelli di controllo:
Kontaktorikotelo
Kontkaktorbox
Contactor box
Schützgehäuse
Armoire à relais
Caja del contactor
Кожух контактора
Skrzynka stycznika
Centro di controllo
314 SKSO 78 C
Käyttö- ja asennusohje HAVANNA D Helo-WT
Bruks- och installationsanvisning HAVANNA D Helo-WT
Product Manual HAVANNA D Helo-WT
HAVANNA D Helo-WT –Produkthandbuch
Manuel produit HAVANNA D Helo-WT
Instalación y manual de uso de HAVANNA D Helo-WT
Руководство по эксплуатации и монтажу HAVANNA D Helo-WT
Podręcznik produktu HAVANNA D Helo-WT
Manuale di installazione e uso HAVANNA D Helo-WT
Pure Elite
Finnish Sauna P rf ctione e
WE 30 WE 40

SÄHKÖKIUAS
1714 –450 –04
1714 –600 –04
1714 –800 –04
1714 –900 –04
OHJAUSKESKUS
Pure Elite
KONTAKTORIKOTELO
2005 –30 (WE –30)
2005 –40 (WE –40)
WE 30 WE 40
314 SKSO 78-1 A
Käyttö- ja asennusohje Havanna D Helo-WT
Finnish Sauna P rf ctione e

Sisällys Sivu.
1 Varoitukset 3
1.1 Tarkista ennen saunomista 3
1.2 Saunahuone 3
1.3 Käyttäjälle 3
1.4 Kiukaan ohjauslaitteiden käyttö 3
2. Saunan lämmitys 4
2.1 Suositeltava saunan ilmanvaihto 4
2.2 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä 4
2.3 Tuntoelimen asennus kattoon 5
2.4 Lisä (Extra NTC) tuntoelimen asennus 5
2.5 Kiuaskivet 5
2.6 Jos kiuas ei lämpene 6
2.7 Kiukaan asennuksen valmistelu 6
2.8 Kiukaan asennus 6
2.9 Kiukaan asennus seinälle 7
2.10 Kiukaan suojaetäisyydet ja tuntoelimen paikka 8
2.11 Kiukaan liittäminen sähköverkkoon 9
2.12 Sähkölämmityksen vuorottelu 9
2.13 Liitosjohdon kytkentärasian sijoitus saunassa 10
2.14 Kauko ohjaus 10
2.15 Piirikortin RJ10 liittimien kytkentäjärjestys 10
2.16 Ovikytkin 11
2.17 Havanna kiukaan ja kontaktorikotelo WE 30 ja WE 40 kytkentäkaavat 12
2.18 Periaatekuva kun ohjauskeskuksena on Pure 13
3. Havanna kiukaan varaosalista 14
4. Helo-WT Tekniikka Havanna kiukaassa 15
5. ROHS 15
Kuvat ja taulukot
Kuva 1 Suositeltava ilmanvaihto saunassa 4
Kuva 2 Kiukaan asennus 7
Kuva 3 Kiukaan asennus seinään 8
Kuva 4 Kiukaan suojaetäisyydet sekä tuntoelimen asennuspaikka seinällä 40 mm katosta. 8
Kuva 5. Vaihtoehtoinen OLET 31 tuntoelimen asennuspaikka katossa. 8
Kuva 6 Kytkentärasian sijoituspaikka 10
Kuva 7 Ovikytkimen asennus 11
Kuva 8 RJ10 liittimen Pin -järjestys 11
Kuva 9 Kiukaan kytkentäkaava 12
Kuva 10 Kontaktorikotelo WE 30 ja WE 40 kytkentäkaavat 12
Kuva 11 Periaatekuva kun ohjauskeskuksena on Pure 13
Kuva 12 Kiukaan räjäytyskuva 14
Taulukko 1 Suojaetäisyydet 9
Taulukko 2 Syöttökaapelit ja sulakkeet 9
Taulukko 3 Piirikortin RJ10 liittimet 10
Taulukko 4 Ovikytkimen kytkentä 11
Taulukko 5 Varaosaluettelo 14
2
Käyttö- ja asennusohje Havanna D Helo-WT

1 Varoitukset
1.1 Tarkista ennen saunomista
1. Saunahuone on siinä kunnossa, että siellä voi saunoa.
2. Ovi ja ikkuna on suljettu.
3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien
peitossa ja kivet harvaan ladottuja.
Pääkytkin on merkitty kontaktorikotelossa 0 –1 tarralla tai kytkimessä.
HUOM! Keraamisia kiviä ei saa käyttää.
1.2 Saunahuone
Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat
kuten tiili- ja rappauspinnat tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli
saunan verhoilussa on käytetty materiaalia, joka on hyvin lämpöä varaavaa (esim.
erilaiset koristekivet, tavallinen lasi, ym.) on muistettava, että tämä pinta lisää saunan
esilämmitysaikaa, vaikka saunahuone olisi muuten hyvin lämpöeristetty (kts. sivu 6, kohta
2.7 Kiukaan asennuksen valmistelu).
1.3 Käyttäjälle
Tätä laitetta voi käyttää lapsi 8 ikävuodesta ylöspäin henkilö, jolla on alentunut fyysinen ja
henkinen suorituskyky tai aistivamma tai henkilö, jolla on vähän kokemusta tai tietoa
laitteen käytöstä vain jos henkilölle on annettu ohjeita laitteen turvallisesta käytöstä ja
siihen liittyvistä riskeistä. Lapset eivät saa leikkiä laitteen kanssa. Lapsi ei myöskään saa
puhdistaa ja huoltaa laitetta ilman valvontaa. (7.12 EN 60335-1:2012)
1.4 Kiukaan ohjauslaitteiden käyttö
Katso erillisestä ohjauskeskuksen käyttöohjeesta.
Lisätietoa saunomisesta: www.sauna360.com
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Lado kiukaan kivet uudelleen vähintään kerran vuodessa ja vaihda rapautuneet kivet
uusiin. Näin kivitilan ilmankierto paranee ja vastukset kestävät kauemmin käytössä.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen. Takuuhuoltoliikelista
löytyy valmistajan kotisivuilta www.sauna360.com
3
Käyttö- ja asennusohje Havanna D Helo-WT

2. Saunan lämmitys
Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun
lämmität saunaa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu,
kytke kiuas
hetkeksi pois päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja
saunahuoneen lämpötila tasaantua.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen.
Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.
2.1 Suositeltava saunan ilmanvaihto

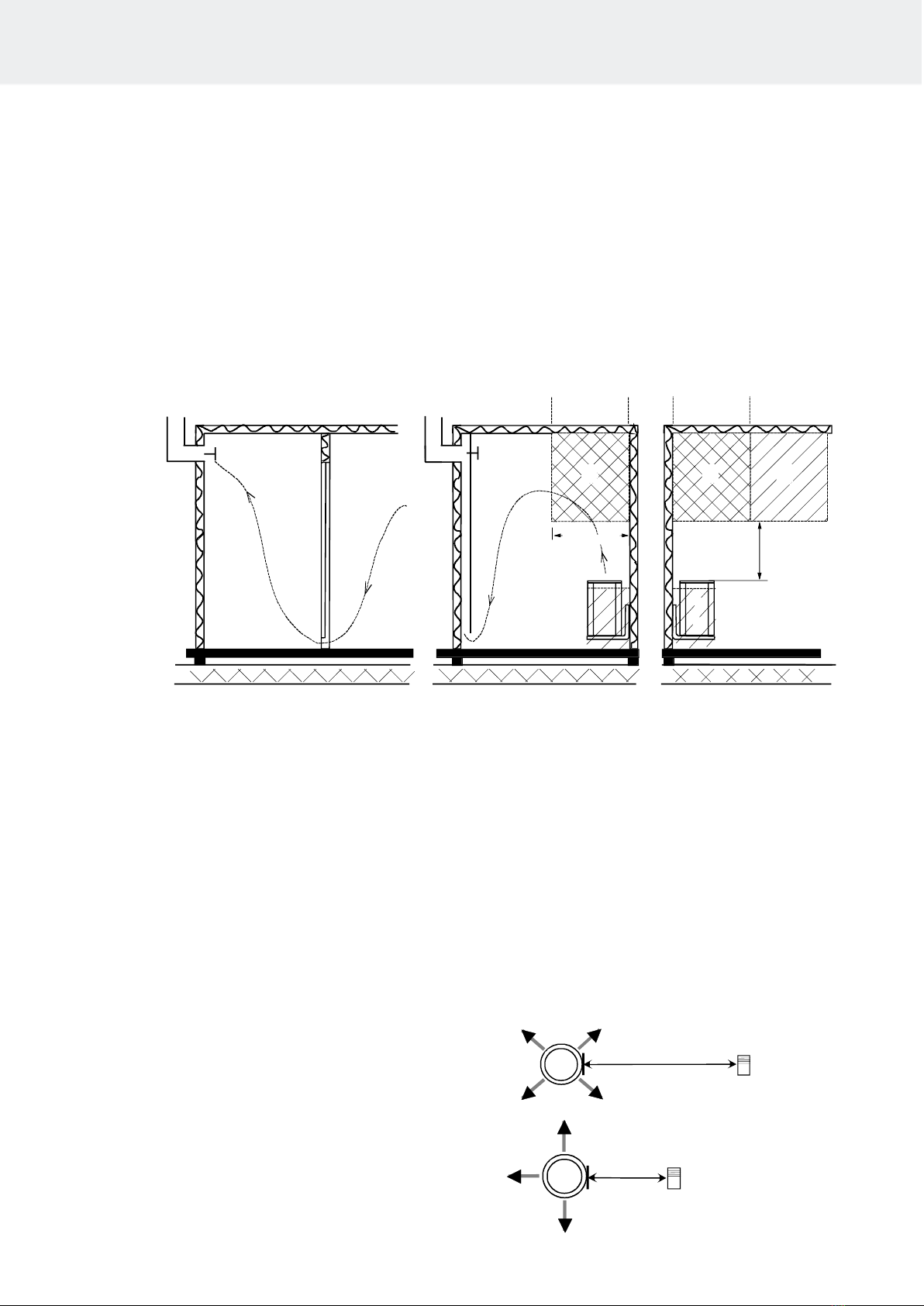

Kuva 1 Suositeltava ilmanvaihto saunassa
1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava
2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi
7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäes-
sä
A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva rai-
tisilma ei häiritse (jäähdytä) katonrajassa olevaa kiukaan termostaattia.
B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa
poistoilmaventtiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.
C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA
TUNTOELIN ON MYÖS ALUEELLA C
2.2 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä
Saunahuoneen ilman pitäisi vaihtua 6 kertaa tunnissa.
Tuloilmaputken halkaisija tulisi olla 50 –100 mm.
Ympäriinsä (360°) puhaltava tuloilmaventtiili on
oltava vähintään 1000 mm päässä tuntoelimestä.
Tuloilmaventtiili, joka on varustettu suuntauslevyllä
(180°) on oltava vähintään 500 mm päässä tuntoeli-
mestä. Ilmapuhallus ei saa mennä kohti tuntoelintä.
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
360° 1000 mm
180° 500 mm
Tuntoelin
Tuntoelin
4
Käyttö- ja asennusohje Havanna D Helo-WT

2.3 Tuntoelimen asennus kattoon
Kattoasennuksessa tuntoelimen koteloon on porattava 5 mm reikä, jotta mahdollinen kerääntynyt vesi pääsee
poistumaan.
Anturiin ei saa kohdistaa suoraa vesisuihkua eikä heittää siihen vettä kauhalla.
2.4 Lisä (Extra NTC) tuntoelimen asennus
Lisä tuntoelin OLET 31 kytketään piirikortille RJ10 liittimeen Ext NTC, katso kytkentäkaavasta. Lisä tuntoelin
asennetaan saunan seinälle maksimissaan 500 mm katosta. Kun lisä tuntoelin on kytketty piirikortille, kytkeytyy se
automaattisesti toimintaan. Tällöin ohjauspaneelin lämpötila näyttämä on lisä tuntoelimen paikan kohdalta.
Kiukaan yläpuolelle asennettuun varsinaiseen tuntoelimeen jää ainoastaan lämpötilan rajoitinpiiri ja maksimi
lämpötilamittaus, joka estää lämpötilan ylityksen yli 110°C:en. Vaikka ohjauspaneelista asetetaan lämpötilaksi
110°C saavutetaan ohjauspaneelin näyttämäksi maksimissaan n. 90°C, koska varsinainen tuntoelin kiukaan
yläpuolella
katkaisee maksimilämpötilan, joka on 110°C. Lämpötila asetus säädetään saunojan mieltymyksen mukaan, joka
tavallisesti on 70 –80°C.
2.5 Kiuaskivet
Hyvien kiuaskivien tulisi täyttää seuraavat ehdot:
- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.
- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.
- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
- Kivet tulisi olla kooltaan riittävän suuria (50 - 100 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin vastukset kestävät
kauemmin ehjinä.
- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman
hyvä. Vastuksia ei saa kiilata yhteen eikä runkoa vasten.
- Kivitila on tyhjennettävä riittävän usein, vähintään kerran vuodessa yksityisessä
käytössä, jolloin pienet ja rikkoontuneet kivet poistetaan ja uusia kiviä laitetaan
tilalle.
- Yleisessä käytössä kivitila on tyhjennettävä vähintään joka toinen kuukausi.
- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivikekoa. Sopiva
kivimäärä löytyy sivun 9 taulukosta 1. Kivipakkauksessa
mahdollisesti olevia pieniä kiviä ei tule laittaa kiukaaseen.
- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron kiukaan kivitilan
läpi.
- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata syntyneitä
vaurioita.
- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ
5
Käyttö- ja asennusohje Havanna D Helo-WT
ø5 mm

2.6 Jos kiuas ei lämpene
Mikäli kiuas ei lämpene, tarkista että
- virta on kytkettynä.
-että kiukaan sulakkeet ovat ehjiä.
- onko ohjauspaneelissa virheilmoitusta viasta. Jos ohjauspaneelissa on virheilmoitus, lue
ohjauspaneelin käyttöohje.
HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEIS-
TOON
ELI TULEVALLE KÄYTTÄJÄLLE.
2.7 Kiukaan asennuksen valmistelu
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
1. Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 9 on esitetty kiukaan tehoa
vastaavat tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.
2. Saunan korkeuden tulee olla vähintään 1900 mm.
3. Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri rapattua
katto- tai
seinäpintaa vastaa 1,2 m3lisäystä saunan tilavuudessa.
4. Tarkista sivun 9 taulukosta 2 kohdasta, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²)
soveltuvat kiukaalle.
5. Kiukaan ympärillä on oltava vähimmäissuojaetäisyydet sivun 9 taulukon 1 mukaisesti.
Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan
katsoa hoitokäytäväksi.
2.8 Kiukaan asennus
Kiuas asennetaan saunaan sivulla 9 taulukon 1 olevia suojaetäisyyksiä noudattaen.
Kiinnitysalustaksi ei riitä ohut paneeli, kiinnitysalusta on vahvistettava paneelin taakse tulevalla
laudalla. Sivulla 9 taulukossa 1 annettuja minimietäisyyksiä on noudatettava, vaikka seinämateriaali
olisi palamatonta ainetta.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä,
sillä se voi aiheuttaa palovaaran.
Saunaan saa asentaa vain yhden kiukaan.
6
Käyttö- ja asennusohje Havanna D Helo-WT

2.9 Kiukaan asennus seinälle
1. Seinäteline kiinnitetään seinään asennusmittojen mukaisesti.
Mitat ovat seuraavalla sivulla.
2. Kiukaan kiinnitys seinätelineeseen.
3. Kiuas nostetaan seinätelineelle siten, että
kytkentäkotelo jää vapaalle sivulle, jotta sähkökaapelin
asennus ja kytkentä voidaan suorittaa.
Jos kiukaan kätisyyttä joudutaan vaihtamaan, pitää
löylyn ohjain (kivitilan kehys) kääntää.
Löylyohjain on kiinnitetty kahdella ruuvilla kivitilan
sisäpuolelta, katso kuva. Löylyohjaimen kaulus
(korkeampi puoli) pitää aina olla lähinnä seinää.
Asennuksen jälkeen kiristä ruuvit ja varmista lopuksi
kiuasta nostamalla, että se on kiinnittynyt.
Kuva 2 Kiukaan asennus
7
Käyttö- ja asennusohje Havanna D Helo-WT

Kuva 3 Kiukaan asennus seinään
2.10 Kiukaan suojaetäisyydet ja tuntoelimen paikka

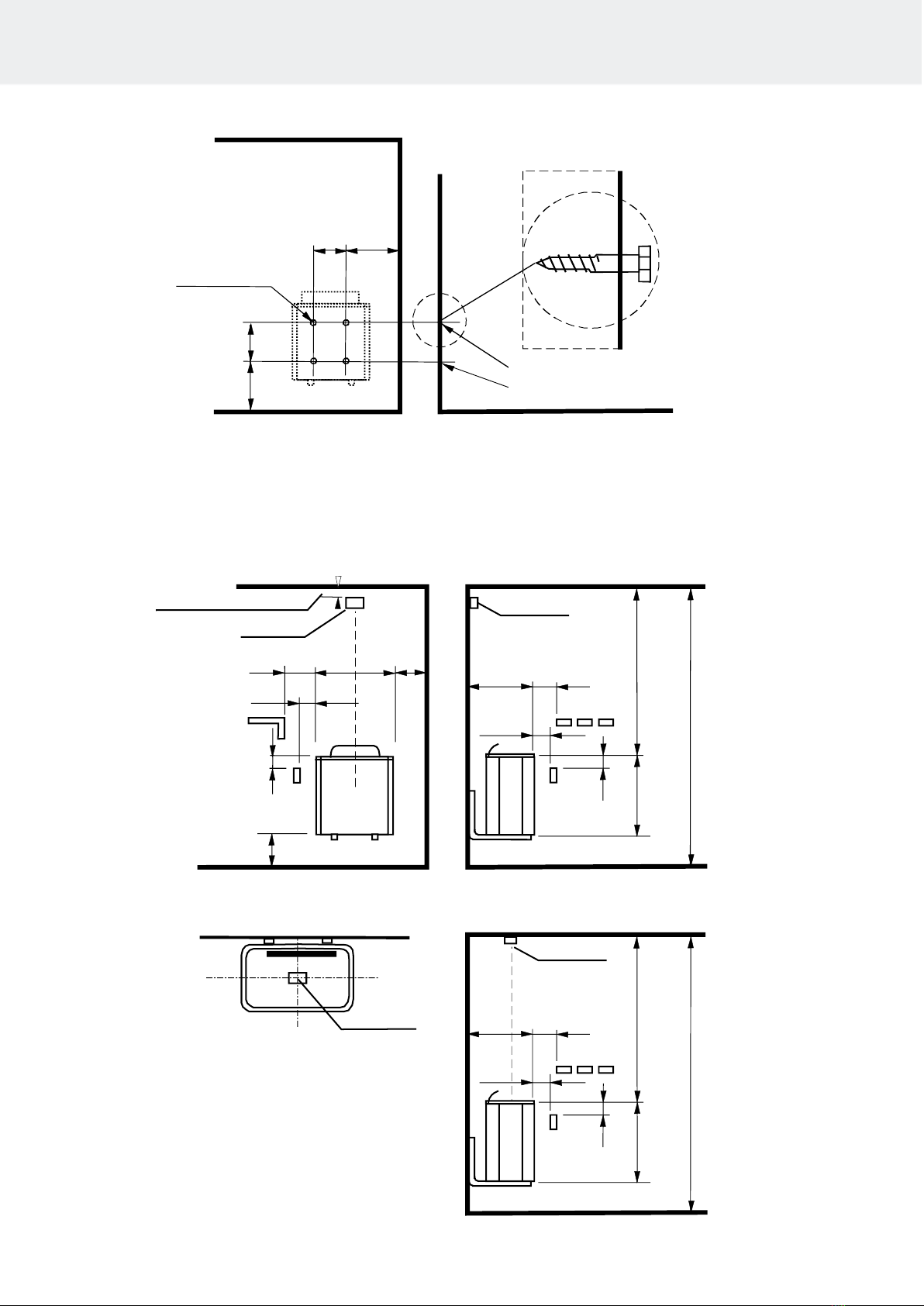

Kuva 4Kiukaan suojaetäisyydet sekä tuntoelimen asennuspaikka seinällä 40 mm katosta.
J 150
280 B
Seinätelineen minimi
asennusmitat (mm)
Kansiruuvi 6 x 40 (2kpl)
Kansiruuvi 6 x 16 (2kpl)
Poranhalkaisija. Ø3,5 mm
8
Käyttö- ja asennusohje Havanna D Helo-WT
Kuva 5. Vaihtoehtoinen OLET 31 tuntoeli-
men asennuspaikka katossa, kun käyte-
tään kontaktorikoteloa WE 30 tai WE 40 ja
Pure tai Elite ohjauspaneelia.
Ehdoton mitta 40 mm katosta
(mm)
min
30
min
20 min
20
K
A 475 A
min
30
505 min 1100
min 1900
300 D
(mm)OLET 31 OLET 31
OLET 31
(mm)
min
30
min
20
505 min 1100
min 1900
300 D
OLET 31

Taulukko 1 Suojaetäisyydet
2.11 Kiukaan liittäminen sähköverkkoon
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassa olevien määräysten
mukaisesti. Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC
66) johtoa tai laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien
(merkkilamppu,
sähkölämmityksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan
liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun
erillistä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.
Esim. 8 kW:n kiukaalla erillisen merkkilampulle ja verkkokäskylaitteelle menevän kaapelin tulee olla
poikkipinnaltaan vähintään 2,5 mm².
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian
sijoituskorkeus saa olla enintään 500 mm lattiasta
Kuva 6 Kytkentärasian sijoituspaikka, sivu 10. Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta,
voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n korkeudella lattiasta.
HUOM! Saunan valo-ohjaus kontaktorikotelon piirikortilta on tarkoitettu resistiiviselle kuormalle (hehkulamput).
Piirikortin rele ei kestä kapasitiivista virtakuormaa (hakkurivirta lähteet). Jos käytetään valoja, joissa on
muuntaja
esim. led tai halogen lamput, on kiukaan piirikortin releohjaukseen kytkettävä erillinen rele tai kontaktori valojen
ohjaukseen.
Kiukaan eristysresistanssi: Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta.
Tämä saattaa aiheuttaa vuotovirtaa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan
sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.
Teho
kW
Kiukaan liitäntä-
kaapeli
H07RN –F/
60245 IEC 66
mm²
400V 3N~
Sulake
A
Kiukaan liitäntä-
kaapeli
H07RN –F/
60245 IEC 66
mm²
230V 3~
Sulake
A
Kiukaan liitäntä-
kaapeli
H07RN –F/
60245 IEC 66
mm²
230V 1 N~ / 2~
Sulake
A
4,5
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 4
1 x 20
6,0
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 10
1 x 35
8,0
5 x 2,5
3 x 16
4 x 6
3 x 25
3 x 10
1 x 35
9,0
5 x 2,5
3 x 16
4 x 10
3 x 35
----------
--------
Taulukko 2 Syöttökaapelit ja sulakkeet
2.12 Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kontaktorikotelossa on liitin (merkitty 55) sähkölämmityksen vuorottelun ohjausta varten.
Liittimessä 55 ja vastuksissa on jännite (230V) samanaikaisesti.
Teho
Löylyhuone
Kiukaan minimi etäisyydet
Kivimäärä
kW
Tilavuus
Korkeus
Sivupin-
nasta
seinään
A
mm
Etupin-
nasta
lautee-
seen
D
mm
Kattoon
mm
Lattiaan
K
mm
B
mm
J
mm
min. max.
n. kg n. kg
min.
m³
max.
m³
min. mm
4,5
3
6
1900
40
80
1100
120
135
245
20
28
6,0
5
9
1900
45
100
1100
120
140
245
20
35
8,0
8
12
1900
75
130
1100
150
170
275
20
35
9,0
9
13
1900
80
150
1100
150
175
275
20
35
9
Käyttö- ja asennusohje Havanna D Helo-WT

2.13 Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia
(T 170 °C). Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on
selvitettävä paikallisen energialaitoksen ohjeet ja määräykset.
Kuva 6 Kytkentärasian sijoituspaikka
2.14 Kauko-ohjaus
Kiuasta voidaan kauko-ohjata kytkemällä piirikortin RJ10 liittimiin 3 ja 4 sulkeutuva kosketintieto, joka voi olla
myös pulssi toiminen. Suositeltava kaapelin koko on AWG 24 tai 26. AWG 24 kaapelin maksimipituus on 200m.
AWG 26 kaapelin maksimipituus on 130 m.
HUOM! Kiuas määräykset vaativat ovikytkimen käyttöä, kun kiuas käynnistetään saunan ulkopuolelta.
Kaukokäynnistyksen rinnalle voidaan kytkeä merkkivalo, joka ilmoittaa, kun kaukokäynnistys on käynnistänyt
kiukaan.
Merkkivalo osoittaa nopealla vilkkumisella häiriön, joka on aiheutunut saunan oven auki jäämisestä yli 5
minuutin ajaksi, tällöin kiuas on sammunut automaattisesti. Kiuas on päällä niin kauan kuin sen ohjauspaneelis-
ta on asetettu päällä olo aika (yksityiskäytössä maksimissaan 6 tuntia). Kauko-ohjauksesta voidaan myös
sammuttaa kiuas.
2.15 Piirikortin RJ10 liittimien kytkentäjärjestys
HUOM! Väärinkytkentä voi rikkoa piirikortin.
Lisä tuntoelin (NTC)
Kauko-ohjaus kytkin (Ext switch)
Ovikytkin (Door switch)
Pin 1
Pin 1
Pin 1
Pin 2
NTC 10
kOhm
3,3 V
Pin 2
Pin 2
Hälytys led
GND
Pin 3
NTC 10
kOhm
CPU
Pin 3
To switch
GND
Pin 3
Ovikytkin
GND
Pin 4
Pin 4
To switch
12 VDC
Pin 4
Ovikytkin
12 VDC
Taulukko 3 Piirikortin RJ10 liittimet
Tuntoelin sensori (Sec/NTC)
Pin 1
Rajoitin
GND
Pin 2
NTC 10
kOhm
3,3 V
Pin 3
NTC 10
kOhm
CPU
Pin 4
Rajoitin
10V
200 mm
A A
3.
2.
1.
500 mm
KIUAS
500 mm
10
Käyttö- ja asennusohje Havanna D Helo-WT
Piirikortin OLEA 103
dippi kytkimien asennot,
kiuas käytössä.

3
4
2.16 Ovikytkin
Ovikytkimellä tarkoitetaan määräyksien mukaista saunan ovessa olevaa kytkintä. Ovikytkin vaaditaan
yleisissä ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa, joissa kiukaan päälle kytkentä
voidaan tehdä muualta kuin itse saunasta, esim. On / Off painonapilla tai vastaavalla tavalla.
Ohjauspaneeli huomioi automaattisesti, kun ovikytkin on kytketty kiukaan OLEA 103 piirikortille.
Ensimmäisellä kerralla asennuksen jälkeen suljetaan saunan ovi sekä tämän jälkeen sähkö päälle
kiukaan pääkytkimestä.
Mikäli ovi avataan ennen lämmitysjakson alkamista, (ennakko ajastimella asetettu kiukaan lämmitys)
menee automaattikäyttö (kaukokäyttö) pois päältä 1 minuutin kuluttua ja vaatii oven sulkemisen ja
uudelleen käynnistämisen ohjauspaneelista.
Mikäli kiukaan päällä olo aikana ovi jää auki yli 5 minuutin ajaksi, kytkeytyy kiuas pois päältä
automaattisesti. Kiuas saadaan päälle uudelleen ohjauspaneelista oven sulkemisen jälkeen. Häiriö
merkkivalo alkaa vilkkumaan, mikäli sellainen on kytketty, katso alla kytkentäohje.
Ovikytkimen asennus- ja kytkentäohje
Ovikytkin asennetaan löylyhuoneen ulkopuolelle oven yläreunaan vähintään 300 mm oven sisänurkasta.
Kytkin osa asennetaan oven karmiin ja magneetti oveen. Kytkimen etäisyys magneetista max 18 mm.
Ovikytkin asennus oven yläreunaan, suositellaan käytettäväksi Sauna360 mallia tuotenumero 0043233,
SSTL 8260371.
Ovikytkin asennus oven alareunaan, suositellaan käytettäväksi Sauna360 mallia, tuotenumero
SP11000326, 8263280. Katso ohje pakkauksen asennus- ja käyttöohjeesta.
Kuva 7. Ovikytkimen asennus
Kuva 8. RJ10 liittimen Pin -järjestys
Taulukko 4 Ovikytkimen kytkentä
Ovikytkin (Door switch)
Johdin väri
Pin 1
Pin 2
Pin 3
Ovikytkin
GND
Oranssi
Pin 4
Ovikytkin
12 VDC
Vihreä / Valkoinen
11
Käyttö- ja asennusohje Havanna D Helo-WT
Magneettiosa
ovessa
Max 18 mm
Ovikytkin Min 300 mm Kytkentärasia
Ovikytkimen
paikka asennet-
tuna oven ala-
reunaan
OLEA 103
Kytkentärasia
Ovikytkimestä kytketään
johdot ruskea ja musta.
(sulkeutuva kosketin tieto)
Ovikytkin
Magneettiosa oveen
Kiuas

2.17 Havanna kiukaan ja kontaktorikotelo WE 30 ja WE 40 kytkentäkaavat
Kuva 9 Kiukaan kytkentäkaava
Kuva 10 Kontaktori WE 30 ja WE 40 kytkentäkaavat
1. Syöttö kontaktorikotelolle
2. Syöttö kiukaalle
3. Sähkölämmityksen ohjaus
4. Saunavalo
5. Ohjauskeskus Pure tai Elite
6. Tuntoelin OLET 31
7. Ovikytkin
8. Kauko-ohjaus painonappi
9. Lisä tuntoelin (Extra NTC)
10. Tuuletin
12
Käyttö- ja asennusohje Havanna D Helo-WT
2
Lämpövastukset, Värmeelement,
Heating elements, Heizeelement
1714-45 -04 4,50
1714-60 -04 6,00
1714-80 -04 8,00
1714-90 -04 9,00
SEPC93 SEPC 94 SEPC 95 SEPC96
1500W 2000W 2670W 3000W
1,2,3 1,2,3 1,2,3
354SKS0 A33
1,2,3
230 V
N U V W
3
1
T3,15 AH
F2 X1
X2 10OLEA 3
Light
X13
X14
X11
X12 Sec/
NTC
Door
Switch
Ext
Switch
Ext
NTC
Control
panel
X9
X10
X17
X18
X15
X16 Aux 0
RJ45
5.
6.
7.
8.
Aux 1
Aux 2
K1
9.
N N N 55
10.
2.
4.
1.
X5
X6
X3
X4
X7
X8
T1 AH
F1
10.4. 3.
SYWE 30
N
1 2 3 64 5
4,5 - 1 kW 400 V 3N~5
L1 L2 L3
T3,15 AH
F2
12 3 6
4 5
4,5 9.0- kW 230 V 3~
L1 L2 L3 N
12 3 6
4 5
4,5 - 1 kW 400V 3N~5
L1 L2 L3
X1
X2 10OLEA 3
Light
X13
X14
X11
X12 Sec/
NTC
Door
Switch
Ext
Switch
Ext
NTC
Control
panel
X9
X10
X17
X18
X15
X16 Aux 0
RJ45
5.
6.
7.
8.
Aux 1
Aux 2
K1
9.
N N N 55
10.
2.
4.
1.
X5
X6
X3
X4
X7
X8
K2
T1 AH
F1
10.
4. 3.
354 SYWE 25 D

2.18 Periaatekuva kun ohjauskeskuksena on Pure
Periaatekuva
Kuva 11 Periaatekuva kun ohjauskeskuksena on Pure
13
Käyttö- ja asennusohje Havanna D Helo-WT
Ovikytkin
Kontaktorikotelo
A1 Keltainen
A2 Vihreä
A3 Punainen
A4 Musta
OLEA 103
Ohjauskeskus
Pure
4
3
2
1
Kontaktorikotelo
Tuntoelimen kaapeli
Kytkentärima
Rajoitin
1 = Sininen
2 = Valkoinen
3 = Punainen
4 = Keltainen
Tuntoelin OLET 31
OLEA 103
Sähkösyöttö
230 –240V 1N~ / 2~
230V 3~
400V –415V 3N~
HUOM!
Katso tarkemmat
asennusohjeet
ohjauspaneelin
käyttöohjeesta
Tuntoelin
OLET 31
Ohjauskeskus Pure
1601 - 41
Silikoni 4 x 0,25mm²
Kiuas
Kontaktori-
kotelo
WE 30 tai
WE 40

3. Havanna kiukaan varaosalista
Kuva 12 Kiukaan räjäytyskuva
Taulukko 5 Varaosaluettelo
Osa
Tuotenumero
Tuotenimitys
Havanna
450 D
Havanna
600 D
Havanna
800 D
Havanna
900 D
1
SP4069013
Havanna rosti
1
1
1
1
2
SP7712000
Vedonpoistolaite
1
1
1
1
3
SP7812550
Verkkoliitin NLWD 1-1
1
1
1
1
4
SP5207680
Vastus SEPC 93
230V 1500 W
3
-
-
-
4
SP4316229
Vastus SEPC 94
230V 2000W
-
3
-
-
4
SP4316230
Vastus SEPC 95
230V 2670W
-
-
3
-
4
SP4316231
Vastus SEPC 96
230V 3000W
-
-
-
3
1
2
3
4
14
Käyttö- ja asennusohje Havanna D Helo-WT

4. Helo-WT Tekniikka Havanna kiukaassa
Helo Water Tech (Helo-WT) tekniikka hyödyntää kiukaan lämpöenergiaa veden lämmittämiseen ja
kosteuden nostamiseen ilman erillistä lämmönlähdettä. Valmiiksi kostutettu ilma parantaa saunan
ilmastoa,
ja samalla voidaan höyrystää erilaisia hajusteita tai suoloja nautinnon lisäämiseksi.
Kiukaan mukana tulee kannellinen vesiastia, joka voidaan asentaa leveämpään vastus väliin. Vesiastia
asennetaan siinä kiviladonnan vaiheessa, kun kiuaskiviä on ladottu n. 2/3 osaa.
Vesiastian tilavuus on n. 1.7 litraa. Veden kiehuminen täydellä vesimäärällä kestää n. 1 - 2 tuntia säädetystä
lämpötilasta riippuen.
Vesi on suositeltavaa kaataa vesiastiaan silloin kun kiuas on kylmä. Vesi kaadetaan kannen ritiläaukkojen
läpi. Vettä voi kaataa säiliöön vähemmän, kun saunomisaika on lyhyempi.
Vesiastia tulee ottaa välillä pois ja puhdistaa epäpuhtauksista, kuten kalkista, ym. Kiviä joudutaan tällöin
ottamaan vesisäiliön ympäriltä, jotta se irtoaa helpommin.
Vesi pitää kiehuessa saunatilan kosteutta yllä, joten lämpötilaa voidaan pitää matalampana lämpimän tunteen
siitä kärsimättä. Tarvittaessa lisä lämpöä ja kosteutta saadaan heittämällä vettä kiukaan yläosan kiville.
Vesiastiassa voidaan käyttää mietoja tuoksu esansseja, jotka ovat tarkoitettu kiuas käyttöön.
Vesiastian kannen päällä voidaan halutessa käyttää esim. vuoristosuola kiteitä, jotka liukenevat höyryävän
veden mukana ja höyrystyvät saunan ilmaan. Jos vuoristosuola kiteitä laitetaan vesiastiaan, niin veden
suolapitoisuus pysyy 26 % suuruisena.
Älä käytä tankkia ilman vettä.
Poista tankki kiukaasta, jos höyry toiminto ei miellytä. Tankki muuttaa muotoaan, jos se ylikuumenee.
Jos poistat tankin kiukaasta, laita tilalle kiuaskiviä.
5. ROHS
15
Käyttö- ja asennusohje Havanna D Helo-WT
Ympäristönsuojeluun liittyviä ohjeita
Tämän tuotteen käyttöiän päätyttyä sitä ei saa hävittää
normaalin talousjätteen mukana, vaan se on toimitettava
sähkö- ja elektroniikkalaitteiden kierrätykseen
tarkoitettuun keräyspisteeseen.
Symboli tuotteessa, käyttöohjeessa tai
pakkauksessa tarkoittaa sitä.
Valmistusaineet ovat kierrätettävissä merkintänsä mukaan.
Käytettyjen laitteiden uudelleenkäytöllä, materiaalien hyödyn-
tämisellä tai muulla uudelleenkäytöllä teet arvokkaan teon
ympäristömme hyväksi. Tuote palautetaan ilman kiuaskiviä ja
verhouskiviä kierrätyskeskukseen.
Tietoa kierrätyspaikoista saat
kuntasi palvelupisteestä.

ELAGGREGAT FÖR BASTU:
1714 –450 –04
1714 –600 –04
1714 –800 –04
1714 –900 –04
STYRCENTRAL:
Pure Elite
KONTAKTORBOX:
2005 –30 (WE –30)
2005 –40 (WE –40)
WE 30 WE 40
314 SKSO 78-2 A
Installations-och bruksanvisning Havanna D Helo-WT
Finnish Sauna P rf ctione e

Innehåll Sida
1.VARNINGAR 3
1.1. Kontrollera innan du badar 3
1.2. Basturum 3
1.3. Information för användaren 3
1.4. Användning av aggregatets styrcentral 3
2.Uppvärmning av bastun 4
2.1. Rekommenderad ventilation i bastun 4
2.2. Installera sensorn nära en tilluftsventil 4
2.3. Takmontering av sensorn 5
2.4. Installera den extra NTC-givaren 5
2.5. Bastustenar 5
2.6. Om aggregatet inte värms upp 6
2.7. Förberedelser för installation av bastuaggregatet 6
2.8. Installation 6
2.9. Ugnens installation 7
2.10. Aggregatets säkerhetsavstånd och sensorns placering. 8
2.11. Anslutning av bastuaggregatet till elnätet 9
2.12. Korskoppling av eluppvärmningen 9
2.13. Placering av anslutningskabelns kopplingsdosa i bastun 10
2.14. Fjärrstyrning 10
2.15. Ordning på RJ10 -kontakter 10
2.16. Dörrkontakt 11
2.17. Kopplingsschema Havanna aggregat och WE 30 och WE 40 kontaktorbox 12
2.18. Principskiss när styrcentral Pure 13
3. Lista över reservdelar till Havanna D Helo-WT 14
4. Helo-WT tekniken i aggregatet Havanna D 15
5. ROHS 15
Bilder och tabeller
Bild 1 Rekommenderad ventilation i bastun 4
Bild 2 Installation av aggregat 7
Bild 3 Aggregatets väggmontering 8
Bild 4 Aggregatets säkerhetsavstånd och sensorns placering 40mm från taket 8
Bild 5. Alternativ placering plats i taket,Sensor OLET 31 ……. 8
Bild 6 Placering av kopplingsdosa 10
Bild 7 Montering av dörrkontakten 11
Bild 8 Stift-order av RJ 10 11
Bild 9 Kopplingsschema Havanna 12
Bild 10 Kopplingsschema Kontaktorbox WE 30 och WE 40 12
Bild 11 Principskiss 13
Bild 12 Aggregatets sprängskiss 14
Tabell 1 Skyddsavstånd 9
Tabell 2 Anslutningskablar och säkringar 9
Tabell 3 RJ 10 -kontaktdon på kretskortet 10
Tabell 4 Anslutning av dörrkontakt 11
Tabell 5 Lista över reservdelar till Havanna 14
2
Installations- och bruksanvisning Havanna D Helo-WT

1.VARNINGAR
1.1. Kontrollera innan du badar
1. Att bastun är i lämpligt skick för bastubad.
2. Att dörren och fönstret är stängda.
3. Att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker
värmeelementen och är glest staplade.
OBS! Keramiska stenar får inte användas.
Aggregatets huvudströmbrytare sitter i botten på aggregatet, på höger sida sett framifrån.
Huvudströmbrytaren är markerad på kontaktorbox 0 - 1 med självhäftande etikett eller på
strömbrytaren.
1.2. Basturum
Bastuns väggar och tak ska vara väl värmeisolerade. Alla ytor som lagrar värme, så som
tegelytor och putsade ytor, ska isoleras. Vi rekommenderar att bastun kläs med träpanel
invändigt. Om det finns byggmaterial som lagrar värme i bastun, som dekorationsstenar, glas
etc., kan dessa ytor förlänga bastuns uppvärmningstid även om bastun för övrigt är väl isolerad
(se sida 6, avsnitt 2.7 Förberedelser för installation av bastuaggregat).
1.3. Information för användaren
Denna apparat bör inte användas av barn under åtta år, personer med nedsatt fysisk, sensorisk
eller mental förmåga eller med personer med bristande erfarenhet och kunskap om apparaten,
såvida de inte har instruerats i säkert användande och om de risker som kan uppstå. Barn får inte
leka med, rengöra eller utföra underhåll på apparaten utan övervakning. (7.12 EN 60335-1:2012)
1.4. Användning av aggregatets styrcentral
Se separat bruksanvisning för styrcentral.
Ytterligare information om bastubad hittar du på : www.Sauna360.com
Stapla om aggregatets stenar minst en gång varje år och byt ut söndervittrade stenar. På så sätt
förbättras stenutrymmets luftcirkulation och motstånden håller längre.
Kontakta den butik där tillverkarens garantiservice utförs om problemsituationer uppstår.
3
Installations- och bruksanvisning Havanna D Helo-WT

2. Uppvärmning av bastun
Försäkra dig om att bastun är i lämpligt skick för att bada bastu innan aggregatet slås på. Aggregatet kan orsaka lukt
när bastun värms upp för första gången. Om detta sker slås aggregatet av en stund och bastun vädras. Sedan kan du
slå på aggregatet igen.
Bastun ska värmas upp ungefär en timme innan bastubadet så att stenarna hinner bli ordentligt varma och luften i
bastun får en jämn temperatur.
Bastubadet blir behagligt vid en temperatur på cirka 70 °C.
Inga föremål får placeras på aggregatet. Kläder får inte torkas på aggregatet eller i dess närhet.
2.1. Rekommenderad ventilation i bastun
Bild 1 Rekommenderad ventilation i bastun
1. Bastu 3. Elaggregat för bastu 5. Rökgång eller rökkanal
2. Badrum 4. Avluftsventil 6. Bastuns dörr
7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och medan man badar.
Inom område A kan en inluftsventil för frisk luft placeras. Då måste man kontrollera att den friska luften som kommer in
inte stör (kyler ned) aggregatets termostat som finns uppe vid taket.
Område B används för intag av frisk luft om bastun inte har en mekanisk ventilation. I detta fall ska avluftsventilen
placeras minst 1 m högre än inluftsventilen.
INLUFTSVENTILEN FÖR FRISK LUFT FÅR INTE PLACERAS INOM OMRÅDE C OM TERMOSTATEN SOM STYR
AGGREGATET OCKSÅ FINNS INOM OMRÅDE C.
2.2.Installera sensorn nära en tilluftsventil
Luften i basturummet luft bör växlas sex gånger
per timma.
Tilluftsledningens diameter måste vara mellan
50 och 100 mm.
En rund lufttillförselventil (360°) måste
installeras minst 1000 mm från sensorn.
En lufttillförselventil med en flödesriktande panel
(180°) måste installeras minst 500 mm från sensorn.
Luftflödet måste riktas bort från sensorn.
360° 1000 mm
180° 500 mm
Sensor
Sensor
4
Installations- och bruksanvisning Havanna D Helo-WT
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
