hepco & becker 5017574 00 01 User manual

1 700009907 Motorschutzbügel links schwarz
1 700009908 Motorschutzbügel rechts schwarz
1 700009909 Schraubensatz:
1x Zylinderschraube ISK M10x60
1x Zylinderschraube ISK M12x350
1x Senkkopfschraube M10x65
1x U-Scheibe ø10,5
1x Aludistanz ø25xø11x20
1x Aludistanz ø20xø11x10
2x Aludistanz ø20xø13x10
1x Kunststoffstopfen M12
1x Verbindungsstück Ø25
1x allen screw M10x60
1x allen screw M12x350
1x countersunk screw M10x65
1x washer ø10,5
1x alu spacer ø25xø11x20
1x alu spacer ø20xø11x10
2x alu spacer ø20xø13x10
1x plastic plug M12
1x connector Ø25
1
230218
Motorschutzbügel/ Engine guard
DUCATI Scrambler Desert Sled
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5017574 00 01 schwarz/black
1 700009907 Engine guard left black
1 700009908 Engine guard right black
1 700009909 Screw kit:
INHALT
CONTENTS
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

2
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action, you
should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws should
be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe the tightening
torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this tank guard, a second person is helpful.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man
eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben
zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment
festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach
der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Motorschutzbügel/ Engine guard
DUCATI Scrambler Desert Sled
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5017574 00 01 schwarz/black
1
1x

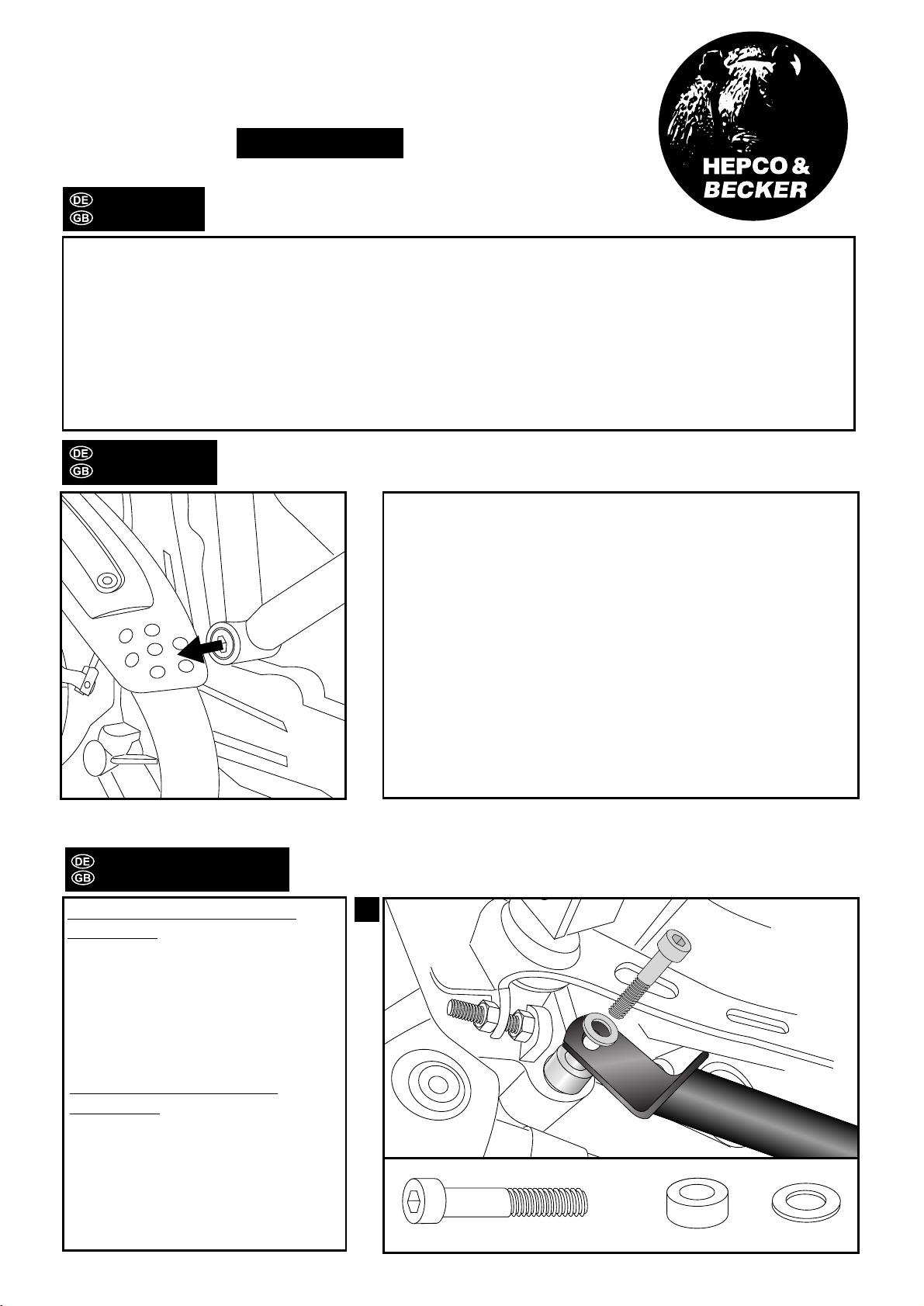

Montage des Motorschutzbügels
rechts unten:
Die Montage erfolgt hinter der
Fußhebelbremse mit der
Zylinderschraube M10x60 und U- Scheibe
ø10,5. Zwischen MSB und Rahmen die
Aludistanz ø25xø11x20 fügen.
Fastening of the engine guard
bottom right:
Behind the foot lever brake using the
allen screw M10x60 and washer ø10.5.
Insert the alu spacer ø25xø11x20
between the engine guard and the frame. 1x
1x
Die Originalschraube der Schaltanlage lösen und diese entfernen.
Anschließend die darüber liegende Schraube entfernen, diese entfällt. Die
Originalschraube rechts hinter der Fußhebelbremse sowie die
Originalschraube der oberen Motoraufhängung entfernen, diese entfallen.
Die Aludistanz ø20xø13x10 in die freie Bohrung der oberen
Motoraufhängung fügen.
Remove the original screw of the switchgear and remove it. Then remove
the screw above, this is obsolete. Remove the original screw on the right-
hand side behind the foot lever brake and the original screw of the upper
engine suspension. Insert the alu spacer ø20xø13x10 into the free bore
of the upper motor suspension.
ACHTUNG:
beim Entfernen der Schraube senkt sich der Motorblock ab.
Der Motorblock sollte vorher unterbaut werden, z.B.mit einem
Wagenheber.
DANGER:
When removing the screw the engine block lowers. The engine block
should be underpinned previously, for example, with a jack.
VORBEREITUNG
PREPARING
WICHTIG
IMPORTANT
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

3
1x
Montage des Motorschutzbügels
rechts oben:
An der Motoraufhängung. Zylinderschraube
M12 x 350 durch Motorschutzbügel und
Aufhängung durchstecken.
2
1x
Fastening of the engine guard right top:
At the engine bolting. Stick the allen screw
M12 x 350 through engine guard and
suspension.
Motorschutzbügel/ Engine guard
DUCATI Scrambler Desert Sled
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5017574 00 01 schwarz/black
Montage des Motorschutzbügels
links oben:
Die Montage erfolgt an der bereits
montierten Schraube M12. Zwischen
Motorschutzbügel und Rahmen die
Aludistanz ø20xø13x10 fügen.
4
Fastening of the engine guard left top:
Mount it on the pre-assembled M12 screw
and add the alu spacer ø20xø13x10
between the engine guard and the frame.
3
1x
Zuerst das Verbindungsstück in das
offene Ende des bereits montierten
Motorschutzbügels stecken.
Anschließend den linken Motorschutz-
bügel auf das Verbindungsstück
aufschieben.
First, plug the connector in the open
end of the already mounted engine
guard.
Then slide the left engine guard on the
connector.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
Nach Festziehen aller Schrauben, die
Schaltanlage wieder montieren und den
Kunststoffstopfen M12 in die Bohrung
M12 fügen.
After tightening all screws, reassemble
the switchgear and insert the plastic plug
M12 into the bore M12.
6
1x
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
ACHTUNG
CAUTION
42247574 00 22 Kettenschutz / Chain guard
42237530 00 01 Kühlerschutz / Cooler protection
Als weiteres Zubehör lieferbar / Also available:
