hepco & becker 6506525 00 01 Quick start guide

1
Kofferträger / Side carrier,
Lock it Version, abnehmbar / Lock it version, removable
Baubreite des Kofferträgers 44 cm
Width of the side carrier 44 cm
Kombinierbar mit Easy-/Alu-/Minirack
Carrier can be combined with Easy-/Alu-/Minirack
190420/170620
BMW F 900 XR
2020-
Artikel Nr.: / Item-no.:
6506525 00 01 schwarz/black
2
INHALT
CONTENT
1x 700010902 Kofferträger links - Carrier left
1x 700010903 Kofferträger rechts - Carrier right
1x 700010904 Verbindungsbügel - Bracing bow
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
6506525 00 01
1x 700010908 Schraubensatz - Screw kit:
1x 700010907 Lock-it Adapter vorne rechts
1x 700010906 Lock-it Adapter vorne links
2x 700010905 Lock-it Adapter oben
T40
1x Sechskantschraube M8x20
1x Hexagon bolt M8x20
4x Sechskantschraube M6x16
4x Hexagon bolt M6x16
4x Selbstsichernde Mutter M6
4x Self lock nut M6
1x Selbstsichernde Mutter M8
1x Self lock nut M8
2x Aludistanz Ø18xØ9x25 schwarz
2x Alu spacer Ø18xØ9x25 black
2x Aludistanz Ø18xØ9x22 schwarz
2x Alu spacer Ø18xØ9x22 black
2x Kunststoffstopfen 8mm
2x Plastic plugs 8mm
6x Lock-it Systemschraube
6x Lock-it screw
6x Lock-it Sicherungsscheibe
6x Lock washer
6x U-Scheibe Ø8,4
6x washer Ø8,4
1x Sprengring Ø8,4
1x Snap ring Ø8,4
8x U-Scheibe Ø6,4
8x washer Ø6,4
4x Zylinderschraube M6x16
4x Allen screw M6x16
4x Zylinderschraube M8x45
4x Allen screw M8x45
1x Senkschraube M8x55
1x Countersunk screw M8x45
3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
VORBEREITUNG
PREPARING
1
4x
4x
2x2x
Sollte die originale Kofferhalterung montiert sein, muss diese entfernt werden. Die Schraube der hinteren Aus-
puffbefestigung, der Bolzen der linken Soziusfußraste sowie die Pins der Haltegriffe entfernen, Teile entfallen.
Die Kunststoffstopfen 8mm in die freien Bohrungen der Haltegriffe fügen.
If the original side case holder is mounted, it must be removed. Remove the screw of the rear exhaust moun-
ting, the bolt of the left pillion footrest as well as the pins of the grab handles, parts are omitted. Insert the
plastic plugs 8mm into the free holes of the grab handles.
Montage Lock it Adapter oben rechts/links:
Vord
erer Verschraubungspunkt:
Mit den Zylinderschrauben M8x45 und
U- Scheiben Ø8,4.
Zwischen Adapter und
Rahmen die Aludistanzen Ø18xØ9x22
fügen.
Hinterer Verschraubungspunkt:
Mit den Zylinderschrauben M8x45 und
U- Scheiben Ø8,4.
Zwischen Adapter und
Rahmen die Aludistanzen Ø18xØ9x25
fügen.
Fastening of the Lock it adapter top right/left:
Front bolting point:
With the allen screw M8x45 and washer
Ø8.4. Between adapter and frame add
the alu spacer
Ø18xØ9x22.
Rear bolting point:
With the allen screw M8x45 and washer
Ø8.4. Between adapter and frame add
the alu spacer
Ø18xØ9x25.
Fahrtrichtung/driving direction
6506525 00 01
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
4
6506525 00 01
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
2
3
1x
1x
1x
1x 1x1x
Montage Lock it Adapter vorne rechts:
Am nun freien Gewinde hinter der Sozius-
fußraste mit der Sechskantschraube
M8x20 und U-Scheibe Ø8,4.
Zwischen Adapter und Auspuff die origi-
nale Karosseriescheibe fügen.
Montage Lock it Adapter vorne links:
An der Soziusfußraste mit der Senkschrau-
be M8x55. Von unten mit U-Scheibe Ø8,4,
Sprengring Ø8,4 und selbstsichernder
Mutter M8 verschrauben.
Fastening of the Lock it adapter front right:
At the now free thread behind the pillion
footrest with the hexagon screw M8x20
and washer Ø8,4.
Between adapter and exhaust add the
original body washer.
Fastening of the Lock it adapter front left:
At the pillion footrest with the countersunk
screw M8x55. Screw it from below with
washer Ø8,4, snap ring Ø8,4 and self
lock nut M8.
Fahrtrichtung/driving direction
Fahrtrichtung/driving direction
5
6506525 00 01
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage der Lock it System-Schrauben:
An den Kofferträgern links / rechts werden
die Lock it System-Schrauben an den Be-
festigungslaschen mittels der Lock-it Scheibe
montiert.
Die Scheiben und Lock it System-Schrauben
verbleiben bei Demontage an den Befesti-
gungspunkten der Kofferträger.
Fastening of Lock it screws:
The Lock it screws will be fixed at the carrier
brackets left and right with lock it washers.
You have to do it only once - the screws and
lock washers remain at the carriers.
4
5
6
6x 6x
Lock it System-Schrauben nicht überdrehen ! Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar einrastet
und am Anschlag anliegt.
Don´t overturn the Lock it screw ! Rotate slowly one quarter of a turn until screw engages.
ACHTUNG
CAUTION
Montage Kofferträger oben links/rechts:
Die Kofferträger werden an den Lock it Ad-
aptern mittels der Lock it System-Schrauben
befestigt.
Fastening of the carrier top left + right:
The carriers will now be fixed to the
Lock it adapters with Lock it -screws.
Montage Kofferträger oben links/rechts:
Die Kofferträger werden an den Lock it Ad-
aptern mittels der Lock it System-Schrauben
befestigt.
Fastening of the carrier top left + right:
The carriers will now be fixed to the
Lock it adapters with Lock it -screws.
6
6506525 00 01
7
8
Lock it System-Schrauben nicht überdrehen ! Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar einrastet
und am Anschlag anliegt.
Don´t overturn the Lock it screw ! Rotate slowly one quarter of a turn until screw engages.
ACHTUNG
CAUTION
Montage Kofferträger vorne rechts:
Die Kofferträger werden an den Lock it Ad-
aptern mittels der Lock it System-Schrauben
befestigt.
Fastening of the carrier front right:
The carriers will now be fixed to the
Lock it adapters with Lock it -screws.
Montage Kofferträger vorne links:
Die Kofferträger werden an den Lock it Ad-
aptern mittels der Lock it System-Schrauben
befestigt.
Fastening of the carrier front left:
The carriers will now be fixed to the
Lock it adapters with Lock it -screws.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
9
Montage Verbindungsbügel rechts/links:
Die Montage erfolgt zwischen den
Trägern mit den Sechskantschrauben
M6x16 sowie U-Scheiben Ø6,4.
Fastening of the bracing bow right/left:
Between the carriers with hexagon
screws M6x16 and washers Ø6,4.
4x 4x
7
6506525 00 01
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
10
Montage Metalladapter zum Einhaken des Kofferhalteschlosses:
Die Adapter werden mit den Zylinderschrauben M6 x 16,
U-Scheiben ø6,4 und selbstsichernde Muttern M6 am Koffer-
träger verschraubt. Die Adapter müssen auf die Kofferschlösser
ausgerichtet werden. Schrauben einfetten!
Die Metalladapter liegen den Koffern bei.
Fastening of adapter to hook in the fixing lock:
To mount the metal adapter on the carrier use allen screws
M6x16, washers ø6,4 and self lock nuts M6. Grease the
screws! The adapters are enclosed with the side cases.
4x 4x 4x
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.
Please notice our enclosed service information.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
Als weiteres Zubehör lieferbar:/ Also available:
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
5016525 00 01 Motorschutzbügel / Engine guard
5036525 00 01 Frontschutzbügel / Front guard
5046525 00 01 Heckschutzbügel / Rear guard
6616525 01 01 Easyrack
6526525 01 01 Alurack
6606525 01 01 Minirack
5066525 00 09 Tankring
42116525 00 91 Seitenständerplatte / Side stand enlargement
HINWEIS
NOTICE
Abschließbare Lock-it Schraube vorne rechts möglich.
Die optional unter der Bestell-Nummer: 151050 erhältliche, abschließbare Lock it System-Schraube stellt einen
wirksamen Diebstahlschutz des Kofferträgers dar.
Lockable Lock-it screw at the front right possible.
This special screw, optionally available under item no. 151050, provide effective theft protection of the side carrier.

Other hepco & becker Motorcycle Accessories manuals

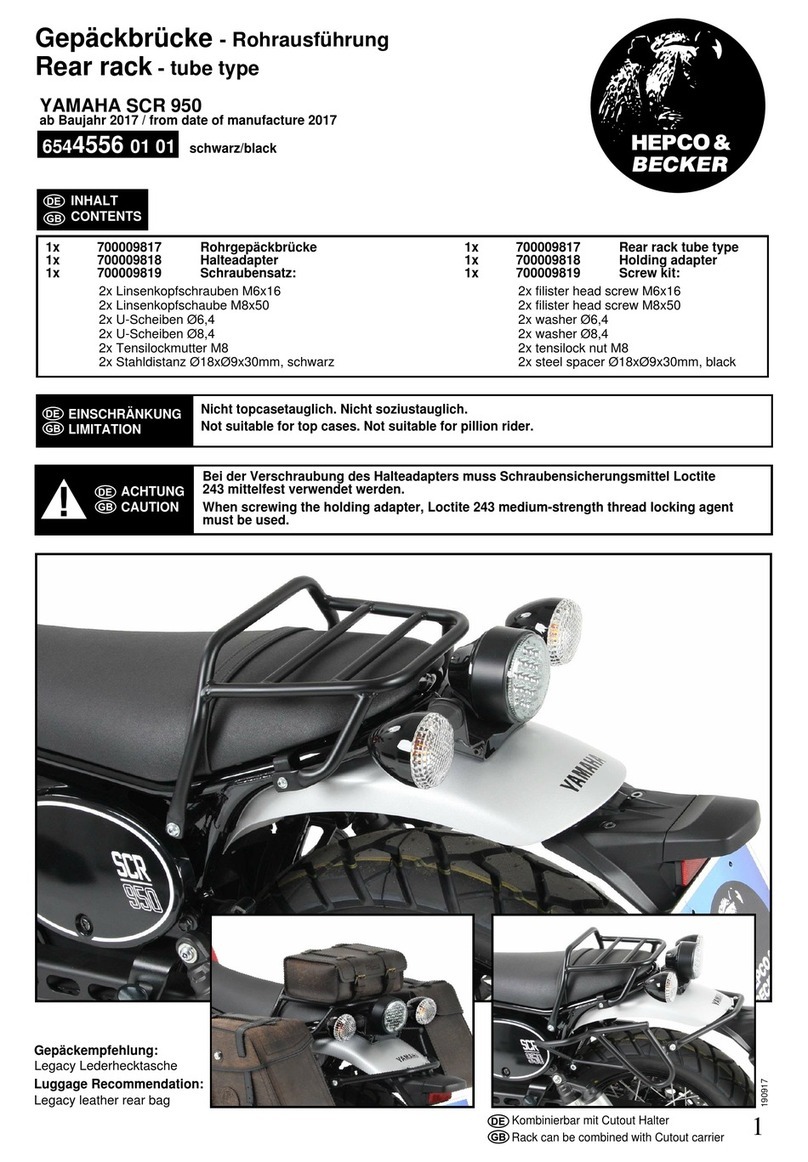

hepco & becker 6544556 01 01 User manual

hepco & becker

hepco & becker 6544556 01 01 User manual

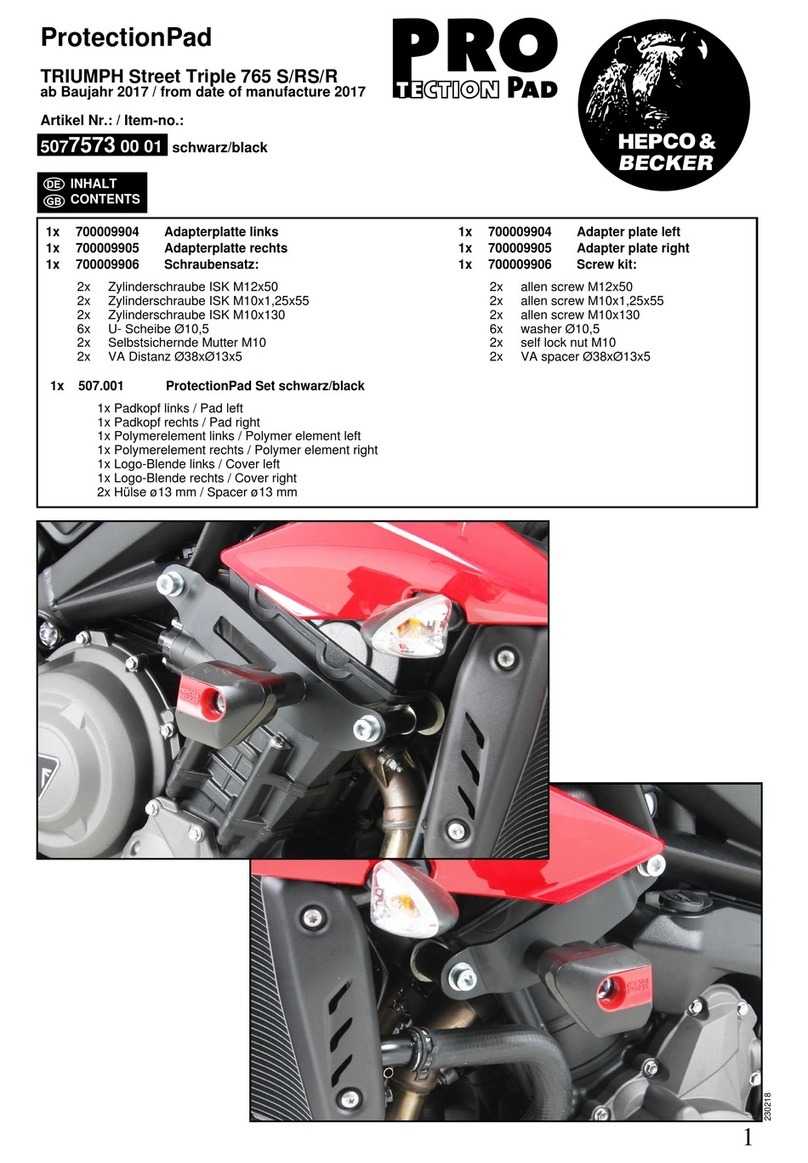

hepco & becker 5077573 00 01 User manual

hepco & becker

hepco & becker 5077573 00 01 User manual

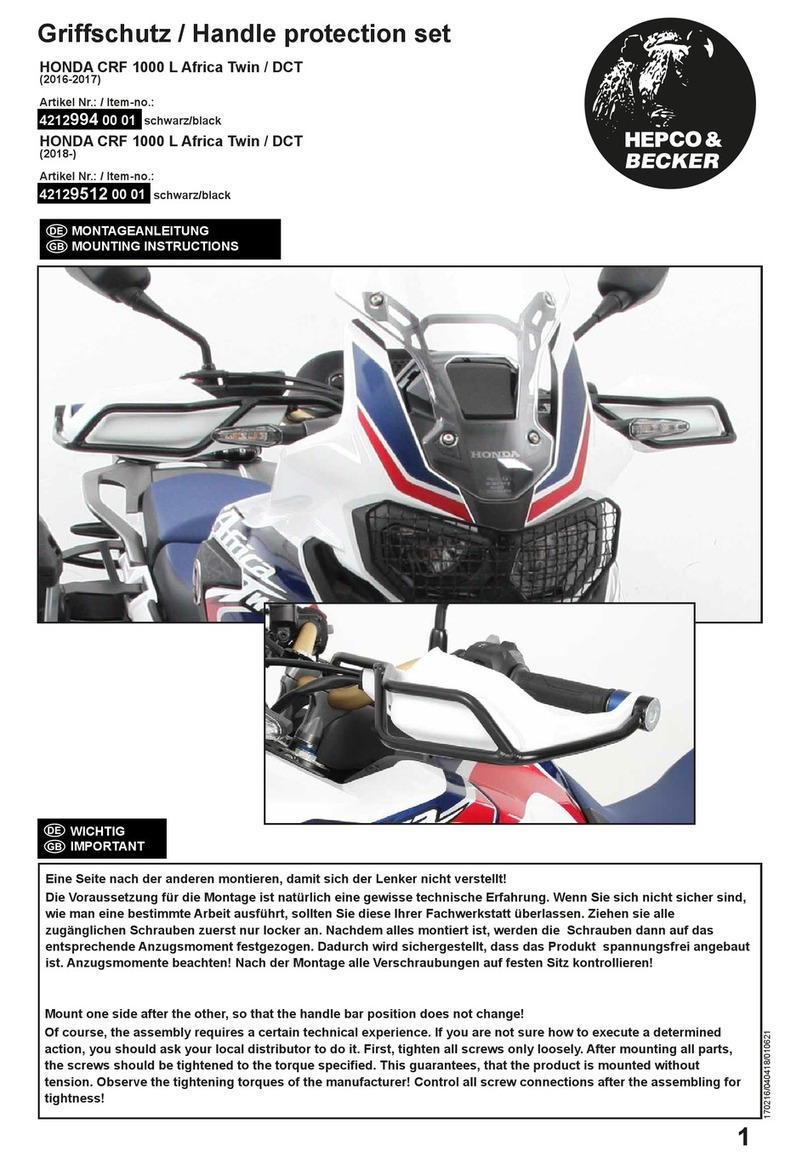

hepco & becker 4212994 00 01 User manual

hepco & becker

hepco & becker 4212994 00 01 User manual

hepco & becker C-Bow 6302530 00 01 User manual

hepco & becker

hepco & becker C-Bow 6302530 00 01 User manual

hepco & becker Easyrack 661671 01 01 User manual

hepco & becker

hepco & becker Easyrack 661671 01 01 User manual

hepco & becker 661665 01 01 User manual

hepco & becker

hepco & becker 661665 01 01 User manual

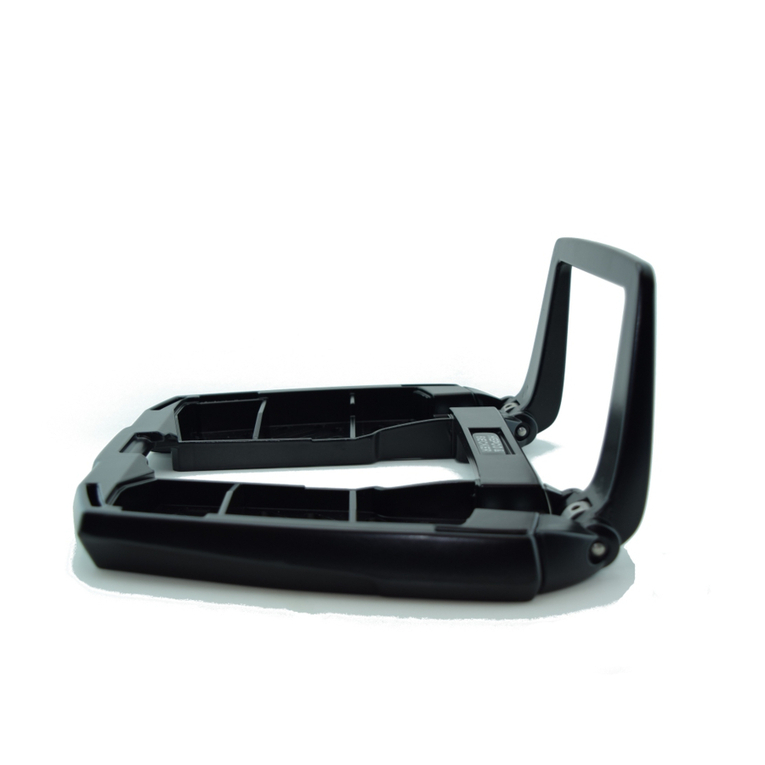

hepco & becker Easyrack User manual

hepco & becker

hepco & becker Easyrack User manual

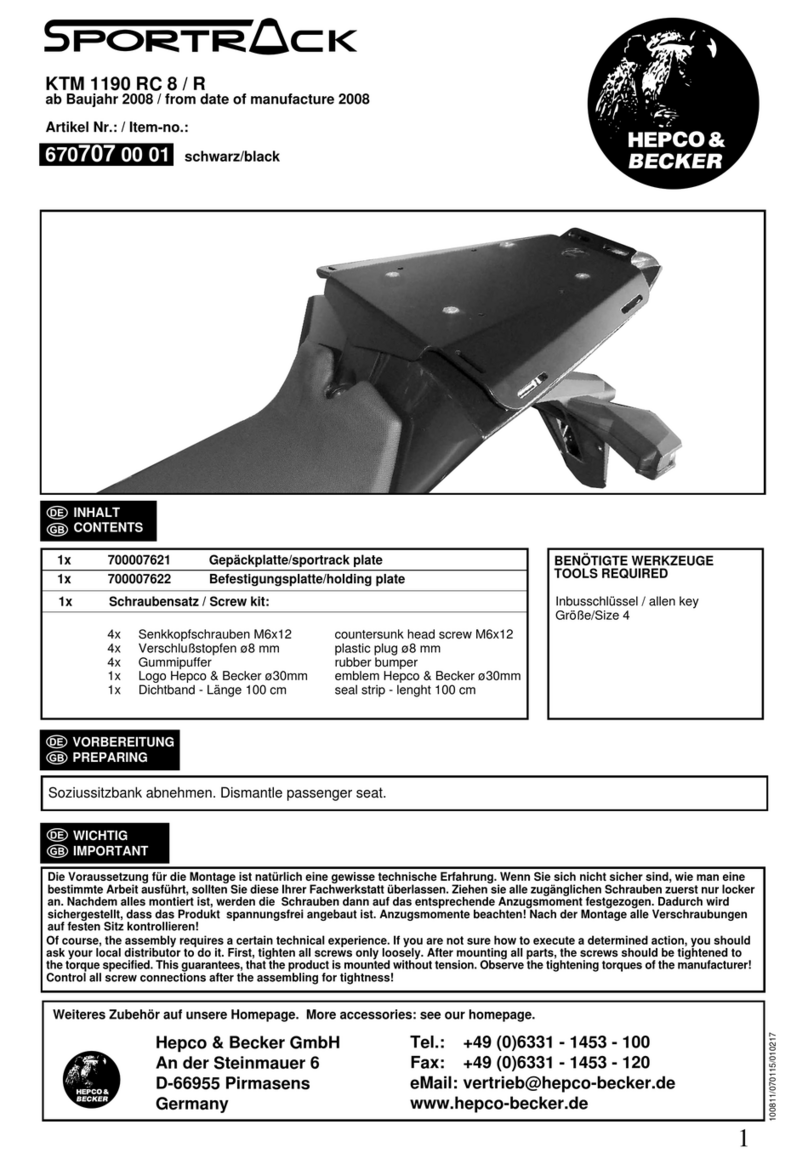

hepco & becker SportRack 670707 00 01 User manual

hepco & becker

hepco & becker SportRack 670707 00 01 User manual

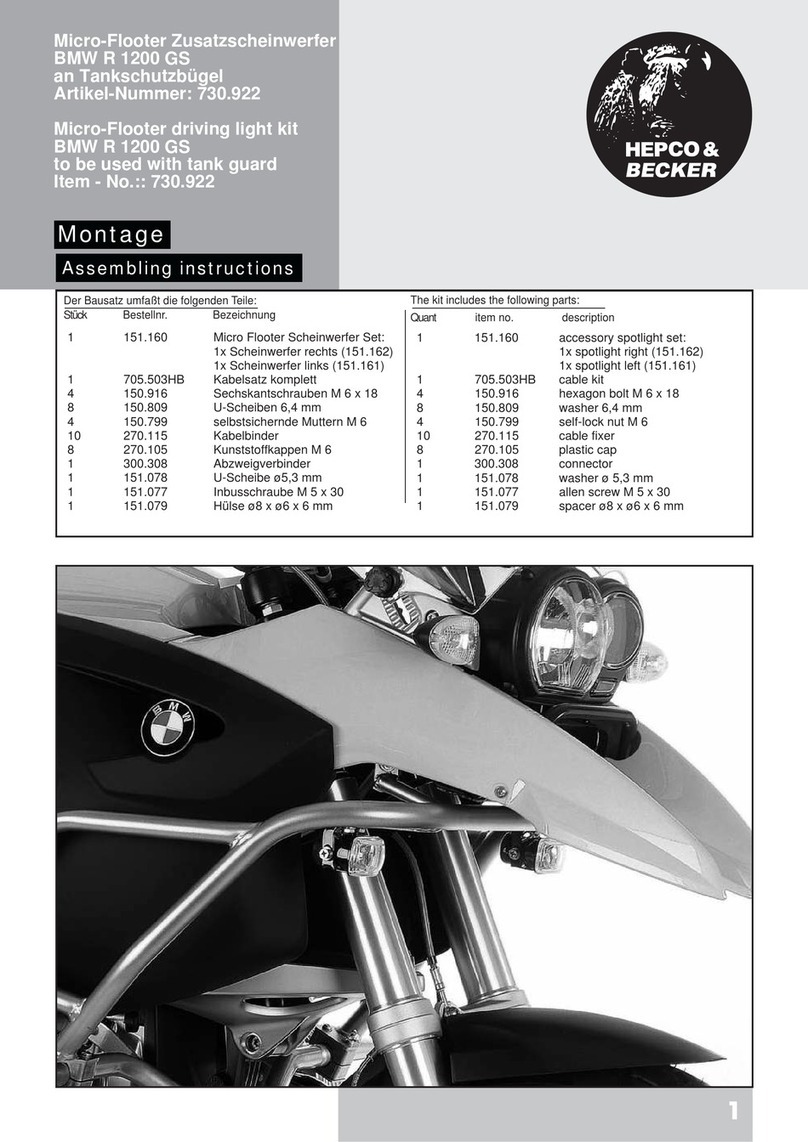

hepco & becker 730.922 Installation guide

hepco & becker

hepco & becker 730.922 Installation guide

hepco & becker 5017581 00 01 User manual

hepco & becker

hepco & becker 5017581 00 01 User manual

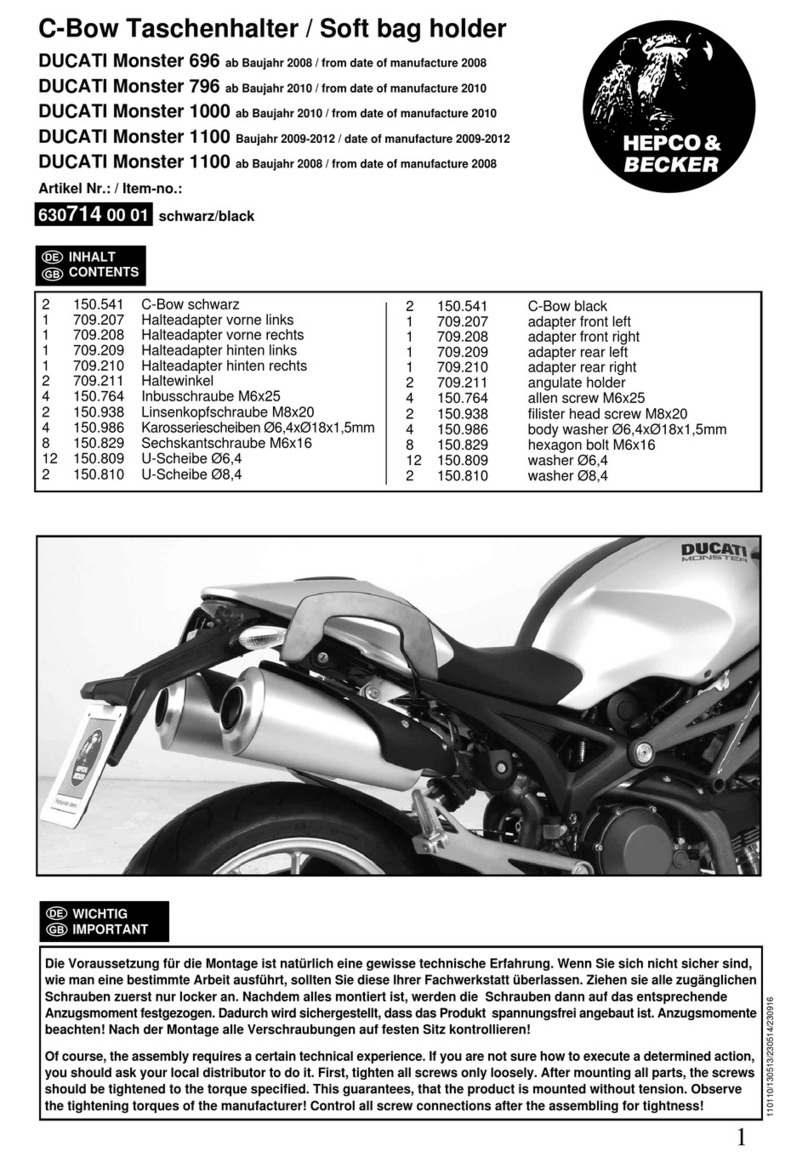

hepco & becker 630714 00 01 User manual

hepco & becker

hepco & becker 630714 00 01 User manual

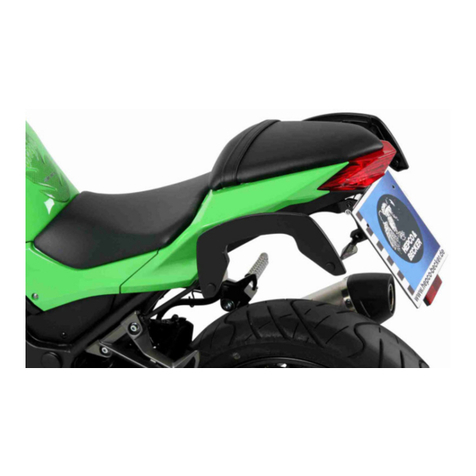

hepco & becker 630.253 black Installation guide

hepco & becker

hepco & becker 630.253 black Installation guide

hepco & becker 8007581 00 01 User manual

hepco & becker

hepco & becker 8007581 00 01 User manual

hepco & becker SPORTRACK 6707603 00 01 User manual

hepco & becker

hepco & becker SPORTRACK 6707603 00 01 User manual

hepco & becker 5064571 00 01 User manual

hepco & becker

hepco & becker 5064571 00 01 User manual

hepco & becker 630716 00 02 User manual

hepco & becker

hepco & becker 630716 00 02 User manual

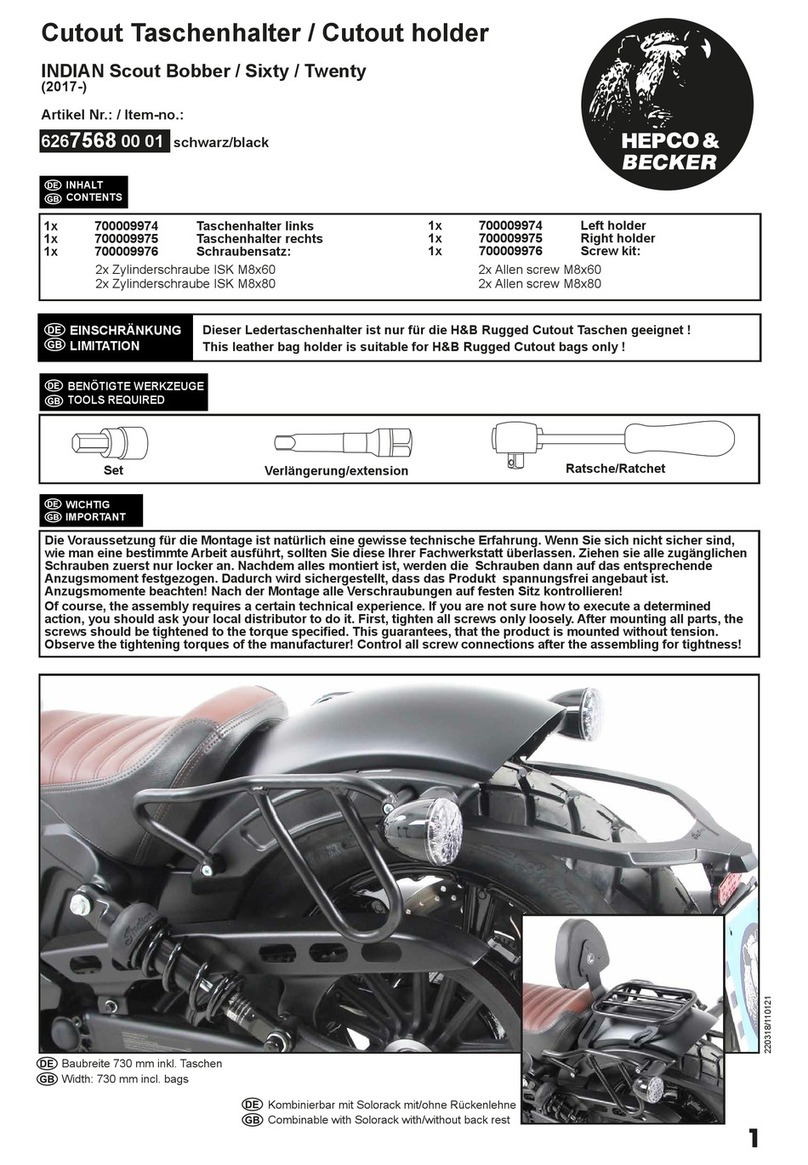

hepco & becker 6267568 00 01 User manual

hepco & becker

hepco & becker 6267568 00 01 User manual

hepco & becker 7007513 00 01 User manual

hepco & becker

hepco & becker 7007513 00 01 User manual

hepco & becker 501 668 00 01 User manual

hepco & becker

hepco & becker 501 668 00 01 User manual

hepco & becker 42127531 00 01 User manual

hepco & becker

hepco & becker 42127531 00 01 User manual

hepco & becker Easyrack User manual

hepco & becker

hepco & becker Easyrack User manual

hepco & becker 6304520 00 01 User manual

hepco & becker

hepco & becker 6304520 00 01 User manual

hepco & becker 6549523 01 02 User manual

hepco & becker

hepco & becker 6549523 01 02 User manual

hepco & becker 42247569 00 91 User manual

hepco & becker

hepco & becker 42247569 00 91 User manual

Popular Motorcycle Accessories manuals by other brands

Pyle PLMCA70 user manual

Pyle

Pyle PLMCA70 user manual

Hudora 84201-03 INSTRUCTIONS ON ASSEMBLY AND USE

Hudora

Hudora 84201-03 INSTRUCTIONS ON ASSEMBLY AND USE

Dynojet Power Commander III EX installation instructions

Dynojet

Dynojet Power Commander III EX installation instructions

DYNATEK DDK2-4 installation guide

DYNATEK

DYNATEK DDK2-4 installation guide

motogadget motoscope mini rally operating manual

motogadget

motogadget motoscope mini rally operating manual

3M Speedglas 9100 Series quick start guide

3M

3M Speedglas 9100 Series quick start guide

SRC H-CRF300L-04-01-AL instruction manual

SRC

SRC H-CRF300L-04-01-AL instruction manual

Thunderbike STEEL installation instructions

Thunderbike

Thunderbike STEEL installation instructions

Greness Enterprise Moto-series installation manual

Greness Enterprise

Greness Enterprise Moto-series installation manual

Troy Lee Designs A2 owner's manual

Troy Lee Designs

Troy Lee Designs A2 owner's manual

MRA 4025066164097-T-Touring Mounting instructions

MRA

MRA 4025066164097-T-Touring Mounting instructions

Wolfman De-Luxe Mounting Guidelines

Wolfman

Wolfman De-Luxe Mounting Guidelines

Nolan N-Com MCS III R Series user manual

Nolan

Nolan N-Com MCS III R Series user manual

SCHUBERTH C3 Limited manual

SCHUBERTH

SCHUBERTH C3 Limited manual

Nolan N40-5 Safety and instructions for use

Nolan

Nolan N40-5 Safety and instructions for use

Sharper Image 205142 quick start guide

Sharper Image

Sharper Image 205142 quick start guide

CDI 173-1225 Installation and troubleshooting guide

CDI

CDI 173-1225 Installation and troubleshooting guide

LAZER SuperSkin owner's manual

LAZER

LAZER SuperSkin owner's manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
